Produkto tipas	Husqvarna Li-ion akumuliatoriaus įkroviklis
Prekės ženklas	Husqvarna
Modelis (įkroviklis)	40-C80 / QC250
Suderinami akumuliatorių modeliai	BLi10, BLi20, BLi30
Įėjimo įtampa	100–240 V
Dažnis	50–60 Hz
Išėjimo įtampa	36 V
Išėjimo galia	80 W (modelis 40-C80) / 250 W (QC250)
Akumuliatoriaus tipas	Li-ion 36 V
LED indikatorius	Taip, įkrovimo būklei ir įspėjimams
Apsauga	Nuo perkaitimo, perkrovos ir trumpojo jungimo
Darbinė temperatūra (įkroviklis)	5 °C iki 40 °C
Darbinė temperatūra (akumuliatorius)	-10 °C iki 40 °C
Svoris (apytikslis)	Apie 0,5 kg
Matmenys (apytiksliai)	Apie 15 x 8 x 5 cm
Pagrindinės funkcijos	Greitas įkrovimas, būklės indikatorius, suderinamumas su Husqvarna Connect
Priežiūra ir valymas	Valykite gnybtus sausa šluoste, laikykite sausą
Saugos nurodymai	Nelaikykite vandens poveikyje, nenaudokite sugadinto akumuliatoriaus, laikykite vaikams nepasiekiamoje vietoje
Bendra informacija	Naudoti tik su 40-C80 arba QC250 įkrovikliais; akumuliatorius užkoduotas programine įranga

Dažnai užduodami klausimai - BLi30 HUSQVARNA

Kaip įkrauti Husqvarna BLi30 akumuliatorių?

Prijunkite įkroviklį prie elektros lizdo (100-240 V). Įstatykite akumuliatorių į įkroviklį. Įsijungia LED įkrovimo indikatorius. Kai akumuliatorius visiškai įkrautas (visi indikatoriai dega), išimkite jį iš įkroviklio. Atjunkite įkroviklį traukdami už kištuko, o ne už laido.

Ką reiškia akumuliatoriaus LED lemputės?

Akumuliatorius BLi30 turi 4 LED: 4 dega = 76-100%, 3 = 51-75%, 2 = 26-50%, 1 = 6-25%, 1 mirksi = 0-5%. Įspėjimo LED mirksi, kai temperatūra per aukšta/žema arba akumuliatorius tuščias.

Kokia yra ideali įkrovimo temperatūra?

Įkroviklį naudokite 5 °C ir 40 °C temperatūroje. Akumuliatorius neįsikraus, jei jo temperatūra viršija 50 °C. Naudokite akumuliatorių nuo -10 °C iki 40 °C.

Ar galiu palikti akumuliatorių nuolat prijungtą prie įkroviklio?

Ne, išimkite akumuliatorių iš įkroviklio kai jis visiškai įkrautas. Nelaikykite jo įkroviklyje, kad išvengtumėte gedimo rizikos.

Kaip valyti akumuliatorių ir įkroviklį?

Valykite gnybtus švaria, sausa šluoste. Laikykite akumuliatorių ir įkroviklį švarius ir sausus. Nelaikykite jų vandens ar lietaus poveikyje.

Ką daryti, jei akumuliatoriaus įspėjimo LED mirksi?

Tai rodo temperatūros nuokrypį: akumuliatorius per šaltas arba per karštas. Leiskite jam atvėsti arba sušilti iki kambario temperatūros (5-40 °C). Jei LED nuolat dega, tai yra nuolatinė klaida; kreipkitės į savo pardavėją.

Kaip ilgam laikyti akumuliatorių ir įkroviklį?

Išimkite akumuliatorių iš gaminio ir įkroviklio. Įkraukite jį 30–50 %. Laikykite apsaugotą nuo šalčio, drėgmės ir saulės, 5–25 °C temperatūroje. Įkroviklį laikykite sausoje, uždaroje patalpoje 5–45 °C temperatūroje.

Kokie Husqvarna akumuliatoriai suderinami su šiuo įkrovikliu?

Šis įkroviklis (40-C80 arba QC250) suderinamas su originaliais Husqvarna BLi10, BLi20 ir BLi30 (36 V Li-ion) akumuliatoriais. Nenaudokite kitų akumuliatorių.

Kaip utilizuoti akumuliatorių ir įkroviklį?

Neišmeskite jų su buitinėmis atliekomis. Atiduokite į elektros ir elektroninės įrangos surinkimo punktą (parduotuvę, atliekų surinkimo aikštelę). Laikykitės vietinių taisyklių.

Ką daryti, jei įkroviklis ar akumuliatorius neveikia tinkamai?

Peržiūrėkite instrukcijos trikčių šalinimo skyrių: patikrinkite temperatūrą, gnybtų švarumą ir įkrovos būklę. Jei problema išlieka, kreipkitės į įgaliotąjį Husqvarna techninės priežiūros centrą. Nemėginkite taisyti patys.

NAUDOJIMO INSTRUKCIJA BLi30 HUSQVARNA

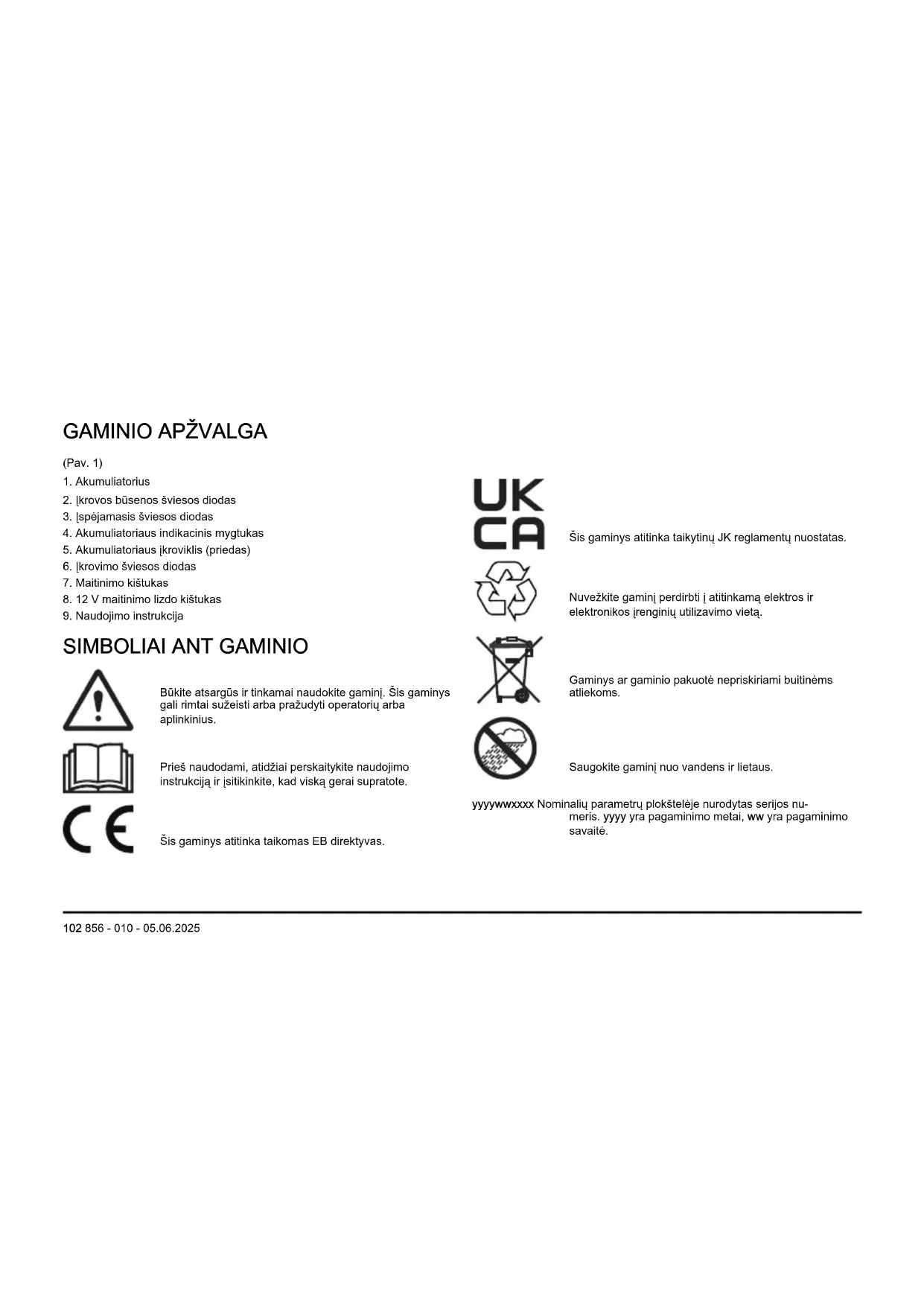

LT Operatoriaus vadovas

1. Akumuliatorius
2. |krovos būsenos šviesos diodas
3. [spėjamasis šviesos diodas
4. Akumuliatoriaus indikacinis mygtukas
5. Akumuliatoriaus ikroviklis (priedas)
6. |krovimo šviesos diodas
7. Maitinimo kištukas
8. 12 V maitinimo lizdo kištukas
9. Naudojimo instrukcija

SIMBOLIAI ANT GAMINIO

Būkite atsargūs ir tinkamai naudokite gaminį. Šis gaminys gali rimtai sužeisti arba pražudyti operatorių arba aplinkinius.

Prieš naudodami, atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad viską gerai supratote.

Šis gaminys atitinka taikomas EB direktyvas.

Šis gaminys atitinka taikytinų JK reglamentų nuostatas.

Nuvežkite gamini perdirbti i atitinkamą elektros ir elektronikos jrenginių utilizavimo vietą.

Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms.

Saugokite gamini nuo vandens ir lietaus.

yyyywwxxxx Nominalių parametru plokštelėje nurodytas serijos numeris. yyyy yra pagaminimo metai, ww yra pagaminimo savaitė.

Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitų komercinių teritorijų sertifikavimo reikalavimams.

Produkto pažeidimai

Mes neatsakome už mūsų gaminio sugadinimą, jei:

• gaminys netinkamai suremontuotas;
- gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
- gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;
- gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

Klientų aptarnavimo tarnyba

Norėdami gauti pagalbos del gaminio, žr. pagalbos skiltį , kurioje rasite instrukcijas, gedimų nustatymo ir šalinimo vadovus, arba pasinaudosite Husqvarna savitarnos paslauga ir gaminio padėjėju (jei yra jūsų rinkoje). Norėdami gauti daugiau pagalbos, kreipkitės į Husqvarna techninės priežiūros atstovą.

SAUGOS ŽENKLŲ REIKŠMĖS

[spėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį i ypač svarbias vadovo dalis.

PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gamini, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

SVARBIOS SAUGOS INSTRUKCIJOS

PERSPĖJIMAS: Perskaitykite visus saugos įspėjimus ir instrukcijas. Nesilaikydami įspėjimų ir instrukcijų galite patirti elektros smūgį, sukelti gaisrą ir (arba) rimtai susižeisti.

Pasižymėkite: Išsaugokite visus įspėjimus ir instrukcijas.

• Naudokite tik „40-C80“, „ar „QC250“ akumuliatoriaus įkroviklius „Husqvarna“ originaliems akumuliatoriams krauti. Akumuliatoriai turi koduotą programinę įrangą.
• Susijusiems „Husqvarna“ gaminiams kaip maitinimo šaltinį naudokite tik „BLi10, BLi20, BLi30“ akumuliatorius. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.
• Nebandykite akumuliatoriaus išmontuoti ar taisyti. Visus remonto darbus turi atlikti tik patvirtintas prekybos atstovas.
• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sukelti terminius ir (arba) cheminius nudegimus.

• Nenaudokite pažeisto akumuliatoriaus ar akumuliatoriaus jkroviklio.

• Saugokite akumuliatorių nuo mechaninių smūgių.

• Neišimkite akumuliatoriaus iš pakuotės, kol jo nenaudosite.
• Saugokitės, kad akumuliatorinės rūgšties nepatektų ant odos. Akumuliatorinė rūgštis gali pažeisti odą ir ją nudeginti. Jei akumuliatorinės rūgšties patektų į akis, jų netrinkite, o mažiausiai 15 minučių skalaukite vandeniu. Jeigu akumuliatorinės rūgšties pateko ant odos, nuplaukite tą vietą dideliu kiekiu vandens su muilu. Kreipkitės į gydytoja.
• Saugokite akumuliatorių nuo vaikų.
• Akumuliatorių laikykite švarioje ir sausoje vietoje.
• Jeigu akumuliatorių gnybtai susitepa, nuvalykite juos švaria ir sausa šluoste.
• Visiškai įkrauto akumuliatoriaus nelaikykite įkroviklyje.
• Nenaudodami akumuliatoriaus ar jį gabendami, išimkite akumuliatorių iš įrenginio.
• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, varžtų, juvelyrinių dirbinių.

NAUDOJIMAS

• Akumuliatorius turi būti įkrautas prieš pirmajį naudojimą. Visada naudokite Husqvarna 40-C80 arba QC250 akumuliatoriaus įkroviklj.
• Akumuliatoriaus jkroviklj naudokite, tik kai aplinkos temperatūra yra nuo -10°C (14°F) iki 40°C (104°F).
• Akumuliatoriaus jkroviklj naudokite, tik kai aplinkos temperatūra yra nuo 5 °C (41 °F) iki 40 °C (104 °F).
• Jei akumuliatoriaus temperatūra yra didesné nei 50 °C (122 °F), jo nepavyks ikrauti.
• Paspauskite akumuliatoriaus indikatoriaus mygtuką, kad peržiūrėtumėte akumuliatoriaus įkrovos būseną.

Akumuliatoriaus jkrovimas

PASTABA: [sitikinkite, kad akumuliatorius, akumuliatoriaus ikroviklis ir gnybtai yra švarüs ir sausi. Nedëkite akumuliatoriaus i ikrovikli, jei jis yra purvinas ar šlapias.

1. Prijunkite akumuliatoriaus ikroviklj prie maitinimo lizdo. ikrovimo ikrovimo šviesos diodas mirksi 1 kartą.

PASTABA: Prijunkite akumuliatoriaus ikroviklj tik prie nominalių parametru plokštelėje nurodytos įtampos ir dažnio maitinimo lizdo.

1. Prijunkite akumuliatorių prie įkroviklio. [sižiebia įkrovimo šviesos diodas.
2. Visiškai įkrove akumuliatorių išimkite jį iš įkroviklio. Paspauskite akumuliatoriaus indikacinį mygtuką, kad pamatytumėte akumuliatoriaus būseną. Įsižiebus visiems įkrovimo šviesos diodams, akumuliatorius yra visiškai įkrautas.
3. Ištraukite akumuliatoriaus jkroviklj iš maitinimo lizdo. Netraukite už elektros laido.

Akumuliatoriaus LED indikatorius

Ekrane rodoma akumuliatoriaus jkrovos būsena ir galimos akumuliatoriaus problemos.

LED indikatorius Akumuliatoriaus büsena (jkrovos büsena)
Šviečia 4 LED indikatoriai Nėra Akumuliatorius jkrautas 76–100 %.
Šviečia 3 LED indikatoriai Akumuliatorius jkrautas 76–100 %. Akumuliatorius jkrautas 51–75 %.
Šviečia 2 LED indikatoriai Akumuliatorius jkrautas 51–75 %. Akumuliatorius jkrautas 26–50 %.
Šviečia 1 LED lemputė Akumuliatorius jkrautas 26–50 %. Akumuliatorius jkrautas 6–25 %.
Mirksi 1 LED indikatorius Akumuliatorius jkrautas 0–25 %. Akumuliatorius jkrautas 0–5 %.

Husqvarna Connect

Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas.

• Papildoma informacija apie gamini.
• Informacija ir patarimai apie gaminio dalis ir priežiūrą.

Norèdami pradèti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę i mobiluji įrengini.

2. Užsiregistruokite „Husqvarna Connect“ programėlėje.

3. Norėdami prisijungti ir užregistruoti gamini, vadovaukitės programėleje Husqvarna Connect pateiktomis instrukcijomis.

Pasižymėkite: Programėlė Husqvarna Connect nėra prieinama visose programėlių parduotuvėse. Dėl išsamesnės informacijos kreipkitės į savo techninės priežiūros atstovą.

GEDIMAI IR JU ŠALINIMAS

Būklė Galimi gedimai Galima procedūra
Mirksi akumuliatoriaus įspėjimo LED indikatorius.	Temperatūros svyravimai, akumuliatorius yra per šaltas arba per karštas, kad galima būtų jį naudoti.	Leiskite akumuliatoriui atvėsti arba nuneškite jį i patalpą, kad įšiltų. Kai akumuliatorius yra tinkamos temperatūros, jį galima vėl naudoti. Jei akumuliatoriaus temperatūra yra didesnė nei 50 °C (122 °F), jo nepavyks įkrauti.
		Akumuliatorių naudokite temperatūroje nuo -10°C (14°F) iki 40°C (104°F).
		Akumuliatoriaus įkroviklj naudokite, kai aplinkos temperatūra yra nuo 5 °C (41 °F) iki 40 °C (104 °F).
	Akumuliatorius išsekęs. Įkraukite akumuliatorių.
Įsižiebia įspėjimo LED indikatorius. Nepataisoma akumuliatoriaus klaida. Susisiekite su savo prekybos atstovu.

Gabenimas ir laikymas

• Pateikiamam ličio jonų akumuliatoriui taikomos pavojingu krovinių gabenimo taisyklės.
• Laikykitės specialių komercinių krovinių gabenimui, įskaitant trečiųjų šalių ar tarpininko transporto priemonėmis, taikomų reikalavimų dėl pakavimo ir ženklinimo.
• Pasitarkite su pavojingų medžiagų gabenimo specialistu prieš siųsdami įrenginį. Laikykitės visų taikomų nacionalinių reikalavimų.

• Pakuodami akumuliatorių uždėkite juostą ant atvirų kontaktų. Tvirtai supakuokite akumuliatorių, kad jis nejudėtų.

• Sandėliavimo ar transportavimo metu atjunkite akumuliatorių.

• Akumuliatorių ir akumuliatorių įkroviklj laikykite sausoje, drėgnoje ir teigiamos temperatūros vietoje.
• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statiniai krūviai. Nelaikykite akumuliatoriaus metalinėje déžutėje.
• Laikykite akumuliatorių vietoje, kurios temperatūra nuo 5 °C / 41 °F iki 25 °C / 77 °F, saugokite nuo tiesioginių saulės spindulių.
• Laikykite akumuliatorių įkroviklį vietoje, kurios temperatūra nuo 5 °C / 41 °F iki 45 °C / 113 °F, saugokite nuo tiesioginių saulės spindulių.

• Akumuliatoriaus jkroviklj naudokite, tik kai aplinkos temperatūra yra 5–40 °C / 41–104 °F.

• Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.

• Akumuliatorių įkroviklį laikykite uždaroje ir sausoje patalpoje.
• Saugodami išimkite akumuliatorių iš akumuliatoriaus įkroviklio. Neleiskite vaikams ar kitiems nepatvirtintiems asmenims liesti įrenginio. Įrenginį laikykite užrakinamoje vietoje.
• Prieš saugodami gamini ilgesni laiką, išvalykite jì ir atlikite visus techninės priežiūros darbus.
• Transportuodami ar sandėliuodami įrenginį naudokite įrenginio transportavimo apsaugą, kad išvengtumėte sužalojimų ar produkto sugadinimo.
  • Gabendami saugiai pritvirtinkite [rengin].

Šalinimas

Šis simbolis nurodo, kad jrenginys nepriskiriamas buitinėms atliekoms. Atiduokite jį perdirbti pasinaudodami vietine elektros ir elektronikos jrenginių

surinkimo sistema. Taip prisidėsite prie tinkamo atliekų tvarkymo. Jei reikia daugiau informacijos, kreipkitės į vietines institucijas, buitinių atliekų tvarkymo tarnybas, prekybos atstovą arba mažmenininką. Netinkamas išmetimas gali daryti neigiamą poveikį aplinkai ir žmogaus sveikatai, nes gaminyje gali būti pavojingu medžiagų.

(Pav. 1)

Pasižymėkite: Simbolis, rodomas ant įrenginio arba įrenginio pakuotės.

TECHNINIAI DUOMENYS

Techninių duomenų ieškokite akumuliatoriaus nominalių parametru plokštelėje.

Patvirtinti akumuliatorių įkrovikliai

Akumuliatoriaus įkroviklis 40-C80 QC250
Įtampa, V 36 36
Įvado įtampa, V 100–240 100–240
Dažnis, Hz 50–60 50–60
Galia, W 80 250
