Tipo de producto	Cargador de batería para baterías Li-ion Husqvarna
Marca	Husqvarna
Modelo (cargador)	40-C80 / QC250
Modelos de batería compatibles	BLi10, BLi20, BLi30
Tensión de entrada	100–240 V
Frecuencia	50–60 Hz
Tensión de salida	36 V
Potencia de salida	80 W (modelo 40-C80) / 250 W (QC250)
Tipo de batería	Li-ion 36 V
Indicador LED	Sí, para el estado de carga y advertencias
Protección	Contra sobrecalentamiento, sobrecarga y cortocircuitos
Temperatura de funcionamiento (cargador)	5 °C a 40 °C
Temperatura de funcionamiento (batería)	−10 °C a 40 °C
Peso (estimado)	Aproximadamente 0,5 kg
Dimensiones (estimado)	Aproximadamente 15 x 8 x 5 cm
Características principales	Carga rápida, indicador de estado, compatibilidad con Husqvarna Connect
Mantenimiento y limpieza	Limpiar los terminales con un paño seco, mantener seco
Instrucciones de seguridad	No exponer al agua, no usar una batería dañada, mantener fuera del alcance de los niños
Información general	Usar solo con los cargadores 40-C80 o QC250; batería codificada por software

Preguntas frecuentes - BLi30 HUSQVARNA

¿Cómo cargar la batería Husqvarna BLi30?

Conecte el cargador a una toma de corriente (100-240 V). Inserte la batería en el cargador. El LED de carga se enciende. Una vez que la batería esté completamente cargada (todos los indicadores encendidos), retírela del cargador. Desconecte el cargador tirando del enchufe, no del cable.

¿Qué significan los LED en la batería?

La batería BLi30 tiene 4 LED: 4 encendidos = 76-100 %, 3 = 51-75 %, 2 = 26-50 %, 1 = 6-25 %, 1 parpadeante = 0-5 %. El LED de advertencia parpadea en caso de temperatura demasiado alta/baja o batería vacía.

¿Cuál es la temperatura ideal para la carga?

El cargador debe usarse entre 5 °C y 40 °C. La batería no se carga si su temperatura supera los 50 °C. Use la batería entre -10 °C y 40 °C.

¿Puedo dejar la batería en el cargador permanentemente?

No, retire la batería del cargador cuando esté completamente cargada. No la guarde en el cargador para evitar riesgo de degradación.

¿Cómo limpiar la batería y el cargador?

Limpie los terminales con un paño limpio y seco. Mantenga la batería y el cargador limpios y secos. No los exponga al agua o la lluvia.

¿Qué hacer si el LED de advertencia de la batería parpadea?

Esto indica una desviación de temperatura: la batería está demasiado fría o demasiado caliente. Déjela enfriar o caliéntela a temperatura ambiente (5-40 °C). Si el LED permanece encendido continuamente, se trata de un error permanente; contacte a su distribuidor.

¿Cómo almacenar la batería y el cargador por un largo período?

Retire la batería del producto y del cargador. Cárguela entre el 30 % y el 50 %. Guárdela protegida de heladas, humedad y sol, entre 5 °C y 25 °C. Guarde el cargador en un lugar seco y cerrado entre 5 °C y 45 °C.

¿Qué baterías Husqvarna son compatibles con este cargador?

Este cargador (40-C80 o QC250) es compatible con las baterías Husqvarna originales BLi10, BLi20 y BLi30 (36 V Li-ion). No use otras baterías.

¿Cómo desechar la batería y el cargador?

No los tire a la basura doméstica. Deposite en un punto de recogida de equipos eléctricos y electrónicos (tienda, punto limpio). Respete las normativas locales.

¿Qué hacer en caso de mal funcionamiento del cargador o la batería?

Consulte la guía de solución de problemas en el manual: verifique la temperatura, la limpieza de los terminales y el estado de carga. Si el problema persiste, contacte con un taller de mantenimiento autorizado Husqvarna. No intente repararlo usted mismo.

MANUAL DE USUARIO BLi30 HUSQVARNA

ES Manual de usuario 44-50

ET Kasutusjuhend 51-56

FI Käyttöohje 57-62

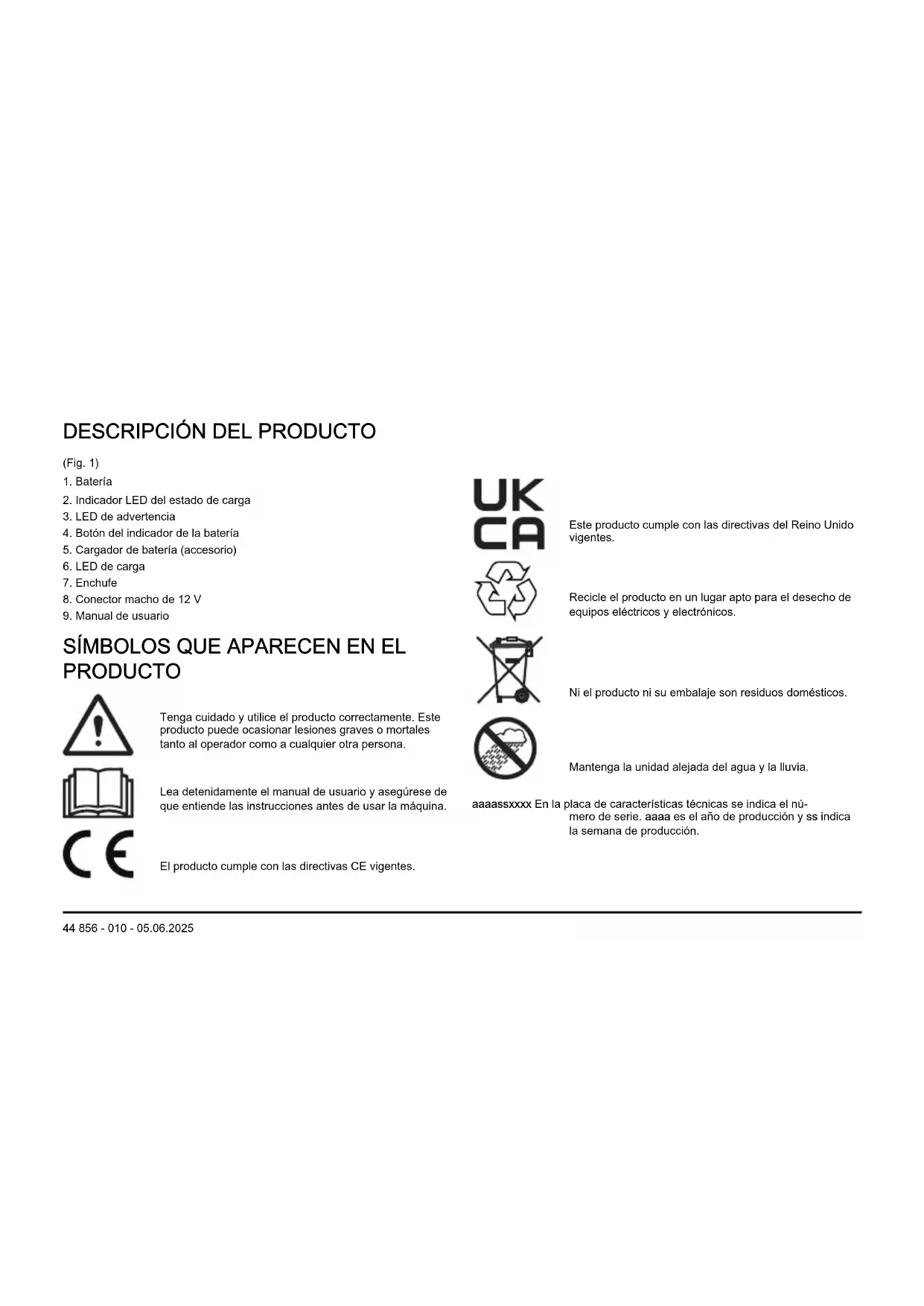

DESCRIPCIÓN DEL PRODUCTO

(Fig. 1)

1. Batería
2. Indicador LED del estado de carga
3. LED de advertencia
4. Botón del indicador de la batería
5. Cargador de batería (accesorio)
6. LED de carga
7. Enchufe
8. Conector macho de 12 V
9. Manual de usuario

SÍMBOLOS QUE APARECEN EN EL PRODUCTO

! CE

Tenga cuidado y utilice el producto correctamente. Este producto puede ocasionar lesiones graves o mortales tanto al operador como a cualquier otra persona.

Lea detenidamente el manual de usuario y asegúrese de que entiende las instrucciones antes de usar la máquina.

El producto cumple con las directivas CE vigentes.

Este producto cumple con las directivas del Reino Unido vigentes.

Recicle el producto en un lugar apto para el desecho de equipos eléctricos y electrónicos.

Ni el producto ni su embalaje son residuos domésticos.

Mantenga la unidad alejada del agua y la lluvia.

aaaassxxxx En la placa de características técnicas se indica el número de serie. aaaa es el año de producción y ss indica la semana de producción.

Nota: Los demás símbolos y etiquetas que aparecen en el producto corresponden a requisitos de homologación específicos de otras zonas comerciales.

Daños en el producto

No nos hacemos responsables de los daños que pueda sufrir el producto si:

• El producto se ha reparado incorrectamente.
• El producto se ha reparado con piezas que no eran del fabricante o no autorizadas por el fabricante.
• El producto tiene un accesorio que no es del fabricante o no está autorizado por este.
• El producto no se ha reparado en un centro de servicio autorizado o por un organismo homologado.

Asistencia

Para obtener asistencia sobre el producto, vaya a la sección Asistencia en donde podrá acceder a instrucciones, guías de resolución de problemas o utilizar Husqvarna Self-Service y el Asistente de productos (si están disponibles en su mercado). Para obtener más asistencia sobre el producto, póngase en contacto con su distribuidor Husqvarna.

DEFINICIONES DE SEGURIDAD

Las advertencias, precauciones y notas se utilizan para destacar información especialmente importante del manual.

ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de daños en el producto, otros materiales o el área adyacente si no se respetan las instrucciones del manual.

Nota: Se usa para proporcionar más información necesaria en una situación determinada.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de las advertencias e instrucciones de seguridad puede ocasionar descargas eléctricas, incendios o lesiones graves.

Nota: Guarde todas las advertencias e instrucciones.

• Utilice exclusivamente los cargadores de batería 40-C80, o QC250 para cargar las baterías Husqvarna originales. Las baterías están encriptadas mediante software.
• Utilice las baterías BLi10, BLi20, BLi30 como fuente de alimentación solo para los productos Husqvarna relacionados. Para evitar lesiones, no utilice la batería como fuente de alimentación de otros dispositivos.

• No intente desmontar ni reparar la batería. Las reparaciones deben ser realizadas exclusivamente por un distribuidor autorizado.

• Mantenga la batería lejos de la luz directa del sol, de fuentes de calor o de las llamas. La batería puede provocar quemaduras o quemaduras químicas.

• No utilice una batería o un cargador de batería defectuoso o dañado.
• Evite que la batería reciba golpes.
• No extraiga la batería de su embalaje hasta que vaya a utilizarla.
• No permita que el ácido de la batería entre en contacto con la piel. El ácido de la batería provoca lesiones en la piel, corrosión y quemaduras. Si el ácido de la batería entra en contacto con los ojos, no los frote: enjuáguelos con abundante agua durante al menos 15 minutos. Si el ácido de la batería ha entrado en contacto con la piel, lávela con agua abundante y jabón. Busque asistencia médica.
• Mantenga la batería alejada de los niños.
• Mantenga la batería limpia y seca.
• Si los terminales de la batería se ensucian, límpielos con un trapo seco y limpio.
• Retire la batería del cargador cuando esté completamente cargada.
• Extraiga la batería del producto cuando no lo utilice y durante el transporte.
• Guarde la batería alejada de objetos metálicos, como clavos, tornillos o joyas.

FUNCIONAMIENTO

• La batería debe cargarse antes de utilizarse por primera vez. Utilice siempre un cargador de batería Husqvarna 40-C80 o QC250.
• Utilice la batería solo cuando la temperatura ambiente se encuentre entre -10 °C y 40 °C (14 °F y 104 °F).
• Utilice el cargador de batería solo cuando la temperatura ambiente se encuentre entre 5 °C y 40 °C (41 °F y 104 °F).
• La batería no se cargará si su temperatura es superior a 50 °C (122 °F).

- Pulse el botón del indicador de la batería para obtener información sobre su estado de carga.

Carga de la batería

PRECAUCIÓN: Asegúrese de que la batería, el cargador de batería y los terminales de la batería están limpios y secos. No coloque la batería en el cargador si está sucia o húmeda.

1. Conecte el cargador de batería a una toma de corriente. El LED de carga parpadea 1 vez.

PRECAUCIÓN: Conecte el cargador de batería a una toma de corriente cuya tensión y frecuencia coincidan con los valores indicados en la placa de características.

1. Conecte la batería al cargador. El LED de carga se enciende.
2. Retire la batería del cargador cuando esté completamente cargada. Pulse el botón del indicador de estado de la batería. Cuando se enciendan todos los indicadores LED de la batería, significa que esta se ha cargado por completo.
3. Tire del enchufe o del conector para desconectar el cargador de batería de la toma de corriente. No tire del cable de alimentación.

Indicador LED de carga de la batería

El display muestra la capacidad restante de la batería y si hay algún problema con esta.

Indicador LED Estado de la batería (estado de carga)
4 testigos LED encendidos N/A La batería tiene una carga del 76 % al 100 %.
3 testigos LED encendidos La batería tiene una carga del 76 % al 100 %. La batería tiene una carga del 51 % al 75 %.
2 testigos LED encendidos La batería tiene una carga del 51 % al 75 %. La batería tiene una carga del 26 % al 50 %.
1 testigo LED encendido La batería tiene una carga del 26 % al 50 %. La batería tiene una carga del 6 % al 25 %.
Un LED parpadea La batería tiene una carga del 0 % al 25 %. La batería tiene una carga del 0 % al 5 %.

Husqvarna Connect

Husqvarna Connect es una aplicación gratuita para su dispositivo móvil. La aplicación Husqvarna Connect proporciona más funciones para su producto Husqvarna.

• Información ampliada sobre el producto.
• Información y asistencia sobre piezas y mantenimiento de productos.

Uso de Husqvarna Connect

1. Descargue la aplicación Husqvarna Connect en su dispositivo móvil.

2. Registre una cuenta en la aplicación Husqvarna Connect.

3. Siga las instrucciones de la aplicación Husqvarna Connect para conectarse y registrar el producto.

Nota: La aplicación Husqvarna Connect no se puede descargar en todos los mercados. Póngase en contacto con su distribuidor para obtener más información.

RESOLUCIÓN DE PROBLEMAS

Estado Posibles errores Procedimiento posible
El LED de advertencia de la batería parpadea.	Desviación de la temperatura; la batería está demasiado fría o demasiado caliente para utilizarla.	Deje que la batería se enfríe o llévela a un lugar resguardado para que se caliente. Cuando la batería alcance la temperatura adecuada, podrá usarse de nuevo. La batería no se cargará si su temperatura es superior a 50°C (122°F).
		Utilice la batería solo cuando la temperatura ambiente esté entre -10°C (14°F) y 40°C (104°F).
		Utilice el cargador de batería a temperaturas ambiente entre 5°C y 40°C (41°F y 104°F).
	La batería está descargada. Cargue la batería.
El LED de advertencia de la batería se enciende.	Error permanente de la batería. Póngase en contacto con su distribuidor.

Transporte y almacenamiento

• Las baterías de iones de litio incluidas cumplen los requisitos de la normativa sobre mercancías peligrosas.
• Siga el requisito especial indicado en el paquete y en las etiquetas para el transporte comercial, incluso por terceros y agentes de transporte.

• Hable con alguien con formación especial en materiales peligrosos antes de enviar el producto. Respete todas las normativas nacionales aplicables.

• Cubra con cinta los contactos abiertos cuando ponga la batería en un paquete. Embale bien la batería en el paquete para evitar que se mueva.

• Extraiga la batería si va a guardar o transportar el producto.
• Coloque la batería y el cargador en un lugar seco y protegido de la humedad y las heladas.
• No almacene la batería en lugares donde pueda generarse electricidad estática. No guarde la batería en una caja metálica.

• Guarde la batería a una temperatura de entre 50°C (41°F) y 250°C (77°F), y protegida de la luz directa del sol.

• Guarde el cargador de batería a una temperatura de entre 5 °C y 45 °C (41 °F y 113 °F), y protegido de la luz directa del sol.

• Utilice el cargador de batería solo cuando la temperatura ambiente oscile entre 5 °C (41 °F) y 40 °C (104 °F).
• Cargue la batería entre el 30 % y el 50 % antes de guardarla durante periodos de tiempo prolongados.
• Guarde el cargador de batería en un espacio cerrado y seco.
• Cuando guarde la batería, manténgala alejada del cargador. No permita que los niños ni otras personas no autorizadas toquen el equipo. Guarde el equipo en un lugar que pueda cerrarse con llave.
• Limpie el producto y realice un mantenimiento completo antes de guardarlo durante un periodo de tiempo prolongado.
• Utilice la protección de transporte del producto para evitar lesiones o daños en el producto durante el transporte y almacenamiento.
• Fije el producto firmemente durante el transporte.

Eliminación

El símbolo significa que el producto no puede desecharse con los residuos domésticos. Recíclelo a través del sistema local de recogida de equipos

Cargadores de batería homologados

Cargador de batería 40-C80 QC250
Tensión, V 36 36
Tensión de entrada, V 100-240 100-240
Frecuencia, Hz 50-60 50-60

eléctricos y electrónicos. Esto contribuye a una gestión adecuada de los residuos al final de la vida útil de los productos. Póngase en contacto con las autoridades locales, los servicios de recogida de residuos domésticos o su distribuidor Husqvarna para obtener más información. La eliminación incorrecta puede tener efectos negativos en el medioambiente y la salud humana, debido a la posible presencia de sustancias peligrosas.

(Fig. 1)

Nota: El símbolo aparece en el producto o el paquete del producto.

DATOS TÉCNICOS

Para conocer los datos técnicos, consulte la placa de características de la batería.

Cargador de batería 40-C80 QC250
Potencia, W 80 250

TOOTE TUTVUSTUS

(Joon. 1)
