Toote tüüp	Husqvarna liitiumioonakude laadija
Bränd	Husqvarna
Mudel (laadija)	40-C80 / QC250
Ühilduvate akude mudelid	BLi10, BLi20, BLi30
Sisendpinge	100–240 V
Sagedus	50–60 Hz
Väljundpinge	36 V
Väljundvõimsus	80 W (mudel 40-C80) / 250 W (QC250)
Aku tüüp	Li-ion 36 V
LED-indikaator	Jah, laadimisoleku ja hoiatusandmete jaoks
Kaitse	Ülekuumenemise, ülekoormuse ja lühisevastane kaitse
Töötemperatuur (laadija)	5 °C kuni 40 °C
Töötemperatuur (aku)	−10 °C kuni 40 °C
Kaal (hinnanguline)	Umbes 0,5 kg
Mõõtmed (hinnanguline)	Umbes 15 x 8 x 5 cm
Peamised funktsioonid	Kiirlaadimine, oleku indikaator, ühilduvus Husqvarna Connectiga
Hooldus ja puhastamine	Puhasta klemmid kuiva lapiga, hoia kuivana
Ohutusjuhised	Ära jäta vette, ära kasuta kahjustatud akut, hoia laste käeulatusest eemal
Üldine teave	Kasuta ainult laadijatega 40-C80 või QC250; tarkvaraliselt kodeeritud aku

Korduma kippuvad küsimused - BLi30 HUSQVARNA

Kuidas laadida Husqvarna BLi30 akut?

Ühendage laadija pistikupessa (100–240 V). Asetage aku laadijasse. Laadimis-LED süttib. Kui aku on täielikult laetud (kõik tuled põlevad), eemaldage see laadijast. Ühendage laadija vooluvõrgust lahti, tõmmates pistikust, mitte kaablist.

Mida tähendavad aku LED-tuled?

BLi30 akul on 4 LED-i: 4 põleb = 76–100%, 3 = 51–75%, 2 = 26–50%, 1 = 6–25%, 1 vilgub = 0–5%. Hoiatus-LED vilgub, kui temperatuur on liiga kõrge/madal või aku on tühi.

Milline on ideaalne temperatuur laadimiseks?

Laadijat tuleb kasutada temperatuurivahemikus 5 °C kuni 40 °C. Aku ei lae, kui selle temperatuur ületab 50 °C. Kasutage akut temperatuurivahemikus −10 °C kuni 40 °C.

Kas ma võin akut laadijal pidevalt hoida?

Ei, eemaldage aku laadijast, kui see on täielikult laetud. Ärge hoidke seda laadijas, et vältida kahjustuste ohtu.

Kuidas puhastada akut ja laadijat?

Puhastage klemmid puhta ja kuiva lapiga. Hoidke aku ja laadija puhtad ja kuivad. Ärge jätke neid vette ega vihma kätte.

Mida teha, kui aku hoiatus-LED vilgub?

See näitab temperatuuri kõrvalekallet: aku on liiga külm või liiga kuum. Laske sellel jahtuda või soojendada toatemperatuurini (5–40 °C). Kui LED põleb pidevalt, on tegu püsiva veaga; võtke ühendust edasimüüjaga.

Kuidas hoiustada akut ja laadijat pikemaks ajaks?

Eemaldage aku tootest ja laadijast. Laadige see 30% ja 50% vahele. Hoidke seda külma, niiskuse ja päikese eest kaitstult, temperatuuril 5 °C kuni 25 °C. Hoidke laadijat kuivas ja suletud ruumis temperatuuril 5 °C kuni 45 °C.

Millised Husqvarna akud ühilduvad selle laadijaga?

See laadija (40-C80 või QC250) ühildub originaalsete Husqvarna BLi10, BLi20 ja BLi30 (36 V Li-ion) akudega. Ärge kasutage muid akusid.

Kuidas akut ja laadijat utiliseerida?

Ärge visake neid olmejäätmete hulka. Viige need elektri- ja elektroonikaseadmete kogumispunkti (pood, jäätmejaam). Järgige kohalikke eeskirju.

Mida teha laadija või aku rikke korral?

Vaadake juhendis olevat tõrkeotsingu juhendit: kontrollige temperatuuri, klemmide puhtust ja laetuse taset. Kui probleem püsib, võtke ühendust Husqvarna volitatud hoolduskeskusega. Ärge proovige ise parandada.

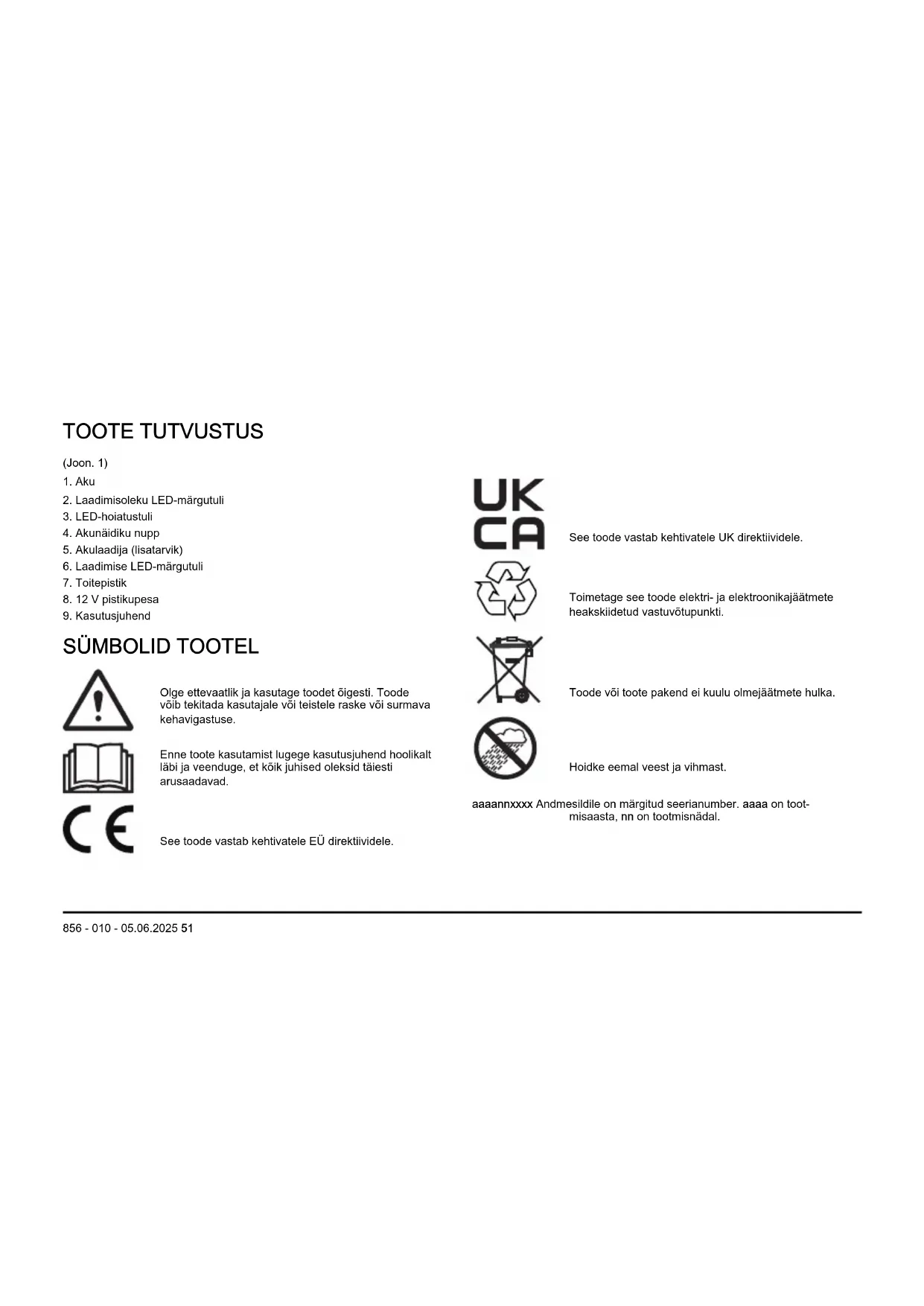

KASUTUSJUHEND BLi30 HUSQVARNA

1. Aku
2. Laadimisoleku LED-märgutuli
3. LED-hoiatustuli
4. Akunäidiku nupp
5. Akulaadija (lisatarvik)
6. Laadimise LED-märgutuli
7. Toitepistik
8. 12 V pistikupesa
9. Kasutusjuhend

SÜMBOLID TOOTEL

Olge ettevaatlik ja kasutage toodet õigesti. Toode võib tekitada kasutajale või teistele raske või surmava kehavigastuse.

Enne toote kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et kõik juhised oleksid täiesti arusaadavad.

See toode vastab kehtivatele EÜ direktiividele.

See toode vastab kehtivatele UK direktiividele.

Toimetage see toode elektri- ja elektroonikajäätmete heakskiidetud vastuvõtupunkti.

Toode või toote pakend ei kuulu olmejäätmete hulka.

Hoidke eemal veest ja vihmast.

aaaannxxxx Andmesildile on märgitud seerianumber. aaaa on toot-misaasta, nn on tootmisnädal.

Märkus: Tootel olevad ülejäänud sümbolid/tähised viitavad teatud ärivaldkondade sertifitseerimisnõuetele.

Toote kahjustused

Me ei vastuta meie tootele tekitatud kahjude eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Tugi

Toote kohta toe saamiseks avage veebisaidi toejaotis, et saada juurdepääs juhistele, törkeotsingu juhenditele või kasutada Husqvarna iseteenindust ja tooteassistenti (kui see on teie turul saadaval). Toote täiendava klienditoe küsimustes võtke ühendust Husqvarna edasimüüjaga.

OHUTUSE MÄÄRATLUSED

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva önnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

HOIATUS: Lugege läbi kõik ohutushoiatused ja kõik juhised. Hoiatuste ja juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

Märkus: Hoidke kõik hoiatused ja juhendid alles.

• 40-C80 originaalakude laadimiseks kasutage ainult akulaadijat, QC250 või Husqvarna. Akud on kodeeritud.
• Kasutage Husqvarna toodete vooluallikana üksnes BLi10, BLi20, BLi30 akusid. Kehavigastuse vältimiseks ärge kasutage akut muude seadmete toiteallikana.
• Ärge püüdke akut lahti võtta ega parandada. Remonttöid tohib teostada vaid volitatud edasimüüja.
• Vältige aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib põhjustada põletusi ja/või keemilisi põletusi.
• Ärge kunagi kasutage kahjustunud akut ega akulaadijat.
  • Vältige aku põrutamist.

• Ärge eemaldage akut pakendist enne, kui olete valmis akut kasutama.

• Vältige akuhappe sattumist oma nahale. Akuhape põhjustab nahavigastusi, söövitusi ja põletusi. Kui akuhape satub silma, ärge hõõruge silmi, vaid loputage neid veega vähemalt 15 minutit. Kui akuhape satub teie nahale, puhastage nahapinda rohke vee ja seebiga. Pöörduge arsti poole.
  • Hoidke aku eemal lastest.

• Aku tuleb hoida puhta ja kuivana.
• Kui akuklemmid määrduvad, puhastage need kuiva puhta lapiga.
• Kui aku on täis laetud, eemaldage aku akulaadijast.
• Kui te toodet ei kasuta või transpordite toodet teise kohta, ühendage aku lahti.
• Hoiustage akusid eemal metallesemetest (nt naelad, kruvid, ehted).

KASUTAMINE

• Aku tuleb enne esimest kasutamist laadida. Kasuta alati akulaadijat Husqvarna 40-C80 või QC250.
• Kasutage akut üksnes juhul, kui õhutemperatuur on vahemikus –10 °C kuni 40 °C.
• Kasutage akulaadijat üksnes juhul, kui ümbritsev temperatuur on vahemikus 5 °C kuni 40 °C.
• Akut ei laeta, kui aku on kuumem kui 50 °C.
• Aku laetustaseme nägemiseks vajutage aku indikaatori nuppu.

Aku laadimine

ETTEVAATUST: Veenduge, et akulaadija ja aku klemmid on puhtad ja kuivad. Ärge pange akut akulaadijasse, kui see on määrdunud või märg.

1. Ühendage akulaadija vooluvörku. Laadimist tähistav LED-tuli vilgub ühe korra.

ETTEVAATUST: Ühendage akulaadija ainult tüübisildil näidatud pinge ja sagedusega pistikupessa.

1. Ühendage aku akulaadijaga. Süttib laadimist tähistav LED-tuli.

2. Kui aku on täis laetud, eemaldage aku akulaadijast. Aku oleku vaatamiseks vajutage aku märgutule nupule. Kui aku köik LED-tuled põlevad, on aku täis.

3. Akulaadija eemaldamiseks vooluvõrgust tömmake toitepistik pistikupesast välja. Ärge tömmake toitejuhet.

Aku LED-indikaator

Ekraanil kuvatakse teave aku laetustaseme ja mistahes akuga seotud probleemide kohta.

LED-indikaator Aku olek (laetustase)
	BLi10, BLi20 BLi30
Põleb 4 LED-tuld – Aku on 76–100% laetud.
Põleb 3 LED-märgutuld Aku on 76–100% laetud.	Aku on 51–75% laetud.
Põleb 2 LED-märgutuld Aku on 51–75% laetud.	Aku on 26–50% laetud.
Põleb 1 LED-märgutuli. Aku on 26–50% laetud.	Aku on 6–25% laetud.
1 LED-märgutuli vilgub Aku on 0–25% laetud.	Aku on 0–5% laetud.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele möeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsonaalsuse.

• Täiendav tooteteave.
• Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadi rakendusHusqvarna Connect oma mobiilsideseadmesse.

2. Registreeruge Husqvarna Connect rakenduses.

3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Märkus: Kõigis riikides ei saa rakendust Husqvarna Connect alla laadida. Lisateabe saamiseks võta ühendust hooldusesindajaga.

TÖRKEOTSING

Seisukord Võimalikud tõrked Võimalik tegevus
Aku LED-hoiatustuli vilgub. Vale temperatuur, aku on kasutamiseks liiga külm või liiga kuum.		Laske akul jahtuda või pange see siseruumi soojenema. Kui aku on saavutanud õige temperatuuri, saab seda uuesti kasutada. Akut ei laeta, kui aku temperatuur on üle 50 °C.
		Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10...40 °C.
		Kasutage akulaadijat keskkonnas, mille temperatuur jääb vahemikku 5...40 °C.
		Aku on tühi. Laadige akut.
Süttib aku LED-hoiatustuli. Aku püsiv tõrge. Pöörduge edasimüüja poole.

Transportimine ja hoiustamine

• Tarnitud liitiumioonakud vastavad ohtlike ainete eeskirjade nõuetele.
• Täitke kaubanduslikule transpordile kehtestatud pakendamise ja märgistamise erinõudeid (sh kolmandate osapoolte või ekspediitorite teenuseid kasutades).
• Enne seadme lähetamist konsulteerige isikuga, kes on läbinud ohtlike ainete käitlemise alase erikoolituse. Järgige köiki kehtivaid riiklikke eeskirju.
• Enne aku pakendisse asetamist katke lahtised kontaktid isoleerteibiga. Asetage aku pakendisse tihkelt, et see ei saaks liikuma hakata.

• Hoiustamise ja transpordi ajaks tuleb aku eemaldada.

• Asetage aku ja akulaadija kohta, mis on kuiv ja mida ei ähvarda niiskus ega jäätumine.

• Ärge hoidke akut kohas, kus vöib tekkida staatiline elekter. Ärge hoidke akut metallkastis.
• Hoidke akut ruumis, mille temperatuur püsib vahemikus 5...25°C (41...77°F) ja kus aku on varjatud otsese päikesevalguse eest.
• Hoidke akulaadijat ruumis, mille temperatuur püsib vahemikus 5 °C kuni 45 °C ja kus akulaadija on varjatud otsese päikesevalguse eest.
• Kasutage akulaadijat üksnes juhul, kui ümbritsev temperatuur on vahemikus 5...40°C.
• Laadige enne aku pikemaajalist hoiustamist see 30–50% ulatuses täis.

• Hoidke akulaadijat ruumis, mis on suletud ja kuiv.

• Ladustamisel hoidke aku akulaadijast eemal. Ärge lubage lastel ja teistel volitamata isikutel seadmeid puutuda. Hoidke seadmeid lukustatavas ruumis.

• Enne seadme pikemaajalist hoiustamist puhastage seade ja tehke sellele täishooldus.
• Transportimise ja hoiustamise ajal kasutage tootel olevat transpordikaitset, et vältida inimeste kehavigastusi ja toote kahjustusi.
• Kinnitage seade transpordi ajaks turvaliselt.

Utiliseerimine

See sümbol tähendab, et seade ei kuulu olmejäätmete hulka.

Taaskäidelge see elektri- ja elektroonikaseadmete kogumissüsteemi

kaudu. See aitab tagada kasutusea lõppu jõudnud seadmete nõuetekohase jäätmekäitluse. Lisateabe saamiseks võtke ühendust kohalike ametiasutuste, olmejäätmeteenuste, edasimüuja või jaemüüjaga. Vale kõrvaldamine võib potentsiaalselt ohtlike ainete sisalduse tõttu kahjustada keskkonda ja inimeste tervist.

(Joon. 1)

Märkus: Sümbol asub tootel või toote pakendil.

TEHNILISED ANDMED

Tehnilised andmed leiate aku tüübisildilt.

Heakskiidetud akulaadijad

Akulaadija 40-C80 QC250
Pinge, V 36 36
Sisendpinge, V 100-240 100-240
Sagedus, Hz 50–60 50–60
Võimsus, W 80 250
