BLi30 - Akkulaturi HUSQVARNA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Laturi Husqvarna Li-ion-akuille
Merkki	Husqvarna
Malli (laturi)	40-C80 / QC250
Yhteensopivat akkumallit	BLi10, BLi20, BLi30
Sisäänmenojännite	100–240 V
Taajuus	50–60 Hz
Lähtöjännite	36 V
Lähtöteho	80 W (malli 40-C80) / 250 W (QC250)
Akun tyyppi	Li-ion 36 V
LED-merkkivalo	Kyllä, lataustilan ja varoitusten näyttämiseen
Suojaus	Ylikuumenemista, ylikuormitusta ja oikosulkuja vastaan
Käyttölämpötila (laturi)	5 °C – 40 °C
Käyttölämpötila (akku)	−10 °C – 40 °C
Paino (arvio)	Noin 0,5 kg
Mitat (arvio)	Noin 15 x 8 x 5 cm
Tärkeimmät ominaisuudet	Pikalataus, tilan ilmaisin, Husqvarna Connect -yhteensopivuus
Huolto ja puhdistus	Puhdista liittimet kuivalla liinalla, pidä kuivana
Turvallisuusohjeet	Älä altista vedelle, älä käytä vaurioitunutta akkua, pidä poissa lasten ulottuvilta
Yleistä	Käytä vain latureiden 40-C80 tai QC250 kanssa; akku on ohjelmoitu koodattu

Usein kysytyt kysymykset - BLi30 HUSQVARNA

Kuinka ladata Husqvarna BLi30 -akku?

Kytke laturi pistorasiaan (100-240 V). Aseta akku laturiin. Latauksen LED syttyy. Kun akku on täyteen ladattu (kaikki merkkivalot palavat), poista se laturista. Irrota laturi vetämällä pistokkeesta, älä johdosta.

Mitä akun LEDit tarkoittavat?

BLi30-akussa on 4 LEDiä: 4 palaa = 76-100 %, 3 = 51-75 %, 2 = 26-50 %, 1 = 6-25 %, 1 vilkkuva = 0-5 %. Varoitus-LED vilkkuu, jos lämpötila on liian korkea/matala tai akku on tyhjä.

Mikä on ihanteellinen latauslämpötila?

Laturia tulee käyttää 5 °C – 40 °C lämpötilassa. Akku ei lataudu, jos sen lämpötila ylittää 50 °C. Käytä akkua -10 °C – 40 °C lämpötilassa.

Voinko jättää akun laturiin pysyvästi?

Ei, poista akku laturista, kun se on täysin ladattu. Älä säilytä akkua laturissa, jotta vältät mahdollisen huonontumisen.

Kuinka puhdistaa akku ja laturi?

Puhdista liittimet puhtaalla ja kuivalla liinalla. Pidä akku ja laturi puhtaina ja kuivina. Älä altista niitä vedelle tai sateelle.

Mitä tehdä, jos akun varoitus-LED vilkkuu?

Se ilmoittaa lämpötilapoikkeamasta: akku on liian kylmä tai kuuma. Anna sen jäähtyä tai lämmetä huoneenlämpöiseksi (5-40 °C). Jos LED palaa jatkuvasti, kyseessä on pysyvä vika; ota yhteyttä jälleenmyyjään.

Kuinka säilyttää akku ja laturi pitkäaikaista varastointia varten?

Poista akku tuotteesta ja laturista. Lataa se 30 % ja 50 % välille. Säilytä se suojassa jäätymiseltä, kosteudelta ja auringonvalolta, 5 °C – 25 °C lämpötilassa. Säilytä laturi kuivassa ja suljetussa tilassa 5 °C – 45 °C lämpötilassa.

Mitkä Husqvarna-akut ovat yhteensopivia tämän laturin kanssa?

Tämä laturi (40-C80 tai QC250) on yhteensopiva alkuperäisten Husqvarna-akkujen BLi10, BLi20 ja BLi30 (36 V Li-ion) kanssa. Älä käytä muita akkuja.

Kuinka hävittää akku ja laturi?

Älä heitä niitä kotitalousjätteisiin. Vie ne sähkö- ja elektroniikkalaitteiden keräyspisteeseen (myymälä, jäteasema). Noudata paikallisia määräyksiä.

Mitä tehdä, jos laturi tai akku toimii väärin?

Katso vianmääritysopas käyttöohjeesta: tarkista lämpötila, liittimien puhtaus ja lataustila. Jos ongelma jatkuu, ota yhteyttä valtuutettuun Husqvarna-huoltoliikkeeseen. Älä yritä korjata itse.

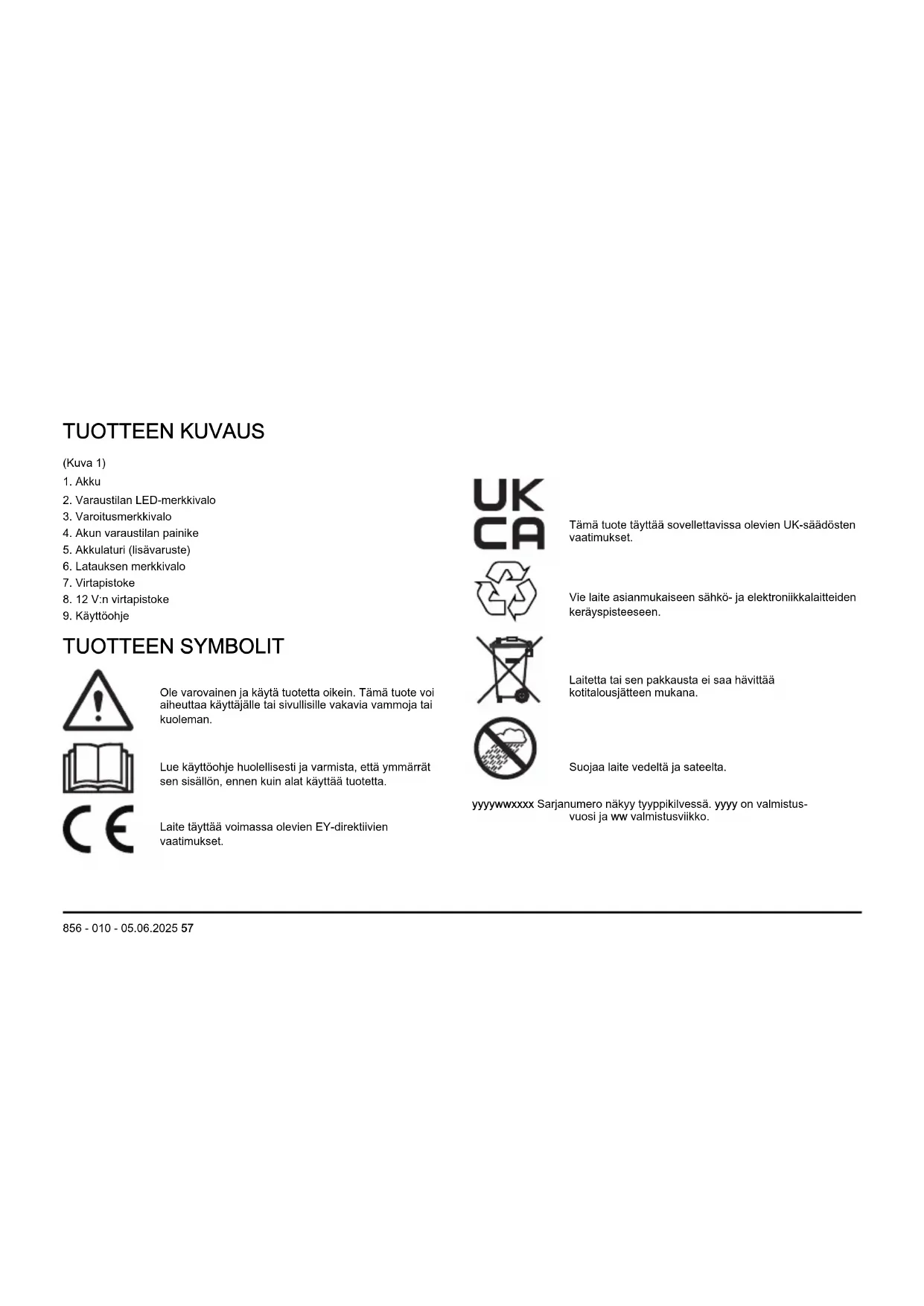

KÄYTTÖOHJE BLi30 HUSQVARNA

1. Akku
2. Varaustilan LED-merkkivalo
3. Varoitusmerkkivalo
4. Akun varaustilan painike
5. Akkulaturi (lisävaruste)
6. Latauksen merkkivalo
7. Virtapistoke
8. 12 V:n virtapistoke
9. Käyttöohje

TUOTTEEN SYMBOLIT

Ole varovainen ja käytä tuotetta oikein. Tämä tuote voi aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää tuotetta.

Laite täyttää voimassa olevien EY-direktiivien vaatimukset.

Tämä tuote täyttää sovellettavissa olevien UK-säädösten vaatimukset.

Vie laite asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen.

Laitetta tai sen pakkausta ei saa hävittää kotitalousjätteen mukana.

Suojaa laite vedeltä ja sateelta.

yyyywwxxxx Sarjanumero näkyy tyyppikilvessä. yyyy on valmistus-vuosi ja ww valmistusviikko.

Huomautus: Muita tuotteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifointivaatimuksia.

Tuotteen vaurioituminen

Emme ole vastuussa tuotteen vaurioitumisesta, jos:

• tuote on korjattu virheellisesti
- tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia
- tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste
- tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Tuki

Jos tarvitset tuotteeseen liittyvää tukea, siirry Tuki-osioon osoitteeseen, mistä löydät käyttöohjeet ja vianmääritysoppaat, tai voit käyttää Husqvarna Self Service -portaalia ja Tuoteassistenttiia (jos ne ovat saatavilla markkinoillasi). Voit kysyä Husqvarna-tuotteen huoltopalveluista huoltolikkeestä.

TURVALLISUUSMÄÄRITELMÄT

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

KESKEISET TURVAOHJEET

VAROITUS: Lue kaikki turvavaroitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyöminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan.

Huomautus: Pidä kaikki varoitukset ja ohjeet tallessa myöhempää käyttöä varten.

• Käytä vain 40-C80-, - tai QC250-latureita alkuperäisten Husqvarna -akkujen lataamiseen. Akkujen ohjelmisto on suojattu.
• Käytä BLi10, BLi20, BLi30-akkuja vain kyseisten Husqvarna-tuotteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käyttää muiden laitteiden virtalähteenä.
• Älä yritä purkaa tai korjata akkua. Korjauksia saavat tehdä vain valtuutetut jälleenmyyjät.
• Pidä akku suojassa auringonvalolta, kuumuudelta ja avotulelta. Akku voi aiheuttaa palo- ja/tai syöpymisvammoja.
• Älä käytä vaurioitunutta akkua tai akkulaturia.

• Älä altista akkua mekaanisille iskuille.

• Älä ota akkua pois alkuperäisestä pakkauksestaan ennen kuin sitä tarvitaan.

• Älä anna akkuhapon joutua kosketuksiin ihon kanssa. Akkuhappo vahingoittaa ihoa ja aiheuttaa korroosiota ja palovammoja. Jos akkuhappoa joutuu silmiisi, älä hankaa silmiä vaan huuhtele niitä vedellä ainakin 15 minuuttia. Jos akkuhappoa joutuu iholle, puhdista iho runsaalla vedellä ja saippualla. Hakeudu lääkäriin.
• Pidä akku poissa lasten ulottuvilta.
• Pidä akku puhtaana ja kuivana.
• Jos akun liittimet likaantuvat, puhdista ne puhtaalla ja kuivalla rätillä.
• Irrota akku laturista, kun se on latautunut täyteen.
• Irrota akku tuotteesta, kun tuote ei ole käytössä ja kuljetuksen ajaksi.
• Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, ruuveista ja koruista.

KÄYTTÖ

- Akku on ladattava ennen ensimmäistä käyttökertaa. Käytä aina jotain seuraavista akkulatureista: Husqvarna, 40-C80, tai QC250.

- Käytä akkua ainoastaan -10...40 °C:n (14...104 °F:n) lämpötiloissa.

- Käytä akkulaturia ainoastaan 5...40 °C:n (41...104 °F:n) ympäristölämpötiloissa.

- Akku ei lataudu, jos akun lämpötila on yli 50 °C (122 °F).

- Painamalla akun varaustilan ilmaisinta näet akun varaustilan.

Akun lataaminen

HUOMAUTUS: Varmista, että akku, laturi ja akun liittimet ovat puhtaat ja kuivat. Älä aseta akkua laturiin, jos se on likainen tai kostea.

1. Liitä laturi pistorasiaan. Latauksen merkkivalo vilkkuu kerran.

HUOMAUTUS: Liitä laturi pistorasiaan, jonka jännite ja taajuus ovat tyyppikilven mukaisia.

1. Kytke akku akkulaturiin. Latauksen merkkivalo syttyy.
2. Irrota akku laturista, kun se on latautunut täyteen. Näet akun varaustilan painamalla akun varaustilan ilmaisinta. Kun kaikki merkkivalot syttyvät, akku on ladattu täyteen.
3. Irrota laturi pistorasiasta vetämällä sähköpistokkeesta. Älä vedä virtajohdosta.

Akun varaustilan merkkivalo

Näyttö osoittaa akun varaustason ja mahdolliset akkuun liittyvät ongelmat.

Merkkivalo Akun varaustila
	BLi10, BLi20 BLi30
4 merkkivaloa palaa – Akun varaustaso on 76	-100 %.
3 merkkivaloa palaa Akun varaustaso on 76–100 %. Akun varaustaso on 51–75 %.
2 merkkivaloa palaa Akun varaustaso on 51–75 %. Akun varaustaso on 26–50 %.
1 merkkivalo palaa Akun varaustaso on 26–50 %. Akun varaustaso on 6–25 %.
1 merkkivalo vilkkuu Akun varaustaso on 0–25 %. Akun varaustaso on 0–5 %.

Husqvarna Connect

Husqvarna Connect on ilmainen mobiililaitesovellus. Husqvarna Connect -sovelluksella saat lisätoimintoja Husqvarna-laitteeseen.

• Enemmän tuotetietoja.
  • Tietoja koneen osista ja huolto-ohjeita.

Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus mobiililaitteeseesi.

2. Rekisteröi Husqvarna Connect -sovelluksessa.

3. Liitä ja rekisteröi laite Husqvarna Connect -sovelluksen ohjeiden mukaan.

Huomautus: Husqvarna Connect -sovellus ei ole ladattavissa kaikilla markkina-alueilla. Lisätietoja saat huoltoliikkeestä.

VIANMÄÄRITYS

Tila Mahdolliset viat Mahdollinen toimenpide
Akun varoitusmerkkivalo vilkkuu. Lämpötilavaihtelu, akku on liian kylmä tai kuuma käytettäväksi.		Anna akun jäähtyä tai siirrä se sisätilaan lämpenemään. Kun akun lämpötila on oikea, sitä voi käyttää. Akku ei lataudu, jos akun lämpötila on yli 50 °C.
		Käytä akkua -10–40 °C:n lämpötilassa.
		Käytä akkulaturia 5–40 °C:n lämpötilassa.
		Akku on tyhjä. Lataa akku.
Akun varoitusmerkkivalo syttyy. Pysyvä akkuvirhe. Ota yhteyttä jälleenmyyjään.

Kuljetus ja säilytys

• Mukana tulleet litiumioniakut ovat vaarallisten aineiden lainsäädännön määräysten mukaisia.
• Pakkauksessa ja etiketissä olevia kaupallista tavarakuljetusta koskevia erityismääräyksiä on noudatettava, myös kolmansien osapuolten tai huolitsijoiden järjestämässä tavarakuljetuksessa.
• Keskustele erityiskoulutuksen saaneen vaarallisten aineiden asiantuntijan kanssa ennen tuotteen lähettämistä. Noudata kaikkia kansallisia määräyksiä.
• Teippaa paljaat liittimet pakatessasi akun. Aseta akku pakettiin tiukasti niin, ettei se pääse liikkumaan.

• Irrota akku varastoinnin tai kuljetuksen ajaksi.

• Säilytä akkua ja akkulaturia kuivassa paikassa, johon ei pääse kosteutta tai huurretta.

• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.
• Säilytä akkua tilassa, jossa lämpötila on 5–25° C ja jossa se ei ole suorassa auringonvalossa.
• Säilytä akkulaturia tilassa, jossa lämpötila on 5–45° C ja jossa se ei ole suorassa auringonvalossa.
• Käytä akkulaturia ainoastaan 5–40 °C:n lämpötilassa.
• Lataa akku ennen pitkäaikaista säilytystä niin, että sen varaustaso on 30–50 prosenttia.

• Säilytä akkua kuivassa ja suljetussa tilassa.

• Pidä akku erillään akkulaturista varastoinnin aikana. Älä anna lasten tai asiaankuulumattomien henkilöiden koskea laitteeseen. Säilytä laitetta lukollisessa tilassa.

• Puhdista ja huolla laite huolellisesti ennen pitkäaikaista säilytystä.
• Käytä kuljetussuojusta kuljetuksen ja varastoinnin aikana vaurioiden ja vammojen välttämiseksi.
• Kiinnitä laite hyvin kuljetuksen ajaksi.

Hävittäminen

Symboli kertoo, että tuotetta ei saa hävittää kotitalousjätteen mukana. Kierrätä se paikallisen sähkö- ja elektroniikkalaitteiden keräysjärjestelmän

kautta. Tämä edistää asianmukaista jätteenkäsittelyä laitteiden elinkaaren lopussa. Lisätietoja saat paikallisilta viranomaisilta, jätehuoltopalveluista tai jälleenmyyjältä. Väärä hävittämistapa voi aiheuttaa ympäristölle ja ihmisille haittaa mahdollisten vaarallisten aineiden vuoksi.

(Kuva 1)

Huomautus: Symboli on joko tuotteessa tai sen pakkauksessa.

TEKNISET TIEDOT

Tekniset tiedot ovat akun arvokilvessä.

Hyväksytyt akkulaturit

Akkulaturi 40-C80 QC250
Jännite, V 36 36
Tulojännite, V 100–240 100–240
Taajuus, Hz 50–60 50–60
Teho, W 80 250

PRÉSENTATION DU PRODUIT

(Fig. 1)
