| 製品タイプ | Husqvarna Li-ionバッテリー用充電器 |
| ブランド | Husqvarna |
| 充電器モデル | 40-C80 / QC250 |
| 対応バッテリーモデル | BLi10、BLi20、BLi30 |
| 入力電圧 | 100～240 V |
| 周波数 | 50～60 Hz |
| 出力電圧 | 36 V |
| 出力電力 | 80 W (モデル40-C80) / 250 W (QC250) |
| バッテリータイプ | Li-ion 36 V |
| LEDインジケーター | あり（充電状態と警告用） |
| 保護機能 | 過熱、過充電、短絡防止 |
| 動作温度（充電器） | 5 °C～40 °C |
| 動作温度（バッテリー） | −10 °C～40 °C |
| 重量（目安） | 約0.5 kg |
| 寸法（目安） | 約15 x 8 x 5 cm |
| 主な機能 | 急速充電、状態表示、Husqvarna Connect対応 |
| メンテナンスと清掃 | 端子を乾いた布で清掃し、乾燥状態を保つ |
| 安全上の注意 | 水にさらさない、損傷したバッテリーを使用しない、子供の手の届かないところに保管 |
| 一般情報 | 充電器40-C80またはQC250のみ使用。ソフトウェアコード化バッテリー |
よくある質問 - BLi30 HUSQVARNA
ユーザーの質問 BLi30 HUSQVARNA
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード バッテリー充電器 無料でPDF形式で！マニュアルを見つける BLi30 - HUSQVARNA 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 BLi30 ブランド HUSQVARNA.

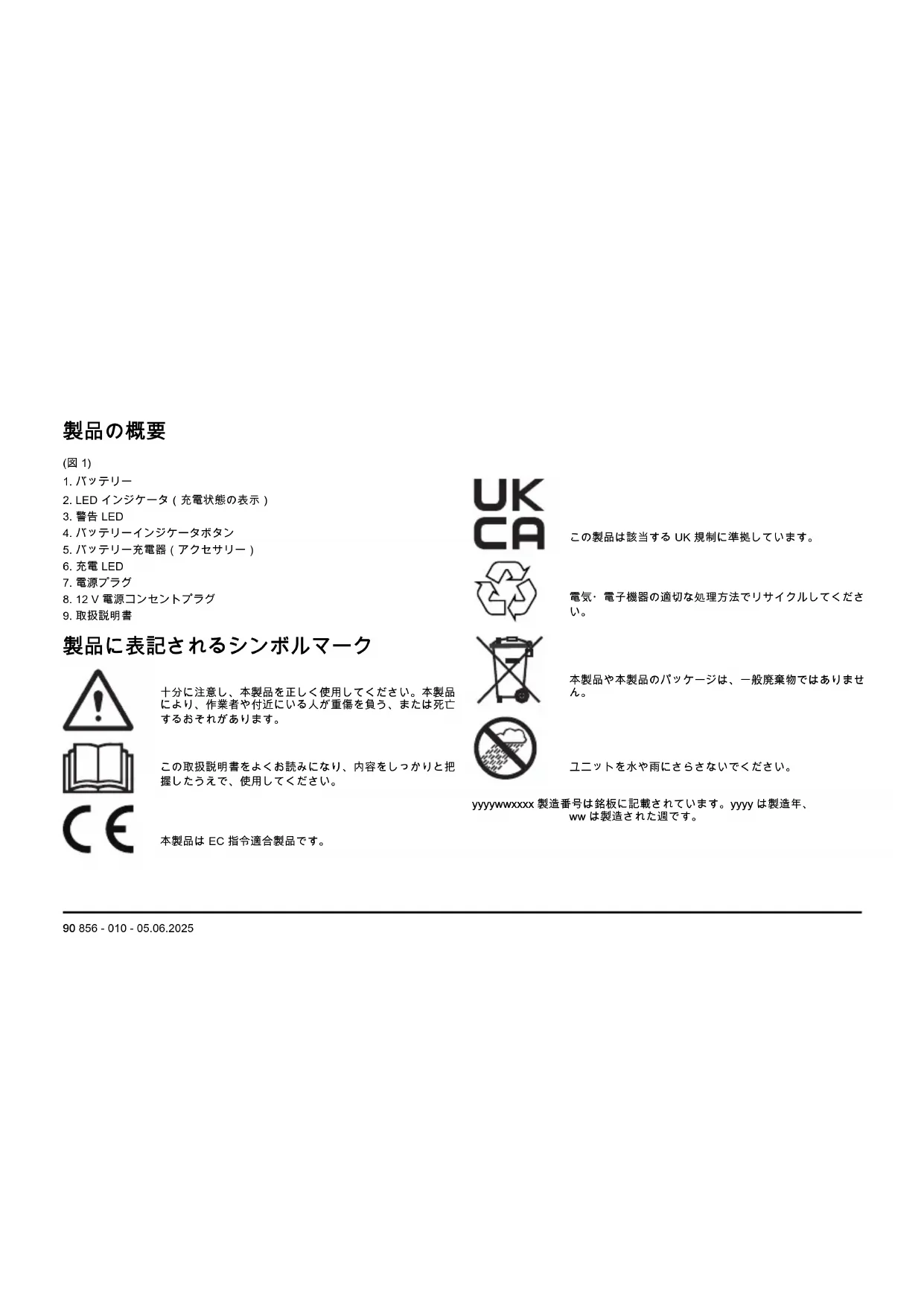

使用説明書 BLi30 HUSQVARNA
- バッテリー
- LED インジケータ (充電状態の表示)
- 警告 LED
- バッテリーインジケータボタン
- バッテリー充電器 (アクセサリー)
- 充電 LED
- 電源プラグ
- 12 V 電源コンセントプラグ
- 取扱説明書
製品に表記されるシンボルマーク
十分に注意し、本製品を正しく使用してください。本製品により、作業者や付近にいる人が重傷を負う、または死亡するおそれがあります。
この取扱説明書をよくお読みになり、内容をしっかりと把握したうえで、使用してください。
本製品は EC 指令適合製品です。
この製品は該当する UK 規制に準拠しています。
電気・電子機器の適切な処理方法でリサイクルしてください。
本製品や本製品のパッケージは、一般廃棄物ではありません。
ユニットを水や雨にさらさないでください。
yyyywwxxxx 製造番号は銘板に記載されています。yyyy は製造年、 ww は製造された週です。
注記：本製品に付いている他のシンボル／銘板は、一部の商業地域に向けた認定条件を示します。
製品の損傷
以下の場合、当社は製品の損傷について責任を負いません。
・本製品が誤って修理された場合。
- メーカーによるものではない部品、またはメーカーの認可していない部品を使用して本製品を修理した場合。
- メーカーによるものではないアクセサリー、またはメーカーの認可していないアクセサリーを本製品に使用した場合。
- 認定サービスセンターまたは認定販売店で本製品が修理されていない場合。
サポート
本製品のサポートについては、のサポートセクションに移動して、手順、トラブルシューティングガイドにアクセスするか、Husqvarna セルフサービスと製品アシスタントを使用してください（お住まいの地域で利用可能な場合）。本製品のさらなるサポートについては、Husqvarna 販売店にお問い合わせください。
安全性の定義
警告、注意、注記は、取扱説明書の特に重要な部分を示しています。
警告：取扱説明書の指示に従わない場合、使用者が負傷したり、死亡したりするか、あるいは付近の人に損傷を与える危険があることを意味します。
注意：取扱説明書の指示に従わない場合、製品や他の物品、または隣接するエリアに損傷を与える危険があることを意味します。
注記：特定の状況で必要とされる詳細情報を提供するために使用されます。
重要な安全上の手引き
警告：警告および指示はすべて読んでください。警告や指示に従わない場合、感電、火災、あるいは深刻な傷害を招くことがあります。
注記：すべての警告および説明を保管してください。
- Husqvarna 純正バッテリーの充電には、バッテリー充電器、40-C80 または QC250 のみ使用してください。バッテリーはソフトウェアで暗号化されています。
-
関連する Husqvarna 製品の電源には、BLi10, BLi20, BLi30 バッテリーのみを使用してください。負傷を防ぐため、このバッテリーを他の装置の電源として使用しないでください。
・バッテリーを分解したり、修理しようとしたりしないでください。すべての修理は、正規代理店のみ実施できます。
・バッテリーは直射日光や熱、裸火から保護してください。バッテリーによりやけどや化学熱傷を負うおそれがあります。
・破損したバッテリーやバッテリー充電器を使用しないでください。
・バッテリーに機械的な衝撃を与えないでください。 -
使用するまで、バッテリーをパッケージから取り出さないでください。
・バッテリー液が皮膚に触れないようにしてください。バッテリー液は、皮膚の負傷、荒れ、火傷の原因になります。目にバッテリー液が入った場合、目をこすらずに水で15分以上洗浄してください。バッテリー液が皮膚に触れた場合は、大量の水と石けんで皮膚を洗う必要があります。医師にご相談ください。
・バッテリーは子供が近づけない場所に保管してください。
・バッテリーは清潔かつ乾燥した状態で保管してください。
・バッテリーの端子の汚れは、清潔で乾燥した布で清掃してください。
・バッテリーが完全に充電されたら、バッテリーをバッテリー充電器から外してください。 - 使用しないときや搬送中は、本製品からバッテリーを取り外してください。
・バッテリーはくぎ、ネジ、または宝飾品などの金属から離して保管してください。
操作
・バッテリーは、最初に使用する前に充電する必要があります。常にHusqvarna 40-C80 または QC250 充電器を使用してください。
・バッテリーは、周囲の温度が -10 ℃～40 ℃ (14～104 ℃) の場合にのみ使用してください。
- バッテリー充電器は、周囲の温度が 5 °C (41 °F) \~ 40 °C (104 °F) の場合にのみ使用してください。
・バッテリーの温度が 50 °C (122 °F) を超えると、バッテリーは充電されません。
・バッテリーインジケータボタンを押すと、バッテリーの充電状態の情報が表示されます。
バッテリーの充電方法
注意：バッテリー、バッテリー充電器、端子が清潔で乾いていることを確認します。バッテリーが汚れていたり、濡れていたりする場合は、バッテリーを充電器に入れないでください。
- バッテリー充電器を電源コンセントに接続します。充電 LED が 1 回点滅します。
注意：定格プレートで指定されている電圧と周波数の電源コンセントにのみバッテリー充電器を接続してください。
- バッテリーとバッテリー充電器の接続を接続します。充電 LED が点灯します。
- バッテリーが完全に充電されたら、バッテリーをバッテリー充電器から外します。バッテリーの状況を確認するには、バッテリーインジケータボタンを押します。LEDインジケータがすべて点灯したら、バッテリーはフル充電されています。
- 電源プラグを引いて、バッテリー充電器を電源コンセントから外します。電源コードを引っ張らないでください。
バッテリー LED インジケータ
ディスプレイには、充電の状況と、バッテリーに関する問題が表示されます。
| LED インジケータ バッテリーステータス(充電状態) | ||
| LED ライトが 1 つ点灯 該当なし バッテリーは 76% ~ 100% 充電済み。 | ||
| LED ライトが 3 つ点灯 バッテリーは 76% ~ | 100% 充電済み。 バッテリーは 51% ~ 75% 充電済み。 | |
| LED ライトが 2 つ点灯 バッテリーは 51% ~ | 75% 充電済み。 バッテリーは 26% ~ 50% 充電済み。 | |
| LED ライトが 1 つ点灯 バッテリーは 26% ~ | 50% 充電済み。 バッテリーは 6% ~ 25% 充電済み。 | |
| LED ライトが 1 つ点滅 バッテリーは 0% ~ | 25% 充電済み。 バッテリーは 0% ~ 5% 充電済み。 | |
Husqvarna Connect
Husqvarna Connect は、モバイルデバイス用の無料アプリです。Husqvarna Connect アプリは、お持ちの Husqvarna 製品の拡張機能を提供します。
· 拡張製品情報。
・製品の部品とサービスに関する情報とヘルプ。
Husqvarna Connect の使い方
-
Husqvarna Connect アプリをモバイルデバイスにダウンロードします。
-
Husqvarna Connect アプリで登録を行います。
- Husqvarna Connect アプリの指示に従い、本製品を接続して登録します。
注記：Husqvarna Connect アプリは一部の市場ではダウンロードできません。詳しくは、サービス代理店までお問い合わせください。
トラブルシューティング
| 条件 想定される障害 可能な手順 | ||
| バッテリー警告 LED が点滅します。動作 | 温度外です。バッテリーの温度が低すぎるかまたは高すぎるため、使用できません。 | バッテリーの温度が下がるまで待つか、屋内に入れて温度を上げます。バッテリーの温度が適切になると、使用できるようになります。バッテリーの温度が 50^ ( 122^ )を超えると、バッテリーは充電されません。 |
| バッテリーは周囲温度 - 10 40^ ( 14 104^ )で使用してください。 | ||
| バッテリー充電器は周囲の温度が 5^ 40^ の場合に使用してください。 | ||
| バッテリーは空です。バッテリーを充電してください。 | ||
| バッテリー充電 LED が点灯します。回復 | 不能なバッテリーエラーが発生しています。 | 販売店にお問い合わせください。 |
搬送と保管
・同梱のリチウムイオンバッテリーは、危険物の規制に関する規則に準拠しています。
- 民間の運送業者による商用輸送においては、梱包およびラベル付けに関して所定の要件に従ってください。
・本製品を発送する前に、危険物に関して特別な訓練を受けた担当者にご相談ください。該当するすべての国内規制に従ってください。
・バッテリーを梱包するときは、露出している端子にテープを貼ってください。バッテリーを固定し、動かないように梱包してください。
- 保管するときや搬送時はバッテリーを外してください。
・バッテリーとバッテリー充電器は、乾燥して湿気や霜がない場所に置いてください。
・静電気が発生する可能性のある場所に本製品を保管しないでください。
バッテリーは金属製の箱に保管しないでください。
・バッテリーは温度が5～25℃（41～77°F）の場所に保管し、直射日光から遠ざけてください。
・バッテリー充電器は温度が5～45℃（41～113°F）の場所に保管し、直射日光から遠ざけてください。
・バッテリー充電器は、周囲温度が 5℃ \~ 40℃ の場合にのみ使用してください。
・バッテリーを長期間保管するときは、充電量を30～50％にしてください。
・バッテリー充電器は、密閉した乾いた場所に保管してください。
・バッテリーの保管中は、バッテリー充電器から遠ざけてください。子供や許可されていない他の人が機器に触れないようにしてください。施錠できる場所に装置を保管してください。
- 製品を長期間保管する場合は、その前に製品を清掃し、よく点検しておいてください。
- 搬送中および保管中に製品が傷ついたり損傷したりしないように、製品の移動用ガードを使用してください。
- 搬送中は製品をしっかりと固定してください。
廃棄
このマークは、本製品が家庭ゴミではないことを示しています。電気および電子機器向けの地域の回収システムでリサイクルしてください。これによ
り、廃棄物の適切な管理が可能になります。詳細については、各地域の自治体、国内の廃棄物処理サービス、販売店または小売店にお問い合わせください。有害物質が含まれている可能性があるため、不適切に廃棄すると、環境や人の健康に悪影響を及ぼす可能性があります。
(图 1)
注記：マークは、製品または製品の容器に表示されています。
主要諸元
主要諸元については、バッテリーのシリアルプレートを参照してください。
認可されたバッテリー充電器
| バッテリー充電器 40-C80 QC250 | ||
| 電圧、V 36 36 | ||
| 入力電圧、V 100/240 100/240 | ||
| 周波数、Hz 50/60 50/60 | ||
| 電力、W 80 250 |
