Loại sản phẩm	Bộ sạc pin cho pin Li-ion Husqvarna
Thương hiệu	Husqvarna
Mẫu (bộ sạc)	40-C80 / QC250
Các mẫu pin tương thích	BLi10, BLi20, BLi30
Điện áp đầu vào	100–240 V
Tần số	50–60 Hz
Điện áp đầu ra	36 V
Công suất đầu ra	80 W (mẫu 40-C80) / 250 W (QC250)
Loại pin	Li-ion 36 V
Đèn báo LED	Có, để hiển thị trạng thái sạc và cảnh báo
Bảo vệ	Chống quá nhiệt, quá tải và ngắn mạch
Nhiệt độ hoạt động (bộ sạc)	5 °C đến 40 °C
Nhiệt độ hoạt động (pin)	−10 °C đến 40 °C
Trọng lượng (ước tính)	Khoảng 0,5 kg
Kích thước (ước tính)	Khoảng 15 x 8 x 5 cm
Tính năng chính	Sạc nhanh, chỉ báo trạng thái, tương thích Husqvarna Connect
Bảo dưỡng và vệ sinh	Làm sạch các cực bằng khăn khô, giữ khô ráo
Hướng dẫn an toàn	Không để tiếp xúc với nước, không sử dụng pin bị hỏng, để xa tầm tay trẻ em
Thông tin chung	Chỉ sử dụng với bộ sạc 40-C80 hoặc QC250; pin được mã hóa bằng phần mềm

Câu hỏi thường gặp - BLi30 HUSQVARNA

Làm thế nào để sạc pin Husqvarna BLi30?

Cắm bộ sạc vào ổ điện (100-240 V). Đặt pin vào bộ sạc. Đèn LED sạc sẽ sáng. Khi pin được sạc đầy (tất cả đèn sáng), hãy lấy pin ra khỏi bộ sạc. Rút phích cắm bộ sạc bằng cách kéo phích cắm, không kéo dây.

Các đèn LED trên pin có ý nghĩa gì?

Pin BLi30 có 4 đèn LED: 4 đèn sáng = 76-100%, 3 = 51-75%, 2 = 26-50%, 1 = 6-25%, 1 đèn nhấp nháy = 0-5%. Đèn cảnh báo nhấp nháy khi nhiệt độ quá cao/thấp hoặc pin hết.

Nhiệt độ lý tưởng để sạc là bao nhiêu?

Bộ sạc phải được sử dụng trong khoảng 5 °C đến 40 °C. Pin sẽ không sạc nếu nhiệt độ vượt quá 50 °C. Sử dụng pin trong khoảng -10 °C đến 40 °C.

Tôi có thể để pin trên bộ sạc liên tục không?

Không, hãy lấy pin ra khỏi bộ sạc khi pin đã được sạc đầy. Không để pin trong bộ sạc để tránh nguy cơ suy giảm.

Làm thế nào để vệ sinh pin và bộ sạc?

Làm sạch các cực bằng khăn sạch và khô. Giữ pin và bộ sạc sạch và khô. Không để chúng tiếp xúc với nước hoặc mưa.

Phải làm gì nếu đèn cảnh báo trên pin nhấp nháy?

Điều này cho thấy sự chênh lệch nhiệt độ: pin quá lạnh hoặc quá nóng. Hãy để pin nguội hoặc làm ấm đến nhiệt độ phòng (5-40 °C). Nếu đèn LED vẫn sáng liên tục, đó là lỗi vĩnh viễn; hãy liên hệ với đại lý của bạn.

Làm thế nào để bảo quản pin và bộ sạc trong thời gian dài?

Lấy pin ra khỏi sản phẩm và bộ sạc. Sạc pin ở mức 30% đến 50%. Bảo quản pin tránh đóng băng, độ ẩm và ánh nắng mặt trời, ở nhiệt độ từ 5 °C đến 25 °C. Cất bộ sạc trong phòng khô ráo và kín, nhiệt độ từ 5 °C đến 45 °C.

Những loại pin Husqvarna nào tương thích với bộ sạc này?

Bộ sạc này (40-C80 hoặc QC250) tương thích với pin Husqvarna chính hãng BLi10, BLi20 và BLi30 (36 V Li-ion). Không sử dụng pin khác.

Làm thế nào để vứt bỏ pin và bộ sạc?

Không vứt chúng vào rác thải sinh hoạt. Hãy mang chúng đến điểm thu gom thiết bị điện và điện tử (cửa hàng, bãi phế liệu). Tuân thủ các quy định địa phương.

Phải làm gì nếu bộ sạc hoặc pin bị trục trặc?

Tham khảo hướng dẫn khắc phục sự cố trong sách hướng dẫn: kiểm tra nhiệt độ, độ sạch của các cực và trạng thái sạc. Nếu sự cố vẫn tiếp diễn, hãy liên hệ với xưởng bảo dưỡng được ủy quyền của Husqvarna. Không tự ý sửa chữa.

HƯỚNG DẪN NGƯỜI DÙNG BLi30 HUSQVARNA

VI Sách huống dân sử dụng 194-199

ZH 操作手册 200-205

BLi10, BLi20, BLi30

BLi30 BLi10/BLi20 ④ 2 2 43 ③ BLi30 BLi Ah ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

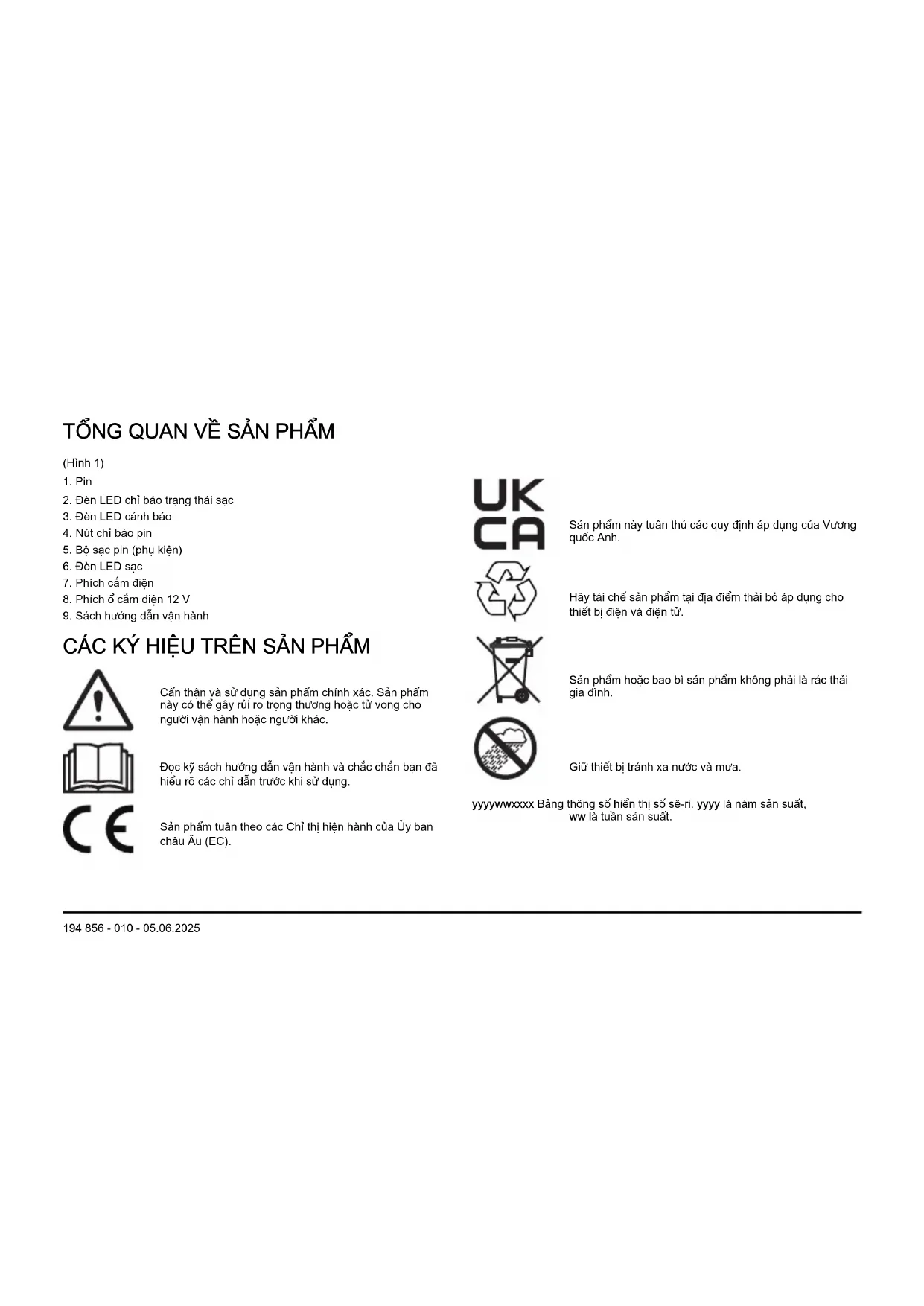

PRODUCT OVERVIEW

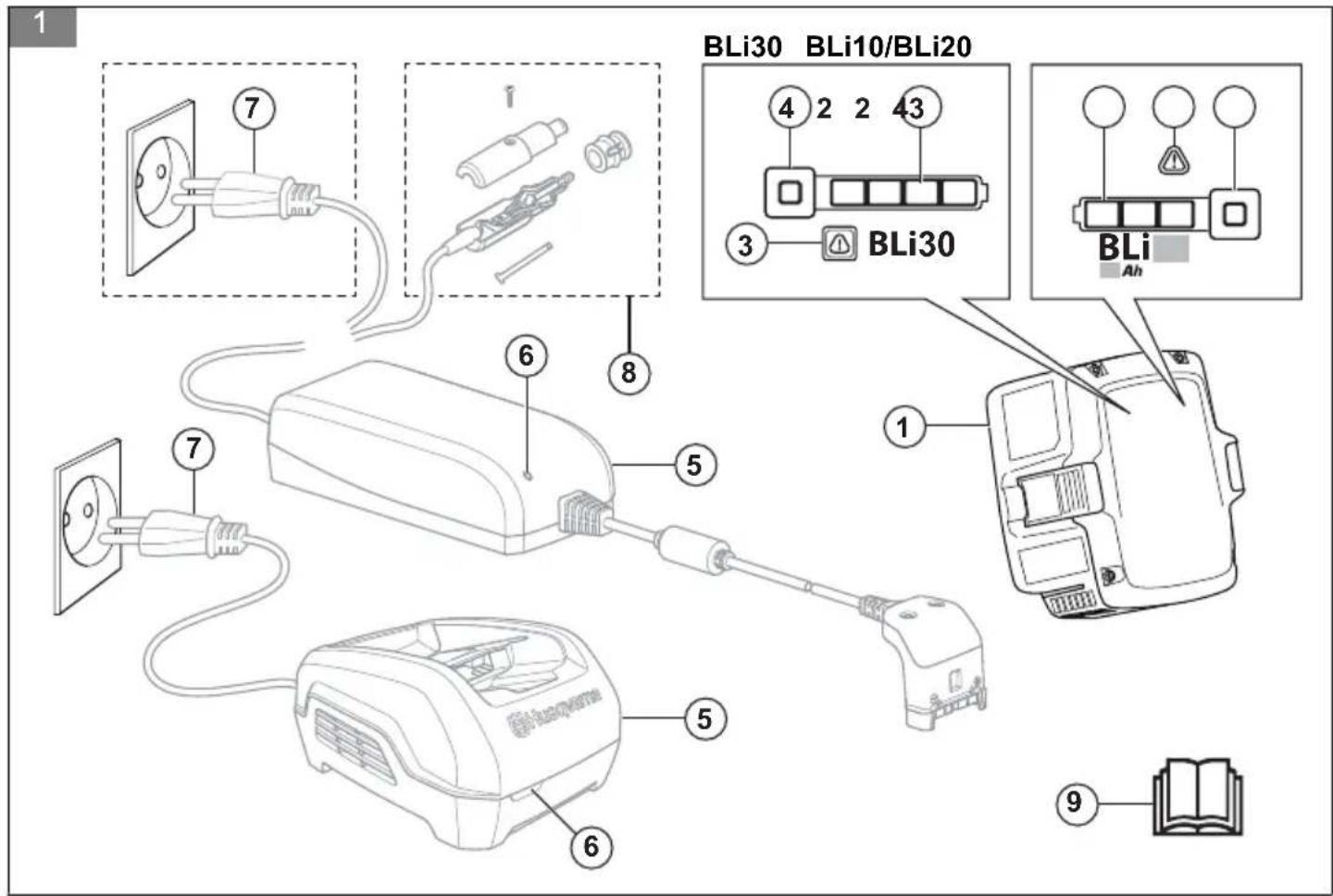

(Fig. 1)

1. Pin
2. Đèn LED chỉ báo trạng thái sạc
3. Đèn LED cảnh báo
4. Nút chỉ báo pin
5. Bộ sạc pin (phụ kiện)
6. Đèn LED sạc
7. Phích cấm điện
8. Phích ở cấm điện 12 V
9. Sách huống dẫn vận hành

CÁC KÝ HIỆU TRÊN SẢN PHẩm

Căn thận và sử dụng sản phẩm chính xác. Sản phẩm này có thể gây rủi ro trọng thương hoặc tử vong cho người vận hành hoặc người khác.

Đọc kỹ sách hướng dẫn vận hành và chắc chắn bạn đã hiểu rõ các chỉ dẫn trước khi sử dụng.

Sản phẩm tuân theo các Chỉ thị hiện hành của Ủy ban châu Âu (EC).

Sản phẩm này tuân thủ các quy định áp dụng của Vương quốc Anh.

Hãy tái chế sản phẩm tại địa điểm thải bỏ áp dụng cho thiết bị điện và điện tử.

Sàn phẩm hoặc bao bì sản phẩm không phải là rác thải gia đình.

Giữ thiết bị tránh xa nước và mưa.

yyyywwxxxx Bàng thông số hiển thị số sẽ-ri. yyyy là năm sản suất, ww là tuần sản suất.

Lưu ý: Những ký hiệu/đề-can khác trên sản phẩm cho biết các yêu cầu về chứng nhận dành cho một số khu vực thương mại khác.

Hư hồng sản phẩm

Chúng tôi không chịu trách nhiệm cho hư hỏng đối với sản phẩm nếu:

• sản phẩm bị sửa chữa sai cách.
• sản phẩm được sửa chữa bằng các bộ phận không do nhà sản xuất cung cấp hoặc không được nhà sản xuất phê duyệt.
• sàn phẩm có phụ kiện không do nhà sản xuất cung cấp hoặc không được nhà sản xuất phê duyệt.
• sản phẩm không được sửa chữa tại trung tâm bảo dưỡng được phê duyệt hoặc bởi cơ quan được phê duyệt.

Hỗ trợ

Đế nhân hỗ trợ về sản phẩm, hãy đi đến phần Hồ trợ trên để truy cập hướng dẫn, hướng dẫn khác phục sự cố hoặc sử dụng Trợ lý sản phẩm và Tự phục vụ Husqvarna (nếu có sẵn ở thị trường của bạn). Đế được hỗ trợ thêm về sản phẩm, hãy trao đổi với đại lý bảo dưỡng Husqvarna của bạn.

ĐỊNH NGHĨA AN TOÀN

Cảnh báo, cần thận và lưu ý được sử dụng để báo hiệu các phần đặc biệt quan trọng của sách hướng dẫn.

CẢNH BÁO: Được sử dụng khi có nguy cơ xảy ra thuống tích hoặc tử vong cho người vận hành hoặc người đúng xem nếu không tuân theo các chỉ dẫn trong sách huống dẫn.

CHÚ Ý: Được sử dụng khi có nguy cơ làm hồng sản phẩm, các vật liệu khác hoặc khu vực gần kè nếu không tuân theo các chỉ dẫn trong sách hướng dẫn.

Lưu ý: Được sử dụng đề cung cấp thêm thông tin cần thiết trong tỉnh huống cụ thể.

CHỈ DÃN AN TOÀN QUAN TRỌNG

CẢNH BÁO: Đọc toàn bộ cảnh báo an toàn và toàn bộ hướng dẫn. Không tuân theo những cảnh báo và chỉ dẫn có thể gây diện giật, gây cháy và/hoặc trọng thương.

Lưu ý: Lưu mọi cảnh báo và chỉ dẫn.

• Chỉ sử dụng bộ sạc pin, 40-C80 hoặc QC250 để sạc pin Husqvarna chính hăng. Pin được mã hóa phần mềm.
• Chỉ sử dụng pin BLi10, BLi20, BLi30 như là nguồn cấp điện cho các sản phẩm Husqvarna liên quan. Để ngăn thương tích, không được sử dụng pin như là nguồn cấp điện cho các thiết bị khác.
• Không được cố găng tháo hoặc sửa chữa pin. Môi hoạt động sửa chữa phải do đại lý được ủy quyền thực hiện.
• Giữ pin tránh xa ánh nắng mặt trời, nhiệt hoặc ngọn lửa trần. Pin có thể gây bống và/hoặc bống hóa chất.
• Không sử dụng pin hoặc bộ sạc pin bị hồng.
• Không được gây sốc cơ khí cho pin.

• Không được tháo pin khởi bao bì cho đến khi bạn cần sử dụng.

• Không được để axit của pin tiếp xúc với da bạn. Axit của pin gây thường tích cho da, ăn mòn và bóng. Nếu axit của pin bán vào mất, không được dụi mất mà phải rửa bằng nước trong ít nhất 15 phút. Nếu axit của pin tiếp xúc với da, bạn phải rửa da với thật nhiều nước và xà phòng. Nhận trợ giúp y tế.

• Giữ pin tránh xa trẻ em.
• Giữ pin sạch và khô.
• Lau các cực của pin bằng vài khô sạch nếu chúng bị bản.
• Không được đề pin trong bộ sạc pin khi đã sạc đầy.
• Tháo pin khởi sản phẩm khi bạn không sử dụng và trong quá trình vận chuyển.
• Bảo quản pin tránh xa các vật bằng kim loại chằng hạn như định, vít hoặc trang sức.

VÂN HÀNH

• Phải sạc pin trước khi bạn sử dụng lần đầu. Luôn sử dụng bộ sạc pin Husqvarna 40-C80 hoặc QC250.
• Chỉ sử dụng pin ở nơi có nhiệt độ môi trường tử -10°C (14°F) đến 40°C (104°F).
• Chỉ sử dụng bộ sạc pin ở nơi có nhiệt độ xung quanh từ 5°C (41°F) đến 40°C (104°F).
• Pin sẽ không sạc nếu nhiệt độ pin cao hơn 50°C (122°F).
• float nút chỉ báo pin để biết thông tin về tinh trạng sạc pin.

Cách sạc pin

CHÚ Ý: Đảm bảo pin, bộ sạc pin và các công trên pin sạch sẽ và khô ráo. Không được để pin trong bộ sạc pin nếu nó dính bán hoặc ướt.

1. Nôi bộ sạc pin với ở cấm điện. Đèn LED sạc nhập nháy 1 lần.

CHÚ Ý: Chỉ kết nối bộ sạc pin với ở cấm điện có điện áp và tần số được quy định trên biến thông số.

1. Kết nối pin vào bộ sạc pin. Đèn LED sạc sáng lên.
2. Thảo pin khởi bộ sạc pin khi sạc xong. Nhấn nút đèn chỉ báo pin để biết trạng thái pin. Pin được sạc đầy khi tất cả đèn LED chỉ báo sáng.
3. Rút phích cấm đề ngắt kết nối bộ sạc pin khởi ở cấm điện. Không được kéo dây điện.

Đèn LED chỉ báo pin

Màn hình cho biết tình trạng sạc và sự cố với pin, nếu có.

Đèn LED chỉ báo Trạng thái pin (tình trạng sạc)
	BLi10, BLi20 BLi30
4 đèn LED sáng Không áp dụng Pin sạc 76%	- 100%.
3 đèn LED sáng Pin sạc 76% - 100%. Pin sạc	51% - 75%.
2 đèn LED sáng Pin sạc 51% - 75%. Pin sạc	26% - 50%.
1 đèn LED sáng Pin sạc 26% - 50%. Pin sạc	6% - 25%.
1 đèn LED nhắp nháy Pin sạc 0% - 25%. Pin	sạc 0% - 5%.

Husqvarna Connect

Husqvarna Connect là ứng dụng miễn phí cho thiết bị di động của bạn. Ứng dụng Husqvarna Connect cung cấp các chức năng mở rộng cho sản phẩm Husqvarna của bạn.

• Thông tin sản phẩm mở rộng.
• Thông tin về, và trợ giúp về các bộ phận sản phẩm và dịch vụ bảo dưỡng.

Cách bắt đầu sử dụng Husqvarna Connect

1. Tài xuống ứng dụng Husqvarna Connect trên thiết bị di động của bạn.

2. Đăng kýHusqvarna Connect trong ứng dụng.

3. Làm theo các bước hướng dẫn trong ứng dụng Husqvarna Connect để kết nối và đăng ký sản phẩm.

Lưu ý: Úng dụng Husqvarna Connect không có sẵn để tải xuống ở tất cả các thị trường. Trao đối với đại lý bảo dưỡng để biết thêm thông tin.

KHẮC PHỤC SỰ CỐ

Tình trạng Lỗi có thể Quy trình khả thi
Đèn LED cảnh báo của pin nhập nháy. Sai lệch nhiệt độ, pin quá lạnh hoặc quá nóng để sử dụng.	Để pin người hoặc đem pin vào trong nhà để làm ẩm pin. Khi pin ở đúng nhiệt độ, bạn có thể tiếp tục sử dụng. Pin sẽ không sạc nếu nhiệt độ pin cao hơn 50 ^ ( 122 ^ ).
	Sử dụng pin ở nhiệt độ môi trường từ -10^ ( 14^ ) đến 40^ ( 104^ ).
	Sử dụng bộ sạc pin ở nhiệt độ môi trường từ 5^ ( 41^ ) đến 40^ ( 104^ ).
	Pin cạn. Sạc pin.
Đèn LED cảnh báo của pin sáng lên. Lỗi pin vĩnh viễn. Trao đổi với đại lý của bạn.

Vận chuyển và bảo quản

• Pin Li-ion được cấp tuân thủ các yêu cầu Pháp chế về hàng hóa nguy hiểm.
• Tuân thủ yêu cầu đặc biệt trên bao bì và nhân cho vận chuyển thương mại, bao gồm các bên thứ ba và đại lý vận tải.
• Trao đổi với người được đào tạo đặc biệt về vật liệu nguy hiểm trước khi bạn gửi sản phẩm. Tuân thủ tất cả các quy định áp dụng của quốc gia.
• Sử dụng bằng dính trên các tiếp xúc hồ khi bạn đặt pin vào gói. Đặt pin vào gói thật khít để ngăn dịch chuyển.
• Tháo pin để bảo quản hoặc vận chuyển.

• Đặt pin và bộ sạc pin vào nơi khô ráo và không có hơi ẩm hoặc bằng giá.

• Không bảo quản pin ở những vị trí có thể xảy ra điện tỉnh. Không được bảo quản pin trong hộp kim loại.

• Bảo quản pin ở nơi có nhiệt độ từ 5°C/41°F đến 25°C/77°F và tránh ánh nắng mặt trời trực tiếp.
• Bảo quan bộ sạc pin ở nơi có nhiệt độ từ 5°C/41°F đến 45°C/113°F và tránh ánh năng mặt trời trực tiếp.
• Chỉ sử dụng bộ sạc pin ở nơi có nhiệt độ môi trường từ 5°C/41°F đến 40°C/104°F.
• Sạc pin từ 30% đến 50% trước khi bảo quản pin trong thời gian dài.
• Bảo quan bộ sạc pin ở nơi kín và khô ráo.

• Giữ pin tránh xa bộ sạc pin trong khi bảo quản. Không để trẻ em và người không được ủy quyền khác chậm vào thiết bị. Giữ thiết bị ở không gian bạn có thể khóa.

• Vệ sinh sản phẩm và bảo dưỡng đầy đủ trước khi bảo quản sản phẩm trong thời gian dài.

• Sử dụng bộ phận bảo vệ khi vận chuyển trên sản phẩm để ngăn thương tích hoặc tổn hại cho sản phẩm trong quá trình vận chuyển và bảo quản.
• Gắn sản phẩm an toàn trong khi vận chuyển.

Thải bỏ

Biểu tương nghĩa là sản phẩm không phải là rác thải gia đình. Tái chế sản phẩm thông qua hệ thống thu gom địa phương dành cho thiết bị điện và điện tử. Hành động này góp phần vào việc quản lý đúng cách rác thải hết hạn sử dụng. Liên lạc với các cơ quan quản lý địa phương, dịch vụ rác thải nhà ở, đại lý hoặc nhà bán lẻ của bạn để biết thông tin. Thái bỏ không chính xác tiềm ấn ảnh hưởng tiêu cực lên môi trường và sức khỏe con người do sự hiện diện tiềm ấn của các chất nguy hiểm.

(Hinh 1)

Lưu ý: Biểu tượng nằm trên sản phẩm hoặc bao bì sản phẩm.

Dữ LIỆU KỸ THUẬT

Đế biết dữ liệu kỹ thuật, hãy tham khảo biển thông số của pin.

Bộ sạc pin được pin được phê duyệt

Bộ sạc pin 40-C80 QC250
Điện áp, V 36 36
Điện áp đầu vào, V 100-240 100-240
Tần số, Hz 50-60 50-60
Công suất, W 80 250
