Thương hiệu	Husqvarna
Mẫu mã	BLi200X
Loại sản phẩm	Bộ sạc pin
Pin tương thích	Husqvarna BLi100, BLi200, BLi300, BLi200X
Điện áp đầu vào	100-240 V AC
Tần số đầu vào	50-60 Hz
Nhiệt độ sạc	5 °C đến 40 °C
Nhiệt độ sử dụng pin	-10 °C đến 40 °C
Đèn báo LED	Sạc, lỗi sạc, lỗi pin, trạng thái sạc
Chức năng chính	Sạc an toàn pin Li-ion Husqvarna, bảo vệ quá áp và nhiệt độ khắc nghiệt
Bảo dưỡng và vệ sinh	Lau sạch các cực bằng vải khô, bảo quản nơi khô ráo và sạch sẽ
Bảo quản	Nhiệt độ 5 °C đến 25 °C, tránh ánh sáng và sương giá
An toàn	Không sử dụng pin hoặc bộ sạc bị hỏng, không để gần nhiệt hoặc lửa, tuân theo hướng dẫn trong sách hướng dẫn
Phụ tùng thay thế và khả năng sửa chữa	Chỉ sửa chữa bởi đại lý được ủy quyền, sử dụng linh kiện chính hãng Husqvarna
Thông tin chung	Tuân thủ chỉ thị CE và UK, tái chế qua các kênh thích hợp

Câu hỏi thường gặp - BLi200X HUSQVARNA

Tôi có thể sạc những loại pin nào với Husqvarna BLi200X?

Bộ sạc BLi200X được thiết kế để sạc pin Husqvarna chính hãng dòng BLi100, BLi200, BLi300 và BLi200X. Chỉ sử dụng pin đã được phê duyệt.

Làm thế nào để sạc pin đúng cách?

Đặt pin vào bộ sạc. Đèn LED sạc sáng để xác nhận kết nối. Sạc hoàn tất khi tất cả đèn LED trên pin sáng. Sau đó rút pin ra.

Nhiệt độ khuyến nghị để sạc là bao nhiêu?

Chỉ sử dụng bộ sạc trong khoảng 5 °C đến 40 °C. Pin sẽ không sạc nếu nhiệt độ vượt quá 50 °C hoặc quá thấp.

Đèn LED lỗi trên pin nhấp nháy có nghĩa là gì?

Điều này cho thấy chênh lệch nhiệt độ: pin quá lạnh hoặc quá nóng. Để pin nguội hoặc làm ấm đến nhiệt độ phòng trước khi sử dụng.

Phải làm gì nếu đèn LED lỗi pin vẫn sáng?

Điều này có thể báo hiệu chênh lệch điện áp giữa các cell (lớn hơn 1 V). Liên hệ đại lý ủy quyền để kiểm tra.

Làm thế nào để bảo quản pin lâu dài?

Bảo quản pin ở nơi khô ráo, sạch sẽ, tránh sương giá, nhiệt độ từ 5 °C đến 25 °C. Sạc pin ở mức 30-50% trước khi bảo quản lâu dài.

Tôi có thể để pin trong bộ sạc sau khi sạc xong không?

Không, hãy rút pin khỏi bộ sạc khi đã sạc đầy. Không để pin trong bộ sạc.

Làm thế nào để vệ sinh bộ sạc hoặc pin?

Sử dụng vải sạch và khô để lau các cực của pin. Giữ bộ sạc sạch và khô.

Làm thế nào để xử lý bộ sạc hoặc pin khi hết hạn sử dụng?

Không vứt chúng cùng rác thải sinh hoạt. Hãy mang đến điểm thu gom thiết bị điện và điện tử hoặc bãi rác thải.

Bộ sạc có tương thích với tất cả sản phẩm Husqvarna không?

Nó dành cho sản phẩm Husqvarna sử dụng pin BLi100/200/300/200X. Không sử dụng cho các thiết bị khác.

HƯỚNG DẪN NGƯỜI DÙNG BLi200X HUSQVARNA

VI Sách huống dân sử dụng 177-182

ZH 操作手册 183-188

BLi100/200/300/200X

1 2 3 4 5 6 7 8 BLi Aa 1 2 3 4 Husqvarna Husqvarna 2

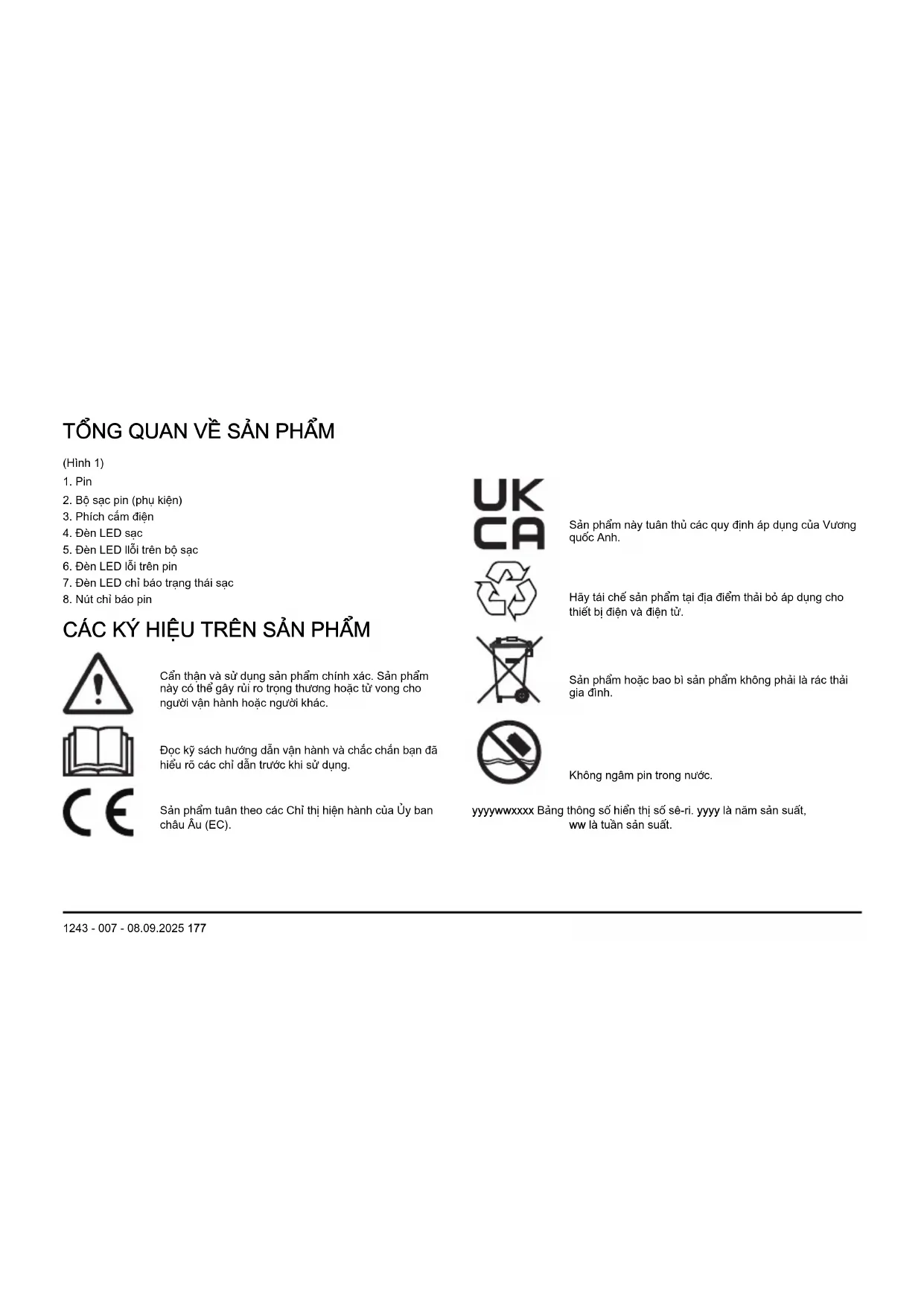

PRODUCT OVERVIEW

(Fig. 1)

1. Pin
2. Bộ sạc pin (phụ kiện)
3. Phích cấm điện
4. Đèn LED sac
5. Đèn LED Ilõi trên bộ sạc
6. Đèn LED lỗi trên pin
7. Đèn LED chỉ báo trạng thái sạc
8. Nút chỉ báo pin

CÁC KÝ HIỆU TRÊN SẢN PHẨM

Căn thận và sử dụng sản phẩm chính xác. Sản phẩm này có thể gây rủi ro trọng thương hoặc tử vong cho người vận hành hoặc người khác.

Đọc kỹ sách hướng dẫn vận hành và chắc chắn bạn đã hiểu rõ các chỉ dẫn trước khi sử dụng.

Sản phẩm tuân theo các Chỉ thi hiện hành của Ủy ban châu Âu (EC).

Sản phẩm này tuân thủ các quy định áp dụng của Vương quốc Anh.

Hãy tái chế sản phẩm tại địa điểm thải bỏ áp dụng cho thiết bị điện và điện tử.

Sàn phẩm hoặc bao bì sản phẩm không phải là rác thải gia đình.

Không ngâm pin trong nước.

yyyywwxxxx Bàng thông số hiển thị số sẽ-ri. yyyy là năm sản suất, ww là tuần sản suất.

Lưu ý: Những ký hiệu/đề-can khác trên sản phẩm cho biết các yêu cầu về chứng nhận dành cho một số khu vực thương mại khác.

Hu' hồng sản phẩm

Chúng tôi không chịu trách nhiệm cho hư hỏng đối với sản phẩm nếu:

• sản phẩm bị sửa chữa sai cách.
• sản phẩm được sửa chữa bằng các bộ phận không do nhà sản xuất cung cấp hoặc không được nhà sản xuất phê duyệt.
• sàn phẩm có phụ kiện không do nhà sản xuất cung cấp hoặc không được nhà sản xuất phê duyệt.
• sản phẩm không được sửa chữa tại trung tâm bảo dưỡng được phê duyệt hoặc bởi cơ quan được phê duyệt.

ĐỊNH NGHĨA AN TOÀN

Cảnh báo, cần thân và lưu ý được sử dụng để báo hiệu các phần đặc biệt quan trọng của sách hướng dẫn.

CẢNH BÁO: Được sử dụng khi có nguy cơ xảy ra thuống tích hoặc tử vong cho người vận hành hoặc người đúng xem nếu không tuân theo các chỉ dẫn trong sách hướng dẫn.

CHÚ Ý: Được sử dụng khi có nguy cơ làm hồng sản phẩm, các vật liệu khác hoặc khu vực gần kè nếu không tuân theo các chỉ dẫn trong sách hướng dẫn.

Lưu ý: Được sử dụng để cung cấp thêm thông tin cần thiết trong tỉnh huống cụ thể.

CHỈ DÃN AN TOÀN QUAN TRỌNG

CẢNH BÁO: Đọc toàn bộ cảnh báo an toàn và toàn bộ hướng dẫn. Không tuân theo những cảnh báo và chỉ dẫn có thể gây điện giật, gây cháy và/hoặc trọng thương.

Lưu ý: Lưu mọi cảnh báo và chỉ dãn.

• Chỉ sử dụng bộ sạc pin Husqvarna được phê duyệt để sạc pin chính hăng Husqvarna. Pin được mã hóa phần mềm.
• Chỉ sử dụng các loại pin BLi100/200/300/200X không phải pin sạc làm nguồn cấp điện cho các sản phẩm Husqvarna liên quan. Để ngăn thương tích, không được sử dụng pin như là nguồn cấp điện cho các thiết bị khác.
• Không được cố gắng tháo hoặc sửa chữa pin. Môi hoạt động sửa chữa phải do đại lý được ủy quyền thực hiện.
• Giữ pin tránh xa ánh náng mặt trời, nhiệt hoặc ngọn lừa tràn. Pin có thể gây bồng và/hoặc bồng hóa chất.
• Không sử dụng pin hoặc bộ sạc pin bị hồng.
• Không được gây sốc cơ khí cho pin.
• Không được tháo pin khởi bao bì cho đến khi bạn cần sử dụng.

• Không được để axit của pin tiếp xúc với da bạn. Axit của pin gây thương tích cho da, ăn môn và bông. Nếu axit của pin bán vào mắt, không được dụi mất mà phải rửa bằng nước trong ít nhất 15 phút. Nếu axit của pin tiếp xúc với da, bạn phải rửa da với thật nhiều nước và xà phòng. Nhận trợ giúp y tế.

• Giữ pin tránh xa trẻ em.

• Giữ pin sạch và khô.
• Lau các cực của pin bằng vài khô sach nếu chúng bị bản.
• Không được đề pin trong bộ sạc pin khi đã sạc đầy.
• Tháo pin khởi sản phẩm khi bạn không sử dụng và trong quá trình vận chuyển.
• Bảo quản pin tránh xa các vật bằng kim loại chằng hạn như định, vít hoặc trang sức.

Husqvarna Connect

Husqvarna Connect là ứng dụng miễn phí cho thiết bị di động của bạn. Úng dụng Husqvarna Connect cung cấp các chức năng mở rộng cho sản phẩm Husqvarna của bạn.

• Thông tin sản phẩm mở rộng.
• Thông tin về, và trợ giúp về các bộ phận sản phẩm và dịch vụ bảo dưỡng.

Cách bắt đầu sử dụng Husqvarna Connect

1. Tài xuống ứng dụng Husqvarna Connect trên thiết bị di động của bạn.
2. Đăng kýHusqvarna Connect trong ứng dụng.
3. Làm theo các bước hướng dẫn trong ứng dụng Husqvarna Connect để kết nối và đăng ký sản phẩm.

Lưu ý: Ứng dụng Husqvarna Connect không có sẵn để tải xuống ở tất cả các thị trường. Trao đổi với đại lý bảo dưỡng để biết thêm thông tin.

VÂN HÀNH

• float nút chí báo pin để khởi động pin trước khi sử dụng.
- Phải sạc pin trước khi bạn sử dụng lần đầu. Chỉ sử dụng bộ sạc pin Husqvarna được phê duyệt.
- Chỉ sử dụng pin ở nơi có nhiệt độ môi trường từ -10°C (14°F) đến 40°C (104°F).
- Giảm khởi lượng công việc và/hoặc tốc độ khi chỉ báo nhiệt độ pin đang nhập nháy.

Lưu ý: Khối lượng công việc nặng khi nhiệt độ pin dưới 0°C (32°F) có thể gây lỗi pin tạm thời.

• Chỉ sử dụng bộ sạc pin ở nơi có nhiệt độ môi trường từ 5°C (41°F) đến 40°C (104°F).
• Pin sẽ không sac nếu nhiệt độ pin cao hơn 50°C (122°F).
• float nút chỉ báo pin để biết thông tin về tình trạng sac pin.

Cách sạc pin

Sạc pin trước khi vận hành lần đầu. Pin mới được sạc đến 30%. float nút chỉ báo pin để biết thông tin về tình trạng sạc pin.

CHÚ Ý: Chỉ sạc pin ở nơi có nhiệt độ xung quanh từ 5°C (41°F) đến 40°C (114°F).

CHÚ Ý: Chỉ sử dụng pin ở nơi có nhiệt độ xung quanh từ -10°C (14°F) đến 40°C (104°F).

Lưu ý: Pin sẽ không sạc nếu nhiệt độ pin quá cao hoặc quá thấp.

1. Lắp pin vào bộ sạc pin. Khỉ đèn LED sạc trên bộ sạc pin sáng lên, pin được kết nối chính xác với bộ sạc pin.

2. Pin được sạc dày khi tất cả đèn LED trên đèn LED chỉ báo trên pin đều sáng.

3. Tháo pin khởi bộ sạc pin.

Đèn LED chỉ báo pin

Màn hình cho biết tính trạng sạc và sự cố với pin, nếu có.

Đèn LED chỉ báo Trạng thái pin (tỉnh trạng sạc)
4 đèn LED sáng Pin sạc 76% - 100%.
3 đèn LED sáng Pin sạc 51% - 75%.
2 đèn LED sáng Pin sạc 26% - 50%.
1 đèn LED sáng Pin sạc 6% - 25%.
1 đèn LED nhắp nháy Pin sạc 0% - 5%.

KHẮC PHỤC SỰ CỐ

Triệu chứng Nguyên nhân Hành động
Đèn LED lỗi của pin nhập nháy. Sai lệch nhiệt độ, pin quá lạnh hoặc quá nóng để sử dụng.	Để pin người hoặc đem pin vào trong nhà để làm ẩm pin. Khi pin ở đúng nhiệt độ, bạn có thể tiếp tục sử dụng. Sử dụng pin ở nhiệt độ môi trường từ -10°C (14°F) đến 40°C (104°F).
	Pin cạn. Sạc pin.
Đèn LED lỗi của pin sáng lên. Khác biệt pin quả lớn (1V). Trao đổi với đại lý của bạn.

Vận chuyển và bảo quản

• Pin Li-ion được cấp tuân thủ các yêu cầu Pháp chế về hàng hóa nguy hiểm.
• Tuân thủ yêu cầu đặc biệt trên bao bì và nhân cho vận chuyển thương mại, cũng như yêu cầu từ các bên thứ ba và đại lý vận tải.
• Trao đổi với người được đào tạo đặc biệt về vật liệu nguy hiểm trước khi bạn gửi sản phẩm. Tuân thủ tất cả các quy định áp dụng của quốc gia.
• Sử dụng bằng trên các cực tiếp xúc khi bạn đặt pin vào gói. Đặt pin vào gói thật khít đề ngăn hư hỏng và sự cố.
• Không bảo quản pin ở những vị trí có thể xảy ra điện tỉnh. Không được bảo quản pin trong hộp kim loại.
• Đế pin ở nơi khô ráo, không đóng băng và sạch sẽ với nhiệt độ chính xác.

• Bảo quản pin ở nơi có nhiệt độ từ 5°C (41°F) đến 25°C (77°F). Giữ pin tránh xa ánh mặt trời.

• Sạc pin từ 30% đến 50% trước khi bảo quản pin trong thời gian dài.

• Vệ sinh pin trước khi bảo quản.

Thải bỏ

Biểu tượng nghĩa là sản phẩm không phải là rác thải gia đình. Tái chế sản phẩm thông qua hệ thống thu gom địa phương dành cho thiết bị điện và điện tử. Hành động này góp phần vào việc quản lý đúng cách rác thải hết hạn sử dụng. Liên lạc với các cơ quan quản lý địa phương, dịch vụ rác thải nhà ở, đai lý hoặc nhà bán lẻ của bạn để biết thông tin. Thải bờ không chính xác tiềm ấn ảnh hưởng tiêu cực lên môi trường và sức khỏe con người do sự hiện diện tiềm ấn của các chất nguy hiểm.

Lưu ý: Biểu tượng nằm trên sản phẩm hoặc bao bì sản phẩm.

DŨ LIÊU KỸ THUÂT

Đế biết dữ liệu kỹ thuật, hãy tham khảo biển thông số của pin.

Bảng 30: Bộ sạc pin được pin được phê duyệt

	QC330 QC500	40-C500X 40	C750X
Điện áp, V 36	36 36 36
Điện áp đầu vào, V	100-240 100-240	100-240 100-240	0-240
Tần số, Hz 50	60 50-60 50-60	50-60
Công suất, W	330 500 500	750
