BLi200X - Ładowarka do baterii HUSQVARNA - Bezpłatna instrukcja obsługi

Marka	Husqvarna
Model	BLi200X
Typ produktu	Ładowarka akumulatora
Kompatybilne akumulatory	Husqvarna BLi100, BLi200, BLi300, BLi200X
Napięcie wejściowe	100-240 V AC
Częstotliwość wejściowa	50-60 Hz
Temperatura ładowania	5 °C do 40 °C
Temperatura użytkowania akumulatora	-10 °C do 40 °C
Wskaźniki LED	Ładowanie, błąd ładowarki, błąd akumulatora, stan naładowania
Główne funkcje	Bezpieczne ładowanie akumulatorów Li-ion Husqvarna, ochrona przed przepięciami i ekstremalnymi temperaturami
Konserwacja i czyszczenie	Czyścić styki suchą szmatką, przechowywać w suchym i czystym miejscu
Przechowywanie	Temperatura 5 °C do 25 °C, chronić przed światłem i mrozem
Bezpieczeństwo	Nie używać uszkodzonego akumulatora ani ładowarki, nie wystawiać na działanie ciepła ani ognia, postępować zgodnie z instrukcją obsługi
Części zamienne i naprawialność	Naprawy wyłącznie przez autoryzowanego dealera, używać oryginalnych części Husqvarna
Informacje ogólne	Zgodny z dyrektywami UE i UK, utylizacja poprzez odpowiednie kanały recyklingu

Często zadawane pytania - BLi200X HUSQVARNA

Jakie akumulatory mogę ładować za pomocą Husqvarna BLi200X?

Ładowarka BLi200X jest przeznaczona do ładowania oryginalnych akumulatorów Husqvarna serii BLi100, BLi200, BLi300 i BLi200X. Używaj wyłącznie zatwierdzonych akumulatorów.

Jak prawidłowo ładować akumulator?

Umieść akumulator w ładowarce. Zapala się dioda LED ładowania, potwierdzając połączenie. Ładowanie jest zakończone, gdy wszystkie diody LED akumulatora świecą. Następnie wyjmij akumulator.

Jakie są zalecane temperatury ładowania?

Używaj ładowarki wyłącznie w temperaturze od 5 °C do 40 °C. Akumulator nie ładuje się, jeśli jego temperatura przekracza 50 °C lub jest zbyt niska.

Co oznacza miganie diody błędu na akumulatorze?

Oznacza to odchylenie temperatury: akumulator jest zbyt zimny lub zbyt gorący. Pozwól mu ostygnąć lub ogrzej go do temperatury pokojowej przed użyciem.

Co zrobić, jeśli dioda błędu akumulatora pozostaje zapalona?

Może to sygnalizować różnicę napięcia między ogniwami (powyżej 1 V). Skontaktuj się z autoryzowanym dealerem w celu sprawdzenia.

Jak przechowywać akumulator przez dłuższy czas?

Przechowuj go w suchym i czystym miejscu, chronionym przed mrozem, w temperaturze od 5 °C do 25 °C. Przed dłuższym przechowywaniem naładuj go do 30-50%.

Czy mogę pozostawić akumulator w ładowarce po naładowaniu?

Nie, wyjmij akumulator z ładowarki po całkowitym naładowaniu. Nie przechowuj go w ładowarce.

Jak czyścić ładowarkę lub akumulator?

Użyj czystej i suchej szmatki do czyszczenia styków akumulatora. Utrzymuj ładowarkę w czystości i suchości.

Jak utylizować ładowarkę lub akumulator po zakończeniu eksploatacji?

Nie wyrzucaj ich razem z odpadami domowymi. Oddaj je do punktu zbiórki sprzętu elektrycznego i elektronicznego lub do PSZOK-u.

Czy ładowarka jest kompatybilna ze wszystkimi produktami Husqvarna?

Jest przeznaczona do produktów Husqvarna korzystających z akumulatorów BLi100/200/300/200X. Nie używaj jej do innych urządzeń.

INSTRUKCJA OBSŁUGI BLi200X HUSQVARNA

PL Instrukcja obsługi 123-128

PT Manual do utilizador 129-134

RO Instructiuni de utilizare 135-140

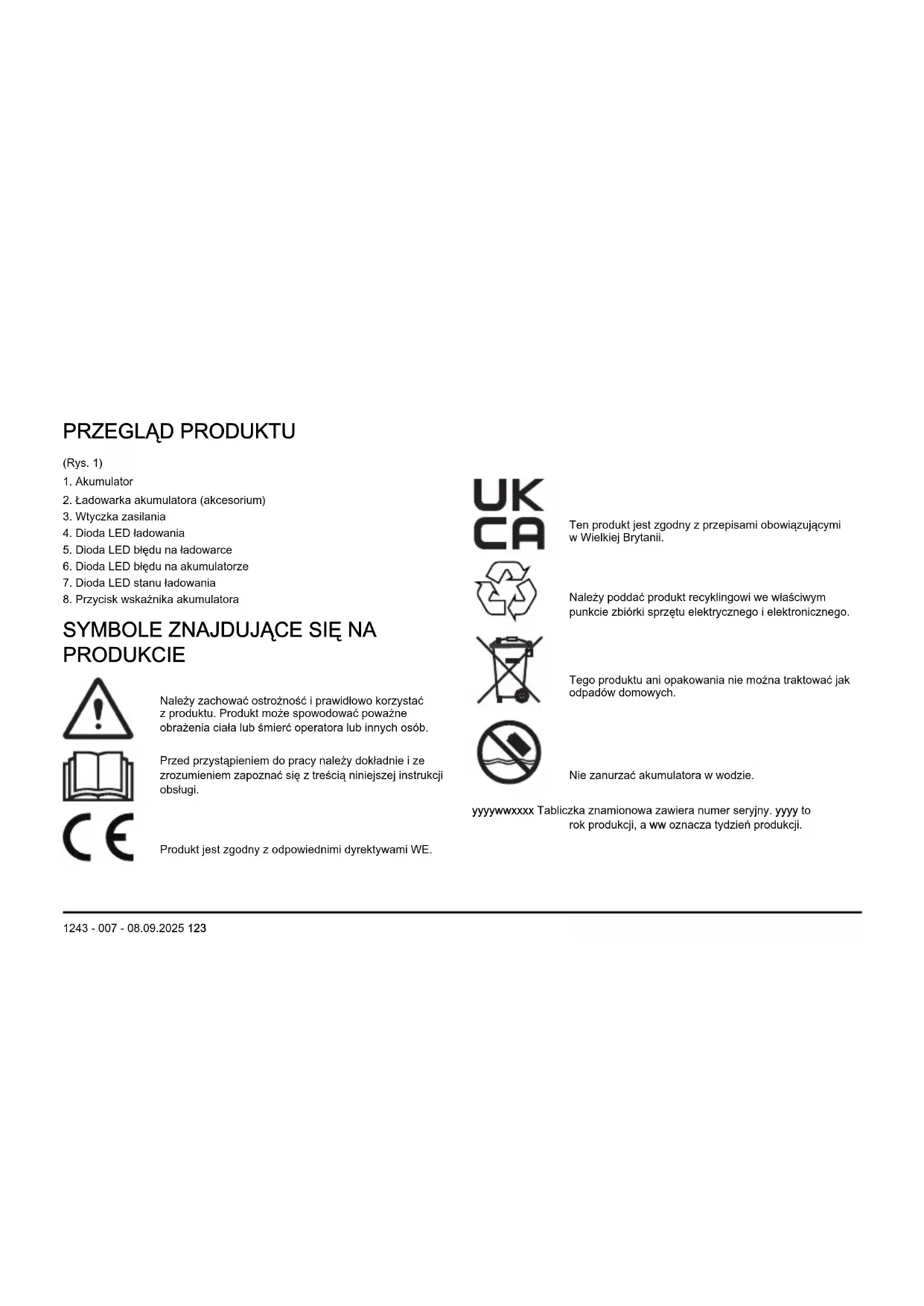

1. Akumulator
2. Ładowarka akumulatora (akcesorium)
3. Wtyczka zasilania
4. Dioda LED ładowania
5. Dioda LED błędu na ładowarce
6. Dioda LED błędu na akumulatorze
7. Dioda LED stanu ładowania
8. Przycisk wskaźnika akumulatora

SYMBOLE ZNAJDUJĄCE SIĘ NA PRODUKCIE

! CE

Należy zachować ostrożność i prawidłowo korzystać z produktu. Produkt może spowodować poważne obrażenia ciała lub śmierć operatora lub innych osób.

Przed przystąpieniem do pracy należy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji obsługi.

Produkt jest zgodny z odpowiednimi dyrektywami WE.

Ten produkt jest zgodny z przepisami obowiązującymi w Wielkiej Brytanii.

Należy poddać produkt recyklingowi we właściwym punkcie zbiórki sprzętu elektrycznego i elektronicznego.

Tego produktu ani opakowania nie można traktować jak odpadów domowych.

Nie zanurzać akumulatora w wodzie.

yyyywwxxxx Tabliczka znamionowa zawiera numer seryjny. yyyy to rok produkcji, a ww oznacza tydzień produkcji.

Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w niektórych obszarach komercyjnych.

Uszkodzenie produktu

Nie odpowiadamy za uszkodzenia naszego produktu, w przypadku gdy:

• produkt jest nieprawidłowo naprawiany.
• produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta.
• produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.
• produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę.

DEFINICJE DOTYCZĄCE BEZPIECZEŃSTWA

Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi.

OSTRZEŻENIE: Stosuje się, gdy istnieje ryzyko poważnych obrażeń lub śmierci operatora albo osób postronnych w wyniku nieprzestrzegania instrukcji obsługi.

UWAGA: Stosuje się, gdy istnieje ryzyko uszkodzenia produktu, innych materiałów lub otoczenia w wyniku nieprzestrzegania instrukcji obsługi.

Uwaga: Stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji.

WAŻNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

OSTRZEŻENIE: Należy dokładnie przeczytać wszystkie ostrzeżenia i instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/łub poważne obrażenia.

Uwaga: Należy stosować się do wszystkich ostrzeżeń i poleceń.

• Do ładowania oryginalnych akumulatorów Husqvarna należy używać wyłącznie ładowarek zatwierdzonych przez firmę Husqvarna. Akumulatory są zabezpieczone szyfrem programowym.
• Jako źródła zasilania do powiązanych produktów BLi100/200/300/200X należy używać akumulatorów Husqvarna. Aby uniknąć obrażeń, nie należy używać akumulatora jako źródła zasilania innych produktów.
• Nie należy podejmować prób rozmontowania lub naprawy akumulatora. Wszystkie naprawy muszą być wykonywane wyłącznie przez zaaprobowanego dealera.
• Chronić akumulator przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą i otwartym płomieniem. Akumulator może spowodować oparzenia i/lub oparzenia chemiczne.
• Nie należy używać uszkodzonego akumulatora ani uszkodzonej ładowarki.

• Akumulator należy chronić przed uszkodzeniami mechanicznymi

• Akumulator należy wyjmować z opakowania dopiero przed jego użyciem.

• Nie należy pozwalać na wejście kwasu akumulatorowego w kontakt ze skórą. Kwas akumulatorowy powoduje obrażenia skóry, korozję i oparzenia. W przypadku dostania się kwasu akumulatorowego do oczu nie należy ich przecierać, tylko płukać je wodą przez przynajmniej 15 minut. Jeśli kwas akumulatorowy wejdzie w kontakt ze skórą, należy oczyścić skórę dużą ilością wody z mydłem. Uzyskać pomoc medyczną
• Przechowywać akumulator z dala od dzieci.
• Akumulator powinien być czysty i suchy.
• W przypadku zabrudzenia styków akumulatorów wyczyścić je czystą, suchą szmatką.
• Po pełnym naładowaniu akumulatora nie należy przechowywać go w ładowarce.
• Należy wyjąć akumulator z produktu na czas jego transportu i w czasie, gdy nie jest on używany.
• Przechowywać akumulatory z dala od metalowych przedmiotów, takich jak gwoździe, śruby czy bizuteria.

Husqvarna Connect

Husqvarna Connect to darmowa aplikacja na urządzenia mobilne. Aplikacja Husqvarna Connect zapewnia dodatkowe funkcje dla produktu Husqvarna.

• Szczegółowe informacje dotyczące produktu.
• Informacje dotyczące produktu oraz pomoc w wyborze części i konserwacji.

Rozpoczęcie użytkowania Husqvarna Connect

1. Pobrać aplikację Husqvarna Connect na urządzeniu przenośnym.

2. Łaczenie w aplikacji Husqvarna Connect.

3. Wykonać instrukcje wyświetlane w aplikacji Husqvarna Connect, aby nawiązać połączenie i zarejestrować produkt.

Uwaga: Aplikacja Husqvarna Connect nie jest dostępna do pobrania na wszystkich rynkach. Dodatkowe informacje można uzyskać w centrum serwisowym.

OBSŁUGA

• Przed przystąpieniem do obsługi nacisnąć przycisk wskaźnika akumulatora, aby uruchomić akumulator.
• Przed pierwszym użyciem akumulator należy naładować. Należy zawsze używać ładowarki zatwierdzonej przez firmę Husqvarna.
• Zakres temperatury otoczenia, w jakiej można używać akumulatora wynosi -10–40°C (14–104°F).
• Jeśli wskaźnik temperatury akumulatora miga, należy zmniejszyć obciążenie i/lub prędkość.

Uwaga: Duże obciążenie przy temperaturze akumulatora poniżej 0°C (32°F) może spowodować tymczasową awarię akumulatora.

• Ładowarkę należy użytkować w zakresie temperatur 5–40°C (41–104°F).
• Akumulator nie będzie się ładować, jeżeli jego temperatura przekroczy 50°C (122°F).
• Aby uzyskać informacje o stanie naładowania akumulatora, należy nacisnąć przycisk wskaźnika akumulatora.

Ładowanie akumulatora

Naładować akumulator przed pierwszym użyciem. Nowy akumulator jest naładowany do poziomu 30%. Aby uzyskać informacje o stanie naładowania akumulatora, należy nacisnąć przycisk wskaźnika akumulatora.

UWAGA: Akumulator należy ładować jedynie w zakresie temperatur otoczenia wynoszącym od 5°C (41°F) do 40°C (114°F).

UWAGA: Zakres temperatury otoczenia, w jakiej można używać akumulatora wynosi -10–40°C (14–104°F).

Uwaga: Akumulator nie będzie się ładować, jeśli jego temperatura jest zbyt wysoka lub zbyt niska.

1. Włożyć akumulator do ładowarki. Włączenie się diody LED ładowania na ładowarce sygnalizuje, że akumulator podłączono do ładowarki w prawidłowy sposób.
2. Kiedy akumulator jest całkowicie naładowany, świecą się wszystkie diody LED znajdującego się na nim wskaźnika.
3. Akumulator należy wyjąć z ładowarki.

Wskaźnik diodowy akumulatora

Na wyświetlaczu pokazywane są informacje o stanie naładowania akumulatora oraz ewentualne problemy.

Wskaźnik diodowy Stan akumulatora (stan naładowania)
Świecą się 4 diody LED Poziom naładowania akumulatora wynosi 76–100%.
Świecą się 3 diody LED Poziom naładowania akumulatora wynosi 51–75%.
Świecą się 2 diody LED Poziom naładowania akumulatora wynosi 26–50%.
Świeci się 1 dioda LED Poziom naładowania akumulatora wynosi 6–25%.
Miga 1 dioda LED Poziom naładowania akumulatora wynosi 0–5%.

ROZWIĄZYWANIE PROBLEMÓW

Objawy Przyczyna Rozwiązanie
Miga dioda LED błędu akumulatora. Nieprawidłowa temperatura – akumulator jest za zimny lub za gorący, aby można było go używać.	Należy poczekać aż akumulator ostygnie, lub umieścić w pomieszczeniu celem jego ogrzania. Gdy akumulator odzyska właściwą temperaturę, będzie mógł być ponownie używany. Akumulator można użytkować w zakresie temperatur -10–40°C (14–104°F).
	Akumulator rozładowany. Naładuj akumulator.
Zaświeci się dioda LED błędu. Zbyt wysoka różnica między ogniwami (1V). Należy skontaktować się z dealerem.

Transport i przechowywanie

• Dołączone akumulatory litowo-jonowe są zgodne z przepisami dotyczącymi towarów niebezpiecznych.
• Należy przestrzegać specjalnych zaleceń podanych na opakowaniu i etykietach dotyczących komercyjnych usług transportowych, także tych świadczonych przez inne firmy oraz spedytorów.
• Przed wysłaniem produktu należy porozmawiać z osobą przeszkoloną w zakresie materiałów niebezpiecznych. Przestrzegać wszystkich przepisów krajowych, które mają zastosowanie.

• Podczas umieszczania akumulatora w opakowaniu zabezpieczyć styki taśmą. Zapakować akumulator tak, aby ściśle przylegał do opakowania; pozwoli to zapobiec jego uszkodzeniu oraz innym niepożadanym zdarzeniom.

• Nie przechowywać akumulatora w miejscu, gdzie może występować prąd statyczny. Nie przechowywać akumulatora w metalowym pojemniku.

• Umieścić akumulator w suchym, nienarażonym na mróz i czystym miejscu, w którym panuje odpowiednia temperatura.
• Akumulator należy przechowywać w zakresie temperatur 5–25°C (41–77°F). Nie należy wystawiać akumulatora na działanie promieni słonecznych.
• Naładować akumulator od 30% do 50% przed dłuższym okresem jego przechowywania.
• Przed dłuższym okresem przechowywania akumulator należy wyczyścić.

Utylizacja

Symbol ten oznacza, że produkt nie stanowi odpadu gospodarczego. Należy poddać go recyklingowi za pośrednictwem lokalnego systemu zbiórki sprzętu elektrycznego i elektronicznego. Pozwala to na prawidłowego zarządzanie urządzeniem, które osiągnęło koniec okresu eksploatacji. W celu uzyskania informacji należy skontaktować się z lokalnymi władzami, służbami zajmującymi się odpadami komunalnymi, dilerem lub sprzedawcą Husqvarna. Nieprawidiowa utylizacja może mieć negatywny wpływ na środowisko i zdrowie ludzi ze względu na potencjalną obecność substancji niebezpiecznych.

Uwaga: symbol widoczny jest na urządzeniu lub opakowaniu produktu.

DANE TECHNICZNE

Dane techniczne znajdują się na tabliczce znamionowej akumulatora.

Tabela

	QC330 QC500	40-C500X 40	C750X
Napięcie, V 36	36 36 36

	QC330 QC500	40-C500X 40-C750X
Napięcie wejściowe, V	100-240 100-240	100-240
Częstotliwość, Hz	50-60 50-60	50-60 50-60
Moc, W 330 500	500	750
