Marke	Husqvarna
Modell	BLi200X
Produkttyp	Ladegerät
Kompatible Batterien	Husqvarna BLi100, BLi200, BLi300, BLi200X
Eingangsspannung	100-240 V AC
Eingangsfrequenz	50-60 Hz
Ladetemperatur	5 °C bis 40 °C
Batteriebetriebstemperatur	-10 °C bis 40 °C
LED-Anzeigen	Laden, Ladegerätfehler, Batteriefehler, Ladezustand
Hauptfunktionen	Sicheres Laden von Husqvarna Li-Ionen-Akkus, Schutz vor Überspannungen und extremen Temperaturen
Wartung und Reinigung	Reinigen Sie die Anschlüsse mit einem trockenen Tuch, lagern Sie sie an einem trockenen und sauberen Ort
Lagerung	Temperatur 5 °C bis 25 °C, vor Licht und Frost geschützt
Sicherheit	Verwenden Sie keine beschädigte Batterie oder kein beschädigtes Ladegerät, setzen Sie es keiner Hitze oder Flammen aus, befolgen Sie die Anweisungen im Handbuch
Ersatzteile und Reparierbarkeit	Reparaturen nur durch einen autorisierten Händler, verwenden Sie von Husqvarna zugelassene Teile
Allgemeine Informationen	Konform mit CE- und UK-Richtlinien, Recycling über entsprechende Kanäle

Häufig gestellte Fragen - BLi200X HUSQVARNA

Welche Akkus kann ich mit dem Husqvarna BLi200X laden?

Das Ladegerät BLi200X ist zum Laden von Original-Husqvarna-Akkus der Serien BLi100, BLi200, BLi300 und BLi200X vorgesehen. Verwenden Sie nur zugelassene Akkus.

Wie lade ich den Akku richtig?

Legen Sie den Akku in das Ladegerät. Die Lade-LED leuchtet auf, um die Verbindung zu bestätigen. Der Ladevorgang ist abgeschlossen, wenn alle LEDs des Akkus leuchten. Entfernen Sie dann den Akku.

Welche Temperaturen werden zum Laden empfohlen?

Verwenden Sie das Ladegerät nur zwischen 5 °C und 40 °C. Der Akku lädt nicht, wenn seine Temperatur 50 °C überschreitet oder zu niedrig ist.

Was bedeutet das Blinken der Fehler-LED am Akku?

Dies weist auf eine Temperaturabweichung hin: Der Akku ist zu kalt oder zu heiß. Lassen Sie ihn abkühlen oder auf Raumtemperatur erwärmen, bevor Sie ihn verwenden.

Was tun, wenn die Fehler-LED des Akkus dauerhaft leuchtet?

Dies kann auf eine Spannungsdifferenz zwischen den Zellen (größer als 1 V) hinweisen. Wenden Sie sich zur Überprüfung an Ihren autorisierten Händler.

Wie lagere ich den Akku langfristig?

Lagern Sie ihn an einem trockenen und sauberen Ort, frostfrei, zwischen 5 °C und 25 °C. Laden Sie ihn vor längerer Lagerung auf 30-50 %.

Kann ich den Akku nach dem Laden im Ladegerät lassen?

Nein, entfernen Sie den Akku aus dem Ladegerät, sobald er vollständig geladen ist. Bewahren Sie ihn nicht im Ladegerät auf.

Wie reinige ich das Ladegerät oder den Akku?

Verwenden Sie ein sauberes, trockenes Tuch zum Reinigen der Akkuanschlüsse. Halten Sie das Ladegerät sauber und trocken.

Wie entsorge ich das Ladegerät oder den Akku am Ende seiner Lebensdauer?

Werfen Sie sie nicht in den Hausmüll. Geben Sie sie an einer Sammelstelle für Elektro- und Elektronikgeräte oder auf dem Recyclinghof ab.

Ist das Ladegerät mit allen Husqvarna-Produkten kompatibel?

Es ist für Husqvarna-Produkte bestimmt, die die Akkus BLi100/200/300/200X verwenden. Verwenden Sie es nicht für andere Geräte.

BEDIENUNGSANLEITUNG BLi200X HUSQVARNA

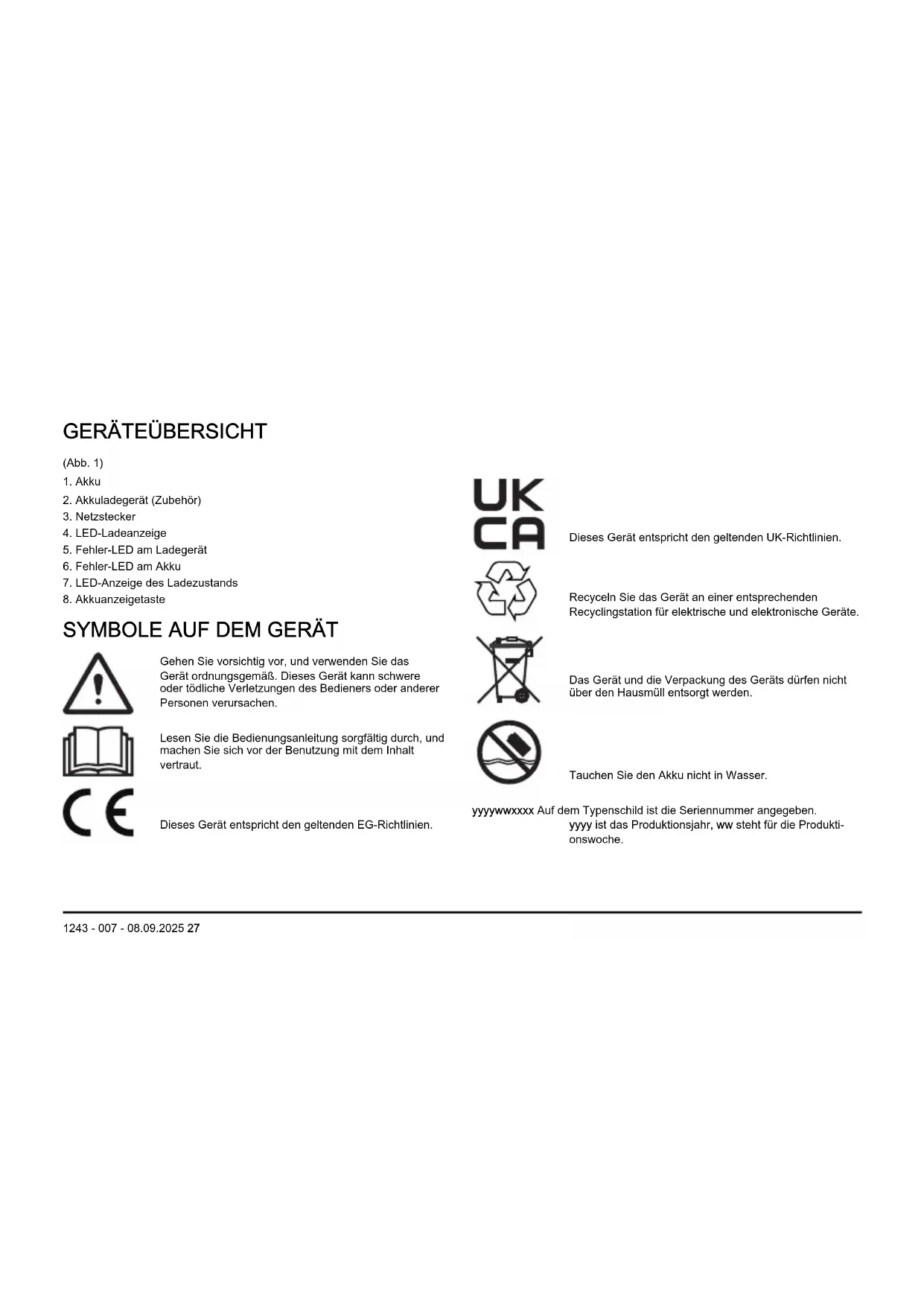

DE Bedienungsanweisung 27-33

1. Akku
2. Akkuladegerät (Zubehör)
3. Netzstecker
4. LED-Ladeanzeige
5. Fehler-LED am Ladegerät
6. Fehler-LED am Akku
7. LED-Anzeige des Ladezustands
8. Akkuanzeigetaste

SYMBOLE AUF DEM GERÄT

Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Dieses Gerät kann schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen.

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich vor der Benutzung mit dem Inhalt vertraut.

Dieses Gerät entspricht den geltenden EG-Richtlinien.

Dieses Gerät entspricht den geltenden UK-Richtlinien.

Recyceln Sie das Gerät an einer entsprechenden Recyclingstation für elektrische und elektronische Geräte.

Das Gerät und die Verpackung des Geräts dürfen nicht über den Hausmüll entsorgt werden.

Tauchen Sie den Akku nicht in Wasser.

yyyywwxxxx Auf dem Typenschild ist die Seriennummer angegeben. yyyy ist das Produktionsjahr, ww steht für die Produktionswoche.

Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für einige gewerbliche Bereiche.

Produktschäden

Wir haften nicht für Schäden an unserem Produkt, wenn:

• das Gerät nicht ordnungsgemäß repariert wird.
• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.
• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.
• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

SICHERHEITSDEFINITIONEN

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen Sie alle Warn- und Sicherheitshinweise. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen.

Hinweis: Bewahren Sie alle Warn- und Sicherheitshinweise auf.

• Verwenden Sie nur von Husqvarna zugelassene Akkuladegeräte zum Aufladen von Husqvarna Originalakkus. Die Akkus verfügen über eine Softwareverschlüsselung.
• Verwenden Sie als Stromversorgung für die zugehörigen Geräte von Husqvarna nur die wiederaufladbaren Akkus BLi100/200/300/200X. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.
• Versuchen Sie nicht, den Akku zu reparieren oder zu zerlegen. Sämtliche Reparaturen dürfen nur von einem autorisierten Händler durchgeführt werden.
• Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann Verbrennungen und/oder chemische Verätzungen verursachen.
• Verwenden Sie keine beschädigten Akkus oder Ladegeräte.

• Setzen Sie den Akku keinen mechanischen Stößen aus.

• Nehmen Sie den Akku erst aus der Verpackung, wenn Sie ihn verwenden möchten.

• Vermeiden Sie Hautkontakt mit Batteriesäure. Batteriesäure verursacht Hautverletzungen, Korrosion und Verbrennungen. Sollte Batteriesäure in Ihre Augen gelangen, reiben Sie diese nicht, sondern spülen Sie sie mindestens 15 Minuten lang mit reichlich Wasser aus. Falls Ihre Haut mit Batteriesäure in Kontakt gekommen ist, reinigen Sie sie mit reichlich Wasser und Seife. Suchen Sie einen Arzt auf.
• Halten Sie den Akku fern von Kindern.
• Halten Sie den Akku sauber und trocken.
• Reinigen Sie bei Verschmutzungen die Akkuklemmen mit einem sauberen, trockenen Tuch.
• Entfernen Sie den Akku aus dem Ladegerät, wenn er vollständig aufgeladen ist.
• Entfernen Sie den Akku aus dem Gerät, wenn Sie ihn nicht verwenden, sowie während des Transports.
• Lagern Sie Akkus getrennt von Metallgegenständen wie Nägeln, Schrauben oder Schmuck.

Husqvarna Connect

Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect-App bietet erweiterte Funktionen für Ihr Husqvarna Gerät.

• Erweiterte Produktinformationen.
- Informationen über Geräteteile und -wartung sowie entsprechende Hilfe dazu.

Erste Verwendung von Husqvarna Connect

1. Laden Sie die Husqvarna Connect-App auf Ihr Mobiltelefon.

2. Anmeldung bei der Husqvarna Connect-App.

3. Befolgen Sie die Anweisungen in der Husqvarna Connect-App, um sich zu verbinden und das Gerät zu registrieren.

Hinweis: Die Husqvarna Connect-App ist nicht überall zum Download erhältlich. Ihr Servicehändler steht Ihnen gerne für weitere Informationen zur Verfügung.

AUSZUFÜHRENDE ARBEIT

• Drücken Sie auf die Akkuanzeigetaste, um den Akku vor dem Gebrauch zu starten.
• Vor der erstmaligen Verwendung muss der Akku aufgeladen werden. Verwenden Sie immer ein von Husqvarna zugelassenes Ladegerät.
• Der Akku darf nur verwendet werden, wenn die Umgebungstemperatur zwischen -10^ (14°F) und 40^ (104°F) liegt.
• Verringern Sie die Arbeitslast und/oder Geschwindigkeit, wenn die Akkutemperaturanzeige blinkt.

Hinweis: Eine hohe Arbeitslast bei einer Akkutemperatur von weniger als 0 °C (32 °F) kann zu einem vorübergehenden Akkufehler führen.

• Das Ladegerät darf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5°C (41°F) und 40°C (104°F) liegt.
• Der Akku wird nicht aufgeladen, wenn die Akkutemperatur mehr als 50 °C (122° F) beträgt.
• Drücken Sie die Akkuanzeigetaste, um Informationen zum Ladezustand des Akkus zu erhalten.

So laden Sie den Akku

Laden Sie den Akku vor der erstmaligen Verwendung. Ein neuer Akku ist zu 30 % geladen. Drücken Sie die Akkuanzeigetaste, um Informationen zum Ladezustand des Akkus zu erhalten.

ACHTUNG: Laden Sie den Akku nur bei Umgebungstemperaturen zwischen 5 °C (41 °F) und 40 °C (104 °F).

ACHTUNG: Der Akku darf nur verwendet werden, wenn die Umgebungstemperatur zwischen -10°C (14°F) und 40°C (104°F) liegt.

Hinweis: Der Akku lädt nicht, wenn die Akkutemperatur zu hoch oder zu niedrig ist.

1. Legen Sie den Akku in das Ladegerät. Wenn die LED-Ladeanzeige auf dem Ladegerät aufleuchtet, dann ist der Akku richtig an das Ladegerät angeschlossen.
2. Der Akku ist vollständig aufgeladen, wenn alle LEDs der Akku-LED-Anzeige leuchten.
3. Nehmen Sie den Akku aus dem Ladegerät.

Akku-LED-Anzeige

Auf dem Display werden der Ladezustand und eventuelle Störungen des Akkus angezeigt.

LED-Anzeige Akkustatus (Ladezustand)
4 LEDs leuchten Der Akku ist zu 76 % - 100 % geladen.
3 LEDs leuchten Der Akku ist zu 51 % - 75 % geladen.
2 LEDs leuchten Der Akku ist zu 26 % - 50 % geladen.
1 LED leuchtet Der Akku ist zu 6 % - 25 % geladen.
1 LED blinkt Der Akku ist zu 0 % - 5 % geladen.

FEHLERBEHEBUNG

Symptome Ursache Maßnahme
Die Akku-Warn-LED blinkt. Temperaturabweichung, der Akku ist zu kalt oder zu heiß für die Verwendung.		Lassen Sie den Akku abkühlen, oder bringen Sie ihn in den Innenbereich, um ihn zu erwärmen. Wenn der Akku die richtige Temperatur hat, kann er wieder verwendet werden. Der Akku darf nur bei Umgebungstemperaturen zwischen -10 °C (14 °F) und 40 °C (104 °F) verwendet werden.
		Der Akku ist leer. Laden Sie den Akku.
Die Akku-Fehler-LED leuchtet auf. Zellendifferenz zu groß (1 V). Wenden Sie sich an Ihren Händler.

Transport und Aufbewahrung

• Die mitgelieferten Lithium-Ionen-Akkus entsprechen den Anforderungen des Gefahrgutrechts.
- Beachten Sie für den gewerblichen Transport, auch durch Dritte oder Speditionen, die gesonderten Anforderungen auf Verpackung und Etiketten.
- Sprechen Sie sich vor dem Versand des Geräts mit einer Person ab, die speziell im Gefahrgutversand geschult ist. Beachten Sie sämtliche geltenden nationalen Vorschriften.
- Bedecken Sie die Kontakte mit Klebeband, wenn Sie den Akku in eine Verpackung legen. Stellen Sie sicher, dass der Akku eng in der Verpackung liegt, um Schäden und Unfälle zu vermeiden.

• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.
• Legen Sie den Akku an einem trockenen, frostfreien und sauberen Ort mit der korrekten Temperatur ab.
• Lagern Sie den Akku an einem Ort, an dem die Temperatur zwischen 5 °C (41 °F) und 25 °C (77 °F) liegt. Halten Sie den Akku von direkter Sonneneinstrahlung fern.
• Laden Sie den Akku auf 30 bis 50 %, bevor Sie ihn über längere Zeit einlagern.
• Reinigen Sie den Akku, bevor Sie ihn einlagern.

Entsorgen

Das Symbol bedeutet, dass das Gerät nicht über den Hausmüll entsorgt werden darf. Recyceln Sie es über Ihre örtliche Entsorgungsstelle für elektrische und elektronische Geräte. Damit tragen Sie zu einem ordnungsgemäßen Abfallmanagement bei. Wenden Sie sich an die örtlichen Behörden, Abfallentsorgungsdienste, Ihren Händler oder Verkäufer, um weitere Informationen zu erhalten. Eine unsachgemäße Entsorgung kann sich negativ auf die Umwelt und die Gesundheit des Menschen auswirken, da potenziell Gefahrstoffe vorhanden sein können.

Hinweis: Das Symbol ist auf dem Gerät oder der Verpackung des Geräts zu finden.

Entsorgen von Elektro- und Elektronik- Altgeräten

Gilt nur für Deutschland

Die durchgestrichene Abfalltonne weist darauf hin, dass Sie gesetzlich verpflichtet sind, dieses Gerät getrennt vom unsortierten Siedlungsabfall zu entsorgen. Die Entsorgung im Restmüll oder im gelben Sack ist verboten. Wenn das Produkt Einwegbatterien oder Akkus enthält, die nicht dauerhaft installiert sind, müssen diese vor der Entsorgung des Produkts entfernt und separat als Batterien bzw. Akkus entsorgt werden.

Entfernen von Batterien, Akkus und Leuchtmitteln:

Batterien, Akkus oder Leuchtmittel, die aus dem Produkt entfernt werden können, ohne es zu beschädigen, müssen vor der Entsorgung entfernt und separat als Batterien, Akkus oder Leuchtmittel entsorgt werden. Die folgenden Batterien oder Akkus sind in diesem Produkt enthalten:

• Akkutyp: Li-ion
• Chemie: Litium

Informationen zur Rückgabe von Elektro- und Elektronik-Altgeräten für Privathaushalte:

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen.

Vertreiber von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 m² und Lebensmittelhändler mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder beständig Elektro- und Elektronikgeräte abgeben und verkaufen, sind unter den folgenden Umständen zur Rücknahme von Geräten verpflichtet:

1. Beim Verkauf eines neuen Elektro- oder Elektronikgeräts muss der Vertreiber ein Altgerät desselben Gerätetyps kostenlos zurücknehmen, das im Wesentlichen die gleichen Funktionen wie das neue Gerät bereitstellt. Dies muss an dem Standort, an dem das Gerät abgegeben wird, oder in unmittelbarer Nähe geschehen. Privathaushalte gelten auch als der Ort, an dem das Gerät abgegeben wird, sofern das Produkt dorthin geliefert wird: In diesem Fall werden Altgeräte ohne Kosten für den Endbenutzer abgeholt.
2. Der Vertreiber muss Altgeräte mit einem Durchmesser von weniger als 25 cm auf Wunsch des Endbenutzers an der Verkaufsstelle oder

in unmittelbarer Nähe zurücknehmen. Diese Rückgabe muss nicht mit dem Kauf von Elektro- oder Elektronikgeräten in Verbindung stehen und ist auf drei Altgeräte pro Gerätetyp beschränkt.

Bei Abschluss des Kaufvertrags für ein neues Elektro- oder Elektronikgerät muss der Vertreiber den Endbenutzer über sein Recht informieren, das Altgerät zurückzugeben oder kostenlos abholen zu lassen, und den Endbenutzer fragen, ob er beabsichtigt, ein Altgerät bei der Lieferung des neuen Geräts zurückzugeben.

Dies gilt auch für den Vertrieb über Telekommunikation, wenn die Lager- und Versandfläche für Elektro- und Elektronikgeräte mindestens 400 m² beträgt oder wenn die gesamte Lager- und Versandfläche mindestens 800 m² beträgt, wobei die kostenlose Abholung von Elektro- oder Elektronikgeräten auf die folgenden Kategorien beschränkt ist:

• 1 (Wärmeüberträger)
• 2 (Geräte mit Displays) und
- 4 (große Geräte mit mindestens einer äußeren Abmessung von mehr als 50 cm)

Für alle anderen Elektro- und Elektronikgeräte muss der Vertreiber entsprechende Rücknahmestellen in angemessener Nähe zum Endverbraucher sicherstellen. Dies gilt auch für Altgeräte, bei denen keine äußere Abmessung 25 cm überschreitet, die der Endbenutzer zurückgeben möchte, ohne ein neues Gerät zu erwerben.

Datenschutz

Alle Endbenutzer von Elektro- und Elektronik-Altgeräten sind dafür verantwortlich, alle personenbezogenen Daten von den zu entsorgenden Elektro- und Elektronik-Altgeräten zu löschen.

WEEE-Registrierungsnummer

Husqvarna 10168717

Sammlungs- und Verwertungsraten

Gemäß der WEEE-Richtlinie sind die EU-Mitgliedstaaten verpflichtet, Daten über Elektro- und Elektronik-Altgeräte zu sammeln und diese Daten an die Europäische Kommission zu übermitteln. Weitere Informationen hierzu finden Sie auf der BMUV-Website: https://www.bmuv.de/themen/wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/elektro-und-elektronikaltgeraete

TECHNISCHE DATEN

Die technischen Daten finden Sie auf dem Typenschild auf dem Akku.

Tabelle

	QC330 QC500	40-C500X 40-C750X
Spannung, V	36 36 36 36
Eingangs-spannung, V	100-240 100-240	100-240 100-240
Frequenz, Hz	50-60 50-60 50-60 50-60
Leistung, W	30 500 500 750
