Produkta veids	Husqvarna Li-ion akumulatoru lādētājs
Zīmols	Husqvarna
Modelis (lādētājs)	40-C80 / QC250
Saderīgie akumulatoru modeļi	BLi10, BLi20, BLi30
Ieejas spriegums	100–240 V
Frekvence	50–60 Hz
Izejas spriegums	36 V
Izejas jauda	80 W (modelis 40-C80) / 250 W (QC250)
Akumulatora tips	Li-ion 36 V
LED indikators	Jā, uzlādes stāvoklim un brīdinājumiem
Aizsardzība	Pret pārkaršanu, pārslodzi un īssavienojumiem
Darba temperatūra (lādētājs)	5 °C līdz 40 °C
Darba temperatūra (akumulators)	−10 °C līdz 40 °C
Svars (aptuvens)	Aptuveni 0,5 kg
Izmēri (aptuveni)	Aptuveni 15 x 8 x 5 cm
Galvenās funkcijas	Ātra uzlāde, stāvokļa indikators, saderība ar Husqvarna Connect
Apkope un tīrīšana	Notīriet spailes ar sausu drānu, uzturiet sausumā
Drošības norādījumi	Nepakļaujiet ūdenim, neizmantojiet bojātu akumulatoru, turiet bērniem nepieejamā vietā
Vispārīga informācija	Izmantojiet tikai ar 40-C80 vai QC250 lādētājiem; akumulators ir programmatūras kodēts

Bieži uzdotie jautājumi - BLi30 HUSQVARNA

Kā uzlādēt Husqvarna BLi30 akumulatoru?

Pievienojiet lādētāju kontaktligzdai (100-240 V). Ievietojiet akumulatoru lādētājā. Uzlādes LED iedegas. Kad akumulators ir pilnībā uzlādēts (visi indikatori deg), izņemiet to no lādētāja. Atvienojiet lādētāju, velkot aiz kontaktdakšas, nevis kabeļa.

Ko nozīmē LED uz akumulatora?

BLi30 akumulatoram ir 4 LED: 4 deg = 76-100%, 3 = 51-75%, 2 = 26-50%, 1 = 6-25%, 1 mirgo = 0-5%. Brīdinājuma LED mirgo pārāk augstas/zemas temperatūras vai tukša akumulatora gadījumā.

Kāda ir ideālā uzlādes temperatūra?

Lādētājs jāizmanto no 5 °C līdz 40 °C. Akumulators netiek uzlādēts, ja tā temperatūra pārsniedz 50 °C. Izmantojiet akumulatoru no -10 °C līdz 40 °C.

Vai es varu atstāt akumulatoru pastāvīgi uz lādētāja?

Nē, izņemiet akumulatoru no lādētāja, kad tas ir pilnībā uzlādēts. Neuzglabājiet to lādētājā, lai novērstu degradācijas risku.

Kā tīrīt akumulatoru un lādētāju?

Notīriet spailes ar tīru, sausu drānu. Uzturiet akumulatoru un lādētāju tīrus un sausus. Nepakļaujiet tos ūdenim vai lietum.

Ko darīt, ja akumulatora brīdinājuma LED mirgo?

Tas norāda uz temperatūras novirzi: akumulators ir pārāk auksts vai pārāk karsts. Ļaujiet tam atdzist vai sasildiet līdz istabas temperatūrai (5-40 °C). Ja LED turpina degt nepārtraukti, tā ir pastāvīga kļūda; sazinieties ar savu izplatītāju.

Kā uzglabāt akumulatoru un lādētāju ilgākam laikam?

Izņemiet akumulatoru no izstrādājuma un lādētāja. Uzlādējiet to no 30% līdz 50%. Uzglabājiet to aizsargātu no sala, mitruma un saules, no 5 °C līdz 25 °C. Glabājiet lādētāju sausā, slēgtā telpā no 5 °C līdz 45 °C.

Kuri Husqvarna akumulatori ir saderīgi ar šo lādētāju?

Šis lādētājs (40-C80 vai QC250) ir saderīgs ar oriģinālajiem Husqvarna akumulatoriem BLi10, BLi20 un BLi30 (36 V Li-ion). Neizmantojiet citus akumulatorus.

Kā utilizēt akumulatoru un lādētāju?

Neizmest tos sadzīves atkritumos. Nododiet tos elektrisko un elektronisko iekārtu savākšanas punktā (veikalā, atkritumu savākšanas laukumā). Ievērojiet vietējos noteikumus.

Ko darīt lādētāja vai akumulatora darbības traucējumu gadījumā?

Skatiet instrukcijā sniegto traucējummeklēšanas ceļvedi: pārbaudiet temperatūru, spaiļu tīrību un uzlādes stāvokli. Ja problēma turpinās, sazinieties ar Husqvarna pilnvarotu apkopes darbnīcu. Nemēģiniet pats veikt remontu.

LIETOŠANAS INSTRUKCIJA BLi30 HUSQVARNA

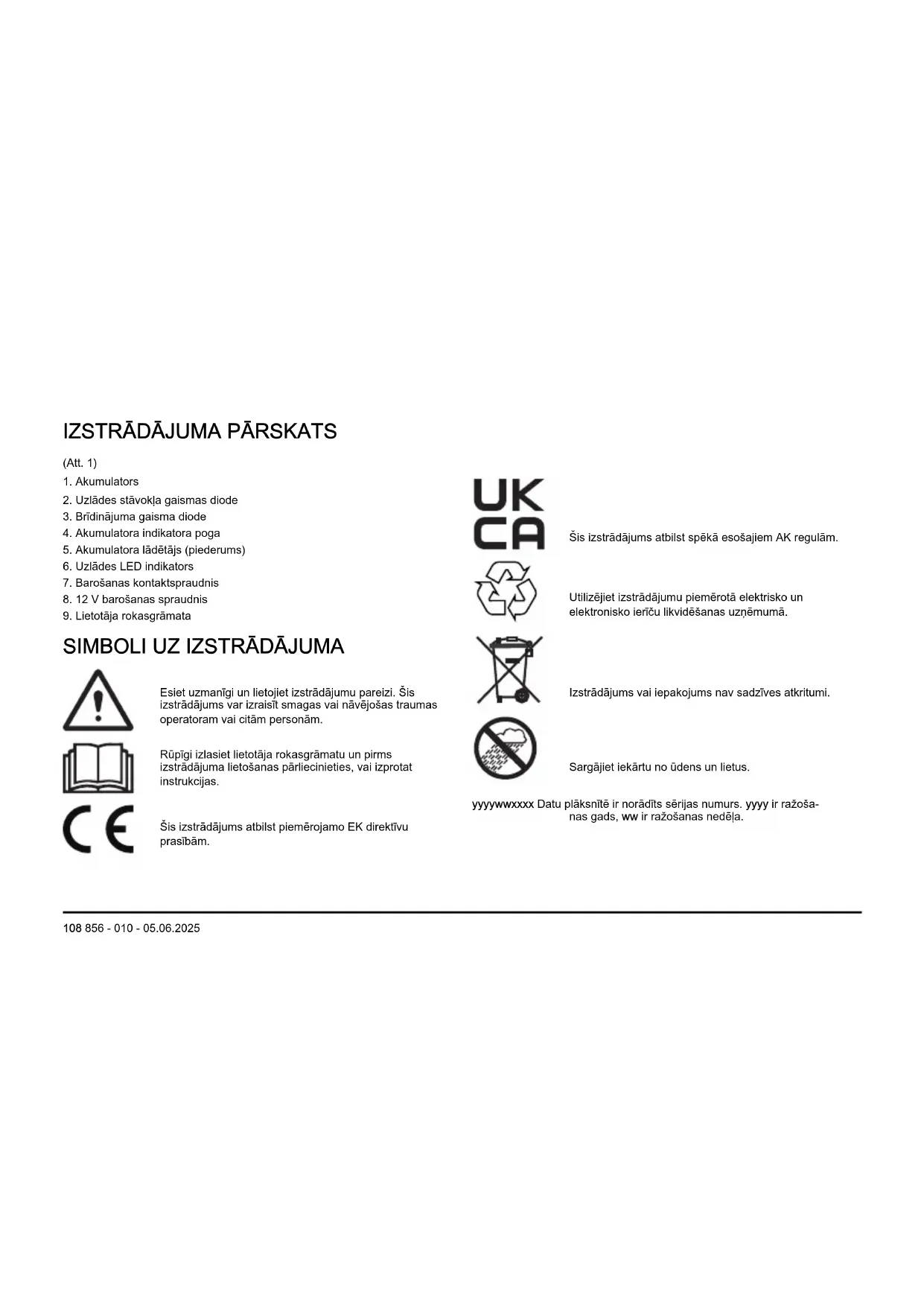

LV Lietošanas pamācība 108-114

1. Akumulators
2. Uzlādes stāvok|a gaismas diode
3. Brīdinājuma gaisma diode
4. Akumulatora indikatora poga
5. Akumulatora lādētājs (piederums)
6. Uzlādes LED indikators
7. Barošanas kontaktspraudnis
8. 12 V barošanas spraudnis
9. Lietotāja rokasgrāmata

SIMBOLI UZ IZSTRĀDĀJUMA

Esiet uzmanīgi un lietojiet izstrādājumu pareizi. Šis izstrādājums var izraisīt smagas vai nāvējošas traumas operatoram vai citām personām.

Rūpīgi izlasiet lietotāja rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas.

Šis izstrādājums atbilst piemērojamo EK direktīvu prasībām.

Šis izstrādājums atbilst spēkā esošajiem AK regulām.

Utilizējiet izstrādājumu piemērotā elektrisko un elektronisko ierīču likvidēšanas uzņēmumā.

Izstrādājums vai iepakojums nav sadzīves atkritumi.

Sargājiet iekārtu no ūdens un lietus.

yyyywwxxxx Datu pläksnītē ir norādīts sērijas numurs. yyyy ir ražošanas gads, ww ir ražošanas nedēļa.

Piezīme: Pārējie uz izstrādājuma norāditie simboli/uzlīmes attiecas uz dažu tirdzniecības nozaru prasībām.

Produkta bojājumi

Mēs neatbildam par mūsu produkta bojājumiem, ja:

• ir veikts nepareizs produkta remonts;
• produkta remonts ir veikts, izmantojot deta|as, ko nav nodrošinājis vai apstiprinājis ražotājs;
• produktam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• produkta remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Atbalsts

Lai saņemtu atbalstu saistībā ar akumulatoru, atveriet atbalsta sadalų vietnē , lai pieklūtu norādījumiem, problēmu novēršanas rokasgrāmatām vai izmantotu funkciju Husqvarna pašapkalpošanās un izstrādājumu asistentu (ja pieejams jūsu regionā). Lai saņemtu atbalstu saistībā ar akumulatoru, sazinieties ar Husqvarna, apkopes pakalpojumu nodrošinātāju.

DROŠĪBAS DEFINĪCIJAS

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

SVARĪGI NORĀDĪJUMI PAR DROŠĪBU

BRĪDINĀJUMS: Izlasiet visus drošības brīdinājumus un norādījumus. Neievērojot brīdinājumus un norādījumus, var rasties elektrotrauma, aizdegšanās un/vai smagas traumas.

Piezīme: Saglabājiet visus brīdinājumus un norādījumus.

• 40-C80 originālā akumulatora uzlādei izmantojiet tikai akumulatora lādētājus, QC250 vai Husqvarna. Akumulatoriem ir šifrēta programmatūra.
• Kā barošanas avotu izmantojiet BLi10, BLi20, BLi30 akumulatorus, kas paredzēts tikai saistīlajiem Husqvarna produktiem. Lai nepieļautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu ierīču barošanas avotu.

• Akumulatoru nedrīkst izjaukt vai remontēt. Visi remontdarbi jāveic tikai apstiprinātam izplatītājam.

• Neglabājiet akumulatoru vietās, ka ir pakļautas tiešai saulesgaismai, karstumam vai atklātām liesmām. Akumulators var radīt apdegumus un/vai kīmiskos apdegumus.

• Nelietojiet bojātu akumulatoru vai akumulatora lādētāju.
• Nepakłaujiet akumulatoru mehāniskiem triecieniem.
• Iznemiet akumulatoru no iepakojuma tikai tad, kad to lietosit.
• Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Elektrolīts rada ādas traumas, koroziju un apdegumus. Ja elektrolīts iekļūst acīs, neberzējiet tās, bet skalojiet ar lielu daudzumu ūdens vismaz 15 minūtes. Ja elektrolīts ir nonācis saskarē ar ādu, āda ir jātīra ar lielu daudzumu ūdens un ziepēm. Meklējiet medicīnisku palīdzību.
• Sargiet akumulatoru no bērniem.
• Uzturiet akumulatoru firu un sausu.
• Tiriet akumulatora spailes ar fīru un sausu drānu, ja tās klūst netīras.
• Kad akumulators pilnībā uzlādēts, izņemiet to no akumulatora lādētāja.
• Izņemiet akumulatoru no izstrādājuma, ja to nelietosiet vai arī pārvadāsiet.
• Uzglabājiet akumulatorus vietā, kur nav metāla priekšmetu, piemēram, naglu, skrūvju vai rotaslietu.

LIETOŠANA

• Pirms akumulatora pirmās izmantošanas reizes tas jāuzlādē. Vienmēr izmantojiet Husqvarna 40-C80 vai QC250 akumulatora lādētāju.
• Izmantojiet akumulatoru tikai tad, ja apkārtējās vides temperatūra ir robežās no -10 °C (14 °F) līdz 40 °C (104 °F).
• Izmantojiet akumulatora lādētāju tikai tad, ja apkārtējās vides temperatūra ir robežās no 5 °C (41 °F) līdz 40 °C (104 °F).
• Akumulators netiks uzlādēts, ja akumulatora temperatūra pārsniedz 50 °C (122 °F).

- Nospiediet akumulatora indikatora pogu, lai saņemtu informāciju par akumulatora uzlādes stāvokli.

Akumulatora uzlāde

IEVĚROJIET: Nodrošiniet, lai akumulators, akumulatora lādētājs un akumulatora spailes būtu tīras un sausas. Neievietojiet akumulatoru akumulatora lādētājā, ja tas ir netīrs vai mitrs.

1. Pieslēdziet akumulatora lādētāju strāvas padevei. Uzlādes LED indikators nomirgo vienu reizi.

IEVĒROJIET: Pieslēdziet akumulatora lādētāju tikai atbilstoši spriegumam un frekvencei, kas norādīta uz datu plāksnītes.

1. Pievienojiet akumulatoru pie lādētāja. ledegas uzlādes LED indikators.
2. Kad akumulators ir pilnībā uzlādēts, izņemiet to no akumulatora lādētāja. Lai skafītu uzlādes statusu, nospiediet akumulatora indikatora pogu. Kad iedegas visi akumulatora LED indikatori, akumulators ir pilnībā uzlādēts.
3. Izraujiet kontaktdakšu no kontaktligzdas, lai atvienotu akumulatora lādētāju no strāvas. Nevelciet aiz strāvas vada.

Akumulatora gaismas diodes indikators

Displejā ir redzams uzlādes līmenis un akumulatora problēmu ziņojumi, ja pastāv problēmas.

Gaismas diodes indikators Akumulatora stāvoklis (uzlādes stāvoklis)
Deg ĉetras gaismas diodes NAV PIEEJAMS	Akumulators ir uzlādēts 76–100% apmērā.
Deg trīs gaismas diodes Akumulators ir uzlādēts 76–100% apmērā. Akumulators ir uzlādēts 51–75% apmērā.
Deg divas gaismas diodes Akumulators ir uzlādēts 51–75% apmērā. Akumulators ir uzlādēts 26–50% apmērā.
Deg viena gaismas diode Akumulators ir uzlādēts 26–50% apmērā. Akumulators ir uzlādēts 6–25% apmērā.
Mirgo viena gaismas diode Akumulatora ir uzlādēts 0–25% apmērā. Akumulatora ir uzlādēts 0–5% apmērā.

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam.

• Paplašināta izstrādājuma informācija.
• Informācija par izstrādājuma dalām un apkopi un palīdzība ar to.

Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet lietotni Husqvarna Connect savā mobilajā ierīcē.

2. Registrējieties Husqvarna Connect lietotnē.

3. Izpildiet Husqvarna Connect lietotnē sniegtos norādījumus, lai pievienotu un registrētu izstrādājumu.

Piezīme: Lietotne Husqvarna Connect nav pieejama lejupielādei visos régionos. Lai iegūtu plašāku informāciju, sazinieties ar apkopes sniedzēju.

PROBLÉMU NOVĚRŠANA

Stāvoklis lespējamās klūmes lespējamā procedūra
Mirgo akumulatora brīdinājuma gais-mas diode.	Temperatūras nobīde, akumulators ir pārāk auksts vai pārāk karsts, lai to lie-totu.	Laujiet, lai akumulators atdziest, vai ienesiet to telpā, lai sasildītu. Kad akumulators ir sasniedzis pareizu temperatūru, to var atkal lietot. Aku-mulators netiks uzlādēts, ja akumulatora temperatūra pārsniedz 50 °C (122 °F).
		Akumulatoru drīkst izmantot apkārtējā temperatūrā no -10 °C (14 °F) līdz 40 °C (104 °F).
		Izmantojiet akumulatora lādētāju vides temperatūras diapazonā no 5 °C (41 °F) līdz 40 °C (104 °F).
	Akumulators ir tukšs. Uzlādējiet akumulatoru.
Iedegas akumulatora brīdinājuma gais-mas diode.	Pastāvīga akumulatora klūda. Sazinieties ar izplatītāju.

Pārvadāšana un uzglabāšana

• Komplektācijā iekļautie litija jonu akumulatori atbilst bīstamo preču normatīvu prasībām.
• leverojiet ipašas prasības, kas norādītas uz iepakojuma un uzīmēm attiecībā uz komerciālu transportēšanu, kā arī trešo pušu un pārsūfīšanas uzņēmumu prasības.

• Pirms nogādāt akumulatorus, sazinieties ar bīstamo materiālu pārvadāšanas speciālistu. levērojiet visus spēkā esošos konkrētās valsts likumus.

• Kad ievietojat akumulatoru iepakojumā, uz atklātajiem kontaktiem uzlieciet Īīmlenti. Stingri ievietojiet akumulatoru iepakojumā, lai nepieļautu izkustēšanos.

• Transportēšanas vai uzglabāšanas nolūkos izņemiet akumulatoru.
• Novietojiet akumulatoru un akumulatora lādētāju sausā vietā, kuru neietekmē mitrums un sals.
• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.

• Novietojiet akumulatoru glabāšanai vietā, kur temperatūra ir diapazonā no 5 °C/41 °F līdz 25 °C/77 °F un ko neskar tieša saules gaisma.

• Novietojiet lādētāju glabāšanai vietā, kur temperatūra ir diapazonā no 5 °C/41 °F līdz 45 °C/113 °F un ko neskar tieša saules gaisma.

• Izmantojiet akumulatoru lādētāju tikai tad, ja apkārtējā temperatūra ir diapazonā no 5 °C/41 °F līdz 40 °C/104 °F.
• Pirms akumulatoru novietojat ilgstošai uzglabāšanai, uzlādējiet to par 30–50%.
• Novietojiet akumulatora lādētāju slēgtā un sausā vietā.
• Uzglabāšanas laikā neturiet akumulatoru lādētāja tuvumā. Neļaujiet bērniem un citām nepiederošām personām pieskarties aprīkojumam. Glabājiet aprīkojumu slēdzamā vietā.
• Notīriet trimeri un veiciet pilnu apkopi, pirms novietojat trimeri ilgstošai uzglabāšanai.
• Izmantojiet transportēšanas aizsargu uz trimera, lai nepieļautu traumas vai trimera bojājumus transportēšanas vai glabāšanas laikā.
• Transportēšanas laikā droši nostipriniet trimeri.

Utilizācija

Simbols norāda, ka akumulatora lādētājs nav sadzīves atkritumi. Utilizējiet to, izmantojot elektrisko un elektronisko ierīču savākšanas sistēmu jūsu

Apstiprinātie akumulatoru lādētāji

Akumulatora lādētājs 40-C80 QC250
Spriegums (V) 36 36
levades spriegums, V 100-240 100-240
Frekvence, Hz 50-60 50-60

valstī. Tas veicinās pienācīgu atkritumu apsaimniekošanu ierīču aprites cikla belgās. Lai iegūtu informāciju, sazinieties ar vietējām valsts iestādēm, sadzīves atkritumu pārstrādes pakalpojumu nodrošinātājiem, izplatītāju vai mazumtirgotāju. Nepareiza utilizācija var radīt iespējamu negatīvu ietekmi uz vidi un cilvēku veselību, jo pastāv bīstamu vielu klātbūtnes risks.

(Att. 1)

Piezīme: Simbols ir redzams uz akumulatora lādētāja vai tā iepakojuma.

TEHNISKIE DATI

Tehniskos datus skatiet akumulatora datu plāksnītē.

Akumulatora lādētājs 40-C80 QC250
Jauda, W 80 250
