Tipo di prodotto	Caricabatterie per batterie Li-ion Husqvarna
Marca	Husqvarna
Modello (caricabatterie)	40-C80 / QC250
Modelli di batteria compatibili	BLi10, BLi20, BLi30
Tensione di ingresso	100–240 V
Frequenza	50–60 Hz
Tensione di uscita	36 V
Potenza di uscita	80 W (modello 40-C80) / 250 W (QC250)
Tipo di batteria	Li-ion 36 V
Indicatore LED	Sì, per lo stato di carica e gli avvisi
Protezione	Contro surriscaldamento, sovraccarico e cortocircuiti
Temperatura di funzionamento (caricabatterie)	5 °C a 40 °C
Temperatura di funzionamento (batteria)	−10 °C a 40 °C
Peso (stimato)	Circa 0,5 kg
Dimensioni (stimate)	Circa 15 x 8 x 5 cm
Funzionalità principali	Ricarica rapida, indicatore di stato, compatibilità Husqvarna Connect
Manutenzione e pulizia	Pulire i terminali con un panno asciutto, mantenere asciutto
Istruzioni di sicurezza	Non esporre all'acqua, non utilizzare batterie danneggiate, tenere lontano dalla portata dei bambini
Informazioni generali	Utilizzare solo con i caricabatterie 40-C80 o QC250; batteria con codice software

Domande frequenti - BLi30 HUSQVARNA

Come caricare la batteria Husqvarna BLi30?

Collegare il caricabatterie a una presa di corrente (100-240 V). Inserire la batteria nel caricabatterie. Il LED di carica si accende. Una volta che la batteria è completamente carica (tutti i LED accesi), rimuoverla dal caricabatterie. Scollegare il caricabatterie tirando la spina, non il cavo.

Cosa significano i LED sulla batteria?

La batteria BLi30 ha 4 LED: 4 accesi = 76-100%, 3 = 51-75%, 2 = 26-50%, 1 = 6-25%, 1 lampeggiante = 0-5%. Il LED di avvertimento lampeggia in caso di temperatura troppo alta/bassa o batteria scarica.

Qual è la temperatura ideale per la carica?

Il caricabatterie deve essere utilizzato tra 5 °C e 40 °C. La batteria non si carica se la sua temperatura supera i 50 °C. Utilizzare la batteria tra -10 °C e 40 °C.

Posso lasciare la batteria sul caricabatterie in modo permanente?

No, rimuovere la batteria dal caricabatterie quando è completamente carica. Non conservarla nel caricabatterie per evitare rischi di deterioramento.

Come pulire la batteria e il caricabatterie?

Pulire i terminali con un panno pulito e asciutto. Mantenere la batteria e il caricabatterie puliti e asciutti. Non esporli all'acqua o alla pioggia.

Cosa fare se il LED di avvertimento della batteria lampeggia?

Indica una deviazione di temperatura: la batteria è troppo fredda o troppo calda. Lasciarla raffreddare o riscaldarla a temperatura ambiente (5-40 °C). Se il LED rimane acceso fisso, si tratta di un errore permanente; contattare il rivenditore.

Come conservare la batteria e il caricabatterie per un lungo periodo?

Rimuovere la batteria dal prodotto e dal caricabatterie. Caricarla tra il 30% e il 50%. Conservarla al riparo dal gelo, dall'umidità e dal sole, tra 5 °C e 25 °C. Riporre il caricabatterie in un locale asciutto e chiuso tra 5 °C e 45 °C.

Quali batterie Husqvarna sono compatibili con questo caricabatterie?

Questo caricabatterie (40-C80 o QC250) è compatibile con le batterie Husqvarna originali BLi10, BLi20 e BLi30 (36 V Li-ion). Non utilizzare altre batterie.

Come smaltire la batteria e il caricabatterie?

Non gettarli nei rifiuti domestici. Depositarli in un punto di raccolta per apparecchiature elettriche ed elettroniche (negozio, centro di riciclaggio). Rispettare le normative locali.

Cosa fare in caso di malfunzionamento del caricabatterie o della batteria?

Consultare la guida alla risoluzione dei problemi nel manuale: verificare la temperatura, la pulizia dei terminali e lo stato di carica. Se il problema persiste, contattare un'officina di assistenza autorizzata Husqvarna. Non tentare di riparare da soli.

MANUALE UTENTE BLi30 HUSQVARNA

IT Manuale dell'operatore

JA 取扱説明書

KO사용자 설명서96-101

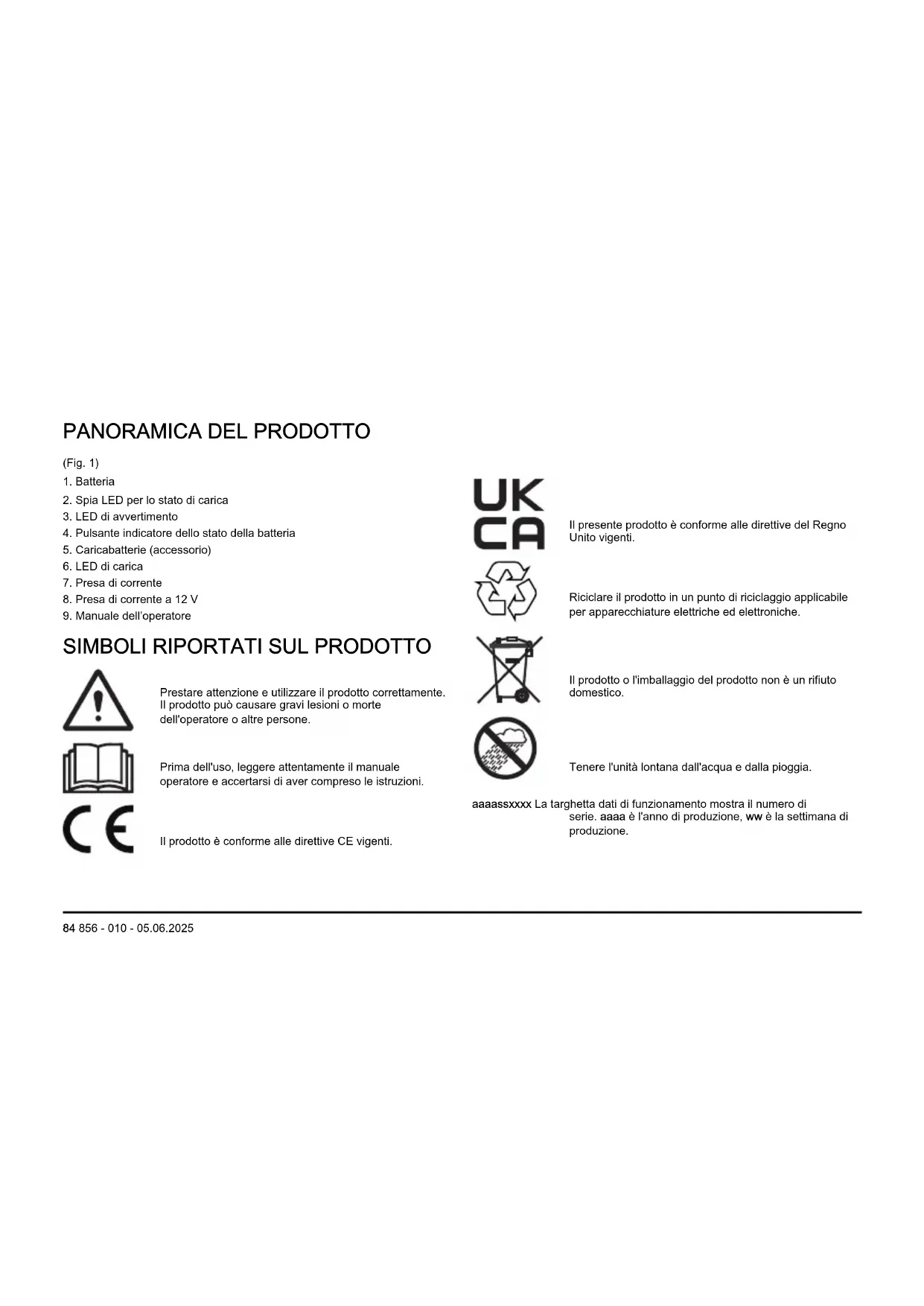

1. Batteria
2. Spia LED per lo stato di carica
3. LED di avvertimento
4. Pulsante indicatore dello stato della batteria
5. Caricabatterie (accessorio)
6. LED di carica
7. Presa di corrente
8. Presa di corrente a 12 V
9. Manuale dell'operatore

SIMBOLI RIPORTATI SUL PRODOTTO

Prestare attenzione e utilizzare il prodotto correttamente. Il prodotto può causare gravi lesioni o morte dell'operatore o altre persone.

Prima dell'uso, leggere attentamente il manuale operatore e accertarsi di aver compreso le istruzioni.

Il prodotto è conforme alle direttive CE vigenti.

Il presente prodotto è conforme alle direttive del Regno Unito vigenti.

Riciclare il prodotto in un punto di riciclaggio applicabile per apparecchiature elettriche ed elettroniche.

Il prodotto o l'imballaggio del prodotto non è un rifiuto domestico.

Tenere l'unità lontana dall'acqua e dalla pioggia.

aaaassxxxx La targhetta dati di funzionamento mostra il numero di serie. aaaa è l'anno di produzione, ww è la settimana di produzione.

Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in determinate aree commerciali.

Danni al prodotto

Non siamo responsabili dei danni al prodotto se:

• Il prodotto viene riparato in modo errato.
• Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.
• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.
• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente.

Supporto

Per ricevere assistenza sul prodotto, andare alla sezione Supporto su per accedere alle istruzioni, alle guide alla risoluzione dei problemi o per utilizzare il self-service Husqvarna e l'assistente prodotto (se disponibili nel proprio mercato). Per ulteriore assistenza sul prodotto, contattare il centro di assistenza Husqvarna.

DEFINIZIONI DI SICUREZZA

Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale.

AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate.

ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate.

Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

ISTRUZIONI DI SICUREZZA IMPORTANTI

AVVERTENZA: Leggere attentamente tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può dare luogo a scosse elettriche, incendi e/o gravi lesioni.

Nota: Conservare tutte le avvertenze e le istruzioni.

• Utilizzare solo i caricabatterie 40-C80oppure QC250 per ricaricare le batterie originali Husqvarna. Le batterie sono codificate mediante software.
• Utilizzare esclusivamente le batterie BLi10, BLi20, BLi30 come alimentazione per i prodotti Husqvarna in questione. Per evitare il rischio di lesioni, non utilizzare la batteria come fonte di alimentazione per altri dispositivi.

• Non tentare di smontare o riparare la batteria. Tutte le riparazioni devono essere eseguite esclusivamente da un concessionario autorizzato.

• Tenere la batteria lontano dalla luce del sole, dal calore o da fiamme libere. La batteria può causare bruciature e/o ustioni chimiche.

• Non utilizzare una batteria o un caricabatterie danneggiati.
  • Non causare shock meccanico alla batteria.
• Non rimuovere la batteria dalla sua confezione fino al momento dell'effettivo utilizzo.
• Evitare il contatto cutaneo con l'acido della batteria. L'acido della batteria provoca lesioni alla pelle, corrosione e ustioni. In caso di contatto con gli occhi, non strofinare, ma sciacquare gli occhi con acqua abbondante per almeno 15 minuti. Se l'acido della batteria viene a contatto con la pelle, lavare la cute con abbondante acqua e sapone. Consultare un medico.
• Tenere la batteria fuori dalla portata dei bambini.
• Tenere la batteria pulita e asciutta.
• Pulire i terminali della batteria con un panno pulito e asciutto, se necessario.
• Non tenere la batteria nel caricabatterie quando è completamente carica.
• Rimuovere la batteria quando non si usa il prodotto e durante il trasporto.
• Conservare le batterie lontano da oggetti metallici, come ad esempio chiodi, viti o gioielli.

FUNZIONAMENTO

- È necessario ricaricare la batteria prima di utilizzarla per la prima volta. Utilizzare sempre Husqvarna 40-C80 o il caricabatterie QC250.

- Utilizzare la batteria soltanto quando la temperatura ambiente è compresa tra -10 °C (14 °F) e 40 °C (104 °F).

- Utilizzare il caricabatterie soltanto quando la temperatura ambiente è compresa tra 5 °C (41 °F) e 40 °C (104 °F).

- La batteria non si carica se la sua temperatura è superiore a 50 °C (122 °F).

- Premere il pulsante indicatore dello stato della batteria per ricevere le informazioni sullo stato di carica della batteria.

Ricarica della batteria

ATTENZIONE: Assicurarsi che la batteria, il caricabatterie e i terminali della batteria siano puliti e asciutti. Non inserire la batteria nel caricabatterie se è sporco o bagnato.

1. Collegare il caricabatterie a una presa di corrente. Il LED di carica lampeggia 1 volta.

ATTENZIONE: Collegare il caricabatterie solo a una presa di corrente con la tensione e la frequenza indicate sulla targhetta dati di funzionamento.

1. Collegare la batteria al caricabatterie. Il LED di carica si accende.
2. Rimuovere la batteria dal caricabatterie quando è completamente carica. Premere il pulsante di indicatore di batteria per lo stato della batteria. Quando tutte le spie LED sulla batteria sono accese, la batteria è completamente carica.
3. Estrarre la spina di alimentazione per scollegare il caricabatterie dalla presa di corrente. Non tirare il cavo di alimentazione.

LED della batteria

Il display mostra lo stato di carica e se sussistono problemi con la batteria.

Spia LED Stato della batteria (stato di carica)
	BLi10, BLi20 BLi30
I 4 LED sono accesi N/A La batteria è carica al 76% - 100%.
I 3 LED sono accesi La batteria è carica al 76% - 100%. La batteria è carica al 51% - 75%.
I 2 LED sono accesi La batteria è carica al 51% - 75%. La batteria è carica al 26% - 50%.
1 LED è acceso La batteria è carica al 26% - 50%. La batteria è carica al 6% - 25%.
1 LED lampeggia La batteria è carica al 0% - 25%. La batteria è carica al 0% - 5%.

Husqvarna Connect

Husqvarna Connect è un'app gratuita per i dispositivi mobili. L'app Husqvarna Connect fornisce funzioni estese per il prodotto Husqvarna.

• Informazioni aggiuntive sul prodotto.
• Dettagli, guida, parti del prodotto e manutenzione.

Primo utilizzo di Husqvarna Connect

1. Scaricare l'app Husqvarna Connect sul proprio dispositivo mobile.

2. Registrarsi nell'app Husqvarna Connect.

3. Seguire le istruzioni dell'app Husqvarna Connect per collegare e registrare il prodotto.

Nota: L'app Husqvarna Connectnon è disponibile per il download in tutti i mercati. Rivolgersi al centro di assistenza per maggiori informazioni.

RICERCA DEI GUASTI

Condizione Possibili guasti Possibile procedura
Il LED di avvertenza della batteria lam-peggia.	Deviazione di temperatura, la batteria è troppo fredda o troppo calda per essere usata.	Lasciare raffreddare la batteria o spostarla all'interno per riscaldarla. Quando la batteria ha la temperatura corretta, può essere usata di nuovo. La batteria non si carica se la sua temperatura è superiore a 50 °C (122 °F).
		Utilizzare la batteria a temperature ambiente comprese tra -10 °C (14 °F) e 40 °C (104 °F).
		Utilizzare il caricabatterie a temperature ambiente comprese tra 5 °C (41 °F) e 40 °C (104 °F).
	La batteria è scarica. Caricare la batteria.
Il LED di avvertenza della batteria si accende.	Errore permanente della batteria. Rivolgersi al proprio rivenditore.

Trasporto e stoccaggio

• Le batterie agli ioni di litio in dotazione rispettano i requisiti di legge sulle merci pericolose.
• Rispettare i requisiti speciali riportati sulla confezione e sulle etichette per il trasporto commerciale, compreso quello effettuato da terzi e da corrieri.

• Parlare con personale che ha seguito una formazione specifica in materiali pericolosi prima di inviare il prodotto. Rispettare tutte le norme nazionali vigenti.

• Quando si inserisce la batteria in un contenitore, applicare del nastro adesivo sui contatti aperti. Inserire la batteria nel contenitore in modo da garantirne la massima aderenza.

• Rimuovere la batteria per la conservazione o il trasporto.
• Conservare la batteria e il caricabatterie in un luogo asciutto, privo di umidità e protetto dal gelo.
• Non conservare la batteria in aree elettricamente statiche. Non conservare mai la batteria in una scatola di metallo.

• Durante il rimessaggio, conservare la batteria in un luogo dove la temperatura è compresa tra 5 °C/41 °F e 25 °C/77 °F e lontano da luce solare.

• Durante il rimessaggio, conservare il caricabatterie in un luogo dove la temperatura è compresa tra 5 °C/41 °F e 45 °C/113 °F e lontano da luce solare.

• Utilizzare il caricabatterie soltanto quando la temperatura circostante è compresa tra 5 °C/41 °F e 40 °C/104 °F.
• Caricare la batteria dal 30% al 50% prima di immagazzinarla per lunghi periodi.
• Conservare il caricabatterie in un luogo chiuso e asciutto.
• Tenere la batteria lontano dal caricabatterie durante il rimessaggio. Non lasciare che i bambini e altre persone non autorizzate tocchino l'attrezzatura. Mantenere le attrezzature in un luogo che è possibile chiudere.
• Pulire il prodotto ed eseguire una manutenzione completa prima di conservarlo per lunghi periodi.
• Utilizzare la protezione di trasporto sul prodotto per evitare che si danneggi durante il trasporto e il rimessaggio.
• Bloccare il prodotto in modo sicuro durante il trasporto.

Smaltimento

Questo simbolo indica che il prodotto non è un rifiuto domestico. Riciclarlo tramite il sistema di raccolta locale per le apparecchiature elettriche ed elettroniche. Ciò contribuisce a una corretta gestione dei rifiuti al termine del ciclo di vita. Per informazioni, contattare le autorità locali, i servizi di smaltimento dei rifiuti domestici, il concessionario o il rivenditore di zona. Lo smaltimento non corretto può avere potenziali effetti negativi sull'ambiente e sulla salute, a causa della potenziale presenza di sostanze pericolose.

(Fig. 1)

Nota: Il simbolo compare sul prodotto o sull'imballaggio.

DATI TECNICI

Per i dati tecnici, fare riferimento alla targhetta dati di funzionamento della batteria.

Caricabatterie omologati

Caricabatterie 40-C80 QC250
Tensione, V 36 36
Tensione di entrata, V 100-240 100-240
Frequenza, Hz 50-60 50-60
Potenza, W 80 250
