KULLANIM KILAVUZU SGT 500 AE STIGA

Batarya beslemeli elde taşınabilir çim/kenar kesme makinesi KULLANIM KILAVUZU DİKKAT: makıneyı kullanmadan önce talımatlar ıçeren kilavuzu dıkkatle okuyun.ITALIANO - Istruzioni Originali ...................................................................................................

[1] TR - TEKNİK VERİLER

[2] MAKS. besleme gerilimi [3] NOMİNAL besleme gerilimi [4] Aletin maksimum rotasyon hızı (misinalı kesme kafası) [5] Kesim genişliği (misinalı kesme kafası) [6] Kesme kafası çapı (maks) [7] Kesim düzeni kodu [8] Koruma kodu [9] Ayrılabilen çubuk [10] Batarya grubu olmadan ağırlık ve kesim araçları olmadan [11] Ebatlar [12] Uzunluk [13] Genişlik [14] Yükseklik [15] Ses basınç seviyesi [16] Ölçü belirsizliği [17] Ölçülen ses güç seviyesi [18] Garanti edilen ses güç seviyesi [19] Titreşim [20] Talep üzerine aksesuarlar [21] Batarya grubu [22] Batarya şarjörü [23] Batarya sırt çantası [24] Batarya simülatörü (*) Bu bataryanın yalnızca batarya sırt çantası birlikte kullanılmasına izin verilir. Bataryanın makine üzerindeki yuvaya yerleştirilmesi yasaktır. a) NOT: beyan edilen toplam titreşim değeri, normalize edilmiş test yönte- mine uygun şekilde ölçülmüştür ve bir takım ile diğeri arasında karşılaştırma yapmak amacıyla kullanılabilir. Toplam titreşim değeri aynı zamanda maruz kalma durumuna dair ön değerlendirme yaparken de kullanılabilir. b) UYARI: takımın etkili kullanımı sırasında yayılan titreşim, takımın kullanılma şekline bağlı olarak beyan edilen toplam değerden farklı olabilir. Bu nedenle, çalışma yapılırken ope- ratörü korumaya yönelik aşağıdaki güvenlik tedbirleri alınmalıdır: kullanım sırasında eldiven takın, makinenin kullanıldığı süreleri sınırlandırın ve gaz kumanda levyesinin basılı tutulduğu süreleri kısaltın.IT - 1 ATTENZIONE!: PRIMA DI USARE LA MACCHINA, LEGGERE ATTENTAMENTE IL PRESENTE LIBRETTO. Conservare per ogni futura necessità.

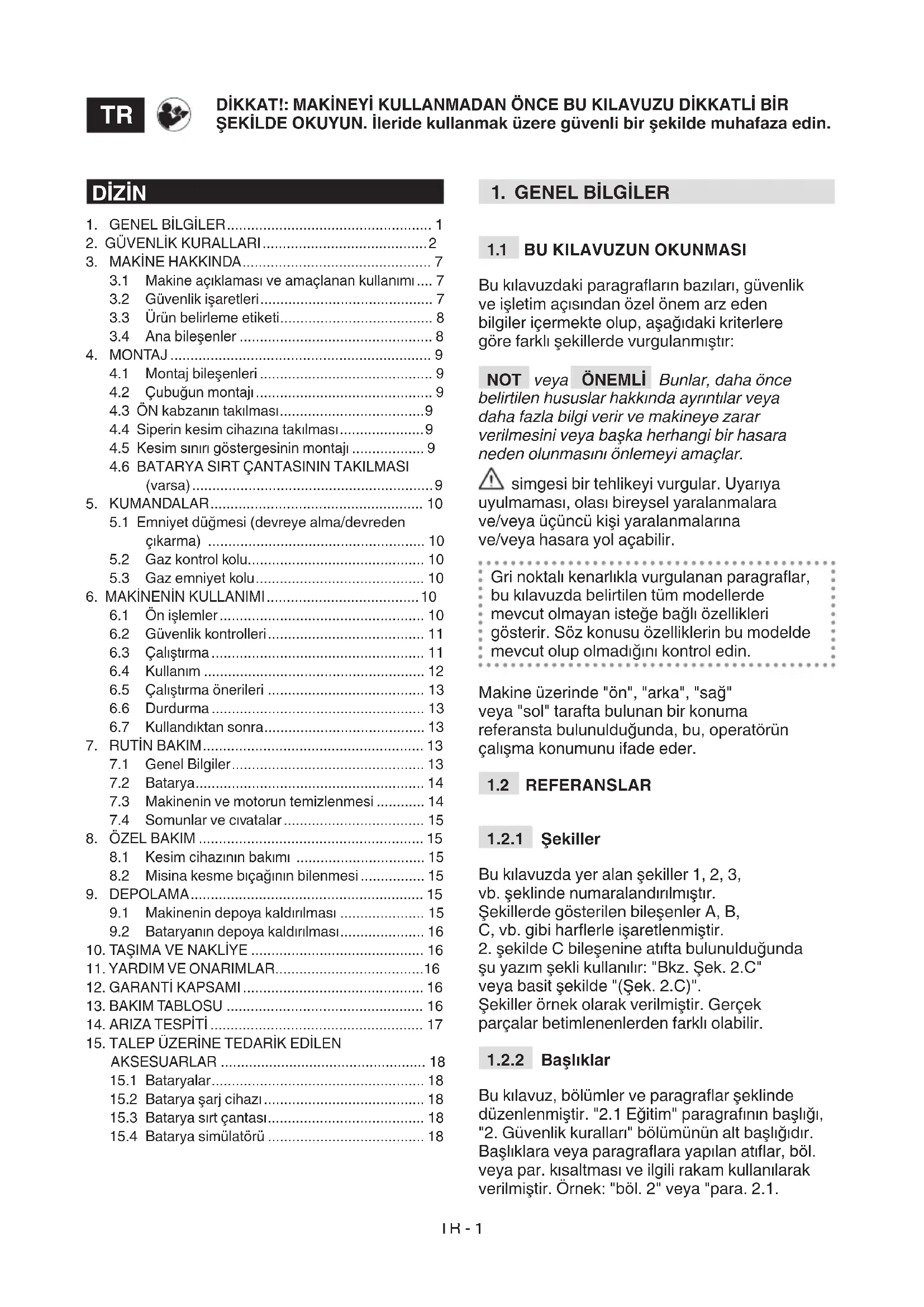

Bu kılavuzdaki paragraarın bazıları, güvenlik ve işletim açısından özel önem arz eden bilgiler içermekte olup, aşağıdaki kriterlere göre farklı şekillerde vurgulanmıştır: NOT veya ÖNEMLİ Bunlar, daha önce belirtilen hususlar hakkında ayrıntılar veya daha fazla bilgi verir ve makineye zarar verilmesini veya başka herhangi bir hasara neden olunmasını önlemeyi amaçlar. simgesi bir tehlikeyi vurgular. Uyarıya uyulmaması, olası bireysel yaralanmalara ve/veya üçüncü kişi yaralanmalarına ve/veya hasara yol açabilir. Gri noktalı kenarlıkla vurgulanan paragraar, bu kılavuzda belirtilen tüm modellerde mevcut olmayan isteğe bağlı özellikleri gösterir. Söz konusu özelliklerin bu modelde mevcut olup olmadığını kontrol edin. Makine üzerinde "ön", "arka", "sağ" veya "sol" tarafta bulunan bir konuma referansta bulunulduğunda, bu, operatörün çalışma konumunu ifade eder.

Bu kılavuzda yer alan şekiller 1, 2, 3, vb. şeklinde numaralandırılmıştır. Şekillerde gösterilen bileşenler A, B, C, vb. gibi harerle işaretlenmiştir.

2. şekilde C bileşenine atıfta bulunulduğunda

şu yazım şekli kullanılır: "Bkz. Şek. 2.C" veya basit şekilde "(Şek. 2.C)". Şekiller örnek olarak verilmiştir. Gerçek parçalar betimlenenlerden farklı olabilir.

Bu kılavuz, bölümler ve paragraar şeklinde düzenlenmiştir. "2.1 Eğitim" paragrafının başlığı, "2. Güvenlik kuralları" bölümünün alt başlığıdır. Başlıklara veya paragraara yapılan atıar, böl. veya par. kısaltması ve ilgili rakam kullanılarak verilmiştir. Örnek: "böl. 2" veya "para. 2.1.

3.1 Makine açıklaması ve amaçlanan kullanımı .... 7

4.3 ÖN kabzanın takılması .................................... 9

4.4 Siperin kesim cihazına takılması ..................... 9

4.5 Kesim sınırı göstergesinin montajı .................. 9

5.1 Emniyet düğmesi (devreye alma/devreden

6.5 Çalıştırma önerileri ....................................... 13

7.3 Makinenin ve motorun temizlenmesi ............ 14

8.1 Kesim cihazının bakımı ................................ 15

8.2 Misina kesme bıçağının bilenmesi ................ 15

9.2 Bataryanın depoya kaldırılması ..................... 16

2. GÜVENLİK KURALLARI

Kumandaları ve makinenin uygun kullanımını iyi öğrenin. Makineyi hızlı bir şekilde durdurmayı öğrenin. Uyarılara ve talimatlara uyulmaması yangınlara ve/veya ciddi yaralanmalara neden olabilir.

• Makinenin çocuklar veya ziksel, duyusal ya da zihinsel kapasiteleri kısıtlı veya deneyim ve bilgiden yoksun kişilerce veya talimatlara gereken aşinalığa sahip olmayan kişilerce kullanılmasına kesinlikle izin vermeyin. Yerel kanunlar kullanıcı için minimum bir yaş sınırı tespit edebilir.

• Makineyi asla kullanıcı yorgun veya rahatsızsa veya ilaç, uyuşturucu, alkol veya reeksleri ve konsantrasyonu zayıatan maddeler almışsa kullanmayın.

• Başka kişilere veya mallarına gelebilecek kazalardan ve beklenmedik olaylardan operatörün veya kullanıcının sorumlu olduğunu unutmayın. Üzerinde çalışılacak arazide, özellikle eğimlerde, engebeli, kaygan veya dengesiz arazide bulunan potansiyel riskleri değerlendirme ile gerek kendisinin, gerekse başkalarının güvenliğini sorumluluğu kullanıcıya aittir.

• Makine satılırsa veya başkalarına ödünç verilirse, operatörün bu kılavuzda bulunan kullanıcı talimatlarını gözden geçirmesini sağlayın.

Kişisel Koruyucu Donanım (KKD)

• Vücudu saran, kesilmeyi önleyici korumalarla donatılmış koruyucuyu giysiler, titreşim önleyici eldivenler, kask, koruyucu gözlükler, toz önleyici maskeler, işitme sistemi koruyucu kulaklıklar ve tabanı kaymaz kesilmeyi önleyici ayakkabılar kullanın.

• İşitme koruması kullanılması, muhtemel uyarıları (bağırma veya alarmlar) duyma kabiliyetini azaltabilir. Çalışma yapılan alanın civarında olup bitenlere azami dikkat gösterin.

• Makineye veya çalışma ortamında mevcut nesnelere ve materyallere takılabilecek eşarplar, gömlekler, kolyeler, bilezikler, sarkan kısımları ve bağcıkları olan ya da kravat içeren giysiler ve her halükarda sallantılı veya bol aksesuarlar kullanmayın.

• Uzunsa, saçlarınızı arkada toplayıp bağlayın. Çalışma / Makine Alanı

• Bütün çalışma sahasını iyice kontrol edin ve makine tarafından fırlatılabilecek veya kesim cihazına/döner aksama hasar verebilecek her türlü nesneyi uzaklaştırın (taşlar, dallar, demir teller, kemikler, vb.).TR - 3

• Makineyi patlama riski taşıyan ortamlarda, alev alabilir sıvıların, gazların veya tozların bulunduğu ortamlarda kullanmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar çıkarırlar.

• Sadece gün ışığında veya yeterli yapay ışıkta ve iyi görünürlük koşullarında çalışın.

• Diğer insanları, çocukları ve hayvanları çalışma alanından uzaklaştırın. Çocuklar başka bir yetişkinin gözetiminde olmalıdır.

• Diğer kişilerin, makinenin etki alanından en az 15 metrede, daha zor biçmelerde en az 30 metrede bulunduğunu kontrol edin.

• Islak çimde, yağmur altında ve fırtına riski olduğunda, özellikle de yıldırım düşmesi olasılığı varken çalışmayın.

• Makineyi yağmura veya nemli ortamlara maruz bırakmayın. Bir elektrikli aletin içine sızan su, elektrik çarpma riskini artırır.

• Operatörün dengesini garanti etmeyen ıslak veya kaygan zeminde veya aşırı engebeli veya dik arazilerde çalışmaktan olabildiğince kaçının.

• Düzensiz zemin (tepelik yerler, çukurlar), eğimler, gizli tehlikeler ve görüşü sınırlandırabilecek engellere karşı dikkatli olun.

• Hendeklerin, su kanallarının veya toprak setlerin yakınındayken çok dikkatli olun.

• Daima kendi dayanak noktanızdan emin olarak ve kesim cihazının sonunda durarak, yön değişimlerine çok dikkat ederek, asla yukarı/ aşağı yönde değil, eğime çapraz yönde çalışın.

• Makine yol yakınlarında kullanılıyorsa, trağe dikkat edin. Davranış ilkeleri

• Çalışma esnasında motris ünitesini vücudun sağ yanında ve kesim grubunu bel hizasının altında tutarak makine daima iki elle sıkı kavranmalıdır. Kollarınızı çok fazla uzatmayın.

• Vücudunuzun; borular, radyatörler, ocaklar, buzdolapları gibi topraklanmış veya toprak olarak görev yapan bir iletkene bağlanmış yüzeyler ile temas etmesini önleyin. Vücut, topraklanmış veya toprak olarak görev yapan bir iletkene bağlanmış yüzeyler ile temas ettiğinde, elektrik çarpma riski artar.

• Sabit ve dengeli bir pozisyon alın ve tedbirli davranın.

• Asla koşmayın, yürüyün.

• Gerek makinenin çalıştırılması, gerekse kullanımı esnasında ellerinizi ve ayaklarınızı kesim cihazından daima uzak tutun.

• Dikkat: kesim cihazı kapatıldıktan veya motor durduktan sonra da birkaç saniye dönmeye devam eder.

• Kesim cihazının neden olduğu olası nesne sekmelerine dikkat edin.

• Kesim cihazını yabancı nesnelere/engellere sert bir şekilde çarpmamaya özen gösterin. Kesim cihazı bir engelle/nesneyle karşılaşırsa, geri tepme meydana gelebilir.TR - 4 Bu temas, ters yönde son derece seri bir fırlatmaya neden olarak kesim cihazının yukarı yönde ve operatöre doğru itilmesine yol açabilir. Geri tepme, operatörün makinenin kontrolünü kaybetmesine yol açarak, son derece ağır sonuçların yaşanmasına neden olabilir. Geri tepmeyi önlemek için, aşağıda belirtilen uygun tedbirlerin tamamını alın: – Makineyi iki elinizle, sağlam bir şekilde tutun ve gövdenizle kollarınızı geri tepme kuvvetlerine dayanabilmenizi sağlayacak bir konuma getirin. – Kollarınızı aşırı şekilde yukarıya doğru germeyin ve kemer hizasının üzerindeki yüksekliklerde kesme yapmayın. – Yalnızca üretici tarafından belirtilen kesim cihazlarını kullanın. – Kesim cihazının bakımıyla ilgili imalatçının verdiği talimatlara dikkat edin.

• Misina uzunluğunun kesimi için öngörülmüş olan her türlü aletten kaynaklanabilecek yaralanmalara karşı dikkatli olun. Çalışma esnasında kırılma veya kaza durumunda, derhal motoru durdurun ve başka hasarlara sebep olmamak için makineyi uzaklaştırın; yaralanmaların olduğu bir kaza meydana gelirse veya üçüncü kişiler yaralanırsa; duruma en uygun olan ilkyardım müdahalesini derhal gerçekleştirin ve gereken herhangi bir sağlık hizmeti için tıbbi yetkililerle iletişime geçin. Görmezden gelinmesi halinde zarara veya kişilerde veya hayvanlarda yaralanmaya neden olabilecek tüm kalıntıları dikkatle ortadan kaldırın. Titreşimlere uzun süre maruz kalma, zarar görmelere ve özellikle dolaşım sistemi sorunları bulunan kişilerde nörovasküler rahatsızlıklara ("Raynaud sendromu" veya "beyaz el" olarak da bilinen) neden olabilir. Belirtiler ellerde, bileklerde ve parmaklarda görülebilir ve his kaybı, uyuşma, kaşınma, ağrı, renk kaybı veya derinin yapısal değişikliklerine neden olur. Bu etkiler, düşük ortam sıcaklıkları ve/veya tutamaklar üzerinde aşırı bir kavrama sebebi daha büyük boyutlara ulaşabilir. Belirtiler ile karşılaşıldığında makinenin kullanım sürelerini azaltmak ve bir doktora danışmak gerekir. Kullanım kısıtlamaları

• Makine, bunu iki el ile sağlam şekilde tutabilecek veya çalışma esnasında ayakta dengede sabit şekilde durabilecek kapasitede olmayan kişiler tarafından kullanılmamalıdır.

• Asla metal kesim cihazı monte etmeyin. Bu makine ile her tipte metal veya sert bıçak kullanımı yasaktır.

• Korumaları hasar görmüşse, yoksa veya doğru yerleştirilmemişse makineyi kesinlikle kullanmayın.TR - 5

• Aksesuarlar/mekanizmalar öngörülen noktalara kurulmamış iseler makineyi kullanmayın.

• Mevcut emniyet sistemlerini/ mikro anahtarları devre dışı bırakmayın, etkisiz hale getirmeyin, çıkarmayın veya kurcalamayın.

• Şalter, elektrikli aleti düzenli olarak çalıştıracak veya durduracak kapasitede olmadığında, elektrikli aleti kullanmayın. Şalter tarafından işletilemeyen bir elektrikli alet tehlikelidir ve onarılmalıdır.

• Makineyi aşırı zorlamayın ve ağır işler yapmak için ufak bir makine kullanmayın; uygun bir makinenin kullanımı, tehlike risklerini azaltır ve iş kalitesini yükseltir.

KALDIRMA Makine güvenliğini ve yüksek performans seviyelerini korumak için, düzenli bakım ve doğru depolama sağlayın. Bakım

• Asla makineyi aşınmış veya hasar görmüş parçalar ile kullanmayın. Arızalı veya aşınmış parçalar daima değiştirilmeli, kesinlikle onarılmamalıdır.

Makinenin ayar işlemleri esnasında , parmakların hareketli kesim cihazı ve makinenin sabit kısımları arasında sıkışıp kalmasını önlemeye dikkat edin. İşbu bilgilerde belirtilen gürültü ve titreşim seviyesi makinenin maksimum kullanım değerleridir. Dengesiz bir kesim elemanının kullanımı, aşırı hareket hızı veya bakım eksikliği; gürültü emisyonları ve titreşimler üzerinde önemli etkiye sahiptir. Buna bağlı olarak, yüksek gürültüden ve titreşimlerin neden olduğu tahriklerden kaynaklanan olası zararları gidermeye yönelik önlemlerin alınması gerekir; makinenin bakımını iyi yapın, çalışırken kulak koruyucu cihazlar takın ve molalar verin. Depolama

• Yangın risklerini azaltmak için, kalıntı içeren kapları oda içerisinde bırakmayın.

Tüm güvenlik talimatlarına uyulmasına rağmen, başka riskler söz konusu olmaya devam edebilir: – kafa misinasının rotasyonunda parmakların ve ellerin yaralanma tehlikesi; – kafa misinasının çarpması sonucu ayakların yaralanma tehlikesi; – taş ve toprak sıçraması.

ÖNEMLİ Aşağıda yer alan güvenlik talimatları, bu makineyle birlikte verilen ilgili batarya veya batarya şarj cihazı kılavuzunda belirtilen güvenlik gerekliliklerini tamamlayıcı niteliktedir.

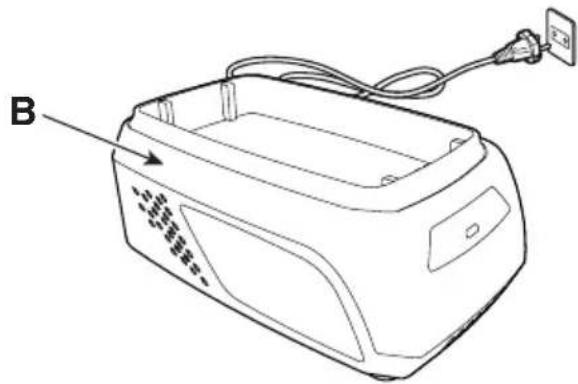

• Bataryaları şarj etmek için sadece üretici tarafından tavsiye edilen şarj cihazlarını kullanın.TR - 6 Uygunsuz bir şarj cihazı elektrik çarpmasına, aşırı ısınmaya veya bataryadan korozif bir sıvı sızmasına sebep olabilir.

• Sadece aletiniz için öngörülen özel bataryaları kullanın. Başka bataryaların kullanımı yaralanmalara ve yangın riskine yol açabilir.

• Bataryayı yerleştirmeden önce cihazın kapalı olduğundan emin olunuz. Bataryanın çalışır haldeki bir makineye takılması yangına neden olabilir.

• Kullanılmayan bataryayı kontaklarda kısa devre yaratabileceğinden, ataşlar, demir paralar, anahtarlar, çivi, vida veya diğer küçük metal eşyalardan uzak tutun. Batarya kontakları arasında meydana gelen kısa devreler, patlamaya veya yangına yol açabilir.

• Batarya şarj cihazını tutuşabilir buharların, maddelerin bulunduğu yerlerde veya kağıt, kumaş vb. gibi kolay tutuşabilir yüzeyler üzerinde kullanmayın. Şarj sırasında batarya şarj cihazı ısınır ve yangına yol açabilir.

• Bataryaların taşınması esnasında kontakların birbirlerine bağlanmasına kesinlikle izin vermeyin ve taşıma için metal kaplar kullanmayın.

2.7 ÇEVRENİN KORUNMASI

Çevrenin korunması; medeni ortak yaşamın ve içinde yaşadığımız çevrenin yararına olacak şekilde, makine kullanımı açısından önemli ve en üst düzey önceliğe sahip olmalıdır.

• Çevreye rahatsızlık vermekten kaçının. Bu makineyi sadece günün makul saatleri içerisinde kullanın (gürültünün rahatsızlık verebileceği, sabahın erken veya akşamın geç saatlerinde kullanmayın).

• Ambalajların, aşınmış parçaların veya çevreye zarar verebilecek herhangi bir parçanın imha edilmesinde yerel yönetmeliklere titizlikle uyun; bu atıklar, normal atıklarla birlikte atılmamalı, ayrılarak malzemelerin geri dönüşümünü yapan toplama merkezlerine götürülmelidir.

• Atık malzemelerin bertarafı için yerel düzenlemelere uyun.

• Makine hizmetten alındığında, doğaya atmayın; yürürlükteki yerel düzenlemelere uygun olarak bir atık döküm tesisine götürün. Elektrikli cihazları ev atıkları arasına atmayın. Atık elektrikli ve elektronik cihazlar konulu 2012/19/ AT sayılı AB Direktine ve bu direktin milli kanunlara uygun olarak uygulanmasına göre tükenmiş elektrikli cihazlar, çevreye uyumlu şekilde yeniden kullanılmak amacı ile ayrı olarak toplanılmalıdırlar. Elektrikli cihazların bir çöplük veya toprak içinde bertaraf edilmeleri halinde, zararlı maddeler su katmanlarına ulaşabilir, sağlık ve sıhhatinizi zararlı şekilde etkileyerek gıda zincirine karışabilirler. Bu ürünün imha edilmesi için daha detaylı bilgi edinmek üzereTR - 7 ev atıklarının imha edilmesi konusunda Yetkili kurum veya Satıcınız ile temas kurun. Faydalı ömürlerini tamamladıklarında bataryaları çevre dostu bir tutum içerisinde emniyetli bir şekilde bertaraf edin. Bataryada hem kendiniz, hem de çevreniz açısından tehlikeli maddeler bulunur. Batarya çıkarılmalı, lityum iyon bataryaları kabul eden bir yapıda ayrıca bertaraf edilmelidir. Kullanılmış ürün ve ambalajların ayrı toplanması, malzemelerin geri dönüştürülmesine ve yeniden kullanılmasına olanak tanır. Geri dönüştürülen malzemelerin yeniden kullanılması, çevrenin kirletilmesini önler ve hammadde talebini azaltır.

Bu makine bir bahçe aletidir ve daha detaylı olarak batarya beslemeli taşınabilir bir çim biçme/kenar kesme makinesidir. Makine başlıca olarak bir motordan oluşur; bu motor, bir transmisyon mili aracılığıyla bir kesim cihazını (misinalı kesme kafası) işletir. Kesim cihazı, zemine yaklaşık olarak paralel (örneğin çim biçme makinesi olarak kullanıldığında) veya yaklaşık olarak dik (kenar kesme makinesi olarak kullanıldığında) bir düzlemde çalışır. Operatör kesim cihazından daima güvenlik mesafesinde durarak makineyi çalıştırabilir ve ana kumandaları kullanabilir.

3.1.1 Öngörülen kullanım

Bu makine aşağıdaki amaçlar için tasarlanmış ve üretilmiştir: – çimlerin ve odunsu olmayan bitkilerin biçilmesi (örn. çiçek tarhlarının kenarlarında, bitkilerde, duvarlarda, çitlerde veya sınırlı yüzeye sahip yeşil alanlarda kesim); – çim biçme makinesiyle yapılan kesimin düzeltilmesi; – yalnızca tek bir operatör tarafından kullanılır.

3.1.2 Uygunsuz kullanım

Yukarıdaki hususlara uymayan başka her türlü kullanım tehlikeli olabilir ve insanlara ve/veya eşyalara zarar verebilir. Uygunsuz kullanıma örnekler, aşağıdakileri içerebilir ancak yalnızca bunlarla sınırlı değildir: – Misinalı kesme kafasını eğerek, makinenin süpürmek için kullanılması. Motorun gücü, hasarlar vererek veya insanlarda yaralanmalara neden olarak nesneleri ve ufak taşları 15 metre veya daha uzağa fırlatabilir; – Çitlerin düzenlenmesi veya kesim cihazının zemin hizasında kullanılmadığı diğer işler; – Çalıların, çitlerin ve çiçeklerin kesilmesi ve ufalanması; – Makinenin bitki sınıfına girmeyen nesneleri kesmek için kullanılması; – Kesim cihazı takılı makinenin operatörün bel hizasının üzerinde kullanılması; – Makinenin halka açık bahçelerde, parklarda, spor merkezlerinde, cadde ve yollarda, sahalarda ve ormanlarda kullanılması; – "Teknik Veriler" tablosunda sıralananlardan farklı kesim cihazlarının kullanılması. Ciddi yaralanma tehlikesi. – makinenin birden fazla kişi tarafından kullanılması. ÖNEMLİ Makinenin uygunsuz kullanımı, garantiyi geçersiz kılacak ve Üreticinin her türlü sorumluluğunu kaldırarak, her türlü hasar sorumluluğunu veya kullanıcının kendisinin veya üçüncü şahısların yaralanmasıyla ilgili sorumlulukları kullanıcıya yükler.

3.1.3 Kullanıcı tipi

Bu makine amatör operatörler tarafından kullanılmaya yöneliktir. "Hobi faaliyetlerine" yöneliktir.

3.2 GÜVENLİK İŞARETLERİ

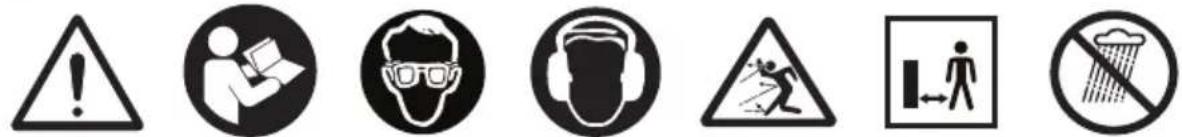

Makinenin üzerinde çeşitli semboller (Şek. 2) bulunur. İşlevleri, operatöre gerekli özen ve dikkat göstererek doğru kullanma kurallarını hatırlatmaktır.TR - 8 Sembollerin anlamları: UYARI! TEHLİKE! Bu makine, doğru şekilde kullanılmadığı takdirde, kullanıcı ve diğer kişiler için tehlikeli olabilir UYARI! Bu makineyi kullanmadan önce kullanım kılavuzunu okuyun. Makine operatörü, makinenin normal şartlarda sürekli günlük kullanımı halinde 85 dB (A) değerine eşit veya daha fazla gürültü seviyesine maruz kalabileceği hakkında uyarılır. İşitme koruması ve gözlük kullanın. SEKME TEHLİKESİ! Kesim cihazından kaynaklanan, fırlayarak kişilerde ağır yaralanmalara veya eşyalarda hasara neden olabilecek malzemelere dikkat edin.

SEKME TEHLİKESİ! Makinenin kullanımı esnasında insanları veya bütün ev hayvanlarını en az 15 m uzaklaştırın! Yağmur (veya nem) altında bırakmayın. ÖNEMLİ Yırtılmış veya okunamaz hale gelmiş yapışkanlı etiketlerin değiştirilmesi gerekir. Yedek etiketleri bir Yetkili Servis Merkezinden sipariş edin.

3.3 ÜRÜN BELİRLEME ETİKETİ

Ürün belirleme etiketinde aşağıdaki veriler yer alır (Şek. 1 ):

1. Ses gücü seviyesi

6. İmalatçının adı ve adresi

Makinenin tanıtım bilgilerini, kapak sayfasının arkasındaki etikette yer alan özel alana yazın. ÖNEMLİ Yetkili Servis Merkezi ile her bağlantı kurduğunuzda ürün tanıtım etiketinde bulunan bilgileri kullanın. ÖNEMLİ Uygunluk Beyanının bir örneği, bu kılavuzun son sayfalarında bulunmaktadır.

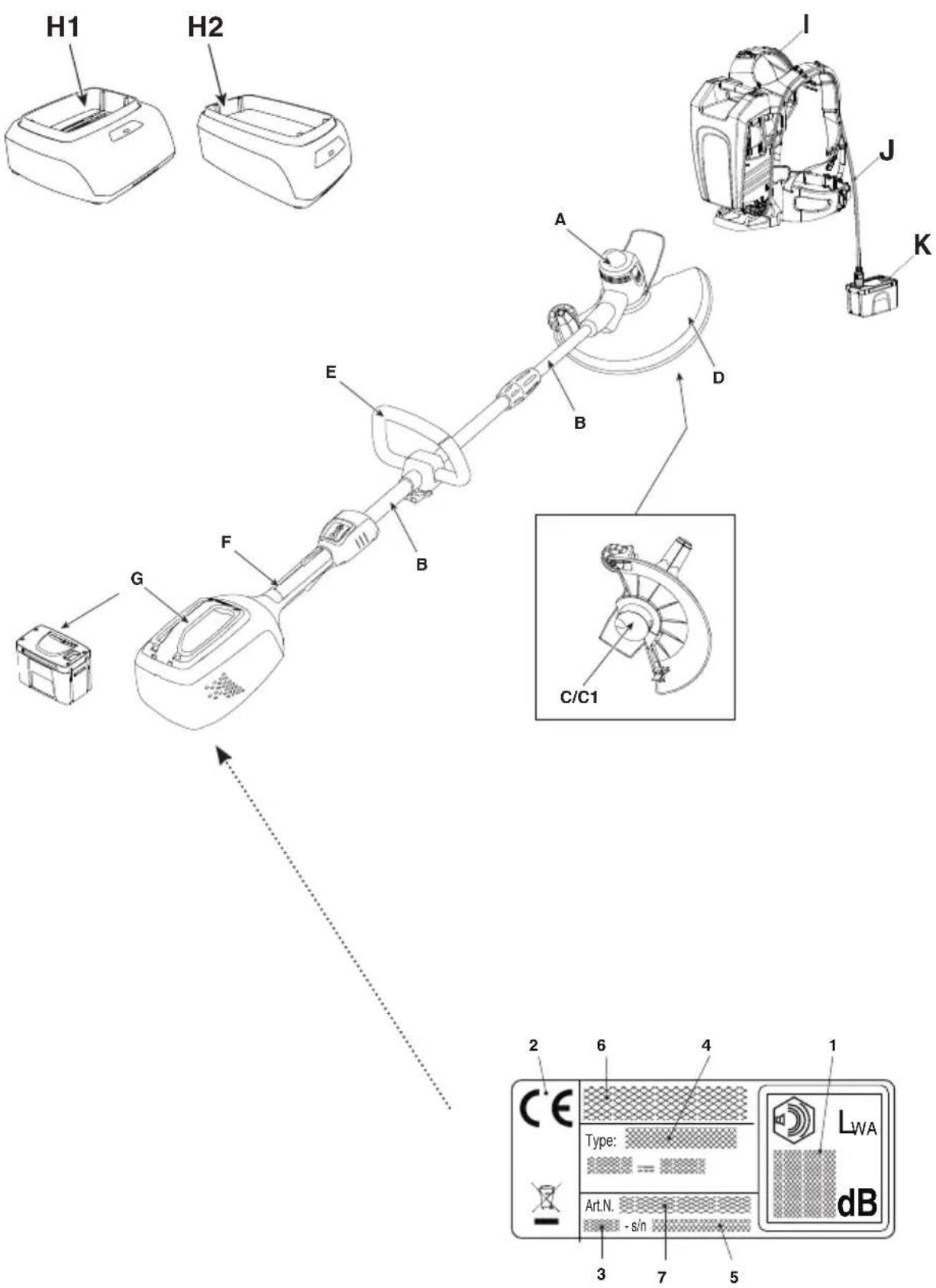

Bu makine, işlevleri belirtilen aşağıdaki bileşenlerden oluşur (Şek. 1 ): A. Tahrik ünitesi: Hareket aktarma miliyle kesim cihazına hareket sağlar. B. Çubuk: Arka tutamağı tahrik ünitesine bağlar. C. Kesim Cihazı: bitkilerin kesilmesini sağlayan elemandır.

1. Misinalı kesme kafası: Naylon

misinalı kesim cihazıdır. D. Kesim cihazı siperi: Bir emniyet cihazıdır ve kesim cihazı tarafından toplanmış olası nesnelerin makineden uzağa fırlatılmasını engeller. E. Ön tutamak: Yarım daire şeklindedir, makinenin yönetilmesine olanak tanır. F. Arka kabza: makinenin yönetilmesine olanak tanır ve üzerinde açma/kapama/ gaz ana kontrol düğmeleri bulunur. G. Batarya(makineyle birlikte temin edilmemişse, bkz. Böl. 15 "talep üzerine temin edilen aksesuarlar"): alete elektrik akımı sağlayan donanımdır; özellikleri ve kullanım kuralları özel bir kılavuzda belirtilmiştir. H. Batarya şarj cihazı makineyle birlikte temin edilmemişse, bkz. Böl. 15 "talep üzerine temin edilen aksesuarlar"): bataryayı şarj etmekte kullanılan cihazdır. İki batarya şarj cihazı modeli mevcuttur: H1 (hızlı batarya şarjı); H2 (standart batarya şarjı).

I. Batarya sırt çantası (talep üzerine

tedarik edilen mekanizma, par. 15.3): bataryaların içinde bulunduğu cihazdır. J. Bağlantı kablosu: makineyi batarya sırt çantasına bağlamak için kullanılan kablo. K. Batarya simülatörü (talep üzerine tedarik edilen mekanizma, par. 15.4): makine yuvasına takılmışsa, batarya sırt çantasının kullanımına izin veren cihazdır.TR - 9

ÖNEMLİ Uyulacak güvenlik kuralları için bkz. böl. 2. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun. Depolama ve nakliye amaçlarıyla, makinenin bazı bileşenleri fabrikada takılmamıştır ve ambalaj çıkarıldıktan sonra monte edilmek zorundadır. Aşağıdaki talimatları izleyin. Ambalajın açılması ve montajın tamamlanması düz ve sağlam bir yüzey üzerinde gerçekleştirilmelidir, makinenin ve ambalajların hareket ettirilmeleri için yeterli derecede yer bulunmalıdır ve daima uygun aletler kullanılmalıdır. Makineyi "MONTAJ" bölümünde verilen talimatları yerine getirene kadar kullanmayın.

4.1 MONTAJ BİLEŞENLERİ

Ambalaj, montaj bileşenlerini içerir.

4.1.1 Ambalajdan çıkarma

1. Bileşenleri kaybetmemeye dikkat ederek,

ambalajı dikkatli bir şekilde açın.

2. Kutunun içine bulunan, bu kılavuzun

da yer aldığı belgelere başvurun.

3. Monte edilmemiş tüm parçaları

4. Makineyi kutudan çıkarın.

5. Kutuyu ve ambalajları bulunduğunuz yerdeki

yönetmeliklere uygun şekilde bertaraf edin. Montaj işlemini yapmadan önce, bataryanın yuvasına takılı olmadığından emin olun.

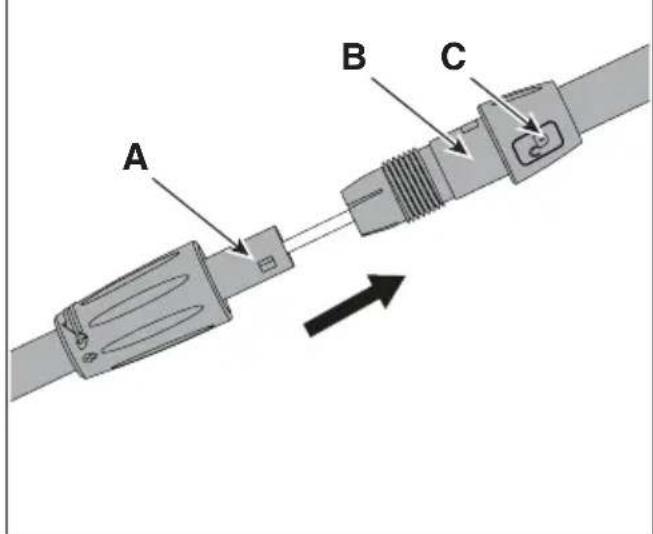

– Çubuğun alt kısmını (Şek. 3.A) yerinde sabitlenmesini sağlayan durdurma sistemi atarak ikaz edene kadar üst kısmın (Şek. 3.B) içine geçirin. Çubuk, düğmeye basılarak çıkarılabilir (Şek. 3.C). Çubuğun uzunluğu ayarlanabilir (par. 6.1.2).

4.3 ÖN KABZANIN TAKILMASI

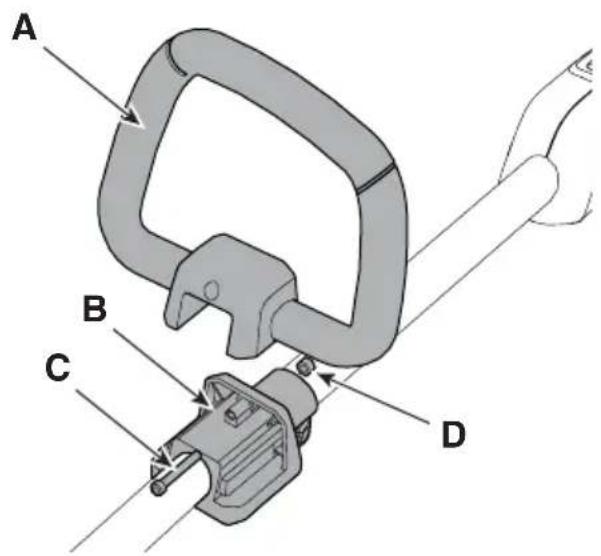

– Ön kabzayı (Şek. 4.A) destek (Şek. 4.B) üzerine takın, uygun vidayla (Şek. 4.C) sıkın ve karşı taraftaki somunu kullanarak kilitleyin (Şek. 4. D).

4.4 SİPERİN KESİM CİHAZINA TAKILMASI

Koruyucu eldiven takın. Her kesim cihazına Teknik Veriler tablosundaki aşağıdaki talimatlarla belirtildiği gibi özel bir koruma takılmalıdır.

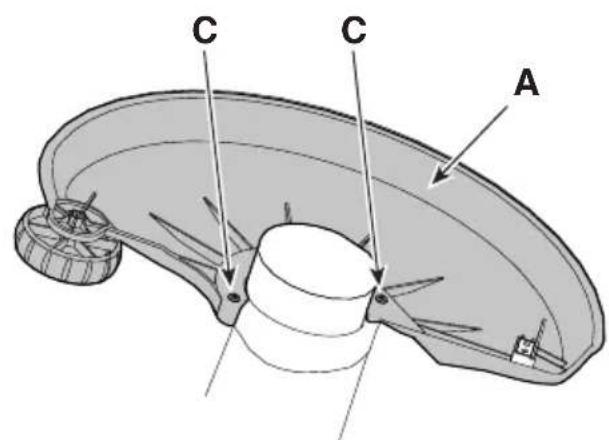

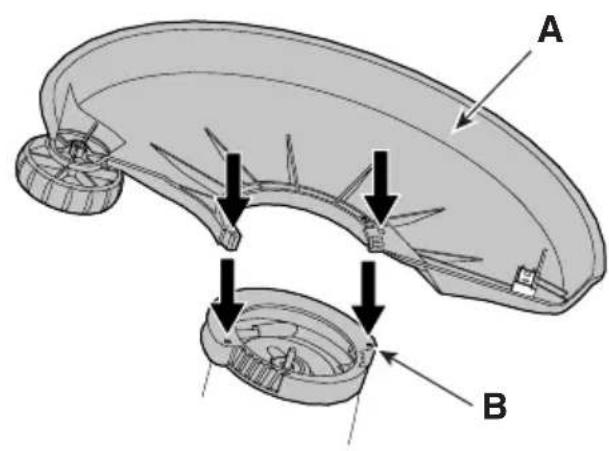

1. Siperi (Şek. 5.A), tahrik ünitesinin (Şek. 5.B)

tabanında bulunan deliklere yerleştirin.

2. Vidaları (Şek. 5.C) sonuna kadar

sıkarak, siperi (Şek. 5.A) sabitleyin. NOT Kesim cihazının siperinde aşağıdaki sembol bulunur: Kesim cihazının dönme yönünü gösterir.

4.5 KESİM SINIRI GÖSTERGESİNİN

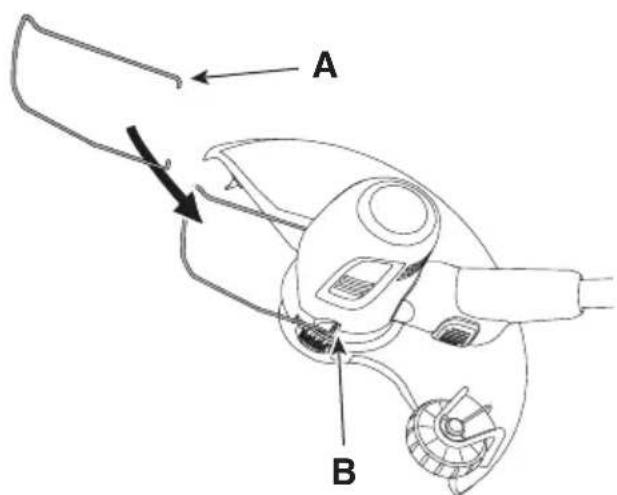

MONTAJI – Kesim sınırı göstergesinin (Şek. 6.A) iki ucunu tahrik ünitesinde (Şek. 6.B) bulunan deliklere yerleştirip takın.

4.6 BATARYA SIRT ÇANTASININ

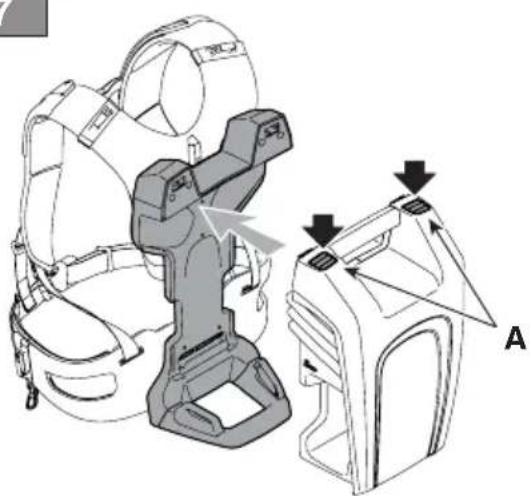

TAKILMASI (VARSA) Batarya sırt çantası halihazırda birleştirilmiş olarak teslim edilir (Şek. 1.I) ve kayış desteğinden ayrılabilir (Şek. 7) ve elde taşınabilir. Batarya sırt çantasını ayırmak için, üstteki iki düğmeye basın (Şek. 7.A). Batarya bölmeleri sırt çantasının her iki tarafında bulunur (Şek. 8) Sırt çantasının sağ tarafında aşağıdakiler bulunur:

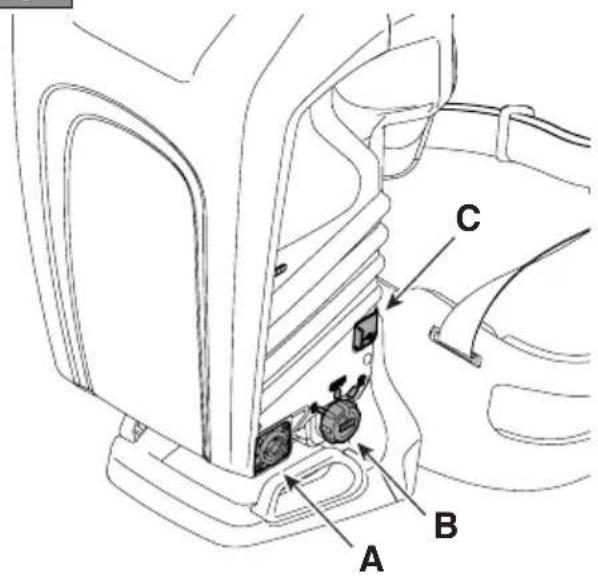

• kablo soketi (Şek. 9.A)

• batarya seçicisi (Şek. 9.B)

• diğer cihazları şarj etmeye yönelik bir USB portu (örn. mobil telefonlar) (Şek. 9.C) Kabloların gevşek kalmasını önlemek için, her iki yanda ve arkada güç kablosunun geçirilebileceği oluklar vardır.TR - 10

ALMA/DEVREDEN ÇIKARMA) Bu düğmeye basıldığında makinenin elektrik devresi devreye girer veya devreden çıkar (Şek. 10.C). Bir LED yanıyor: makinenin elektrik devresi devrededir. Makine kullanılmaya hazırdır. Her iki LED yanıyor: makine çalışmaktadır (Şek. 10.D). LED'ler kapalı: elektrik devresi tamamen devre dışıdır. ÖNEMLİ Taşıma işlemleri sırasında kazara çalışmasını önlemek için kesinlikle parmağınızı düğmenin üzerinde tutmayın. "Uyarı" simgesi (Şek. 10.E), bir makine arızası durumunda yanar (ON) (bkz. arıza tespiti tablosu, par. 14).

5.2 GAZ KONTROL KOLU

Makinenin çalıştırılmasını/durdurulmasını sağlar ve aynı zamanda kesim cihazını devreye sokar/devreden çıkarır. Gaz emniyet kolu (Şek. 10.A) yalnızca, gaz emniyet koluna aynı anda basılır ise çalıştırılabilir (Şek. 10.B). Çalıştırmak için: – gaz kontrol kolu ile gaz emniyet koluna aynı anda basın. Motor ateşlendiği anda kesim cihazı de dönmeye başlar. Gaz kontrol kolu bırakıldığında makine otomatik olarak durur.

5.3 GAZ EMNİYET KOLU

Gaz emniyet kolu (Şek. 10.B) gaz kontrol kolunun (Şek. 10.A) kullanılmasına olanak tanır.

6. MAKİNENİN KULLANIMI

ÖNEMLİ Uyulacak güvenlik kuralları için bkz. böl. 2. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

Çalışmaya başlamadan önce, çalışmanın verimli şekilde ve maksimum güvenlikte gerçekleşmesini garanti etmek için bir dizi kontrol ve işlem gerçekleştirmek gerekir:

1. bataryanın yuvasına takılı

olmadığından emin olun;

2. Makineyi yatay konuma getirin ve

yere iyice oturmasını sağlayın;

3. makineyi ergonomik ve işlevsellik açısından

kullanıcını ve yapılan işin tipine en uygun şekilde ayarlayın (par. 6.1.1 - par. 6.1.4);

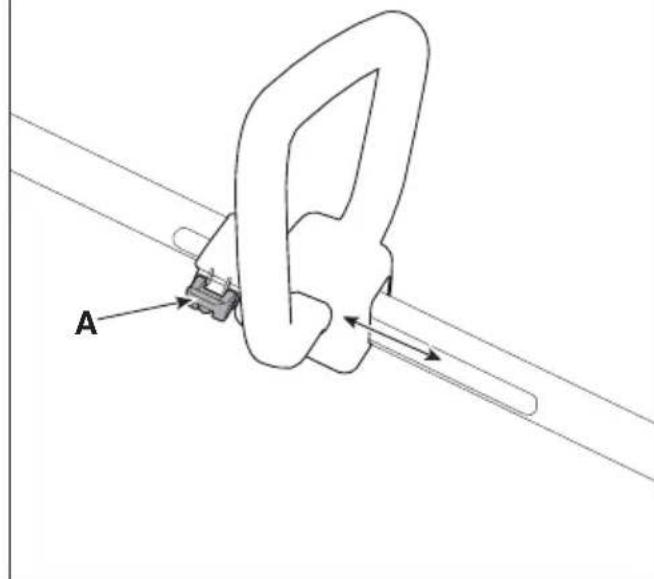

1. Kelepçeyi gevşetin (Şek. 11.A);

2. ön kabzayı operatör için en ergonomik

pozisyonu buluncaya kadar kaydırın;

6.1.2 Çubuğun uzunluğunun

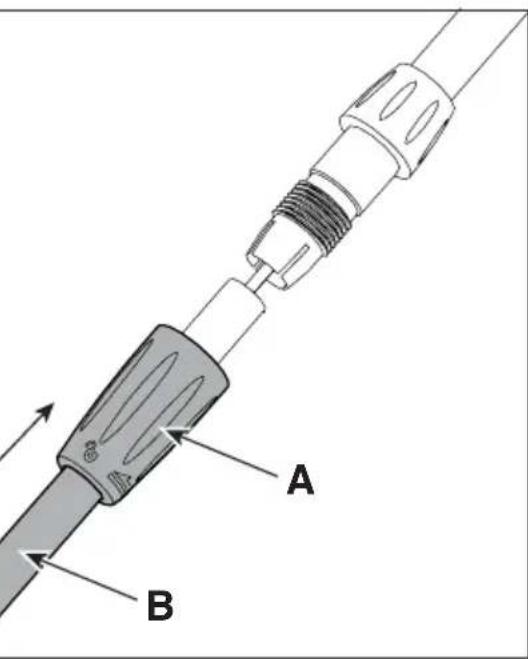

1. Kolu (Şek. 12.A) okla gösterilen açık

asma kilit yönünü izleyerek gevşetin;

2. İstediğiniz uzunluğu elde edene kadar

çubuğu (Şek. 12.B) çekin veya itin;

3. Ayarlama tamamlandığında, kolu

okla gösterilen kapalı asma kilit yönünü izleyerek iyice sıkıştırın.

6.1.3 Kesim cihazının hizalanması

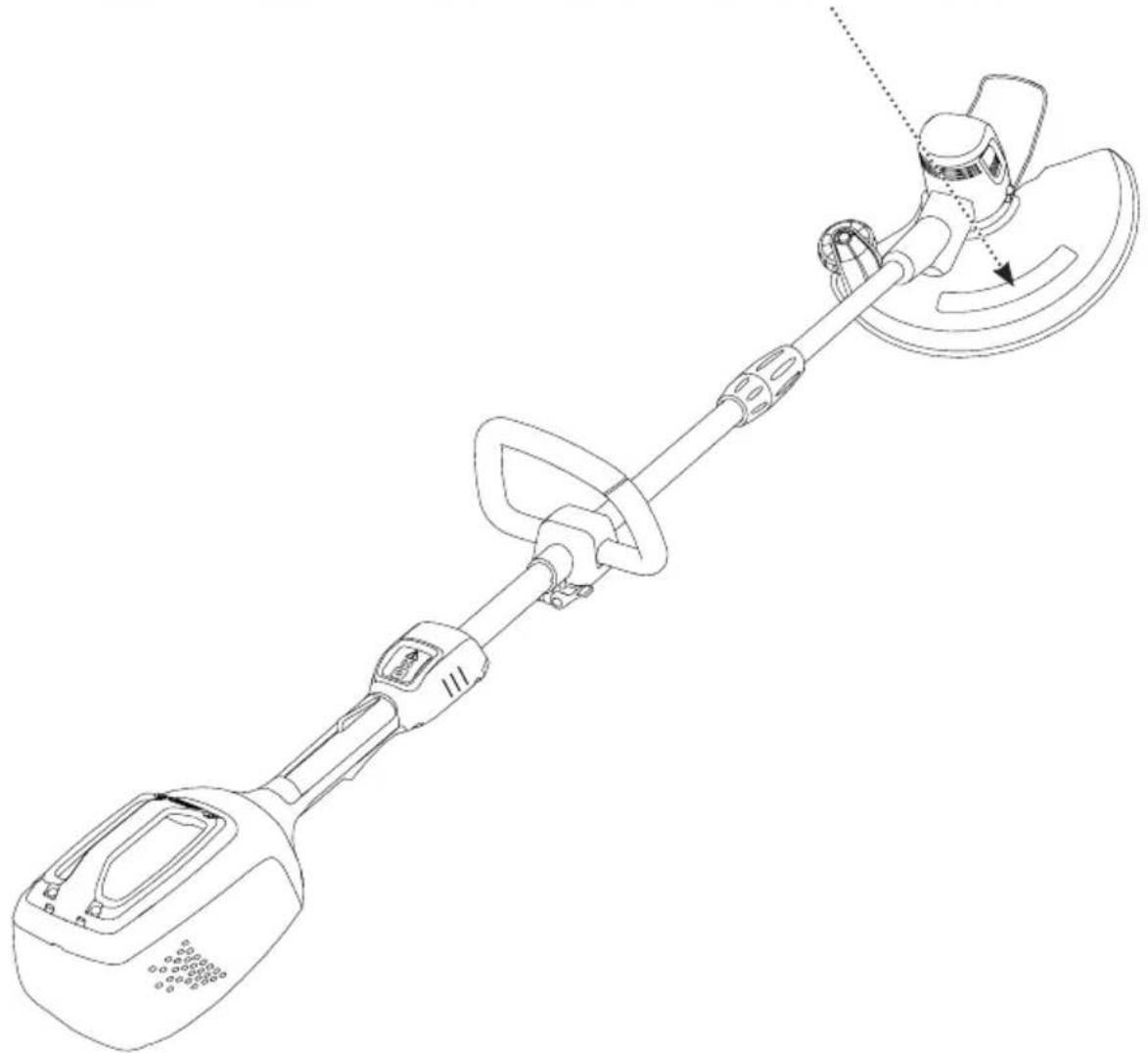

Kesim cihazının yönlendirilmesi, çim biçme modundan kenar kesme moduna veya tersine geçiş yapılmasına olanak tanır. Kenar kesme modunda çalışmak için: – Düğmeye (Şek. 13.A) basın; – Yerinde sabit kaldığından emin olarak, kesim cihazını (Şek. 13.B) 90° döndürün. Bu işlemi daima makine kapalı ve kesim cihazı durur haldeyken yapın.TR - 11

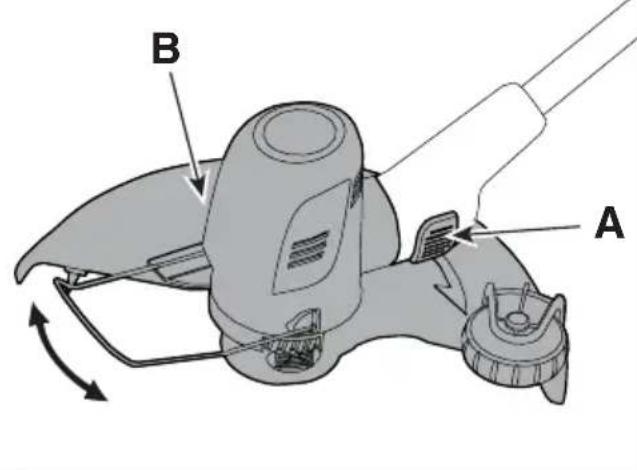

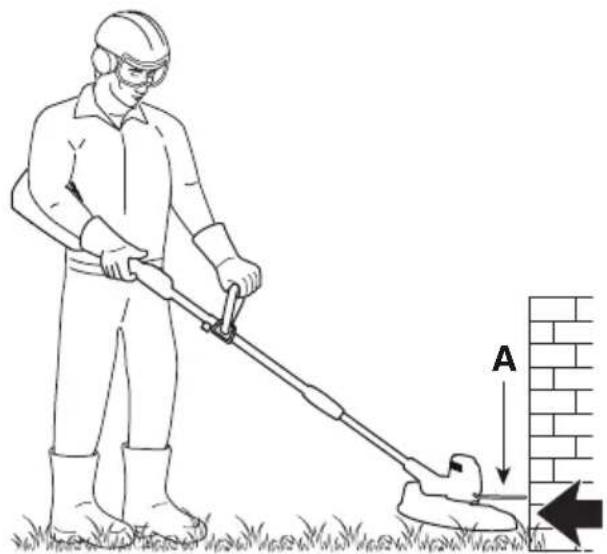

6.1.4 Kesim sınırı göstergesinin

ayarlanması – Kesim cihazıyla etkileşimi önleyecek şekilde, ağaç, kaldırım veya çitlerin yakınlarında çalışırken, kesim sınırı göstergesini (Şek. 14.A) öne doğru çevirin.

6.1.5 Batarya kontrolü

Her kullanımdan önce: – Batarya kitapçığında yer alan talimatları izleyerek bataryanın şarj durumunu kontrol edin.

6.1.6 Sırt çantasının kullanılması (varsa)

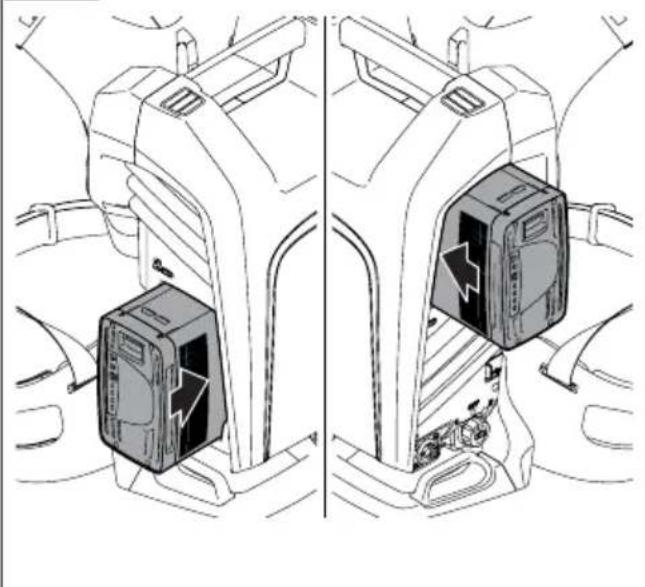

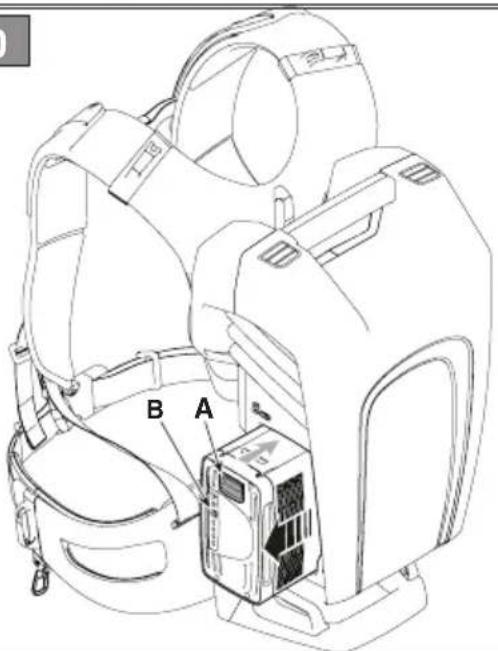

1. Bataryayı sırt çantasının (Şek. 8)

bölmelerinden birinin içine geçirip tamamen, konumuna kilitlendiğini ve böylece elektrik kontağı sağlandığını bildiren tık sesini duyana kadar itin;

2. Kabloyu sırt çantasındaki özel sokete

bağlayın ve konumuna kilitlendiğini, böylece elektrik kontağı sağlandığını bildiren özel tık sesini duyana kadar döndürün (Şek. 9.A);

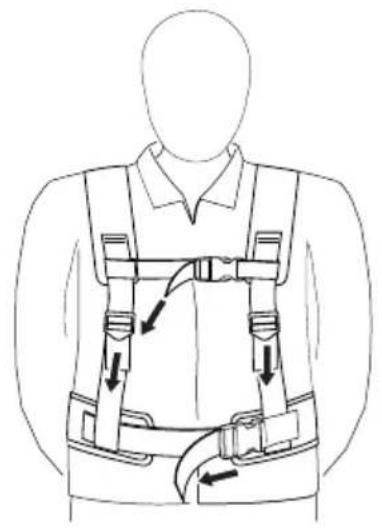

3. kayışları ayarlayın ve öndeki

Aşağıdaki güvenlik kontrollerini yapın ve elde ettiğiniz sonuçların tablolarda belirtilenlere uygun olduğundan emin olun. Kullanmadan önce güvenlik kontrollerini daima yapın.

Amaç Sonuç Kabzalar (Şek. 1.E) Temiz, kuru, makineye doğru şekilde ve iyice sabitlenmiş. Kesim cihazının siperi (Şek. 1.D) Makineye doğru şekilde ve sıkıca sabitlenmiş, aşınmamış/bozulmamış veya hasar görmemiş. Makine üzerindeki vidalar İyice sıkıştırılmış (gevşek değil) Kesim cihazı (Şek. 1.C) Temiz, hasar görmemiş veya yıpranmamış Batarya (Şek. 1.G) Muhafazasında herhangi bir hasar yok, herhangi bir sıvı sızıntısı yok Soğutma havası giriş ızgaraları (Par. 7.3) Engellenmez Makine Herhangi bir hasar veya yıpranma belirtisi yok Gaz kontrol kolu (Şek. 10.A), gaz emniyet kolu (Şek. 10.B) Kollar serbest bir şekilde hareket etmeli, zorlama gerektirmemelidir. Test sürüşü Anormal titreşim yok. Anormal ses yok

6.2.2 Makine çalışma testi

1. Bataryayı yuvasına

yerleştirin (Par. 7.2.3);

2. Emniyet düğmesine

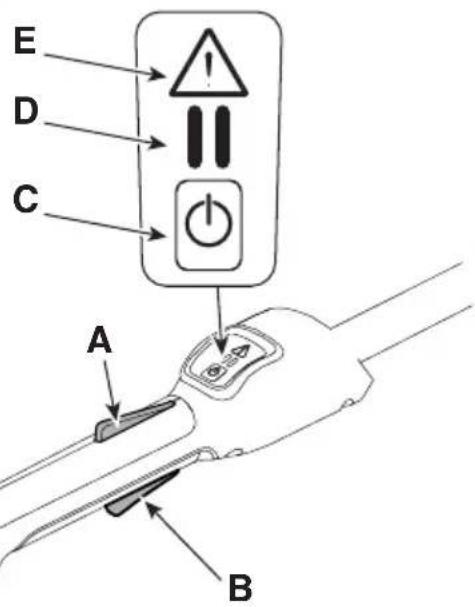

(Şek. 10.C) basın LED (Şek. 10.D) yanmalıdır (ON) (elektrik devresi etkin).

1. Makineyi çalıştırın

(Şek. 10.A) ile gaz emniyet kolunu (Şek. 10.B) aynı anda etkinleştirin;

(Şek. 10.A) ile gaz emniyet kolunu (Şek. 10.B) bırakın.

1. Kesim cihazı hareket

ve hızlıca nötr konuma dönmeli, kesim cihazı durmalıdır. Yalnızca gaz kontrol koluna basın (Şek. 10.A). Gaz kontrol kolu kilitli halde kalır. Elde ettiğiniz sonuçların biri bile aşağıdaki tablolardan farklıysa, makineyi kullanmayın! Makineyi gereken kontrollerin yapılması ve onarılması için bir servis merkezine gönderin.

6.3.1 Batarya ile çalıştırma

1. Kesim cihazının toprağa veya diğer

nesnelere değmediğinden emin olun;

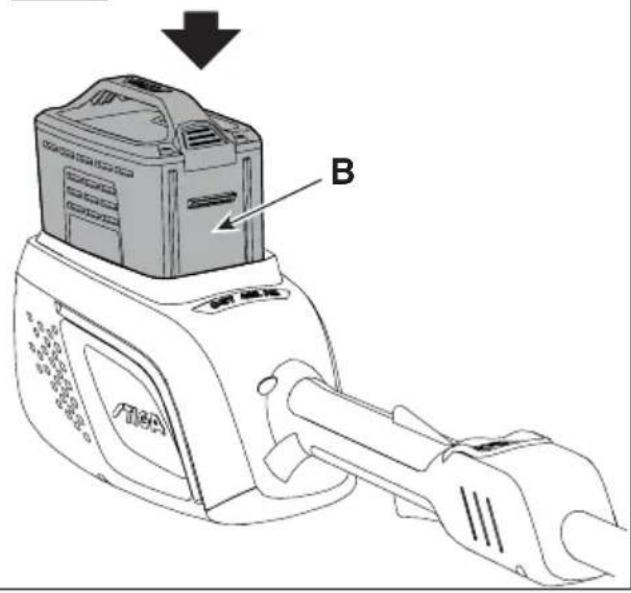

2. Bataryayı yuvasına doğru şekilde

yerleştirin (Şek. 16) (par. 7.2.3);

3. Gaz kontrol kolu (Şek. 10.A) ile gaz emniyet

kolunu (Şek. 10.B) aynı anda etkinleştirin. NOT Her çalıştırmada yeni misina otomatik olarak salınır (par. 6.4.2).TR - 12

6.3.2 Batarya simülatörü ile

1. Kesim cihazının toprağa veya diğer

nesnelere değmediğinden emin olun;

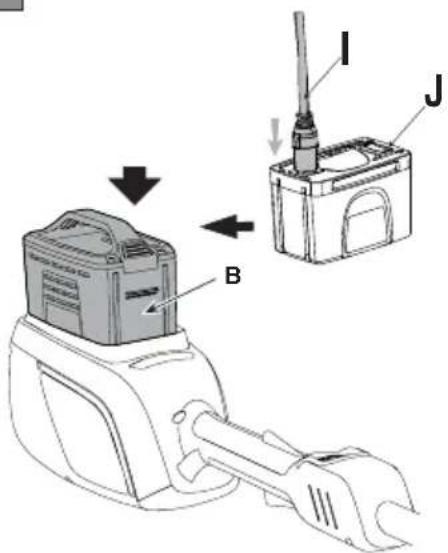

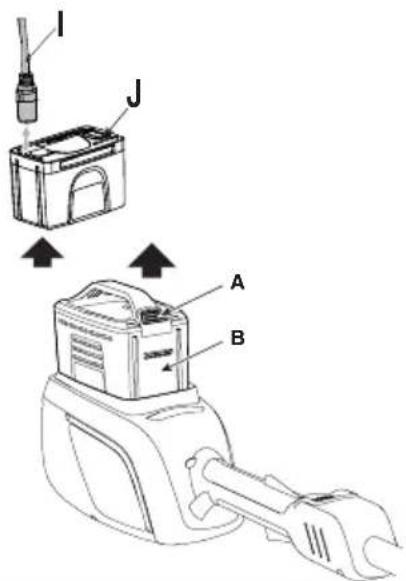

2. Batarya simülatörünü makine

üzerindeki yuvasına doğru şekilde yerleştirin (Şek.16.J);

3. Bağlantı kablosunu batarya

simülatörüne bağlayın (Şek.16.I);

4. Seçiciyi kullanarak bataryayı

5. Emniyet düğmesine (Şek. 10.C) basın,

6. Bıçak kumanda levyesi (Şek. 10.A)

ile emniyet şalterini (Şek. 10.B) aynı anda devreye sokun.

NOT İlk kez bir biçme işine başlamadan önce, makineyi sıkı kavramayı ve işin gerektirdiği hareketleri gerçekleştirerek makineyi ve en uygun kesim tekniklerini yeterince öğrenmek gerekir. Makineyle çalışmak için aşağıda açıklanan şekilde hareket edin: – Makineyi daima iki elinizle sıkıca kavrayın ve kesim cihazını kemer hizasının altında tutun. NOT İşte kullanım esnasında, batarya, makineyi kapatan ve çalışmasını bloke eden bir koruma düzeni aracılığıyla komple boşalmaya karşı korunur. NOT Bataryanın ne kadar süre kullanılabileceği (yani şarj öncesi kesilebilecek bitki yüzeyi), çeşitli faktörlere bağlıdır (par. 7.2.1). NOT Bir dakika süreyle kullanılmaması durumunda, makine açıksa, otomatik olarak kapanacaktır.

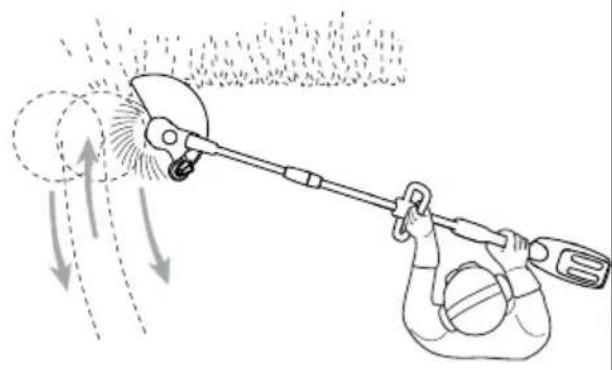

6.4.1 Çalışma teknikleri

SADECE naylon misina kullanın. Metal tellerin, plastikle kaplanmış metal tellerin ve/veya kafaya uygun olmayan tellerin kullanımı, ciddi yaralara ve yaralanmalara neden olabilir. a. Kesim hareketi (Biçme) – Kesim cihazının çim kesme modunda olduğundan emin olun (par. 6.1.3); – İşlem esnasında misinalı kesme kafasını eğmeden, geleneksel orağa benzer bir yay hareketi ile düzenli bir gidişle işe başlayın (Şek. 17). Misinalı kesme kafası ile toprak arasındaki mesafeyi sabit tutarak eşit bir kesim yüksekliği elde etmek için küçük bir alanda doğru yükseklikte keserek başlayın. Daha zor kesimler için, misinalı kesme kafasını yaklaşık 30° sola eğmek yararlı olabilir. Kişilere, hayvanlara zarar verebilecek veya tehlikeli olabilecek nesne fırlatmasına neden olma ihtimali mevcut ise, bu şekilde çalışmayın. b. Hassas kesim (Bitirme) Kesim cihazını operatörden daima uzak tutarak, misinalı kesme kafasının alt kısmı toprağa değmeyecek ve kesim hattı istenen noktada bulunacak şekilde makineyi haf eğimli tutun. c. Çitlerin / temellerin yakınlarında kesim – Kesim sınırı göstergesini ayarlayın (varsa, par. 6.1.4); – misinalı kesme kafasını, şiddetli çarptırmadan, çitlere, kazıklara, kayalara, duvarlara vb. yavaşça yaklaştırın (Şek. 14). Misina sert bir engele çarparsa kopabilir veya aşınabilir; bir çite takılı kalırsa aniden kesilebilir. Her halükarda kaldırımlar, temeller, duvarlar vb. etrafında kesim, misinanın normale göre daha fazla aşınmasına eden olabilir. d. Ağaçlar etrafında kesim – Kesim sınırı göstergesini ayarlayın (varsa, par. 6.1.4); – Ağacın etrafında soldan sağa doğru yürüyün, misina ağaca çarpmayacak şekilde ve misinalı kesme kafasını ileri doğru haf eğik tutarak kütüklere yaklaşın. Naylon misinanın ufak çalıları kesebileceğine veya bunlara zarar verebileceğine ve misinanın çalıların veya yumuşak kabuklu ağaçların kütüğüne çarpmasının bitkiye ciddi şekilde hasar verebileceğine dikkat edin.

6.4.2 Misinanın otomatik salınması

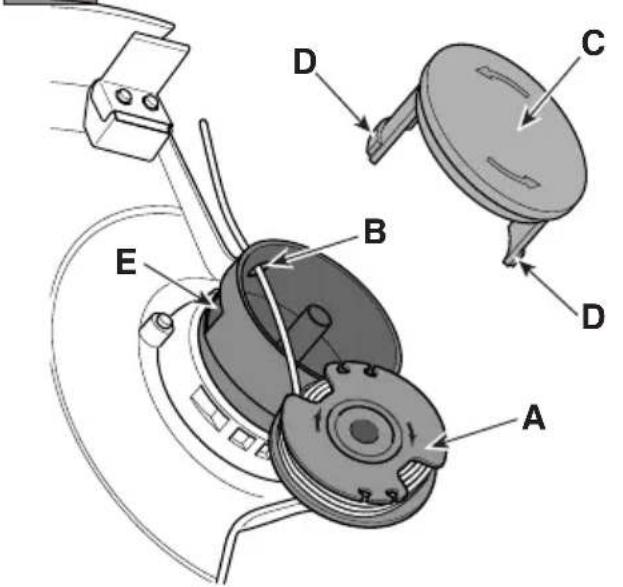

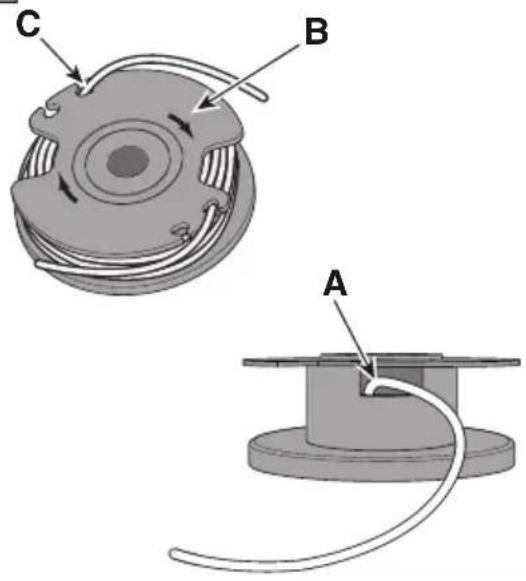

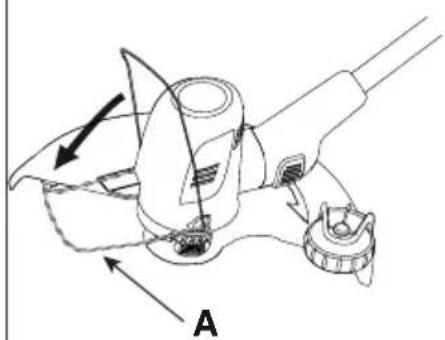

Bu makine, otomatik misina salma özellikli kafayla donatılmıştır. Yeni misinayı salmak için:

1. makineyi durdurun (Par. 6.6);

2. Makineyi yeniden çalıştırmadan

önce iki saniye bekleyin. Kesim çapı 30 cm olarak ayarlanır. Misina uzunluğu misina kesme bıçağına (Şek. 18.A) ulaşana kadar aynı prosedürü tekrarlayın; misina kesme bıçağı daha sonra uzunluk fazlasını keser.TR - 13

6.5 ÇALIŞTIRMA ÖNERİLERİ

Kullanım sırasında kesim cihazı (Şek. 1.D) siperinin altına ve makinenin etrafına dolanan otların motorda aşırı ısınma (Şek. 1.A) meydana gelmesini önleyecek şekilde düzenli aralıklarla temizlenmesi uygun olacaktır. Aşağıdaki gibi ilerleyin: – makineyi durdurun (Par. 6.6); – bataryayı çıkarın (Par. 7.2.2); – koruyucu eldiven takın; – motorun doğru şekilde soğutulmasını sağlamak için, takılmış otları bir tornavida ile çıkartın.

Makineyi durdurmak için:

1. gaz kontrol kolunu bırakın (Şek. 10.A).

2. Kesim cihazının durmasını bekleyin.

Makineyi durdurduktan sonra kesim cihazının durması için birkaç saniye geçmesi gerekir. ÖNEMLİ Aşağıdaki durumlarda daima makineyi durdurun çalışma bölgeleri arasında yer değiştirmeler esnasında.

6.7 KULLANDIKTAN SONRA

6.7.1 Batarya ile kullanım sonrasında

• Bataryayı yuvasından çıkarın ve şarj edin (par. 7.2.2).

• Kapalı bir yerde saklamadan önce, motorun soğumasına olanak tanıyın.

• Temizleyin (par. 7.3).

• Hiçbir gevşek veya hasarlı bileşen bulunmadığından emin olun. Gerekirse, hasar görmüş bileşenleri değiştirin ve vidaları ve gevşemiş cıvataları sıkıştırın veya yetkili servis merkeziyle bağlantı kurun.

6.7.2 Batarya simülatörü ile kullanım

1. Batarya sırt çantası seçicisini "KAPALI"

(OFF) konuma getirin (Şek. 9.B);

2. batarya simülatörünü makineden

3. batarya sırt çantasını çıkarın;

4. bağlantı kablosunu batarya

simülatöründen (Şek. 19.I) ve sırt çantasından (Şek. 9.A) ayırın

5. bataryayı sırt çantasından çıkarın

(Şek. 20) ve şarj edin (par. 7.2.2);

6. makineyi kapalı bir yerde saklamadan

önce, motorun soğumasına olanak tanıyın;

7. Temizleyin (para. 7.3);

8. Hiçbir gevşek veya hasarlı bileşen

bulunmadığından emin olun. Gerekirse, hasar görmüş bileşenleri değiştirin ve vidaları ve gevşemiş cıvataları sıkıştırın veya yetkili servis merkeziyle bağlantı kurun. ÖNEMLİ Makineyi kullanmadan veya gözetimsiz halde bırakacağınız her sefer bataryayı daima çıkarın (Par. 7.2.2).

ÖNEMLİ Uyulacak güvenlik kuralları için bkz. böl. 2. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun. Herhangi bir bakım işlemi yapmadan önce:

• bataryayı yuvasından çıkarın ve şarj edin (par. 7.2.2);

• kapalı bir yerde saklamadan önce, motorun soğumasına olanak tanıyın;

• uygun giysiler giyin, iş eldiveni ve koruyucu gözlük takın;

• ilgili talimatları okuyun.TR - 14 – İşlem sıklığı ve tipi, "Bakım tablosunda" özetlenmiştir (Böl. 13). Tablo makinenizin etkinliğini ve güvenliğini korumada size yardım etme amacına yöneliktir. Tabloda başlıca işlemler ile her birinin uygulanacağı zaman aralığı belirtilmiştir. İlgili görevi, yapılması gerektiği zaman gelir gelmez gerçekleştirin. – Orijinal olmayan yedek parçaların ve aksesuarların kullanılması makinenin işletimi ve güvenliği üzerinde olumsuz etkilere sahip olabilir. Üretici, bu ürünlerden kaynaklanan hasar veya yaralanmalarla ilgili her türlü sorumluluğu reddeder. – Orijinal yedek parçalar Yetkili Teknik Servisler ve Satıcılardan temin edilebilir. ÖNEMLİ Bu kılavuzda açıklanmayan her türlü bakım ve ayarlama işlemi bayiniz veya Yetkili Servis Merkezi tarafından yapılmalıdır.

7.2.1 Batarya çalıştırma süresi

Bataryanın kullanma süresi (yani şarj öncesi işlenebilir bitki alanı) başlıca olarak aşağıdakilere bağlıdır: a. Daha fazla enerji ihtiyacı gerektiren çevresel faktörler: – Yoğun, uzun, nemli bitki ile kesim; b. operatörün kaçınması gereken davranışlar: – çalışma esnasında sık açma ve kapamalar; – yapılacak işe uygun olmayan bir kesim tekniği kullanın (par. 6.4.1). Bataryanın çalışma süresini artırmak için daima aşağıdakilerin yapılması uygun olur:

• Çalıları kuruyken kesin;

• yapılacak işe en uygun tekniği kullanın (par. 6.4.1). Makinenin standart batarya ile mümkün olandan daha uzun çalışmalarda kullanılmasının istenmesi halinde, aşağıdakiler mümkündür:

• Kullanım sürekliliğini tehlikeye atmaksızın, boşalan bataryayı derhal değiştirmek için ikinci bir standart batarya satın almak;

• standart versiyona oranla daha uzun kullanma süresi sunan bir batarya satın almak (para. 15.1).

7.2.2 Bataryanın çıkarılması

1. Makinede (Şek. 19.A) veya sırt çantasında

(Şek. 20. A) (varsa) bulunan batarya üzerindeki kilitleme düğmesine basın;

2. bataryayı makineden (Şek. 19.B)

veya batarya sırt çantasından (Şek. 20.B) (varsa) çıkarın;

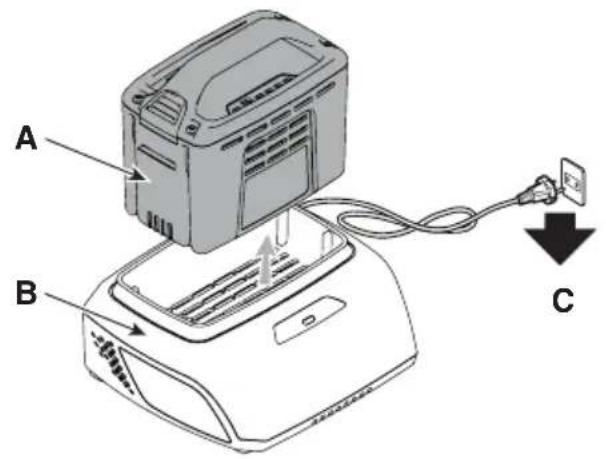

3. Bataryayı (Şek. 21.A) batarya şarj cihazı

bölmesine (Şek. 21.B) yerleştirin;

4. batarya şarj cihazını (şek. 21.C) anma

değer levhasında belirtilen gerilime sahip bir güç soketine bağlayın.

5. bataryanın/batarya şarj cihazının

kitapçığında yer alan talimatları izleyerek komple şarj uygulaması yapın. NOT Batarya, ortam sıcaklığı 0 ile +45 °C arasında olmadığında şarj olmasını engelleyen bir koruma ile donatılmıştır. NOT Batarya, hasar görme riski olmaksızın, kısmen de olsa her an şarj edilebilir.

7.2.3 Bataryanın makineye monte edilmesi

Şarj tamamlandıktan sonra:

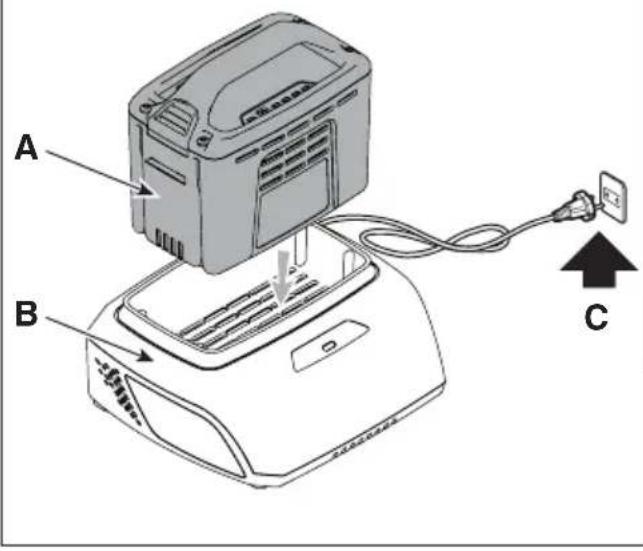

1. Bataryayı (Şek. 22.A), batarya şarj

cihazındaki (Şek. 22.B) yuvasından çıkarın (şarj işlemi tamamlandıktan sonra şarj altında tutmaya devam etmeyin);

2. Batarya şarj cihazının (Şek. 22C)

elektrik şebekesi bağlantısını kesin;

3. Bataryayı makinedeki yuvasına (Şek. 23.B)

veya batarya sırt çantasının bölmelerinden birine (Şek. 8) (varsa) yerleştirin;

4. yerine oturarak kilitlendiğini bildiren tık sesini

duyana kadar tamamen itin ve böylece elektrik kontağının sağlandığından emin olun.

• Kullandıktan sonra makineyi daima temiz ve nötr deterjanla nemlendirilmiş bir bez kullanarak temizleyin.

• Yumuşak ve kuru bir bez kullanarak tüm nemi giderin. Nem, elektrik çarpması risklerinin doğmasına neden olabilir.

• Plastik aksam veya tutamak temizliğinde aşındırıcı deterjanları veya çözücüleri kullanmayın.

• Yangın tehlikesini azaltmak için, makineyi ve özellikle motoru, çim, yaprak veya aşırı gres kalıntılarından arındırın.

• Motorun veya bataryanın aşırı ısınarak zarar görmesini önlemek için soğutma havası giriş ızgaralarının daima temiz ve birikintilerden arındırılmış halde olduğundan emin olun.

• Su jetleri kullanmayın ve motorun ve elektrikli bileşenlerin ıslanmasını önleyin.TR - 15

7.4 SOMUNLAR VE CIVATALAR

• Ekipmanın güvenli çalışma durumunda olmasını sağlamak için; tüm somunları, cıvataları ve vidaları sıkılmış halde tutun.

• Tutamakların sıkıca sabitlendiklerini düzenli olarak kontrol edin.

Herhangi bir bakım işlemine girişmeden önce:

• bataryayı yuvasından çıkarın ve şarj edin (par. 7.2.2);

• kapalı bir yerde saklamadan önce, motorun soğumasına olanak tanıyın;

• uygun giysiler giyin, iş eldiveni ve koruyucu gözlük takın;

• ilgili talimatları okuyun. Uyarı! Hareket eden tehlikeli parçalardan kaynaklanan yaralanma riski!

8.1 KESİM CİHAZININ BAKIMI

Bu makine üzerinde, yalnızca Teknik Veriler tablosunda belirtilen kodu taşıyan kesim cihazı kullanılmalıdır. Ürünün gelişimi dikkate alınarak, "Teknik Veriler" tablosunda belirtilen kesim cihazları benzer değiştirilebilirlik ve işleme güvenliği özelliklerine sahip diğer kesim cihazları ile zaman içinde değiştirilebilirler. Batarya çıkarılmadan ve kesim cihazı tamamen durmadan kesim cihazına dokunmayın.

8.1.1 Bobin taşıyıcı kafanın

misinasının değiştirilmesi

1. İki yan tırnağa (Şek. 24.A) bastırıp,

kapağı (Şek. 24.B) çıkarın;

2. Bobini çıkarın (Şek. 24.C);

3. Misina ucunu kafa deliğinden

(Şek. 25.B) çıkarmaya dikkat ederek, yeni bobini (Şek. 25.A) yerleştirin;

4. İki yan tırnağı (Şek. 25.D) misinalı kesme

kafasının (Şek. 25.E) açıklıklarından geçirerek, kapağı (Şek. 25.C) geri takın.

8.1.2 Misinalı kesme kafasının

misinasının değiştirilmesi

1. Bobini çıkarın (Par. 8.1.1);

2. İçeride kalmış olan misinayı çıkarın;

3. Yalnızca 1,6 mm çaplı misina kullanın

ve 3 m'lik bir uzunluk kesin.

4. iki delikten çıkan misinaları eşit

parçalar halinde hizalayın;

5. misinanın bir ucunu bobinin içinde

kalan deliğe geçirin (Şek. 26.A) ve karşı delikten çıkana kadar yerleştirin;

6. misinayı oklarla (Şek. 26.B) gösterildiği gibi

saat yönünde sarın ve bobinden yaklaşık 15 cm dışarı çıkacak şekilde bırakın;

7. Bobin üzerinde bulunan sabitleme

yuvalarından birine (Şek. 26.C) geçirin;

8. Bobini yerine yerleştirin ve kapağı

geri takın (Böl 8.1.1).

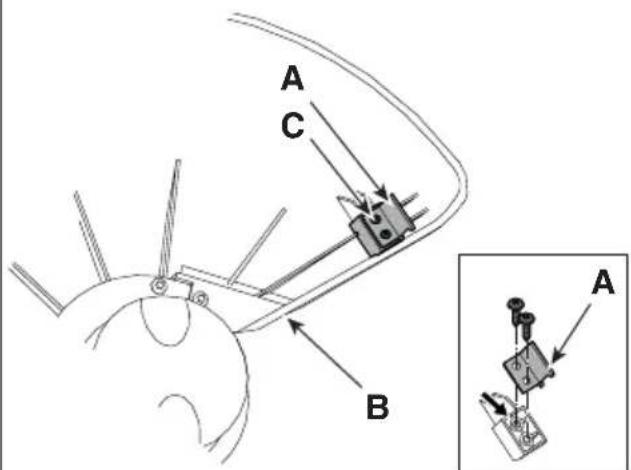

kesme bıçağını (Şek. 18.A) kesim cihazı siperinden (Şek. 18.B) çıkarın;

2. Misina kesme bıçağını bir mengeneye

sabitleyin ve orijinal kesim açısını korumaya dikkat ederek, düz bir eğe kullanarak bilemeye geçin;

3. Misina kesme bıçağını (Şek. 18.A) kesim

cihazı siperine (Şek. 18.B) geri takın.

ÖNEMLİ Uyulacak güvenlik kuralları için bkz. böl. 2. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

9.1 MAKİNENİN DEPOYA KALDIRILMASI

Makinenin depoya kaldırılması gerektiğinde:

• Bataryayı yuvasından çıkarın ve şarj edin (par. 7.2.2);

• kapalı bir yerde saklamadan önce, motorun soğumasına olanak tanıyın;

• Temizleyin (para. 7.3);

• Hiçbir gevşek veya hasarlı bileşen bulunmadığından emin olun. Gerekirse, hasar görmüş bileşenleri değiştirin, gevşemiş olabilecek vida, somun ve cıvataları sıkıştırın veya yetkili teknik servis merkeziyle bağlantı kurun;

• Makineyi aşağıdaki şekilde depolayın: – kuru bir yerde; – hava şartlarından korunacak şekilde; – çocukların ulaşamayacağı yerlerde saklayın; – anahtarların veya bakım için kullanılan aletlerin kaldırıldığından emin olarak.TR - 16

9.2 BATARYANIN DEPOYA KALDIRILMASI

Batarya gölgede, serin ve nem içermeyen bir ortamda saklanmalıdır. NOT Uzun süre kullanılmayacağı zaman ömrünü uzatmak için bataryayı her iki ayda bir şarj edin.

10. TAŞIMA VE NAKLİYE

Makinenin hareket ettirilmesi veya taşınması her gerektiğinde aşağıdakileri yapmak gerekir: – makineyi durdurun (Par. 6.6); – bataryayı yuvasından çıkarın ve şarj edin (Par. 7.2.2); – koruyucu iş eldiveni takın; – makineyi sadece kabzalardan tutun ve kesim cihazını, marş yönünün tersine yönlendirin. Makineyi araç üzerinde taşırken: – herhangi birisine zarar vermeyecek şekilde konumlandırın.

11. YARDIM VE ONARIMLAR

Bu kılavuz, makinenin çalıştırılması ve kullanıcı tarafından yapılabilecek doğru temel bakım işlemleri için gerekli tüm bilgileri vermektedir. Burada açıklanmayan tüm düzenlemeler ve bakım işlemleri; makinenin doğru güvenlik düzeyini ve orijinal işletim koşullarını koruyarak, çalışmanın doğru bir şekilde gerçekleştirilmesini sağlayacak gereken bilgi ve ekipmana sahip olan Bayiniz veya Yetkili Servis Merkezi tarafından gerçekleştirilmelidir. Yetkili olmayan merkezlerde veya nitelikli olmayan kişiler tarafından gerçekleştirilen işlemler, Garantinin ve Üreticinin her türlü yükümlülüğünün ve sorumluluğunun geçersiz olmasına neden olur.

• Garanti kapsamındaki onarım ve bakım işlemleri yalnızca Yetkili Servis Merkezlerinde gerçekleştirilebilir.

• Yetkili Servis Merkezlerinde yalnızca orijinal yedek parça kullanılır. Orijinal yedek parçalar ve mekanizmalar; makineler için özel olarak tasarlanmıştır.

• Orijinal olmayan yedek parça ve aksesuarlar onaylı değildir. Orijinal olmayan yedek parçaların ve aksesuarların kullanımı, garantinin geçersiz kalmasına neden olur.

• Makinenizi servis, yardım ve güvenlik cihazı muayenesi için yılda bir kez Yetkili Servis Merkezine göndermenizi öneririz.

Garanti, tüm malzeme ve imalat hatalarını kapsamaktadır. Kullanıcı; verilen dokümantasyondaki tüm talimatları takip etmelidir. Aşağıdakilerden kaynaklı hasarlar garanti kapsamı dışındadır:

• ürünle birlikte gelen belgelere aşina olunmaması;

• uygunsuz veya yasaklanmış şekilde kullanılması ve monte edilmesi;

• orijinal olmayan yedek parçaların kullanılması;

• imalatçı tarafından temin edilmeyen veya onaylanmayan mekanizmaların kullanılması. Garanti aşağıdakileri kapsamaz:

• kesim cihazları, emniyet cıvataları gibi sarf malzemelerindeki normal yıpranma; Normal aşınma ve yıpranma. Alıcı, kendi ulusal yasalarının koruması altındadır. Alıcının kendi ulusal yasalarında öngörülen hakları, bu garantiyi hiçbir şekilde sınırlandırmaz.

Müdahale Sıklık Notlar MAKİNE Tüm sabitleme aparatlarının kontrolü Her kullanımdan önce para. 7.4 Güvenlik kontrolleri / kumanda kontrolleri Her kullanımdan önce para. 6.2 Kesim cihazının siperinin kontrolü. Her kullanımdan önce par. 6.2.1 Kesim cihazının kontrolü Her kullanımdan önce par. 6.2.1 Bataryanın şarj durumunun kontrolü Her kullanımdan önce * Bataryanın şarj edilmesi Her kullanımdan sonra para. 7.2.2

Makinenin ve motorun temizlenmesi Her kullanımdan sonra para. 7.3TR - 17 Müdahale Sıklık Notlar Makine üzerinde bulunabilecek hasarların kontrolü. Gerekirse, yetkili servis merkeziyle bağlantı kurun. Her kullanımdan sonra -

• Batarya/batarya şarj cihazı kılavuzuna başvurun.

gaz emniyet kolu devredeyken, makine çalışmaya başlamıyor ve kesim cihazı dönmüyor Batarya eksik veya hatalı yerleştirilmiş Bataryanın doğru şekilde yerleştirildiğinden emin olun (par. 7.2.3) Batarya boşalmış Şarj durumunu kontrol edin ve gerekiyorsa bataryayı şarj edin (par. 7.2.2) Ayrılabilen çubuk yuvasına tamamen veya doğru şekilde yerleştirilmemiş Ayrılabilen çubuğun doğru şekilde monte edilmiş ve yerleştirilmiş olduğundan emin olun (Par. 4.2) Gaz kontrol kolu/emniyet kolu arızalı Makineyi kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve yetkili bir servis merkeziyle iletişim kurun. Makine hasar görmüş Makineyi kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve yetkili bir servis merkeziyle iletişim kurun.

2. Motor aşırı ısınıyor

Kesim cihazı siperinin altına otlar sıkışmış Sıkışan otları çıkarın (par. 6.5)

3. Tahrik ünitesi yuvasının

ve misinalı kesme kafasını çevresinde otlar birikmiş Kesilen çalılar yerden çok yüksek Birikmeyi önlemek için uzun çimi süpürme hareketi ile kesin.

sistemi kullanıldığında misina salınmıyor Misina kendine yapışmış Silikon spreyi ile yağlama yapın Bobinde yeterli misina yok veya misina bitmiş Makarayı (böl. 8.1.1) veya misinayı değiştirin (böl. 8.1.2) Misina tükenmiş ve çok kısa Misinayı manuel olarak salın (böl. 6.4.2.) Misina bobine dolanmış veya içinde kırılmış Misinayı bobinden çıkarıp yeniden sarın (Böl. 8.1.2)

5. Kesim cihazı yabancı

cisme temas etmiş. - Makineyi derhal durdurun, bataryayı çıkarın ve: - hasarları kontrol edin; - gevşemiş kısımlar olup olmadığını kontrol edin ve bunları sıkıştırın; - kontrol, değiştirme veya onarım işlemlerini yetkili servis merkezi nezdinde yaptırın.

6. Çalışma esnasında

aşırı gürültü ve/veya titreşimler duyuluyor Parçalar gevşemiş veya hasar görmüş. Makineyi derhal durdurun, bataryayı çıkarın ve: - hasarları kontrol edin; - gevşemiş kısımlar olup olmadığını kontrol edin ve bunları sıkıştırın; - kontrol, değiştirme veya onarım işlemlerini yetkili servis merkezi nezdinde yaptırın.

7. Çalışma esnasında

makineden duman çıkıyor Makine hasar görmüş Makineyi kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve yetkili bir servis merkeziyle iletişim kurun.TR - 18

SORUN OLASI NEDEN ÇÖZÜM

8. Bataryanın çalışma

süresi düşük Daha fazla akım emen ciddi kullanım koşulları Kullanma şeklini optimize edin (par. 7.2.1) Çalışma ihtiyaçları için yetersiz batarya İkinci bir batarya veya daha yüksek kapasiteli batarya kullanın (par. 15.1) Bataryanın şarj tutma kapasitesi azalmış Yeni batarya satın alın

9. Batarya şarj cihazı

bataryayı şarj etmiyor Batarya şarj cihazına doğru yerleştirilmemiş Doğru yerleştirildiğini kontrol edin (par. 7.2.3) Uygunsuz çevre koşulları Şarj işlemini sıcaklığın uygun olduğu bir ortamda yapın (batarya/batarya şarj cihazı kitapçığına bakın) Kontaklar kirlenmiş Kontakları temizleyin Batarya şarj cihazında gerilim eksikliği Fişin takılı olduğunu ve elektrik prizinde gerilim olduğunu kontrol edin Batarya şarj cihazı arızalı Orijinal bir yedeği ile değiştirin

Sorun devam ederse, batarya/batarya şarj cihazı kılavuzuna başvurun

(Şek. 10.E) sürekli modda AÇIK kalır Otomatik kontrol başarısız Makineyi kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve Teknik Servis Merkeziyle bağlantı kurun.

(Şek. 10.E) yanıp sönen modda AÇIK kalır Batarya iletişim hatası Makineyi kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve Teknik Servis Merkeziyle bağlantı kurun. Çark bloke Makineyi kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve Teknik Servis Merkeziyle bağlantı kurun. Akım aşırı yüklemesi Makine kullanımını optimize edin. Sorunlar, ilgili çözüm uygulandıktan sonra devam ederse, Bayinizle iletişime geçin.

Özel işletme ihtiyaçlarına uyum sağlayabilmek amacıyla farklı kapasitelere sahip bataryalar mevcuttur (Şek. 27). Bu makine için onaylanmış bataryaların listesi "Teknik Veriler" tablosunda bulunur.

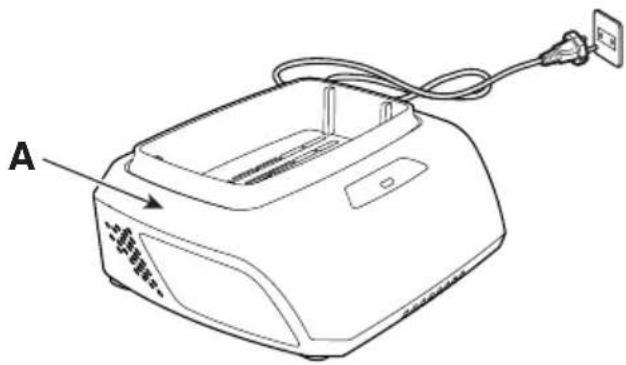

15.2 BATARYA ŞARJ CİHAZI

Bataryayı şarj etmekte kullanılan cihazdır: hızlı (Şek. 28.A), standart (Şek. 28.B).

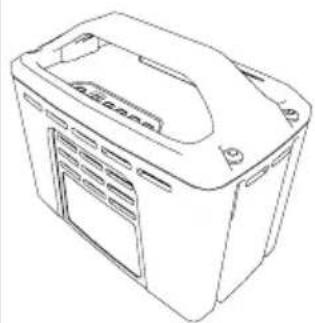

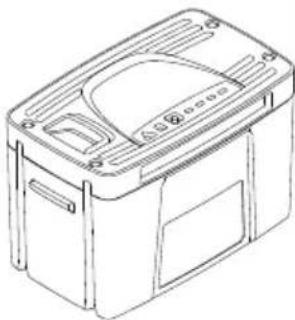

15.3 BATARYA SIRT ÇANTASI

Bu cihaz iki batarya koymak için kullanılır ve makinenin çalışması için gereken elektrik gücünü sağlar. Makineye bağlantı için kullanılan bir kablo (Şek. 1.I) ve iki bataryadan birini (konum "1" ve "2") ve "KAPALI" (OFF) konumunu seçmek için bir seçici (Şek. 9.B) ile birlikte sunulur.

15.4 BATARYA SİMÜLATÖRÜ

Makine yuvasına takılmışsa, batarya sırt çantasının kullanımına izin veren cihazdır.DoC_bas e r.15 - HH-lawnTR_0 DICHIARAZIONE CE DI CONFORMITÁ (Istruzioni Originali) (Direttiva Macchine 2006/42/CE, Allegato II, parte A)

AT Uygunluk Beyanı (2006/42/CE Makine Direktifi, Ek II, bölüm A)

2. Şahsi sorumluluğu altında aşağıdaki

makinenin: beslemeli çim/kenar kesme – çim kesimi a) Tip / Standart model b) Üretimin Ay / yıl c) Sicil numarası d) Motor: batarya

3. Aşağıdaki direktiflerin özelliklerine uygun

olduğunu beyan etmektedir: e) Sertifikalandıran kurum f) ... Tipi CE incelemesi

4. Harmonize standartlara atıf

g) Ölçülen ses güç seviyesi h) Garanti edilen ses güç seviyesi

n) Teknik Dosyayı oluşturmaya yetkili kişi: o) Yer ve Tarih

TR ( Orijinal Talimatların Tercümesi) AT Uygunluk Beyanı (2006/42/CE Makine Direktifi, Ek II, bölüm A) 1. Şirket 2. Şahsi sorumluluğu altında aşağıdaki makinenin: beslemeli çim/kenar kesme – çim kesimi a) Tip / Standart model b) Üretimin Ay / yıl c) Sicil numarası d) Motor: batarya 3. Aşağıdaki direktiflerin özelliklerine uygun olduğunu beyan etmektedir: e) Sertifikalandıran kurum f) ... Tipi CE incelemesi 4. Harmonize standartlara atıf g) Ölçülen ses güç seviyesi h) Garanti edilen ses güç seviyesi i) Kesim genişliği n) Teknik Dosyayı oluşturmaya yetkili kişi: o) Yer ve Tarih MK ( Превод на оригиналните упатства)
