BRUKSANVISNING SGT 500 AE STIGA

WARNING: lás igenom hela detta Häfte innan du använder maskinen.

(*) Detta batteri fär endast användas med Batteriväsa. Det ar forbjudet att satta i batteriet i facket pa maskinen.

a) ANMÄRKNING: det totala angivna vibrationsvärdet har mitts i enlighet med en standardiserad testmetod och kan anvandas foren jämforelse mellan olika verktyg. Det totala vibrationsvärdet kan anvandas aven vid en preliminar exponeringsbedömning.
b) VARNING: vibrationsemissioner under anvandningen av verktyget kan skilja sig fran det totala vardet som anges beroende pa hur verktyget anvands. Darfor ar det nodvändigt, under arbetet, att tillampa de foljande sakerhetsatgarderna som avses for att skydda foraren: bar handskar under anvandningen, begransa anvandningstiden och tiderna som gasreglagets spak halls nedtryckt.

hold altid maskinen med begge hender med klippeanordningen under hoftehjde.

b. Pracisionsklipning (tilskaering)

När maskinen standses, stopper klippeanordningen forst after nogle sekunder.

När maskinen skal opmagasineres:

Arbeidsområde/maskin

• Undersök hele arbeidsområdet grundig, og fjern alt som kan slynges vekk av maskinen eller skade klippeinnretningen/ roterende deler (steiner, greiner, ståltråd, bein, osv.).

2.3 UNDER BRUK

Arbeidsområde

6.1.6 Bruk av ryggsekken (hvis finnes)

1. Sett batteriet inn i ett av rommene i batteriryggsekken (Fig. 8) ved a skyve det helt inn til du hörer "klikket" som blokkerer batteriet og sikrer elektrisk kontakt.
2. Koble ledningen i den tilhorende kontakten (Fig. 9.A) og roter den helt til du hörer "klikket" som blokkerer ledningen og sikrer elektriskkontakt.
3. Juster selene og lukk dem igjen pa fremsiden (Fig. 15).

6.2 SIKKERHETSKONTROLLER

Utfor folgende sikkerhetskontroller og kontroller at resultatene stemmer med tabellene.

8.1.1 Bytte av traden i tradspolen

När maskinen skal lagres:

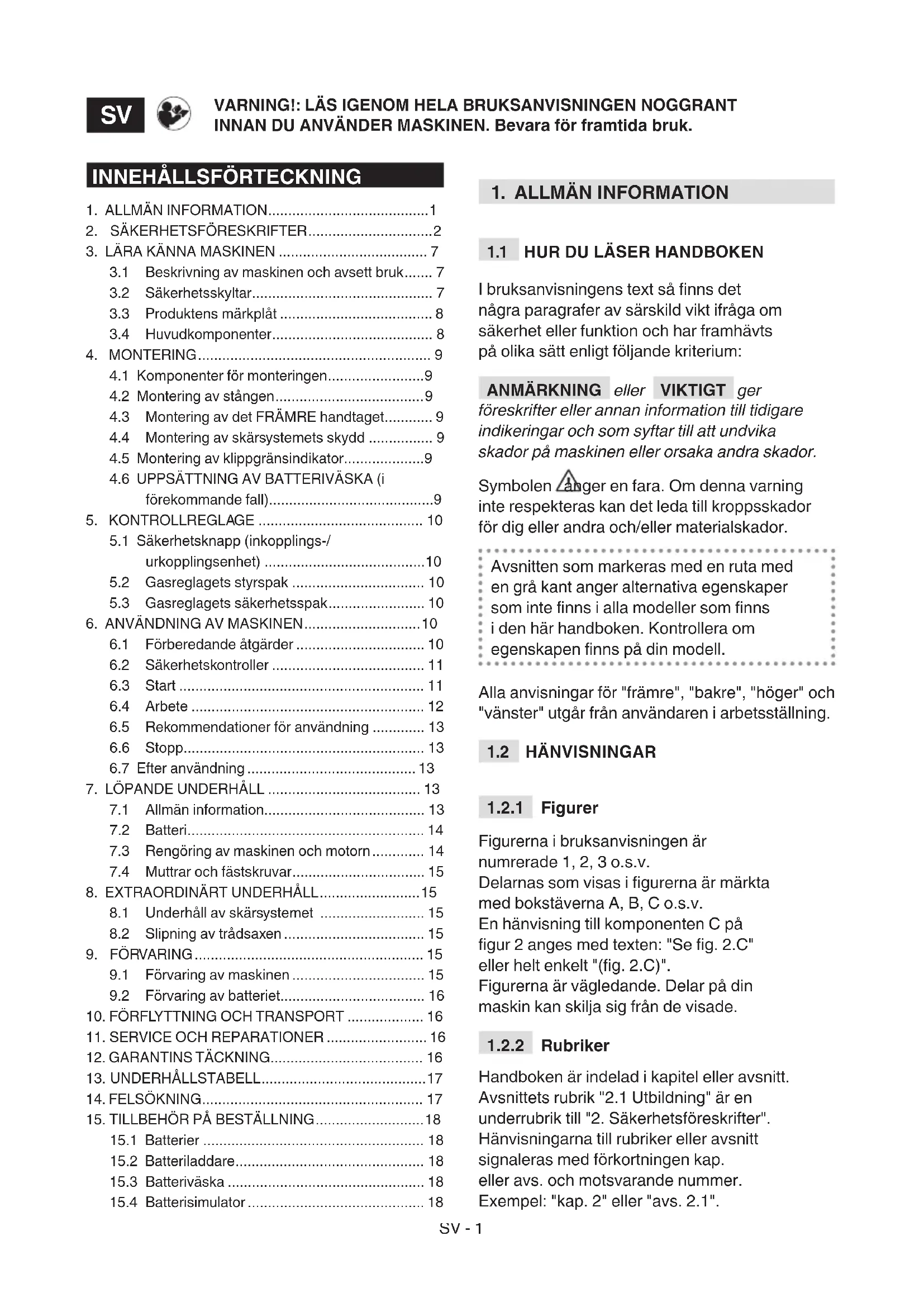

3.1 Beskrivning av maskinen och avsett bruk.....7
3.2 Sakerhetsskyltar 7
3.3 Produktens markplat 8
3.4 Huvudkomponenter 8

1. MONTERING 9

4.1 Komponenter for monteringen.. 9
4.2 Montering av stangen.. 9
4.3 Montering av det FRAMRE handtaget.. 9
4.4 Montering av skarsystemets skydd 9
4.5 Montering av klippgransindicator. 9
4.6 UPPSÄTTNING AV BATTERIVÄSKA (i
förekommande fall)....................................9

1. KONTROLLREGLAGE 10

5.1 Sakerhetsknapp (inkopplings- urkopplingsenhet) 10
5.2 Gasreglagets styrspak 10
5.3 Gasreglagets sakerhetsspak.. 10

1. ANVÄNDNING AV MASKINEN 10

6.1 Forberedande atgärder 10
6.2 Sakerhetskontroller 11
6.3 Start 11
6.4 Arbete 12
6.5 Rekommendationer for anvandning 13
6.6 Stopp 13
6.7 After anvandning 13

7.1 Allman information. 13
7.2 Batteri
7.3 Rengoring av maskinen och motorn 14
7.4 Mutrar och fästskruvar 15

1. EXTRAORDINÄRT UNDERHÄLL 15

8.1 Underhäll av skärsystemet 15
8.2 Slipning av tradsaxen 15

1. FÖRVARING 15

I braksanvisingens text s finns det nagra paragrafer av särskild vikt ifraga om sakerhet aller Funktion och har framhavts på olika satt enligt foljande kriterium:

ANMÄRKNING aller VIKTIGT ger foreskrifter aller annan information till tidigare indikeringar och som syftr till att undvika skador på maskinen aller orsaka andra skador.

Symbolen anger en fara. Omenna varning inte respekteras kan det leda till kroppsskador for dig aller andra och/eller materialskador.

Avsnitten som markeras med en ruta med en grå kant anger alternatively egenskaper som inte finns i alla modeller som finns i den här handboken. Kontrollera om egenskapen finns på din modell.

Allanvisningarfor"framre",bakre",hoger"och "vander"utgarnan anvandareni arbetsstallning.

1.2 HANVISNINGAR

1.2.1 Figurer

Figurerna i bruksanvisingen ar numrerade 1,2,3 o.s.v. Delarnas som visas i figurerna ar markta med bokstaverna A,B,C o.s.v. En hänvisning till componenten C pa figur 2 anges med texten:"Se fig.2.C" ellert enkelt"(fig.2.C)". Figurerna ar vagledande.Delar padin maskin kan skilja sig fran de visade.

1.2.2 Rubiker

Handboken ar indelad i kapitel aller avsnitt. Avsnittets rubrik "2.1 Utbildning" ar en underrubrik till "2. Sakerhetsforeskrifter". Hanvisingarna till rubiker aller avsnitt signaleras med forkortningen kap. dess avs. och motsvarande nummer. Exempel: "kap. 2" aller "avs. 2.1".

2. SÄKERHETSFORESKRIFTER

2.1 TRÄNING

Lär dig att känna igen reglagen och användamaskinen på lámpligt satt. Lär dig att snabbt stänga av maskinen. Bristande jakttagelse av foreskrifterna och instruktionerna kan orsaka brand och/ ell er allvarliga skador.

• Se till att maskinen inte kan användas av barn eller personer med fysiska, psykiska eller mentala Funktionshinder erler med)dalg erfarenhet och/eller kunskap aller av personer utan kunskap om instruktionerna. Lokala bestammelser kan ange en aldersgrans for dess anvanding.
• Använd aldrig maskinen om användaren ar trött aller mär)däligt,ller har tagit medicin, droger, alkohol erler andra ämnen som kan paverka omdömet och uppmärksamheten.
  Tänk på att operatoren eller användaren är ansvarig for olyckor och risker som kan uppstä För andra personer eller dessas egendom. Det ligger på ditt ansvar som användare att bedöma vilka faror som kan uppstä i samband med det aktuella arbetet. Du som användareär dessutom skyldig att vidta alla nödvändiga försiktighetsåtgårderforall din

egen och andras sakerhet, framfor allt vid arbete i sluttningar, på ojämn, hal ell er instabil mark.

• Om du vill overlamna eller lana ut maskinen till andra, se till att användaren laser genom instruktionerna ienna handbok.

2.2 FÖRBEREDANDE ÅTGÄRDER

Personlig skyddsutrusting (PSU)

• Bar Åtsittande skyddskläder med skärskydd, vibrationsdämpande handskar, hjalm, skyddsglasögon, masker, hörsvskydd och skyddsskor med halksaker sula.
• Användningen av hörskénydd kan leda till att du inte hör eventuella varninger (rop ellr). Var mycket uppmärksam med vad som sker runt arbetsområdet.
• Bär inte skor, skjortor, halsband, armband, kläder med fladdrande delar eller med snören eller slipsar och hur som helst hangande eller stora accessoarer som kan fängas in i maskinen eller i foremål och material som finns på arbetsplatsen.
• Samla ihop langt hare.

Arbetsområde / Maskin

• Kontrollera arbetsplatsen noggrant och ta bort allt som kan slungas ivag av maskinen aller som kan skada skärsystemet/roterande delar (stunar, ståltråd, ben, m.m.).

2.3 UNDER ANVÄNDNING

Arbetsområde

• Använd inte maskinen i områden med risk För explosion, om det finns brandfarliga vätskor, gas eller damm. Elektrisk utrustning avger gnistor som kan satta eld på damm eller Ångor.
• Arbeta endast i dagsljus ell er med ett bra konstgjort Ijus och med bra sikt.
• Se till att personer, barn och djur står på avständ frän arbetsområdet. Barn måste overvakas av en vuxen.
• Kontrollera sö att alla andra personer befinner sig Åtminstone på 15 meters avständ frän maskinens räckvidd eller minst 30 meters avständ vid farliga arbeten;.
  Undvik att arbeta i blott skap, under regn och med risk for ovader, speciellt med Åska.
• Utsatt inte maskinen for regn ell er fukt. Vatten kan komma in i utrustningen vilket kan oka risken for elstotar.
• Så länger det är möjigt sa undvik att arbeta på våt eller halkig mark eller på en ojemn eller brant mark som inte garanterar stabilitet for operatoren under arbetet;.
• Var speziellt uppmärksam om marken ar ojämn (gupp, rännor), För sluttningar, dolda faror och eventuella hinder som kan begränsa sikten.

• Var mycket uppmärksam i narheten av stap, hal eller vallar.

• Arbeta tvärgående i sluttningen och aldrig upp och ner, var mycket fösiktig vid byte av riktningen, se till att du stär stadigt ochhall dig alltid nedströms i Förhällande till skärsystemet.

• Se upp for trafiken nar gräsklippen används nara en vig.

Beteenden

Under arbetet ska maskinen alltid hallas fast med bada handerna genom att halla drivenheten till hoger om kroppen och skarsystemet under baltets linje. Strack inte ut armarna for mycket.
- Undvik att kroppenkommen i kontakt med ytor i krets eller som ar jordade som t.ex. rör, kylare, kök, kylskap. Risk För elstötar ökar om kroppenkommen i kontakt med kretsar aller jordade encheter.
- Ställ dig i en fast och stabil position och var uppmärksam.
- Spring aldrigutan g.
- Håll alltid händer och fötter langt borta frän skärsystemet, böde;när motorn startas och under maskinens användning.
- Varning: skärsystemet fortsätter att rotera under nagra sekunder after att den kopplats ur uller after att motorn stängts av.
Seuppforforemal som kan slungasivagnar dekommen ikontaktmed skarsystemet.
- Se till att inte valdsamt stöta emot skärsystemet mot främande foremål/hinder. Om skärsystemet paträffar ett

hinder/foremål kan det leda till ett backslag (kickback). Den har kontakten kan orsaka ett snabbt hopp i motsatt riktning vilket trycker skärsystemet uppåt och mot operatoren. Backslaget kan medfora att du tappar kontrollen over maskinen med möjliga allvarliga konsekvenser. Vidtag de försiktighetsåtgårdersom anges nedan for att undvika ett backslag:

• Häll maskinen i ett fast grepp, med bögge händer, och häll kroppen och armarna på ett läge som gör att du kan motstå backslagen.
• Sträck inte armarna for mycket uppåt och skär inte over midjehöjd.
• Använd endast des skärsysom specificeras av tillverkaren.

• Håll dig till tillverkarens instruktioner ifråga om underhålet av skärsystemet.

• Var speciellt uppmärksam für att Förhindra kroppsskador som kan orsakas av den utrustning som används für att skära av traden.

Vid Förstörelse eller olyckor under arbetet, stäng omedelbart av motorn och ställ maskinen på avständ För att inte orsaka fler skador; vid olyckor som medfor kroppsskador, ge omedelbart forsta hjälpen och kontakta att sjukhus for nödvändig vard. Ta noggrant bort eventuella rester som kan orsaka materialskador erler skador på manniskor erler djur om deinte tas bort.

Om man utsätts en langre tid for vibrationer sökan man fä neurovaskulära skador och störningar (kända även som Raynoud fenomen eller "vita fingrar") speciellt for personer som lider av cirkulationsstörningar. Symptomen kan gälla händer, handleder och fingrar och symtomen kan vara att man Förlorar känseln, avtrubbning, att det kliar, smärta, hudforändringar eller strukturellaändringar påHUDen. Dessa effekter kan öka vid laga miljötemperaturer och/eller av ett for hårt grepp om handtaget. Om nçagon av dessa symptom skulle uppstä sä maste man minska på den tid man använder maskinen och rädfräga en lakare.

Begränsad användning

• Maskinen fär inte användas av personer som inte är i grad att hälla i den med ett fast grepp med bàda handerna och/eller stå stadigt på benen under arbetet.
• Montera aldrig skärenheter av metall. Medenna maskin söär det forbjudet att använda metallklingor eller stela klingor av alla olika typer.
• Använd aldrig maskinen med skadade skydd, om skydden inte finns eller har installerats fel.

• Använd inte maskinen om tillbehören/verktygen inte installererats i Förutsedda punkter.

• Koppla aldrig ur, inaktivera, ta bort eller mixtra med sakerhetsanordningarna/ mikrobrystarna.

• Använd inte den elektriska utrustningen om strömbrytaren inte är i grad att starta den eller stoppa den som den ska. Elektrisk utrustning som inte kan aktiveras med strömbrytaren är en fara och ska repareras.
• Belasta inte maskinen for mycket och använd inte en liters maskin for hårdarabeten; användning av en anpassad maskin minskar riskerna och forbättrar arbetskvaliteten.

2.4 UNDERHÄLL, FÖRVARING

Ett regelbundet unterhalb och en korrekt forvaring bevarar maskinens sakerhet och dess prestandanivå.

Underhäll

• Använd aldrig maskinen med utslitna eller skadade delar. Trasiga eller slittna delar måste bytas ut och fär aldrig repareras.
  Underinstallingavmaskinen, var mycket uppmärksam for att undvikaatt fingrarna fangas in mellan skarsystemetirorelse och maskinens fasta delar.

Ljud- och vibrationsnivansom anges i instruktionernaar maximivarden for anvandningav maskinen. Anvandningenavett skarsystem i obalans,en for hog hastighet, ingetunderhall,paverkar vasantligenljud- och vibrationsemissioner.

Därfor måste du använda skydd mot möjiga skador som beror på en hög ljudniva och vibrationspåkänningar Förutse att underhäll av maskinen, bara horselskydd och ta pauser under arbetet.

Förvaring

• För att minska risk För brand, lamna inte behällarna med restmaterial inuti lokalen.

2.5 KVARSTÄENDE RISKER

Även om samtiga
sakerhetsforeskrifter
respekterats, kan det finnas
några ytterligare risker:

• fara För skador på fingrar och händer om de fängas in av trimmerhuvudets trad,
• fara För skador på fötter om dekommen i kontakt med trimmerhuvudets trad,
• skydd mot stenar och jord.

2.6 BATTERI/BATTERILADDARE

VIKTIGT foljande
sakerhetsnormer omfattar
sakerhetsforeskrifter i
batteriets och batteriladdarens
bruksanvisning som
bifogats maskinen.

• För att ladda batterier, använd endast batteriladdare som rekommenderas av tillverkaren. En olamplig batteriladdare kan orsaka elektriska stötar, overhettning eller slacka av korrosiv vatska frän batteriet.

• Använd endast de specifika batterierna som Förutses für ditt verktyg. En användning av andra batterier kan orsaka skador och brandrisk.

• Se till att apparaten ar släckt innan batteriet sätts i. Anslutning av batteri till en pâslagen elektrisk apparat kan orsaka brand.
• Håll batteriet som inte används på avständ frän gem, mynt, nycklar, spikar, skruvar aller andra små metalldilar som kan orsaka en kortslutning på kontakterna. En kortslutning mellan batterikontakterna kan medföra Förbrännning eller brand.
• Använd inte batteriladdaren på platsen)daret finns Ånga,antändbara/amnen, eller på lättantändliga ytor som papper,tyg,osv.Under uppladdning blir batteriet varmt och kan orsaka brand.
• Under transport av ackumulatorer, se till att kontakterna inte kopplas sinsemellan och använd intermetallbehällare für transport.

2.7 MILJÖSKYDD

Miljöskyddet ská vara en betydande aspekt och prioritet vid användningen av maskinen, till fördel for den civila samlevnaden och miljön i vilken vi lever.
- Undvik att störa grannskapet. Använd maskinen endast under rimliga tider (inte tidigt på morgenen eller sent på kvällen;när det kan störa personer).

Följ noggrant lokala bestammelser for bortskaffande av emballage, trasiga delar och andra encheter som kan medfora kraftiga miljoeffekter; avfallen fär inte kastas i soporna utan ske sorteras och overlamnast till insamlingscentraler som Återvinner materialen.
Följ noggrant lokala bestammelser for bortskaffande av material som finns kvar.
- När maskinen tas ur drift, lamna inte maskinen i miljön,utan kontakta en insamlingscentral enligt gällande lokala Förordningar.

Släng inte elektriska
apparater i hushållsavfallet.
Enligt det Europeiska
direktivet 2012/19/

EU gällande bortskaffande
av elektrisk och elektronisk
utrustning och dess
genom Förande i enlighet med
nationella foreskrifter, ská
urladdade elektriska apparater
samlas upp separat für att
slutigen kunna Återanvändas på
ett miljövänligt sätt. Om elektrisk
utrustning slängs på soptippen
eller på marken sökan de giftiga
ämnena på grundvattennivān
och på sö vis komma
i kontakt med naringskedjan
och skada din hälsa och
välmäende. För ytterligare
information om bortskaffande
avprodukten,kontakta
kompetent myndighet für
bortskaffande av hushållsavfall
eller din äterförsäljare.

Li-ion

Vid slutet av batteriernas livslängd, skaffa bort dem på att miljövänligt satt. Batterier innehäller

material som kan vara farligt for dig och for miljon. Det skatas bort och deponeras separat på en anlaggning som kan hantera litiumjonbatterier.

En separat insamling av begagnadeprodukter och emballage tillater en ätervinning av materialen

och en Återanvändning.

Ateranvändningen av atervinningsmaterial forebygger en miljöfororening och minskar rāvarubehovet.

Den har maskinen ar ett tradgardsredskap och narmare bestamt en batteridriven barbar grasklippare/kantskarare.

Maskinen bestar huvudsakligen av en motor som med en transmissionsaxel aktiverar skarsystemet (trimmerhuvud).

Skärsystemet fungerar på en yta som ar ungefär parallell med marken (om maskinen används som gräsklippare) eller ungefär vertikalt till marken (om maskinen används som kantskarare).

Användaren kan aktivera huvudreglagen på sakert avständ frän skärsystemet.

3.1.1 Förutsedd användning

Den har maskinen har formgetts och konstruerats for att:

• trimma gräs och roja buskar som inte ar tradartade (till exempel langs

rabattkanter, odlingar, murar, linhängnader.
ller grona begrangsade omraden);
finbeskära en röjning med en slättermaskin;
- att anvandas av en enda anvandare.

3.1.2 Felaktig användning

Vilken som helst annan anvandning an den som anges ovan anses som farlig och orsakar kroppsskador och/eller materialskador.

Följande anses som felaktig användning (som exemple, men inte uteslutande):

• anvanda maskinen for att sopa, genom att luta på trimmerhuvudet. Motorns kraft kan orsaka att smastenar och sma foremal slungas ivag upp till 15 meter aller langre och orsaka skador på saker och personer,
• trimma buskar aller andra arbeten for vilka skärsystemet inte används på markniva;
• klippa och finfördela buskage, buskar och blommor,
• anvanda maskinen forett annat material an vaxter och plantor;
• anvanda maskinen med skärsystemet ovanfor operatorens bälte;
  -anvanda maskinen i allmanna tradgardar, parker, sporthallar, pa vagar, falt och skogar;
• anvanda skärenheter som skiljer sig fran de som anges i tabellen "Teknisk specifikationer". Fara for allvarliga skador.
• att maskinen används av flera personer.

VIKTIGT En felaktig användning av maskinen medfor att garantin upphör. I detta fall avsäger sig tillverkaren allt ansvar och användaren sksta for utgifter som beror pa eigendomsskador eller kroppsskador pa användaren ell er andra personer).

3.1.3 Typ av användare

Den har maskinen ar avsedd for
anvandning av konsumerter, det
vill saga for icedy rkesmaggit bruk.
Maskinen ar avsedd for "fritidsbruk".

3.2 SAKERHETSSKYLTCAR

På maskinen sitter olika symboler (Fig. 2). De päminner användaren om de beteenden som skä foljas for att maskinen skā användas pa ett sakert satt.

Symbolernas betydelse:

WARNING! FARA! Denna maskin ar om den inte anvands på att riktigt satt farlig i sig och for andra

WARNING! Läsigenbruksanvisningen innandu anvander maskinen.

Om maskinen används dagligen och kontinuierigt under normala Förhallanden kan användaren utsattas for buller på 85 dB (A) eller mer. Använd hörsksydd eller glasogon.

FARA FÖR U TSLUNGANDE AV FÖREMÄL! Var försiktig med material som kan slungas ut av skärsystemet vilket kan orsaka allvarliga kropps- eller materialskador.

FARA FÖR U TSLUNGANDE AV FÖREMÄL! Se till att alla personer eller husdjur häller sig på minst 15 m avständ narr maskinen används.

Utsatt inte for regn (eller fukt).

VIKTIGT Förstörda eller olåsliga etiketter
måste bytas. Beställnya etiketter hos din auktoriserade serviceverkstad.

1. Ljudeffektnivå
2. Überensstammelsemärke
3. Tillverkningsar
4. Typ av maskin
5. Serienummer
6. Tillverkarens namn och adress
7. Artikelkod

Anteckna maskinens identieringsuppgifter)dardet avses pa etiketten (se omslagets baksida).

VIKTIGT Använd identieringsuppgifterna
påprodukten markplat varje gang som du kontaktar en serviceverkstad.

VIKTIGT Ett exempel pa en forsakran om overensstammelse finns pa de sista sidorna i handboken.

3.4 HUVUDKOMPONENTER

Maskinen bestar av foljande huvudkomponenter som foljande Funktioner motsvarar (Fig. 1):

A. Drivenhet: sätter skärsystemet i rörelse med hjälp av en transmissionsaxel.
B. Stang: ansluter det bakre handtaget till drivenheten.
C. Skarsystem: denna del ar avsedd att klippa vaxter. 1. Trimmerhuvud: skarsystem med nylontrad.
D. Skydd for skärsystem: ar en skyddsanordning och forhindrar att skärsystemen slungar ivag foremål, som eventuellt smlats upp, langt fran maskinen.
E. Främre handtag: med halvrund form och används für att styra maskinen.
F. Bakre handtag: används für att styra maskinen och har sitter huvudreglagen För start/avstängning/acceleration.
G. Batteri(om det inte medfoljer med maskinen, se kap. 15 "tillbehör på beställning):enet som försörjer verktyget med ström; Dessegenskaper och användningsområden beskrivs i en specifikBruksanvising.
H. Batteriladdare (om den inte medfoljer med maskinen, se kap. 15 "tillbehör på beställning): enchet som används für att ladda batteriet. det finns två modeller av batteriladdare: H1 (snabb batteriladdare); H2 (standard batteriladdare);
I. Batteriväsa (tillbehör på begäran, avs. 15.3): enchet som gör det möjlgigt att hysa batterierna.
J. Anslutningsladd: sladd som ansluter maskinen till batterivaskan.
K. Batterisimulator (tillbehör på begäran, avs. 15.4): anordning som tilláter maskinen att använda batteriväskan om den placeras i sitt fack.

4. MONTERING

VIKTIGT De sakerhetsforeskrifter som skafoljas beskrivs i kap.2.Respekteranoggrant dessa anvisningar for att interiskera allvariga risker eller faror.

Av lagrings- och transportskal har vissa maskinkomponente inte fabriksmonterats,utan de sca monteras after att emballaget avlagsnats och i enlighet med instruktionerna.

Uppackning och slUTForande av monteringen ske ske pa en plan och robust yta med tillrackligt utrymme forforflyttning av maskinen och emballaget och med hjalp av lampliga redskap. Anvand inte maskinen innan du avslutat anvisingarna i avsnittet "MONTERING".

4.1 KOMPONENTER FÜR MONTERINGEN

I emballaget ingar komponenterna for monteringen.

4.1.1 Uppackning

1. Oppna emballaget forsiktigt och se till att inga komponenter tappas bort.
2. Läs dokumentationen som finns inutiladan, inklusive bruksanvisningen.
3. Ta upp alla omonerade delar ur ladan.
4. Packa upp maskinen.
5. Kassera ladan och emballaget i enlighet med lokala bestammelser.

Innan monteringen utfors, verificera att batteriet inte ar infort i sitt fack.

4.2 MONTERING AV STÄNGEN

• Satt i och tryck stängens nedre del (Fig. 3.A) i den övre delen (Fig. 3.B) tills den klickar på plats. Stången kan monteras ned genom att man trycker på knappen (Fig. 3.C).

Stången kan regleras på langden (avs. 6.1.2).

4.3 MONTERING AV DET FRÄMRE HANDTAGET

• För in det främre handtaget (Fig. 4.A) på stödet (Fig. 4.B), skruva fast handtaget med den där till avsedda skruven (Fig. 4.C), dra at muttern på den motsatta sidan (Fig. 4.D).

4.4 MONTERING AV SKÄRSYSTEMETS SKYDD

Bär skyddshandskar.

Till varje skärsystem ske att specifikt skydd anvandas enlgit tabellen Tekniska specifikationer.

1. Placera skyddet (Fig. 5.A) vid hålen, som sitter nederst på drivenheten (Fig. 5.B).
2. Fäst skyddet (Fig. 5.A) genom att dra at skruvarna (Fig. 5.C) helt.

ANMÄRKNING På skärsystemets skydd finns följande symbol:

Anger rotationsriktningen.
paskarsystemet.

4.5 MONTERING AV KLIPPGRÄNSINDIKATOR

• Satt i och fäst klippgränsindikatorns två andar (Fig. 6.A) i motsvarande hal på drivenheten (Fig. 6.B).

4.6 UPPSÄTTNING AV BATTERIVÄSKA (I FÖREKOMMANDE FALL)

Batterivväskan mottas fardigmonterad (Fig. 1.l) och kan lossas frän axelremmens hällare (Fig. 7) och bäras for hand.
För att lossa batterivväskan tryck på de två oversta knapparna (Fig. 7.A).
Batterifack finns på vaskans båda sidor (Fig. 8 På vaskans högra sida finns:
- sladduttag (Fig. 9.A)
- batterivaljare (Fig. 9.B)
- USB-uttag for laddning av andra enheter (t.ex. mobiltelefoner) (Fig. 9.C)
For att undvika att ha en Lös kabel finns det passager på båda sidor och i det bakre området genom vilket stromkabeln ska passera.

5. KONTROLLREGLAGE

5.1 SAKERHETSKNAPP (INKOPPLINGS-/ URKOPPLINGSENHET)

Tryck pa den har knappen for att koppla eller koppla ur maskinens elkrets (Fig. 10.A).

En lysdiod tänd: maskinens elkrets har kopplats. Maskinen ar klar for bruk. Bada lysdioderna tanda: maskinen ar igang! (Fig. 10.D).

Släckta lysdioder: elkretsen ar helt urkopplad.

VIKTIGT Under forflytning, hall aldrig fingret pa knappen for att undvika oavsiktlig start.

Ikonen "Observera" (Fig. 10.E) tands vid maskinfel (konsultera Problemidentifering, avs. 14).

5.2 GASREGLAGETS STYRSPAK

Startar/stannar maskinen och koplar/ koplar ur skärsystemet samtidigt.

Aktivering av gasreglagets styrspak (Fig. 10.A) ar endast mojlig om gasreglagets sakerhetsspak (Fig. 10.B) trycks in samtidigt.

For start:

tryck samtidigt på gasreglagets styrspak och gasreglagets sakerhetsspak.

När maskinen startup sätts systemet i rotation.

Maskinen stannar automatiskt upp nargasreglagets styrrspak slapps.

5.3 GASREGLAGETS SAKERHETSSPAK

Gasreglagets sakerhetsspak (Fig. 10.B) medger att gasreglagets styrspak kan aktiveras (Fig. 10.A).

6. ANVÄNDNING AV MASKINEN

VIKTIGT De sakerhetsforeskrifter som skafoljas beskrivs i kap.2.Respekteranoggrant dessa anvisningar for att interiskera allvariga risker erler faror.

6.1 FÖRBEREDANDE ÅTGÄRDER

Innan maskinen anvands ar det nodvändigt att en rad kontroller och ingrepp utförs for att garantera att arbetet utförs på ett lampligt satt och med högsta sakerhet:

1. se till att batteriet inte sitter i sitt fack,
2. stall maskinen horisont och stabilt pa marken;
3. reglera maskinen sa att den ergonomiskt och Funktionell passar for anvandarens langd och typen av arbete (avs. 6.1.1 - avs. 6.1.4);
4. kontrollera batteriet (avs. 6.1.5).

6.1.1 Reglering av det främre handtaget

1. Lossa klämman (Fig. 11.A);
2. skjut det främre handtaget till det lage som ar bekvamast for dig;
3. dra at klamman.

6.1.2 Justering av stangens langd

1. Lossa på handtaget (Fig. 12.A) i pilens riktning - öppet hanglås
2. dra eller tryck stangen (Fig. 12.B) tills onskad langd uppnas;
3. nar regleringen avslutats, dra at handtaget i pilens riktning -last hanglas.

6.1.3 Inriktning av skärsystemet

Inriktningen av skärsystemet gör att du kan arbeta och växla mellan gräsklipparläget och kantskärarläget och viceversa.

For att arbeta i kantskararlaget:

tryck pa knappen (Fig. 13.A);
- vrid skärsystemet (Fig. 13.B) i 90^ och se till att det forblir blockerat pa plats.

Utfor alltid atgarden med avstangd maskin och med stillastende skarsystem.

Vrid klippgransindikatorn fram (Fig. 14.A)fram vid arbete i narheten av trad, rep eller stangsel for att undvika en stot med skarsystemet.

Maskin Inget tecken på	skada eller slitage
Gasreglagets styrrpak (Fig. 10.A), gasreglagets sakerhetsspak (Fig. 10.B)	Ska kunna røra sig problemfritt, tryck inte för här.
Provkörning Ingen onormal	vibration. Inget onormalt ljud

Innan varje användning:

• kontrollera batteriets laddning genom att följa anvisingarna i batteriets handbok.

6.1.6 Användning av vaskan (om forekommande)

1. Satt i batteriet i ett av facken pa batterivaskan (Fig. 8) och tryck det riktigt i botten tills du hör att klickljud som sätter det pa plats. Kontrolera den elektriska kontakten;
2. anslut sladden till vaskan i ratt uttag (Fig. 9.A) och rotera den tills du hör att klickljud som sätter det på plats och kontrollera den elektriska kontakten;
3. justera axelremmarna och stang selen framirran (Fig. 15).

Utför de foljande sakerhetskontrollera och kontrollera att resultaten motsvarar uppgifterna som anges i tabellerna.

Utfor alltid sakerhetskontroller innan anvandningen.

6.2.1 Allman kontroll

Föremål Resultat
Handtag (Fig. 1.E) Rena, to	rro, korrekt fastsatta till maskinen.
Skydd För skärsystemet (Fig. 1.D)	Korrekt fastsatta till maskinen, inte slitna/ försämrade eller skadade.
Skruvar på maskinen Riktigt	åtskruvade (inte lõsa)
Skärsystem (Fig. 1.C) Ren	inte skadad eller sliten
Batteri (Fig. 1.G) Ingen skada	a på höljet, inga lättackage
Genomströmmingar av kylluft (avs. 7.3)	Inte tilltäppta

Åtgård	Resultat
1. Sätt i batteriet icket (avs. 7.2.3);2. tryck på sakerhetsknappen (Fig. 10.C)	Lysdioden (Fig. 10.D) skā tändas (elkrets aktiverad).
1. Starta maskinen (avs. 6.3);2. aktivera samtidigt gasreglagets styrspak (Fig.10.A) och gasreglagets sakerhetsspak (Fig. 10.B);3. slätt gasreglagets styrspak (Fig. 10.A) och gasreglagets sakerhetsspak (Fig. 10.B).	1. Skärsystemet skä inte sättas i rörelse.2. Skärsystemet skä sättas i rörelse.3. Spakarna ská automatiskt och snabbt,gå tillbaka till friläget och skärsystemet skaa stanna upp.
Tryck endast på gasreglagets styrspak (Fig. 10.A).	Gasreglagets styrspak föbrir blockerad.

Omttresultatskiljersigfrndesom angesifoljande tabellerkan maskinen inteanvandas!Overlamna maskinen till en serviceverkstadforattkontrollera falletochforen eventuellreparation.

6.3 START

6.3.1 Uppstart med batteri

1. Se till att skärsystemet inte vidrorn marken eller andra foremål,
2. satt i batteriet korrekt i jacket (avs. 16.A)(avs. 7.2.3);
3. aktivera samtidigt gasreglagets styrspak (Fig. 10.A) och gasreglagets sakerhetsspak (Fig. 10.B).

ANMÄRKNING Vid varje start släpps ny trad automatiskt (avs. 6.4.2).

6.3.2 Uppstart med batterisimulator (om förekommande)

1. Se till att skärsystemet inte vidrornarken eller andra foremål,
2. satt i batterisimulatorn korrekt i sitt fack pa maskinen (Fig. 16.J);
3. anslut anslutningskabeln till batterisimulatorn (Fig.16.l);
4. välj det batteri som ska aktiveras via valjaren (Fig. 9.B);
5. tryck på sakerhetsknappen (Fig. 10.C);
6. aktivera samtidigt bladets styrspak (Fig. 10.A) och sakerhetsbrytaren (Fig. 10.B).

6.4 ARBETE

ANMÄRKNING Innan man pâborjar att arbete med att roja FörSTA gangen sa ar det lampligt att forst lara känna maskinen och vilken röjningsteknik som ar mest lamplig och få att fast grepp om maskinen och utfora de rörelser som afterfrågas av arbetet.

For att använda maskinen, gör sā har:
- häll alltid maskinen ordentlich med bagge
händer med skärsystemet under midjeniva.

ANMÄRKNING Under arbetet skyddas batteriet mot en total urladdning genom en skyddsanordning som slacker maskinen och blockerar Funktionen.

ANMÄRKNING Batterilivet (och)darmed
ytan som kan klippas innan laddningen)
beror på olika faktorer (avs. 7.2.1).

ANMÄRKNING After en minuts inaktivitet, släcks maskinen automatiskt, om den ar tand.

6.4.1 Arbetsmetoder

Använd ENDAST nylontrad.
Använding av metalltrad, tradar med plast och /eller olämpliga für huvudet kan orsaka allvarliga skador.

a. Röjning i rörelse (Slätter) - Se till att skärsystemet star på gräsklipparläge (avs. 6.1.3);

• fortssatt med en regelbunden rorelse och ror Armen som med en lie. Luta inte trimmerhuvudet under arbetet (Fig. 17).

Prova forst att slå i rätt Höjd i ett litet område for att fæ en jæmn Höjd och bibehåll trimmerhuvudet på ett konstant avständ fran marken.

Vid svårare röjning sökan det vara nödvändigt att luta trimmerhuvudet cirka 30^ till vänster.

Arbeta inte på detta satt om det finns risk att foremål kan slungas iväg och skada personer, djur eller orsaka skada.

b. Precisionsklippning (trimming)

Häll maskinen lätt lutad sö att trimmerhuvudets
nedre del inte vidrör marken och att
skärlinjen ar vid önskad punkt. Användaren
ska hälla skärsystemet borta ∀n sig.

c. Röjning i narheten av inhägnader / husgrunder

• Reglera klippgrangsindikatorn (i forekommande fall, avs. 6.1.4);
• placera trimmerhuvudet nara inhagnader, stolpar, klippor, murar, m.m. atan att stota (Fig. 14).

Om traden slar emot ett kraftigt hinder kan den gaa sonder eller forbrukas; om den fastnari en inhagnad kan den bryskt skaras av. I vilket fall som helst sa kan rojning runt trottoarer, husgrunder, murar, m.m. orsaka att traden slits ut mer an normalit.

d. Röjning runttrad

Reglera klippgrangsindikatorn (iForekommande fall, avs. 6.1.4);
- gå runt tradet frän vänster till höger och narma dig stammen sakta sa att traden inte slar emot tradet och genom att hälla trimmerhuvudet lätt lutat framåt.

Kom ihag att nylontråden kan skära av ellr skada sma buskar. Om nylontråden slar emot stammar pa buskar erler trad med mjuk stam sa kan växten allvarligt skadas.

6.4.2 Automatiskt slapp av traden

Denna maskin ar utrustad med ett huvud med automatisk frigoring av traden. For att slappa traden:

1. stanna maskinen (avs. 6.6);
2. vanta två sekunder och starta om maskinen. Skärdiametern ar installd pa 30 cm.

Upprepaprocedurentillstradens langd narradsaxen (Fig.18.A), som sedan skaravoverskottslangden.

6.5 REKOMMENDATIONER FÖR ANVÄNDNING

Under användingen sa ar det lampligt att regelbundet ta bort gras som fastnar i maskinen for att undvika en overhetting av motorn (Fig. 1.A), pa grund av graset som fastnar under skarsystemets skydd (Fig. 1.D).

Gör sā här:

stanna maskinen (avs. 6.6);
- ta bort batteriet (avs. 7.2.2);
- bar kraftiga arbitshandskar;
- ta bort gräset som fastnat med en skruvmejsel som gör att motorn kan kylas ner riktigt.

6.6 STOPP

For att stanga av maskinen:

1. Slapp gasreglagets styrspak (Fig. 10.A);
2. vanta tills skarsystemet stannat.

Det tar nagra sekunder innan skarsystemet stannar upp after att maskinen stangts av.

VIKTIGT Stanna alltid maskinen vid forflyttning mellan arbetsplatser.

6.7 EFTER ANVÄNDNING

6.7.1 After användning med batteriet

• Avlagsna batteriet fran gadget och ladda det (avs. 7.2.2).
• Lat motorn kallna innan maskinen stalls inomhus.
  Gorrent(avs.7.3).
• Kontrolera att det inte finns ösa eller skadade delar. Byt skadade komponenter om det behövs och dra eventuellt at ösa skruvar och bultar eller kontakta en auktoriserad serviceverkstad.

6.7.2 After använding med batterisimulator (om förekommande)

1. Placera batterivaskans valjare pà "OFF" (Fig. 9.B);
2. ta bort batterisimulatorn fran maskinen (Fig. 19.J);
3. lossa batterivaskan;
4. koppla bort anslutningskabeln fran batterisimulatorn (Fig.19.l) och fran batterivaskan (fig. 9.A)
5. ta bort batterivaskan (Fig. 20) och börja att ladda (avs. 7.2.2);
6. lát motorn kallna innan maskinen ställs inomhus;
7. utfor rengoring (avs. 7.3);
8. kontrollera att det inte finns lõsa ellerskadade delar.Byt skadade komponenter om det behovs och dra eventuellt at lõsa skruvar och bultar erler kontakta en auktoriserad serviceverkstad.

VIKTIGT Ta alltid bort batteriet

(avs. 7.2.2) varje gäng som maskinen inte används eller lamnas obevakad.

VIKTIGT De sakerhetsforeskrifter som
ska foljas beskrivs i kap. 2. Respektera
noggrant dessa anvisningar for att inte
riskera allvariga risker eller faror.

Gör följande före nagot som helst unterhällsingrepp:

Stanna maskinen;
- avlågsna batteriet fran gadget och ladda det (avs. 7.2.2)
- lat motorn kallna innan maskinen stalls inomhus;
- bar lampliga kläder, arbetshandskar och skyddsglasögon;
- lasigenom instruktionerna.

• Intervallerna och typen av arbeten finns i "Underhällstabellen" (se kap. 13). Tabellen har som uppgift att hjälpa dig med att upprätthalla din maskins effektivitet och sakerhet. Den omfattar de huvudsakliga atgärderna och de forutsedda intervallerna. Utför motsvarande atgärnär den forsta tidsfristen inträffar.
• Användning av icede originala reservdelareller tillbehör kan äventyra maskinensfunktion och sakerhet. Tillverkarenavsager sig allt ansvar vid skador somorsakats av sādanaprodukter.
• Originalreservdelar tillhandahalls av auktoriserade serviceverkstader och aterforsljare.

VIKTIGT Alla underhällsarbenen och regleringar som inte beskrivs i den har handboken maste utforas av din Återförsäljare erer av ett specialiserat center.

7.2 BATTERI

7.2.1 Batteriliv

Batterilivet (och därmed ytan som kan klippas innan laddningen) beror huvudsakligen på:

a. miljofaktorer som skapar ett
högre energibehov:
- klippning av tjock, hög, fuktig vegetation,
b. användarens beteende, som sca undvika:
- att ofta tanda och släcka
maskinen under arbetet,
- att använda en olämplig
beskärningsmetod i förhällande till
arbetet som sca utforas (avs. 6.4.1);

For att forbättra batterilivet
rekommenderas det att:

Om du vill använda maskinen für arbeten som varar langre an den tid som standardbatteriet kan garantera ar det möjligt att:

• kopa ett andra standardbatteri for att omedelbart ersatta ett urladdat batteri,utan att arbetet behovs avbrytas;
• kopa ett batteri med högre batteriliv i Förhällande till standardbatteriet (avs. 15.1).

7.2.2 Borttagning och laddning av batteriet

1. Tryck på spärrknappen på maskinens batteri (Fig. 19.A) eller på batteriet i våskan (Fig. 20.A) (om forekommande);
2. ta bort batteriet fran maskinen (Fig. 19.B) eller fran batterivaskan (Fig. 20.B) (om forekommande);
3. satt i batteriet (Fig. 21.A) i sitt fac pa batteriladdaren (Fig. 21.B);
4. anslut batteriladdaren (bild 21.C) till ett uttag med en spanning som motsvarar den som anges pa skylten.
5. ladda det fullständigt. Folj anvisiningarna i handboken for batteriet/batteriladdaren.

ANMÄRKNING Batteriet har att skydd som forhindrar en omladdning om omgivningstemperaturen inte ar mellan 0 och +45^

ANMÄRKNING Batteriet kan inte laddas omningar som helst, även delvis, utan en risik att det skadas.

7.2.3 Borttagning av batteriet på maskinen

När laddningen avslutats:

1. ta bort batteriet (Fig. 22.A) fran batteriladdaren (Fig. 22.B) (undvik att fortssatta laddningen after att det laddats fardigt);
2. koppla ur batteriladdaren (Fig. 22.C) fran elnätet;
3. satt i batteriet i sitt fack pa maskinen (Fig. 23.B) ell er i ett av facken pa batterivaskan (Fig. 8) (om forekommande);
4. tryck det riktigt i botten tills du hörett klickljud som sätter det på plats. Kontrollera den elektriska kontakten.

7.3 RENGÖRING AV MASKINEN OCH MOTORN

Gor alltid rent maskinen after anvandningen med en ren trasa och neutralt rengoringsmedel.
- Avlagsna all fukt med hjalp av en mjuk och torr trasa. Fukten kan leda till risk for elstotar.
- Använd inte aggressiva rengöringsmedel aller Lösningar für att gora rent plastdelar ihrer handtagen.

• För att minska brandrisken, ta bort rester av gräs, blad eller överskottsfett frän maskinen och speziellt frän motorn.
• För att undvika en overhettning och skador på motorn eller batteriet, se till att kylsystemets luftintag ar rent och fritt是从 skråp.
• Använd inte vattenstrålar och undvik att blöta ner motorn och de elektriska componenterna.

7.4 MUTTRAR OCH FASTSKRUVAR

• Se till att muttar och skruvar ar atdragna for att alltid ha en maskin under sakra Funktionsforhallanden.
• Kontrollera regelbundet att handtagen har fästs riktigt.

8. EXTRAORDINÄRT UNDERHÄLL

Gör följande före nagot som helst unterhällsingrepp:

stanna maskinen;
- avlågsna batteriet fran gadget och ladda det (avs. 7.2.2)
- lát motorn kallna innan maskinen ställs inomhus;
- bar lämpiga kläder, arbetshandskar och skyddsglasögon;
- lasigenom instruktionerna.

Observera! Fara for personskador paground av farliga componenter i roelse!

8.1 UNDERHÄLL AV SKÄRSYSTEMET

Påenna maskin Förutes en användning av skärsystemet med koden som anges i tabellen Tekniska specifikationer.

Med tanke pà produits utveckling, kan ovannämnda skársystem i tabellen "Tekniska speificationer" ersattas med andra, med liknande egenskaper ifraga om utbytbarhet och Funktionssakerhet.

Vidrör inte skärsystemet forrän batteriet avlågsnats och systemet stär helt still.

8.1.1 Byte av trimmerhuvudets spole

1. Tryck pà de tvá tungorna pá sidan (Fig. 24.A) och ta bort locket (Fig. 24.B);

2. dra ut spolen (Fig. 24.C);

3. satt i dennya spolen (Fig. 25.A) och setill att de två andarna pa traden sticker ut ur hålet pa trimmerhuvudet (Fig. 25.B);

4. Montera tillbaka locket (Fig. 25.C) satt i de två tungorna på sidan (Fig. 25.D) i öppningarna på trimmerhuvudet (Fig. 25.E).

8.1.2 Byte av trimmerhuvudets trad

1. Ta bort spolen (avs. 8.1.1);
2. ta bort traden som finns kvar;
3. använd endast en trad med diameter 1,6 mm och skär av en langd på 3 m.
4. anpassa tradarna som gár ut fran de två halen i lika delar
5. satt i en tradanda i halet innate i spolen (Fig. 26.A) och lát traden sticka ut genom det motsatta halet;
6. rulla upp traden medurs i riktningen som anges av pilen (Fig. 26.B) och lamna en bit pa ungefär 15 cm fran spolen;
7. faspentillforankringssatena (Fig.26.C) som forutses pa spolen;
8. satt tillbaka spolen och montera locket (kap 8.1.1).

8.2 SLIPNING AV TRÄDSAXEN

1. Avlagsna tradsxen (Fig. 18.A) fran skarsystemets skydd (Fig. 18.B) genom att skruva loss skruvarna (Fig. 18.C);
2. satt fast tradsaxen i ett skruvstad och börj fila med hjälp av en flatfil och se till att den ursprungliga skärvinkeln bibehalls
3. installera trådsaxen (Fig. 18.A) på nytt på skärsystemets skydd (Fig. 18.B).

9. FÖRVARING

VIKTIGT De sakerhetsforeskrifter som
ska foljas beskrivs i kap. 2. Respektera
noggrant dessa anvisningar for att inte
riskera allvariga risker eller faror.

9.1 FÖRVARING AV MASKINEN

När maskinen skä ställas undan:

• avlagsna batteriet fran gadget och ladda det (par. 7.2.2);
• lat motorn kallna innan maskinen stalls inomhus;

• utfor rengöring (avs. 7.3);

• kontrollera att det inte finns lõsa eller skadade delar. Byt skadade komponenter om det behövs och dra eventuellt Åt lõsa skruvar och bultar eller kontakta en auktoriserad serviceverkstad;

• stalla undan maskinen:

• i en torr miljö
  skyddad mot vader och vind

• pä en plats utom räckhall for barn
• se till att nycklar aller verktyg som anvants for unterhalsarbetet tagits bort.

9.2 FÖRVARING AV BATTERIET

Batteriet skaforvarasiskugga, pa en sval platsutan fukt.

ANMÄRKNING Vid langre stillastaende
ska batteriet laddas varannan manad
for att forlänga livslängden.

10. FÖRFLYTTNING OCH TRANSPORT

Varje gäng som maskinen skä fforflyttas erler transportereras, utfor foljande:

stanna maskinen (avs. 6.6);
- avlågsna batteriet fran facket och ladda det (avs. 7.2.2);
- bāra kraftiga arbetshandskar;
- halla enbart maskinen i handtagen och rikta skarsystemet i motsatt riktning an den for drift.

När maskinen transporteras med ett fordon ska du:

• placera den sá att den inte kan skada nágon.

11. SERVICE OCH REPARATIONER

Den har handboken ger alla anvisningar som behovs for att anvanda maskinen och for ett korrekt lopande underhall som kan utforas av anvandaren. Allt justeringsarbete och underhallsarbete som inte beskrivs ienna braupsanvisning sca utforas hos din Återforsäljare erler en specialiserad serviceverkstad som

har tillräcklig kunskap och nödvändiga verktyg for att utföra att korrekt arbete och bibehälla maskinens ursprungliga sakerhet. Ingrepp som utförs av olampliga strukturer aller av ej kvalificerade personer medfor att all slags garanti, tillverkarens Förpliktelseller ansvar upphör att gälla.

• Endast auktoriserade serviceverkstäder fär utföra garantireparationer och -underhalb.
• Auktoriserade serviceverkstäder använder endast originalreservdelar. Originalreservdelar och tillbehör har specialutvecklats for maskinerna.
• Icke originala reservdalar och tillbehör har inte godkänts och en användning av iche originala reservdalar och tillbehör gör att garantin upphör.
• Det rekommenderas att overlamna maskinen en gang om Året till en auktoriserad serviceverkstad for underhäll, assistans och kontroll av sakerhetsanordningarna.

12. GARANTINS TACKNING

Garantin tacker samtiga material- och fabrikationsfel. Användaren skä följa den bifogade braupsanvisningen noggrant. Garantin tacker inte skador som orsakas av foljande:

• forsummelse av att lasa bifogad braksanvisning
• slarf
• felaktig aller otillaten användning aller montering
• användning av icode-originalreservdelar
• användning av tillbehör som inte levererats av eller inte ar godkända av tillverkaren. Garantin tacker inte heller:
• normalt slitage på forbrukningsmaterial som skärsystem, sakerhetsbultar; Normalt slitage.

Köparen skyddas av nationell lagstiftning.
Köparens rättigheter enligt nationell lagstiftning
begrānsas inte på nagot satt avenna garanti.

Ingrepp Interval Anmärkningar
MASKIN
Kontroll av alla fästen	Innan varje användning avs. 7	4
Säkerhetskontroller/Kontroll av reglagen	Innan varje användning avs. 6	2
Kontroll av skärsystemets skydd.	Innan varje användning avs. 6	2.1
Kontroll av skärsystemet	Innan varje användning avs. 6	2.1
Kontroll av batteriets laddning	Innan varje användning *
Ladda batteriet	Vid slutet av varje användning avs. 7.2.2	*
Rengöring av maskinen och motorn	Vid slutet av varje användning avs. 7.3
Kontroll av eventuella skador som finns på maskinen.Kontakta en auktoriserad serviceverkstad vid behov.	Vid slutet av varje användning -

• Se handboken till batteriet/batteriladdaren.

14. FELSÖKNING

FEL MÖJLIG ORSAK ÅTGÄRD
1. Vid aktivering av gasreglagets styrspak och med säkerhetsspaken, startar inte maskinen och skärsystemet roterar inte	Batteriet saknas eller sitter fel Se till att batteriet sitter riktigt (avs. 7.2.3)
	Urladdat batteri Kontrolera laddningen och ladda batteriet (avs. 7.2.2)
	Den borttagbara stången har inte förs in heltEller riktigt i sitt säte	Se till att den borttagbara stången har monterats och kopplats riktigt (avs. 4.2)
	Gasreglagets spak/säkerhetsspak Är skadade	Använd inte maskinen. Stäng omedelbart av maskinen, avlågsna batteriet och kontakta ett servicecenter.
	Maskinen Är skadad	Använd inte maskinen. Stäng omedelbart av maskinen, avlågsna batteriet och kontakta ett servicecenter.
2. Überhettning av motorn	Gräs har fastnat under skärsystemets skydd	Ta bort gräset som fastnat (avs. 6.5)
3. Gräs samlas runtdrivenheten och trimmerhuvudet	Högt gräs klipsps alltför*nara marken	Klipp högt gräs uppifrån och nerFor att undvika att det samlas.
4. Tråden släpps inte:när att automatiskt släpp används	Tråden sitter fast på sig själv	Smörj med silikonspray
	Det finns inte tillräckligt med träd på rullenEller tråden är slut	Byt spolen (kap. 8.1.1) ellerträden (kap. 8.1.2)
	Tråden har forbrukats och ärFor kort	Släpp tråden For hand (kap. 6.4.2)
	Tråden har trasslat sig på rullenEller gäsonder	Ta bort tråden frän rullen och linda om den (kap. 8.1.2)
5. Skärsystemetkommen ikontakt med att främande foremål.	-	Stäng av maskinen, avlågsna batteriet och:- kontrollera skadorna;- kontrollera om det finns Lösdelar och dra Åt dem;- bytEller reparera på enauktoriserad serviceverkstad.
6. Overdrivna buller och/eller vibrationerskapas under arbetet	Lösaafter skadade delar.	Stäng av maskinen, avlågsna batteriet och:- kontrollera skadorna;- kontrollera om det finns Lösdelar och dra Åt dem;- bytEller reparera på enauktoriserad serviceverkstad.
7. Det ryker från maskinen under användningen	Maskinen är skadad Använd inte maskinen	Stäng omedelbart av maskinen, avlågsna batteriet och kontakta ett servicecenter.
8. Dálig batteriladdning	Tunga arbetsvillkor med högre strömforbrukning	Underläta användningen (avs. 7.2.1)
	Batteriet räcker inte für arbetet som sca utföras	Använd ett extrabatteri eller ett batteri med högre batteriliv (avs. 15.1)
	Försmrad batterikapacitet Köp ett nytt batteri Batteriet sitter inte riktigt i batteriladdaren	Kontrolera att det sitter riktigt (avs. 7.2.3)
	Olämpiga miljövillkor Ladda i en omgivning	med lämplig temperatur (se instruktionsboken für batteriet/batteriladdaren)
	Kontakterna är smutsiga Gör rent kontakterna
	Batteriladdaren är inte spänningsatt	Kontrolera att kontakten sitter i och att strömuttaget är spänningsatt
	Trasig batteriladdare Byt mot en original reservdel
	-	Om problemet fortsetter, se handboken till batteriet/batteriladdaren
10. Kontrollan (Fig. 10.E) förliraland med fast lus	Egenkontroll misslyckad	Använd inte maskinen. Stäng omedelbart av maskinen, avlågsna batteriet och kontakta ett servicecenter.
11. Kontrollan (Fig. 10.E) förliraland med blinkande lus	Kommunikationsfel frü n batteriet	Använd inte maskinen. Stäng omedelbart av maskinen, avlågsna batteriet och kontakta ett servicecenter.
	Blockerad rotor	Använd inte maskinen. Stäng omedelbart av maskinen, avlågsna batteriet och kontakta ett servicecenter.
	Överbelastning på strommen	Optimera maskinens användning.

Om felen skulle kvarstå after de beskrivna ingreppen, kontakta Återförsäljaren.

Det finns batterier med olika kapaciteter for att passa specifica arbetsmoment (Fig. 27). Listen over batterier for den har maskinen finns i tabellen i tabellen "Tekniska speciifikationer".

15.2 BATTERILADDARE

Enhet som anvands for att ladda batteriet: snabb (Fig. 28.A), standard (Fig. 28.B).

15.3 BATTERIVÄSKA

Enhet som gör det möjigt att hysa två batterier och tillhandahälla den elektriska ström som behövs for maskinens drift. Den levereras med maskinanslutningskabeln (Fig. 1.l) och med en väljare (Fig 9.B) som gör att du kan välja ett av de två batterierna (position "1" och "2") och "OFF".

15.4 BATTERISIMULATOR

Anordning som tillater maskinen att anvanda batterivaskan om den placeras i sitt fack.

DIZIN

1. GENEL BILGILER 1

2. GUVENLIK KURALLARI 2

3. MAKINE HAKKINDA 7

6.1.6 Sirt cantasinin kullanilmasi (vara)

SV • Innehallett och bilderna i denna anvandarhandbok har framstälts for ST. S.p.A. och skyddas av upphovsratt - all form av reproduction, aller andring, även partiell, som inte auktoriserats ar forbjuden.
