BRUGSANVISNING SGT 500 AE STIGA

3.1 Beskrivelse af maskinen og dens tilsigte de anvendelse
3.2 Sikkerhedsmaerkning 7
3.3 Typeskilt pà produitet 8
3.4 Hovedkomponenter 8

1. MONTERING 9

4.1 Komponenter til monteringen 9
4.2 Montering af stangen 9
4.3 Montering af det FORRESTE handtag 9
4.4 Montering af klippeanordningens skaerm .... 9
4.5 Montering af indikatoren for skaregranse.....9
4.6 OPSAETNING AF BATTERIRYGS/AK (om forudset) 9

1. BETJENINGSORGANER 10

5.1 Sikkerhedsknap (til- og frakoblingsanordning) 10
5.2 Hastighedsregulator 10
5.3 Sikkerhedshandtag til hastighedsregulator... 10

1. BRUG AF MASKINEN 10

6.1 Klargoring 10
6.2 Sikkerhedskontroller 11
6.3 Start 11
6.4 Korsel. 12
6.5 Tips til brugen 13
6.6 Standsning 13
6.7 Afterbrug 13

1. ALMINDELIG VEDLIGEHOLDELSE 13

7.1 Generelle ophysninger 13
7.2 Batteri
7.3 Rengoring af maskinen og motoren.. 14
7.4 Fastgoringsskruer og-motrikker 14

1. EKSTRAORDIN/ER VEDLIGEHOLDELSE 15

8.1 Vedligeholdelse af klippeanordning 15
8.2 Slibning af tradskaerekniven 15

1. OPMAGASINERING 15

9.1 Opmagasinering af maskinen.. 15
9.2 Opmagasinering af batteriet 15

1. FLYTNING OG TRANSPORT 16
2. SERVICE OG REPARATIONER 16
   12.GARANTIDAEKNING 16
3. TABEL FOR VEDLIGEHOLDELSE 16
   14.PROBLEMER OG DERES LØSNING. 17
   15.TILBEHOR 18

15.1 Batterier 18
15.2 Batterioplader 18
15.3 Batterirygsak 18
15.4 Batterisimulator 18

1. GENERELLE OPLYSNINGER

1.1 SADAN LAESES BRUGSANVISNINGEN

Visse afsnit i manualen indeholder oplysninger af saerlig vigtighed med hensyn til sikkerhed ellr fonction. Disse opliesningerne angives after disse kriterier:

BEMAERK eller VIGTIGT Indeholder detailjer eller yderligere uddybning af forudgaende angivelser for at undg beskadigelse af maskinen, materielle skader ell er kvestelser.

Symbolet angiver en fare. Manglende overholdelse af advarslerne kan medfore risiko for personskade og/eller skader pa tredjepart ell er materiel.

Afsnittene som er fremhævede med en grå ramme, angiver valgfri funktioner, som ikke er tilgængelige på alle de dokumenterede modeller i dette vegledning. Kontroller om den pagældende Funktionfindes på din egen model

Samtige retningsangivelser "for", "bag", "højre" og "venstre" skal forstås i forhold til brugerens arbejdssposition.

1.2 HENVISNINGER

1.2.1 Figurer

Figurerne i donne vejledning er nummererede 1,2,3 osv.
Komponenterne i figurerne er mærket med bogstaverne A,B,C osv.
En henvisning til component C i figur 2 vil blive angivet med teksten:"Se Fig. 2.C"eller blot"(Fig.2.C)".
Figurerne er udelukkende beregnet til illustrationsformal.De faktiske komponenter kan vare anderledes end hvad der er angivet pa tegningerne.

1.2.2 Overskrifter

Brugsanvisingen er opdelt i kapitler og afsnit. Overskriften til afsnittet "2.1 Træning" er en undertitel til "2. Sikkerhedsforskrifter". Henvisninger til overskrifter eller afsnit er angivet med forkortelserne kap. aller afsnit og deres tilhorende nummer. Eksempel: "kap. 2" eller "afsnit 2.1".

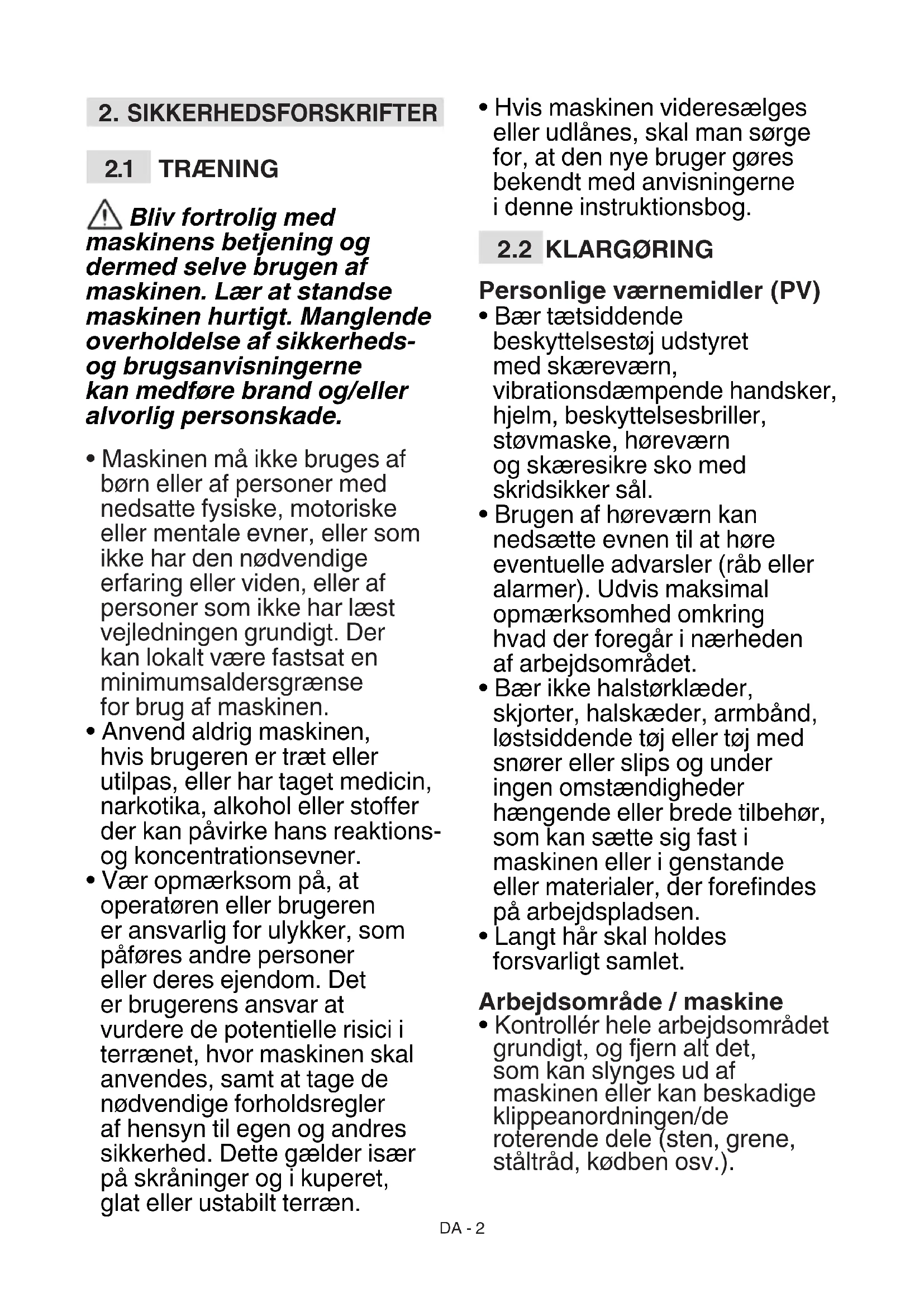

2. SIKKERHEDSFORSKRIFTER

2.1 TRAENING

Bliv fortrolig med maskinens betjening og dermed delve brugen af maskinen. Lær at standse maskinen hurtigt. Manglende overholdelse af sikkerhedsog brugsanvisningerne kan medfore brand og/eller alvorlig persorskade.

• Maskinen pågressive bruges af børn eller af personer med nedsatte fysisiske, motoriske aller mentale evner, eller som ikke har den nedvendige erfaring eller viden, eller af personer som ikke har læst vegledningen grundigt. Der kan lokalt nære fastsat en minimumsaldersgrønse for brug på maskinen.
• Anvend aldrig maskinen, hvis brugeren er træt eller utilizes, eller har taget medicin, narkotika, alkohol eller stoffer der kan påvirke hans reakptionsog koncentrationsevner.

• Vær opmaerk som på, at operatoren eller brugeren er ansvarlig for ulykker, som påfores andre personer eller deres ejendom. Det er brugerens ansvar at vurdere de potentielle risici i terrænet, hvor maskinen skal anvendes, samt at tage de nødvendige forholdsregler af hensyn til egen og andres sikkerhed. Dette gælder især på skræninger og i kuperet, glat eller ustabilt terræn.

• Hvis maskinen videresælges erler udlånes, skal man sorge for, at den nye bruger gores bekendt med anvisningerne i dette instruktionsbog.

2.2 KLARGØRING

Personlige værnemidler (PV)

Bær tætsiddende beskyttelsestøj udstyret med skæreværn, vibrationsdæmpende handsker, hjelm, beskyttelsesbriller, støvmaske, horeværn og skæresikre sko med skridsikker sal.
- Brugen af horeværn kan nedsætte evnen til at hore eventuelle advarsler (råb eller alarmer). Udvis maksimal opmaerk somhed omkring hvad der foregår iærheden af arbejdsområdet.
- Bær ikke halstørklæder, skjorter, halskæder, armbænd, løstsiddende tøj erller tøj med snører erller slips og under ingen omstændigheder hængende erller brede tilbehør, som kan sætte sig fast i maskinen erller i genstande erler materialer, der forefindes på arbejdspladsen.
- Langt hare skal holdes forsvarligt samlet.

Arbejdsområde / maskine

• Kontroller hele arbejdsområdet grundigt, og fjern alt det, som kan slynges ud af maskinen eller kan beskadige klippeanordningen/de roterende del (sten, grene, ståltråd, kødben osv.).

2.3 UNDER BRUG

Arbejdsområde

• Maskinen pågressive anvendes i eksplösionsfarlige miljøer, i nærheden af brandfarlige væsker, gas eller støv. Elektrisk værktøj producerer gnister, som kan antænde støv eller dampe.
  Arbejd udelukkende i dagslys eller med en god kunstig belysning. Sigtforholdene kal vare gode.
• Personer, børn og dyr skal holdes væk fra arbejdsområdet. Børn skal overvåges af en,anden voksen.
• Kontroller, at andre mensesker befinder sig i en afstand på mindst 15 meter fra maskinens arbejdsradius, eller mindst 30 meter ved vanskelige klipninger.
• Undgå at arbejde i vadt græs, Near det regner og der er risiko for tordenvejr, især hvis der er risiko for lyn.
• Udsæt ikke maskinen for regn Eller fugt. Vand, der trænger ind i maskinen, forøger risikoen for elektrisk stød.
• Undgå sävidt muligt at arbejde over våd eller glat jord, eller på en jordbund, der er alt for ujævn eller stejl, og som ikke sikrer brugerens stabilitet under arbejdet.
  Vær saerligt opmaerksom pa ujaevnt terræn (buler, forhøjninger), skræninger og skjulte farer og vaer opmaerksom pa eventuelle forhindringer, som kan begraense udsynet.

Vær meget forsigtig i nærheden af grofter, afgrunde eller volde.
- Arbejdet skal altid foregå på tværs af skräningen, og aldrig op og ned. Pas godt på retningsskiftene, og sørg for sikkert fodfæste og for at arbejdspositionen er bag på klippeanordningen.
Vær opmaerkso m pa trafikken,纳税 maskinen anvendesi nærheden af vejen.

Betjening

Under arbejdet skal maskinen altid fastholdes med begge hænder, med motorenheden på kroppens hjre side og klippeanordningen under bæltestedet. Stræk ikke Armen for langt ud.
- Undgå atkommenikontakt medjord forbundneflader, sasomr,r,radiatorer, komfurer og koleskabe. Risikoen for elektrisk stod foriges,hvis kroppen er i kontaktmed objekter,somer stel-ller jord forbundet.
- Antag en fast og stabil stilling og udvis varsomhed.
- Du bør altid gå med maskinen, ikke lobe.
- Hold altid hænder og fødder væk fra klippeanordningen, både under opstart og under drift af maskinen.
- Advarsel: klippeanordningen fortsetter med at drejenogle sekunder after at den er frakoblet aller after slukning af motoren.
- Pas på eventuel udslyngning af materiale forårsaget af klippeanordningen.

Vær forsigtig med ikke at stødeklippeanordningen voldsomt mod fremmedlegemer/forhindringer. Hvis klippeanordningenkommen ikontakt med enforhindring/en genstand, kander opstå tilbageslag (kickback).Denne kontakt kan forarssage et meget hurtigt slag i denmodsatte retning og skubbeklippeanordningen opad ogmod brugeren. Tilbageslagetkan medfore, at brugeren misterherredommet over maskinenmed mulighed for yderstalvorlige konsekvenser.For atundgå risikoen for tilbageslagskal man træffe de herunder anførte forholdsrregler:

-Hold godt fast i maskinen med to hænder og hold kroppen og armene i en stilling som gør det muligt at modstå tilbageslagets kraft.

• Hold/DD: armene for hoojt, og skae icke over hoftehoojde.

• Brug udelukkende deskaereanordninger som er angivet af producenten.

Overhold producentens vedligeholdelsesesvejledning for klippeanordningen.

• Pas på muligheden for kvæstelser fra enhver form for anordning til skæring af traden.

Stands straks motoren i tilfælde af brud eller ulykker under arbejdet, og flyt maskinen væk fra stedet for at undgå yderligere skader eller kvæstelser på sig selv eller andre personer; yd straks den质地 hvid selykken har

medfør kvæstelser. Kontakt sygehus o.l. vedrørende den nødvendige behandling. Fjern omhyggeligt alle genstande, som i tilfælde af uagtsomhed kan medføre skader eller kvæstelser på personer og dyr.

Langvarig udsættelse for vibrationer kan medføre skader og neurovaskulære forstyrelser (nærmere betegnet: "Raynaud's fænomen" eller "hvide fingre), specielt hos personer, der lider af kredsløbsforstyrelser. Symptomerne, som kan involvere hænder, handled og fingre, viser sig som tab af folsomhed, slovshed, kløen, smerter, affarvning ogændring i hudens struktur. Disse virkninger kan forstærkes af en lav rumtemperatur og/ ell er et overdrevet grep på handtagene. Så snart symptomerne viser sig, reducér da maskinens anvendelsestid, og kontakt en Lage.

Begrænsninger ved brug

• Maskinen pågressive anvendes af personer, der参加会议 er i stand til at holde den fast med begge hænder og/eller personer, der参加会议 er i stand til at opretholde en stabil balance under arbejdet.
• Klippeanordninger af metal ma aldrig monteres. På denen maskine er det forbudt at anvende metalknive eller stive knife, uanset typen.

• Anvend aldrig maskinen med beskadigede, manglende eller forkert placere de beskyttelsesanordninger.

• Anvend/DDke maskinen, hvis tilbehørEller værktjojer/DDke er monteret pà de tilsigtepe steder.

• Det er/DDke tilladt at frakoble, fjerne eller manipulere sikkerhedsanordningerne/ mikroafbryderne.
• Anvend ikke det elektriske værktøj, hvis afbryderen ikke er i stand til at starte og standse det normalt. Et elektrisk værktøj, som ikke kan betjenes ved hjælp af en afbryder, er farligt og skal repareres.
• Udsæt ikke maskinen for overdrevne belastninger, og brug ikke en{lille maskine for at udføre etHardt arbejde; brugen af en hensigtsmæssig maskine mindsker risiciene og forbedrer arbejdets kvalitet.

2.4 VEDLIGEHOLDELS, OPMAGASINERING

En korrekt vedligeholdelse og opmagasinering bidrager til at opretholde maskinsikkerheden og maskinens ydeevne.

Vedligeholdelse

• Brug aldrig maskinen med slidte eller ødelagte dele. Defekte eller ødelagte dele bør altid udskiftes og ikke repareres.
  Vær forsigtig i forbindelse med justering af maskinen for at undgå at klemme fingre nmelkippeanordningen i bevægelse og maskinens faste dele.

De oplyste stoj- og vibrationsniveauauer i denen betjeningsvejledning svarert til maskinens maksimale

driftsværdier. Brug af en ikkeafbalanceret klippeanordning, for høj korehastighed ellermanglende vedligeholdelse kan have en markant indflydelsepå stoj- og vibrationsniveauaut. Det er derfor ndvendigt at forebygge mulige skader som følgae af høj stoj og vibrationer; vedligeholdmaskinen, bær horeværn og hold pauser under arbejdet.

Opmagasinering

For at mindske risikoen for brand mA kasser med opskaret materiale ikke afterlades i et lukket rum.

2.5 RESTERENDE RISICI

• risiko for skader på fingre og hænder, hvis dekommen i kontakt med traden
• risiko for skader på fødderne, hvis de rammes af traden
• udslyngning af sten og jord.

2.6 BATTERI/BATTERIOPLADER

VIGTIGT De falgende sikkerhedsforskrifter integrerer sikkerhedskravene i den specifikke instruktionsbog til batteriet og opladeren, der leveresammen med maskinen.

• Batteriet违法犯罪
• Batteriet må kun oplades ved hjælp af batteriopladere, som er anbefalet af producenten.

En uegnet batterioplader kan medfore elektriske stød, overophedning og udslip af batterisyre.

• Anvend kun de batterier, der specifikt er beregnet til dit værktøj. Anvendelse af andre batterier kan medføre kvæstelser og brandfare.
• Kontroller at apparatet er slukket, inden du sætter batteriet i. Indsættelse af et batteri i etændt elektrisk apparat kan medføre brand.
• Hold batteriet væk fra papirclips, mønter, nogler, som, skruer og andreindre metalgenstande, som kan skabe kortslutting mellem batteriklemmerne,ningar batteriet ikke er i drug. En kortslutning mellem batteriklemmerne kan medføre forbrændinger eller brandfare.
• Brug ikke batteriopladeren i omgivelsemer med brandfarlige dampe eller stoffer eller på et letantændeligt underlag, som papir, stof eller lignende. Batteriopladeren bliver varm under opladningen og kan medføre brand.
• Sørg for, at klemmerne ikke forbinds med hinanden under transport af akkumulatorerne. Akkumulatorerne på ikke Transporteres i metalbeholdere.

2.7 MILJØBESKYTTELSE

Miljøbeskyttelsen er et relevant aspekt, som bør have hj priorititet under anvendelse af maskinen - dette vil gavne bade vores fællesskab med andre mennesker og det miljø, vi lever i.

• Undgå at være til gene for nabolaget. Brug kun maskinen til fornuftige tider (ikke tidligt om morgenen eller sent om aftenen/natten,ningar den kan være til gene for de nærmesto omgivelser).
  Overhold noje de lokale bestemmelsehved angar bortskaffelse af emballage, slidte dele og andre komponenter, som kan paviske miljoet; dissetyper affald ma不信 bortskaffes sammen med det almindelige husholdningsaffald, men skal indleveres serskilt til egnede genbrugsstationer, som vil sorge for genanvendelse af materialerne.
  Overhold noge de lokale bestemmelser vedrorende bortskaffelse af restmaterialiet after drug.
• After endt levetid mä maskinen - -ikke afterlades i naturen.
  -Henvend dig til din lokale genbrugsstation for bortskaffelse,
  -i henhold til de gældende -lokale bestemmelse.

Elektriske apparater ma\ ikke bortskaffes sammen\ med husholdningsaffald.\ I ffolge det europæiske

direktiv 2012/19/EU om bortskaffelse af elektriske og elektroniske apparater og dets genanvendelse i henhold til de nationale bestemmelier, skal elektriske apparater after endt levetid indsamles separat med det formal at kinne genanvendes på en miljøforsvarlig manners. Hvis elektriske apparater bortskaffes direkte på losseplads eller

i terræn, kan skadelige stoffer sive ned til grundvandet og trænge ind i fødekæden med risiko for mensneskers sundhed og velvære. Yderligere oplysninger om bortskaffelse af dette produit kan fæs hos de lokale myndigheder for bortskaffelse af husholdningsaffald eller hos din forhandler.

Li-ion

När batterierne er udtjente,
skal de bortskaffes på
en miljøvenlig在这方面。

Batterietindeholder

material, som er skadeligt for jer og for miljøet. Det skal fjernes og bortskaffes særskilt på en genbrugsstation, som tager imod litium-ion-batterier.

Affaldssorting afprodukter og brugt emballagesikrer, at materialer kan genbruges og genanvendes.

Brug af genbrugte materialer hjælper med at forhindremiljøforurening og reducerer efterspørgslen after rámaterialer.

3. KEND DIN MASKINE

3.1 BESKRIVELSE AF MASKINEN OG DENS TILSIGTEDE ANVENDELSE

Denne maskine er et redskab til havepleje og navnlig en bærbar, batteridrevet grasskærer/kantskærer.

Maskinen bestar hovedsageligt af en motor, som via en transmissionsaksel driver en klippeanordning (tradhoved).

Klippeanordningen skærer nogenlunde parallelt med terrænet (hvis maskinen bruges som graesskærer) aller nogenlunde vinkelret på terrænet (hvis maskinen bruges som kantskærer).

Brugeren kan anvende hovedkontrollerne ved hele tiden at opholde sig i sikker afstand af klippeanordningen.

3.1.1 Tilsigtet drug

• skæring af græs og ikke træagtg vegetation (fx kanter på bede, plantager, mure, indhegninger eller grønne områder af begrænset storrelse);
• faerdiggore graessläning med en graesslamaskine;
• kun at blive brugt af en bruger.

3.1.2 Utilsigtet drug

Enhver anden brug end de ovenfor beskrevne kan vare farlig og risikere at medfore kvastelser og/eller materielle skader. Uegnet brug er for eksempel falgende (men ikke udelukkende):

• at anvende maskinen som "fejekost" ved at skrätstille tradhovedet. Motoren er kraftig nok til at slynge sma genstande og sma sten rundt i afstande på op til 15 meter aller mere, hvilket kan medfrole skader på ting aller personer;
• at trimme hække ellr at udfo re arbejde, hvor klippeanordningen不同程度, i terrænhjoje;
• skære eller findele buske og blomster;
• anvendelse af maskinen til skaering af materialer af nikke-vegetabilsk oprindelse;
• anvendelse af maskinen med klippeanordningen over brugerens baeltested;
• brug af maskinen i offentlige haver, parker, sportspladser, i vejsider, mark ell er skov;
  brug af skæreredskaber som afviger fra dem anført i tabellen "tekniske data". Risiko for sør og snit.
• nár maskinen anvendes af flere brugere.

VIGTIGT Uegnet brug af maskinen medfører, at garantien bortfalder. Endvidere ophorer producentens ansvar, hvilket betyder, at brugeren selv er ansvarlig for eventuelle udgifter som folge af skader aller kvastelser pa sig selv er andre personer.

3.1.3 Brugere

Denne maskine er tilsigtet almindelige brugere, dvs. ikke professionelle operatører. Maskinen er beregnet til "hobbybrug".

3.2 SIKKERHEDSMAERKNING

Maskinen er mærket med forskellige symboler (Fig. 2). Symbolerne skal huske brugeren på de handlinger, som skal udføres for at benytte maskinen på sikker vis.

Symbolernes betydning:

Brugeren af donne maskine,\ när dette an vend es under\ normale betingelser hvr dag og kontinuierligt, kan udsættes for et støj niv eau på 85 dB (A) eller mere. Brug horeværn og beskyttelsessbriller.

FARE FOR UDSLYNGNING!
Vær opmærksom på mulig udsvlyngning af materiale fra knivene, som kan forårsage alvorlige personskader og materielle skader.

FARE FOR UDSLYNGNING!
När maskinen er i brug, skal samtige personer og/eller husdyr holdes i en afstand på mindst 15 m fra maskinen.

Maskinen mä ikke udsættes for regn (eller fugt).

VIGTIGT Hvis maerkaterne er blevet odelagt.
eller er ulaeselige, bor de udskiftes. Ret
henvendelse til dit autoriserede servicecenter
for at fa udleveret nye maerkater.

3.3 TYPESKILT PÄ PRODUKTET

Produktets typeskilt indeholder de folgende data (Fig. 1):

1. Lydeffektniveau
2. Overensstemmelsesmaerkning
3. Konstruktsar
4. Type of maskine
5. Serienummer
6. Fabrikantens navn og adresse
7. Varenummer

Skriv maskinens identifikationsoplysninger i felterne på etiketten på indersiden af forsiden.

VIGTIGT Anvend identifikationsdata pa typeskiltet hver gang der rettes henvendelse til det autoriserede servicecenter.

VIGTIGT Eksemplet pa overensstemmelseserklaeringen findes pa de sidste sider i donne manual.

3.4 HOVEDKOMPONENTER

Maskinen er konstrueret af følgende hovedkomponenter, som har følgende Funktioner (Fig.1):

A. Motorenhed: leverer bevægelsen til klippeanordningen via en transmissionsaksel.
B. Stang: forbinder det bagerste greb til motorenheden.
C. Klippeanordning: er den del som klipper vegetationen. 1. Tradhoved: klippeanordning med nylonsnor.
D. Skaerm til klippeanordning: er en sikkerhedsbeskyttelse for at forbindre udslyngning af eventuelle genstande, der opsamples af klippeanordningen.
E. Forreste greb: er halvcirkelformet og gør det muligt at styre maskinen.
F. Bagerste handgreb: gør det muligt at styre maskinen, og har de vigtigste betjeningsknapper til at tænde/ slukke/accelerere maskinen.
G. Batteri (hvis det ikke folger med maskinen, se kap 15 "ekstraudstyr): leverer strøm til redskabet; egenskaberne og brugsforskrifterne beskrives i den specifikke vejledning.
H. Batterioplader (hvis den ikke folger med maskinen, se kap 15 "ekstraudstyr):enhed som bruges til at oplade batteriet. Der findes to modeller af batteriladere: H1 (hurtig batterilader); H2 (standard batterilader).
I. Batterirygsak (tilbehør, afsnit 15.3): anordningen hvor batterierne huses.
J. Tilslutningskabel: kabel til tilslutting af batterirygsækken til maskinen.
K. Batterisimulator (tilbehør, afsnit 15.4): anordning, der, hvis den er indsat i maskinens leje, tillader brug af batteriholderens rygsæk.

4. MONTERING

VIGTIGT Sikkerhedsreglnerne som skal folges er beskrevet i kap. 2. Disse forskrifter skal folges noje for at undgå alvorlige risici eller farer.

Af hensyn til opbevaring og transport er visse af maskinens komponenter ikke monterede på fabrikken. Disse komponenter skal monteres after fjernelse af emballagen.

Udpakningen og den endelige montering skal udfores pa en jævn og stabil overflade, hvor der er tilstrækkelig plads til at flytte maskinen og emballagen ved brug af passende redskaber. Tag/DDke maskinen i brug ffor instruktionerne i afsnittet "MONTERING" er fuldforte.

4.1 KOMPONENTER TIL MONTERINGEN

Alle ndvendige dele til monteringen findes i emballagen.

4.1.1 Udpakning

1. Abn emballagen forsigtigt forkke at risikere at tabe enkeltdele.
2. Laes dokumentationen i kassen, inklusiv denen vegledning.
3. Tag alle umonterede enkeltdele ud af kassen.
4. Tag maskinen ud af emballagen.
5. Bortskaf kasse og emballage i overensstemmelse med de lokale bestemmelser.

Før monteringen udfores skal man kontrollere, at batteriet ikke sidder i sit sæde.

4.2 MONTERING AF STANGEN

• Indsæt og skub den nederste del af stangen (Fig. 3.A) i den øverste del (Fig. 3.B) indtil der høres et klik, som laser den i position. Stangen kan afmoneres ved at trykke på knappen (Fig. 3.C).

Stangens laengde kan indstilles (afsnit 6.1.2).

4.3 MONTERING AF DET FORRESTE HändTAG

• Sæt det forreste handtag (Fig. 4.A) på understøtningen (Fig. 4.B), skru handtaget på med den relevante skrue (Fig. 4.C) og stram mørtriken i den modsatte side (Fig. 4.D).

4.4 MONTERING AF KILIPPEANORDNINGENS SKAERM

Anvend beskyttelseshandsker.

Hver klippeanordning skal vare forsynet med en specifik skerm, som anvist i tabellen tekniske data.

1. Sæt skærmen påigen (Fig. 5.A) i hullerne som sidder for nede på motorenheden (Fig. 5.B).
2. Fastgor skaermen (Fig. 5.A) og stram skruerne (Fig. 5.C).

BEMAERK På klippeanordningens skærm vindes følgende symbol:

Som viser
klippeanordningens
drejeretning.

4.5 MONTERING AF INDIKATOREN FOR SKÅREGRÅSEN

• Indsæt ogSAMmenkobl de to ender af indikatoren for skæregense (Fig. 6.A) i de respektive huller på motorenheden (Fig. 6.B).

4.6 OPSAETNING AF BATTERIORYGSAEK (OM FORUDSET)

Batteriygsækken leveres allerede samlet (Fig. 1.l) og kan løns fra skulderremholderen (Fig. 7) og bærés i händen.

Tryk pà de to ðverste knapper for at frigère batterirygsækken (Fig. 7.A).

Batterihusene er placeret pa beggesider af rygsakken (Fig. 8)

På højre side af rygsækken finder du:

• kabelstik (Fig. 9.A)
• batterivaelger (Fig. 9.B)
• et USB-stik til opladning af andre enheder (f.eks. mobiltelefoner) (Fig. 9.C)

For at undgå lose kabler er der passager på begge sider og i det bageste område, hvor stromkablet skal fores igennem.

5. BETJENINGSORGANER

5.1 SIKKERHEDSKNAP (TIL-OG FRAKOBLINGSANORDNING)

Tryk på这部分 knap aktiverer og inaktiverer maskinens elektriske kredslob (Fig. 10.C).

En taendt lysdiode: maskinens
elektriske kredslob er aktiv.
Maskinen er klartilbrug.
Begge lysdioder taendte:
maskinen er i drift (Fig. 10.D).

Slukkede lyscioder: det elektriske kredslo er fuldstændig afbrudt.

VIGTIGT Man ma aldrig holde fingeren pa knappen under flytning for at undga utilsigtet start.

Ikonet "Advarel" (Fig. 10.E) tænder i tilfælde af havari pa maskinen (jfr. tabellen Problemer og deres lösning, afsnit 14).

5.2 HASTIGHEDSREGULATOR

Starter/standser maskinen og til/ frakobler smtidig klippeanordningen.

Aktivering af hastighedsregulatoren (Fig. 10.A) er kun mulig, hvis der samtidig trykkes pa hastighedsregulatorens sikkerhedshandtag (Fig. 10.B).

For at starte:

tryk samtidig pa hastighedsregulatoren og sikkerhedsknappen.

Start af maskinen medforer samtidigation af skareanordningen.

Maskinen standser automatisk, nar hastighedsregulatoren slippes.

5.3 SIKKERHEDSHANDTAG TIL HASTIGHEDSREGULATOR

Sikkerhedshandtaget til hastighedsregulatoren (Fig. 10.B) gør det muligt at aktivere hastighedsregulatoren (Fig. 10.A).

6. BRUG AF MASKINEN

VIGTIGT Sikkerhedsreglnerne som skal folges er beskrevet i kap. 2. Disse forskrifter skal folges noje for at undgå alvorlige risici eller farer.

6.1 KLARGØRING

Før arbejdet startes er det nodvendigt at udfore en række kontroller og handlinger for at sikre, at arbejdet udfores hensigtsmaessigt og under sikre forhold:

1. sorg for at batteriet er korrekt indsat i sit saede.
2. anbring maskinen pa et vandret og solidt plan;
3. indstil maskinen ergonomisk og Funktionelt således at den er tilpasset til brugerens størelse og typen af arbejde (afsnit 6.1.1 - afsnit 6.1.4);
4. kontroller batteriet (afsnit 6.1.5).

6.1.1 Justering af forreste händtag

1. Løsn klemmen (Fig. 11.A);
2. flyt det forreste handtag indtil den mest ergonomiske position for brugeren vindes;
3. stram klemmen.

6.1.2 Regulering af stangens længde

1. Løsn handgrebet (Fig. 12.A) i retningen vist med pilen - aben haengelås;
2. traek ellerskub stangen (Fig. 12.B) indtil den onskede laengde er naet;
3. när indstillingen er udfør, skalhandgrebet strammes til i retningen vist med pilen -last hengelås.

6.1.3 Drejeretning for klippeanordning

Ved at dreje klippeanordningen kan man skifte mellem grasskaering og kantskaering og omvendt.

For at skare kanter:

tryk pā knappen (Fig. 13.A);
-drej skareanordningen (Fig. 13.B) 90^ og sorg for at den lases fast i donne position.

Denne handling ma kun udfores,纳税anordningen ikke roterer.

6.1.4 Regulering af indikatoren for skaregranse

Drej indicatoren for skaregranse fremad (Fig. 14.A), nár klippearbejdet udfores i naerheden af træer, kantsten ell er indhegninger for at undgå sammenstød med skareanordningen.

6.1.5 Kontrol af batteriet

Førbrugen(hvergang):

• kontrolier batteriets ladetilstand i henhold til anvisingerne i batteriets brugsanvising.

6.1.6 Sādan bruger du rygsækken (om forudset)

1. Indsæt batteriet i et af rummene på batterirygsækken (Fig. 8), og tryk det i bund indtil der høres et "klik", som tegn på at det er LAST i stilling og har sikker elektrisk kontakt;
2. slut kablet til rygsakken i stikket (Fig. 9.A), og drej det indtil der hores et "klik", som tegn pa at det er laut i stilling og har sikker elektrisk kontakt;
3. justér skulderremmene og luk selen foran (Fig. 15).

6.2 SIKKERHEDSKONTROLLER

Udfor de folgende sikkerhedskontroller og kontrotler at resultaterne svarer til dem som er anfort i skemaerne.

Udfor altid sikkerhedskontrollerne for maskinen tages i brug.

6.2.1 General kontrol

Emne Resultat
Handgreb (Fig. 1.E) Rengjorde, tørre og korrekt og stramt fastgjorte til maskinen.
Skærm til klippeanordningen (Fig. 1.D)	Fastgjort korrekt og solidt til maskinen - ikke slidt/ nedbrudt eller beskadiget.
Skruer på maskinen Korrekt	fastgjorte (ikke løsnede)
Klippeanordning (Fig. 1.C)	Ren, ikke beskadiget eller slidt
Batteri (Fig. 1.G) Ingen skade på dets kappe, ingen væskeudsivning

Gennemstrømning af køleluft (afsnit 7.3)	Ikke tilstoppet
Maskine Ingen tegn på	skader eller slid
Hastighedsregulator (Fig. 10.A), sikkerhedshåndtag til hastighedsregulatoren (Fig. 10.B)	Skal kinne bevæge sig frit ut den at��re stramme.
Prøvekørsel Ingen usædvänlige vibrationer. Ingen usædvänlige lyde

6.2.2 Funktionsafpvning af maskinen

Handling Resultat
1. Indsæt batteriet i dets leje (afsnit 7.2.3); 2. tryk på sikkerhedsknappen (Fig. 10.C)	Lysdioden (Fig. 10.D) skal tændne (aktivaret elektrisk kredsløb).
1. Start maskinen (afsnit 6.3.3); 2. indvirk samtidig på hastighedsregulatoren (Fig. 10.A) og sikkerhedshändtaget til hastighedsregulatoren (Fig. 10.B); 3. slip hastighedsregulatoren (Fig. 10.A) og sikkerhedshändtaget til hastighedsregulatoren (Fig. 10.B).	1. Klippeanordningen på ikke bevæge sig. 2. Skæreanordningen skal bevæge sig. 3. Betjeningsgrepene skal vende automatisk og hurtigt tilbage til neutral position og klippeanordningen skal standse.
Tryk kun på hastigheds-regulatoren (Fig. 10.A).	Hastighedsregulatoren på ikke bevæge sig.

Hvis en af kontrollerne ikke fører til resultatet angivet i den følgende tabel, må maskinen ikke anvendes! Indlever maskinen til et servicecenter for de relevante kontroler og en eventuel reparation.

6.3 START

6.3.1 Start med batteri

1. Kontroller at klippeanordningen/DDRer ved jorden ell er andre genstande;
2. indsaget batteriet korrekt i dets leje (Fig. 16.B) (afsnit 7.2.3);
3. indvirk samtidig på hastighedsregulatoren (Fig. 10.A) og sikkerhedshandtaget til hastighedsregulatoren (Fig. 10.B).

BEMERK Hver gang maskinen startes, udrulles der automatisk ny snor (afsnit 6.4.2).

6.3.2 Start med batterisimulator (om forudset)

1. Kontroller at klippeanordningen ikke rorer ved jorden aller andre genstande;
2. saet batterisimulatoren korrekt ind i dens hus pa maskinen (Fig.16.J)
3. forbind tilslutningskablet til batterisimulatoren (Fig.16.l)
4. vaelg batteriet, som skal aktiveres, med batterivaelgeren (Fig. 9.B);
5. tryk pa sikkerhedskappen (Fig. 10.C);
6. tryk samtidigt på handtaget til betjening af klingen (Fig. 10.A) og sikkerhedsafbryderen (Fig. 10.B).

6.4 KORSEL

BEMAERK Inden et klipningsarbejde udfores for forste gang, er det anbefalelsesvardigt at skaffe sig den nodvendige fortrolighed med maskinen og de mest egnede klippeteknikker ved at holde maskinen fast og udfore de bevagelser, der kraves under arbebdet.

For at betjene maskinen gores som beskrevet det afterfolgende:

BEMAERK Under brugen er batteriet beskyttet mod komplet afladning ved hjaelp af en beskyttelsesanordning, som slukker maskinen og hindrer dens fonction.

BEMERK Batteriets autonomi (og dermed det areal som kan klippes inden genopladning) betinges af forskellige faktorer (afsnit 7.2.1).

BEMAERK Maskinen slukkes automatisk after et minut.uden aktivitet, hvis den er taendt.

6.4.1 Arbejdsteknikker

Anvend KUN nylontrad. Anvendelse af metaltrad, metaltrad overdakket med plastik og/eller trad, der ici er egnet til tradhovedet, kan medfore alvorlige kvastelser og skader.

a. Skaering i bevægelse (græsslåning)

• Sorg for at skareanordningen er placeret til skaering af græs (afsnit 6.1.3);
• gä frem i regelmæssigt tempo, med en bueformet bevægelse på samme måde

som et traditional segl, Eden at skrátstille tradhovedet under arbejdet (Fig. 17).

Prov forst at klippe i den rigtige hoge i et minre omrade, for derefter at opna en javn klippehoge ved at holde tradhovedet i en konstant afstand i forhold til jorden.

Ved besværlig klipning kan det hjælle at skrátstille tradhovedet ca. 30^ til venstre.

Undgå at arbejde på这部分, hvis der er risiko for udslyngning af genstande, som kan forårsage kvaestelser og skader på dyr eller ting.

Hold maskinen en smule skrátstillet sáledes, at tradhovedets nederste del/DDRer ved jorden og skærelinjen befindir sig pa det onskede sted. Klippeanordningen skal altid holdes væk fra brugeren.

c. Klipning i nærheden af indhegnninger/fundamenteer

-Indstil indicatoren for skaregranse (om forudset, afsnit 6.1.4);
flyt tradhovedet langsomt hen imod indhegninger, paele, sten, mure osv., laden at ramme hardt (Fig. 14).

Hvis traden rammer storre hindringer, kan den knække aller slides, hvis den sidder fast i en indhegning, kan den knække brat. Klipning rundt omkring fortove, fundamenter, mure osv. kan under alle omstendigheder medfere mere slid end normalt.

d. Klipning omkring traer

-Indstil indicatoren for skaregranse (om forudset, afsnit 6.1.4);
- gå rundt om træet fra venstre mod højre, og kom langsom tættere på stammen på en sändan måde, at/TRaden ikke rammer træet, og tradhovedet holdsen smule skråsttillet fremad.

Vær opmaerksom pa, at nylontraden kan hugge eller beskadige sma buske, og et slag fra nylontraden mod stammen pa buske eller træer med blød bark kan medføre alvorlige skader pa planten.

6.4.2 Automatism udrulning af traden

Denne maskine er forsynet med et tradhoved af typen, der automatisk ruller traden ud.

For at rulle traden ud:

1. standse maskinen (afsnit 6.6)
2. vent to sekunder og genstart maskinen. Skærediameteren er indstillet pa 30 cm.

Gentag handlingen indtil tradens længe nar tradskærekniven (Fig. 18.A), som derefter skærer eventuelt overskydende materiale af.

6.5 TIPS TIL BRUGEN

Under brugen er det en god ide med jævne mellemrum at fjerne ukrudt der vikler sig om maskinen for at undgå overophedning af motoren (Fig. 1.A), som skyldes græsset der sætter sig fast under klippeanordningens skærm (Fig. 1.D).

stands maskinen (afsnit 6.6);
-fjernbatteriet (afsnit 7.2.2)
-tag arbejdshandsker pa
- fjern græsset med en skruetækker, dette for at sikre en korrekt afkøling af motoren.

6.6 STANDSNING

Fremgangsmåde ved standsnig af maskinen:

1. slip hastighedsregulatoren (Fig. 10.A).
2. vent pa at klippeanordningen standser.

VIGTIGT Stands altid maskinen under flytnig fra det ene arbejdsomrade til det andet.

6.7 EFTER BRUG

• Fjern batteriet fra dets leje og oplad det (afsnit 7.2.2).
  Lad motoren kole af, inden maskinen saettes i et hvilket som helst rum.
• Rengør (afsnit 7.3).
• Kontroller, at der darüber er lolestiddende aller beskadigede komponenter. Udskift om nadvendigt de beskadigede komponenter og stram eventuelt lolestiddende skruer og bolte, ihrer kontakt det autoriserede servicecenter.

6.7.2 After drug med batterisimulator (om forudset)

1. Saet vaelgeren til batterirygsakken pa "OFF" (Fig. 9.B);
2. fjern batterisimulatoren fra maskinen (Fig. 19.J);
3. tag batterirygsækken af;
4. frakobl tilslutningskablet fra batterisimulatoren (Fig.19.I) og batterirygsækken (Fig. 9.A)
5. fjerne batteriet fra rygsækken (Fig. 20) og oplad det (afsnit 7.2.2);
6. lad motoren kole af, inden maskinen saettes i et hvilket som helst rum;
7. rengor (afsnit 7.3);
8. kontroller at der ikke findeskomponenter, som er lõse eller beskadigede. Udskift om nødvendigt de beskadigedekomponenter og stram eventuelt lolestsdende skruer og bolte,llerkontakt det autoriserede servicecenter.

VIGTIGT Fjern altid batteriet (afsnit 7.2.2) hver gang maskinen stilles væk ell erfterlades uovervaget.

7. ALMINDELIG VEDLIGEHOLDELSE

7.1 GENERELLE OPLYSNINGER

VIGTIGT Sikkerhedsreglne som skal folges er beskrevet i kap. 2. Disse forskrifter skal folges noje for at undgå alvorlige risici eller farer.

Forthvert vedligeholdelsesedindgreb:

• Stands maskinen;
• fjern batteriet fra dets leje og oplad det (afsnit 7.2.2);
• lad motoren kole af, inden maskinen saettes i et hvilket som helst rum;
• tag passende beklaedning pa, arbejdshandsker og beskyttelsessbriller;
• Iaes den tilhorende vegledning.

-Hyppighed og type handlerer er opsummeret i "Tabel over vedligeholdelse" (kap.13).Formalet med tabellen er at bidrage til en opretholdse af maskinens effektivitet og sikkerhed. Tabellen angiver de vigtigste indgreb, og hvor ofte det

enkelte indgreb skal udfores. Udfor indgrebet, nár den forste frist udlober.

• Anvendelse af reservationele og tilbehør, som ikke er originale, kan have en negativ virkning på maskinens Funktion og sikkerhed. Producenten frasiger sig ethvert ansvar for skader forårsaget af anvendelse af ikke originale reservationele.
• Originale reservationele kan fãs hos autoriserede servicecentre og forhandlere.

VIGTIGT Alle handlinger til vedligeholdelse og regulering, som ikke er beskrevet i denen brugsanvisning, skal udføres af forhandleren eller af et specialiseret servicecenter.

7.2 BATTERI

7.2.1 Batteritid

Batteriets autonomi (og dermed det klippede areal inden genopladning) betinges primaert af:

a. miljømæssige faktorer, som kræver mere elektrisk energia: - klipning af tæt, hj erler fugtig vegetation
b. brugerens opforsel, man bør undgå: -happig tænding og slukning under arbejdet -brug af en passende klippeteknik til arbejdet der skal udfores (afsnit 6.4.1).

For at optimere batteriets autonomi er det alto ind god ide at:

• klippe græsset nár det er tør
• anvend en teknik som passer til arbejdet som udfores (afsnit 6.4.1).

I tilfela de af at man onsker at anvende maskinen i laengere arbejdssessioner end standardbatteriet er i stand til at understotte, kan man:

• kobe et sekundert standardbatteri til erstatning for det afladede batteri, sallees at man kan fortsette arbejdet
• kobe et batteri med større autonomi i forhold til standardbatteriet (afsnit 15.1).

7.2.2 Fjernelse og opladning af batteri

1. Tryk på laseknappen, som sidder i batteriet på maskinen (Fig. 19.A) aller i batteriet pa rygsækken (Fig. 20.A) (om forudset);
2. fjern batteriet fra maskinen (Fig. 19.B) eller fra batterirygsaekken (Fig. 20.B) (om forudset);
3. saet batteriet (Fig. 21.A) i lejet i batteriopladeren (Fig. 21.B);

4. forbind batteriopladeren (Fig. 21.C) til en stikkontakt med en spending, som svarer til hvad der er angivet pa typeskiltet.

5. sorg altid for en fuldstændig genopladning under overholdelse af forskrifterne i batteriets/batteripladerens brugsanvisning.

BEMAERK Batteriet er udstyret med en beskyttelse, som hinder opladning, safremt temperaturen er under frysepunktet (0^) ) ether over +45^
BEMERK Batteriet kan oplades (også delvist)
på et hvilket som helst tidspunkt, uten at dette indebærer risiko for beskadigelse af batteriet.

7.2.3 Genmontering af batteriet på maskinen

Nár opladningen er færdig:

1. fjern batteriet (Fig. 22.A) fra dets sæde i batteriladeren (Fig. 22.B) (undgå at lade det lade i lang tid after at det er helt opladet);
2. kobl batteriopladeren (Fig. 22.C) fra elnettet;
3. sæt batteriet i dets hus på maskinen (Fig. 23.B) eller i en af husene på batterirygsækken (Fig. 8) (om forudset)
4. tryk batteriet i bund indtil der hores et "klik", som tegn på at det er LAST i stilling og har sikker elektrisk kontakt.

7.3 RENGORING AF MASKINEN OG MOTOREN

• Rengør altid maskinen after brug med en ren klud fugtet med et neutralt rengøringsmiddel.
  Fjern ethvert spor af fugt med en blod og tør klud. Fugtighed risikerer at forarsage elektrisk stød.
• Anvend ikke aggressive rengøringsmidler eller oplosningsmidler til at rengore plastdelene og handgrebene.
  For at mindske brandfaren skal plæneklipperen - og specielt motoren - holds fri for græsrester, blade ell er overskydende smrefedt.
  For at undga overophedning og skader pa motoren og pa batteriet kal man altid sikre sig, at gitre ne til indsugning af koleluft er rene og frie for snavs.
• Brug ikke vandstråler, og undgå at gore motoren og de elektriske dele våde.

7.4 FASTGØRINGSSKRUER OG-MØTRIKKER

• Skruer og møtrikker skal altid holdes spændt, sæledes at udstyret hele tiden kan sikre den质地 driftssikkerhed.
• Kontrolier regelmæssigt at handtagene sidder korrekt fast.

8. EKSTRAORDIN/AER VEDLIGEHOLDELSE

Forthvert vedligeholdesedsindgreb:

• stands maskinen;
• fjern batteriet fra dets leje og oplad det (afsnit 7.2.2);
• lad motoren kole af, inden maskinen sættes i et hvilket som helst rum;
• tag passende beklaedning pa, arbejdshandsker og beskyttelsessbriller;
• Iaes den tilhorende vegledning.

Advarel! Fare for personskader pa ground af farlige komponenter i bevgelse!

8.1 VEDLIGEHOLDELSE AF KILIPPEANORDNING

Denne maskine er tiltaenknt anvendelse af klippeanordninger med det varenummer, som er angivet i tabellen tekniske data.

I betragting af produits udvikling kan klippeanordningerne anfort i tabellen Tekniske data med tiden uskiftes med andre typer, som har lignende egenskaber hvad angar ombytelloghed og Funktionssikkerhed.

Ror icke ved klippeanordningen, for batteriet er blevet fjernet og skareanordningen er standset helt.

8.1.1 Udskifting af tradholderen i tradhovedet

1. Tryk pada de to sideflige (Fig. 24.A) og tag daekslet af (Fig. 24.B);
2. tag tradholderen ud (Fig. 24.C);
3. indsæt den nye tradholder (Fig. 25.A) og sorg for at enden af traden stikker ud af hullet i holderen (Fig. 25.B);
4. Sæt dækslet på ingen (Fig. 25.C) ved at indsætte de to sideflige (Fig. 25.D) i abningerne på tradhovedet (Fig. 25.E).

8.1.2 Udskifting af trad pa tradhovedet

1. Fjern tradholderen (afsnit 8.1.1);
2. fjern den snor der er tilbage inden i;
3. drug kun trad med en diameter pa 1,6 mm og skær et stykke pa 3 m af.
4. sorg for at der stikker lige meget snor ud af de to huller;
5. sæt den ene ende af traden i hullet inden i tradholderen (Fig. 26.A) og træk traden ud af det modsatte hul;

6.vikl traden med uret som vist med pilene (Fig. 26.B) og lad den stikke cirka 15cm ud af tradholderen;
7. fastgör den til et af lasehakkene (Fig. 26.C) pa tradholderen;
8. saet tradholderen paigen og genmonter daekslet (kap. 8.1.1).

8.2 SLIBNING AF TRÄDSKAEREKNIVEN

1. Aftag tradskarekniven (Fig. 18.A) fra klippeanordningens skerm (Fig. 18.B) ved at skrue skruerne af (Fig. 18.C);
2. spænd trådskæreren i en skruestik, og gå frem med sibningen under anvendelse af en flad fil. Pas pa at bevare den oprindelige klippevinkel;
3. genmonter tradskaerekniven (Fig. 18.A) paki klippeanordningens skarm (Fig. 18.B).

9. OPMAGASINERING

VIGTIGT Sikkerhedsreglnerne som skal folges er beskrevet i kap. 2. Disse forskritter skal folges noje for at undgå alvorlige risici eller farer.

9.1 OPMAGASINERING AF MASKINEN

• fjern batteriet fra dets leje og oplad det (afsnit 7.2.2);
• lad motoren kole af, inden maskinen saettes i et hvilket som helst rum;
• rengør (afsnit 7.3);
• kontroller at der ikke findeskomponenter, som er loseller beskadigede. Om ndvendigt udskiftes beskadigede dele og eventuelle lose skruer og mtrikker strammes uller et autoriseret servicecenter kontaktes;
• opmagasiner maskinen:
  • et tør sted;
  • beskyttet mod vind og vejr;
  • utilgængeligt for børn;
  • sørg for at have fjernet nogler og værktøj anvendt til vedligeholdelse.

9.2 OPMAGASINERING AF BATTERIET

Batteriet skal opbevares i skyggen, kolest og et sted hvor der icke er fugtigt.

BEMAERK Ved lengere tids opmagasinering skal batteriet oplades hver,anden maned for at forlange dets levetid.

10. FLYTNING OG TRANSPORT

Hver gang maskinen skal flyttes
eller Transporteres, skal man:
- standse maskinen (afsnit 6.6)
- fjerne batteriet fra dets leje og oplad det (afsnit 7.2.2);
- barekraftige arbejdshandsker;
- tage fat i maskinen udelukkende i handtagene og rette klippeanordningen i modsat retning i forhold til koreretningen.
Nar maskinen Transporteres i bil skal man:
- anbringe den, sa den ikke udgør en risiko for nogen.

11. SERVICE OG REPARATIONER

Denne brugsanvising indeholder alle\ nødvendige anvisninger til brug af maskinen og en korrekt grundlaeggende vedligeholdelse, som kan udfores af brugeren selv. Alt justerings-og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvising, skal udfores hos din forhandler erler et specialiseret servicecenter, som er i besiddelse af denødvendige\ fagkundskab og det nødvendige værktøj til at udfore arbejdet korrekt, således at maskinens oprindelige sikkerhedsniveau bibeholdes. Indgreb udfør af værksteder, som ikke er godkendte, eller af ukvalificerede personer medforer, at alle fabrikantens garantier og forpligtelser erler ansvar bortfalder.

Kun de officielt autorisere de vorksteder kan udfore reparation og vedligeholdelse, som dækkes af garantien.

• De autoriserede servicecentre anvender udelukkende originale reservedele. De originale resovedele og det originale tilbehør er blevet specielt udviklet til disse maskiner.
• De uoriginale reservedele og tilbehør er ikke blevet godkendt, og anvendelse heraf medforer, at garantien bortfalder.
• Det anbefales at fä foretaget en Årlig kontrol af maskinen på et autoriseret servicecenter til vedligeholdelse, service og kontrol af de monterede sikkerhedsanordninger.

12. GARANTIDAEKNING

Garantien dækker alle materiale- og fabrikationsfejl. Brugeren bør=noje folge alle anvisninger i den vedlagte dokumentation. Garantien dækker ikke skader som folge af:

• manglende kendskap til den medfolgende dokumentation;
• uagtsomhed;
• utilisegtet aller ukorrekt brug og montage;
• anvendelse af uoriginale reservedele;
• anvendelse af tilbehør, som ikke er leveret eller godkendt af fabrikanten. Garantien dækker heller ikke:
• normal slitage på forbrugsmaterialer sasom skareanordninger og sikkerhedsbolte.

Kober er beskyttet af den nationale lovgivning. Kovers rettigheder i henhold til den nationale lovgivning er/DDke pa nogenMade begrænsenet af delle garanti.

13. TABEL FOR VEDLIGEHOLDELS

Indgreb Hyppighed Note
MASKINE
Kontrol af alle fastgorelsesanordninger	Før hver brug aftsnit	7.4
Sikkerhedstjek / Kontrol af betjeninger	Før hver brug aftsnit	6.2
Kontrol af klippeanordningens skærm.	Før hver brug aftsnit	6.2.1
Kontrol af klippeanordningen	Før hver brug aftsnit	6.2.1
Kontrol af batteriets ladningstilstand	Før hver brug *
Opladning af batteriet	Efter hver brug aftsnit	7.2.2
Rengøring af maskinen og motoren	Efter hver brug aftsnit	7.3
Kontrol af eventuelle skader på maskinen. Kontakt om nødvendigt et autorisaret servicecenter.	Efter hver brug -

• Se batteriets/batteriopladerens manual.

14. PROBLEMER OG DERES LØSNING

PROBLEM MULIG	ÄRSAG AFHJIELPNING
1. Maskinen starter ikke og klippeanordningen kør er ikke selvom hastighedsregulatoren og sikkerhedsnappen holds indtrykke	Batteriet mangler eråkne sat korrekt i	Kontrollér, at batteriet er anbragt korrekt (afsnit 7.2.3)
	Batteriet er afladet Kontrollér opladningen, og oplad batteriet (afsnit 7.2.2)
	Den atagelige stang er ikke blevet andersat welt eller korrekt i sit leje	Sørg for at den atagelige stang er blevet monteret og andersat korrekt (afsnit 4.2)
	Hastighedsregulatoren erøsikkerhedsnappen er defekt	Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter.
	Maskinen er beskadiget Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter.
2. Overophedning af motoren	Græs har sat sig fast under klippeanordningen beskyttelse	Fjern græsset (afsnit 6.5)
3. Der ophobes græs rundt om motorenhedensalande og trådhovedet	Græsset klippes for tæt på jorden Skær	græsset med en bevægelse oprefra og ned for at undgang at det ophobes.
4. Tråden udrulles ikke,;nær man anvender automatisk udrulning	Snoren er limet fast på sig selv Smør meden silikonespray
	Der er ikke nok snor på spolen erller snoren er opbrugt	Udskift trådholderen (kap. 8.1.1) aller/TRaden (kap. 8.1.2)
	Snoren er slidt og for kort Udrul tråden manuelt (kap. 6.4.2)
	Snoren er snoet inde i spolen erlen der er gæt i stykker inden i den	Tag snoren ud af spolen og rul den op igen (kap. 8.1.2)
5. Klippeanordningenkommen i kontakt medet fremmedlegeme.	- Stands maskinen, tag batteriet ud og:	- Undersøg skaderne.- Kontrollér, om der er tegn på lõse dele, og fastspænd dem.- Få udført udskiftning erler reparation på et autoriseret servicecenter.
6. Der høres støj og/eller overdrevne vibrationener under arbejdet	Løsnede erller beskadigede dele. Stands	maskinen, tag batteriet ud og:- Undersøg skaderne.- Kontrollér, om der er tegn på lõse dele, og fastspænd dem.- Få udført udskiftning erler reparation på et autoriseret servicecenter.
7. Maskinen ryger mens den bruges	Maskinen er beskadiget Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter.
8. Batteriets autonomi er)dårlig	Brugsforholdene erkrævende og stromforbruget er storf	Optimér brugen (afsnit 7.2.1)
	Batteriet erutilstrækkeligt til arbejdsforholdene	Anvend et sekundært batteri erller et større batteri (afsnit 15.1)
	Batteriets kapacitet er nedsat Køb et nyt	batteri
9. Opladenen lader不解 beterror	Batteriet er ikke sat korrekt i opladenen	kontroller at batteriet er sat korrekt i (afsnit 7.2.3)
	Omgivelsene er ikke passende Oplad	batteriet i omgivelser med en passende temperatur (se batteriets/batteriladerens brugsanvisning)
	Kontakterne er snavsede Rengør kontakterne
	Der mangler spænding til opladenen	Kontroller at stikket er sat i stikkontakten, og at der er spænding på kontakten
	Batteriopladeren er defekt Udskift den med	en original resedel
	-	Hvis problemet vedbliver, skal man konsultere batteriets/batteriladerens brugsanvisning
10. Kontrollampen (Fig. 10.E) forbliver konstant tændt	Mislykke selvkontrol	Brug ikke maskinen. Stands områende maskinen, tag batteriet ud og kontakt et servicecenter.
11. Kontrollampen (Fig. 10.E) er tændt og blinker	Batterikommunikationsfejl	Brug ikke maskinen. Stands områende maskinen, tag batteriet ud og kontakt et servicecenter.
	Blokeret rotor	Brug ikke maskinen. Stands områende maskinen, tag batteriet ud og kontakt et servicecenter.
	Elektrisk overbelastning	Optimér brug af maskinen.

Safremt de ovennævnte indgre icke lser problemet, bcr der rettes henvendelse til forhandleren.

15. TILBEHØR

15.1 BATTERIER

Batterier med forskellig kapacitet, for at imodekomme de forskellige driftskrav, er tilgengelige (Fig. 27). Listen over batteriernde er kompatible medijke maskine er anfort i tabellen "Tekniske data".

15.2 BATTERIOPLADER

Anordning anvendt til opladning af batteriet: hurtig (Fig. 28.A), standard (Fig. 28.B).

15.3 BATTERIryGSAEK

Enhed, der huser to batterier og tilvejebringer den elektriske strøm, der er nødvendig til betjening af maskinen.

Den leveres med forbindelseskablet til maskinen (Fig. 1.l) og med en vaelger (Fig. 9.B) til at vaelge et af de to batterier (position "1" og "2") og "OFF".

15.4 BATTERISIMULATOR

Anordning, der, hvis den er indsat i maskinens leje, tillader brug af batteriholderens rygsæk.

INHALTSVERZEICHNIS

Ikke kast elektriske apparater i husholdningsavfallet. I henhold til direktiv

Ved Å trykke på这部分 knappenaktiverer og deaktiverer manmaskinens elektriske krets (Fig. 10.C).

Et led er tent: maskinens elektriske krets er aktiv. Maskinen er klar til bruk. Begge led er tent: maskinen er i drift (Fig. 10.D).

Slukkede led: den elektriske kretsen er fullstendig utkoblet.

1. Løsne på knotten (Fig. 12.A) ved Å følge pilens retning - apnet hengelås
2. dra i eller skyv stangen (Fig. 12.B) helt til du fãr ønsket lengde;
3. nár reguleringen er ferdig, ma du skru knotten godt til ved a folge pilens retning - lukket hengelås.

d. Klipping rundt trær

Gå frem som beskrives herunder:

VIKTIG Stopp alltid maskinen nár du flytter maskinen fra et arbeidsomrade til et annet.

6.7 ETTER BRUK

Garantien dekker jegke feil som skyldes:

DA· Indhold og illustrationer i donne vejledning er blevet skabt pa vegne af ST. S.p.A. og er beskyttet af ophavsret - Enhver gengivelse ell er aendring, ogsa delvis, af dokumentet uten autorisation hertil er forbidrt.
