NÁVOD K OBSLUZE SGT 500 AE STIGA

Přenosný akumulátorový vyžínač/ořezávač okrajů trávníku

UPOZORNĚNÍ: před použitím stroje si pozorně přečtěte tento návod k použití.

Prenosný akumulátorový vyžínač/orezávač okrajov trávnika

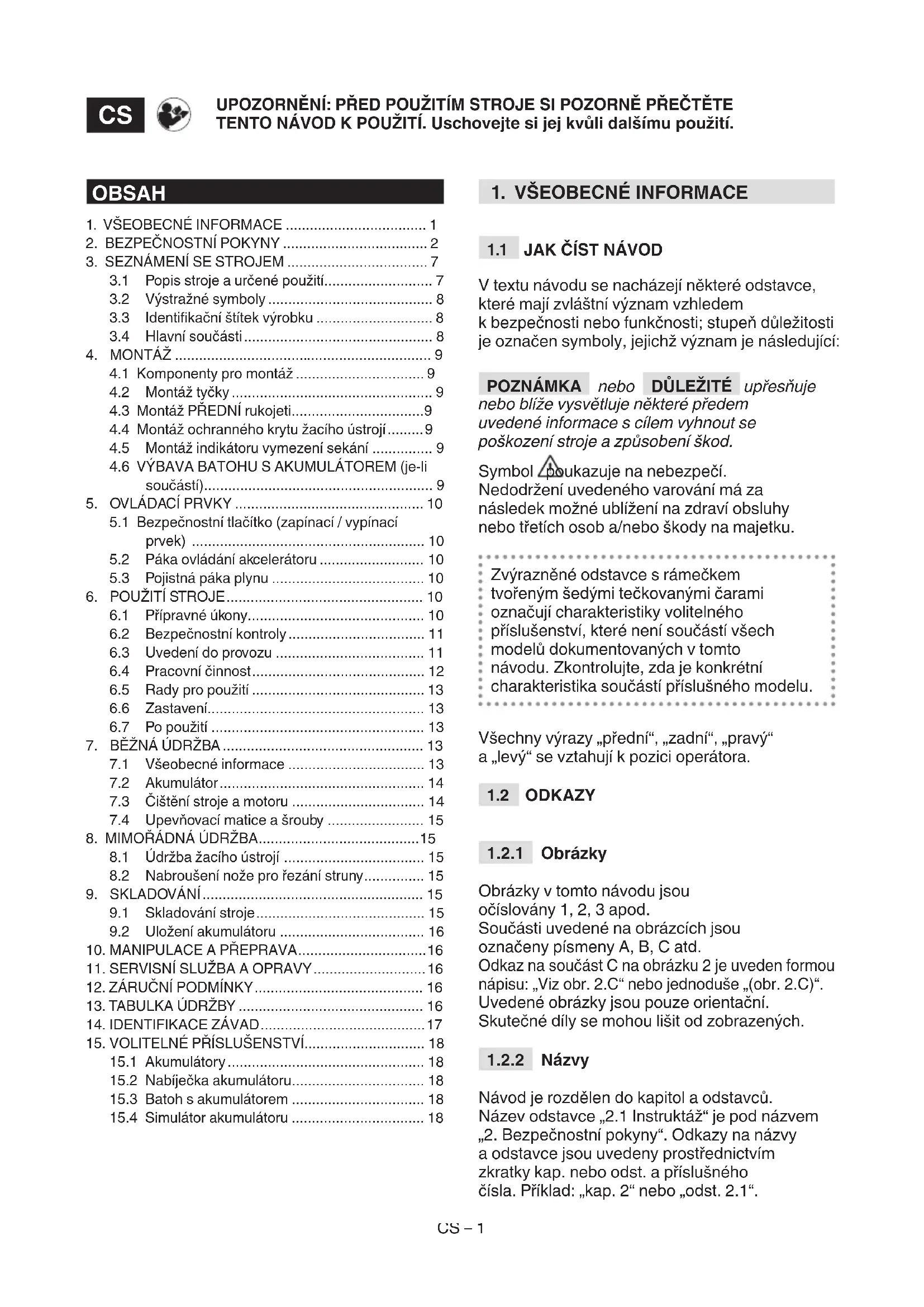

ČESKY - Překlad původního návodu k používání .........................................................................

[2] Napájecí napětí MAX [3] Napájecí napětí NOMINAL [4] Maximální rychlost otáčení nástroje (strunová hlava) [5] Záběr (strunová hlava) [6] Průměr struny (max.) [7] Kód sekacího zařízení [8] Kód ochranného krytu [9] Ohebná tyč [10] Hmotnost bez akumulátoru a bez řezných nástrojů [11] Rozměry [12] Délka [13] Šířka [14] Výška [15] Úroveň akustického tlaku [16] Nepřesnost měření [17] Naměřená hladina akustického výkonu [18] Zaručená úroveň akustického výkonu [19] Vibrace [20] Příslušenství na požádaní [21] Akumulátor [22] Nabíječka akumulátorů [23] Batoh s akumulátorem [24] Simulátor akumulátoru (*) Použití tohoto akumulátoru je dovoleno pouze s batoh s aku- mulátorem. Je zakázáno vkládat akumulátor do uložení na stroji. a) POZNÁMKA: prohlášená celková hodnota vibrací byla naměřena s použitím normalizované zkušební metody a lze ji použít pro srovnání jednotlivých nástrojů. Celková hodnota vibrací může být použita také při přípravném vyhodnocování vystavení vibracím. b) VAROVÁNÍ: emise vibrací při skutečném použití nástroje může být odlišná od deklarované celkové hodno- ty v závislosti na režimech, ve kterých se daný nástroj používá. Proto je třeba během práce přijmout níže uvedená bezpečnostní opatření, jejichž cílem je ochránit operátora: během běžného použití mějte nasazené rukavice a omezte dobu použití stroje a zkraťte doby, během kterých je zatlačena ovládací páka plynu.[1] DA - TEKNISKE DATA [2] Forsyningsspænding MAX [3] Forsyningsspænding NOMINAL [4] Maksimalt omdrejningstal for redskabet (trådhoved) [5] Skærebredde (trådhoved) [6] Diameter af tråd i hovedet (maks.) [7] Skæreanordningens varenr. [8] Beskyttelsens varenummer [9] B¯jelig stang [10] Vægt uden batteri og uden klippe- anordning [11] Mål [12] Længde [13] Bredde [14] Højde [15] Lydtryksniveau [16] Måleusikkerhed [17] Målt lydeektniveau [18] Garanteret lydeektniveau [19] Vibrationer [20] Ekstraudstyr [21] Batteri [22] Batterioplader [23] Batterirygsæk [24] Batterisimulator (*) Brug af dette batteri er kun tilladt med batterirygsæk. Det er forbudt at indsætte batteriet i holderen på maskinen. a) BEMÆRK: den samlede erklærede værdi af vibrationer blev målt ifølge en standardiseret metode til afprøvning og kan bruges til at foretage en sammenli- gning mellem forskellige redskaber. Den samlede værdi af vibrationer kan også bruges til en indledende vurdering af eksponeringen. b) ADVARSEL: den faktiske udsendel- se af vibrationer i forbindelse med brug af redskabet kan afvige fra den samle- de attesterede værdi afhængigt af den konkrete brug af redskabet. Derfor er det nødvendigt, at man under arbejdet tager følgende sikkerhedsforanstalt- ninger for at beskytte brugeren. Bær handsker under brug, begræns den tid maskinen bruges og forkort den tid hvor gashåndtaget holdes aktiveret.

V textu návodu se nacházejí některé odstavce, které mají zvláštní význam vzhledem k bezpečnosti nebo funkčnosti; stupeň důležitosti je označen symboly, jejichž význam je následující: POZNÁMKA nebo DŮLEŽITÉ upřesňuje nebo blíže vysvětluje některé předem uvedené informace s cílem vyhnout se poškození stroje a způsobení škod. Symbol poukazuje na nebezpečí. Nedodržení uvedeného varování má za následek možné ublížení na zdraví obsluhy nebo třetích osob a/nebo škody na majetku. Zvýrazněné odstavce s rámečkem tvořeným šedými tečkovanými čarami označují charakteristiky volitelného příslušenství, které není součástí všech modelů dokumentovaných v tomto návodu. Zkontrolujte, zda je konkrétní charakteristika součástí příslušného modelu. Všechny výrazy „přední“, „zadní“, „pravý“ a „levý“ se vztahují k pozici operátora.

Obrázky v tomto návodu jsou očíslovány 1, 2, 3 apod. Součásti uvedené na obrázcích jsou označeny písmeny A, B, C atd. Odkaz na součást C na obrázku 2 je uveden formou nápisu: „Viz obr. 2.C“ nebo jednoduše „(obr. 2.C)“. Uvedené obrázky jsou pouze orientační. Skutečné díly se mohou lišit od zobrazených.

Návod je rozdělen do kapitol a odstavců. Název odstavce „2.1 Instruktáž“ je pod názvem „2. Bezpečnostní pokyny“. Odkazy na názvy a odstavce jsou uvedeny prostřednictvím zkratky kap. nebo odst. a příslušného čísla. Příklad: „kap. 2“ nebo „odst. 2.1“. OBSAH

3.3 Identikační štítek výrobku ............................. 8

3.4 Hlavní součásti ............................................... 8

4.4 Montáž ochranného krytu žacího ústrojí ......... 9

4.5 Montáž indikátoru vymezení sekání ............... 9

5.1 Bezpečnostní tlačítko (zapínací / vypínací

prvek) .......................................................... 10

5.2 Páka ovládání akcelerátoru .......................... 10

6.2 Bezpečnostní kontroly .................................. 11

8.1 Údržba žacího ústrojí ................................... 15

8.2 Nabroušení nože pro řezání struny ............... 15

9. SKLADOVÁNÍ ....................................................... 15

9.1 Skladování stroje .......................................... 15

Seznamte se s ovládacími prvky stroje a s jeho vhodným použitím. Naučte se rychle zastavit stroj. Neuposlechnutí upozornění a pokynů může způsobit požár a/nebo vážná ublížení na zdraví.

• Nikdy nedovolte, aby byl stroj používán dětmi nebo osobami s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo osobami bez zkušeností a znalostí, které nejsou dokonale seznámeny s pokyny. Zákony v jednotlivých zemích upřesňují minimální předepsaný věk pro uživatele.

• Stroj nesmíte nikdy používat, jste-li unaveni, pokud je vám nevolno, nebo v případě, že jste užili léky, drogy, alkohol nebo jiné látky snižující vaše reexní schopnosti a pozornost.

• Pamatujte, že operátor nebo uživatel nese odpovědnost za nehody a nepředvídané události způsobené jiným osobám nebo jejich majetku. Zhodnocení možných rizik při práci na zvoleném terénu patří do odpovědnosti uživatele, který je také odpovědný za přijetí všech dostupných opatření k zajištění vlastní bezpečnosti a také bezpečnosti jiných osob, zvláště na svazích, nepravidelném, kluzkém a nestabilním terénu.

• V případě, že chcete postoupit nebo půjčit stroj jiným osobám, ujistěte se, že se uživatel seznámí s pokyny pro použití uvedenými v tomto návodu.

Osobní ochranné prostředky (OOP)

• Používejte přilnavý ochranný oděv vybavený ochranou proti pořezání, antivibrační rukavice, ochrannou přilbu, ochranné brýle, respirátor proti prachu, chrániče sluchu a ochrannou obuv s protiskluzovou podrážkou.

• Použití chráničů sluchu může snížit schopnost zaslechnout případná varování (křik nebo alarm). Věnujte maximální pozornost dění v pracovním prostoru.

• Nemějte na sobě šály, pláště, náhrdelníky, náramky, oděv s volnými částmi nebo oděv se šňůrkami nebo kravatou i jakékoliv visící nebo volné doplňky všeobecně, protože by se mohly zachytit do stroje nebo do předmětů a materiálů, které se nacházejí na pracovišti.

• Dlouhé vlasy vhodným způsobem sepněte. Pracovní prostor / stroj

• Důkladně prohlédněte celý pracovní prostor a odstraňte z něj vše, co by mohlo být vymrštěno strojem nebo co by mohlo poškodit žací ústrojí/ otáčející se součásti (kameny, větve, železné dráty, kosti atd.).CS – 3

• Nepoužívejte stroj v prostředí s rizikem výbuchu, za přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí způsobuje vznik jisker, které mohou zapálit prach nebo výpary.

• Pracujte pouze při denním světle nebo při dobrém umělém osvětlení.

• Vzdalte osoby, děti a zvířata z pracovního prostoru. Je potřeba, aby byly děti pod dohledem dospělé osoby.

• Zkontrolujte, zda se jiné osoby nacházejí ve vzdálenosti nejméně 15 metrů od pracovního dosahu stroje nebo nejméně 30 metrů v případě náročnějšího sečení.

• Nepracujte, když je tráva mokrá, za deště a při riziku bouře, zejména když je pravděpodobný výskyt blesků.

• Nevystavujte stroj dešti, ani jej nenechávejte ve vlhkém prostředí. Voda, která pronikne do nástroje, zvyšuje riziko zásahu elektrickým proudem.

• V rámci možností se vyhněte práci na mokrém nebo kluzkém povrchu a práci na nerovném nebo příliš strmém terénu, který nezaručuje stabilitu operátora během pracovní činnosti.

• Věnujte mimořádnou pozornost nepravidelnostem terénu (hrboly, příkopy), svahům, skrytým nebezpečím a přítomnosti případných překážek, které by mohly omezovat viditelnost.

• Věnujte velkou pozornost blízkosti srázů, příkopů nebo mezí.

• Na svahu pracujte v příčném směru, a nikdy ne směrem nahoru/dolů. Věnujte velkou pozornost změnám směru a vždy se ujistěte, že máte k dispozici opěrný bod, a zdržujte se za žacím ústrojím.

• Při použití stroje blízko silnice dávejte pozor na provoz. Chování

• Během práce musí být stroj neustále držen pevně oběma rukama, přičemž pohonná jednotka se musí nacházet na pravé straně těla a řezací jednotka pod úrovní opasku. Nenatahujte příliš končetiny.

• Zabraňte styku těla s ukostřenými nebo uzemněnými povrchy, jako jsou trubky, radiátory, sporáky, chladničky. Riziko zásahu elektrickým proudem se zvyšuje při ukostřeném nebo uzemněném těle.

• Zaujměte pevný a stabilní postoj a buďte ostražití.

• Nikdy neběhejte, ale kráčejte.

• Pokaždé udržujte ruce a nohy v bezpečné vzdálenosti od řezacího zařízení a při uvádění stroje do činnosti i během jeho použití.

• Upozornění: sekací zařízení se nadále otáčí po dobu několika sekund i po jeho vyřazení nebo po vypnutí motoru.

• Dávejte pozor na možné vymrštění materiálu, způsobené žacím ústrojím.CS – 4

• Dávejte pozor, aby nedošlo k prudkému nárazu žacího ústrojí do cizích těles/překážek. Když sekací zařízení narazí na překážku/předmět, může dojít k zpětnému rázu (kick back). Tento styk může způsobit velmi rychlé trhnutí v opačném směru a tlačit žací ústrojí směrem nahoru a směrem k operátorovi. Zpětný ráz může způsobit ztrátu kontroly nad strojem s možnými velmi vážnými následky. Aby se zabránilo zpětnému rázu, přijměte náležitá, níže uvedená opatření: – Držte stroj pevně oběma rukama a uveďte tělo i ramena do polohy, která vám umožní odolat síle zpětného rázu. – Nenatahujte ramena příliš nahoru a nesekejte nad úrovní výšky pásu. – Používejte výhradně žací zařízení uvedená výrobcem. – Dodržujte pokyny výrobce, které se týkají ostření a údržby žacího ústrojí.

• Věnujte pozornost zabránění ublížení na zdraví jakýmkoli zařízením pro odřezání potřebné délky struny. V případě poruchy nebo nehody během pracovní činnosti okamžitě zastavte motor a přesuňte stroj, aby nedošlo k dalším škodám; v případě nehod s ublížením na zdraví třetím osobám okamžitě uveďte do praxe postupy první pomoci nejvhodnější pro danou situaci a obraťte se na zdravotní středisko ohledně potřebného ošetření. Odstraňte jakoukoli případnou suť, která by mohla způsobit škody a ublížení na zdraví osob nebo zvířat ponechaných bez dozoru. Dlouhodobé vystavení vibracím může způsobit zranění nebo neurovaskulární poruchy (známé také jako „Raynaudův fenomén“ nebo „bílá ruka“), a to zejména u lidí s potížemi krevního oběhu. Příznaky se mohou týkat rukou, zápěstí a prstů a mohou se projevit ztrátou citlivosti, strnulostí, svěděním, bolestí, ztrátou barvy nebo strukturálními změnami pokožky. Tyto příznaky mohou být ještě výraznější při nízkých teplotách prostředí a/ nebo při nadměrném úchopu na rukojetích. Při výskytu příznaků je třeba snížit dobu používání stroje a obrátit se na lékaře. Omezení použití

• Stroj nesmí používat osoby, které nejsou schopné udržet jej pevně oběma rukama a/ nebo zůstat během jeho používání na nohách ve stabilní rovnovážné poloze.

• Nikdy neprovádějte montáž kovových prvků sečení. U tohoto stroje je zakázáno použití kovových nebo pevných nožů jakéhokoli druhu.

• Nikdy nepoužívejte stroj s poškozenými, chybějícími nebo nesprávně nasazenými ochrannými kryty.

• Nepoužívejte stroj, když příslušenství/nástroje není/nejsou nainstalováno/nainstalovány v určených místech.CS – 5

• Nevypínejte, nevyřazujte a nedemontujte přítomné bezpečnostní prvky/mikrospínače ani je nevyřazujte z činnosti.

• Nepoužívejte elektrické nářadí, pokud jej vypínač není schopen uvést řádně do činnosti nebo zastavit. Elektrické nářadí, které nemůže být uvedeno do činnosti vypínačem, je nebezpečné a musí být opraveno.

Provádění pravidelné údržby a správného skladování zajišťuje zachování bezpečnosti stroje a úrovně jeho výkonnosti. Údržba

• Nikdy nepoužívejte stroj, který má opotřebované nebo poškozené součásti. Vadné nebo opotřebované součásti musí být nahrazeny a nikdy nesmí být opravovány.

• Během úkonů seřizování stroje věnujte pozornost tomu, abyste zabránili uvíznutí prstů mezi pohybujícím se žacím ústrojím a pevnými součástmi stroje. Úrovně hluku a vibrací, uvedené v tomto návodu, představují maximální hodnoty použití stroje. Použití nevyváženého sekacího prvku, příliš vysoká rychlost pohybu a chybějící údržba výrazně ovlivňují akustické emise a vibrace. Proto je třeba přijmout preventivní opatření pro odstranění možných škod způsobených vysokým hlukem a namáháním v důsledku vibrací; zajistěte údržbu stroje, používejte chrániče sluchu a během pracovní činnosti dělejte přestávky. Skladování

• Za účelem omezení rizika požáru nenechávejte nádoby s odpadovými materiály uvnitř místnosti.

Navzdory dodržení všech bezpečnostních požadavků mohou přetrvávat další rizika: – nebezpečí poranění prstů a rukou, zachycených do otáčející se struny; – nebezpečí poranění nohou při zásahu struny; – vymrštění kamenů ze země.

/ NAPÁJENÍ AKUMULÁTORU DŮLEŽITÉ Níže uvedené bezpečnostní pokyny doplňují bezpečnostní pokyny uvedené ve specickém návodu přiloženém k akumulátoru a k nabíječce akumulátorů.

• Pro nabití akumulátoru používejte výhradně nabíječky akumulátorů doporučené výrobcem. Nevhodná nabíječka akumulátorů může způsobit úraz elektrickým proudem, přehřátí nebo únik korozivní kapaliny akumulátoru.CS – 6

• Používejte pouze specické akumulátory určené pro vaše nářadí. Použití jiných akumulátorů může způsobit zranění a riziko požáru.

• Před vložením akumulátoru se ujistěte, že je zařízení vypnuto. Montáž akumulátoru do zapnutého elektrického zařízení může způsobit požár.

• Nepoužívaný akumulátor skladujte v dostatečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly způsobit zkrat kontaktů. Zkrat mezi kontakty akumulátoru může způsobit hoření nebo požár.

• Nabíječku akumulátorů nepoužívejte na místech s výpary, zápalnými látkami nebo na snadno zápalných površích, jako je papír, textilie apod. Během nabíjení dochází k ohřevu nabíječky akumulátorů, a proto by mohlo dojít ke vzniku požáru.

• Během přepravy akumulátorů zamezte vzájemnému propojení kontaktů a dále pro přepravu nepoužívejte kovové nádoby.

2.7 OCHRANA ŽIVOTNÍHO

PROSTŘEDÍ Ochrana životního prostředí musí představovat významný a prioritní aspekt použití stroje ve prospěch občanského spolužití a prostředí, v němž žijeme.

• Vyvarujte se toho, abyste byli rušivým prvkem ve vztahu s vašimi sousedy. Používejte stroj výhradně v rozumné době (ne časně ráno nebo pozdě večer, abyste nerušili jiné osoby).

• Pečlivě dodržujte místní předpisy pro likvidaci obalových materiálů, poškozených dílů nebo jakýchkoli předmětů s výrazným dopadem na životní prostředí; Tento odpad by neměl být vhazován do koše, ale je nutné jej oddělit a odevzdat do příslušných sběrných středisek, která zajistí recyklaci materiálů.

• Důsledně dodržujte místní předpisy, týkající se likvidace zbytkového materiálu.

• Při vyřazení stroje z provozu jej nenechávejte volně v přírodě, ale obraťte se na sběrné středisko v souladu s platnými místními předpisy. Nevyhazujte elektrická zařízení do domovního odpadu. Podle evropské směrnice 2012/19/EU o odpadu tvořeném elektrickými a elektronickými zařízeními a její aplikace v podobě národních norem musí být elektrická zařízení po skončení své životnosti odevzdána do sběru odděleně za účelem jejich ekokompatibilní recyklace. Když se elektrická zařízení likvidují na smetišti nebo volně v přírodě, škodlivé látky mohou proniknout do podzemních vod a dostat se do potravinového řetězce a poškodit vaše zdraví a narušit váš životní styl. Pro získání podrobnějšíchCS – 7 informací o likvidaci tohoto výrobku se obraťte na kompetentní organizaci, zabývající se ekologickou likvidací domovního odpadu, nebo na vašeho Prodejce. Po skončení životnosti akumulátorů proveďte jejich likvidaci a věnujte přitom pozornost našemu životnímu prostředí. Akumulátor obsahuje materiál, který je nebezpečný pro vás i pro životní prostředí. Je třeba jej demontovat a zlikvidovat samostatně ve sběrném středisku, které likviduje také lithium-iontové akumulátory. Separovaný sběr použitých výrobků a obalů umožňuje recyklaci materiálů a jejich opětovné použití. Opětovné použití recyklovaných materiálů pomáhá předcházet znečištění životního prostředí a snižuje poptávku po prvotních surovinách.

Tento stroj je zařízením pro práce na zahradě, konkrétně se jedná o vyžínač / ořezávač okrajů trávníku, napájený z akumulátoru. K hlavním součástem stroje patří motor, který prostřednictvím převodového hřídele uvádí do činnosti sekací zařízení (strunová hlava). Sekací zařízení pracuje na ploše přibližně rovnoběžné s terénem (v případě použití jako vyžínač) nebo přibližně kolmo na terén (v případě použití jako ořezávač okrajů trávníku). Obsluha může ovládat hlavní ovládací prvky tak, že se bude neustále zdržovat v bezpečné vzdálenosti od řezacího mechanismu.

3.1.1 Určené použití

Tento stroj byl navržen a vyroben pro: – sečení trávy a nedřevnatého porostu (např. na okrajích záhonů, plantáží, stěn, plotů nebo zelených prostor omezené plochy); – dokončování sekání provedeného sekačkou; – použití jedním pracovníkem.

3.1.2 Nevhodné použití

Jakékoli jiné použití, které se liší od výše uvedených použití, může být nebezpečné a může způsobit ublížení na zdraví osob a/ nebo škody na majetku. Do nevhodného použití patří (například, ale nejen): – nepoužívejte stroj k zametání po naklonění strunové hlavy. Výkon motoru může způsobit vymrštění předmětů a malých kamenů až do vzdálenosti 15 metrů a více, čímž může způsobit škody a ublížení na zdraví osob; – úprava živých plotů nebo provádění jiných prací, při kterých žací ústrojí není používáno na úrovni terénu; – sekání křovin, keřů a květin a jejich posekání nadrobno; – použití stroje pro sekání materiálů nerostlinného původu; – použití stroje se žacím ústrojím nad úrovní opasku operátora; – použití stroje ve veřejných zahradách, parcích, sportovních střediscích, na vozovkách, polích a v lesích; – použití jiných řezacích zařízení, než jsou ta, která jsou uvedena v tabulce „Technické parametry“. Nebezpečí vážného zranění a ublížení na zdraví. – používání stroje více než jednou osobou. DŮLEŽITÉ Nevhodné použití stroje bude mít za následek propadnutí záruky a odmítnutí jakékoli odpovědnosti ze strany výrobce, přičemž všechny náklady vyplývající ze škod nebo ublížení na zdraví samotného uživatele nebo třetích osob ponese uživatel.

3.1.3 Druhy uživatelů

Tento stroj je určen k použití ze strany spotřebitelů, tedy neprofesionální obsluhy. Je určen pro použití domácími kutily.CS – 8

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji jsou uvedeny různé symboly (obr. 2). Jejich funkcí je připomenout obsluze chování, které je třeba dodržovat, aby jej používala s potřebnou pozorností a opatrností. Význam jednotlivých symbolů: UPOZORNĚNÍ! NEBEZPEČÍ! Tento stroj se v případě nesprávného použití může stát nebezpečným pro uživatele i pro jiné osoby UPOZORNĚNÍ! Před použitím tohoto stroje si přečtěte návod k použití. Pracovník pověřený obsluhou tohoto stroje může být při každodenním opakovaném používání v běžných podmínkách vystaven hladině hluku rovnající se nebo převyšující 85 dB(A). Používejte chrániče sluchu a ochranné brýle. NEBEZPEČÍ VYMRŠTĚNÍ! Věnujte pozornost možnému vymrštění materiálu způsobenému žacím ústrojím, které může způsobit vážná ublížení na zdraví osob nebo škody na majetku.

NEBEZPEČÍ VYMRŠTĚNÍ! Při používání stroje udržujte osoby nebo domácí zvířata ve vzdálenosti nejméně 15 m. Nevystavujte nikdy dešti (ani vlhkosti). DŮLEŽITÉ Poškozené výstražné štítky nebo výstražné štítky, které již nejsou čitelné, je třeba vyměnit. Požádejte o nové štítky ve vašem autorizovaném servisním středisku.

3.3 IDENTIFIKAČNÍ ŠTÍTEK VÝROBKU

Na identikačním štítku výrobku jsou uvedeny následující údaje (obr. 1 ):

1. Úroveň akustického výkonu

6. Název a adresa výrobce

Identikační údaje stroje přepište do příslušných polí na štítku uvedeném na zadní straně obalu. DŮLEŽITÉ Identikační údaje uvedené na identikačním štítku výrobku uvádějte pokaždé, když se obrátíte na autorizovanou dílnu. DŮLEŽITÉ Příklad prohlášení o shodě se nachází na posledních stranách návodu.

Stroj je složen z několika základních částí, které plní následující funkce (obr. 1 ): A. Pohonná jednotka: dodává pohyb sekacímu zařízení prostřednictvím převodového hřídele. B. Tyčka: spojuje zadní rukojeť s pohonnou jednotkou. C. Žací ústrojí: Jedná se o prvek určený ke střihání vegetace.

1. Strunová hlava: jedná se o sekací

zařízení s nylonovou strunou. D. Ochranný kryt žacího ústrojí: jedná se o bezpečnostní ochranný kryt, který zabraňuje vymrštění cizích předmětů, které byly případně zachyceny žacím ústrojím, daleko za stroj. E. Přední rukojeť: má půlkruhový tvar a umožňuje ovládání stroje. F. Zadní rukojeť: umožňuje ovládání stroje a nacházejí se na ní hlavní ovládací prvky zapínání/vypínání/zrychlení. G. Akumulátor (není-li dodán spolu se strojem, přečtěte si kap. 15 „volitelné příslušenství“): Zařízení, které dodává elektrický proud nástroji; jeho parametry a pokyny k použití jsou popsány ve specickém návodu. H. Nabíječka akumulátoru (není-li dodána spolu se strojem, přečtěte si kap. 15 „volitelné příslušenství“): zařízení, které se používá pro nabití akumulátoru. K dispozici jsou dva modely nabíječky: H1 (rychlá nabíječka); H2 (standardní nabíječka).

I. Batoh s akumulátorem (volitelné

příslušenství, odst. 15.3): umožňuje uložit akumulátory. J. Spojovací kabel: umožňuje připojit stroj k batohu s akumulátorem. K. Simulátor akumulátoru (volitelné příslušenství, odst. 15.): zařízení, které,CS – 9 je-li zasunuto do úložného prostoru stroje, umožňuje použití batohu s akumulátorem.

DŮLEŽITÉ Bezpečnostní pokyny, které je třeba během používání stroje dodržovat, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím. Z přepravních a skladovacích důvodů není stroj kompletně sestaven přímo ve výrobním závodě. Pro jeho uvedení do provozu je třeba provést rozbalení jednotlivých částí a jejich montáž dle následujících pokynů. Rozbalení a dokončení montáže musí být provedeno na rovné a pevné ploše s dostatečným prostorem pro manipulaci se strojem a s obaly a za použití vhodného nářadí. Nepoužívejte stroj dříve, než provedete pokyny oddílu „MONTÁŽ“.

4.1 KOMPONENTY PRO MONTÁŽ

V obalu se nacházejí komponenty pro montáž.

1. Opatrně otevřete obal a dávejte pozor,

abyste nepoztráceli součásti.

2. Přečtěte si dokumentaci, která se nachází

v krabici, včetně tohoto návodu.

3. Vyjměte z krabice všechny

nenamontované součásti.

4. Vyjměte stroj z krabice.

5. Krabici a obaly zlikvidujte v souladu

s místní legislativou. Před provedením montáže zkontrolujte, zda akumulátor není vložen do svého uložení.

– Vložte a zatlačte spodní část tyčky (obr. 3.A) do horní části (obr. 3.A), dokud neucítíte cvaknutí, které ji zablokuje v dané poloze. Tyč lze demontovat stisknutím tlačítka (obr. 3.C). Délku tyčky nelze seřizovat (odst. 6.1.2).

4.3 MONTÁŽ PŘEDNÍ RUKOJETI

– Nasaďte přední rukojeť (obr. 4.A) do držáku (obr. 4.B), přišroubujte ji příslušným šroubem (obr. 4.C) a utáhněte matici na opačné straně (obr. 4.D).

Nasaďte si ochranné rukavice. Každému sekacímu zařízení musí být přiřazen specický ochranný kryt v souladu s informacemi uvedenými v tabulce Technické parametry.

1. Umístěte ochranný kryt (obr. 5.A) v místě

otvorů, které se nacházejí na spodní straně pohonné jednotky (obr. 5.B).

2. Upevněte ochranný kryt (obr. 5.A)

utažením šroubů (obr. 5.C) na doraz. POZNÁMKA Na ochranném krytu sekacího zařízení se nachází níže uvedený symbol: Označuje směr otáčení žacího ústrojí.

– Vložte a uchyťte obě koncové části indikátoru vymezení sečení (obr. 6.A) do příslušných otvorů, které se nacházejí v pohonné jednotce (obr. 6.B).

4.6 VÝBAVA BATOHU S AKUMULÁTOREM

(JE-LI SOUČÁSTÍ) Batoh s akumulátorem se dodává složený (obr. 1.I) a lze jej odepnout z držáku popruhů (obr. 7) a nosit v ruce. Pro odepnutí batohu s akumulátorem stiskněte dva horní knoíky (obr. 7.A). Prostory pro akumulátory jsou na obou stranách batohu (obr. 8) Na pravé straně batohu se nacházejí:

• zásuvka na kabel (obr. 9.A)

• volič akumulátoru (obr. 9.B)

• zásuvka USB pro dobíjení dalších zařízení (např. mobilních telefonů) (obr. 9.C) Aby kabel nevisel volně, jsou na obou stranách a v zadní části otvory, přes něž lze prostrčit napájecí kabel.CS – 10

(ZAPÍNACÍ / VYPÍNACÍ PRVEK) Stisknutím tohoto tlačítka se zapíná a vypíná elektrický obvod stroje (obr. 10.C). Svítí jedna LED kontrolka: elektrický obvod stroje je zapnutý. Stroj je připraven k použití. Svítí obě LED kontrolky: stroj je v činnosti (obr. 10.D). Vypnuté LED kontrolky: elektrický obvod stroje je vypnutý. DŮLEŽITÉ Během přesunů nikdy nedržte prst na tlačítku, aby nedošlo k náhodnému spuštění. Ikona „Upozornění“ (obr. 10.E) se rozsvítí v případě závady stroje (viz tabulku identikace problémů, odst. 14).

5.2 PÁKA OVLÁDÁNÍ AKCELERÁTORU

Umožňuje spuštění/zastavení stroje a současně zařazuje/vyřazuje sekací zařízení. Páku ovládání akcelerátoru (obr. 10.A) lze aktivovat pouze v případě, kdy je současně stisknutá i bezpečnostní páka akcelerátoru (obr. 10.B). Pro uvedení do chodu: – Stiskněte současně páku ovládání plynu a pojistnou páku plynu. Uvedení motoru do chodu vyvolá současné zahájení otáčení řezacího mechanismu. K zastavení stroje dojde automaticky, po uvolnění páky ovládání plynu.

5.3 POJISTNÁ PÁKA PLYNU

Pojistná páka akcelerátoru (obr. 10.B) umožňuje použití páky ovládání akcelerátoru (obr. 10.A).

DŮLEŽITÉ Bezpečnostní pokyny, které je třeba během používání stroje dodržovat, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím.

Před zahájením pracovní činnosti je nezbytné provést některé kontrolní a jiné úkony pro zajištění maximální účinnosti a bezpečnosti práce:

1. Ujistěte se, že akumulátor není

vložen do svého uložení;

2. Uveďte stroj do vodorovné polohy

tak, aby byl dobře opřený o terén;

3. seřiďte stroj z ergonomického a funkčního

hlediska tak, abyste jej přizpůsobili postavě uživatele a druhu pracovní činnosti (odst. 6.1.1 – odst. 6.1.4);

4. zkontrolujte akumulátor (odst. 6.1.5).

6.1.1 Nastavení přední rukojeti

1. Povolte svorku (obr. 11.A);

2. posunujte přední rukojeť, dokud

nenajdete polohu, která umožňuje co nejlepší ergonomii pro obsluhu;

6.1.2 Regulace délky tyče

1. Povolte šroub s plastovou hlavou

(obr. 12.A) ve směru vyznačeném šipkou - otevřený visací zámek;

2. potáhněte nebo zatlačte tyčku (obr. 12.B)

až do dosažení požadované délky;

3. po provedení nastavení řádně utáhněte

rukojeť ve směru vyznačeném šipkou - zavřený visací zámek.

6.1.3 Nasměrování sekacího zařízení

Nasměrování žacího zařízení umožňuje pracovat přechodem z režimu vyžínače do režimu ořezávače okrajů trávníku a opačně. Pro práci v režimu ořezávače okrajů trávníku: – stiskněte tlačítko (obr. 13.A); – otočte řezací zařízení (obr. 13.B) o 90° a ujistěte se, že zůstane zajištěno v dané poloze.CS – 11 Uvedený úkon provádějte vždy při zastaveném stroji se zastaveným sekacím zařízením.

6.1.4 Seřízení indikátoru vymezení řezu

– Otočte dopředu indikátor vymezení sekání (obr. 14.A) v blízkosti stromů, obrubníků nebo plotů, aby se zabránilo nárazu sekacího zařízení.

6.1.5 Kontrola akumulátoru

Před každým použitím: – zkontrolujte stav nabití akumulátoru podle pokynů uvedených v návodu k akumulátoru.

6.1.6 Použití batohu (je-li součástí)

1. Vložte akumulátor do jednoho

z prostorů v batohu (obr. 8) tak, že jej zatlačíte na doraz, dokud neuslyšíte „kliknutí“, při kterém se akumulátor zajistí v určené poloze a dojde k sepnutí elektrického kontaktu.

2. Připojte kabel k batohu do příslušné

zásuvky (obr. 9.A) a otáčejte jím, dokud neuslyšíte „kliknutí“, které jej zablokuje a zajistí elektrický kontakt.

3. Nastavte popruhy a zavřete

popruh zepředu (obr. 15).

6.2 BEZPEČNOSTNÍ KONTROLY

Proveďte bezpečnostní kontroly a zkontrolujte, zda výsledky odpovídají informacím uvedeným v tabulkách. Bezpečnostní kontroly provádějte před každým použitím.

6.2.1 Celková kontrola

Předmět Výsledek Rukojeti (obr. 1.E) Čisté, suché, správně namontované a pevně uchycené na stroji. Ochranný kryt sekacího zařízení (obr. 1.D) Správně namontovaný a pevně uchycený na stroji, neopotřebovaný/ neznehodnocený a nepoškozený. Šrouby na stroji Řádně utažené (nepovolené) Sekací zařízení (obr. 1.C) Čisté, nepoškozené a neopotřebované Akumulátor (obr. 1.G) Žádné poškození jeho pláště a žádný průsak tekutiny Průchody chladicího vzduchu (odst. 7.3) Neucpané Stroj Žádné stopy po poškození nebo opotřebení Páka ovládání akcelerátoru (obr. 10.A), pojistná páka akcelerátoru (obr. 10.B) Páky se musí pohybovat volně a nenásilně. Zkušební řízení Žádná neobvyklá vibrace. Žádný neobvyklý zvuk

6.2.2 Funkční zkouška stroje

do jeho uložení (odst. 7.2.3);

2. stiskněte bezpečnostní

2. současně použijte

páku ovládání akcelerátoru (obr. 10.A) a pojistnou páku akcelerátoru (obr. 10.B);

ovládání akcelerátoru (obr. 10.A) a pojistnou páku akcelerátoru (obr. 10.B).

2. Sekací zařízení se

automaticky a rychle vrátit do neutrální polohy a řezací zařízení se musí zastavit. Stiskněte pouze páku ovládání akcelerátoru (obr. 10.A). Páka ovládání akcelerátoru zůstane zajištěná. Když se kterýkoli z výsledků odlišuje od informací uvedených v následujících tabulkách, nepoužívejte stroj! Doručte stroj do servisního střediska z důvodu provedení potřebných kontrol a oprav.

6.3 UVEDENÍ DO PROVOZU

6.3.1 Uvedení do provozu s akumulátorem

1. Ujistěte se, že se sekací zařízení

nedotýká terénu ani jiných předmětů;

2. vložte akumulátor správně do jeho

uložení (obr. 16.B) (odst. 7.2.3);

3. současně použijte páku ovládání

akcelerátoru (obr. 10.A) a pojistnou páku akcelerátoru (obr. 10.B).CS – 12 POZNÁMKA Při každém uvádění do chodu je automaticky uvolněn nový úsek struny (odst. 6.4.2).

6.3.2 Uvedení do provozu se

simulátorem akumulátoru (je-li součástí)

1. Ujistěte se, že se sekací zařízení

nedotýká terénu ani jiných předmětů;

2. správně vložte simulátor akumulátoru

do úložného prostoru stroje (obr. 16.J);

3. připojte spojovací kabel k simulátoru

akumulátor, který chcete použít;

5. stiskněte bezpečnostní tlačítko (obr. 10.C);

6. současně použijte páku ovládání

nože (obr. 10.A) a bezpečnostní vypínač (obr. 10.B).

6.4 PRACOVNÍ ČINNOST

POZNÁMKA Před zahájením prvního sečení je vhodné získat potřebnou zručnost se strojem a nejvhodnějšími řezacími technikami, naučit se správně navléct popruh, pevně uchopit stroj a provádět pohyby požadované pro realizaci pracovní činnosti. Při práci se strojem postupujte následujícím způsobem: – stroj vždy držte pevně oběma rukama a udržujte sekací zařízení pod úrovní pasu. POZNÁMKA Během práce je akumulátor proti úplnému vybití ochranným chráněn zařízením, které vypne stroj a zablokuje jeho činnost. POZNÁMKA Výdrž akumulátoru (a tedy i rostlinný povrch, který lze posekat před opětovným nabíjením) je podmíněna různými popsanými faktory (odst. 7.2.1). POZNÁMKA Po uplynutí jedné minuty nečinnosti se zařízení, je- li zapnuto, automaticky vypne.

6.4.1 Pracovní techniky

Používejte POUZE nylonové struny. Použití kovových strun, plastikovaných kovových strun a/nebo strun nevhodných pro strunovou hlavu může způsobit vážná zranění a ublížení na zdraví. a. Sekání za pohybu (kosení) – Ujistěte se, že se sekací zařízení nachází v režimu vyžínače (odst. 6.1.3); – postupujte pravidelně, obloukovým pohybem podobným použití klasické kosy, bez naklonění strunové hlavy během uvedené operace (obr. 17). Zkuste řezat nejdříve ve správné výšce na malé ploše, abyste poté dosáhli rovnoměrné výšky udržováním strunové hlavy v konstantní vzdálenosti od terénu. U náročnějšího sečení může být užitečné naklonit strunovou hlavu přibližně o 30° doleva. Nepostupujte uvedeným způsobem v případě, že existuje možnost vymrštění předmětů, které mohou ublížit osobám, zvířatům nebo způsobit škody. b. Přesné řezání (dokončovací práce) Udržujte stroj mírně nakloněný, aby se spodní část strunové hlavy nedotýkala terénu a aby se úroveň sekání nacházela v požadovaném bodě; žací ústrojí je třeba neustále držet v dostatečné vzdálenosti od operátora. c. Sekání v blízkosti plotů / základů – Nastavte indikátor vymezení řezu (je-li součástí, odst. 6.1.4); – pomalu přibližte strunovou hlavu k plotům, kolíkům, skalám, stěnám apod., aniž byste je zasáhli s použitím síly (obr. 14). Když struna narazí na odolnou překážku, může se přetrhnout nebo opotřebovat; když se zachytí do oplocení, může se prudce přetrhnout. V každém případě řezání kolem chodníků, základů, stěn atd. může způsobit větší opotřebení struny než obvykle. d. Řezání kolem stromů – Nastavte indikátor vymezení řezu (je-li součástí, odst. 6.1.4); – kráčejte kolem stromu zleva doprava, pomalu se přibližujte ke kmenům, tak, abyste nenarazili strunou na strom, a udržujte strunovou hlavu lehce nakloněnou dopředu. Mějte na paměti, že nylonová struna se může roztrhnout nebo poškodit malé keře a že náraz nylonové struny na kmen keře nebo stromu s jemnou kůrou jej může vážně poškodit.

6.4.2 Automatické uvolnění struny

Tento stroj je vybaven hlavou s automatickým uvolňováním struny. Pro uvolnění další části struny:

1. zastavte stroj (odst. 6.6);CS – 13

2. vyčkejte dvě sekundy a znovu

uveďte stroj do chodu. Průměr řezu je nastaven na 30 cm. Zopakujte uvedený postup, dokud se délka struny nedostane k noži pro řezání struny (obr. 18.A), který odřízne její případný přečnívající úsek.

6.5 RADY PRO POUŽITÍ

Během použití je vhodné pravidelně odstraňovat rostliny, které se obtočí kolem stroje, aby se zabránilo přehřátí motoru (obr. 1.A), způsobenému trávou zachycenou pod ochranným krytem sekacího zařízení (obr. 1.D). Postupujte níže uvedeným způsobem: – zastavte stroj (odst. 6.6); – odepněte akumulátor (odst. 7.2.2); – nasaďte si pracovní rukavice; – zachycenou trávu odstraňte šroubovákem, abyste umožnili správné ochlazování motoru.

Pro zastavení stroje:

1. uvolněte páku ovládání

akcelerátoru (obr. 10.A);

2. vyčkejte do zastavení řezacího zařízení.

Po zastavení stroje je třeba několik sekund na zastavení řezacího zařízení. DŮLEŽITÉ Vždy zastavte stroj během přesunů mezi jednotlivými pracovními prostory.

6.7.1 Po použití s akumulátorem

• Odepněte akumulátor z jeho uložení a nechte jej nabít (odst. 7.2.2).

• Před umístěním stroje v jakémkoli prostředí nechte vychladnout motor.

• Proveďte vyčištění (odst. 7.3).

• Zkontrolujte, zda žádné součásti nejsou uvolněné nebo poškozené. V případě potřeby vyměňte poškozené komponenty a utáhněte povolené šrouby a svorníky nebo se obraťte na autorizované servisní středisko.

6.7.2 Po použití se simulátorem

akumulátoru (je-li součástí)

1. Umístěte volič batohu s akumulátorem

na „OFF“ (obr. 9.B);

2. vyjměte simulátor akumulátoru

4. odpojte připojovací kabel od

simulátoru akumulátoru (obr. 19.I) a od batohu (obr. 9.A);

5. vyjměte akumulátor z batohu

(obr. 20) a nabijte jej (odst. 7.2.2);

6. před umístěním stroje do jakéhokoli

prostředí nechejte motor vychladnout;

7. proveďte vyčištění (odst. 7.3);

8. zkontrolujte, zda žádné součásti

nejsou uvolněné nebo poškozené. V případě potřeby vyměňte poškozené komponenty a utáhněte povolené šrouby a svorníky nebo se obraťte na autorizované servisní středisko. DŮLEŽITÉ Vyjměte akumulátor (odst. 7.2.2) pokaždé, když se stroj nepoužívá nebo když je ponechán bez dozoru.

DŮLEŽITÉ Bezpečnostní pokyny, které je třeba během používání stroje dodržovat, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím. Před jakýmkoli zásahem údržby:

• odepněte akumulátor z jeho uložení a nechte jej nabít (odst. 7.2.2);

• před umístěním stroje v jakémkoli prostředí nechte vychladnout motor;

• používejte vhodný oděv, pracovní rukavice a ochranné brýle;

• přečtěte si příslušné pokyny. – Intervaly údržby a jednotlivé úkony jsou shrnuty v „Tabulce údržby“ (kap. 13). Níže uvedená tabulka má za úkol vám pomoci při udržování účinnosti a bezpečnosti vašeho stroje. Jsou v ní uvedeny základní úkony a interval, po kterém má být každý z nich proveden. Proveďte příslušný úkon podle toho, který ze dvou termínů pro provedení údržby nastane jako první.CS – 14 – Použití neoriginálních náhradních dílů a příslušenství by mohlo mít negativní dopady na činnost a na bezpečnost stroje. Výrobce odmítá jakoukoli odpovědnost v případě ublížení na zdraví osob a škod na majetku, způsobených uvedenými výrobky. – Originální náhradní díly jsou dodávány dílnami servisní služby a autorizovanými prodejci. DŮLEŽITÉ Všechny úkony údržby a seřizování, které nejsou popsány v tomto návodu, musí být provedeny vaším prodejcem nebo specializovaným střediskem.

7.2.1 Výdrž akumulátoru

Autonomii akumulátoru (a tedy i rostlinný povrch, který lze posekat před opětovným nabíjením) podmiňují zejména: a. faktory prostředí, které způsobují vyšší spotřebu energie: – sekání hustého, vysokého nebo vlhkého trávníku; b. chováním obsluhy, kterému by se mělo zabránit: – častému zapínání a vypínání v průběhu pracovní činnosti; – použití nevhodné techniky řezání s ohledem na plánovanou pracovní činnost (odst. 6.4.1). Pro optimalizaci výdrže akumulátoru je vždy vhodné:

• sekat trávu, když je suchá;

• použít co nejvhodnější techniku s ohledem na pracovní činnost, která má být provedena (odst. 6.4.1). V případě, kdy chcete použít stroj pro delší pracovní doby, než dovoluje standardní akumulátor, je třeba:

• zakoupit druhý standardní akumulátor a okamžitě vyměnit vybitý akumulátor, bez ohrožení plynulosti použití;

• zakoupit akumulátor s prodlouženou autonomií ve srovnání se standardním akumulátorem (odst. 15.1).

7.2.2 Vyjmutí a nabití akumulátoru

1. Stiskněte zajišťovací tlačítko umístěné

v akumulátoru na stroji (obr. 19.A) nebo v akumulátoru na batohu (obr. 20. A) (je-li součástí);

2. vyjměte akumulátor ze stroje (obr. 19.B)

nebo z batohu s akumulátorem (obr. 20.B) (je-li součástí);

3. vložte akumulátor (obr. 21.A) do jeho uložení

v nabíječce akumulátoru (obr. 21.B);

4. připojte nabíječku akumulátoru (obr. 21.C)

do zásuvky elektrické sítě s napětím odpovídajícím napětí uvedenému na štítku;

5. proveďte kompletní nabití akumulátoru

podle pokynů uvedených v návodu k akumulátoru/nabíječce akumulátorů. POZNÁMKA Akumulátor je vybaven ochranou, která zabrání jeho nabíjení v případě, kdy se teplota nepohybuje v rozsahu od 0 do +45 °C. POZNÁMKA Akumulátor může být nabit kdykoli, a to i částečně, bez rizika poškození.

7.2.3 Zpětná montáž akumulátoru

do stroje Po ukončení nabíjení:

1. vyjměte akumulátor (obr. 22.A) z jeho

uložení v nabíječce akumulátoru (obr. 22.B) (nenechávejte jej, pokud možno, v nabíječce dlouho poté, co bylo nabíjení dokončeno);

2. odpojte nabíječku (obr. 22.C)

prostoru na stroji (obr. 23.B) nebo do jednoho z úložišť batohu s akumulátorem (obr. 8) (je-li součástí);

4. zatlačte akumulátor na doraz, dokud

neuslyšíte „kliknutí“, při kterém se akumulátor zajistí v určené poloze a dojde k sepnutí elektrického kontaktu.

7.3 ČIŠTĚNÍ STROJE A MOTORU

• Po každém použití vyčistěte stroj čistým hadrem, navlhčeným v neutrálním čisticím prostředku.

• Odstraňte jakoukoli stopu vlhkosti jemným a suchým hadrem. Vlhkost může způsobit riziko zásahu elektrickým proudem.

• Nepoužívejte agresivní čisticí prostředky ani rozpouštědla pro čištění plastových součástí nebo rukojetí.

• Abyste snížili riziko požáru, udržujte stroj a zejména motor bez zbytků trávy, listí a přebytečného maziva.

• Aby se zabránilo přehřátí a poškození motoru nebo akumulátoru, vždy se ujistěte, že jsou mřížky pro nasávání chladicího vzduchu čisté a že nejsou ucpané nečistotami.CS – 15

• Nepoužívejte proud vody a zabraňte namočení motoru a elektrických součástí.

7.4 UPEVŇOVACÍ MATICE A ŠROUBY

• Udržujte dotažení matic a šroubů, abyste si mohli být stále jisti bezpečným fungováním stroje.

• Pravidelně kontrolujte, zda jsou rukojeti řádně upevněny.

Před jakýmkoli úkonem údržby:

• odepněte akumulátor z jeho uložení a nechte jej nabít (odst. 7.2.2);

• před umístěním stroje v jakémkoli prostředí nechte vychladnout motor;

• používejte vhodný oděv, pracovní rukavice a ochranné brýle;

• přečtěte si příslušné pokyny. Upozornění! Nebezpečí úrazu v důsledku nebezpečných pohybujících se součástí!

8.1 ÚDRŽBA ŽACÍHO ÚSTROJÍ

Na tomto stroji je určeno použití žacích ústrojí označených kódem uvedeným v tabulce Technické parametry. Vzhledem k vývoji výrobku by mohla být řezací zařízení uvedená v tabulce „Technické parametry“ časem vyměněna za jiná s obdobnými vlastnostmi pro vzájemnou zaměnitelnost a bezpečnost provozu. Nedotýkejte se řezacího zařízení, dokud nebyl vyjmutý akumulátor a dokud řezací zařízení není úplně zastaveno.

8.1.1 Výměna cívky se strunou

1. Stiskněte oba boční jazýčky (obr. 24.A)

a sejměte víko (obr. 24.B);

2. vyjměte cívku (obr. 24.C);

3. vložte novou cívku (obr. 25.A) a dbejte

přitom na vysunutí konce struny z otvoru v hlavě (obr. 25.B);

4. Namontujte zpět kryt (obr. 25.C) zasunutím

obou bočních jazýčků (obr. 25.D) do otvorů ve strunové hlavě (obr. 25.E).

8.1.2 Výměna struny ve strunové hlavě

1. Vyjměte cívku (odst. 8.1.1);

2. odstraňte strunu, která zůstala uvnitř;

3. používejte výhradně strunu o průměru

1,6 mm a odřízněte 3 m;

4. vyrovnejte části struny vycházející

z obou otvorů tak, aby byly stejné;

5. vložte jeden konec struny do otvoru,

který se nachází uvnitř cívky (obr. 26.A) a provlečte ji opačným otvorem;

6. naviňte strunu ve směru hodinových ručiček

vyznačeném šipkami (obr. 26.B) a nechte ji vyčnívat z cívky přibližně 15 cm;

7. uchyťte ji o jedno z kotevních uložení (obr.

26.C), která se nacházejí na cívce;

8. umístěte zpět cívku a namontujte

1. Odmontujte nůž pro řezání struny

(obr. 18.A) od ochranného krytu řezacího mechanismu (obr. 18.B) odšroubováním šroubů (obr. 18.C);

2. upevněte nůž pro řezání struny do svěráku

a při broušení použijte plochý pilník. Dbejte přitom na zachování původního úhlu sekání;

3. namontujte zpět nůž pro řezání

struny (obr. 18.A) na ochranný kryt řezacího zařízení (obr. 18.B).

DŮLEŽITÉ Bezpečnostní pokyny, které je třeba během používání stroje dodržovat, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím.

9.1 SKLADOVÁNÍ STROJE

Kdy je nutné stroj uskladnit:

• vyjměte akumulátor z jeho uložení a nechejte jej dobít (odst. 7.2.2);

• před umístěním stroje v jakémkoli prostředí nechte vychladnout motor;

• proveďte vyčištění (odst. 7.3);

• zkontrolujte, zda žádné součásti nejsou uvolněné nebo poškozené. V případě potřeby vyměňte poškozené komponenty a utáhněte povolené šrouby a svorníky nebo se obraťte na autorizované servisní středisko;

• stroj uskladněte: – na suchém místě;CS – 16 – tam, kde je chráněn před povětrnostními vlivy; – na místě, kam nemají přístup děti; – před uskladněním stroje se ujistěte, že jste vyjmuli klíče a odložili nářadí použité při údržbě.

9.2 ULOŽENÍ AKUMULÁTORU

Akumulátor je třeba uchovávat ve stínu, v chladu a v prostředích bez výskytu vlhkosti. POZNÁMKA V případě delší nečinnosti nabijte akumulátor každé dva měsíce, aby se prodloužila jeho životnost.

10. MANIPULACE A PŘEPRAVA

Pokaždé, když je třeba manipulovat se strojem nebo jej přepravovat: – zastavte stroj (odst. 6.6); – vyjměte akumulátor z jeho uložení a nechte jej nabít (odst. 7.2.2); – používejte silné pracovní rukavice; – uchopte stroj výhradně za rukojeti a nasměrujte řezací zařízení v opačném směru vůči směru přepravy. Při přepravě stroje na motorovém vozidle: – umístěte stroj tak, aby pro nikoho nepředstavoval nebezpečí.

11. SERVISNÍ SLUŽBA A OPRAVY

Tento návod poskytuje veškeré pokyny, potřebné pro obsluhu stroje a pro správnou základní údržbu, kterou může provádět uživatel. Všechny úkony seřizování a údržby, které nejsou popsány v tomto návodu, musí být provedeny vaším prodejcem nebo specializovaným střediskem, které disponuje znalostmi a vybavením, které je nutné pro správné provedení potřebných prací při současném zachování původní bezpečnostní úrovně stroje. Úkony prováděné u neautorizovaných subjektů nebo úkony prováděné nekvalikovaným personálem mají za následek propadnutí jakékoli formy záruky a zprošťují výrobce jakékoli povinnosti či odpovědnosti.

• Opravy a údržbu v záruce mohou provádět výhradně autorizované servisní dílny.

• Autorizované servisní dílny používají výhradně originální náhradní díly. Originální náhradní díly a příslušenství byly vyvinuty specicky pro dané stroje.

• Neoriginální náhradní díly a příslušenství nejsou schváleny a jejich použití způsobí propadnutí záruky.

• Doporučuje se svěřit stroj jednou ročně autorizované servisní dílně za účelem provedení údržby, servisu a kontroly bezpečnostních zařízení.

12. ZÁRUČNÍ PODMÍNKY

Záruka se vztahuje na všechny vady materiálu a na výrobní vady. Uživatel bude muset pozorně sledovat všechny pokyny dodané v přiložené dokumentaci. Záruka se nevztahuje na škody způsobené:

• neseznámením se s průvodní dokumentací;

• použitím neoriginálních náhradních dílů;

• použitím příslušenství, které nebylo dodáno nebo schváleno výrobcem. Záruka se dále nevztahuje na:

• běžné opotřebení spotřebního materiálu, jako např. u řezacího zařízení a pojistných šroubů; běžné opotřebení. Kupující je chráněn vlastními národními zákony. Práva kupujícího vyplývající z vlastních národních zákonů nejsou nijak omezena touto zárukou.

Úkon údržby Interval Poznámky STROJ Kontrola všech upevnění Před každým použitím odst. 7.4 Bezpečnostní kontroly / Ověření funkčnosti ovládacích prvků Před každým použitím odst. 6.2 Kontrola ochranného krytu žacího ústrojí. Před každým použitím odst. 6.2.1 Kontrola řezacího zařízení Před každým použitím odst. 6.2.1CS – 17 Úkon údržby Interval Poznámky Ověření stavu nabití akumulátoru Před každým použitím * Nabití akumulátoru Po každém použití odst. 7.2.2

Čištění stroje a motoru Po každém použití odst. 7.3 Ověření případných škod, které se vyskytují na stroji. V případě potřeby se obraťte na autorizované servisní středisko. Po každém použití -

• Nahlédněte do návodu akumulátoru / nabíječky akumulátoru.

1. Při použití páky ovládání

plynu a pojistné páky plynu nedochází k uvedení stroje do chodu a sekací zařízení se neotáčí Chybí akumulátor nebo není správně vložený Ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3) Vybitý akumulátor Zkontrolujte stav nabití akumulátoru a dle potřeby jej dobijte (odst. 7.2.2) Oddělitelná tyčka nebyla úplně nebo správně zasunuta do svého uložení Ujistěte se, že oddělitelná trubka byla správně namontována a zasunuta (odst. 4.2) Páka ovládání plynu / pojistná páka je vadná Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a obraťte se na Středisko servisní služby. Poškozený stroj Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a obraťte se na Středisko servisní služby.

Tráva zachycená pod ochranným krytem sekacího zařízení Odstraňte zachycenou trávu (odst. 6.5)

3. Dochází k nahromadění

trávy kolem uložení pohonné jednotky a strunové hlavy Probíhá sekání vysoké trávy příliš nízko u země Vysokou trávu sekejte pohybem shora dolů, aby se zabránilo jejímu hromadění.

automatického uvolnění struny nedochází k jejímu uvolnění Koncová část struny je přilepena ke zbytku struny ve strunové hlavě Namažte strunu silikonovým sprejem Uvnitř cívky není dostatek struny nebo byla použita celá struna Vyměňte cívku (kap. 8.1.1) nebo strunu (kap. 8.1.2) Struna byla spotřebována a je příliš krátká Proveďte manuální uvolnění struny (kap. 6.4.2) Struna je natočená na cívce tak, že je zamotaná, nebo došlo k jejímu zlomení uvnitř cívky Odstraňte strunu z cívky a znovu ji natočte (kap. 8.1.2)

5. Žací ústrojí přijde

do styku s cizím předmětem. - Zastavte stroj, vyjměte akumulátor a: - zkontrolujte vzniklé škody; - zkontrolujte, zda na stroji nejsou povolené součásti, a utáhněte je; - výměny nebo opravy nechte provést v autorizovaném servisním středisku.

nebo vibrace během pracovní činnosti Povolené nebo poškozené součásti. Zastavte stroj, vyjměte akumulátor a: - zkontrolujte vzniklé škody; - zkontrolujte, zda na stroji nejsou povolené součásti, a utáhněte je; - výměny nebo opravy nechte provést v autorizovaném servisním středisku.

7. Ze stroje vychází

během jeho použití kouř Poškozený stroj Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a obraťte se na Středisko servisní služby.CS – 18 ZÁVADA PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ

8. Výdrž akumulátoru

je nedostatečná Náročné podmínky použití s vyšším proudovým odběrem Proveďte optimalizaci použití (odst. 7.2.1) Nedostačující akumulátor s ohledem na provozní nároky Použijte druhý akumulátor nebo akumulátor s delší výdrží (odst. 15.1) Pokles kapacity akumulátoru Kupte nový akumulátor

9. Nabíječka akumulátoru

nenabíjí akumulátor Akumulátor není správně vložen do nabíječky akumulátoru Zkontrolujte, zda je vložení správné (odst. 7.2.3) Nevhodné podmínky prostředí Dobíjejte v prostředí s vhodnou teplotou (viz návod k obsluze akumulátoru / nabíječky akumulátoru) Znečištěné kontakty Očistěte kontakty Chybí napětí pro nabíječku akumulátoru Zkontrolujte, zda je zástrčka řádně zasunuta a zda je v zásuvce elektrické sítě proud Vadná nabíječka akumulátoru Proveďte výměnu s použitím originálního náhradního dílu

Pokud problém přetrvává, nahlédněte do návodu akumulátoru / nabíječky akumulátoru

10. Kontrolka (obr. 10.E)

zůstane trvale svítit Automatická kontrola se nezdařila Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a obraťte se na servisní středisko.

11. Kontrolka (obr. 10.E)

bude nadále blikat Chyba komunikace akumulátoru Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a obraťte se na servisní středisko. Rotor zablokován Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a obraťte se na servisní středisko. Přepětí Optimalizujte použití stroje. Pokud problémy přetrvávají i po provedení výše uvedených řešení, obraťte se na svého prodejce.

K dispozici jsou akumulátory různé kapacity, aby bylo možné se přizpůsobit různým provozním potřebám (obr. 27). Seznam akumulátorů homologovaných pro tento stroj je uveden v tabulce „Technické parametry“.

15.2 NABÍJEČKA AKUMULÁTORU

Zařízení, které se používá pro nabíjení akumulátoru: rychlé (obr. 28.A), standardní (obr. 28.B).

15.3 BATOH S AKUMULÁTOREM

Zařízení, které umožňuje uložit dva akumulátory a dodává elektrický proud potřebný pro fungování stroje. Je dodáván s připojovacím kabelem ke stroji (obr. 1.I) a voličem (obr. 9.B), který umožňuje vybrat jeden ze dvou akumulátorů (pozice „1“ a „2“) a „OFF“.

15.4 SIMULÁTOR AKUMULÁTORU

Zařízení, které, je-li zasunuto do úložného prostoru stroje, umožňuje použití batohu s akumulátorem.DA - 1 ADVARSEL!: LÆS INSTRUKTIONSBOGEN OMHYGGELIGT IGENNEM, FØR DU TAGER DENNE MASKINE I BRUG. Opbevares til eventuel senere brug.

3. ukopčajte spojni kabel na

5.1 Bezpečnostné tlačidlo (zapínací / vypínací

• Nevykonávajte neoprávnené zásahy, nevypínajte, neodstraňujte bezpečnostné prvky/mikrospínače, ani ich nevyraďujte z činnosti.

• Dôsledne dodržujte miestne predpisy pre likvidáciu odpadového materiálu.

1. Úroveň akustického výkonu

1. Strunová hlava: ide o kosiace

nenamontované časti.

• zásuvka kábla (obr. 9.A)

(obr. 12.A) v smere vyznačenom šípkou – otvorený visací zámok;

Pred každým použitím: – skontrolujte stav nabitia akumulátora, riaďte sa pokynmi uvedenými v návode k akumulátoru.

3. nastavte popruhy a remene

6.2.1 Všeobecná kontrola

2. stlačte bezpečnostné

5. stlačte bezpečnostné tlačidlo (obr. 10.C);

6. Súčasne stlačte páku ovládania

noža (obr. 10.A) a bezpečnostný vypínač (obr. 10.B).

2. vyčkajte dve sekundy a znovu

6.7.1 Po použití s akumulátorom

7.2.1 Výdrž akumulátora

akumulátora do stroja Po ukončení nabíjania:

2. odpojte nabíjačku akumulátorov

4. potlačte akumulátor až na doraz,

• Nepoužívajte prúd vody, aby ste nezamočili motor a elektrické komponenty.

Pred akýmkoľvek úkonom údržby:

Úkon Interval Poznámky STROJ Kontrola všetkých upevnení Pred každým použitím ods. 7.4 Bezpečnostné kontroly / Overenie funkčnosti ovládacích prvkov Pred každým použitím ods. 6.2 Kontrola ochranného krytu kosiaceho zariadenia. Pred každým použitím ods. 6.2.1 Kontrola strihacieho zariadenia Pred každým použitím ods. 6.2.1SK – 17 Úkon Interval Poznámky Overenie stavu nabitia akumulátora Pred každým použitím * Nabitie akumulátora Po každom použití ods. 7.2.2

3. Skladen je z določili direktiv :

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán f) Skúška typu ES

4. Odkaz na Harmonizované normy

ES – Prohlášení o shodě (Směrnice o Strojních zařízeních 2006/42/ES, Příloha II, část A)

2. Prohlašuje na vlastní odpovědnost, že stroj:

vyžínač/ořezávač- sekačka na trávu a) Typ / Základní model b) Měsíc / Rok výroby c) Výrobní číslo d) Motor: akumulátor

3. Je ve shodě s nařízeními směrnic:

e) Certifikační orgán f) ES zkouška Typu

4. Odkazy na Harmonizované normy

g) Naměřená úroveň akustického výkonu h) Zaručená úroveň akustického výkonu

3. Skladen je z določili direktiv :

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán f) Skúška typu ES

4. Odkaz na Harmonizované normy
