РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SGT 500 AE STIGA

тревен тример/тример с преносима акумулаторна батерия УПЪТВАНЕ ЗА УПОТРЕБА ВНИМАНИЕ: преди да използвате машината прочетете внимателно настоящата книжка.

[4] Максимална ротационна скорост на инструмента (глава за корда) [5] Ширина на рязане (глава за

[6] Диаметър за глава за корда (max) [7] Код на инструмента за рязане [8] Код на защитата [9] Гъвкав прът [10] Тегло без акумулаторния блок и без режещи устройства [11] Размери [12] Дължина [13] Ширина [14] Височина [15] Ниво на звуковото налягане [16] Несигурност на измерване [17] Ниво на измерената звукова

[18] Гарантирано ниво на звукова

[19] Вибрации [20] Принадлежности по поръчка [21] Акумулаторен блок [22] Зарядно устройство за акумулатора [23] Раница за помещаване на акумулатора [24] Симулатор на акумулатор (*) Използването на този акумулатор е позволено само с Раница за помещаване на акумулатора. Забранено е поставянето на акумулатора в гнездото върху машината. a) ЗАБЕЛЕЖКА: декларираната обща стойност на вибрации е измерена придържайки се към стандартизиран метод на изпитване на сравнение между един и друг инструмент. Общата стойност на вибрации може да се използва и за предварителна оценка на излагането. b) ПРЕДУПРЕЖДЕНИЕ: издаването на вибрации при реалното използване на инструмента може да бъде различна от общата декларирана стойност,в зависимост от начините на използване на инструмента. Поради това е необходимо по време на работа да се вземат следните предпазни мерки целящи предпазването на оператора: носете ръкавици по време на използването, ограничете времената на използване на машината и намалете времената, през които се държи натиснат лоста за управление на ускорителя.

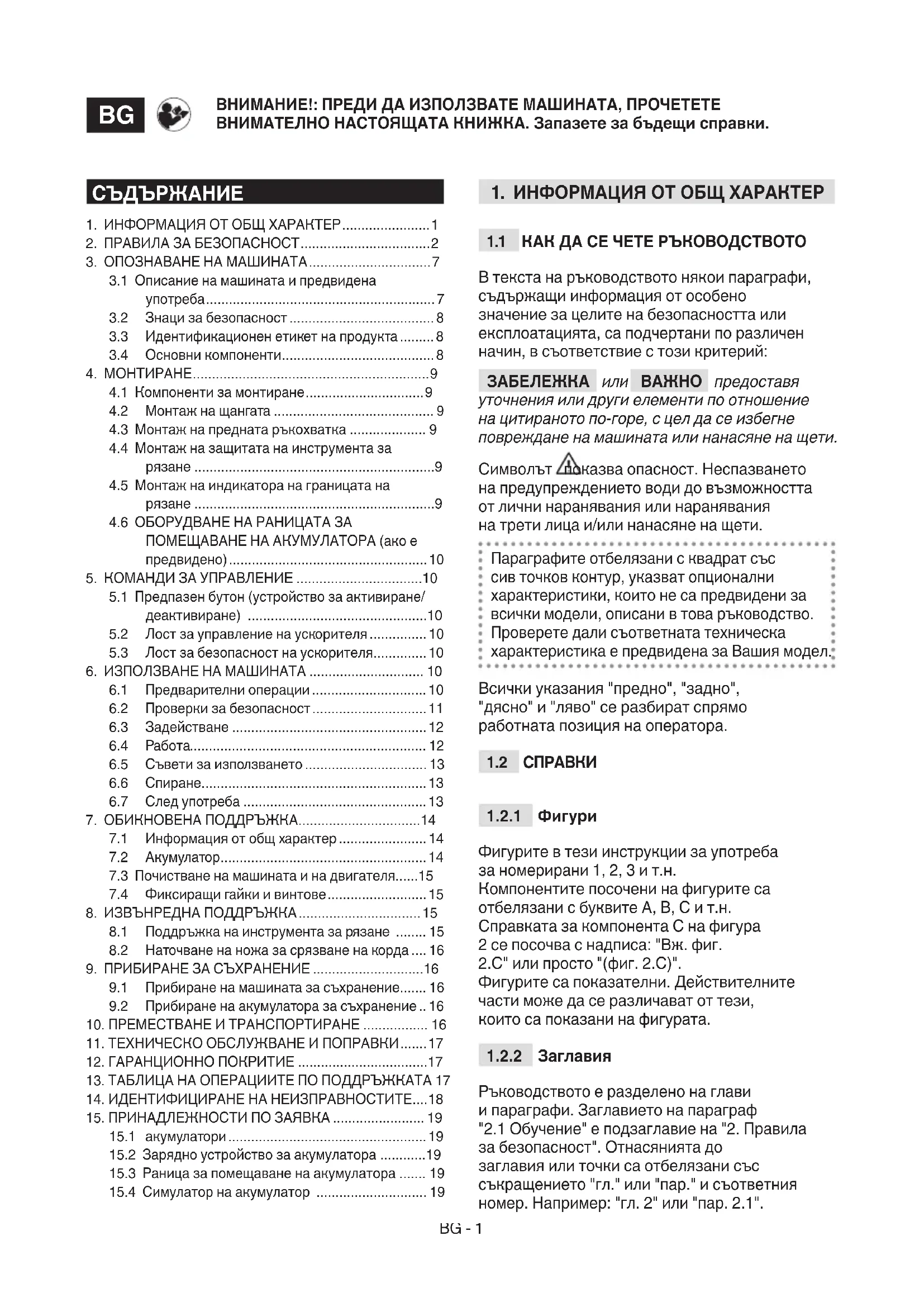

В текста на ръководството някои параграфи, съдържащи информация от особено значение за целите на безопасността или експлоатацията, са подчертани по различен начин, в съответствие с този критерий: ЗАБЕЛЕЖКА или ВАЖНО предоставя уточнения или други елементи по отношение на цитираното по-горе, с цел да се избегне повреждане на машината или нанасяне на щети. Символът показва опасност. Неспазването на предупреждението води до възможността от лични наранявания или наранявания на трети лица и/или нанасяне на щети. Параграфите отбелязани с квадрат със сив точков контур, указват опционални характеристики, които не са предвидени за всички модели, описани в това ръководство. Проверете дали съответната техническа характеристика е предвидена за Вашия модел. Всички указания "предно", "задно", "дясно" и "ляво" се разбират спрямо работната позиция на оператора.

Фигурите в тези инструкции за употреба за номерирани 1, 2, 3 и т.н. Компонентите посочени на фигурите са отбелязани с буквите A, B, C и т.н. Справката за компонента C на фигура 2 се посочва с надписа: "Вж. фиг. 2.C" или просто "(фиг. 2.C)". Фигурите са показателни. Действителните части може да се различават от тези, които са показани на фигурата.

Ръководството е разделено на глави и параграфи. Заглавието на параграф "2.1 Обучение" е подзаглавие на "2. Правила за безопасност". Отнасянията до заглавия или точки са отбелязани със съкращението "гл." или "пар." и съответния номер. Например: "гл. 2" или "пар. 2.1".

4.3 Монтаж на предната ръкохватка .................... 9

4.4 Монтаж на защитата на инструмента за

рязане ...............................................................9

4.5 Монтаж на индикатора на границата на

5.1 Предпазен бутон (устройство за активиране/

6.5 Съвети за използването ................................ 13

7.1 Информация от общ характер ....................... 14

7.2 Акумулатор ...................................................... 14

7.3 Почистване на машината и на двигателя......15

8.1 Поддръжка на инструмента за рязане ........ 15

8.2 Наточване на ножа за срязване на корда .... 16

9. ПРИБИРАНЕ ЗА СЪХРАНЕНИЕ .............................16

9.1 Прибиране на машината за съхранение ....... 16

9.2 Прибиране на акумулатора за съхранение .. 16

15.3 Раница за помещаване на акумулатора ....... 19

Разучете и свикнете с командите и с адекватното използване на машината. Научете се да изключвате бързо машината. Неспазването на предупрежденията и инструкциите може да причини инциденти и/ или сериозни наранявания.

• Никога не позволявайте машината да бъде използвана от деца или хора с намалени физически, сензорни или умствени способности или без опит и познания, както и от лица, които не са запознати достатъчно с инструкциите. Местните закони може да предвиждат минимална възраст за право на използване.

• Да не се използва машината когато потребителят е уморен или неразположен, или е взимал лекарства, наркотици, употребил алкохол или вредни вещества, влияещи на способността му за рефлекси и на вниманието му.

• Не забравяйте, че операторът или потребителят е отговорен за произшествия и непредвидени събития, които могат да настъпят за други хора или за тяхната собственост. Част от отговорността на потребителя е преценката на възможните рискове на терена, по който трябва да се работи, както и вземането на всички предпазни мерки, необходими за гарантиране на неговата безопасност и тази на другите хора, особено, когато се работи по наклони, неравни, хлъзгави или нестабилни терени.

• В случай, че искате да дадете или заемете машината на някого, убедете се, че потребителят се е запознал с инструкциите за експлоатация, съдържащи се в настоящото ръководство.

Лични предпазни средства (ЛПС)

• Носете предпазни прилепнали дрехи снабдени със защита против порязване, антивибрационни ръкавици, каска, защитни очила, маски против прах, антифони за предпазване на слуха и обувки против срязване с противохлъзгащи се подметки.

• Използването на акустични защити може да намали способността да се чуват евентуални предупреждения (викове или аларми). Бъдете много внимателни какво се случва около работната зона.

• Не носете шалове, ризи, колиета, гривни, дрехи с развяващи се части или снабдени с връзки, както и вратовръзки и висящи или широки аксесоари, които биха могли да се оплетат в машината или в предмети или материали, които се намират на работното място.

• Ако имате дълги коси, вържете ги по подходящ начин. Работна зона / Машина

Прегледайте внимателно цялата работна зона и отстранете всичко, което може да бъде изхвърлено от машината или може да повреди инструмента за рязане/въртящите се органи (камъни, клони, железни жици, кокали и т.н.).BG - 3

• Не използвайте машината в потенциално експлозивна атмосфера, при наличие на запалими течности, газове или прах. Електрическите уреди създават искри, които може да подпалят прах или изпарения.

• Работете само на дневна светлина или при добро изкуствено осветление и условия на добра видимост.

• Отдалечете хора, деца и животни от работната зона. Необходимо е децата да се наблюдават от друг възрастен.

• Убедете се, че няма други хора на поне 15 метра от радиуса на действие на машината или, поне на 30 метра при по-значителни рязания.

• Избягвайте да работите във влажна трева, когато вали дъжд и при бури с опасност от мълнии.

• Не излагайте машината на дъжд или на влажна околна среда. Водата, която прониква в инструмента, увеличава риска от електрически удар.

• Избягвайте, доколкото е възможно, работа на влажен и хлъзгав терен и неравни или стръмни места, които не осигуряват устойчива позиция на оператора по време на работа.

• Обърнете особено внимание на неравностите на земята (издатини, вдлъбнатини), наклони, скрити опасности и за наличието на евентуални опасности, които биха могли да ограничат видимостта.

• Бъдете особено внимателни близо до скали, изкопи или насипи.

• Работете напречно на наклона и никога по посока нагоре/ надолу, като обърнете особено внимание при промяна на посоката, като се уверите в стабилността на вашата опорна точка и стойте винаги в долната част на инструмента за рязане.

• Когато машината се ползва близо до път, внимавайте с движението.

• По време на работа машината трябва винаги да се държи здраво с две ръце, като задвижващия модул се намира отдясно на тялото, а групата за рязане е под нивото на колана. Не разтваряйте прекалено ръцете.

• Избягвайте контакт на тялото със заземени повърхности, като тръби, радиатори, кухненски печки, хладилници. Рискът от електрически удар се увеличава ако тялото е заземено.

• Заемете неподвижно и стабилно положение и бъдете винаги внимателни.

• Не тичайте никога, а ходете.

• Дръжте ръцете и краката си винаги далеч от инструмента за рязане, както по време на включването, така и по време на използване на машината.

• Внимание: инструмента за рязане продължава да се върти в продължение на няколко секунди и след неговото изключване или след изгасването на двигателя.

• Внимавайте за възможно излитане на материали, причинено от инструмента за рязане.

• Обърнете внимание да не ударите силно инструмента за рязане в чужди тела/препятствия. Ако инструмента за рязане срещне препятствие /предмет, това може да предизвика отскачане (kickback). Този контакт може да предизвика бързо отскачане в обратна посока, избутвайкиBG - 4 инструмента за рязане нагоре и към оператора. И в двата случая, отскокът може да предизвика загуба на контрол върху машината, което води до сериозни последствия. За да се избегне отскока, вземете необходимите предпазни мерки, които са изложени тук по-долу: – Дръжте машината здраво, с двете ръце и разположете вашето тяло и ръце в положение, което ви позволява да устойте на силите на противоудара. – Не протягайте ръцете много нагоре и не режете над линията на колана. – Използвайте единствено инструменти за рязане, указани от производителя. – Придържайте се към инструкциите на производителя, отнасящи се за поддръжката на инструмента за рязане.

с какъвто и да е инструмент, предназначен за рязане на кордата. В случай на счупвания или инциденти по време на работа, спрете незабавно двигателя и отдалечете машината по такъв начин, че да не предизвикате допълнителни щети; в случай на злополуки, свързани с телесни повреди или на трети лица, незабавно задействайте процедурите за първа помощ, които са подходящи за конкретната ситуация и се свържете с Медицинска структура за необходимото лечение. Отстранете старателно евентуални отпадъци, които могат да нанесат щети или увреждания на хора или животни, ако не бъдат забелязани. Продължителното излагане на вибрации може да доведе до увреждания и смущения на нервната и кръвоносната система (познати и като «Синдром на Рейно» или «бяла ръка»), особено за страдащите от смущения на кръвоносната система. Симптомите може да засягат ръцете, китките, пръстите и се проявяват със загуба на чувствителността, изтръпване, сърбеж, болка, загуба на цвят или структурни промени на кожата. Тези ефекти може да се усилят от ниските температури на околната среда и/или от прекалено стискане на дръжките. При проява на симптомите, трябва да се намали времето на употреба на машината и да се посъветвате с лекар. Ограничения са употреба

• Машината не трябва да се използва от хора, които не са в състояние да я държат здраво с две ръце и/или да стоят стабилно в равновесие на краката си по време на работа.

• Никога не сглобявайте метални режещи елементи. С тази машина е забранена употребата на метални или твърди ножове от какъвто и да е вид.

• Никога не използвайте машината с повредени, липсващи или неправилно поставени защити.

• Не използвайте машината, ако принадлежностите/ инструментите не са монтирани в предвидените места.

• Не изключвайте, не деактивирайте, не сваляйте или не модифицирайте наличните системи за безопасност/ микропревключватели.BG - 5

• Не използвайте електрическият инструмент, ако прекъсвачът не е в състояние да го включи или да го изключи нормално. Електрически инструмент, който не може да бъде включен от прекъсвача, е опасен и трябва да бъде поправен.

• Не подлагайте машината на прекалено натоварване и не използвайте машина с малък капацитет за тежка работа; използването на подходяща за целта машина намалява риска и увеличава производителността.

Извършването на правилна поддръжка и прибиране за съхранение, запазва безопасността на машината и нивото на нейната производителност.

• Никога не използвайте машината с износени или повредени части. Повредените или износени части трябва да бъдат заменени, а не поправени.

По време на регулиране на

обърнете внимание пръстите ви да не останат захванати между движещия се инструмент за рязане и неподвижните части на машината. Нивото на шум и вибрации, указано в настоящите инструкции, представлява максималните стойности при употреба на машината. Ползването на разцентрован елемент за рязане, прекалено високата скорост на движение, липсата на поддръжка, влияят чувствително на отделянето на шум и вибрации. Необходимо е, следователно, да се предприемат превантивни мерки за отстраняване на възможни щети, дължащи се на висок шум и вибрации; погрижете се за поддръжка на машината, слагайте антифони, правете паузи по време на работа. Прибиране за съхранение

• За да се намали опасността от пожар, не оставяйте съдове с остатъчен материал в помещението.

2.5 ОСТАТЪЧНИ РИСКОВЕ

Независимо, че са спазени всички предписания за безопасност, може да има някои допълнителни рискове: – опасност от нараняване на пръстите и ръцете, ако бъдат въвлечени във въртенето на режещата глава; – опасност от нараняване на краката, ако бъдат ударени от кордата на главата; – излитане на камъни

ЗАРЯДНО УСТРОЙСТВО ВАЖНО Следните правила за безопасност допълват предписанията за безопасност, които се съдържат в съответната книжка с инструкции на акумулатора и на зарядното устройство, приложено към машината.

• За зареждане на акумулатора използвайте единствено препоръчаните от производителя зарядни устройства. Неподходящо зарядноBG - 6 устройство може да причини електрически удар, прегряване или преливане на корозионна акумулаторна течност.

• Използвайте само акумулатори, специално предвидени за вашия уред. Използването на други акумулатори може да предизвика нараняване и опасност от пожар.

• Преди да поставите акумулатора, уверете се, че уредът е изключен. Монтирането на акумулатор във включен електрически уред може да предизвика злополуки.

• Съхранявайте неизползваните акумулатори далеч от кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да предизвикат късо съединение на контактите. Късо съединение между контактите на акумулатора може да доведе до изгаряне или пожари.

• Не използвайте зарядното устройство в места, където има наличие на пари, запалими вещества или върху лесно запалими повърхности, напр. хартия, плат и т.н. По време на зареждане зарядното устройство се загрява и може да причини пожар.

• По време на транспортиране на акумулаторите, внимавайте контактите да не се свържат помежду си и не използвайте метални контейнери за транспортирането.

ОКОЛНАТА СРЕДА Опазването на околната среда трябва да бъде съществен и приоритетен аспект при използването на машината, в полза на гражданското съжителство и на средата, в която живеем.

• Избягвайте да бъдете елемент на безпокойство по отношение на съседите. Използвайте машината само по разумно време (не рано сутрин или късно вечер, когато може да обезпокоите хората).

• Следвайте стриктно местните разпоредби за изхвърлянето на опаковки, износени части или каквато и да е част, силно замърсяваща околната среда; тези отпадъци не могат да бъдат изхвърляни в боклука, а трябва да бъдат отделяни и предавани в специалните центрове, където ще се осъществи рециклиране на материалите.

• Следвайте стриктно местните норми за изхвърлянето на отпадъчни материали.

• Когато я изваждате от експлоатация, не оставяйте машината в околната среда, а се обърнете към център за събиране на отпадъци, в съответствие с местните действащи разпоредби. Не изхвърляйте електрическите уреди заедно с битовите отпадъци. Според Европейската Директива 2012/19/ЕС за отпадъците от електрически и електронни апарати и влизането ѝ в действие в съответствие с националното законодателство, изхабените електрически апарати трябва да се събират разделно, за да бъдат оползотворени екологично съобразно. Ако електрическите уреди се изхвърлят на сметище или в земята, вредните вещества могат да достигнат водосъбиращите земни пластове и да навлязат в хранителната верига, увреждайки здравето ви. За по-задълбочена информация за изхвърлянето на този продукт, се свържетеBG - 7 с компетентната служба за изхвърляне на битови отпадъци или с дистрибутора на машината. В края на техния полезен жизнен цикъл, изхвърлете акумулаторите като подходите с необходимото внимание за опазване на околната среда. Акумулатора съдържа материал, който е опасен за Вас и околната среда. Той трябва да се свали и предаде отделно в приемателен пункт, който приема литиево- йонни акумулатори. Разделното събиране на използвани продукти и опаковки, позволява рециклиране на материалите и тяхното повторно използване. Повторното използване на рециклирани материали, помага за предотвратяване на замърсяването на околната среда и намалява използването на суровини.

И ПРЕДВИДЕНА УПОТРЕБА Тази машина е градински уред и по-точно преносима акумулаторна косачка/тример. Машината е съставена основно от мотор, който посредством един трансмисионен вал задейства инструмент за рязане (режещата глава). Инструмента за рязане работи в приблизително паралелна на терена равнина (в случай, че се използва като косачка) или почти перпендикулярно на терена (в случай, че се използва като тример). Операторът може да задейства основните команди, като се намира винаги на безопасно разстояние от инструмента за рязане.

3.1.1 Предвидена употреба

Тази машина е проектирана и конструирана за: – косенето на трева и не дървесна растителност (напр. по краищата на алеи, участъци с растителност, стени, огради или зелени пространства с ограничена повърхност); – оформяне на рязането, което е извършено с косачка; – използване само от един оператор.

3.1.2 Неподходяща употреба

Всяка друга употреба, различна от посочените по-горе, може да бъде опасна и да причини вреда на хора и/или вещи. В неподходящата употреба се включват (като неизчерпателен пример): – използване на машината за метене, като навеждате режещата глава. Мощността на двигателя може да изхвърли предмети и малки камъчета на 15 и повече метра, причинявайки щети или наранявайки хора; – подравняване на жив плет или други дейности, при които инструментът за рязане не се използва на нивото на земята; – рязане и надробяване на храсти, шубрак и цветя; – използване на машината за рязане на материали, които не са от растителен произход; – използване на машината с инструмент за рязане над линията на колана на оператора; – използване на машината в обществени градинки, паркове, спортни центрове, по черни пътища, полета и гори; – използване на инструменти за рязане, различни от тези изложените в таблица "Технически данни". Опасност от сериозни рани и наранявания. – използване на машината от повече от един човек. ВАЖНО Неуместното използване на машината води до отпадане на гаранцията и отхвърляне на каквато и да е отговорност на Производителя, като разходите произтичащи от нанесени щети или нараняване на самия потребител или на трети лица, са за сметка на потребителя.

3.1.3 Тип потребител

Тази машина е предназначена за използване от потребители, тоест непрофесионални оператори. Тази машина е предназначена да се използва като хоби.BG - 8

3.2 ЗНАЦИ ЗА БЕЗОПАСНОСТ

На машината са поставени различни символи (Фиг. 2). Тяхната функция е да напомнят на оператора за поведението, което трябва да се следва, за да я използва с необходимото внимание и предпазливост. Значение на символите:

Ако машината се използва неправилно, може да се окаже опасна за Вас и за другите

да използвате тази машина, прочетете упътването за употреба. Операторът, назначен на тази машина, из полз вана в нормални условия за ежедневна продължителна употреба, може да бъде изложен на степен на шум, равна или надвишаваща 85 dB (A). Използвайте акустични защити и очила. ОПАСНОСТ ОТ ИЗЛИТАЩИ

внимание на евентуални излитания на материали, предизвикани от инструмента за рязане, които могат да причинят тежки наранявания на хора или предмети.

По време на използване на машината отдалечете на поне 15 м всички хора или домашни животни. Не излагайте машината на дъжд (или на влага). ВАЖНО Повредените или нечетливите стикери трябва да се заменят с нови. Поискайте новите стикери от вашия оторизиран сервизен център.

3.3 ИДЕНТИФИКАЦИОНЕН

ЕТИКЕТ НА ПРОДУКТА На идентификационния етикет са посочени следните данни (Фиг. 1 ):

1. Ниво на звукова мощност

2. Маркировка за съответствие

Препишете идентификационните данни на машината на съответните места на етикета, който се намира отзад на корицата на ръководството. ВАЖНО Използвайте идентификационните данни, които са посочени на идентификационния етикет на продукта всеки път, когато се свързвате с оторизирана работилница. ВАЖНО Пример на декларацията за съответствие се намира на последните страници на ръководството.

3.4 ОСНОВНИ КОМПОНЕНТИ

Машината е изградена от следните основни компоненти, на които отговаря следната функционалност (Фиг.1 ): A. Задвижващ модул: предава движението на инструмента за рязане посредством един трансмисионен вал. B. Щанга: свързва задната ръкохватка в задвижващия модул. C. Инструмент за рязане: инструмент, предназначен за рязане на растителност.

1. Режеща глава (за корда): устройство

за рязане с найлонова корда. D. Защита на инструмента за рязане: предпазна защита, която пречи на евентуални предмети, събрани от инструментите за рязане да бъдат запратени далеч от машината. E. Предна ръкохватка: с полукръгла форма, позволява управление на машината. F. Задна ръкохватка: позволява управление на машината и на нея са разположени главните команди за включване/изключване/ускоряване. G. Акумулатор (ако не е доставен с машината, вж. гл.15 “принадлежности по заявка): доставя електрическа енергия на инструмента; неговите характеристики и правилата за употребата са описани в отделно ръководство.BG - 9 H. Зарядно устройство(ако не е доставено с машината, вж. гл.15 “принадлежности по заявка): устройство, което се използва за зареждане на акумулатора. Предлагат се два модела на зарядно устройство: H1 (бързо зарядно устройство); H2 (стандартно зарядно устройство).

I. Раница за помещаване на акумулатора

(принадлежност по поръчка. пар.15.3): устройство, което позволява разполагането на акумулаторите. J. Свързващ кабел: кабел, който ви позволява да свържете машината към акумулатора. K. Симулатор на акумулатор (принадлежност по поръчка. пар.15.4): уред, който ако е въведен в гнездото на машината, позволява ползването на раницата за помещаване на акумулатора.

ВАЖНО Нормите за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности. Заради складирането и транспорта, някои компоненти на машината не са сглобени във фабриката, а трябва да бъдат монтирани след отстраняване на опаковката, като се следват следните инструкции. Разопаковането и завършването на монтажа трябва да се извършат върху равна и здрава повърхност, с достатъчно пространство за движение на машината и преместване на опаковките, като използвате винаги подходящи инструменти. Да не се използва машината, преди да сте завършили операциите по монтирането, указани в раздел "МОНТАЖ".

4.1 КОМПОНЕНТИ ЗА МОНТИРАНЕ

В опаковката са включени компонентите за монтаж.

1. Отворете опаковката внимателно, като

внимавате да не загубите компонентите.

2. Вижте за справка документацията, която

е поставена в кутията, включително и настоящите инструкции.

3. Извадете от кутията всички

немонтирани компоненти.

4. Извадете машината от кутията.

5. Унищожете кутията и опаковките

в съответствие с местните разпоредби. Преди да извършите монтажа, проверете дали акумулаторът не е поставен в неговото гнездо.

4.2 МОНТАЖ НА ЩАНГАТА

– Вкарайте и натиснете долната част на щангата (Фиг. 3.A) в горната част (Фиг. 3.В), докато усетите щракване за блокиране в съответната позиция. Можете да демонтирате щангата, като натиснете бутон (Фиг. 3.C). Щангата може да се регулира по дължина (пар. 6.1.2).

4.3 МОНТАЖ НА ПРЕДНАТА РЪКОХВАТКА

– Поставете предната ръкохватка (Фиг. 4.A) върху опората (Фиг. 4.B), завийте ръкохватката с подходящия винт (Фиг. 4.C), стегнете гайката от обратната страна (Фиг. 4.D).

4.4 МОНТАЖ НА ЗАЩИТАТА НА

ИНСТРУМЕНТА ЗА РЯЗАНЕ Носете предпазни ръкавици. Всеки инструмент за рязане трябва да бъде комбиниран със специфична защита, както е указано в таблицата "Технически данни".

1. Позиционирайте защитата (Фиг. 5.A) в

съответствие с отворите, които се намират в основата на задвижващия модул (Фиг. 5.B).

На защитата на инструмента за рязане е поставен следният символ: Указва посоката на въртене на инструмента

ГРАНИЦАТА НА РЯЗАНЕ – Вкарайте и закачете двата краища на индикатора на границата на рязане (Фиг. 6.A) в съответните отвори, които се намират на задвижващия модул (Фиг. 6.B).BG - 10

4.6 ОБОРУДВАНЕ НА РАНИЦАТА ЗА

ПОМЕЩАВАНЕ НА АКУМУЛАТОРА (АКО Е ПРЕДВИДЕНО) Раницата за помещаване на акумулатора се доставя вече сглобена (Фиг. 1.I) и може да се откачи от опората на тирантите (Фиг. 7) и се пренася на ръка. За да откачите раницата за помещаване на акумулатора натиснете двата горни бутона (Фиг. 7.A). Отделенията на акумулаторите се намират от двете страни на раницата (Фиг. 8) На дясната страна на раницата са разположени:

• USB гнездо за зареждане на други устройства (например мобилни телефони) (Фиг. 9.C) За да се избегне висящ кабел, има проходи от двете страни и в задната част, през които да се прекара захранващият кабел.

ЗА АКТИВИРАНЕ/ДЕАКТИВИРАНЕ) Натискайки този бутон се активира и деактивира електрическата верига на машината (Фиг. 10.С). Светещ светодиод: електрическата верига на машината е активирана. Машината е готова за използване. И двата светодиода светят: машината работи (Фиг. 10.D). Изключени светодиоди: електрическата верига е напълно деактивирана. ВАЖНО По време на премествания, никога не поставяйте пръста върху бутона, за да се избегнат случайни задействания. Иконата "Внимание" (Фиг. 10.E) светва в случай на авария на машината (вижте идентификационната табелка за неизправности, пар. 14).

5.2 ЛОСТ ЗА УПРАВЛЕНИЕ

НА УСКОРИТЕЛЯ Позволява задействане/спиране на машината и едновременно с това включва/ изключва инструмента за рязане. Задействането на лоста за управление на ускорителя (Фиг. 10.А) е възможно, само ако едновременно с това се натисне лоста за безопасност на ускорителя (Фиг. 10.В). За задействане: – натиснете едновременно лоста за управление на ускорителя и лоста за безопасност на ускорителя. Задействането на машината предизвиква едновременно завъртане на инструмента за рязане. Машината се спира автоматично при освобождаването на лоста за управление на ускорителя.

5.3 ЛОСТ ЗА БЕЗОПАСНОСТ

НА УСКОРИТЕЛЯ Лостът за безопасност на ускорителя (Фиг. 10.B) позволява задействане на лоста за управление на ускорителя (Фиг. 10.A).

Нормите за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.

6.1 ПРЕДВАРИТЕЛНИ ОПЕРАЦИИ

Преди започване на работа трябва да се извършат серия от проверки и операции, за да се осигури пълноценна и безопасна работа:

1. уверете се, че акумулаторът не е

поставен в неговото гнездо;

2. поставете машината в хоризонтално

положение и здраво стъпила на земята;

3. регулирайте машината от ергономична

и функционална гледна точка, така че да се пригоди за ръста на потребителя и вида на работата (пар. 6.1.1 - пар. 6.1.4);

4. проверете акумулатора (пар. 6.1.5).BG - 11

6.1.1 Регулиране на предната ръкохватка

1. Разхлабете скобата (Фиг. 11.A);

2. плъзнете предната ръкохватка

докато намерите най-ергономичната позиция за оператора;

3. стегнете скобата.

6.1.2 Регулиране на дължината

1. Разхлабете ръчката (Фиг. 12.А)

като следвате посоката указана от стрелката - отключен катинар;

2. дръпнете или избутайте щангата

(Фиг. 12.B) до постигане на желаната дължина;

3. при завършване на регулирането,

затегнете добре ръчката като следвате посоката указана от стрелката - заключено катинарче.

6.1.3 Ориентиране на

инструмента за рязане Ориентирането на инструмента за рязане позволява да може да се работи преминавайки от режим на косачка в режим на тример и обратно. За работа в режим на тример: – Натиснете бутона (Фиг. 13.A); – завъртете инструмента за рязане (Фиг. 13.B) на 90°, като се уверите, че остава блокиран в съответната позиция. Винаги извършвайте операцията при спряна машина и спрян инструмент за рязане.

6.1.4 Регулиране на индикатора

на границата на рязане – Завъртете напред индикатора на границата на рязане (Фиг. 14.A), когато работите в близост до дървета, бордюри или огради, така че да избегнете съприкосновение с инструмента за рязане.

6.1.5 Проверка на акумулатора

Преди всяко използване: – проверете състоянието на зареждане на акумулатора като следвате упътванията, които се съдържат в книжката с инструкции на акумулатора.

1. Поставете акумулатора в едно от

гнездата на раницата за помещаване на акумулатора (Фиг. 8) като го натиснете докрай, докато усетите "щракване", което го заключва в положение и осигурява електрически контакт;

2. свържете кабела на раницата в

съответния контакт (Фиг. 9.A) и завъртете докато усетите "щракване", което заключва в положение и осигурява електрически контакт;

3. регулирайте ремъците и затворете

Извършете следните проверки за безопасност и проверете дали резултатите отговарят на посоченото в таблиците. Преди да използвате машината, извършвайте винаги проверки за безопасност.

Предмет Резултат Ръкохватки (Фиг. 1.E) Почистете, подсушете и фиксирайте правилно и здраво на машината. Защита на инструмента за рязане (Фиг. 1.D) Правилно и здраво фиксирана на машината, защитата не трябва да е износена /в лошо състояние или повредена. Винтове по машината Добре фиксирани (не разхлабени) Инструмент за рязане (Фиг. 1.C) Чист, не трябва да е повреден или изхабен Акумулатор (Фиг. 1.G) Не трябва да има повреди по неговата обвивка, нито изтичане на течност Отвори за преминаване на охлаждащ въздух (пар. 7.3) не трябва да бъдат

Машина Не трябва да има следи от повреждане или износване Лост за управление на ускорителя (Фиг. 10.A), лост за безопасност на ускорителя (Фиг. 10.B) Трябва да се движат свободно, а не да се форсират.BG - 12 Пробно управление Не се открива анормална вибрация. Няма анормален шум

6.2.2 Тест за функциониране на машината

в неговото гнездо (пар. 7.2.3);

2. натиснете предпазния

бутон (Фиг. 10.С) Светодиодът (Фиг. 10.D) трябва да светне (активирана електрическа верига).

рязане трябва да се движи.

2. Инструмента за рязане

3. Лостовете трябва да

се върнат автоматично и бързо в неутрално положение, а инструментът за рязане трябва да спре да се движи. Натиснете само лоста за управление на ускорителя (Фиг. 10.A). Лостът за управление на ускорителя остава блокиран. Ако един от резултатите се различава от указаното в таблиците, не е възможно използването на машината! Предайте машината в сервизен център за извършване на съответните проверки и поправка.

1. уверете се, че инструмента за рязане не

се опира в терена или в други предмети;

2. поставете правилно акумулатора в

неговото гнездо (Фиг. 16.B) (пар. 7.2.3);

3. едновременно с това задействайте

лоста за управление на ускорителя (Фиг. 10.A) и лоста за безопасност на ускорителя (Фиг. 10.B). ЗАБЕЛЕЖКА При всяко задействане се освобождава автоматично нова корда (пар. 6.4.2).

6.3.2 Включване със симулатор на

акумулатор (ако е предвиден)

1. уверете се, че инструмента за рязане не

се опира в терена или в други предмети;

2. поставете правилно симулатора

на акумулатора в гнездото му в машината (Фиг.16.J);

3. свържете кабела за свързване към

симулатора на акумулатора (Фиг.16.I);

4. изберете акумулатора, който да се

6. едновременно с това задействайте

лоста за управление на ножа (Фиг. 10.A) и предпазния прекъсвач (Фиг. 10.B).

ЗАБЕЛЕЖКА Преди да косите за първи път, трябва да се запознаете с машината и с най-подходящите техники на рязане, хванете здраво машината и извършете движенията, които се изискват за съответната работа. За да работите с машината процедирайте така, както е описано по-долу: – дръжте винаги машината здраво с двете ръце, като поддържате блока за рязане под линията на колана. ЗАБЕЛЕЖКА По време на работа, акумулатора е предпазен от пълно изтощаване чрез защитно устройство, което изключва машината и блокира функционирането ѝ. ЗАБЕЛЕЖКА Автономната работа на акумулатора (и следователно растителната повърхност, която може да се реже, преди презареждането на акумулатора) се обуславя от различни фактори (пар. 7.2.1). ЗАБЕЛЕЖКА Ако е включена, ако не работи в продължение на една минута, машината ще се изключи автоматично.

6.4.1 Техника на работа

Използвайте САМО найлонови корди. Употребата на метални жици, пластифицирани метални жици и/или неподходящи за главата, може да причини сериозни наранявания и поражения.BG - 13 a. Рязане в движение (Косене) – Уверете се, че инструмента за рязане е в режим на работа косачка (пар. 6.1.3); – Напредвайте с равномерен ход, с дъгообразно движение, приличащо на традиционно рязане, без да наклонявате режещата глава (главата за кордата) по време на тази операция (Фиг. 17). Първо пробвайте да режете на правилната височина в малка зона, за да получите после еднаква височина на рязане, поддържайки режещата глава (главата на кордата) на постоянно разстояние от земята. За по-тежки рязания може да е полезно да наклоните главата за кордата с около 30° на ляво. Не работете по този начин, ако има възможност за излитане на предмети, които може да навредят на хора или животни, или да причинят щети. b. Прецизно рязане (Подрязване) Дръжте машината леко наклонена, така че долната част на режещата глава (главата за кордата) да не докосва земята и линията на рязане да се намира в желаната точка, като държите винаги далеч от оператора инструмента за рязане. c. Рязане в близост до огради / основи – Регулирайте индикатора на границата на рязане (ако е предвиден, пар. 6.1.4); – Приближавайте бавно режещата глава до огради, колчета, скали, стени и т.н., не ги удряйте със сила (Фиг. 14). Ако кордата удари сериозно препятствие, може да се скъса или изхаби; ако се оплете в ограда, може рязко да се скъса. Във всеки случай, рязането около тротоари, основи, стени и т.н. може да доведе до по- голямо от нормалното износване на кордата. d. Рязане около дърветата – Регулирайте индикатора на границата на рязане (ако е предвиден, пар. 6.1.4); – Вървете около дървото от ляво на дясно, приближавайки се бавно към дънерите, така че да не се удари кордата в дървото, поддържайте главата за рязане леко наклонена напред. Имайте предвид, че найлоновата корда може да отреже или да повреди малките храсти и, че ударът на найлоновата корда със стъблото на храсти с мека кора може да повреди тежко растението.

6.4.2 Автоматично освобождаване

Тази машина разполага с глава с автоматично освобождаване на кордата. За освобождаване на нова корда:

1. спрете машината (пар. 6.6);

2. изчакайте две секунди и

задействайте отново машината. Диаметърът на рязане е настроен на 30 cm. Повторете процедурата, докато дължината на кордата не достигне ножа за отрязване на кордата (Фиг. 18.А), който ще отреже после евентуалната излишна дължина.

6.5 СЪВЕТИ ЗА ИЗПОЛЗВАНЕТО

По време на използване отстранявайте периодично тревата, която се обвива около машината, за да се избегне прегряване на двигателя (Фиг. 1.A), дължащо се на заплитане на трева под защитата на инструмента за рязане (Фиг. 1.D). Процедирайте по следния начин: – спрете машината (пар. 6.6); – свалете акумулатора (пар. 7.2.2); – носете работни ръкавици; – отстранете оплетената трева с отвертка, за да позволите правилното охлаждане на мотора.

За спиране на машината:

2. Изчакайте спирането на

инструмента за рязане. След спирането на машината, са нужни няколко секунди, преди спирането на инструмента за рязане. ВАЖНО Винаги спирайте машината по време на премествания между различните работни зони.

• Свалете акумулатора от гнездото му и пристъпете към неговото презареждане (пар. 7.2.2).BG - 14

• Оставете двигателя да се охлади, преди да приберете машината за съхранение в някакво помещение.

• Извършете почистване (пар. 7.3).

• Проверете дали няма разхлабени или повредени компоненти. Ако е необходимо, сменете повредените компоненти и затегнете евентуални разхлабени винтове и болтове или се свържете с оторизиран сервизен център.

6.7.2 След употреба със симулатор на

за помещаване на акумулатора на "OFF" (Фиг. 9.B);

3. свалете раницата за помещаване

4. изключете свързващия кабел

от симулатора на акумулатора (Фиг.19.I) и от раницата (фиг. 9.A)

5. свалете акумулатора от раницата

(Фиг. 20) и се погрижете за неговото зареждане (пар. 7.2.2);

6. оставете двигателя да се охлади,

преди да приберете машината за съхранение в някакво помещение;

7. извършете почистване (пар. 7.3);

8. Проверете дали няма разхлабени

или повредени компоненти. Ако е необходимо, сменете повредените компоненти и затегнете евентуални разхлабени винтове и болтове или се свържете с оторизиран сервизен център. ВАЖНО Винаги сваляйте акумулатора (пар. 7.2.2) всеки път, когато машината не се използва или се оставя без наблюдение.

Нормите за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности. Преди да започнете каквато и да била работа по поддръжката:

• свалете акумулатора от гнездото му и пристъпете към неговото презареждане (пар. 7.2.2);

• оставете двигателя да се охлади, преди да приберете машината за съхранение в някакво помещение;

• Носете подходящо облекло, работни ръкавици и предпазни очила;

• Прочетете съответните инструкции. – Честотата и вида на намесите са обобщени в "Таблица на операциите по поддръжката" (гл. 13). Таблицата има за цел да Ви помогне при поддържането на работоспособността и безопасността на Вашата машина. В нея са посочени основните намеси и периодичността, предвидена за всяка от тях. Извършете съответното действие при първото изтичане на скока. – Използването на неоригинални резервни части и принадлежности може да има отрицателно въздействие върху работата и безопасността на машината. Производителят не поема никаква отговорност в случай на повреда или нараняване, причинени от тези продукти. – Оригиналните резервни части се доставят от сервизи и оторизирани дилъри. ВАЖНО Всички операции по поддръжката и регулирането, които не са описани в това ръководство, трябва да се извършват от Вашия дистрибутори или от специализиран сервизен център.

Автономната работа на акумулатора (и следователно растителната повърхност, която може да се обработи, преди презареждането на акумулатора) се обуславя основно от: a. фактори на околната среда, които довеждат до изразходване на по- голямо количество енергия: – рязане на плътна, висока и влажна растителност; b. поведение на оператора, което трябва да избягва: – често включване и изключване по време на работа; – прилагане на неподходяща техника на рязане спрямо работата, която трябва да се извърши (пар. 6.4.1). За оптимизиране на автономната работа на акумулатора е необходимо винаги:

• тревата да се режете, когато е суха;

• да се използва подходяща техника за работата, която трябва да се извършва (пар.6.4.1). Ако се желае да се използва машината за по- дълги периоди на работа спрямо позволеното за стандартен акумулатор, е възможно:

• да се закупи втори стандартен акумулатор за незабавна смяна на изтощения акумулатор, без това да компрометира продължителността на използване;BG - 15

• да се закупи акумулатор, който позволява по-продължителна автономна работа спрямо стандартния акумулатор (пар. 15.1).

7.2.2 Сваляне и презареждане

1. Натиснете бутона за заключване

на мястото на акумулатора върху машината (Фиг. 19.A) или върху раницата (Фиг. 20. A) (ако е предвидено);

2. свалете акумулатора от машината (Фиг. 19.B)

или от раницата за помещаване на акумулатора (Фиг. 20.B) (ако е предвиден);

3. поставете акумулатора (Фиг. 21.А)

в неговото гнездо на зарядното устройство (Фиг. 21.B);

4. свържете зарядното устройство (Фиг. 21.C)

към електрически контакт с напрежение, съответстващо с указаното на табелката.

5. пристъпете към пълното зареждане

като следвате указанията, съдържащи се в книжката с инструкции на акумулатора/зарядното устройство. ЗАБЕЛЕЖКА Акумулаторът е снабден с предпазител, който възпрепятства зареждането, ако околната температура не е между 0 и +45 °C. ЗАБЕЛЕЖКА Акумулаторът може да се презарежда във всеки момент, даже частично, без риск от повреда.

7.2.3 Монтиране на акумулатора

на машината След като завърши зареждането:

1. свалете акумулатора (Фиг. 22.А) от гнездото

на зарядното устройство (Фиг. 22.B) (избягвайки да го държите под зареждане дълго време след презареждане);

2. изключете зарядното устройство

(фиг. 22C) от ел. мрежата;

3. поставете акумулатора в гнездото му,

поставено на машината (Фиг. 23.A) или в едно от гнездата на раницата за помещаване на акумулатора (Фиг. 8) (ако е предвидено);

4. натиснете до дъно акумулатора

докато усетите "щракване", което заключва в положение и осигурява електрически контакт.

• Почиствайте винаги машината след използване като използвате чиста кърпа, навлажнена в неутрален почистващ препарат.

• Отстранявайте всякаква следа от влага, като си послужите с мека и суха кърпа. Влагата може да предизвика рискове от токови удари.

• Не използвайте агресивни почистващи препарати или разтворители за почистване на пластмасовите части или ръкохватките.

• За да се намали рискът от пожар, почиствайте машината и особено двигателя от остатъци от трева, листа или излишна грес.

• За да се избегни прегряване и повреждане на двигателя или акумулатора, проверявайте винаги дали аспирационните решетки на охлаждащия въздух са чисти и свободни от отпадъци.

• Не използвайте струи вода и избягвайте да мокрите двигателя и електрическите части.

7.4 ФИКСИРАЩИ ГАЙКИ И ВИНТОВЕ

• Поддържайте затегнати гайките и винтовете, за да сте сигурни, че машината се намира винаги в състояние да функционира безопасно.

• Проверявайте редовно дали ръкохватките са закрепени здраво.

8. ИЗВЪНРЕДНА ПОДДРЪЖКА

Преди да започнете каквато и да била работа по поддръжката:

• свалете акумулатора от гнездото му и пристъпете към неговото презареждане (пар. 7.2.2);

• оставете двигателя да се охлади, преди да приберете машината за съхранение в някакво помещение;

• Носете подходящо облекло, работни ръкавици и предпазни очила;

• Прочетете съответните инструкции. Внимание! Опасност от наранявания поради движещи се опасни компоненти!

ИНСТРУМЕНТА ЗА РЯЗАНЕ На тази машина е предвидена употребата на въртящи се инструменти за рязане, чийто код е указан в таблицата "Технически данни". Имайки предвид еволюцията на продукта, указаните в таблицата "Технически данни" на инструменти за рязане могат да бъдат заменени в течение на времето с други, с аналогични характеристики за взаимозаменяемост и безопасност при функциониране.BG - 16 Не пипайте инструмента за рязане, докато не се свали акумулатора и инструментът за рязане не е напълно неподвижен.

8.1.1 Смяна на бобината на

1. Натиснете двете странични езичета

3. поставете нова бобина (Фиг. 25.A), като се

погрижите да изкарате края на кордата през отвора на главата (Фиг. 25.B);

4. Монтирайте отново капака (Фиг.

25.C) като натиснете двете странични езичета (Фиг. 25.D) в отворите на режещата глава (Фиг. 25.E).

8.1.2 Смяна на кордата на режещата глава

1. Свалете бобината (пар. 8.1.1);

2. извадете кордата, която е останала отвътре;

3. използвайте само корда с диаметър

1,6 mm и отрежете една дължина от 3 м.

4. изравнете кордите, които излизат от двата

отвора, да бъдат с една и съща дължина;

5. вкарайте края на кордата в отвора,

разположен отвътре на бобината (Фиг. 26.A) и го извадете от срещуположния отвор;

6. навийте кордата по посока на часовниковата

стрелка, както е указано от стрелките (Фиг. 26.B) и я оставете да се подава приблизително 15 cm от бобината;

7. закачете кордата на едно от местата

предназначени за захващане (Фиг. 26.C) предвидени на бобината;

8. поставете отново бобината на място

1. Свалете ножа за срязване на

корда (Фиг. 18.A) от защитата на инструмента за рязане (Фиг. 18.B), като развиете винтовете (Фиг. 18.C);

2. Фиксирайте ножа за срязване на корда в

менгеме и пристъпете към наточване, като използвате плоска пила и внимавате да запазите оригиналния ъгъл на рязане;

3. монтирайте отново ножа за срязване

но корда (Фиг. 18.A) върху защитата на инструмента за рязане (Фиг. 18.B).

9. ПРИБИРАНЕ ЗА СЪХРАНЕНИЕ

ВАЖНО Нормите за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.

9.1 ПРИБИРАНЕ НА МАШИНАТА

ЗА СЪХРАНЕНИЕ Когато машината трябва да се прибере за съхранение:

• свалете акумулатора от гнездото му и пристъпете към неговото презареждане (пар. 7.2.2);

• оставете двигателя да се охлади, преди да приберете машината за съхранение в някакво помещение;

• извършете почистване (пар. 7.3);

• Проверете дали няма разхлабени или повредени компоненти. Ако е необходимо, сменете повредените компоненти и затегнете евентуални разхлабени винтове и болтове или се свържете с оторизиран сервизен център;

• Приберете машината за съхранение: – в сухо помещение; – защитена от неблагоприятни атмосферни явления; – на място, недостъпно за деца, – като се уверите, че сте свалили ключът или инструментите използвани за поддръжката.

9.2 ПРИБИРАНЕ НА АКУМУЛАТОРА

ЗА СЪХРАНЕНИЕ Акумулатора трябва да се съхранява на сянка, на хладно и в среда без влага. ЗАБЕЛЕЖКА В случай на продължително неизползване, зареждайте акумулатора на всеки два месеца, за да удължите неговият жизнен цикъл.

10. ПРЕМЕСТВАНЕ И ТРАНСПОРТИРАНЕ

Всеки път, когато трябва да премествате или транспортирате машината, е необходимо: – спрете машината (пар. 6.6); – свалете акумулатора от гнездото му и пристъпете към неговото презареждане (пар. 7.2.2); – Носете здрави работни ръкавици; – хващайте машината единствено за дръжките и насочете уреда за рязане в посока обратна на придвижването. Когато се транспортира машината с транспортно средство е необходимо: – машината да се позиционира така, че да не представлява опасност за никого.BG - 17

Това ръководство предоставя всички упътвания, необходими за управлението на машината и за извършване на правилна основна поддръжка от потребителя. Всички операции по регулирането и поддръжката, които не са описани в това ръководство, трябва да бъдат извършвани при Вашия дистрибутор или в специализиран център за обслужване, който разполага с необходимите познания и инструменти за правилното извършване на работата, като се запази степента на безопасност и първоначалното състояние на машината. Операции, извършени от некомпетентни лица или фирми водят до отпадане на всякаква гаранция и всякакво задължение или отговорност на Производителя.

• Само оторизирани работилници за техническо обслужване могат да извършват поправки и поддръжка, когато машината е в гаранция.

• Оторизираните работилниците за техническо обслужване използват единствено оригинални резервни части. Оригиналните резервни части и принадлежности са специално разработени за машините.

• Неоригиналните резервни части и принадлежности не са одобрени за използване; използването на неоригинални резервни части и принадлежности води до отпадане на гаранцията.

• Препоръчва се да закарате машината веднъж в годината в оторизирана работилница за техническо обслужване, за извършване на поддръжка, техническо обслужване и проверка на предпазните устройства.

12. ГАРАНЦИОННО ПОКРИТИЕ

Гаранцията покрива всички дефекти на материали, както и производствени дефекти. Ползвателят трябва да следва внимателно всички предоставени инструкции в приложената документация. Гаранцията не покрива вреди/ щети дължащи се на:

• непознаване на придружаващата документация;

• неправилно използване и монтаж или несвойствено използване;

• използване на неоригинални резервни части;

• Използване на принадлежности, които не са доставени или такива, които не са одобрени от производителя. Освен това, гаранцията не покрива:

• нормалното износване на износващи се материали като инструменти за рязане, предпазни болтове; Нормално износване. Ползвателят е защитен от действащото национално законодателство. Правата на ползвателя предвидени от действащото национално законодателство по никакъв начин не се ограничават от настоящата гаранция.

13. ТАБЛИЦА НА ОПЕРАЦИИТЕ ПО ПОДДРЪЖКАТА

Операция Периодичност Забележки

Проверка на всички фиксирания Преди всяко използване пар. 7.4 Проверки за безопасност / Проверка на командите Преди всяко използване пар. 6.2 Проверка на защитата на инструмента за рязане. Преди всяко използване пар. 6.2.1 Проверка на инструмента за рязане Преди всяко използване пар. 6.2.1 Проверка на състоянието на зареждане на акумулатора Преди всяко използване * Зареждане на акумулатора В края на всяко използване пар. 7.2.2

Почистване на машината и на двигателя В края на всяко използване пар. 7.3 Проверка за евентуални щети по машината. Ако е необходимо, се свържете се с оторизиран сервизен център. В края на всяко използване -

• Вижте за справка ръководството на акумулатора/зарядното устройство.BG - 18

лост за управление на ускорителя и предпазен лост на ускорителя, машината не се задейства и инструмента за рязане не се върти Липсващ акумулатор или не е поставен правилно Убедете се, че сте поставили правилно акумулатора (пар. 7.2.3) Изтощен акумулатор Проверете състоянието на зареждане и презаредете акумулатора (пар. 7.2.2) Отделящата се щанга не е вкарана изцяло и правилно в нейното гнездо Уверете се, че отделящия се прът е монтиран и вкаран правилно (пар. 4.2) Дефектни лост за управление на ускорителя/предпазен лост на ускорителя Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център. Повредена машина Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.

Захваната трева под защитата на инструмента за рязане Отстранете захванатата трева (пар. 6.5)

3. Около задвижващия

модул и около режещата глава (главата на кордата) се натрупва трева Тревата се реже твърде ниско Режете тревата с движение отгоре надолу, за да се избегне нейното натрупване.

освобождава, когато се използва автоматичното освобождаване Кордата е залепена върху себе си Смажете със силиконов спрей Няма достатъчна корда върху бобината или изразходвана корда Сменете бобината (гл. 8.1.1) или кордата (гл. 8.1.2) Кордата е изхабена и е твърде къса Освободете ръчно кордата (гл. 6.4.2) Кордата се е заплела в бобината или се е скъсала отвътре Отстранете кордата от бобината и и я навийте отново (гл. 8.1.2)

5. Инструмента за рязане

влиза в контакт с чуждо тяло. - Спрете машината, свалете акумулатора и: - проверете щетите; - проверете дали има разхлабени части и ги затегнете; - извършете смени или поправки в оторизиран сервизен център.

6. Чува се шум и/или се

усещат прекалени вибрации по време

Разхлабени или повредени части. Спрете машината, свалете акумулатора и: - проверете щетите; - проверете дали има разхлабени части и ги затегнете; - извършете смени или поправки в оторизиран сервизен център.

7. По време на работа,

излиза пушек от машината Повредена машина Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.

работа на акумулатора Тежки условия на използване с по-голямо поглъщане на ток Оптимизирайте използването (пар. 7.2.1) Капацитета на акумулатора не е достатъчен за работните нужди Използвайте втори акумулатор или акумулатор с по-голям капацитет (пар. 15.1) Намаляване (деградация) на капацитета на акумулатора Закупете нов акумулаторBG - 19 НЕИЗПРАВНОСТ ВЪЗМОЖНА ПРИЧИНА РЕШЕНИЕ

9. Зарядното устройство

не извършва зареждане на акумулатора Акумулатора не е включен правилно в зарядното Проверете дали включването е правилно (пар. 7.2.3) Неподходящи условия на околната среда Извършете зареждането в среда с подходяща температура (вижте книжката с инструкции на акумулатора/ зарядното устройство) Мръсни контакти Почистете контактите Липса на напрежение в зарядното

Проверете дали щепсела е поставен в контакта и дали има напрежение в електрическия контакт Дефектно зарядно устройство Заменете го с оригинална зарядно

Ако неизправността продължава, вижте за справка ръководството на акумулатора/зарядното устройство

индикатор (Фиг. 10.E) свети постоянно Неуспешен самоконтрол Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.

Грешка в комуникацията на акумулаторната батерия Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център. Блокиран ротор Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.

Оптимизирайте употребата на машината. Ако неизправностите продължават след прилагане на описаните решения, свържете се с вашия дилър.

Налични са акумулатори с различен капацитет, за приспособяване към специфични работни нужди (фиг. 27). Списъкът на хомологираните акумулатори за тази машина е даден в таблицата "Технически данни".

15.2 ЗАРЯДНО УСТРОЙСТВО

ЗА АКУМУЛАТОРА Устройство, което се използва за зареждане на акумулатора: бързо (Фиг. 28.A), стандартно (Фиг. 28.B).

15.3 РАНИЦА ЗА ПОМЕЩАВАНЕ

НА АКУМУЛАТОРА Устройство, което позволява помещаването на два акумулатора и доставя електрически ток, необходим за работата на машината. Доставя се с кабела за свързване към машината (Фиг. 1.I) и със селектор (Фиг. 9.B), който ви позволява да изберете един от двата акумулатора (позиция "1" и "2") и "OFF".

ред, който ако е въведен в гнездото на машината, позволява ползването на раницата за помещаване на акумулатора.BS - 1 PAŽNJA!: PRIJE UPOTREBE MAŠINE TREBA DA PAŽLJIVO PROČITATE OVU KNJIŽICU. Čuvajte za buduće potrebe.

1. Ниво на акустична моќност

соодветно на отворите на електричната единица (Сл. 5.B).

6.2.2 Тест за работата на машината

(Превод на оригиналните упатства)

ЕО декларация за съответствие (Директива Машини 2006/42/ЕО, Приложение II, част А)

2. На собствена отговорност декларира, че

машината: тревен тример/тример захранвани - рязане на трева а) Вид / Базисен модел б) Месец / година на производство в) Сериен номер г) Мотор: акумулатор

3. Е в съответствие със спецификата на

директивите: д) Сертифициращ орган е) ЕО изследване на вида

4. Базирано на хармонизираните норми

ж) Ниво на измерена акустична мощност и) Гарантирано ниво на акустична мощност й) Широчина на косене р) Лице, упълномощено да състави Техническата Документация: o) Място и дата ET ( Algupärase kasutusjuhendi tõlge)

ЕО декларация за съответствие (Директива Машини 2006/42/ЕО, Приложение II, част А)

2. На собствена отговорност декларира, че

машината: тревен тример/тример захранвани - рязане на трева а) Вид / Базисен модел б) Месец / година на производство в) Сериен номер г) Мотор: акумулатор

3. Е в съответствие със спецификата на

директивите: д) Сертифициращ орган е) ЕО изследване на вида

4. Базирано на хармонизираните норми

ж) Ниво на измерена акустична мощност и) Гарантирано ниво на акустична мощност й) Широчина на косене р) Лице, упълномощено да състави Техническата Документация: o) Място и дата
