BRUKSANVISNING Solution G iFix CYBEX

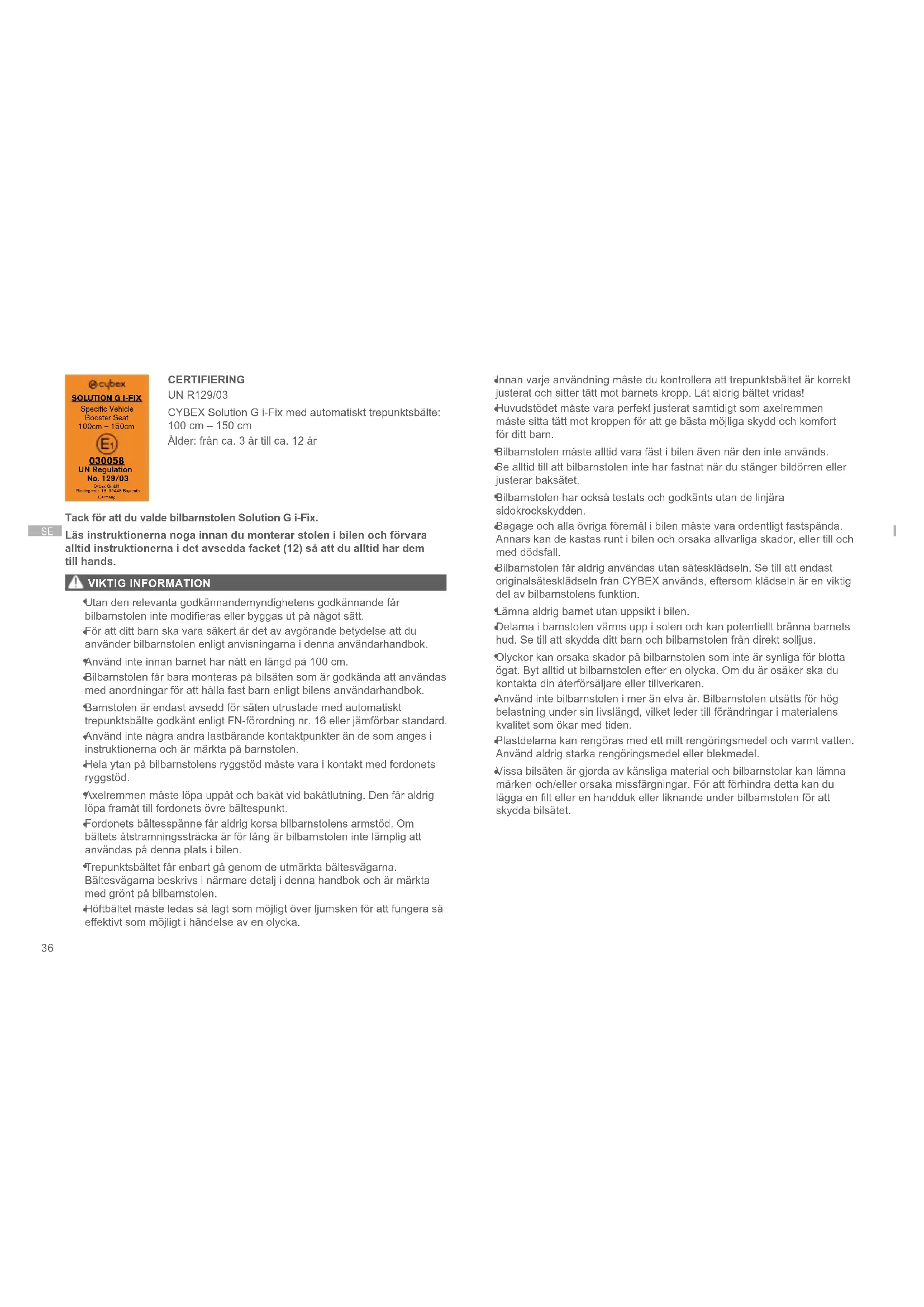

CERTIFIERING UN R129/03 CYBEX Solution G i-Fix med automatiskt trepunktsbälte: 100 cm – 150 cm Ålder: från ca. 3 år till ca. 12 år Tack för att du valde bilbarnstolen Solution G i-Fix. Läs instruktionerna noga innan du monterar stolen i bilen och förvara alltid instruktionerna i det avsedda facket (12) så att du alltid har dem till hands. VIKTIG INFORMATION

Utan den relevanta godkännandemyndighetens godkännande får bilbarnstolen inte modieras eller byggas ut på något sätt.

För att ditt barn ska vara säkert är det av avgörande betydelse att du använder bilbarnstolen enligt anvisningarna i denna användarhandbok.

Använd inte innan barnet har nått en längd på 100 cm.

Bilbarnstolen får bara monteras på bilsäten som är godkända att användas med anordningar för att hålla fast barn enligt bilens användarhandbok.

Barnstolen är endast avsedd för säten utrustade med automatiskt trepunktsbälte godkänt enligt FN-förordning nr. 16 eller jämförbar standard.

Använd inte några andra lastbärande kontaktpunkter än de som anges i instruktionerna och är märkta på barnstolen.

Hela ytan på bilbarnstolens ryggstöd måste vara i kontakt med fordonets ryggstöd.

Axelremmen måste löpa uppåt och bakåt vid bakåtlutning. Den får aldrig löpa framåt till fordonets övre bältespunkt.

Fordonets bältesspänne får aldrig korsa bilbarnstolens armstöd. Om bältets åtstramningssträcka är för lång är bilbarnstolen inte lämplig att användas på denna plats i bilen.

Trepunktsbältet får enbart gå genom de utmärkta bältesvägarna. Bältesvägarna beskrivs i närmare detalj i denna handbok och är märkta med grönt på bilbarnstolen.

Höftbältet måste ledas så lågt som möjligt över ljumsken för att fungera så e󰀨ektivt som möjligt i händelse av en olycka.

Innan varje användning måste du kontrollera att trepunktsbältet är korrekt justerat och sitter tätt mot barnets kropp. Låt aldrig bältet vridas!

Huvudstödet måste vara perfekt justerat samtidigt som axelremmen måste sitta tätt mot kroppen för att ge bästa möjliga skydd och komfort för ditt barn.

Bilbarnstolen måste alltid vara fäst i bilen även när den inte används.

Se alltid till att bilbarnstolen inte har fastnat när du stänger bildörren eller justerar baksätet.

Bilbarnstolen har också testats och godkänts utan de linjära sidokrockskydden.

Bagage och alla övriga föremål i bilen måste vara ordentligt fastspända. Annars kan de kastas runt i bilen och orsaka allvarliga skador, eller till och med dödsfall.

Bilbarnstolen får aldrig användas utan sätesklädseln. Se till att endast originalsätesklädseln från CYBEX används, eftersom klädseln är en viktig del av bilbarnstolens funktion.

Lämna aldrig barnet utan uppsikt i bilen.

Delarna i barnstolen värms upp i solen och kan potentiellt bränna barnets hud. Se till att skydda ditt barn och bilbarnstolen från direkt solljus.

Olyckor kan orsaka skador på bilbarnstolen som inte är synliga för blotta ögat. Byt alltid ut bilbarnstolen efter en olycka. Om du är osäker ska du kontakta din återförsäljare eller tillverkaren.

Använd inte bilbarnstolen i mer än elva år. Bilbarnstolen utsätts för hög belastning under sin livslängd, vilket leder till förändringar i materialens kvalitet som ökar med tiden.

Plastdelarna kan rengöras med ett milt rengöringsmedel och varmt vatten. Använd aldrig starka rengöringsmedel eller blekmedel.

Vissa bilsäten är gjorda av känsliga material och bilbarnstolar kan lämna märken och/eller orsaka missfärgningar. För att förhindra detta kan du lägga en lt eller en handduk eller liknande under bilbarnstolen för att skydda bilsätet.37

PRODUKTDELAR (1) Ryggstöd (2) Justerbart huvudstöd (3) Bältesstol (4) Höjdjustering av huvudstöd (5) Axelbältets spår (6) Linjärt sidokrockskydd (L.S.P.) (7) Höftbältets spår (8) ISOFIX-låsarmar (9) ISOFIX-fästpunkter (10) ISOFIX-frigöringsknappar (11) ISOFIX-säkerhetsindikator (12) Förvaringsfack för användarhandboken (13) Frigöringsknapp för sidokrockskyddet (14) Knapp för lägesjustering (15) Lutningsbart huvudstöd

KORREKT POSITION I BILEN

Med indragna ISOFIX-låsarmar (8) kan bilbarnstolen användas på bilsäten utrustade med trepunktsbälte med bältesförsträckare. Se den bifogade listan över godkända fordon för användning av ISOFIX. Den senaste versionen nns på www.cybex-online.com. Om barnet är längre än 135 cm kan kompatibiliteten mellan Solution G i-Fix och ditt fordon försämras. Kontrollera om bilbarnstolen kan användas utan begränsningar med alla huvudstödslägen genom att gå igenom listan över fordonstyper. I undantagsfall kan bilbarnstolen även användas i framsätet. Följ alltid rekommendationerna från fordonets tillverkare.

• Kontrollera alltid att ryggstöden i bilen är låsta i upprätt läge.

• När bilbarnstolen monteras i det främre passagerarsätet ska sätet alltid skjutas så långt bak som möjligt utan att det påverkar bältesdragningen.

2. Före installation måste du se till att bilbarnstolen är i sittposition.

3. Frigör ISOFIX-frigöringsknapparna (10) så att det går att dra ut ISOFIX-

ISOFIX-frigöringsknapparna kan frigöras fristående från varandra så att ISOFIX-låsarmarna kan ställas in var för sig.

4. Fäll ut ISOFIX-låsarmarna (8) från basen så långt det går.

5. Placera bilbarnstolen på ett lämpligt säte i bilen.

6. Skjut in ISOFIX-låsarmarna (8) i ISOFIX-fästpunkterna (9) tills de fastnar

med ett högt klickande ljud. De två ISOFIX-säkerhetsindikatorerna (11) kommer att slå över från rött till grönt.

7. Kontrollera att stolen sitter säkert genom att försöka dra loss den från

ISOFIX-fästpunkterna (9).

8. Skjut bilbarnstolen mot bilsätets ryggstöd tills den ligger rakt mot ryggstödet.

Om bilens huvudstöd är i vägen drar du det så långt upp det går eller tar bort det helt (utom för bakåtvända säten).

9. Du kan placera stolen i ett upprätt eller lutande läge genom att trycka på

knappen för lägesjustering (14) och ytta sätet framåt eller bakåt.

TA UT BILBARNSTOLEN UR FORDONET

Utför monteringsstegen i omvänd ordning.

1. Lås upp ISOFIX-låsarmarna (8) på båda sidorna genom att trycka på

ISOFIX-frigöringsknapparna (10) och dra tillbaka dem samtidigt.

2. Dra bort stolen från ISOFIX-fästpunkterna (9).

3. Ta bort bilbarnstolen och tryck tillbaka ISOFIX-låsarmarna (8) helt till deras

transportlägen. JUSTERAHUVUDSTÖDET Det justerbara huvudstödet (2) kan justeras med justeringshandtaget (4) på baksidan av huvudstödet (2). Justera huvudstödet så att det är max. 2 cm (ungefär 2 ngrars bredd) mellan barnets axlar och huvudstödet.

Huvudstödets höjd kan fortfarande justeras när bilbarnstolen är monterad i bilen.

1. Placera höftbältet i de gröna höftbältesspåren (7) på bilsätet.

2. Dra i axelremmen för att dra åt höftbältet.

3. På sidan av bilbarnstolen bredvid bältesspännet måste axelremmen och

höftbältet föras ihop i höftbältets spår (7).

4. För in axelremmen genom axelremmens spår (5) tills den sitter i

5. Se till att axelremmen löper över barnets nyckelben och inte vidrör barnets

hals. Justera vid behov huvudstödets höjd (2) för att ändra bältets läge.

JUSTERA LUTNINGSLÄGET

1. Om du vill luta sätet bakåt trycker du på knappen för lägesjustering (14) på

undersidan av främre delen av bältesstolen (3).

2. För att lyfta upp sätet till sittläge igen trycker du på knappen för lägesjustering

(14) igen och för sätet uppåt med lätt tryck mot bältesstolen (3). LINJÄRT SIDOKROCKSSKYDD (L.S.P.) Om det linjära sidoskyddet (6) tar i dörren eller om det påverkar det utrymme som nns kvar på passagerarsätet kan det tas bort. Du gör det genom att trycka på frigöringsknappen (13). För att komma åt denna knapp måste ryggstödets klädsel tas bort. Om du vill sätta tillbaka det linjära sidokrockskyddet (6) på stolen följer du instruktionerna för borttagning i omvänd ordning. LUTNINGSBARTHUVUDSTÖD Det lutningsbara huvudstödet (15) förhindrar att barnets huvud tippar framåt på ett farligt sätt medan det sover. Det kan ställas in i tre olika lägen. Skjut det lutningsbara huvudstödet (15) framåt tills önskat läge nås.

Barnets huvud ska alltid vara i kontakt med det lutningsbara huvudstödet. TA BORT OCH SÄTTA TILLBAKA STOLENS KLÄDSEL Bilbarnstolens klädsel består av tre delar (huvudstöd, ryggstöd och bältesstol). De hålls på plats på era ställen av tryckknappar och elastiska band. När alla fästen har lossats kan du ta av de enskilda delarna av klädseln. För att sätta tillbaka klädseln på bilbarnstolen ska du följa instruktionerna för att ta av den i omvänd ordning.

Klädseln får tvättas i högst 30 °C med skonsamt tvättprogram. I annat fall riskerar klädseln att missfärgas. Tvätta klädseln separat och torka den inte i torktumlare eller i direkt solljus.

TILLVERKARENSGARANTIOCHFÖRESKRIFTERRÖRANDE

AVFALLSHANTERING CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Tyskland) ger dig 3 års garanti på den här produkten. Garantin gäller i landet där produkten först såldes av en återförsäljare till en kund. Garantibestämmelserna och all information som krävs för att göra ett garantianspråk nns på vår hemsida go.cybex-online.com/manufacturer-warranty-car-seats. Om en garanti visas i varans beskrivning förblir dina juridiska rättigheter gentemot oss avseende fel opåverkade. Följ alla tillämpliga lagar i ditt land när du kastar produkten.39
