KASUTUSJUHEND Solution G iFix CYBEX

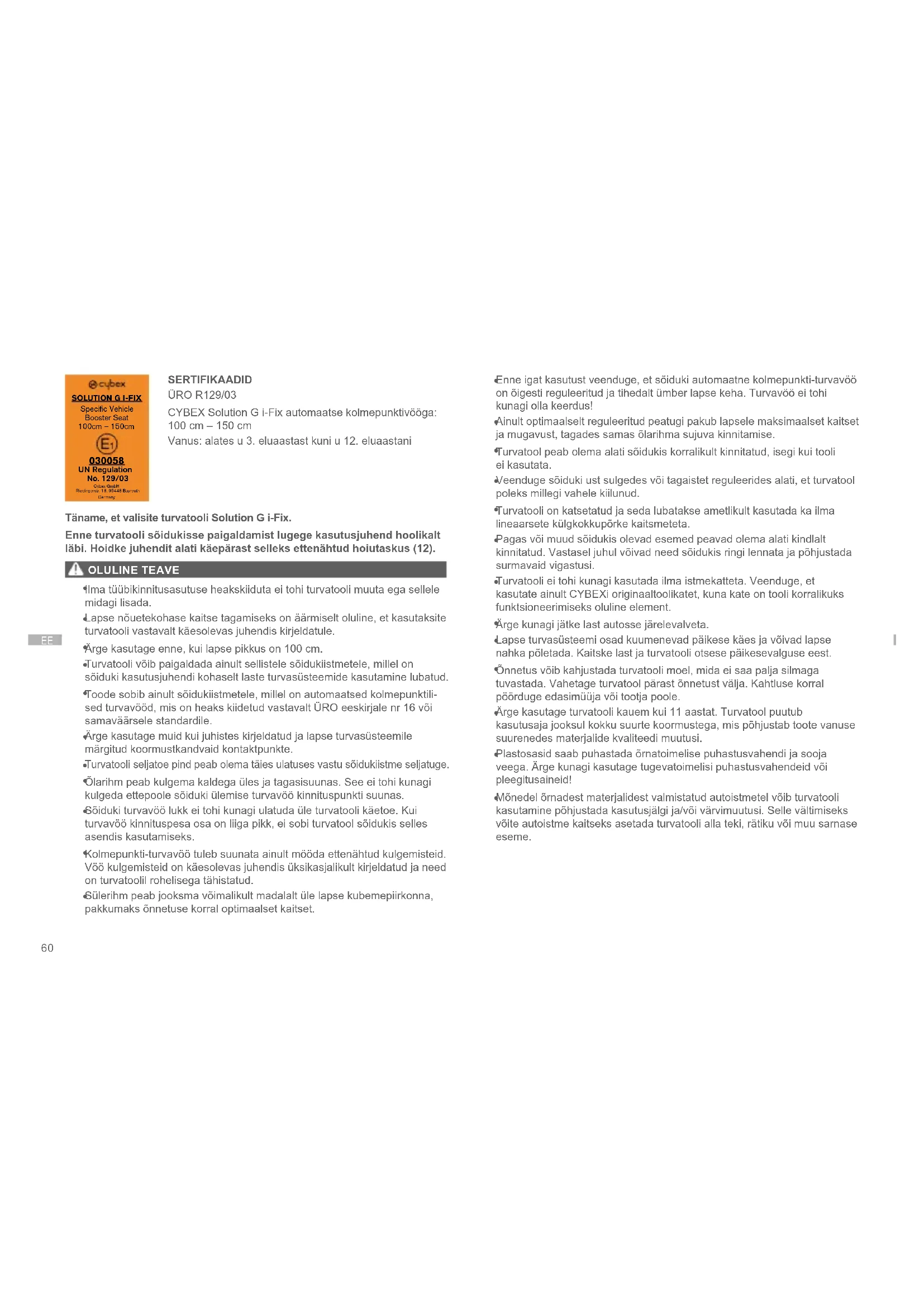

SERTIFIKAADID ÜRO R129/03 CYBEX Solution G i-Fix automaatse kolmepunktivööga: 100 cm – 150 cm Vanus: alates u 3. eluaastast kuni u 12. eluaastani Täname, et valisite turvatooli Solution G i-Fix. Enne turvatooli sõidukisse paigaldamist lugege kasutusjuhend hoolikalt läbi. Hoidke juhendit alati käepärast selleks ettenähtud hoiutaskus (12). OLULINE TEAVE

Ilma tüübikinnitusasutuse heakskiiduta ei tohi turvatooli muuta ega sellele midagi lisada.

Lapse nõuetekohase kaitse tagamiseks on äärmiselt oluline, et kasutaksite turvatooli vastavalt käesolevas juhendis kirjeldatule.

Ärge kasutage enne, kui lapse pikkus on 100 cm.

Turvatooli võib paigaldada ainult sellistele sõidukiistmetele, millel on sõiduki kasutusjuhendi kohaselt laste turvasüsteemide kasutamine lubatud.

Toode sobib ainult sõidukiistmetele, millel on automaatsed kolmepunktili- sed turvavööd, mis on heaks kiidetud vastavalt ÜRO eeskirjale nr 16 või samaväärsele standardile.

Ärge kasutage muid kui juhistes kirjeldatud ja lapse turvasüsteemile märgitud koormustkandvaid kontaktpunkte.

Turvatooli seljatoe pind peab olema täies ulatuses vastu sõidukiistme seljatuge.

Õlarihm peab kulgema kaldega üles ja tagasisuunas. See ei tohi kunagi kulgeda ettepoole sõiduki ülemise turvavöö kinnituspunkti suunas.

Sõiduki turvavöö lukk ei tohi kunagi ulatuda üle turvatooli käetoe. Kui turvavöö kinnituspesa osa on liiga pikk, ei sobi turvatool sõidukis selles asendis kasutamiseks.

Kolmepunkti-turvavöö tuleb suunata ainult mööda ettenähtud kulgemisteid. Vöö kulgemisteid on käesolevas juhendis üksikasjalikult kirjeldatud ja need on turvatoolil rohelisega tähistatud.

Sülerihm peab jooksma võimalikult madalalt üle lapse kubemepiirkonna, pakkumaks õnnetuse korral optimaalset kaitset.

Enne igat kasutust veenduge, et sõiduki automaatne kolmepunkti-turvavöö on õigesti reguleeritud ja tihedalt ümber lapse keha. Turvavöö ei tohi kunagi olla keerdus!

Ainult optimaalselt reguleeritud peatugi pakub lapsele maksimaalset kaitset ja mugavust, tagades samas õlarihma sujuva kinnitamise.

Turvatool peab olema alati sõidukis korralikult kinnitatud, isegi kui tooli ei kasutata.

Veenduge sõiduki ust sulgedes või tagaistet reguleerides alati, et turvatool poleks millegi vahele kiilunud.

Turvatooli on katsetatud ja seda lubatakse ametlikult kasutada ka ilma lineaarsete külgkokkupõrke kaitsmeteta.

Pagas või muud sõidukis olevad esemed peavad olema alati kindlalt kinnitatud. Vastasel juhul võivad need sõidukis ringi lennata ja põhjustada surmavaid vigastusi.

Turvatooli ei tohi kunagi kasutada ilma istmekatteta. Veenduge, et kasutate ainult CYBEXi originaaltoolikatet, kuna kate on tooli korralikuks funktsioneerimiseks oluline element.

Lapse turvasüsteemi osad kuumenevad päikese käes ja võivad lapse nahka põletada. Kaitske last ja turvatooli otsese päikesevalguse eest.

Õnnetus võib kahjustada turvatooli moel, mida ei saa palja silmaga tuvastada. Vahetage turvatool pärast õnnetust välja. Kahtluse korral pöörduge edasimüüja või tootja poole.

Ärge kasutage turvatooli kauem kui 11 aastat. Turvatool puutub kasutusaja jooksul kokku suurte koormustega, mis põhjustab toote vanuse suurenedes materjalide kvaliteedi muutusi.

Plastosasid saab puhastada õrnatoimelise puhastusvahendi ja sooja veega. Ärge kunagi kasutage tugevatoimelisi puhastusvahendeid või pleegitusaineid!

Mõnedel õrnadest materjalidest valmistatud autoistmetel võib turvatooli kasutamine põhjustada kasutusjälgi ja/või värvimuutusi. Selle vältimiseks võite autoistme kaitseks asetada turvatooli alla teki, rätiku või muu sarnase eseme.61

TOOTE OSAD (1) Seljatugi (2) Reguleeritav peatugi (3) Istmekõrgendus (4) Peatoe kõrguse reguleerija (5) Õlarihma suunaja (6) Lineaarne külgkokkupõrke kaitse (LSP) (7) Sülerihma suunaja (8) ISOFIXi lukustushoovad (9) ISOFIXi kinnituspunktid (10) ISOFIXi vabastusnupud (11) ISOFIXi ohutusindikaator (12) Kasutusjuhendi hoiutasku (13) Külgkokkupõrke kaitsme vabastusnupp (14) Asendi reguleerimise nupp (15) Kallutatav peatugi

Sissetõmmatud ISOFIXi lukustushoobadega (8) tohib turvatooli kasutada sõidukiistmetel, mis on varustatud automaatse kolmepunktivööga. ISOFIXi kasutamiseks vaadake kaasasolevat heakskiidetud sõidukitüüpide nimekirja. Kõige värskema versiooni saate aadressilt www.cybex-online.com. Kui laps on pikem kui 135 cm, võib Solution G i-Fixi ja sõiduki ühilduvus väheneda. Kontrollige sõidukitüüpide nimekirjast, kas turvatooli saab kõigis peatoe asendites piiranguteta kasutada. Erandjuhtudel võib turvatooli kasutada kaassõitja esiistmel. Järgige alati sõiduki tootja soovitusi.

• sõidukiistmete seljatoed on lukustatud püstiasendisse;

• kui paigaldate turvatooli kaassõitja esiistmele, reguleerite istme võimalikult tagumisse asendisse ilma vöö kulgemist mõjutamata.

4. Lükake ISOFIXi lukustushoovad (8) alusest välja kõige kaugemasse

5. Asetage turvatool sõidukis sobilikule istmele.

6. Lükake ISOFIXi lukustushoovad (8) ISOFIXi kinnituspunktidesse (9),

kuni need kseeruvad kohale kuuldava klõpsatusega. Kaks ISOFIXi ohutusindikaatorit (11) muutuvad punasest roheliseks.

7. Veendumaks, et turvatool on kinnitatud, üritage seda ISOFIXi

kinnituspunktidest (9)välja tõmmata.

8. Lükake turvatooli sõidukiistme seljatoe suunas, kuni see on täielikult

seljatoega joondatud.

Kui sõiduki peatugi jääb ette, tõmmake seda maksimaalselt ülespoole või eemaldage see täielikult (välja arvatud seljaga sõidusuunas olevatel istmetel).

9. Turvatooli saab seada istumis- või kaldeasendisse, vajutades asendi

reguleerimise nuppu (14) ning liigutades turvatooli ettepoole või surudes tahapoole.

TURVATOOLI EEMALDAMINE SÕIDUKIST

Tehke läbi paigaldusetapid vastupidises järjekorras.

1. Vabastage ISOFIXi lukustushoovad (8) mõlemal küljel, vajutades ISOFIXi

vabastusnuppe (10)ja tõmmates neid samaaegselt tagasi.

2. Tõmmake turvatool ISOFIXi kinnituspunktidest (9) välja.

3. Eemaldage turvatool ja lükake ISOFIXi lukustushoovad (8) täielikult tagasi

transpordiasendisse. PEATOE REGULEERIMINE Reguleeritavat peatuge (2) saab reguleerida peatoe kõrguse reguleerija (4) abil, mis asub peatoe (2) taga. Reguleerige peatuge nii, et max 2 cm (umbes kahe sõrme laius) vaba ruumi jääks lapse õla ja peatoe vahele.

Peatoe kõrgust saab reguleerida ka siis, kui turvatool on autosse paigaldatud. ÕIGE PAIGALDUSVIIS 100 cm – 150 cm62

1. Pange sülerihm turvatooli rohelist värvi sülerihma suunajatesse (7).

2. Sülerihma pingutamiseks tõmmake õlarihma.

3. Õlarihm ja sülerihm tuleb sisestada koos sülerihma suunajasse (7), mis

asub turvatooli küljel rihmapandla kõrval.

4. Juhtige õlarihm läbi õlarihma rohelist värvi suunaja (5), kuni see on

5. Veenduge, et õlarihm kulgeb üle lapse rangluu ja ei puuduta lapse

kaela. Vajadusel reguleerige reguleeritava peatoe (2) kõrgust, et rihma asendit muuta. KALDEASENDI REGULEERIMINE

1. Turvatooli seadmiseks kaldeasendisse vajutage asendi reguleerimise nuppu

(14), mis paikneb istmekõrgenduse (3) esipinna alumisel küljel.

2. Turvatooli seadmiseks kaldeasendist istumisasendisse vajutage uuesti

asendi reguleerimise nuppu (14) ning juhtige tooli ülespoole, avaldades kerget survet istmekõrgendusele (3). LINEAARNE KÜLGKOKKUPÕRKE KAITSE (LSP) Kui lineaarne külgkokkupõrke kaitse (6) ei sobitu autouksega või kui see mõjutab kaassõitja istmel olevat ruumi, on võimalik LSP eemaldada. Selleks vajutage külgkokkupõrke kaitsme vabastusnuppu (13). Nupuni pääsemiseks tuleb seljatoe kate eemaldada. LSP (6) uuesti turvatoolile kinnitamiseks järgige eemaldamisjuhiseid vastupidises järjekorras. KALLUTATAV PEATUGI Kallutatav peatugi (15) aitab vältida lapse pea ohtlikku ettepoole vajumist magamise ajal. Selle saab seada ühte kolmest asendist. Lükake kallutatavat peatuge (15) ettepoole, kuni soovitud asend on saavutatud.

Turvatooli kate koosneb kolmest osast (peatugi, seljatugi ja istmekõrgendus). Need on kinnitatud mitmest kohast trukkide ja kummipaeltega. Kui kõik kinnitused on lahti tehtud, saab katte üksikud osad eemaldada. Katete uuesti kinnitamiseks järgige eemaldamisjuhiseid vastupidises järjekorras.

Katet võib pesta ainult temperatuuril 30 °C õrna pesuprogrammiga, vastasel juhul võib kattekanga värv muutuda. Peske katet muust pesust eraldi ja ärge kuivatage seda kuivatis või otsese päikesevalguse käes! TOOTJA GARANTII JA KASUTUSEST KÕRVALDAMISE REEGLID CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Saksamaa) annab sellele tootele 3-aastase garantii. Garantii kehtib riigis, kus jaemüüja toote algselt kliendile müüs. Garantii sisu ja kogu garantii jõustamiseks vajalik teave on lei- tav meie kodulehelt go.cybex-online.com/manufacturer-warranty-car-seats. Kui tootekirjelduses on näidatud garantii, ei mõjuta see seaduslikke õigusi, mis teil on meie suhtes defektide osas. Palume teil järgida oma asukohariigi jäätmete kõrvaldamise eeskirju.63
