BRUKSANVISNING GD40TCS GREENWORKS

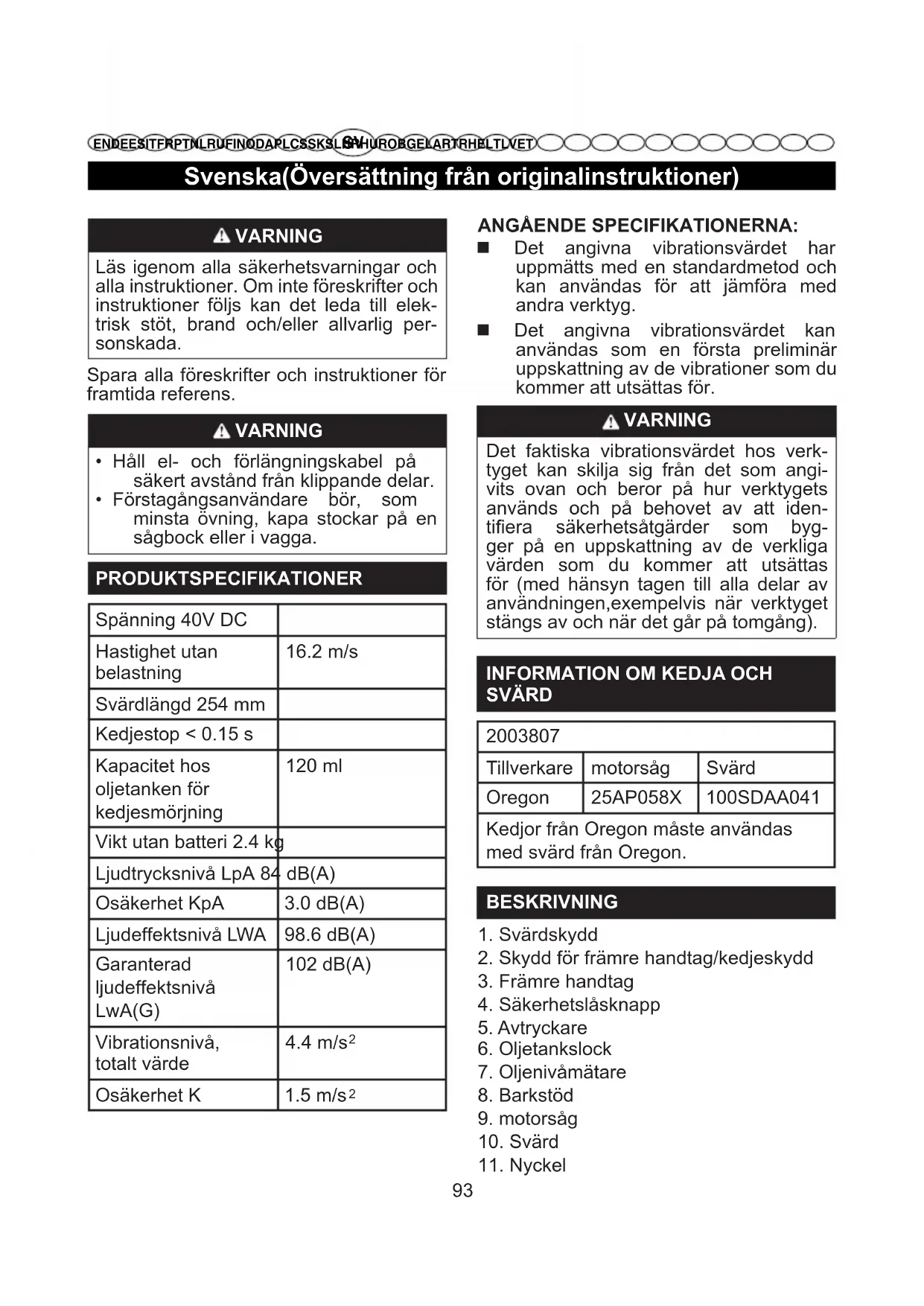

Svenska(Översättning från originalinstruktioner)

WARNING

Läs igenom alla säkerhetsvarningar och alla instruktioner. Om inte föreskrifter och instruktioner följs kan det leda till elektrisk stöt, brand och/eller allvarlig personskada.

Spara alla föreskrifter och instruktioner för framtida referens.

WARNING

• Håll el- och förlängningskabel på säkert avständ från klippande delar.
• Förstagångsanvändare bör, som minsta övning, kapa stockar på en sågbock eller i vagga.

PRODUKTSPECIFIKATIONER

Spänning 40V DC
Hastighet utan belastning	16.2 m/s
Svärdlängd 254 mm
Kedjestop < 0.15 s
Kapacitet hos oljetanken för kedjesmörjning	120 ml
Vikt utan batteri 2.4 kg
Ljudtrycksnivå LpA 84	dB(A)
Osäkerhet KpA	3.0 dB(A)
Ljudeffektsnivå LWA	98.6 dB(A)
Garanterad ljudeffektsnivå LwA(G)	102 dB(A)
Vibrationsnivå, totalt värde	4.4 m/s ^2
Osäkerhet K	1.5 m/s ^2

ANGÅENDE SPECIFIKATIONERNA:

Det angivna vibrationsvärdet har uppmätts med en standardmetod och kan användas för att jämföra med andra verktyg.
Det angivna vibrationsvärdet kan användas som en första preliminär uppskattning av de vibrationer som du kommer att utsättas för.

WARNING

Det faktiska vibrationsvärdet hos verktyget kan skilja sig från det som angivits ovan och beror på hur verktygets används och på behovet av att identifiera säkerhetsåtgärder som bygger på en uppskattning av de verkliga värden som du kommer att utsättas för (med hänsyn tagen till alla delar av användningen, exempelvis när verktyget stängs av och när det går på tomgång).

INFORMATION OM KEDJA OCH SVÄRD

2003807
Tillverkare	motorsåg	Svärd
Oregon	25AP058X	100SDAA041
Kedjor från Oregon måste användas med svärd från Oregon.

BESKRIVNING

1. Svärdskydd
2. Skydd för främre handtag/kedjeskydd
3. Främre handtag
4. Säkerhetslåsknapp
5. Avtryckare
6. Oljetankslock
7. Oljenivåmätare
8. Barkstöd
9. motorsåg
10. Svärd
11. Nyckel

Svenska(Översättning från originalinstruktioner)

1. Övre handtag

2. Sågtandskydd, låsmuttrar

3. Skydd för kedjehjul

4. Justeringsskruv, kedjespänning

5. Bult för spänning av sågkedjan

6. Kedjehjul

7. Batterilåsknapp

8. Oljeavlopp

9. Svärdspår

10. Kedjekuggar

11. Egg

12. Fällriktning

13. Farozon

14. Flyktväg

15. Fallriktning

16. Inskärning

17. Fällande skär

18. Brytmån

19. Kvistning

20. Arbeta inte på marken och låt alla stödgrenar vara kvar tills stocken är sågad.

21. Stock som stöds längst med hela dess längd

22. Sågning ovanifrån; undvik att såga ner i marken

23. Stock som stöds på ena sidan.

24. Kapning underifrån

25. Kapning ovanifrån

26. Stock som stöds i båda ändar.

27. Kapa en stock

28. Stå högre än stocken eftersom den kan börja rulla.

MONTERING

Motorsågen kräver ingen montering, men du bör veta hur du monterar svärdet och sågkedjan. Före varje användning ska du kontrollera kedjespänningen och fylla på olja, enligt beskrivning senare i denna manual, om det behövs.

MONTERA SVÄRDET OCH SÅGKEDJAN

Se figur 2-7.

Obligti nolemiet akumulatoru no ierces. Använd skyddshandskar.

■ Skruva loss sågtandskyddets läsmuttrar och ta bort skyddet.

Sågkedjan ska ligga i rotationsriktningen. Om tänderna pekar åt fel håll måste kedjan vändas om.

Placera kedjans tänder i svärdspåret.

■ Placera kedjan så att det bildas en ögla bakom svärdet.

Håll fast kedjan på svärdet och placera öglan runt kedjehjulet. Kontrollera att allt sitter monterat korrekt.Se till att hålet på svärdet passar perfekt med bulten för spänning av sågkedjan.

Sätt tillbaka sågtandskyddet, vrid kedjespänningsbulten medurs tills kedjan är lagom spänd. Klingan ska tryckas uppåt, spänningen kontrolleras på nytt, den ska inte var för hårt spänd.

När kedjan är lagom spänd drar du åt läsmuttrarna igen.

NOTERA:sågkedjan är korrekt spänd när den kan lyftas 3-4 mm från mitten av ovan-sidan på svärdet. Låt motorsågen gå i 2-3 minuter när du startar den med en ny kedja.

WARNING

Efter inkörningstiden måste du kontrollera kedjespänningen igen och spänna ytterli-gare om det behövs.

Svenska(Översättning från originalinstruktioner)

ANVÄNDNING

Se bruksanvisningen till ditt Ryobi batteripack och din laddare för fullständiga åte-ruppladdningsinstruktioner.

NOTERA: För att undvika allvarlig person-skada ska du alltid ta bort batteripacket och hålla händerna borta från läsknappen när du bär eller transporterar verktyget.

KONTROLLERA KEDJESPÄNNINGEN

Dra ner kedjan från mitten av svärdets undersida. Hålet mellan tänderna och svärdet ska vara mellan 3 och 4 mm.
Se sektionen "JUSTERA KEDJESPÄNNINGEN" senare i den här manualen om kedjan behöver justeras.

SÅ HÄR INSTALLERAR DU BATTERIPA-KETET Se fi gur 2.

■ Rätta in batteriet med batterifacket på motorsågen.
■ Ta ett fast tag i motorsågen.
■ Tryck fast batteriet i batterifacket tills spärren låser på plats.
Det ska höras ett "klick" när batteriet sitter ordentligt.

SÅ HÄR TAR DU BORT BATTERIPAKETET

Se figur 2.

■ Tryck på läsknappen på motorsågen.
■ Ta fast tag i motorsågen och dra ur batteriet ur handtaget.

KONTROLLERA KEDJESMÖRJNINGEN

Se figur 1.

- Kontrollera mängden olja i motorsågen genom att titta i oljenivämätaren. Följ stegen i "TILLSÄTTA KEDJE- & SVÄRDSMÖRJMEDEL» senare i denna manual om oljenivån endast när upp till den nedre tredjedelen av oljenivämätaren.

WARNING

Kontrollera kedjespänningen före varje användning.

WARNING

Använd aldrig motorsågen utan tillräckligt mycket smörjmedel eftersom det kan skada sågen och göra den mindre säker att använda. Kontrollera oljenivån för kedjes-mörjning före varje användning!

För att undvika kickback ska dessa säkerhetsföreskrifter följas:

Såga aldrig med svärdets spets! Var försiktigt när du fortsätter att såga i spår som du har gjort tidigare!
■ Påbörja alltid varje sågning med motorsågen igång.
■ Kontrollera att sågkedjan är tillräckligt vass.
Såga aldrig genom mer än en gren samtidigt! Var försiktigt så att du inte kommer åt andra grenar när du sågar.
- Var uppmärksam på trädstammar som står väldigt nära varandra när du kapar. Använd en sågbock om det är möjligt.

HÅLLA MOTORSÅGEN Se figur 8

Håll handtagen med tummar och fingrar runt handtagen. Håll främre handtaget med vänster hand så att tummen är under.

PÅBÖRJA ARBETET

■ Under du börjar använda produkten måste du installera batteripaketet i maskinen.
■ Starta maskinen genom att först trycka på säkerhetslåsknappen och sedan trycka in avtryckaren.

Svenska(Översättning från originalinstruktioner)

SLUTA ARBETA

Släpp upp avtryckaren för att bryta strömmen och stanna motorsågen.

ANVÄNDA KEDJEBROMSEN

Se figur 22

Kontrollera alltid skicket på kedjan före användning.

Aktivera kedjebromsen genom att vrida vänsterhanden runt främre handtaget så att baksidan på handen trycker kedjebromsreglaget/handskyddet mot staven medan kedjan roterar hastigt. Var noga med att ha båda händerna på handtagen hela tiden.
- Återställ kedjebromsen till RUNläget genom att ta tag i toppen av kedjebromsreglaget/handskyddet och dra mot främre handtaget.

WARNING

Om kedjebromsen inte stoppar kedjan omedelbart eller om kedjebromsen inte blir kvar i RUN-läget av sig själv ska du ta med sågen till ett godkänt servicecenter före användning.

ANVÄNDA MOTORSÅGEN

Stå alltid stadigt och håll i motorsågen med båda händerna när motorn är igång.

GRUNDLÄGGANDE FÄLLNINGS, KVISTNINGSOCH KAPNINGSTEKNIKER

Se figur 9

SE FIGUR

När kapning och fällning utförs av två eller fler personer samtidigt måste fällningen och kapningen utföras på ett avständ från varandra av minst den dubbla trädlängden hos det träd som ska fällas. Träd ska inte fällas så att de kan skada människor, elledningar eller hus. Om ett träd trots allt fälls så att det kommer i kontakt med en luftledning ska ansvarigt företag omedelbart kontaktas.

Om marken sluttar ska du alltid stå ovanför trädet eftersom det kan rulla eller glida iväg efter att det har fällts. Du ska alltid planera och ställa i ordning en flyktväg innan du börjar såga. Flyktvägen ska leda bakåt och diagonalt bort från den riktning som trädet är tänkt att falla i. Var uppmärksam på trädets naturliga lutning, placeringen av större grenar och vindriktningen. Försök att förutse vilket håll trädet kommer att falla åt. Ta bort smuts, stenar, lös bark, spik och tråd från trädet.

URSKÄRNING UNDERIFRÅN (EN URSK-ÄRNING SOM SÅGAS I ETT TRÅD FÖR ATT STYRA FALLRIKTNINGEN)

Se figur 10

Gör urskärningen 1/3 av trädets diameter vinkelrätt mot fallriktningen. Gör den undre, horisontella, sågningen först. Det minskar risken för att sågkedjan och svärdet ska nypas fast när du gör den andra sågningen.

FÄLLSKÄRET (DET SISTA SKÄRET I TRÄDFÄLLNINGEN SOM GÖRS PÅ TRÄ-DETS MOTSATTA SIDA SETT JÄMFÖRT MED URSKÄRNINGEN)

Se figur 10

Gör fällskäret minst 50 mm högre upp än det horisontella skäret. Gör fällskäret parallellt med det horisontella skäret. Gör fällskäret så att tillräckligt mycket trä som kan agera som ett gångjärn finns kvar. Gångjärnet hindrar trädet från att vrida sig och falla i fel riktning. Såga inte igenom gångjärnet. När fällskäret närmar sig gångjärnet ska trädet börja att falla.

Sluta såga innan fällskäret är klart om det finns risk för att trädet inte ska falla i rätt riktning, eller att det kan gunga tillbaka och nypa fast sågkedjan. Använd kilar av trä, plast eller aluminium för att öppna upp skäret och fälla trädet åt det önskade hållet. Ta bort motorsågen från skäret när trädet börjar att falla. Stanna motorn, ställ ned motorsågen på marken och använd den planerade flyktvägen. Tänk på att grenar kan ramla ned ovanifrån och tänk på din balans.

KVISTA ETT TRÄD Se figur 11

Kvistning innebär att alla grenar tas bort från ett nedfallet träd. Låt större grenar som bär upp trädet från marken vara kvar. Såga av de små grenarna i en sågning. Grenar

Svenska(Översättning från originalinstruktioner)

som är spända ska sågas underifrån så att inte sågkedjan nyps fast.

KAPA EN STOCK Se figur 12 - 15

Kapning innebär att en stock sågas upp i mindre delar. Det är viktigt att du har god balans och att din vikt är fördelad jämt på fötterna. Stocken ska om möjligt lyftas upp och bäras av grenar, stockar eller sågbockar. Följ nedanstående enkla anvisningar för effektiv sågning:

När stocken stödjs längst med hela längden ska den kapas uppifrån.

När stocken endast har stöd i ena änden ska du säga 1/3 av diametern underifrån. Gör sedan det avslutande skäret uppifrån så att det möter det undre.

När stocken har stöd i båda ändarna ska du såga 1/3 av diametern uppifrån. Gör sedan det avslutande skäret underifrån så att det möter det övre.

■ Om du kapar på sluttande mark ska du alltid stå ovanför stocken. När du sågar rakt igenom en stock ska du släppa upp avtryckaren när du närmar dig slutet på skäret för att få så bra kontroll över motorsågen som möjligt. Släpp inte greppet om motorsågen!

Låt inte kedjan komma i kontakt med marken. Vänta tills kedjan har stannat innan du flyttar motorsågen. Stanna alltid motorn innan du går från träd till träd.

UNDERHÅLL

WARNING

Plocka alltid bort batteripaketet från maskinen innan du kontrollerar kedjespänningen eller utför några justeringar av kedjan. Använd skyddshandskar när du rör vid kedjan, svärdet eller områden i närheten av kedjan.

JUSTERA KEDJESPÄNNINGEN

Se figur 2 och figur 7

■ Lossa kedjeskyddets låsmuttrar

med den medföljande nyckeln. Kedjeskyddets låsmuttrar behöver inte tas loss helt för att justera kedjespänningen.

■ Vrid på justeringsskruven medurs för högre kedjespänning och vrid moturs för mindre spänning.

När kedjan är lagom spänd drar du åt kedjeskyddets låsmuttrar.

■ Ta bort batteriet från motorsågen.

■ Ta bort läsmuttern från kedjeskyddet genom att vrida moturs med nyckeln.

■ Ta bort kedjeskyddet från monteringsytan.

■ Klingan och kedjan kan nu tas bort genom att lyfta dem från sågkroppen och lossa kedjan från drevet.

■ Ta bort den gamla kedjan från klingan.

Lägg ut den nya kedjan i en slinga och räta eventuella knycker. Sågtänderna ska vara i samma riktning som kedjans rotation. Om de riktas bakåt ska du vända slingan.

■ Placera kedjans drivlänkar i klingans spår.

Placera kedjan så att det finns en slinga på baksidan av klingan.

■ Håll kedjan i läge på klingan och placera slingan runt drevet.

Lägg klingan dikt an mot monteringsytan så att klingans piggar är i klingans långa spår. Se till att kedjan löper övre drevet. Sätt tillbaka kedjeskyddet.

■ Ta bort slack från kedjan genom att vrida kedjejusteringsskruven medurs tills kedjan ligger an mot klingan med drivlänkarna i klingans spår.

■ Lyft spetsen på klingan och kontrollera att kedjan inte hänger.

Släpp spetsen på klingan och vrid kedjejusteringsskruven ett halvt varv medurs. Upprepa detta tills kedjan inte hänger.

Svenska(Översättning från originalinstruktioner)

Håll klingans spets uppåt och dra åt kedjeskyddets läsmuttrar med nyckeln. Kedjan är korrekt spänd när den inte hänger på undersidan av klingan, kedjan ligger an men den kan dras för hand utan att den sätter sig.

FYLL PÅ MED KEDJE& SVÄRDSMÖR-JM-EDEL

■ Skruva loss och ta bort locket från oljetanken.
Häll i olja i tanken och kontrollera oljenivån med hjälp av oljenivåmätaren. Se till så att ingen smuts kommer in i oljetanken när du fyller på olja.
■ Sätt tillbaka locket och dra åt det.
■ En full oljetank låter dig såga i ungefär 20-40 minuter.

TRANSPORTERA MOTORSÅGEN

Dra alltid ur kontakten från eluttaget och trä på svärdskyddet över svärdet och kedjan innan du ska transportera motorsågen. Om flera sågningar ska utföras måste motorsågen stängas av mellan varje sågning.

SVÄRDSKYDD

Se fi gur 1

Svärdskyddet ska alltid sättas på över svärdet och kedjan när sågningsarbetet har slutförts och när motorsågen ska transporteras.

SLIPA SÅGKEDJAN

Se fi gur 16 - 21

När det blir svårt för kedjan att äta sig in i trä behöver den slipas enligt anvisningarna nedan:

■ Spänn kedjan.
■ Fäst svärdet i ett skruvstäd så att kedjan kan röra sig.
■ Fäst filen i filhållaren och sätt den mot tänderna med 35° vinkel.
■ Fila med framåtdrag tills alla utslitna delar på tänderna har filats bort.
Räkna antalet drag du fick göra med filen och fila alla andra tänder med samma antal drag.
■ Om djupmätaren sticker ut från mallen

efter att ha slipat ett par gånger måste du återställa dess nivå.Använd en flatfil.Runda slutligen av djupmätaren.

NOTERA: Vi rekommenderar att du låter en serviceagent utföra den djupa eller viktiga slipningen. De är utrustade med elektriska slipar.

UNDERHÅLL AV SVÄRDET

■ Rengör svärdspåret och oljepassagerna med en krok när du har arbetet färdigt.
- Trimma lite då och då sidorna på skenorna med en platt fil. Om du aldrig gör det kan de vassa kanterna gå brytas loss och skada svärdet.
- Om en skena är högre än den andra måste du jämna till dem med en platt fil och sedan slipa av dem med en fil eller ett fint sandpapper.

WARNING

Använd endast identiska originaldelar när du servar maskinen. Användning av andra delar kan orsaka fara eller produktskada.

WARNING

För att undvika allvarliga skador ska du alltid ta bort batteripacket från verktyget när du ska rengöra eller underhålla produkten.

GENERELLT UNDERHÅLL

Innan varje användning måste du besiktiga hela produkten för att kontrollera om det finns skador, om det saknas delar eller om delar sitter löst som t.ex. skruvar,muttrar,bultar, lock och så vidare. Dra åt alla fästanordnin-gar och lock ordentligt och använd inte denna produkt förrän alla delar som saknas eller som är skadade har ersatts.

Kontakta kundservice för hjälp.Undvik att använda lösningsmedel vid rengöring av plastdelar. De flesta plaster är känsliga för skador vid användning av olika typer av kom-mersiella lösningsmedel och kan

Svenska(Översättning från originalinstruktioner)

skadas om du anvä-nder sådana.Använd en ren och torr trasa för att avlägsna smuts,damm, olja, fett, osv.

WARNING

Låt aldrig bromsvätska, bensin, bensin-baserade produkter, penetrerande oljor, etc., komma i kontakt med plastdelarna. Kemikalier kan skada, försvaga eller förstöra plastdelarna och det kan leda till allvarliga personskador.

Enbart delar som står med på listan över reservdelar är tänkta att kunna repareras eller bytas ut av kunden själv. Alla andra delar ska bytas ut av ett auktoriserat servicecenter.

FÖRVARING

FÖRVARA PRODUKTEN

■ Ta bort batteripaketet från enheten innan du ställer undan den för förvaring.

■ Ta bort alla främmande föremål från enheten.

■ Förvara på en välventilerad plats där den är oåtkomlig för barn.

■ Håll den borta från frätande ämnen som trädgårdskemikalier eller vägsalt.

Förvara och ladda om batteriet på en sval plats.Temperaturer som är lägre eller högre än normal rumstemperatur förkortar batteriets livslängd.

■ Ställ aldrig undan batterierna för förvaring när du är oladdade. Förvara batteripaketen med 30-50 % laddning.

■ Förvara batteripacket där temperaturen är under 27 C och där det inte är fuktigt.

- Alla batterier förlorar sin laddningska-pacitet med tiden. Ju högre temperaturen är, desto snabbare förlorar batteriet sin laddningskapacitet. Om du inte använder verktyget under längre perioder, ladda om batterietvarje månad eller varannan månad. Detta förlänger batteriets livslängd.

TRANSPORT

Vid transport ska maskinen säkras mot rörelser eller fallande för att förhindra personskador eller att maskinen skadas.

BORTSKAFFNING

Svenska(Översättning från originalinstruktioner)

FELSÖKNING

PROBLEM MÖJ LIG ORSAK LÖSNING
Klinga och kedja blir varma och det ryker om dem.	Kontrollera kedjespänningen så att den inte är för hårt spänd.	Kedjespänning.
	Ingen olja i oljetanken. Fyll på olja i oljetanken.
	Utkastet är blockerat av skräp.	Läs i manualen hur du tar bort klingan och rensar bort skräp.
	Oljetanken är blockerad av skräp.	Rengör oljetanken och fyll på ren olja.
	Kling- och kedjeoljelocket är blockerat av skräp.	Ta bort skräpet från oljetanken.
	Kedjekransen eller styrhjulet är blockerat av skräp.	Rengör och ta bort skräp från kedjekrans och styrhjul.
Motorn går, men kedjan roterar inte.	Kedjan är för hårt spänd. Läs	kedjespänningsguiden tidigare i manualen.
	Kontrollera montering av klinga och kedja.	Se sida 97.
	Kontrollera så att klinga och kedja inte har skadats.	Ta bort batteriet från enheten. Ta av kedjeskyddet och ta bort klingan och kedjan. Rensa bort allt skräp från motorsågen. När allt skräp är borta sätter du i batteriet och kör motorsågen. Om kedjekransen snurrar är motorns OK. Om kedjekransen inte snurrar ska du ringa kundtjänst.
Motorn går, kedjan snurrar men kapar inte.	Kedjan behöver vässas. Vässa eller byt ut kedjan.
	Kedjan sitter på baklänges.	Läs montering av klinga och kedja tidigare i manualen.
	Kedjan får inte vara för hårt eller löst spänd.	Läs omspänning av sågkedjan i manualen.

Svenska(Översättning från originalinstruktioner)

Motorsågen startar inte.	Kedjebromsen är aktiverad.	Dra kedjebromsen mot dig tills kedjebromsen inaktiveras.
	Ingen elektriskt kontakt mellan motorsåg och batteri.	Säkra batteriet genom att se till att spärrarna ovanpå batterifacket har knäppt fast på plats.
	Batteriet är urladdat. Ladda batteriet.
	Batteriet och verktyget är för varmt eller för kallt.	Läs om underhåll av batteri och laddare i manualen.
Motorn går men sågen kapar inte som den ska.	Motorn stoppar efter cirka 10 sekunder.	Ladda upp batteriet.
	Om enheten stängs av och piper under kapning har den gått till skyddat läge. Det skyddar PCB från skador.	Släpp gasreglaget och starta om motorsågen. Låt motorsågen arbeta och tvinga inte kapningen.
	Batteriet är inte laddat. Ladda batteriet. Läs hur du laddar i batteri- och laddarmanualen.
	Motorsågen måste smörjas och friktionen ökar om den inte underhålls korrekt.	Se till att kedjan alltid är smord genom att inte låta oljenivån sjunka lågt.
	Fel temperatur för batteriförvaring.	Låt batteriet svalna tills det när rumstemperatur.

Greenworks Tools garanti för hobbymaskiner

GARANTIPERIOD

Alla nya Greenworks Tools verktyg garanteras i 2 år gällande delar och sammansättning från ursprungligt inköpsdatum. Det finns en 30 dagars garanti för maskiner som används yrkesmässigt eftersom Greenworks Tools är primärt designade för användning av hobbykonsumenter. Denna garanti kan inte överlåtas.

BEGRÄNSNINGAR

Denna garanti omfattar enbart defekta delar/komponenter och täcker inte reparationer på grund av:

1. Normalt slitage.

2. Regelbundet underhåll och justering.

3. Skada som uppkommit på grund av felaktig hantering/vanvärd/missbruk eller försummelse.
4. Överhettning på grund av uteblivet underhåll.
5. Skada på grund av att fästen/låsanordningar blivit lösa/har lossnat på grund av uteblivet underhåll.
6. Skada orsakad av rengöring med vatten.
7. Maskiner där underhålls- eller reparationsarbete har utförts av icke auktoriserat servicecenter för Greenworks Tools.
8. Maskiner som har monterats eller justerats felaktigt.
9. Skada på grund av felaktig användning av maskinen.
10. Skada på grund av felaktig vinterförvaring (högtryckstvätter)

11. Objekt som anses vara slitage- och förbrukningsdelar tomfattas normalt inte av garantin, inklusive utan begränsning:

12. Batterier

13. Strömkablar
14. Blad och bladanslutning
15. Remmar
16. Filter

17. Chuckar och verktygshållare

18. Vissa produkter kan innehålla komponenter som motorer, växellådor eller liknande från andra tillverkare. Sådana komponenter om fattas av respektive tillverkares garanti förutom då Greenworks Tools Europe GmbH samtycker till att hantera eventuella krav som ligger utanför ovannämnda tillverkares garantiperiod.

19. Begagnade varor omfattas inte av denna garanti.

20. Användning av reservdelar, utbytesdelar eller ytterligare komponenter som inte levererats eller godkänts av Greenworks Tools Europe GmbH.

Garanti

För garantikrav för någon produkt enligt denna garanti krävs bevis på ursprungligt inköp. Kredit-/betalkortsutdrag gäller inte som inköpsbevis. I första skedet av ett garantikrav ska kunden returnera produkten till den ursprungliga inköpsplatsen tillsammans med inköpsbevis. Maskinen skickas till vår centrala serviceanläggning för inspektion. Om maskinen befinns vara felaktig repareras den och skickas tillbaka till kundens adress utan någon kostnad. Maskiner som kostar under 100 EUR inklusive moms byts oftast ut.

Om vår centrala serviceanläggning inte finner att maskinen är felaktig kommer kunden att meddelas vad deras kostnad blir för reparationen.

Denna garanti kan ändras från tid till annan av hänsyn till behov gällande nya produkter. En kopia av senaste garantin finns tillgänglig på www.greenworkstools.eu.

Greenworks Tools garantibetingelser for gjør-det-selv-maskiner

GARANTIPERIODE

Namn på och adress till personen som är auktoriserad att sammanställa den teniska filen:

Namn: Ted Qu Haichao (kvalitetsansvarig)

Härmed deklarerar vi att produkten

Kategori 40V SLADDLÖS MOTORSÅG

Modell....2003807

Serienummer ...... Se märkplåten på produkten

Konstruktionsår ...... Se märkplåten på produkten

■ överensstämmer med de relevanta villkoren i Maskindirektiv (2006/42/EC)

■ överensstämmer med villkoren i följande övriga EC-direktiv EMC-direktiv (2014/30/EU),

Ljudutsläppsdirektiv (2000/14/EC med tillägg 2005/88/EC)

Dessutom deklarerar vi att

■ följande (delar/klausuler av) europeiska harmoniserade standarder har tillämpats EN 55014-1, EN 55014-2, EN 60745-1, EN ISO 11681-2, EN 60745-2-13, EN ISO 3744

Uppmätt ljudeffektsnivå 98.6 dB(A) Garanterad ljudeffektsnivå 102 dB(A)

Metod för bedömning enligt Bilaga V / Direktiv 2000/14/EG

EC-typundersökninges certifikationsnummer är: 17SHW0694-01 utfärdad av Intertek Deutschland GmbH (Anmält organ 0905).

Ort, datum: Changzhou, 04/20/2016

Underskrift: Ted Qu Haichao

Kvalitetsansvarig

Ted Qu

EC-ERKLÆRING OM PRODUKTOVERENSSTEMMELSE

Produsent: Changzhou Globe Co., Ltd.

Serienummer ...... Se produktetiketten

Produksjonsår ...... Se produktetiketten

■ er i overensstemmelse med relevante bestemmelser i Maskindirektivet (2006/42/EC)

Serienummer ...... Se produktets klassificeringsetiket

Fremstillingsår ...... Se produktets klassificeringsetiket

■ er i overensstemmelse med de relevante bestemmelser i maskindirektiv (2006/42/EC)
