BEDIENUNGSANLEITUNG GD40TCS GREENWORKS

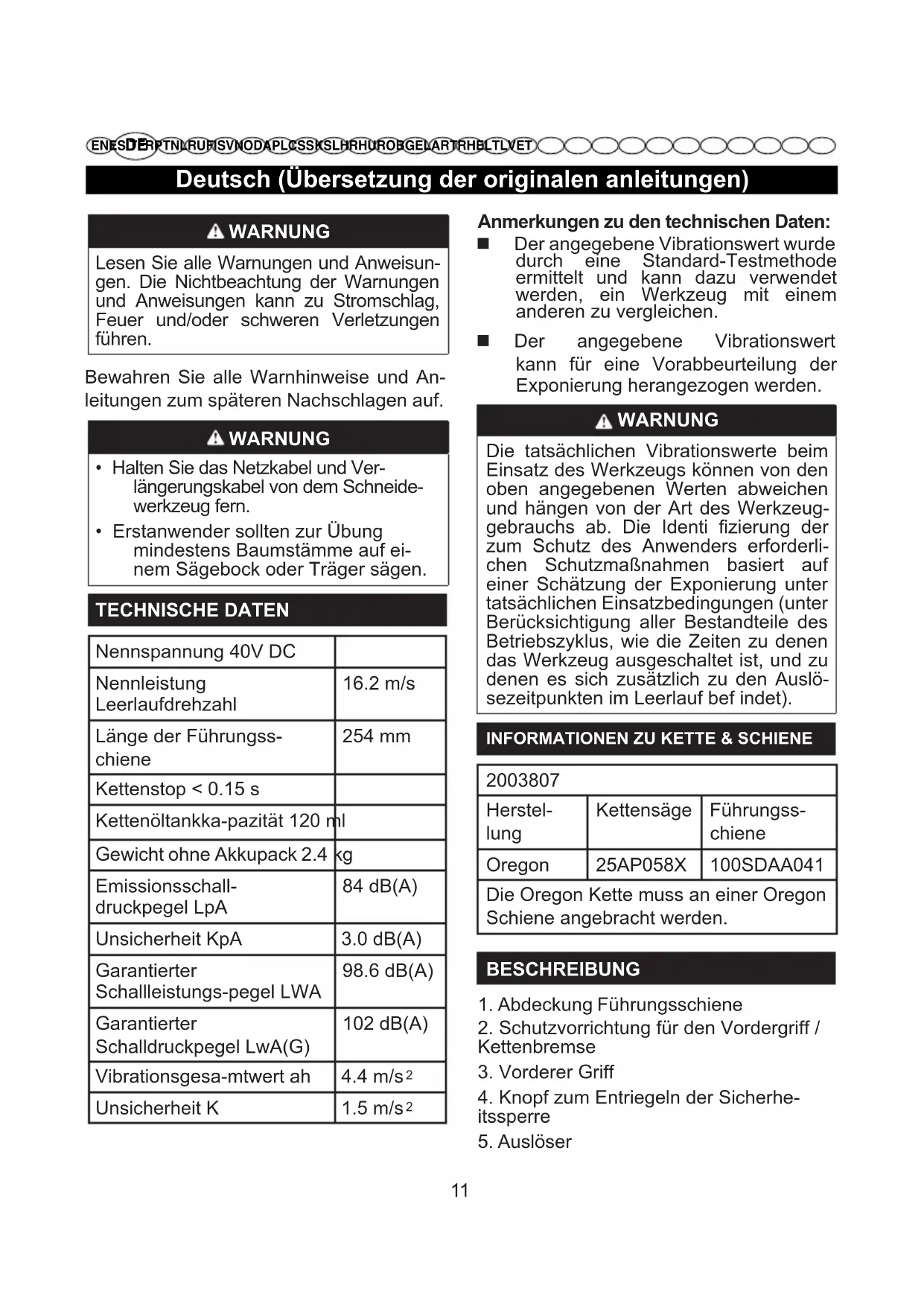

40V KABELLOSE KETTENSÄGE BEDIENUNGSANLEITUNG

WARNUNG Lesen Sie alle Warnungen und Anweisun- gen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlag, Feuer und/oder schweren Verletzungen führen. Bewahren Sie alle Warnhinweise und An- leitungen zum späteren Nachschlagen auf. WARNUNG

• Halten Sie das Netzkabel und Ver- längerungskabel von dem Schneide- werkzeug fern.

• Erstanwender sollten zur Übung mindestens Baumstämme auf ei- nem Sägebock oder Träger sägen. TECHNISCHE DATEN Nennspannung 40V DC Nennleistung Leerlaufdrehzahl

Länge der Führungss- chiene 254 mm Kettenstop < 0.15 s Kettenöltankka-pazität 120 ml Gewicht ohne Akkupack 2.4 kg Emissionsschall- druckpegel LpA 84 dB(A) Unsicherheit KpA 3.0 dB(A) Garantierter Schallleistungs-pegel LWA

Garantierter Schalldruckpegel LwA(G) 102 dB(A) Vibrationsgesa-mtwert ah 4.4 m/s

Unsicherheit K 1.5 m/s

Anmerkungen zu den technischen Daten: Der angegebene Vibrationswert wurde durch eine Standard-Testmethode ermittelt und kann dazu verwendet werden, ein Werkzeug mit einem anderen zu vergleichen. Der angegebene Vibrationswert kann für eine Vorabbeurteilung der Exponierung herangezogen werden. WARNUNG Die tatsächlichen Vibrationswerte beim Einsatz des Werkzeugs können von den oben angegebenen Werten abweichen und hängen von der Art des Werkzeug- gebrauchs ab. Die Identi zierung der zum Schutz des Anwenders erforderli- chen Schutzmaßnahmen basiert auf einer Schätzung der Exponierung unter tatsächlichen Einsatzbedingungen (unter Berücksichtigung aller Bestandteile des Betriebszyklus, wie die Zeiten zu denen das Werkzeug ausgeschaltet ist, und zu denen es sich zusätzlich zu den Auslö- sezeitpunkten im Leerlauf bef indet).

Herstel- lung Kettensäge Führungss- chiene Oregon 25AP058X 100SDAA041 Die Oregon Kette muss an einer Oregon Schiene angebracht werden. BESCHREIBUNG

1. Abdeckung Führungsschiene

2. Schutzvorrichtung für den Vordergriff /

4. Knopf zum Entriegeln der Sicherhe-

5. AuslöserDeutsch (Übersetzung der originalen anleitungen)

13. Muttern zum Festziehen der Zahn-

14. Zahnkranzabdeckung

15. Einstellschraube für Kettenspannung

16. Schraube für Kettenspannung

18. Knopf zum Lösen des Akkus

21. Kettenantriebsglieder

31. Arbeiten Sie oberhalb des Bodens -

stützende Äste belassen bis der Stamm geschnitten ist.

32. Baumstamm über die gesamte Länge

33. Von oben schneiden (Oberschnitt);

nicht in den Boden zu schneiden.

34. Baumstamm an einem Ende gestützt.

37. Baumstamm an beiden Enden

38. Einen Baumstamm ablängen

39. Stellen Sie sich beim Sägen auf die

höher gelegene Seite, da der Stamm ins Rollen geraten könnte. ZUSAMMENBAU Diese Kettensäge muss nicht zusammenge- baut werden. Der Benutzer sollte allerdings wissen, wie die Führungsschiene und die Sägekette montiert werden. Überprüfen Sie bitte weiterhin vor jedem Einsatz die Kettenspannung und füllen Sie Öl, wie weiter unten in dieser Anleitung beschrieben, nach.

MONTAGE DER FÜHRUNGSSCHIENE

Siehe Abbildung 2-7 Stellen Sie sicher, dass der Akku aus dem Gerät entfernt wurde. Tragen Sie Schutzhandschuhe. Lösen Sie die Muttern zum Festziehen der Zahnkranzabdeckung, und nehmen Sie die Zahnkranzabdeckung ab. Die Sägekette sollte auf die Richtung der Kettenrotation ausgerichtet sein. Drehen Sie die Schlinge um, falls sie nach hinten gerichtet sein sollte. Setzen Sie die Kettenglieder in die Schienennut. Positionieren Sie die Kette so, dass sich auf der Rückseite der Schiene eine Schlinge be ndet. Halten Sie die Kette in ihrer Position auf der Schiene fest und führen Sie die Schlinge um den Zahnkranz.Achten Sie dabei darauf, dass sie richtig sitzt. Vergewissern Sie sich, dass die Schraube für die Kettenspannung gut in die Öffnung passt. Setzen Sie die Zahnkranzabdeckung wieder auf, drehen Sie die Schrauben zur Einstellung der Kettenspannung im Uhrzeigersinn, bis die Sägekette ordnungsgemäß gespannt ist. Die Führungsschiene muss dann nach oben gedrückt werden; prüfen Sie noch einmal die Kettenspannung; die Kettenspannung darf nicht zu hochDeutsch (Übersetzung der originalen anleitungen)

sein! Nachdem die Kette richtig gespannt ist, ziehen Sie die Muttern wieder fest. BITTE BEACHTEN: Die Sägekette hat die richtige Spannung,wenn sie in der Mitte der Schiene um 3mm bis 4mm von der Oberkante der Schiene angehoben werden kann.Wenn Sie die Kettensäge mit einer neuen Sägekette starten, lassen Sie sie zunächst für 2-3 Minuten laufen. WARNUNG Prüfen Sie nach der Einlaufzeit erneut die Kettenspannung und spannen Sie, falls erforderlich,die Kette nach. BETRIEB Für vollständige Anweisungen zum Laden lesen Sie bitte die Bedienungsanleitung Ihres Akku-und Ladeger-ätmodells. BITTE BEACHTEN: Entfernen Sie zur Vermeidung schwerer Verletzungen beim Tragen bzw. dem Transport des Werkzeugs immer erst den Akku und halten Sie es nicht in der Nähe des Entriegelungsknopfs fest.

VOR JEDER VERWENDUNG DIE

KETTEN-SPANNUNG PRÜFEN

Ziehen Sie die Kette in der Mitte der Schiene an der Unterseite der Schiene von der Schiene weg. Der Abstand zwischen den Schneidern der Kette und der Schiene sollte zwischen 3 mm und 4 mm betragen. Falls es nötig sein sollte, die Kettenspannung nachzustellen, lesen Sie bitte den Abschnitt „EINSTELLEN DER KETTENSPANNUNG „ weiter unten in dieser Anleitung.

Siehe Abbildung 2. Richten Sie den Akkupack mit dem Akkufach der Kettensäge aus. Halten Sie die Kettensägefest. Schieben Sie den Akkupack in das Akkufach, bis die Lasche einrastet. Sie sollten ein "Klick" hören, nachdem der Akku eingelegt ist.

Siehe Abbildung 2. Drücken Sie den Knopf zum Lösen des Akkus der Kettensäge. Halten Sie die Kettensäge fest und ziehen den Akkupack aus dem Griff heraus.

PRÜFEN DES KETTENÖLS

Siehe Abbildung 1. Prüfen Sie anhand des Ölmessstabs die Menge des Öls in der Kettensäge. Falls der Ölstand niedriger sein sollte, als ein Drittel des Ölmessstabs, befolgen Sie die Schritte im Abschnitt

„NACHFÜLLEN VON SCHIENEN &

KETTENÖL“ weiter unten in dieser Anleitung. WARNUNG Überprüfen Sie vor jedem Einsatz der Säge die Kettenspannung. WARNUNG Uwe Verwenden Sie die Säge niemals mit unzureichend geölter Kette, da die Säge dadurch beschädigt werden könnte und es ein Sicherheitsrisiko darstellt. Prüfen Sie vor jedem Einsatz den Ölstand! Befolgen Sie zur Vermeidung eines Rück- schlags bitte die folgenden Sicherheit-shin- weise: Schneiden Sie niemals mit der Spitze der Führungsschiene! Seien Sie vorsichtig, wenn sie an Schnitten weiter arbeiten, an denen sie bereits gearbeitet haben! Beginnen Sie mit einem Schnitt erst, wenn die Kettensäge bereits läuft.Deutsch (Übersetzung der originalen anleitungen)

WARNUNG Wenn Die Kettenbremse die Kette nicht sofort stoppt,oder die Kettenbremse nicht in der Betriebsposition bleibt, brin- gen Sie die Säge zu einem autorisierten Kundendienst zur Reparatur vor dem Einsatz.

VERWENDUNG DER KETTENSÄGE

Achten Sie immer auf einen festen Stand und halten sie die Kettensäge während der Motor läuft fest mit beiden Händen.

GRUNDSÄTZLICHE FÄLL-, ENTAST-

UND QUERSCHNEIDE-TECHNIKEN Siehe Abbildung 9

Wenn Abläng- und Fällvorgänge gleichze- itig von zwei oder mehr Personen durch- geführt werden, sollte der Fällvorgang durch einen Abstand von mindestens der doppelten Höhe des zu fällenden Baums von dem Ablängvorgang getrennt werden. Bäume dürfen nicht auf eine Weise ge- fällt werden, die eine Gefahr für Personen darstellt, zu einer Berührung mit einer Ver- sorgungsleitung führt oder Sachschaden verursacht. Falls der Baum in Kontakt mit einer Versorgungsleitung geraten sollte, muss unverzüglich das Verso-rgungsun- ternehmen verständigt werden. Der Benutzer der Kettensäge sollte sich im Gelände oberhalb des Baums aufhalten, da es wahrscheinlich ist,dass dieser nach dem Fällen abwärts rollt bzw. rutscht. Es sollte eine Fluchtroute eingeplant und, sofern erforderlich, vor Beginn der Fällar- beiten freigeräumt werden. Die Fluchtroute sollte hinter der erwarteten Falllinie wie gezeigt diagonal nach hinten führen. Berücksichtigen Sie, bevor Sie mit dem Fällen beginnen,die natürliche Neigung des Baums, die Lage größerer Äste und die Windrichtung, um einschätzen zu können,wie der Baum fallen wird. Entfernen sie Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht vom bzw. aus dem Baum. Achten Sie darauf, dass die Sägekette immer gut geschärft ist. Schneiden Sie niemals durch mehrere Äste bzw.Stämme auf einmal! Achten Sie beim Schneiden von Ästen darauf, dass Sie mit keinen anderen Ästen in Kontakt geraten. Achten Sie beim Querschneiden auf sehr nahe stehende Stämme. Verwenden Sie, sofern möglich, einen Sägebock.

HALTEN DER KETTENSÄGE

Siehe Abbildung 8 Halten Sie beide Griffe mit fest umschlossenen Daumen und Fingern fest. Achten Sie darauf, dass ihre linke Hand den vorderen Griff so hält, dass ihr Daumen sich unter ihm bef indet. ARBEITSBEGINN Sie müssen den Akku in das Gerät einsetzen, bevor Sie mit der Arbeit beginnen. Starten der Maschine: Drücken Sie zunächst den Knopf zum Entriegeln der Sicherheitssperre und dann den Auslöser. ARBEIT BEENDEN Lösen Sie den Auslöser, um die Kettensäge anzuhalten.

BEDIENUNG DER KETTENBREMSE

Siehe Abbildung 22 Überprüfen Sie den Betriebszustand der Ket-tenbremse vor jedem Einsatz. Setzen Sie die Kettenbremse ein, indem Sie mit Ihrer linken Hand den vorderen Griff greifen und dem Handrücken den Hebel der Kettenbremse/Handschutz in Richtung Schiene drücken, während die Kette sich schnell bewegt. Stellen Sie sicher, dass sich beide Hände immer and den Griffen befinden. Stellen Sie die Kettenbremse zurück auf die BETRIEB Position, indem Sie die Oberseite des Hebels der Kettenbremse/Handschutzes greifen und in Richtung Griff ziehen.Deutsch (Übersetzung der originalen anleitungen)

FALLKERB (KERBE, DIE IN DEN BAUM

GESCHNITTEN WIRD, UM DIE FALL-

RICHTUNG ZU BESTIMMEN) Siehe Abbildung 10 Führen Sie die Kerbe über 1/3 des Baumd- urchmessers senkrecht zur Fallrichtung aus. Führen Sie den unteren waagerech- ten Kerbschnitt zuerst aus. Dies hilft ein Einklemmen der Sägekette oder der Füh- rungsschiene zu vermeiden, wenn die zweite Kerbe geschnitten wird.

FÄLLSCHNITT (DER ABSCHLIESSENDE

SCHNITT BEIM FÄLLEN EINES BAU-

MES, DER AUF DER DEM FALLKERB

GEGENÜBERLIEGENDEN SEITE DES

BAUMES GEMACHT WIRD) Siehe Abbildung 10 Führen Sie den Fällschnitt mindestens 50 mm höher als den waagerechten Fallkerb aus. Führen Sie den Fällschnitt parallel zum waagerechten Fallkerb aus. Führen Sie den Fällschnitt so aus, dass genügend Holz ste- hen bleibt, um als Bruchleiste zu dienen. Die Bruchleiste hindert den Baum daran, sich zu verdrehen und in die falsche Rich- tung zu fallen. Schneiden sie nicht durch die Bruchleiste! Wenn der Fällschnitt sich der Bruchleiste nähert, sollte der Baum zu fallen beginnen. Sollte die Gefahr bestehen, dass der Baum nicht in die gewünschte Richtung fällt, oder zurückschwankt und die Sägekette einkl- emmt, hören Sie mit dem Schneiden auf, bevor der Fällschnitt vollständig ausgeführt ist, und verwenden Sie Holz-, Plastik- oder Aluminiumkeile,um den Schnitt zu erweitern und den Baum in der gewünschten Fallrich- tung fallen zu lassen.Ziehen Sie, sobald der Baum zu fallen beginnt, die Kettensäge aus dem Schnitt, schalten Sie den Motor aus, setzen sie die Kettensäge ab und folgen Sie dann dem geplanten Rückzugspfad. Achten Sie auf fallende hoch liegende Äste und einen sicheren Halt.

ENTASTEN EINES BAUMES

Siehe Abbildung 11 Entasten ist das Entfernen von Zweigen von einem gefällten Baum. Belassen Sie beim Entasten größere unten liegende Äste als Stützen, um den Baum über dem Boden zu halten.Entfernen Sie kleinere Äste in einem Schnitt. Äste, die unter Spannung stehen, sollten von unten nach oben geschnitten werden, um ein Ein- klemmen der Kettensäge zu vermeiden.

ABLÄNGEN EINES BAUMSTAMMS

Siehe Abbildung 12-15 Ablängen ist das Schneiden eines Baums- ta-mms in Stücke. Es ist wichtig, dass Sie einen festen Stand haben und ihr Gewicht gleichm-äßig auf beide Füße verteilt ist. Sofern mögli-ch, sollte der Stamm erhöht liegen und durch Äste, Stämme oder Holz- keile gestützt werden. Befolgen Sie die fol- genden Anweisungen, um sich das Schnei- den zu erleichtern: Wenn der Stamm über die gesamte Länge gestützt wird, wird er von oben geschnitten (Oberschnitt). Wenn der Stamm an einem Ende gestützt wird,schneiden Sie durch ein Drittel des Durchmessers von der Unterseite (Unterschnitt). Führen Sie dann den abschließenden Schnitt als Oberschnitt aus, der auf den ersten Schnitt trifft. Wenn der Stamm an beiden Enden gestützt wird,schneiden Sie durch ein Drittel des Durchmessers von oben (Oberschnitt). Führen Sie dann den abschließenden Schnitt als Unterschnitt über die unteren 2/3 aus, der auf den ersten Schnitt trifft. Stehen Sie beim Ablängen in Hanglage immer auf der vom Stamm aus höher gelegenen Seite. Um beim Abschluss des Schnitts vollkommen die Kontrolle zu behalten, verringern Sie den Schnittdruck gegen Ende des Schnitts ohne Ihren festen Griff um die Griffe der Kettensäge zu lösen. Lassen Sie die Kette nicht in Kontakt mit dem Boden geraten. Warten sie nach Beendigung des Schnitts bis die Sägekette angehalten hat bevor sie die Kettensäge bewegen. Schalten Sie immer den Motor aus, bevor Sie sich von Baum zu BaumDeutsch (Übersetzung der originalen anleitungen)

WARNUNG Entfernen Sie immer erst den Akku aus dem Werkzeug, bevor Sie die Kettens- pannung prüfen, oder Einstellungen an der Kette vornehmen. Tragen Sie beim Berühren von Kette, Schiene oder Bereichen um die Kette herum, Schutzhandschuhe.

EINSTELLEN DER KETTENSPANNUNG

Siehe Abbildung 2, Abbildung 7. Lösen Sie die Schrauben zum Festziehen der Zahnkranzabdeckung mit dem mitgelieferten Sch-raubenschlüssel. Die Schrauben zum Festziehen der Zahnkranzabdeckung müssen nicht vollständig entfernt werden, um die Kettenspannung einzustellen. Drehen Sie die Kettenspannschraube im Uhrzeigersinn, um die Kettenspannung zu erhöhen und gegen den Uhrzeigersinn, um die Kettenspannung zu verringern. Nachdem die Kette die gewünschte Spannung besitzt,ziehen Sie die Schrauben zum Festziehen der Kettenabdeckung fest.

AUSTAUSCH VON SCHIENE UND

KETTE Siehe Abbildungen 3-7 Nehmen Sie den Akku aus der Kettensäge. Entfernrn Sie die beiden Schrauben zum Festziehen der Kettenabdeckung von der Zahnkranzabdeckung durch drehen mit dem Schraubenschlüssel gegen den Uhrzeigersinn. Entfernen Sie die Mutter zum Festziehen der Kettenabdeckung von der Zahnkranzabdeckung, indem Sie sie mit dem Schraubenschlüssel gegen den Uhrzeigersinn drehen. Die Schiene und Kette können jetzt entfernt werden,indem sie von dem Gehäuse der Säge gehoben werden und die Kette vor dem Zahnkranz gelöst wird. Entfernen Sie die alte Kette von der Schiene. Legen Sie die neue Sägekette in einer Schleife aus und glätten alle Knicke. Die Schneidzähne sollten auf die Richtung der Kettenrotation ausgerichtet sein. Drehen Sie die Schlinge um, wenn sie nach hinten gerichtet sind. Setzen Sie die Kettenglieder in die Schienennut. Positionieren Sie die Kette so,dass sich auf der Rückseite der Schiene eine Schleife bendet. Halten Sie die Kette in Position auf der Schiene und führen die Schleife um den Zahnkranz.Platzieren Sie die Schiene bündig auf die Befestigungsäche,so dass die Schienenbolzen in den länglichen Schlitzen der Schiene sitzen. Stellen Sie sicher, dass die Kette über dem Zahnkranz liegt. Schlieben Sie die Kettenabdeckung. Drehen Sie die Kettenspannvorrichtung im Uhrzeigersinn,bis die Kette nicht mehr durchhängt und mit den Kettengliedern in dem Schienennut eng an die Schiene anliegt. Heben Sie die Spitze der Führungsschiene an and überprlü Sie, ob die Kette durchhängt. Lassen Sie die Spotize der Führung- sschiene los und drehen die Einstellschraube der Kette 1/2 Drehung im Uhrzeigersinn Wiederholen Sie diesen Vorgang, bis die Kette nicht mehr durchhängt. Halten Sie die Spitze der Führung- sschiene nach oben und ziehen die Schrauben zum Festziehen der Kettenabdeckung mit dem Schraubenschlüssel fest. Die Kette ist richtig gespannt,wenn sie nicht an der Unterseite der FührungsschieneDeutsch (Übersetzung der originalen anleitungen)

durchhängt,die Kette liegt eng an,aber kann per Hand ohne Schwierigkeiten bewegt werden.

NACHFÜLLEN VON SCHIENEN &

KETTE-NÖL Schrauben Sie den Deckel auf und nehmen Sie ihn vom Öltank. Füllen Sie das Öl in den Öltank und beobachten sie dabei den Ölmessstab.

Section 0 Sie darauf, dass kein

Schmutz in den Öltank gerät während sie das Öl einfüllen. Setzen Sie den Deckel wieder auf und drehen Sie ihn fest. Ein gefüllter Öltank ermöglicht Ihnen die Verwendung der Säge für 20-40 min.

TRANSPORT DER KETTENSÄGE

Ziehen Sie vor dem Transport der Ketten- säge den Stecker aus der Steckdose und schieben Sie die Kettenabdeckung über Schiene und Kette. Sollen mehrere Schnitte mit der Kettensäge durchgeführt werden, muss die Säge zwischen den Schnitten ausgeschaltet werden. HÜLLE FÜR DIE FÜHRUNGSSCHIENE Siehe Abbildung 1 Sobald die Sägearbeit beendet ist und immer wenn die Maschine transportiert wird, muss die Hülle für die Führungsschiene über die Kette und die Schiene geschoben werden.

SCHÄRFEN DER SÄGEKETTE

Siehe Abbildung 16 - 21 Wenn die Kette nur noch unter Schwierig- keiten in das Holz eindringt,muss sie wie folgt geschärft werden: Setzen Sie die Kette unter Spannung. Befestigen Sie die Schiene in einem Schraubstock, so dass die Kette rutschen kann. Befestigen Sie die Feile am Feilenhalter und setzen Sie sie in einem 35° Winkel an den Schneider an. Feilen Sie ausschlieblich mit Vorwärtss- chwüngen, bis der abgenutzte Teil der Schnittkante entfernt wurde. Zählern Sie als Referenzwert die Anzahl der Schwünge, die Sie am Schneider durchführen, und verwenden Sie bei allen anderen Schneidern dieselbe Anzahl an Schwüngen. Sollte nach mehrmaligem Schärfen die Tiefenlehre aus der Schablone hervorstehen, müssen Sie das Niveau zurücksetzen. Verwenden Sie hierzu eine Flachfeile.Runden Sie zum Abschluss die Tiefenlehre ab. BITTE BEACHTEN:Wir empfehlen, dass Sie tiefe oder wichtige Schärfarbeiten durch einen Kundendienst, der über einen elek- trischen Schärfer verfügt, ausführen lassen.

PFLEGE DER FÜHRUNGSSCHIENE

Reinigen Sie nach der Arbeit mit einem Kratzhaken die Nut und die Ölkanäle. Trimmen Sie von Zeit zu Zeit die Seiten der Gleitschienen mit einer Flachfeile. Wird dies über einen längeren Zeitraum hinweg nicht getan, könnten die scharfen Kanten abbrechen und die Schiene beschädigen. WARNUNG Verwenden Sie zur Wartung nur Origi- nal Ersatzteile. Der Einsatz von anderen Teilen kann eine Gefahr verursachen oder das Produkt beschädigen. WARNUNG Entfernen Sie zur Vermeidung schwerer Verletzungen bei der Reinigung oder der Durchführung anderer Wartungsarbeiten immer erst den Akku aus dem Werkzeug.Deutsch (Übersetzung der originalen anleitungen)

ALLGEMEINE WARTUNG UND PFLEGE

Überprüfen Sie das gesamte Produkt vor jeder Benutzung auf beschädigte, fehlende oder lose Teile, wie Schrauben,Bolzen, Muttern, Deckel usw. Schrauben Sie alle Befestigungen und Deckel fest und ver- wenden Sie dieses Produkt nicht, bis alle fehlenden oder beschädigten Teile ersetzt wurden. Bitte wenden Sie sich für weitere Hilfe an den Kundendienst. Vermeiden Sie beim Reinigen der Plastik- teile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe sind anfällig gegen Lösungsmittel und können durch ihre Ver- wendung beschädigt werden. Verwenden Sie saubere Tücher um Verunreinigungen wie Staub, Öl, Schmierstoffe usw. zu ent- fernen. WARNUNG Lassen Sie niemals Bremsli üssigkeit- en, Benzine,Produkte auf Erdölbasis, Rostlöser usw. mit den Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, aufweichen oder zerstören, was zu schweren Verletzun- gen führen kann. Nur die in der Stückliste aufgeführten Teile sind zur Reparatur oder den Austausch durch den Kunden vorgesehen. Alle anderenTeile sollten durch einen autorisi- erten Kundendienst ausgetauscht werden. AUFBEWAHRUNG

LAGERUNG DES PRODUKTS

Entnehmen Sie vor der Einlagerung den Akku aus dem Gerät. Befreien Sie das Gerät von allen Fremdkörpern. Lagern Sie ihn an einem für Kinder unzugänglichem Ort. Von Korrosionsmitteln, wie Gartenche- mikalien und Streusalz, fernhalten. Lagern und laden Sie den Akku an einem Ort mit normaler Umgebungstemperatur. Bei Temperaturen unter oder über einer normalen Umgebungstemperatur reduziert sich die Lebensdauer eines Akkus. Lagern Sie Akkus niemals in „entladenem“ Zustand. Lagern Sie Akkus mit einem Ladezustand von 30%-50%. Lagern Sie den Akku trocken und bei einer Temperatur von weniger als 27C. Die Auadekapazität von Akkus verringert sich im Laufe der Zeit. Je höher die Temperatur ist, umso schneller verliert der Akku seine Auadekapazität. Wenn Sie Ihr Gerät während längerer Zeiträume nicht verwenden, sollten Sie den Akku jeden Monat oder alle zwei Monate auaden. Dadurch verlängert sich die Lebensdauer des Akkus. TRANSPORT Sichern Sie die Maschine beim Transport gegen Bewegung oder fallen, um Verlet- zungen und Beschädigung der Maschine zu verhindern.Deutsch (Übersetzung der originalen anleitungen)

ENTSORGUNG Getrennte Sammlung Dieses Produkt darf nicht im normalen Hausmüll entsorgt werden. Wenn Sie eines Tages erfahren, dass Ihr Greenworks tools Werkzeug ersetzt werden muss oder es nicht wieter von Nutzen für Sie ist, e ntsorgen Sie es nicht im Hausabfall. Führen Sie dieses Produkt einer getrennten Sammlung zu. Getrennte Sammlung gebrauchter Produkte und Verpackungen erlaubt die Wiederverwertung von Materialien. Die Wiederverwendung von Materialien hilft Umweltverschmutzung zu verhindern und reduziert den Bedarf an Rohmaterialien. Batteries Li-ion Entsorgen Sie Akkus am Ende der Nutzungsdauer und achten auf unsere Umwelt. Der Akku enthält Material, das für Sie und die Umwelt schädlich ist. Er muss daher separat in einer Einrichtung, die Lithium-Ionen Batterien annimmt, entsorgt werden.Deutsch (Übersetzung der originalen anleitungen)

PROBLEM MÖGLICHE URSACHE LÖSUNG

Führungsschiene und Kette werden heiß und rauchen. Überprüfen Sie, ob die Kette zu fest gespannt ist. Spannen Sie die Kette. Kein Öl im Öltank Füllen Sie den Öltank Die Auslassöffnung ist durch Ablagerungen blockiert. Lesen Sie die Bedienungsanleitung, um zu lesen wie Sie die Führungsschiene entfernen und Ablagerungen entfernen. Der Öltank ist durch Ablagerungen blockiert. Reinigen Sie den Öltank und füllen ihn wieder mit sauberem Öl. Die Führungsschiene und Öltankdeckel sind durch Ablagerungen blockiert. Reinigen Sie die Ablagerungen des Öltankdeckels. Der Zahnkranz oder die Führungsrollen sind durch Ablagerungen blockiert. Reinigen und entfernen Sie die Ablagerungen von dem Zahnkranz und der Führungsrolle. der Motor läuft, aber die kette bewegt sich nicht. Die Kette ist zu stark gespannt. Lesen Sie die Anleitung zur Kettenspannung oben in dieser Bedienungsanleitung. Überprüfen der Führungsschiene und der Sägekette Siehe Diagramm 16

Überprüfen der Führungsschiene und der Sägekette auf Schäden. Entfernen Sie den Akku aus dem Gerät. Nehmen Sie die Schutzabdeckung ab und entfernen die Führungsschiene und Kette. Reinigen Sie alle Ablagerungen an der Kettensäge. Nachdem alle Ablagerungen entfernt sind, legen Sie den Akku wieder ein und benutzen die Kettensäge.. Wenn der Zahnkranz sich dreht, dreht sich auch der Motor. Wenn der Zahnkranz sich nicht dreht, kontaktieren Sie den Kundendienst.Deutsch (Übersetzung der originalen anleitungen)

Der Motor läuft, die Kette dreht sich, sägt aber nicht Stumpfe Kette Schärfen oder ersetzen Sie die Kette. Kette falsch herum montiert. Lesen Sie Austausch der Führungsschiene und Kette oben in dieser Bedienungsanleitung. Die Kette könnte zu stark gespannt oder zu locker sein. Lesen Sie Neuspannen der Kette in dieser Bedienungsanleitung. Kettensäge startet nicht. Die Kettenbremse ist eingelegt. Ziehen Sie die Kettenbremse in Ihre Richtung, bis die Kettenbremse gelöst ist. Kein elektrischer Kontakt zwischen Kettensäge und Akku. Zum Einsetzen des Akkus sicherstellen, dass die Laschen an dem Akkufach eingerastet sind. Der Akkupack ist leer. Auaden des Akkus Der Akku und das Elektrowerkzeug sind zu heiß oder kalt. Lesen Sie das Kapitel zur Wartung von Akkus und Ladegerät in dieser Bedienungsanleitung. Motor läuft, aber sägt nicht normal. Motor stoppt nach ca. 10 Sekunden. Laden Sie den Akku auf. Wenn das Gerät sich beim Sägen ausschaltet und piept, bendet es sich im Schutzmodus. Das schützt die Schaltkreise vor Schäden. Lassen Sie den Auslöser los und starten die Kettensäge erneut. Lassen Sie die Kettensäge die Arbeit machen und sägen Sie nicht mit Gewalt. Akku ist nicht geladen. Den Akku auaden. Lesen Sie die Bedienungsanleitung für den Akku und das Ladegerät für den korrekten Ladevorgang. Die Kette muss geschmiert werden, und die Reibung ist erhöht, wenn sie nicht richtig gewartet wird. Stellen Sie sicher, dass die Kette immer geschmiert ist, indem Sie das Schienen- und Kettenöl niemals leer laufen lassen. Falsche Temperatur zur Akkulagerung. Lassen Sie den Akku immer auf Zimmertemperatur abkühlen.Español (Traducción de las instrucciones originales)

BASISCHTECHNIEKEN VOOR HET

VOORBEREIDINGEN VOOR GEBRUIK

KAATOLEIKKAUS (VIIMEINEN LEIKKA-

PRO VYJMUTÍ AKUMULÁTORU

Greenworks Werkzeuggarantie für Heimwerkergeräte GEWÄHRLEISTUNGSFRIST Alle neuen Greenworks Werkzeuge sind mit einer 2 Jahre Garantie auf Teile und Arbeit ab Kaufdatum ausgestattet. Eine 30 Tage Garantie ist für Maschinen im professionellen Einsatz verfügbar, weil Greenworks Werkzeuge hauptsächlich für den Einsatz durch Heimwerker konstruiert sind. Diese Garantie ist nicht übertragbar. EINSCHRAÄNKUNGEN Diese Garantie gilt nur für defekte Teile/Komponenten und deckt keine Reparaturen ab aufgrund von:

1. Normaler Abnutzung.

2. Routinewartungen oder Einstellungen.

3. Durch falsche Handhabung/Missbrauch/Fehlanwendung oder

Vernachlässigung verursachte Schäden.

4. Überhitzung aufgrund von fehlender Wartung.

5. Schäden aufgrund von durch fehlende Wartung lockeren/gelösten

Anschlüssen/Befestigungen.

6. Durch Reinigung mit Wasser verursachte Schäden.

7. Maschinen die nicht von einem autorisierten Greenworks Kundendienst

gewartet oder repariert wurden.

8. Maschinen die falsch montiert oder eingestellt wurden.

9. Schäden aufgrund falscher Benutzung der Maschine.

10. Schäden aufgrund von falscher Wintereinlagerung (Hochdruckreiniger).

11. Elemente die als Verschleißteile betrachtet werden sind normalerweise

nicht von dieser Garantie abgedeckt, einschließlich, aber nicht beschränkt auf: ● Akkus ● Elektrische Kabel ● Klingen und Klingeneinheiten ● Bänder ● Filter ● Spannfutter und Werkzeughalter

12. Bestimmte Produkte können Teile wie Motoren, Getriebe von anderen

Herstellern enthalten, diese Elemente unterliegen der entsprechenden Herstellergarantie, außer in Fällen wo Greenworks Tools Europe GmbH zustimmt Ansprüche außerhalb der genannten Herstellergarantiefrist zu akzeptieren.

13. Gebrauchte Waren sind nicht von dieser Garantie abgedeckt.

14. Die Montage von Ersatzteilen oder zusätzlichen Teilen die nicht von

Greenworks Tools Europe GmbH geliefert oder zugelassen sind. Garantie Für einen Gewährleistungsanspruch auf ein Produkt unter dieser Garantie ist ein Original-Kaufbeleg erforderlich. Kreditkartenauszüge sind als Kaufbeleg ausreichend. Im Falle eines Garantiefalls sollte der Kunde das Produkt zuerst mit dem Kaufbeleg zu ein Einkaufsort bringen. Die Maschine wird an unsere zentrale Serviceeinrichtung gesendet und dort überprüft. Wenn die Maschine fehlerhaft ist, wird sie repariert und kostenfrei an die Kundenadresse gesendet. Maschinen die für unter 100 € einschließlich Mahrwertsteuer verkauft werden, werden generell ersetzt. Wenn die zentrale Serviceeinrichtung feststellt, dass die Maschine nicht ursächlich für den Fehler ist, wird der Kunde informiert, dass er die Kosten der Reparatur zu tragen hat. Änderungen dieser Garantie sind vorbehalten, um neue Produkte einzubeziehen. Eine Kopie der aktuellen Garantie ist verfügbar auf www.greenworkstools.eu. DEGaranzia Utensili Greenworks per Dispositivi per Lavori fai da te
