Egenskap	Detaljer
Produkttyp	Såg
Strömförsörjning	Trådlös elektrisk
Batterispänning	24V
Bladets längd	20 cm
Tomgångshastighet	0-3000 varv/min
Vikt	2,5 kg
Användning	Perfekt för att såga trä, plast och lätta material
Underhåll	Kontrollera regelbundet bladets skick och rengör efter användning
Säkerhet	Använd skyddsglasögon och handskar vid användning
Garanti	2 år
Inkluderade tillbehör	Sågblad, batteri, laddare

Vanliga frågor - G24JS GREENWORKS

Hur monterar man GREENWORKS G24JS-sågen?

För att montera sågen, börja med att fästa bladet enligt instruktionerna i manualen. Se till att alla skruvar är ordentligt åtdragna och att bladet är korrekt justerat.

Hur lång är batteriets livslängd för GREENWORKS G24JS-sågen?

Batteriets livslängd beror på användningen, men vanligtvis kan det hålla i 30 till 45 minuter vid normal användning.

Hur underhåller man GREENWORKS G24JS-sågen?

För att underhålla sågen, rengör bladet regelbundet och kontrollera oljenivån om tillämpligt. Se också till att ladda batteriet korrekt och förvara det på en sval plats.

Vad gör man om sågen inte startar?

Om sågen inte startar, kontrollera först att batteriet är fulladdat. Se också till att säkerhetsanordningar och kontroller är korrekt aktiverade.

Vad är kapaciteten för GREENWORKS G24JS-sågens kapning?

GREENWORKS G24JS-sågen har en maximal kapningskapacitet på 50 mm för trä och 30 mm för hårdare material.

Är GREENWORKS G24JS-sågen kompatibel med andra GREENWORKS-batterier?

Ja, GREENWORKS G24JS-sågen är kompatibel med andra batterier i 24V-serien från GREENWORKS.

Hur byter man bladet på GREENWORKS G24JS-sågen?

För att byta blad, skruva loss bladets fästskruv, ta bort det gamla bladet och sätt i det nya, se till att det sitter ordentligt innan du skruvar fast det igen.

Finns det rekommenderade tillbehör för GREENWORKS G24JS-sågen?

Ja, det rekommenderas att använda kompatibla reservblad och personlig skyddsutrustning som skyddsglasögon och handskar.

Hur vet man om batteriet till sågen är defekt?

Om sågen inte fungerar trots ett fulladdat batteri, kontrollera om batteriet har skador som sprickor eller deformationer.

Är GREENWORKS G24JS-sågen lätt att transportera?

Ja, sågen är designad för att vara lätt och kompakt, vilket gör den enkel att transportera för arbete utomhus.

BRUKSANVISNING G24JS GREENWORKS

Svenska (Översättning från originalinstruktioner)

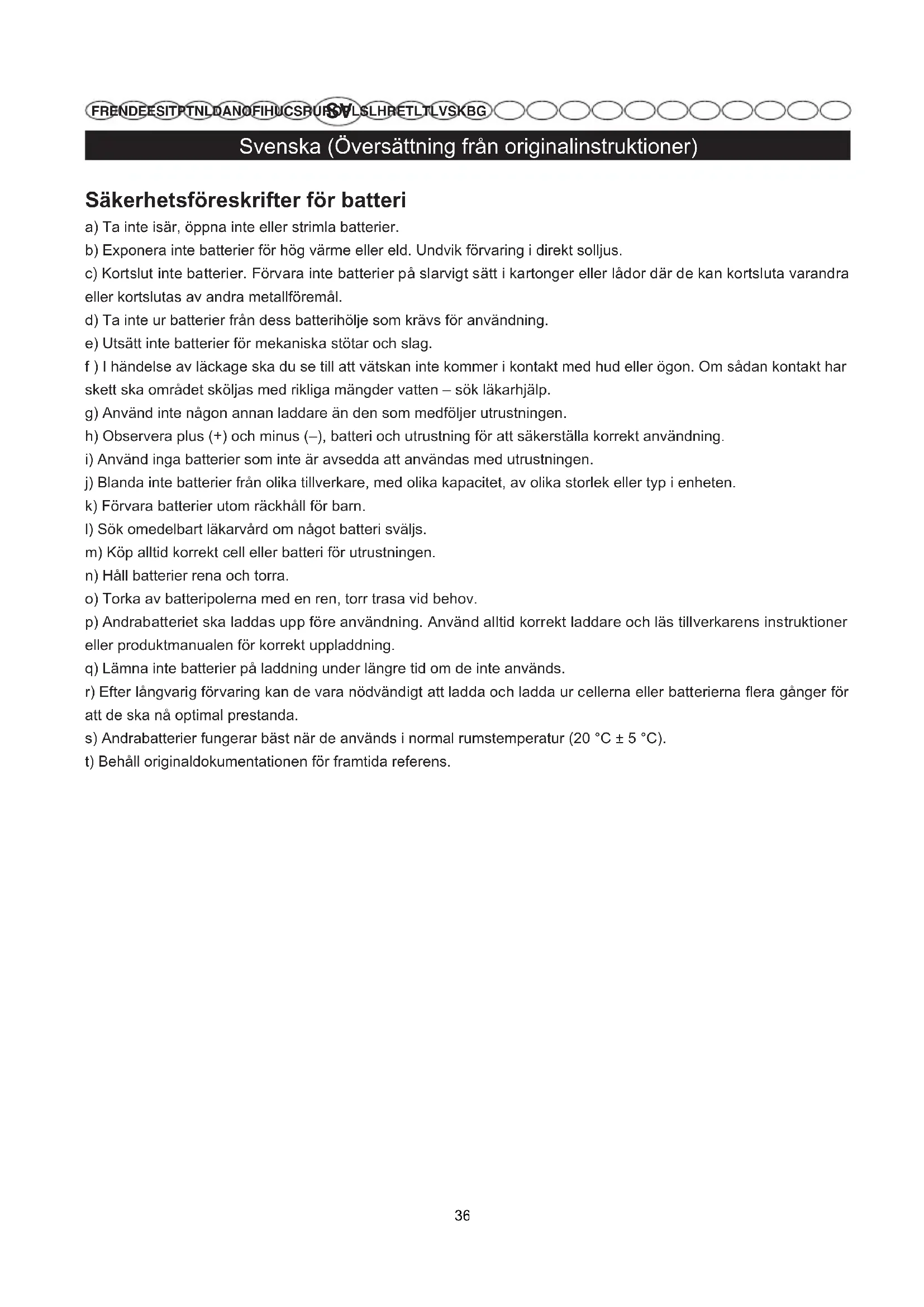

Säkerhetsföreskrifter för batteri

a) Ta inte isär, öppna inte eller strimla batterier.

b) Exponera inte batterier för hög värme eller eld. Undvik förvaring i direkt solljus.

c) Kortslut inte batterier. Förvara inte batterier på slarvigt sätt i kartonger eller lådor där de kan kortsluta varandra eller kortslutas av andra metallföremål.

d) Ta inte ur batterier från dess batterihölje som krävs för användning.

e) Utsätt inte batterier för mekaniska stötar och slag.

f) I händelse av läckage ska du se till att vätskan inte kommer i kontakt med hud eller ögon. Om sådan kontakt har skett ska området sköljas med rikliga mängder vatten – sök läkarhjälp.

g) Använd inte någon annan laddare än den som medföljer utrustningen.

h) Observera plus (+) och minus (−), batteri och utrustning för att säkerställa korrekt användning.

i) Använd inga batterier som inte är avsedda att användas med utrustningen.

j) Blanda inte batterier från olika tillverkare, med olika kapacitet, av olika storlek eller typ i enheten.

k) Förvara batterier utom räckhåll för barn.

I) Sök omedelbart läkarvård om något batteri sväljs.

m) Köp alltid korrekt cell eller batteri för utrustningen.

n) Håll batterier rena och torra.

o) Torka av batteripolerna med en ren, torr trasa vid behov.

p) Andrabatteriet ska laddas upp före användning. Använd alltid korrekt laddare och läs tillverkarens instruktioner eller produktmanualen för korrekt uppladdning.

q) Lämna inte batterier på laddning under längre tid om de inte används.

r) Efter långvarig förvaring kan de vara nödvändigt att ladda och ladda ur cellerna eller batterierna flera gånger för att de ska nå optimal prestanda.

s) Andrabatterier fungerar bäst när de används i normal rumstemperatur (20 °C ± 5 °C).

t) Behåll originaldokumentationen för framtida referens.

Svenska (Översättning från originalinstruktioner)

WARNING

Läs noga alla varningar och alla instruktioner. Underlåtenhet att respektera dessa föreskrifter kan leda till olyckor som brand, elektriska stötar och/eller allvarliga kroppsskador.

- Spara dessa varningar och instruktioner för senare behov. Ter men "elektr iskt ver ktyg" som används i nedanstående säkerhetsföreskrifter används både om elektriska verktyg som ansluts till nätet och om sladdlösa elektriska verktyg.

ARBETSMILJÖ

■ Se till att arbetsutrymmet är rent och har en tillräcklig belysning. Belamrade och mörka utrymmen gynnar olyckor.
■ Använd inte elektriska verktyg i explosiv miljö, t. ex. i närheten av lättantändliga vätskor, gaser eller damm. Gnistor från elektriska verktyg kan sätta eld på dem eller få dem att explodera.
Håll barn, besökare och husdjur på avständ när du använder ett elektriskt verktyg. De kan störa dig och få dig att förlora kontrollen över verktyget.

ELSÄKERHET

■ Utsätt inte motordrivna verktyg för regn eller blöta omgivningar. Vatten som tränger in i ett motordrivet verktyg ökar risken för elektrisk stöt.

PERSONLIG SÄKERHET

■ Var vaksam. Titta på vad du gör och använd ditt sunda förnuft när du använder ett elektriskt verktyg. Använd inte verktyget om du är trött, påverkad av alkohol eller droger eller om du tar mediciner. Glöm inte att om du är ouppmärksam bara bråkdelen av en sekund kan du skada dig allvarligt.
■ Använd en skyddsutrustning. Skydda alltid ögonen. Beroende på arbetsförhållandena bör du även använda en skyddsmask mot damm, halksäkra skor, en skyddshjälm eller hörselskydd för att undvika risker för allvarliga kroppsskador.
■ Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren är ställd på "av" innan du ansluter verktyget till ett uttag och/eller lägger i batteriet, liksom då du tar eller transporterar verktyget. För att undvika risker för olyckor skall du inte bära omkring verktyget med fingret på strömbrytaren och inte ansluta det om strömbrytaren är i påslaget läge.
■ Plocka bort spännycklarna innan du sätter i gång verktyget. En spännyckel som är fäst i en rölig del av verktyget kan förorsaka allvarliga kroppsskador.
■ Sträck inte ut armen för längt. Stå stadigt på benen. En stabil arbetsposition gör att man bättre

kan kontrollera sitt verktyg, om någonting oförutsett händer.

■ Använd lämpliga kläder. Ha inte lösa kläder eller smycken. Håll även håret, kläderna och handskarna på avständ från rörliga delar. Lösa kläder, smycken och långt här kan fastna i rörliga delar.

ANVÄNDNING OCH UNDERHÅLL AV ELEKTRISKA VERKTYG

Kör inte verktyget för hårt. Använd ett verktyg som är anpassat till det arbete du vill utföra. Verktyget är effektivare och säkrare om det används med den hastighet som det är konstruerat för.
■ Använd inte ett elektriskt verktyg, om det inte går att sätta i gång det och stoppa det med strömbrytaren. Ett verktyg som inte kan sättas på och stängas av korrekt är farligt och måste absolut repareras.
■ Förvara elektriska verktyg utom räckhåll för barn. Låt inte personer som inte känner till verktyget eller inte har tagit del av dessa säkerhetsföreskrifter använda det. Elektriska verktyg är farliga i händerna på ovana personer.
■ Sköt väl om dina verktyg. Kontrollera de rörliga delarnas inställning. Kontrollera att ingen del är skadad. Kontrollera monteringen och alla andra delar som kan påverka verktygets funktion. Om någon del är skadad, låt reparera verktyget innan du använder det. Många olyckor beror på en slarvig skötsel av verktygen.
- Kom ihåg att hålla verktygen rena och vässade. Ett väl slipat och rent skärverktyg riskerar mindre att blockeras och du kan då kontrollera det bättre.
Följ dessa säkerhetsföreskrifter då du använder verktyget, tillbehör, bits, etc., med hänsyn till verktygets speciella egenskaper, arbetsområdet och det arbete som skall utföras. Använd ditt elektriska verktyg endast för arbeten till vilka det är anpassat, för att undvika farliga situationer.

VIKTIGA SÄKERHETSFÖRESKRIFTER FÖR SLADDLÖSA VERKTYG

■ Kontrollera att strömbrytaren är i läget "AV" eller att den är låst innan du lägger i batteriet. Iläggning av ett batteri i ett påslaget verktyg kan förorsaka olyckor.

■ Ladda upp batteriet i ditt verktyg endast med den laddare som anges av fabrikanten. En laddare som är anpassad till en viss typ av batteri kan förorsaka brand, om den används med batterier av en annan typ.
■ Endast en särskild typ av batteri får användas med ett sladdlöst verktyg. Användning av andra slags batterier kan förorsaka brand.
Då batteriet inte används ska det hållas på avständ från metallföremål som t. ex. gem, mynt, nycklar, skruvar, spikar eller andra föremål som kan förbinda kontakter sinsemellan. Kortslutning av

Svenska (Översättning från originalinstruktioner)

batteripolerna kan förorsaka brännskador eller brand.

■ Undvik all kontakt med batterivätska, i händelse av läcka från batteriet p.g.a. en felaktig användning. Om detta ändå händer, skölj omedelbart det berörda området med rent vatten. Om du får vätska i ögonen, sök även läkarhjälp. Vätska som strömmar ut ur ett batteri kan förorsaka irritationer eller brännskador.

UNDERHÅLL

- Alla reparationer måste utföras av en kompetent tekniker, som använder endast ursprungliga reservdelar. Du kan då använda ditt elektriska verktyg i all trygghet.

PRODUKT SPECIFIKATIONER

Model 3600007a
Motor 24 volts
Slag per minut 0-2,300 /min. (SPM)
Slaglängd 25.4 mm
Vikt inklusive batteripack	2.23 kg
Batteripack 29807/29837
Batteriladdare 29817

Svenska (Översättning från originalinstruktioner)

WARNING

Läs alla säkerhetsvarningar och anvisningar. Att inte följa en och instruktionerna kan resultera i elstöt, brand och/eller allvarlig skada.

Behåll dessa varningar och anvisningar för framtida referens.

Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

STICKSÅG SÄKERHETSFÖRESKRIFTER

a) Greppa verktyget i dess isolerade delar när du utför arbeten där maskinen kan komma i kontakt med dolda elkablar. Vid kontakt med en strömförande kabel kan de exponerade delarna på verktyget bli strömförande och ge användaren en elektrisk stöt.
b) Använd dammskydd.

Ytterligare säkerhetsföreskrifter

a) Undvik att köra sågen på låga varvtal under längre perioder. Om du kör sågen vid låga hastigheter och konstant belastning kan sågen överhettas. Ha i så fall sågen att rotera på tomgång i maximal hastighet, för att kyla av den.

ANVÄNDNINGSOMRÅDE

a) Skär i alla träsorter
b) Skär i plast
c) Skär i gipsvägg
d) Såga metall

Använd inte produkten på något annat sätt än vad som är avsett.

RESIDUALRISK

Produkten är designad med säkerhetsanordningar enligt regleringar men det finns fortfarande risker som inte kan undvikas helt och operatören ska vara uppmärksam på dessa:

• Kontakt med skärblad. Använd skyddshandskar
  – Hörselskador. Bär hörselskydd.
• Inandning av damm och fiber. Använd dammskydd.
  – Synskador. Använd skyddsglasögon

RISKMINSKNING

Det finns rapporter om att vibrationer från handhållna verktyg kan bidra till ett tillstånd som kallas Raynauds syndrom för vissa personer. Symptomen brukar vara att det sticker i fingrarna och att de domnar bort; fingrarna kan

också bli vita, särskilt vid kyla.

Ärftliga faktorer, kyla och fukt, diet, rökning och arbetsrutiner tros alla bidra till att orsaka dessa symptom.

Det finns förebyggande åtgärder som du kan vidta för att försöka minska vibrationernas påverkan:

Håll dig varm när du arbetar i kallt väder. Använd handskar för att hålla kvar värmen i händer och handleder. Kyla har rapporterats som en viktig del i utvecklandet av Raynauds syndrom.

– Träna och rör på dig efter varje användningstillfälle för att öka blodcirkulationen.
– Ta ofta pauser från arbetet.
– Begränsa tiden du utsätter dig varje dag.

Upphör omedelbart om du upplever några av dessa symptom och uppsök din läkare.

Risk för person- eller slitageskador vid användning av verktyget under lång tid. Om verktyget används under längre perioder krävs regelbundna pauser.

UNDERHÅLL

WARNING

Produkten får aldrig anslutas till strömkälla undre montering, justeringar, rengöring, underhåll eller när produkten inte används. Frånkoppling av produkten förhindrar uppstart av misstag vilket kan orsaka allvarliga skador.

a) Vid underhåll skall tillverkarens originaldelar alltid användas för att ersätta utslitna eller skadade delar. Användning av andra delar kan orsaka fara eller produktskada.
b) Undvik att använda lösningsmedel vid rengöring av plastdelar. Flertalet plaster kan skadas vid användning av vissa lösningsmedel som säljs i affärerna. Använd en ren tygtrasa för att torka bort smuts, damm, osv.
c) Låt aldrig bromsvätska, bensin, petroleumbaserade produkter, penetrerande oljor och liknande komma i kontakt med plastdelar. Dessa ämnen innehåller kemiska produkter som kan skada, försvaga eller förstöra plasten.
d) Använd alltid skyddsglasögon med sidoskydd vid användning eller rengöring av produkten. Använd en ansiktsmask om det dammar mycket.
e) Rengör produkten med en borste eller använd dammuppsamlingssystem.
f) För säkerhet och pålitlighet ska alla reparationer utföras av auktoriserat reparationscenter.
g) Alla lager i produkten har smorts med tillräcklig mängd högklassig smörjmedel för produktens livslängd under normala driftsförhållanden. Därför behövs ingen ytterligare smörjning.

Svenska (Översättning från originalinstruktioner)

MILJÖSKYDD

Råmaterialen ska återvinnas i stället för att kastas i hushållsavfallet. För att skona miljön ska verktyget, tillbehören och emballagen sorteras.

SYMBOLER

Säkerhetsvarning

Läs instruktionerna ordentligt innan start av maskinen.

Tomgångshastighet

CE-överensstämmelse

Skärkapacitet i trä

Slaglängd

Bredd på bladinsert

Såga metall

Skär i plast

Rak och böjd kapning av trä

Rak kapning av trä

Rundgående rörelse

Lås

Lås upp

Använd skyddsglasögon

Använd andningsskydd

Gamla elektroniska produkter ska inte kastas med hushållssoporna. Återvinn där sådana faciliteter finns. Kontrollera med din lokala myndighet eller säljaren för att få återvinningstips.

Greenworks Tools garanti för hobbymaskiner

GARANTIPERIOD

Alla nya Greenworks Tools verktyg garanteras i 2 år gällande delar och sammansättning från ursprungligt inköpsdatum. Det finns en 30 dagars garanti för maskiner som används yrkesmässigt eftersom Greenworks Tools är primärt designade för användning av hobbykonsumenter. Denna garanti kan inte överlåtas.

BEGRÄNSNINGAR

Denna garanti omfattar enbart defekta delar/komponenter och täcker inte reparationer på grund av:

1. Normalt slitage.

2. Regelbundet underhåll och justering.

3. Skada som uppkommit på grund av felaktig hantering/vanvård/missbruk eller försummelse.

4. Överhettning på grund av uteblivet underhåll.

5. Skada på grund av att fästen/låsanordningar blivit lösa/har lossnat på grund av uteblivet underhåll.

6. Skada orsakad av rengöring med vatten.

7. Maskiner där underhålls- eller reparationsarbete har utförts av icke auktoriserat servicecenter för Greenworks Tools.

8. Maskiner som har monterats eller justerats felaktigt.

9. Skada på grund av felaktig användning av maskinen.

10. Skada på grund av felaktig vinterförvaring (högtryckstvätter)

11. Objekt som anses vara slitage- och förbrukningsdelar tomfattas normalt inte av garantin, inklusive utan begränsning:

- Batterier

- Strömkablar

- Blad och bladanslutning

- Remmar

- Filter

- Chuckar och verktygshållare

1. Vissa produkter kan innehålla komponenter som motorer, växellådor eller liknande från andra tillverkare. Sådana komponenter om fattas av respektive tillverkares garanti förutom då Greenworks Tools Europe GmbH samtycker till att hantera eventuella krav som ligger utanför ovannämnda tillverkares garantiperiod.

2. Begagnade varor omfattas inte av denna garanti.

3. Användning av reservdelar, utbytesdelar eller ytterligare komponenter som inte levererats eller godkänts av Greenworks Tools Europe GmbH.

Garanti

För garantikrav för någon produkt enligt denna garanti krävs bevis på ursprungligt inköp. Kredit-/betalkortsutdrag gäller inte som inköpsbevis. I första skedet av ett garantikrav ska kunden returnera produkten till den ursprungliga inköpsplatsen tillsammans med inköpsbevis. Maskinen skickas till vår centrala serviceanläggning för inspektion. Om maskinen befinns vara felaktig repareras den och skickas tillbaka till kundens adress utan någon kostnad. Maskiner som kostar under 100 EUR inklusive moms byts oftast ut.

Om vår centrala serviceanläggning inte finner att maskinen är felaktig kommer kunden att meddelas vad deras kostnad blir för reparationen.

Denna garanti kan ändras från tid till annan av hänsyn till behov gällande nya produkter. En kopia av senaste garantin finns tillgänglig på www.greenworkstools.eu.

Greenworks Tools garantipolitik for gør det selv-maskiner

GARANTIPERIODE

Namn på och adress till personen som är auktoriserad att sammanställa den teniska filen:

Namn: Gary Gao Naixin (Chef för Engineering)

Härmed deklarerar vi att produkten

Kategori 24V Sticksåg

Modell 3600007a

Konstruktionsår...... Se märkplåten på produkten

■ överensstämmer med de relevanta villkoren i Maskindirektiv (2006/42/EC)

■ överensstämmer med villkoren i följande övriga EC-direktiv

EMC-direktiv: 2014/30/EU

Dessutom deklarerar vi att

■ följande (delar/klausuler av) europeiska harmoniserade standarder har tillämpats

EN 60745-1, EN 60745-2-11, EN55014-1, EN55014-2

Målt lydtryksniveau L_pA = 76.0 dB(A) , K_pA = 3 dB(A)

Mält lydeffektniveau L_w0=87 dB(A) , K_w0=3dB(A)

Vibrationen av skärbräda _p = 6,756 m/s^2 , K_p = 1,5 m/s^2

Vibrationer i skärning stäl metall q_h,M=7,875 m/s^2 , K_M=1,5 m/s^2

EC OVERENSSTEMMELSESERKLÆRING

Fabrikant: Changzhou Globe Co., Ltd.

Adresse: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.China

Serienummer Se produktets klassificeringsetiket

Fremstillingsår ......Se produktets klassificeringsetiket

■ er i overensstemmelse med de relevante bestemmelser i maskindirektiv (2006/42/EC)

Serienummer......Se produktetiketten

Produksjonsår......Se produktetiketten

■ er i overensstemmelse med relevante bestemmelser i Maskindirektivet (2006/42/EC)
