BRUKSANVISNING G24CS25 GREENWORKS

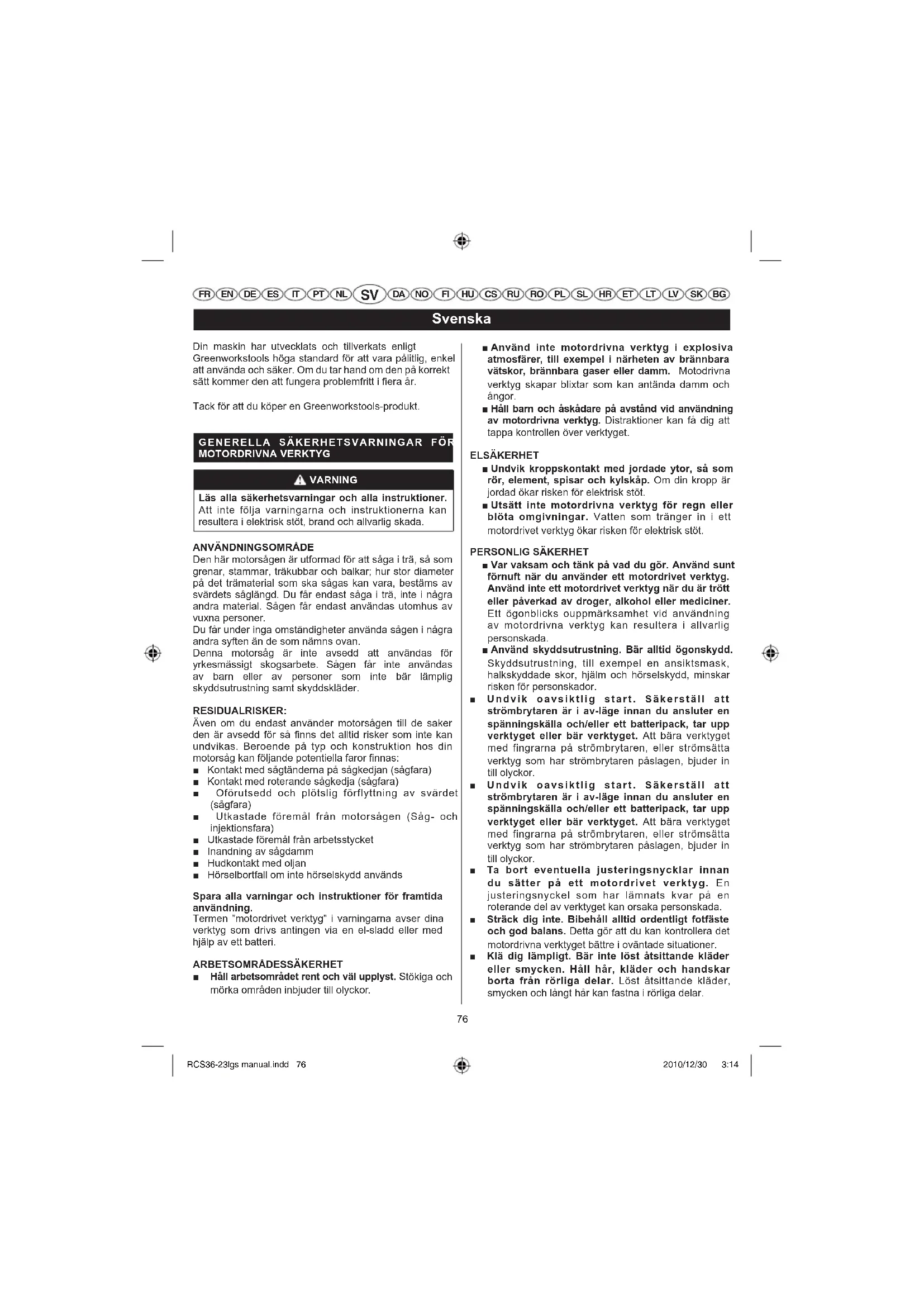

Viktigt!

Det är viktigt att du läser instruktionerna i denna manual innan du använder maskinen.

Din maskin har utvecklats och tillverkats enligt Greenworkstools höga standard för att vara pålitlig, enkel att använda och säker. Om du tar hand om den på korrekt sätt kommer den att fungera problemfritt i fiera år.

Tack för att du köper en Greenworkstools-produkt.

GENERELLA SÄKERHETSVARNINGAR FÖR MOTORDRIVNA VERKTYG

WARNING

Läs alla säkerhetsvarningar och alla instruktioner. Att inte följa varningarna och instruktionerna kan resultera i elektrisk stöt, brand och allvarlig skada.

ANVÄNDNINGSOMRÅDE

Den här motorsägen är utformad för att såga i trä, så som grenar, stammar, träkubbar och balkar; hur stor diameter på det trämaterial som ska sågas kan vara, bestäms av svärdets såglängd. Du får endast såga i trä, inte i några andra material. Sågen får endast användas utomhus av vuxna personer.

Du får under inga omständigheter använda sågen i några andra syften än de som nämns ovan.

Denna motorsåg är inte avsedd att användas för yrkesmässigt skogsarbete. Sågen får inte användas av barn eller av personer som inte bär lämplig skyddsutrustning samt skyddskläder.

RESIDUALRISKER:

Även om du endast använder motorsågen till de saker den är avsedd för så finns det alltid risker som inte kan undvikas. Beroende på typ och konstruktion hos din motorsåg kan följande potentiella faror finnas:

■ Kontakt med sågtänderna på sågkedjan (sågfara)
■ Kontakt med roterande sågkedja (sågfara)
■ Oförutsedd och plötslig förflyttning av svärdet (sägfara)
■ Utkastade föremäl från motorsågen (Såg- och injektionsfara)
■ Utkastade föremäl från arbetsstycket
■ Inandning av sågdamm
■ Hudkontakt med oljan
■ Hörselbortfall om inte hörselskydd används

Spara alla varningar och instruktioner för framtida användning.

Termen "motordrivet verktyg" i varningarna avser dina verktyg som drivs antingen via en el-sladd eller med hjälp av ett batteri.

ARBETSOMRÅDESSÄKERHET

■ Håll arbetsområdet rent och väl upplyst. Stökiga och mörka områden inbjuder till olyckor.

■ Använd inte motordrivna verktyg i explosiva atmosfärer, till exempel i närheten av brännbara vätskor, brännbara gaser eller damm. Motodrivna verktyg skapar blixtar som kan antända damm och ångor.
■ Håll barn och åskådare på avständ vid användning av motordrivna verktyg. Distraktioner kan få dig att tappa kontrollen över verklyget.

ELSÄKERHET

■ Undvik kroppskontakt med jordade ytor, så som rör, element, spisar och kylskåp. Om din kropp är jordad ökar risken för elektrisk stöt.
■ Utsätt inte motordrivna verktyg för regn eller blöta omgivningar. Vatten som tränger in i ett motordrivet verktyg ökar risken för elektrisk stöt.

PERSONLIG SÄKERHET

• Var vaksam och tänk på vad du gör. Använd sunt förnuft när du använder ett motordrivet verktyg. Använd inte ett motordrivet verktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet vid användning av motordrivna verktyg kan resultera i allvarlig personskada.
  ■ Använd skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning, till exempel en ansiktsmask, halkskyddade skor, hjälm och hörselskydd, minskar risken för personskador.
  ■ Undvik oavsiktlig start. Säkerställ att strömbrytaren är i av-läge innan du ansluter en spänningskälla och/eller ett batteripack, tar upp verktyget eller bär verktyget. Att bära verktyget med fingrarna på strömbrytaren, eller strömsätta verktyg som har strömbrytaren påslagen, bjuder in till olyckor.
• Undvik oavsiktlig start. Säkerställ att strömbrytaren är i av-läge innan du ansluter en spänningskälla och/eller ett batterpack, tar upp verktyget eller bär verktyget. Att bära verktyget med fingrarna på strömbrytaren, eller strömsätta verktyg som har strömbrytaren påslagen, bjuder in till olyckor.
  ■ Ta bort eventuella justeringsnycklar innan du sätter på ett motordrivet verktyg. En justeringsnyckel som har lämnats kvar på en roterande del av verktyget kan orsaka personskada.
  Sträck dig inte. Bibehåll alltid ordentligt fotfäste och god balans. Detta gör att du kan kontrollera det motordrivna verktyget bättre i oväntade situationer.
• Klä dig lämpligt. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst åtsittande kläder, smycken och längt hår kan fastna i rörliga delar.

FR EN DE ES IT PT NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Svenska

- Om tillbehör för uppsamling finns tillgängliga, kontrollera att dessa är monterade korrekt och fungerar.

ANVÄNDNING OCH SKÖTSEL AV MOTORDRIVNA VERKTYG

■ Pressa inte verktyget. Använd korrekt verktyg för det jobb du ska utföra. Ett korrekt valt verktyg förenklar arbetet och är säkrare att använda.
■ Använd inte det motordrivna verktyget om strömbrytaren inte sätter på och stänger av verktyget. Motordrivna verktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
- Dra ur kontakten ur uttaget innan du gör några justeringar, byter tillbehör eller förvarar verktyget. Sådana förebyggande åtgärder minskar risken för oavsiktlig start.
■ Förvara avstängda motordrivna verktyg utom räckhåll för barn och låt inte personer som är obekanta med verktyget, eller dess instruktioner, använda det. Motordrivna verktyg är farliga i otränade händer.
■ Sköt om motordrivna verktyg. Kontrollera att det inte föreligger någon obalans eller oförmåga för rörliga delar att röra sig, att inga delar är trasiga och att ingenting annat som påverkar användningen av det motordrivna verktyget föreligger. Om ett motordrivet verktyg är skadat måste det repareras innan användning. Mänga olyckor uppstår på grund av dåligt underhållna motordrivna verktyg.
- Håll skärdelar vassa och rena. Korrekt underhållna skärverktyg med vassa skärytor fastnar inte lika lätt och är enklare att kontrollera.
■ Använd det motordrivna verktyget samt dess tillbehör i enlighet med dessa instruktioner och på det sättet som verktyget är tänkt att användas. Ta även hänsyn till arbetsförhållandena och arbetet som ska utföras. Användning av det motordrivna verktyget för andra ändamål än vad det är avsett för kan resultera i en farlig situation.

ANVÄNDNING OCH UNDERHÅLL AV

BATTERIVERKTYG

• Kontrollera att strömbrytaren är i läget „AV“ eller att den är låst innan du lägger i batteriet. Iläggning av ett batteri i ett påslaget verktyg kan förorsaka olyckor.
  ■ Ladda upp batteriet i ditt verktyg endast med den laddare som anges av fabrikanten. En laddare som är anpassad till en viss typ av batteri kan förorsaka brand, om den används med batterier av en annan typ.
  ■ Endast en särskild typ av batteri får användas med

ett sladdlöst verktyg. Användning av andra slags batterier kan förorsaka brand.

• Då batteriet inte används ska det hållas på avstånd från metallföremål som t. ex. gem, mynt, nycklar, spikar eller andra föremål som kan förbinda kontakter sinsemellan, vilket kan förorsaka brännskador eller brand. Kortslutning av batteripolerna kan förorsaka brännskador eller brand.
  ■ Undvik all kontakt med batterivåtska, i händelse av läcka från batteriet p.g.a. en felaktig användning. Om detta ändå händer, skölj omedelbart det berörda området med en stor mängd rent vatten. Om du får vätska i ögonen, sök även läkarhjälp. Vätska som strömmar ut ur ett batteri kan förorsaka irritationer eller brännskador.

SERVICE

■ Låt en kvalificerad reparatör reparera ditt motordrivna verktyg. Använd endast originaldelar. Detta säkerställer att säkerheten i det motordrivna verktyget bibehålls.
Underhället kräver stor omsorg och en god kännedom om verklyget: det måste utföras av en kompetent yrkesman. När verktyget behöver repareras, rekommenderar vi att du kontaktar en auktoriserad serviceverkstad. Endast identiska originaldelar får användas vid byte.

SÄKERHETSANVISNINGAR SPECIFIKA FÖR MOTORSÅG

■ Sågkedjan kan komma i kontakt med dolda elkablar; håll därför endast verktyget i de isolerade greppytorna. Sågkedjor som kommer i kontakt med en ledande elkabel kan strömsätta exponerade metalldelar av verktyget och ge användaren en elektrisk stöt.
- Håll alla delar av kroppen borta från motorsågen när den är igång. Kontrollera att motorsågen Inte ligger emot någonting innan du startar den. Ett ögonblicks distraktion kan räcka för att trassla in dina kläder eller delar av din kropp i sågkedjan.
Håll alltid i motorsågen med din högra hand på det bakre handtaget och din vänstra hand på det främre handtaget. Om du håller motorsågen med omvänt grepp ökar du risken för skador. Undvik därför det greppet.
■ Använd skyddsglasögon och hörselskydd. Ytterligare skyddsutrustning för huvud, ben och fötter rekommenderas. Om du använder tillräckligt kraftiga kläder minskar du risken för skador.
■ Använd aldrig motorsågen om du befinner dig uppe i ett träd. Detta kan leda till både fallskador samt oavsiktlig kontakt med sågkedjan.

FR EN DE ES IT PT NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Svenska

■ Stå alltid stadigt på stabil och plan mark när du använder motorsågen. Hala eller instabila ytor, som exempelvis stegar, kan få dig att tappa balansen och kontrollen över motorsågen.
- Var uppmärksam på att en gren som är nedtyngd kan fjädra tillbaka när du sågar. När spänningen i träfibrema släpper kan grenen kastas tillbaka mot dig och få dig att tappa kontrollen över motorsågen.
- Var ytterst försiktig när du sågar snår- eller slyskog. Det böjliga materialet kan fastna i sågkedjan och kastas mol dig eller dra dig ur balans.
Bär alltid motorsågen i det främre handtaget. Den ska vara avstängd och riktad bort från kroppen. Sätt alltid på svärskyddet när du ska förvara eller transportera motorsågen. Om du hanterar motorsågen på ett korrekt sätt minskar du risken för oavsiktlig kontakt med sägkedjan.
■ Följ instruktionerna för smörjning, kedjespänning och byte av tillbehör. En felaktigt spänd eller smörjd kedja kan gå sönder eller öka risken för återkast.
- Håll handtagen torra, rena och fria från olja och fett. Feta och oljiga handtag är hala och kan göra så att du tappar kontrollen över motorsågen.
- Såga endast i trä. Använd inte motorsågen till någonting den inte är avsedd för. Exempel: använd inte motorsågen för att såga i plast, murverk eller byggnadsmaterial som inte är av trä. Om du använder motorsågen till någonting den inte är avsedd för kan det sluta med att en farlig situation uppstår.

ORSAKER TILL ÅTERKAST OCH HUR DE FÖREBYGGS:

Ett återkast kan uppstå när spetsen på svärdet träffar ett föremål eller när träet nyper fast sågkedjan.

Spetskontakt kan ibland orsaka en plötslig motreaktion som kastar svärdet uppåt och bakåt mot dig.

Om sågkedjan nyps fast i överkant kan svärdet tryckas snabbt bakåt mot dig.

Bäda dessa återkast kan få dig att tappa kontrollen över motorsågen och kan sluta med allvarlig personskada. Lita inte enbart på de säkerhetsfunktioner som finns inbyggda i motorsågen. Du som motorsågsanvändare ska göra allt du kan för att undvika olyckor och skador när du sågar.

Återkast är ett resultat av felanvändning och kan undvikas genom att följa de anvisningar som finns nedan:

Håll alltid stadigt i motorsågen och håll tummarna och fingrarna runt handtagen. Använd alltid båda händerna. Positionera din kropp och din arm så att du har möjlighet att parera ett återkast. Du kan

hantera äterkast om du följer anvisningarna. Släpp aldrig motorsågen. Se figur 11.

■ Sträck dig inte och såga aldrig ovanför axelhöjd. Då undviks spetskontakt och det ger dig bättre kontroll över motorsågen om något oväntat händer.
■ Använd endast de svärd och kedjor som rekommenderas av tillverkaren. Felaktiga svärd eller kedjor kan få kedjan att gå sönder och kan ge upphov till återkast.
■ Följ tillverkarens instruktioner för slipning och underhåll. Om du minskar ryttarnas höjd kan det leda till fler återkast.

YTTERLIGARE VARNINGAR

Det har rapporterats att vibrationer från handverktyg kan bidra till Raynauds syndrom hos vissa personer. Symptomen kan innefatta stickningar, domningar och vita fingrar vilka oftast framträder vid kyla. Ärftliga faktorer, kyla och fukt, diet, rökning och arbetsrutiner tros alla bidra till utvecklandet av dessa symptom. Det finns förebyggande åtgårder som du kan vidta för att försöka minska vibrationernas påverkan:
- Håll dig varm när du arbelar i kallt väder. Använd handskar för att hålla kvar värmen i händer och handleder. Kyla har rapporterats som en viktig del i utvecklandet av Raynauds syndrom.
- Träna och rör på dig efter varje användningstillfälle för att öka blodcirkulationen.
- Ta ofta pauser från arbetet. Begränsa tiden du utsätter dig varje dag.

Upphör omedelbart om du upplever några av dessa symptom och uppsök din läkare.

Den rekommenderade kapkapaciteten för denna motorsåg är 153 mm och smalare för att förlänga verktygets livslängd och garantera en säker användning. Om du kapar stockar med en grövre diameter än detta så kommer del att orsaka onödigt slitage på verktyget. Stockar med en maximal diameter på 229 mm kan kapas men detta bör endast göras i undantagsfall och med varsamhet.
■ De integrerade barkstödet med taggar är utformad för att underlätta kapningen. Om det trycks emot stocken medan du kapar så ulgör det en stabilare vridpunkt.
- Alla motorsågar är potentiellt livsfarliga om de används på fel sätt. Vi rekommenderar starkt att du genomgår professionell utbildning om detta verktygs säkerhet och användning.

SPARA DESSA FÖRESKRIFTER. LÄS DEM REGELBUNDET OCH FÖRKLARA DEM FÖR ALLA PERSONER SOM KAN TÄNKAS ANVÄNDA VERKTYGET. OM DU LÄNAR UT VERKTYGET SKA DU SAMTIDIGT LÄNA DENNA BRUKSANVISNING.

FR EN DE ES IT PT NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Svenska

SYMBOLER

Några av dessa symboler kan användas för ditt verktyg. Studera dem och lär dig vad de innebär så kan du använda produkten på säkraste sätt.

SYMBOL BETYDELSE/FÖRKLARING
V	Spänning
W Watt -	Ström
---	Likström - Strömtyp eller strömegenskaper
	Förebyggande åtgärder som berör din säkerhet.
	Läs i användarhandledningen.
	Använd skyddsglasögon och öronskydd då du använder detta verktyg.
	Utsätt inte för regn och använd inte i fuktiga områden.
	Garanterad ljudeffektsnivå är 97dB.

Följande signalord och betydelse används för att förklara de olika risknivåerna som hör till denna produkt.

SYMBOL SIGNAL FÖRKLARING
	FARA	Indikerar en överhängande farlig situation som kan, om den inte undviks, leda till dödsfall eller allvarlig skada.
	VARNING	Indikerar en potentiellt farlig situation som kan, om den inte undviks, leda till dödsfall eller allvarlig skada.
	FÖRSIKTIGHET	Indikerar en potentiellt farlig situation som kan, om den inte undviks, leda till mindre eller medelstora skador.
	FÖRSIKTIGHET	(Utan säkerhetssymbolen) Indikerar en situation som kan leda till egendomsskada.

FR EN DE ES IT PT NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Svenska
PRODUKTSPECIFIKATIONER

Spänning	24V DC
Hastighet utan belastning	2.4 m/s
Svärdlängd	254 mm
Kedjestop	< 2 s
Kapacitet hos oljetanken för kedjesmörjning	50 ml
Vikt (inklusive batteripack)	2.74 kg(2Ah)3.15 kg(4Ah)
Batteri	29807/29837
Laddare	29817/29827
Ljudtrycksnivå LpA	81.5 dB(A)
Osäkerhet KpA	2 dB(A)
Ljudeffektsnivå LWA 94.1	dB(A)
Osäkerhet Kwa 2 dB(A)
Garanterad ljudeffektsnivå LWA(G)	97 dB(A)
Vibrationsnivå, totalt värde (utan belastning)	2.5 m/s ^2
Osäkerhet K 1.5 m/s	2

Angående specifikationerna:

Det angivna vibrationsvärdet har uppmätts med en standardmetod och kan användas för att jämföra med andra verktyg.

Det angivna vibrationsvärdet kan användas som en första preliminär uppskattning av de vibrationer som du kommer att utsättas för.

WARNING

Det faktiska vibrationsvärdet hos verktyget kan skilja sig från det som angivils ovan och beror på hur verktygets används och på behovet av att identifiera säkerhetsåtgärder som bygger på en uppskattning av de verkliga värden som du kommer att utsättas för (med hänsyn tagen till alla delar av användningen, exempelvis när verktyget stängs av och när det går på tomgång).

INFORMATION OM KEDJA OCH SVÄRD

20097T
Tillverkare motorsåg Svärd
Oregon	91PJ040	124MLEA041
Tri-link	JL9D-1X40	M1431245-1041HL
Kedjor från Oregon måste användas med svärd från Oregon; Kedjor från Tri-link måste användas med svärd från Tri-link.

BESKRIVNING

1. Svärdskydd
2. Främre handtagsskydd
3. Främre handtag
4. Säkerhetslåsknapp
5. Avtryckare
6. Lock till oljetank
7. Oljenivåmätare
8. Barkstöd
9. motorság
10. Svärd
11. Säkerhetsbeslag
12. Bakre handtag
13. Justeringsvred för kedjespänning
14. Skydd för kedjehjul
15. Ätdragningsvred för kedjehjulsskyddet
16. Bult för spänning av sågkedjan
17. Kedjehjul
18. Styrtapp för svärd
19. Oljeavlopp
20. Svärdspår
21. Kedjekuggar
22. Egg
23. Fällriktning
24. Farozon
25. Flyktväg
26. Fallriktning
27. Inskärning
28. Fällande skär
29. Brytmän
30. Kvistning
31. Arbeta inte på marken och låt alla stödgrenar vara kvar tills stocken är sågad.
32. Stock som stöds längst med hela dess längd
33. Sågning ovanifrån; undvik att såga ner i marken

FR EN DE ES IT PT NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Svenska

1. Stock som stöds på ena sidan.

2. Kapning underifrån

3. Kapning ovanifrån

4. Stock som stöds i båda ändar.

5. Kapa en stock

6. Stå högre än stocken eftersom den kan börja rulla.

7. Batteri

8. Låsknapp för batteri

9. Batteriladdare

10. Laddningssladd

MONTERING

Motorsågen kräver ingen montering, men du bör veta hur du monterar svärdet och sågkedjan. Före varje användning ska du kontrollera kedjespänningen och fylla på olja, enligt beskrivning senare i denna manual, om det behövs.

MONTERA SVÄRDET OCH SÄGKEDJAN

Se figur 2-7.

Obligāti nonemiet akumulatoru no ierīces. Använd skyddshandskar.

■ Lossa på åtdragningsvredet för kedjehjulsskyddet (post 15) och ta bort kedjehjulsskyddet.
■ Sågkedjan ska ligga i rotationsriktningen. Om tänderna pekar åt fel håll måste kedjan vändas om.
■ Placera kedjans tänder i svärdspåret.
■ Placera kedjan sä att det bildas en ögla bakom svärdet.
- Häll fast kedjan på svärdet och placera öglan runt kedjehjulet. Kontrollera att allt sitter monterat korrekt. Se till att hålet på svärdet passar perfekt med bulten (post 16) för spänning av sågkedjan.
Sätt tillbaka kedjehjulsskyddet, vrid justeringsvredet för kedjespänning (post 13) medsols tills sågkedjan är riktigt spänd. Du måste sedan trycka svärdet uppåt och kontrollera kedjespänningen; spänn inte kedjan för hårt.
■ Dra åt vredet (post 15) igen när kedjan är ordentligt spänd.

Notera: sågkedjan är korrekt spänd när den kan lyflas 3-4 mm från mitten av ovansidan på svärdet. Låt motorsågen gå i 2-3 minuter när du startar den med en ny kedja.

WARNING

Efter inkörningstiden måste du kontrollera kedjespänningen igen och spänna ytterligare om det behövs.

ANVÄNDNING

Se bruksanvisningen till ditt Ryobi

batteripack och din laddare för fullständiga återuppladdningsinstruktioner.

NOTERA: För att undvika allvarlig personskada ska du alltid ta bort batteripacket och hålla händerna borta från låsknappen när du bär eller transporterar verktyget.

FÖRE VARJE ANVÄNDNING

KONTROLLERA KEDJESPÄNNINGEN (Fig. 2)

! WARNING

Dra alltid ur kontakten från eluttaget innan du kontrollerar kedjespänningen eller utför några justeringar på kedjan. Använd skyddshandskar när du rör vid kedjan, svärdet eller områden i närheten av kedjan.

• Dra ner kedjan från mitten av svärdets undersida. Hålet mellan tänderna och svärdet ska vara mellan 3 och 4 mm.
  ■ Se sektionen "JUSTERA KEDJESPÄNNINGEN" senare i den här manualen om kedjan behöver justeras.

SÄ HÄR INSTALLERAR DU BATTERIPAKETET

Se figur 2.

Placera batteripaketet i motorsågen. Passa in räfflorna på batteripaketet med skårorna i motorsågens batteriport.
■ Kontrollera att spärren på batteripaketets undersida knäpper fast och att batteripaketet sitter ordentligt fast på sin plats i motorsågen innan användning påbörjas.

SÄ HÄR TAR DU BORT BATTERIPAKETET

Se figur 2.

■ Släpp upp avtryckaren för stanna motorsågen.
■ Tryck på knappen längst ned på batteriet, och håll den intryckt.
■ Ta bort batteripaketet från motorsägen.

KONTROLLERA KEDJESMÖRJNINGEN

- Kontrollera mängden olja i motorsågen genom att titta i oljenivämätaren (7). Följ stegen i "TILLSÄTTA KEDJE- & SVÄRDSMÖRJMEDEL" senare i denna manual om oljenivän endast när upp till den nedre tredjedelen av oljenivämätaren.

! WARNING

Kontrollera kedjespänningen före varje användning.

FR EN DE ES IT PT NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Svenska

WARNING

Använd aldrig motorsågen utan tillräckligt mycket smörjmedel eftersom det kan skada sågen och göra den mindre säker att använda. Kontrollera oljenivån för kedjesmörjning före varje användning!

WARNING

Kontrollera att din strömkälla har den spänning och frekvens som anges på motorsågen innan du kopplar in den.

WARNING

Innan du börjar arbete måste du kontrollera elsladden och förlängningssladden så att de inte är skadade. Använd bara sladdar som är i perfekt skick.

Följ dessa säkerhetsanvisningar för att undvika återkast:

■ Såga aldrig med svärdets spets! Var försiktigt när du fortsätter att såga i spår som du har gjort tidigare!
- Påbörja alltid varje sågning med motorsågen igång. - Kontrollera att sågkedian är tillräckligt vass.
- Såga aldrig genom mer än en gren samtidigt! Var försiktigt så att du inte kommer åt andra grenar när du sågar.
- Var uppmärksam på trädstammar som står väldigt nära varandra när du kapar. Använd en sågbock om det är möjligt.

HÅLLA MOTORSÅGEN (Fig. 8)

■ Under du börjar använda produkten måste du installera batteripaketet i maskinen.
- Starta maskinen genom att först trycka på säkerhetsläsknappen (4) och sedan trycka in avtryckaren (5).

SLUTA ARBETA

Släpp upp avtryckaren (post 5) för att bryta strömmen och stanna motorsågen.

ANVÄNDA MOTORSÄGEN

Stå alltid stadigt och håll i motorsågen med båda händerna när motorn är igång.

GRUNDLÄGGANDE FÄLLNINGS-, KVISTNINGS- OCH KAPNINGSTEKNIKER

Se figur 9.

Fälla ett träd

När kapning och fällning utförs av två eller fler personer samtidigt måste fällningen och kapningen utföras på ett avständ från varandra av minst den dubbla trädlängden hos det träd som ska fällas. Träd ska inte fällas så att de kan skada människor, elledningar eller hus. Om ett träd trots allt fälls så att det kommer i kontakt med en luftledning ska ansvarigt företag omedelbart kontaktas.

Om marken sluttar ska du alltid stå ovanför trädet eftersom det kan rulla eller glida iväg efter att det har fällts.

Du ska alltid planera och ställa i ordning en flyktväg innan du börjar såga. Flyktvägen ska leda bakåt och diagonalt bort från den riktning som trädet är tänkt att falla i.

Var uppmärksam på trädets naturliga lutning, placeringen av större grenar och vindriktningen. Försök att förutse vilket håll trädet kommer att falla åt.

Ta bort smuts, stenar, lös bark, spik och tråd från trädet.

Urskärning underifrån (En urskärning som sågas i ett träd för att styra fallriktningen) (Fig. 10)

Gör urskärningen 1/3 av trädets diameter vinkelrätt mot fallriktningen. Gör den undre , horisontella, sågningen först. Det minskar risken för att sågkedjan och svärdet ska nypas fast när du gör den andra sågningen.

Fällskäret (det sista skäret i trädfällningen som görs på trädets motsatta sida sett jämfört med urskärningen) (Fig. 10).

Gör fällskäret minst 50 mm högre upp än det horisontella skäret. Gör fällskäret parallellt med det horisontella skäret. Gör fällskäret så att tillräckligt mycket trä som kan agera som ett gångjärn finns kvar. Gångjärnet hindrar trädet från att vrida sig och falla i fel riktning. Såga inte igenom gångjärnet. När fällskäret närmar sig gångjärnet ska trädet börja att falla.

Sluta säga innan fällskäret är klart om det finns risk för att trädet inte ska falla i rätt riktning, eller att det kan gunga tillbaka och nypa fast sägkedjan. Använd kilar av trä, plast eller aluminium för att öppna upp skäret och fälla trädet åt det önskade hållet.

Ta bort motorsågen från skäret när trädet börjar att falla. Stanna motorn, ställ ned motorsågen på marken och använd den planerade flyktvägen. Tänk på att grenar kan ramla ned ovanifrån och tänk på din balans.

KVISTA ETT TRÄD (Fig. 11)

Kvistning innebär att alla grenar tas bort från ett nedfallet träd.

Lát större grenar som bär upp trädet från marken vara kvar. Såga av de små grenarna i en sågning.

Grenar som är spända ska sågas underifrån så att inte sågkedjan nyps fast.

FR EN DE ES IT PT NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Svenska

KAPA EN STOCK (Fig. 12-15)

Kapning innebär att en stock sågas upp i mindre delar. Det är viktigt att du har god balans och att din vikt är fördelad jämt på fötterna. Stocken ska om möjligt lyftas upp och bäras av grenar, stockar eller sågbockar.

Följ nedanstående enkla anvisningar för effektiv sågning:

a) När stocken stödjs längst med hela längden ska den kapas uppifrån.

b) När stocken endast har stöd i ena änden ska du säga 1/3 av diametern underifrån. Gör sedan det avslutande skärel uppifrån så att det möter det undre.

c) När stocken har stöd i båda ändarna ska du såga 1/3 av diametern uppifrån. Gör sedan det avslutande skäret underifrån så att det möter det övre.

d) Om du kapar på sluttande mark ska du alltid stå ovanför stocken. När du sågar rakt igenom en stock ska du släppa upp avtryckaren när du närmar dig slutet på skäret för att få så bra kontroll över motorsågen som möjligt. Släpp inte greppet om motorsågen!

Låt inte kedjan komma i kontakt med marken. Vänta tills kedjan har stannat innan du flyttar motorsågen. Stanna alltid motom innan du går från träd till träd.

UNDERHÅLL

WARNING

Plocka alltid bort batteripaketet från maskinen innan du kontrollerar kedjespänningen eller utför några justeringar av kedjan. Använd skyddshandskar när du rör vid kedjan, svärdet eller områden i närheten av kedjan.

JUSTERA KEDJESPÄNNINGEN

Se figur 2.

■ Skruva loss åtdragningsvred för kedjehjulsskyddet (post 15) något genom att vrida det motsols.
■ Vrid justeringsringen för kedjespänning (13) medsols för att spänna kedjan. Kontrollera spänningen regelbundet. Vrid justeringsringen för kedjespänning (13) motsols för att minska kedjespänningen. Kontrollera spänningen regelbundet.
Kedjespänningen är korrekt när mellanrummet mellan tänderma och svärdet är mellan 3 och 4 mm. Det är bäst att dra i kedjan i mitten på svärdets undersida (bort från svärdet) och mäta avståndet mellan svärdet och tänderma.
■ Dra åt vredet för kedjespänning (15) genom att vrida det medsols.

BYTA UT SVÄRDET OCH KEDJAN (Fig. 2, 3, 5, 7)

■ Ställ ned motorsågen på en plan yta när du ska justera kedjan.
- Kontrollera att du har det svärd och kedja som rekommenderas i specifikationsavsnittet tidigare i denna manual.

■ Lossa på åtdragningsvredet för kedjehjulsskyddet (post 15) genom att vrida det motsols tills kedjehjulsskyddet (post 14) lossnar.
■ Ta bort skyddet för kedjehjulet. Ta bort svärdet och sågkedjan från enheten.
- Om du vill byta ut svärdet mot ett nytt så skruvar du loss säkerhetsbeslagets mutter, sätter fast säkerhetsbeslaget på det nya svärdet och drar åt muttern.
Lägg kedjan på svärdet i rätt riktning enligt figur 7 och kontrollera att länkarna är anpassade till svärdspåret.
■ Montera svärdet på motorsågen och trä kedjan runt kedjehjulet enligt figur 3.
■ Sätt tillbaka kedjehjulskyddet (post 14), dra åt kedjehjulskyddet och skruva åt vredel (post 15).
■ Följ stegen i avsnittet "JUSTERA KEDJESPÄNNINGEN" tidigare i denna manual.

FYLL PÅ MED KEDJE- & SVÄRDSMÖRJMEDEL

■ Skruva loss och ta bort locket (6) från oljetanken.
Häll i olja i tanken och kontrollera oljenivån med hjälp av oljenivämätaren (post 7). Se till så att ingen smuts kommer in i oljetanken när du fyller på olja.
■ Sätt tillbaka locket och dra åt det.
■ En full oljetank låter dig såga i ungefär 20-40 minuter.

TRANSPORTERA MOTORSÄGEN

Dra alltid ur kontakten från eluttaget och trä på svärdskyddet över svärdet och kedjan innan du ska transportera motorsågen. Om flera sågningar ska utföras måste motorsågen stängas av mellan varje sågning.

SVÄRDSKYDD (Fig. 1)

Svärdskyddet ska alltid sättas på över svärdet och kedjan när sågningsarbetet har slutförts och när motorsågen ska transporteras.

SLIPA SÅGKEDJAN

(Fig. 16-21)

När det blir svårt för kedjan att äta sig in i trä behöver den slipas enligt anvisningarna nedan:

Spänn kedjan.

■ Fäst svärdet i ett skruvstäd så att kedjan kan röra sig.
■ Fäst filen i filhållaren och sätt den mot tänderna med 35° vinkel.
- Fila med framätdrag tills alla utslitna delar på tänderna har filats bort.
■ Räkna antalet drag du fick göra med filen och fila alla andra tänder med samma antal drag.
- Om djupmätaren sticker ut från mallen efter att ha slipat ett par gånger måste du återställa dess nivå. Använd en flatfil.
■ Runda slutligen av djupmätaren.

NOTERA: Vi rekommenderar att du låter en serviceagent utföra den djupa eller viktiga slipningen. De är utrustade med elektriska slipar.

FR EN DE ES IT PT NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Svenska

UNDERHÅLL AV SVÄRDET

■ Rengör svärdspåret och oljepassagerna med en krok när du har arbetet färdigt.
- Trimma lite då och då sidorna på skenorna med en platt fil.
- Om du aldrig gör det kan de vassa kanterna gå brytas loss och skada svärdet.
- Om en skena är högre än den andra måste du jämna till dem med en platt fil och sedan slipa av dem med en fil eller ett fint sandpapper.

WARNING

Använd endast identiska originaldelar när du servar maskinen. Användning av andra delar kan orsaka fara eller produktskada.

WARNING

För att undvika allvarliga skador ska du alltid ta bort batteripacket från verktyget när du ska rengöra eller underhålla produkten.

GENERELLT UNDERHÅLL

Innan varje användning måste du besiktiga hela produkten för att kontrollera om det finns skador, om det saknas delar eller om delar sitter löst - som t.ex. skruvar, muttrar, bultar, lock och så vidare. Dra ät alla fästanordningar och lock ordentligt och använd inte denna produkt förrän alla delar som saknas eller som är skadade har ersatts. Kontakta Greenworkstools kundservice för hjälp.

Undvik att använda lösningsmedel vid rengöring av plasldelar. De flesta plaster är känsliga för skador vid användning av olika typer av kommersiella lösningsmedel och kan skadas om du använder sådana. Använd en ren och torr trasa för att avlägsna smuts, damm, olija, fett, osv.

WARNING

Låt aldrig bromsvätska, bensin, bensinbaserade produkter, penetrerande oljor, etc., komma i kontakt med plastdelarna. Kemikalier kan skada, försvaga eller förstöra plastdelarna och det kan leda till allvarliga personskador.

Enbart delar som står med på listan över reservdelar är tänkta att kunna repareras eller bytas ut av kunden själv. Alla andra delar ska bytas ut av ett auktoriserat servicecenter.

FÖRVARING

FÖRVARA PRODUKTEN

■ Ta bort batteripaketet från enheten innan du ställer undan den för förvaring.
■ Ta bort alla främmande föremål från enheten.
■ Förvara på en välventilerad plats där den är oåtkomlig för barn.
■ Håll den borta från frätande ämnen som trädgårdskemikalier eller vägsalt.
■ Förvara och ladda om batteriet på en sval plats. Temperaturer som är lägre eller högre än normal rumstemperatur förkortar batteriets livslängd.
■ Ställ aldrig undan batterierna för förvaring när du är oladdade. Förvara batteripaketen med 30-50 % laddning.
■ Förvara batteripacket där temperaturen är under 27°C och där det inte är fuktigt.
- Alla batterier förlorar sin laddningskapacitet med tiden. Ju högre temperaturen är, desto snabbare förlorar batteriet sin laddningskapacitet. Om du inte använder verktyget under längre perioder, ladda om batteriet varje månad eller varannan månad. Detta förlänger batteriets livslängd.

AVYTTRING

Elverktyg och tillbehör innehåller stora mängder värdefulla resurser och plaster som kan återvinnas.

Uttjänta elprodukter ska inte kastat med hushållsoporna. Återvinn på återvinningsstationer. Kontakta din lokala myndighet eller handlare för att få återvinningstips.

Batteriet innehåller ämnen som är farliga för dig och miljön. Det måste tas bort och kasseras separat på en återvinningsstation som accepterar litiumjonbatterier.

FELSÖKNING

PROBLEM	MÖJLIG ORSAK	ÅTGÄRD
Såg och kedja går varm och ryker	Kontrollera kedjespänningen så att den inte är överspänd.Sågsmörjningsreservoaren är tom.	Kedjespänning. Hänvisa tillKedjespänningtidigare i denna manual.Kontrollera sågsmörjningsreservoaren
Motorn kör men kedjan roterar inte	Kedjespänningen är för hög.Kontrollera hjälpsågen ochkedjemonteringen.Undersök om hjälpsåg och kedja är skadade.	Återspänn kedjan. Hänvisa tillKedjespänningtidigare i denna manual.Hänvisa tillByta ut sågen och kedjantidigare i denna manual.Kontrollera hjälpsågen och kedjan

FR EN DE ES IT PT NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Dansk

Greenworks Tools garanti för hobbymaskiner

GARANTIPERIOD

Alla nya Greenworks Tools verktyg garanteras i 2 år gällande delar och sammansättning från ursprungligt inköpsdatum. Det finns en 30 dagars garanti för maskiner som används yrkesmässigt eftersom Greenworks Tools är primärt designade för användning av hobbykonsumenter. Denna garanti kan inte överlåtas.

BEGRÄNSNINGAR

Denna garanti omfattar enbart defekta delar/komponenter och täcker inte reparationer på grund av:

1. Normalt slitage.

2. Regelbundet underhåll och justering.

3. Skada som uppkommit på grund av felaktig hantering/vanvård/missbruk eller försummelse.

4. Överhettning på grund av uteblivet underhåll.

5. Skada på grund av att fästen/låsanordningar blivit lösa/har lossnat på grund av uteblivet underhåll.

6. Skada orsakad av rengöring med vatten.

7. Maskiner där underhålls- eller reparationsarbete har utförts av icke auktoriserat servicecenter för Greenworks Tools.

8. Maskiner som har monterats eller justerats felaktigt.

9. Skada på grund av felaktig användning av maskinen.

10. Skada på grund av felaktig vinterförvaring (högtryckstvätter)

11. Objekt som anses vara slitage- och förbrukningsdelar tomfattas normalt inte av garantin, inklusive utan begränsning:

- Batterier

- Strömkablar

- Blad och bladanslutning

- Remmar

- Filter

- Chuckar och verktygshållare

1. Vissa produkter kan innehålla komponenter som motorer, växellådor eller liknande från andra tillverkare. Sådana komponenter om fattas av respektive tillverkares garanti förutom då Greenworks Tools Europe GmbH samtycker till att hantera eventuella krav som ligger utanför ovannämnda tillverkares garantiperiod.

2. Begagnade varor omfattas inte av denna garanti.

3. Användning av reservdelar, utbytesdelar eller ytterligare komponenter som inte levererats eller godkänts av Greenworks Tools Europe GmbH.

Garanti

För garantikrav för någon produkt enligt denna garanti krävs bevis på ursprungligt inköp. Kredit-/betalkortsutdrag gäller inte som inköpsbevis. I första skedet av ett garantikrav ska kunden returnera produkten till den ursprungliga inköpsplatsen tillsammans med inköpsbevis. Maskinen skickas till vår centrala serviceanläggning för inspektion. Om maskinen befinns vara felaktig repareras den och skickas tillbaka till kundens adress utan någon kostnad. Maskiner som kostar under 100 EUR inklusive moms byts oftast ut.

Om vår centrala serviceanläggning inte finner att maskinen är felaktig kommer kunden att meddelas vad deras kostnad blir för reparationen.

Denna garanti kan ändras från tid till annan av hänsyn till behov gällande nya produkter. En kopia av senaste garantin finns tillgänglig på www.greenworkstools.eu.

Greenworks Tools garantipolitik for gør det selv-maskiner

GARANTIPERIODE

Namn på och adress till personen som är auktoriserad att sammanställa den teniska filen:

Härmed deklarerar vi att produklerna

Kategori Motorsåg

Modell 20097T

Serienummer ......Se markplaten pa produkten

Konstruktionsår......Se märkplåten på produkten

- överensstämmer med de relevanta villkoren i Maskindirektiv 2006/42/EC

- överensstämmer med villkoren i följande övriga EC-direktiv

2004/108/EC (EMC-direktiv), och

2000/14/EC (oljudsdirektiv) inkl. modifi kationer (2005/88/EC).

Dessutom deklarerar vi att

- följande (delar/klausuler av) europeiska harmoniserade standarder har tillämpats

EN55014-1:2006, EN55014-2:1997+A1:2001+A2:2008, EN61000-3-2:2006, EN61000-3-3:2008, EN61000-3-11:2000

EN 60745-1:2009; EN60745-2-13:2009;

EN ISO 3744:1995; EN ISO22868:2008;

Uppmätt ljudeffektsnivå L

wA:94dB(A) Kwa:3dB(A)

Garanterad ljudeffektsnivå 97dB (A)

Konformitetsbedömning gjord enligt metod i V/Direktiv 2000/14/EC.

EC-lypundersökningens certifikationsnummer är: 08SHW2947 utfärdad av Intertek Deutschland GmbH (Anmält organ 0905 . )

Ort, datum: ShangHai, 20/12/2011

Signatur: Dennis Jacobson (BEng, CEng, MIET)

DA

EC OVERENSSTEMMELSESERKLÆRING (Oversættelse Fra Original Brugsanvisning)

Fabrikant: Globe Tools Limited

Serienummer......Se produktets klassi ficeringsetiket

Fremstillingsår ...... Se produktets klassi ficeringsetiket

• overholder de relevante bestemmelser i Maskindirektivet 2006/42/EC

Serienummer......Se produktetiketten

Produksjonsár......Se produktetiketten

- er i overensstemmelse med relevante bestemmelser i Maskindirektivet 2006/42/EC

- er i samsvar med bestemmelsene i følgende øvrige EC-direktiver
