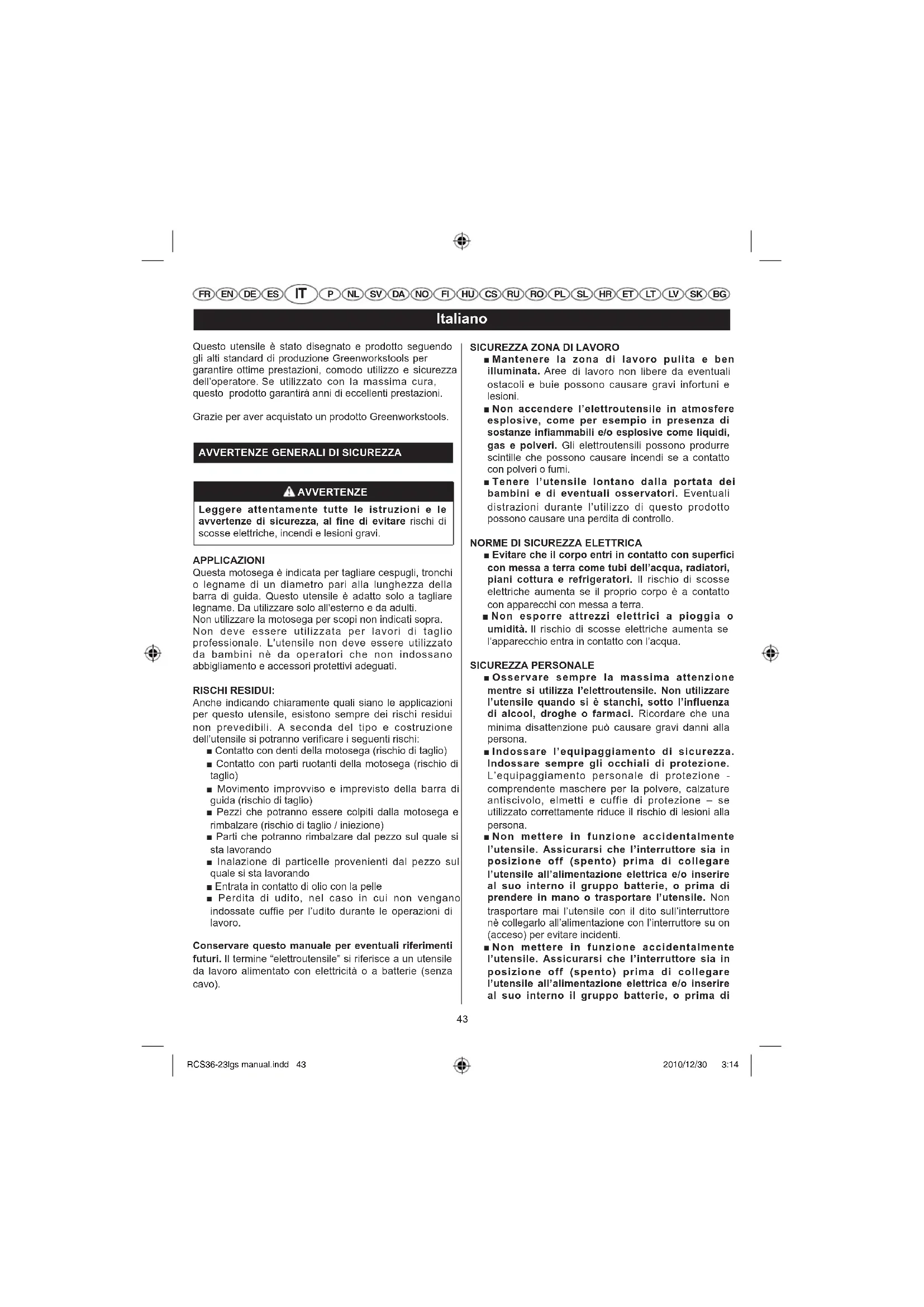

MANUALE UTENTE G24CS25 GREENWORKS

Importante!

Leggere attentamente le istruzioni contenute nel presente manuale prima di mettere in funzione l'apparecchio.

Questo utensile è stato disegnato e prodotto seguendo gli alti standard di produzione Greenworkstools per garantire ottime prestazioni, comodo utilizzo e sicurezza dell'operatore. Se utilizzato con la massima cura, questo prodotto garantirà anni di eccellenti prestazioni.

Grazie per aver acquistato un prodotto Greenworkstools.

AVVERTENZE GENERALI DI SICUREZZA

AVVERTENZE

Leggere attentamente tutte le istruzioni e le avvertenze di sicurezza, al fine di evitare rischi di scosse elettriche, incendi e lesioni gravi.

APPLICAZIONI

Questa motosega è indicata per tagliare cespugli, tronchi o legname di un diametro pari alla lunghezza della barra di guida. Questo utensile è adatto solo a tagliare legname. Da utilizzare solo all'esterno e da adulti.

Non utilizzare la motosega per scopi non indicati sopra. Non deve essere utilizzata per lavori di taglio professionale. L'utensile non deve essere utilizzato da bambini né da operatori che non indossano abbigliamento e accessori protettivi adeguati.

RISCHI RESIDUI:

Anche indicando chiaramente quali siano le applicazioni per questo utensile, esistono sempre dei rischi residui non prevedibili. A seconda del tipo e costruzione dell'utensile si potranno verificare i seguenti rischi:

■ Contatto con denti della motosega (rischio di taglio)
■ Contatto con parti ruotanti della motosega (rischio di taglio)
■ Movimento improvviso e imprevisto della barra di guida (rischio di taglio)
■ Pezzi che potranno essere colpiti dalla motosega e rimbalzare (rischio di taglio / iniezione)
■ Parti che potranno rimbalzare dal pezzo sul quale si sta lavorando
■ Inalazione di particelle provenienti dal pezzo sul quale si sta lavorando
■ Entrata in contatto di olio con la pelle
■ Perdita di udito, nel caso in cui non vengano indossate cuffie per l'udito durante le operazioni di lavoro.

Conservare questo manuale per eventuali riferimenti futuri. Il termine "elettroutensile" si riferisce a un utensile da lavoro alimentato con elettricità o a batterie (senza cavo).

SICUREZZA ZONA DI LAVORO

■Mantenere la zona di lavoro pulita e ben illuminata. Aree di lavoro non libere da eventuali ostacoli e buie possono causare gravi infortuni e lesioni.
■ Non accendere l'elettroutensile in atmosfere esplosive, come per esempio in presenza di sostanze infiammabili e/o esplosive come liquidi, gas e polveri. Gli elettroutensili possono produrre scintille che possono causare incendi se a contatto con polveri o fumi.
■ Tenere l'utensile lontano dalla portata dei bambini e di eventuali osservatori. Eventuali distrazioni durante l'utilizzo di questo prodotto possono causare una perdita di controllo.

NORME DI SICUREZZA ELETTRICA

■ Evitare che il corpo entri in contatto con superfici con messa a terra come tubi dell'acqua, radiatori, piani cottura e refrigeratori. Il rischio di scosse elettriche aumenta se il proprio corpo è a contatto con apparecchi con messa a terra.
■ Non esporre attrezzi elettrici a pioggia o umidità. Il rischio di scosse elettriche aumenta se l'apparecchio entra in contatto con l'acqua.

SICUREZZA PERSONALE

■ Osservare sempre la massima attenzione mentre si utilizza l'elettroutensile. Non utilizzare l'utensile quando si è stanchi, sotto l'influenza di alcool, droghe o farmaci. Ricordare che una minima disattenzione può causare gravi danni alla persona.
- Indossare l'equipaggiamento di sicurezza. Indossare sempre gli occhiali di protezione. L'equipaggiamento personale di protezione - comprendente maschere per la polvere, calzature antiscivolo, elmetti e cuffie di protezione - se utilizzato correttamente riduce il rischio di lesioni alla persona.
■ Non mettere in funzione accidentalmente l'utensile. Assicurarsi che l'interruttore sia in posizione off (spento) prima di collegare l'utensile all'allimentazione elettrica e/o inserire al suo interno il gruppo batterie, o prima di prendere in mano o trasportare l'utensile. Non trasportare mai l'utensile con il dito sull'interruttore né collegarlo all'alimentazione con l'interruttore su on (acceso) per evitare incidenti.
■ Non mettere in funzione accidentalmente l'utensile. Assicurarsi che l'interruttore sia in posizione off (spento) prima di collegare l'utensile all'alimentazione elettrica e/o inserire al suo interno il gruppo batterie, o prima di

FR EN DE ES IT P NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Italiano

prendere in mano o trasportare l'utensile. Non trasportare mai l'utensile con il dito sull'interruttore né collegarlo all'alimentazione con l'interruttore su on (acceso) per evitare incidenti.

■ Rimuovere eventuali chiavi di regolazione prima di accendere l'utensile. Una chiave lasciata in una parte rotante dell'attrezzo può causare lesioni personali.
■ Non protendersi. Tenere sempre un appoggio saldo e mantenere l'equilibrio. Questo aiuterà a controllare in modo migliore l'utensile in situazioni inaspettate.
■ Vestirsi adeguatamente. Non indossare indumenti con parti svolazzanti o gioielli dal momento che potranno rimanere impigliati nelle parti in movimento. Tenere capelli, abiti e guanti lontani dalle parti in movimento. Vestiti con parti svolazzanti, gioielli e capelli lunghi possono rimanere impigliati nelle parti in movimento.
■ Se l'utensile è dotato di dispositivi per la raccolta di polvere, assicurarsi che essi siano collegati ed utilizzati correttamente. L'utilizzo di questi dispositivi riduce i rischi legati alla polvere.

UTILIZZO E CURA DEGLI ELETTROUTENSILI

■ Non forzare l'utensile. Utilizzare l'elettroutensile corretto per il proprio lavoro. L'utensile svolge un lavoro migliore e più sicuro se utilizzato alla velocità per la quale è stato progettato.
■ Non utilizzare un elettroutensile il cui Interruttore non si accende o spegne. Un utensile che non può essere controllato dall'interruttore è pericoloso e deve essere riparato.
■ Scollegare l'utensile dall'alimentazione prima di apportare regolazioni, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di mettere in funzione accidentalmente l'utensile.
- Riporre fuori dalla portata dei bambini e non permettere a persone che non conoscono il funzionamento dell'utensile di metterlo in funzione. Gli elettroutensili sono pericolosi se utilizzati da persone che non ne conoscono l'utilizzo.
■ Svolgere la corretta manutenzione sugli utensili. Controllare l'allineamento delle parti in movimento, l'eventuale blocco di parti in movimento, la rottura di altre parti e qualsiasi altra condizione che potrebbe influenzare il corretto funzionamento dell'attrezzo. Parti danneggiate devono essere riparate prima dell'uso. Molti incidenti sono causati da utensili sui quali non è stata svolta una corretta manutenzione.
- Tenere le parti di taglio affiliate e pulite. Utensili con parti di taglio affiliate e correttamente pulite non si bloccano e sono facili da controllare.

■ Utilizzare l'elettroutensile, i suoi accessori e altre parti, ecc. seguendo le presenti istruzioni e le modalità di utilizzo dell'utensile, tenendo in considerazione le condizioni dell'area di lavoro e il lavoro da svolgere. Non utilizzare mai l'elettroutensile per scopi diversi da quelli indicati nel presente manuale per evitare di correre seri rischi.

UTILIZZO E MANUTENZIONE DELLA BATTERIA

■ Prima di installare la batteria, accertarsi che l'interruttore si trovi in posizione di "arresto" o sia bloccato. L'inserimento di una batteria in un apparecchio in posizione di "marcia" può essere causa di incidenti.
■ Per ricaricare la batteria dell'apparecchio, utilizzare esclusivamente il caricabatteria raccomandato dal produttore. Un caricabatteria adatto ad un certo tipo di batteria potrebbe provocare un incendio se utilizzato con un altro tipo di batteria.
■ Con un apparecchio a batteria deve essere utilizzato esclusivamente un tipo di batteria specifico. L'impiego di una batteria non conforme può provocare un incendio.
■ Quando la batteria non viene utilizzata, conservarla a distanza da oggetti metallici, come ad esempio fermagli, monete, chiavi, viti, chiodi o qualunque altro oggetto che potrebbe fare da ponte tra i due poli con conseguente pericolo di ustioni o di incendi. La messa in cortocircuito dei poli della batteria può provocare ustioni o incendi.
■ Evitare qualunque contatto con il liquido della batteria in caso di fuoriuscite dovute ad un utilizzo improprio. Nel caso in cui si verifichi questo tipo di situazione, sciacquare abbondantemente con acqua pulita la zona interessata. In caso di contatto con gli occhi, consultare un medico. Il liquido fuoriuscito dalla batteria può provocare irritazioni o ustioni.

ASSISTENZA

Far riparare il presente elettroutensile da un tecnico qualificato che utilizzi solo parti originali di ricambio. Ciò assicurerà il mantenimento della sicurezza dell'utensile.

La manutenzione richiede molta cura nonché una buona conoscenza dell'apparecchio e pertanto deve essere effettuata da un tecnico qualificato. Per le riparazioni, si consiglia di portare l'apparecchio al più vicino centro di assistenza autorizzato. In caso di sostituzione, utilizzare solo parti di ricambio originali.

NORME DI SICUREZZA SPECIFICHE PER MOTOSEGHE ED ELETTROSEGHE

Reggere l'elettroutensile solo dai manici isolati,

FR EN DE ES IT P NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Italiano

dal momento che la motosega potrà entrare in contatto con cavi nascosti. Un cavo "vivo" che entra in contatto con la motosega potrà rendere le parti esposte del metallo dell'utensile "vive" e causare scosse elettriche all'operatore.

- Tenere tutte le parti del corpo lontane dalla elettrosega mentre il motore è in funzione. Prima di accendere l'elettroutensile, assicurarsi che l'elettrosega non sia entrata in contatto con alcun materiale. Una minima disattenzione potrà far impigliare i vestiti o il corpo dell'operatore nella sega.

■ Afferrare l'elettrosega con la mano destra sul manico posteriore e quella sinistra su quella anteriore. Non invertire mai l'impugnatura dal momento che ciò potrà aumentare il rischio di gravi lesioni personali.

- Indossare sempre occhiali e cuffie di sicurezza. SI raccomandano inoltre ulteriori sistemi di protezione per testa, mani, gambe e piedi. Un abbigliamento adeguato ridurrà eventuali lesioni alla persona causate da materiali di rimbalzo o dal contalto accidentale con l'elettrosega.

■ Non mettere in funzione l'elettrosega stando su un albero. Mettere in funzione l'elettrosega su un albero potrà causare gravi lesioni personali.

■ Mantenere sempre un equilibrio saldo e mettere in funzione l'elettrosega solo se ci si trova su superfici ben sicure e ben equilibrate. Superfici scivolose o non stabili come scale potranno causare una perdita di equilibrio o controllo.

- Quando si taglia un ramo sotto tensione fare attenzione all'eventuale contraccolpo. Quando la tensione nelle fibre legnose si allenterà, l'operatore potrà essere colpito dal ramo e/o il ramo potrà far perdere il controllo dell'utensile.

- Fare estrema attenzione quando si tagliano piccoli cespugli e arbusti. Materiali minuti potranno incastrarsi tra le lame, e causare dei contraccolpi o far perdere l'equilibrio all'operatore.

- Trasportare sempre con la spina disinserita e con il freno inserito, con la barra di guida e la catena rivolte posteriormente e il motore lontano dal proprio corpo. Quando si trasporta l'elettrosega posizionare sulla lama l'apposita copertura. Utilizzare correttamente l'utensile ridurrà l'eventuale contatto accidentale con le catene in movimento.

- Seguire le istruzioni per lubrificare, mettere in tensione la catena e cambiare gli accessori. Una catena non messa correttamente in tensione potrà rompersi o aumentare il rischio di rimbalzi.

■ Mantenere le impugnature asciutte e pulite rimuovendo tracce di olio e grasso. Impugnature sporche di grasso e olio potranno causare la perdita di controllo.

- Tagliare solo legno. Non utilizzare una motosega per scopi per i quali non è indicata. Per esempio: non utilizzarla per tagliare plastica, materiali edili o materiali non legnosi. L'utilizzo della sega per operazioni diverse da quelle indicate potrà causare situazioni pericolose.

CAUSE E PREVENZIONE DEL CONTRACCOLPO

Il contraccolpo si verifica quando la punta della barra di guida entra in contatto con un corpo estraneo come un tronco o un ramo o quando al contatto il legno stringe la catena durante il taglio.

Il contatto della punta può talvolta provocare un'improvvisa reazione di contraccolpo che solleva la barra di guida portandola verso l'alto e all'indietro verso l'operatore.

Il grippaggio della catena lungo la testa della barra di guida può spingere rapidamente all'indietro la barra stessa, colpendo l'operatore.

Queste reazioni possono causare all'operatore la perdita di controllo della sega, causando di conseguenza gravi lesioni personali. Non affidarsi pertanto solo ai dispositivi di sicurezza predisposti sulla sega. L'operatore deve adottare altre misure di sicurezza per garantire che le operazioni di taglio non siano pericolose e non causino infortuni.

Il contraccolpo è il risultato di un utilizzo errato dell'apparecchio e/o di procedure o di condizioni di taglio inappropriate, queste evenienze possono essere evitate assicurandosi di adottare alcune misure precauzionali:

■ Mantenere una presa salda con entrambe le mani durante il funzionamento della sega e posizionare le braccia in modo tale da poter controllare un eventuale contraccolpo. Il contraccolpo può essere tenuto sotto controllo se l'operatore lo prevede e si prepara all'evenienza. Non lasciar andare la motosega. Vedere la Figura 11.

- Non protendersi né tagliare al di sopra dell'altezza del petto. Ciò aiuterà a prevenire l'eventuale contatto indesiderato con la lama e garantirà un maggior controllo della motosega in situazioni inaspettate.

■ Per la sostituzione utilizzare solo barre di guida e catene indicate dalla ditta produttrice. Parti diverse potranno causare la rottura della catena e/o il contraccolpo.

- Seguire le indicazioni per l'affilatura e la manutenzione della elettrosega. Diminuire l'altezza della profondità di taglio potrà far aumentare il contraccolpo.

FR EN DE ES IT P NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Italiano

AVVERTENZE ADDIZIONALI

Si è riscontrato che le vibrazioni da utensili operati con le mani possono provocare una condizione chiamata Sindrome di Raynaud in alcuni individui. I sintomi possono comprendere formicolio, intorpidimento e perdita di colore alle dita e si verificano di solito quando ci si espone al freddo. Fattori ereditari, esposizione al freddo e all'umidità, una dieta scorretta, fumo e condizioni di lavoro non sicure potranno contribuire allo sviluppo di questi sintomi. L'operatore potrà prendere le seguenti precauzioni per ridure gli effetti delle vibrazioni:

- Tenere il proprio corpo al caldo in temperature basse. Quando si mette in funzione l'unità indossare guanti per tenere mani e polsi caldi. Le basse temperature contribuiscono a causare la Sindrome di Raynaud.

■ Dopo aver utilizzato l'utensile per un certo periodo, fare degli esercizi per stimolare la circolazione del sangue.

■ Fare spesso delle pause. Limitare la quantità di esposizione giornaliera.

■ Nel caso in cui si provino i sintomi di questa condizione, interrompere immediatamente l'utilizzo dell'utensile e consultare un dottore.

- La capacità di taglio raccomandata per questo utensile è pari a 153 mm (6 in.) o inferiore ad essa per garantire una maggior durata all'utensile e operazioni di funzionamento più sicure. Tagliare tronchi con un diametro maggiore di quello indicato potrà usurare l'utensile. Tagliare raramente e facendo sempre la massima attenzione i tronchi con un diametro massimo di 229 mm (9 in.).

■ La protezione dentata interna è progettata per aiutare nelle operazioni di taglio. Durante le operazioni di taglio fornisce infatti un solido punto di rotazione.

■ Utensili come motoseghe possono essere potenzialmente letali se utilizzati non correttamente. Per un utilizzo sicuro e corretto del presente utensile seguire sempre le istruzioni.

CONSERVARE LE PRESENTI ISTRUZIONI. CONSULTARLE REGOLARMENTE ED ILLUSTRARLE A CHIUNQUE POTREBBE UTILIZZARE L'APPARECCHIO. NEL PRESTARE L'APPARECCHIO, FORNIRE ANCHE IL PRESENTE MANUALE D'USO.

46

FR EN DE ES IT P NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Italiano

SIMBOLI

Alcuni dei seguenti simboli potranno essere utilizzati con questo utensile. Familiarizzare con essi e comprenderne il significato dal momento che una corretta interpretazione dei seguenti simboli permetterà all'operatore di utilizzare l'utensile im modo migliore e con una maggiore sicurezza.

SIMBOLO	SIGNIFICATO/SPIEGAZIONE
V	Voltaggio
W Watt -	Potenza
	Corrente diretta - Tipo o caratteristica della corrente
	Precauzioni che riguardano la sicurezza dell'operatore.
_	Leggere il manuale dell'operatore.
_	Durante l'uso di questo apparecchio, indossare occhiali di protezione e dispositivi di protezione uditiva.
_	Non esporre a pioggia nè utilizzare in aree umide.
_	Il livello di potenza sonora garantita è di 97dB.

I seguenti simboli indicano i livelli di rischio associati a questo prodotto.

SIMBOLO SIGNIFICATO SPIEGAZIONE
	PERICOLO	Indica una situazione pericolosa che, se non evitata attentamente, potrà causare gravi lesioni alla persona o morte.
	AVVERTENZE	Indica una situazione potenzialmente pericolosa che, se non evitata attentamente, potrà causare gravi lesioni alla persona o morte.
	ATTENZIONE	Indica una situazione potenzialmente pericolosa che, se non evitata attentamente, potrà causare lesioni minori o moderate alla persona.
	ATTENZIONE	(Senza Simbolo di Pericolo) Indica una situazione che potrà causare danni a cose.

FR EN DE ES IT P NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Italiano

SPECIFICHE PRODOTTO

Volatggio nominale	24V DC
Velocità nominale senza carico	2.4 m/s
Lunghezza barra di guida	254 mm
Dispositivo di blocco catena	< 2 s
Capacità serbatoio olio catena	50 ml
Peso (con gruppo batterie)	2.74 kg(2Ah)3.15 kg(2Ah)
Batteria	29807/29837
Alimentatore	29817/29827
Livello pressione emissioni sonore LpA	80.4 dB(A)
Incertezza KpA	2 dB(A)
Livello potenza sonora LwA	94.1 dB(A)
Incertezza KwA 2 dB(A)
Livello potenza sonora garantita LwA(G)	97 dB(A)
Valore totale delle vibrazioni ah (modalità di funzionamento senza carico)	2.4 m/s ^2
Incertezza K 1.5 m/s	2

Note alle specifiche:

Il valore dichiarato delle vibrazioni è stato misurato con un test standard e potrà essere utilizzato per paragonare un utensile all'altro.
Il valore dichiarato delle vibrazioni potrà essere utilizzato in una valutazione preliminare dell'esposizione.

! AVVERTENZE

I valori attuali delle vibrazioni durante l'utilizzo dell'utensile possono essere diversi da quelli indicati sopra e dipendono dall'utilizzo dell'utensile.
E' necessario identificare misure di sicurezza per proteggere l'operatore basate sulla stima dell'esposizione nelle condizioni di utilizzo attuali (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l'utensile è spento e quando gira a vuoto oltre al tempo di innesco)

INFORMAZIONI CATENA E BARRA

20097T
Prodotto Motosega Barra di guida
Oregon	91PJ040	124MLEA041
Tri-link	JL9D-1X40	M1431245-1041HL
La catena Oregon deve essere montata con barra Oregon; la catena Tri-link deve essere montata con barra Tri-link.

DESCRIZIONE

1. Coperchio barra di guida
2. Coperchio manico anteriore
3. Manico anteriore
4. Tasto di blocco di sicurezza
5. Interruttore a grilletto
6. Coperchio serbatoio olio
7. Indicatore di livello olio
8. Protezione dentata
9. Motosega
10. Barra di guida
11. Punta di sicurezza
12. Manico posteriore
13. Manopola di regolazione tensionatore catena
14. Coperchio ruota dentata
15. Manopola di serraggio ruota dentata
16. Dado per tensionamento catena
17. Ruota dentata
18. Barra guida
19. Uscita olio

FR EN DE ES IT P NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Italiano

1. Solco barra

2. Anelli catena di trasmissione

3. Taglierina

4. Direzione di taglio

5. Zona di pericolo

6. Via di fuga

7. Direzione della caduta

8. Tacca

9. Taglio di caduta

10. Cerniera

11. Taglio dei rami

12. Tagliare sempre il tronco poggiandolo su un supporto adeguato, rimuovere il supporto dopo aver tagliato il tronco.

13. Tronco sostenuto per tutta la lunghezza

14. Tagliare dalla parte superiore (taglio trasversale superiore) evitare di toccare il terreno con la lama

15. Tronco sostenuto da una estremità

16. Taglio trasversale inferiore

17. Traglio trasversale superiore

18. Tronco sostenuto da entrambi i lati.

19. Taglio trasversale

20. Il tronco andrà sistemato di fronte all'operatore per evitare che scivoli via durante le operazioni di taglio.

21. Batteria

22. Tasto linguetta batteria

23. Caricatore

24. Cavo caricatore

MONTAGGIO

Questa elettrosega non ha bisogno di essere montata, ma un operatore dovrà essere in grado di montare la barra di guida e la catena. Inoltre controllare il tensionalmente della catena e aggiungere olio come descritto nel presente manuale prima di avviare le operazioni.

MONTAGGIO DELLA BARRA E DELLA CATENA

Vedere la Figura 2-7.

Assicurarsi di rimuovere il gruppo batterie dall'unità. Indossare guanti protettivi.

■ Svitare la manopola di serraggio del coperchio della ruota dentata (voce 15) e rimuoverlo.
■ I denti taglienti devono essere rivolti in direzione della rotazione della catena. Se sono rivolti in direzione opposta, rovesciare il cerchio.
■ Posizionare gli elementi della catena nella scanalatura.
■ Posizionare la catena in modo da formare un cerchio sulla parte posteriore della barra.
■ Tenere la catena in posizione sulla barra e avvolgere il cerchio attorno alla ruota dentata assicurandosi che sia montato correttamente. Assicurarsi che il

foro della barra si inserisca perfetamente sul bullone (voce 16) per un perfetto tensionamento della calena.

■ Sostituire il coperchio della ruota dentata, girare la manopola di tensionamento catena (voce 13) in senso orario fino a che la catena non sia correttamente tensionata. Spingere la barra di guida in alto, controllare di nuovo il tensionamento della catena, non tensionarla troppo.

■ Dopo aver messo in tensione la catena, serrare di nuovo la manopola (voce 15).

Note: La catena sarà correttamente tensionata se, nel centro della lama, potrà essere sollevata di 3-4mm dal bordo della lama. Avviando di nuovo la motosega con una nuova catena, lasciarla ruotare per 2-3 minuti.

AVVERTENZE

Dopo aver fatto girare la catena per la prima volta, controllare la tensone e assicurare di nuovo la catena se necessario.

FUNZIONAMENTO

Per istruzioni riguardanti il caricamento, far riferimento al Manuale d'istruzioni per il gruppo batterie Greenworkstools e i modelli di caricatore.

NOTA: Per evitare gravi lesioni personali, rimuovere sempre il gruppo batterie e tenere le mani lontane dal tasto di blocco quando si trasporta o sposta l'utensile.

PRIMA DELL'USO

CONTROLLO TENSIONE CATENA

Vedere la Figura 2.

AVVERTENZE

Scollegare l'elettrosega dall'alimentazione principale prima di controllare il tensionamento o di fare le dovute regolazioni alla catena. Indossare guanti protettivi prima di toccare la catena, la barra o le zone attorno alla catena.

• Tirare la catena della parte centrale e sulla parte inferiore della barra. Lo spazio tra la lama sulla catena e la barra dovrà essere di 3-4mm.
  ■ Per regolare il tensionamento catena, far riferimento alla sezione "REGOLAZIONE TENSIONAMENTO CATENA" nel presente manuale.

PER INSTALLARE IL GRUPPO BATTERIE

Vedere la Figura 2.

■ Posizionare il gruppo batterie nella motosega. Allineare le costolette a rilievo sul gruppo batterie con i solchi nella porta della batteria dell'utensile.

FR EN DE ES IT P NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Italiano

■ Assicurarsi che la linguetta sulla parte inferiore del gruppo batterie si inserisca correttamente al suo posto e che il gruppo batterie sia assicurato nella motosega prima di avviare le operazioni.

PER RIMUOVERE IL GRUPPO BATTERIE

Vedere la Figura 2.

■ Rilasciare il grilletto per bloccare la motosega.
■ Premere e tenere premuto il tasto per rilasciare la linguetta delle batterie posizionato nella parte inferiore del gruppo batterie.
■ Rimuovere il gruppo batterie dalla motosega.

CONTROLLO DELL'OLIO PER LA CATENA

- Controllare la quantità di olio nella catena con l'indicatore di livello dell'olio (7). Se il livello dell'olio raggiunge un terzo sull'indicatore di livello, seguire le fasi indicate nella sezione "AGGIUNTA DI OLIO PER LA CATENA E LA BARRA" nel presente manuale.

AVVERTENZE

Controllare la tensione della catena prima dell'utilizzo del'elettrosega.

AVVERTENZE

Non mettere mai in funzione la catena senza sufficiente olio, ciò potrà infatti danneggiare l'elettrosega e rappresentare una minaccia alla sicurezza. Controllare il livello di olio per la catena prima di ogni utilizzo!

AVVERTENZE

Prima di collegare l'utensile, controllare il voltaggio e la frequenza per assicurarsi che siano compatibili con le specifiche dell'elettrosega.

AVVERTENZE

Prima di inizare le operazioni di lavoro, controllare che il cavo di collegamento e la prolunga non siano danneggiati. Utilizzare solo cavi di collegamento e prolunghe in condizioni perfette.

Per evitare il contraccolpo, seguire le seguenti istruzioni di sicurezza:

Non tagliare mai con la punta della barra! Fare attenzione soprattutto quando si continuano a fare tagli già iniziati!
■ Mettere in funzione l'elettrosega, quindi iniziare a tagliare.
■ Assicurarsi che la catena dell'elettrosega sia

correttamente affilata.

■ Non tagliare mai più di un ramo alla volta! Quando si tagliano rami, fare attenzione a non toccare altri rami.
■ Quando si fanno tagli trasversali, fare attenzione a rami situati molto vicini tra loro. Se possibile utilizzare un cavalleto.

IMPUGNARE L'ELETTROSEGA (Fig. 8)

Reggere sempre la motosega con la mano destra sulla parte posteriore e la mano sinistra sulla parte anteriore. Afferrare l'utensile con entrambe le mani, circondando i manici con le dita. Posizionare la mano sinistra sul manico anteriore con il pollice rivolto verso il basso.

AVVIO OPERAZIONI

■ Prima di avviare le operazioni installare il gruppo batterie nell'utensile.
■ Avvio dell'utensile: premere il tasto di blocco di sicurezza (4), e quindi premere l'interruttore a grilletto (5).

ARRESTO OPERAZIONI

Rilasciare l'interruttore a grilletto (voce 5) per bloccare la motosega.

UTILIZZO ELETTROSEGA

Assicurarsi sempre di reggere l'utensile in modo saldo con entrambe le mani mentre il motore è in funzione.

TAGLIO DI CADUTA, SRAMATURA E TAGLIO TRASVERSALE

(Fig. 9)

Taglio di caduta

Quando le operazioni di taglio e abbattimento vengono svolte da due o più persone allo stesso tempo, la distanza di sicurezza deve essere pari al doppio dell'altezza dell'albero più alto da tagliare. Gli alberi non devono essere abbattuti in modo tale da mettere in pericolo altre persone, colpire cavi o causare danni alla proprietà. Se l'albero entra in contatto con un cavo, si dovrà immediatamente notificare dell'accaduto il proprietario del cavo.

Si consiglia all'operatore di mettersi sul lato a monte del terreno, poiché è più probabile che un albero rotoli o scivoli verso valle una volta abbattuto.

Predisporre un percorso di fuga e fare in modo che non vi siano ostacoli lungo di esso prima di iniziare le operazioni di taglio. La via di fuga dovrà essere predisposta in senso diagonale nella direzione posteriore alla linea di caduta prevista, come illustrato dalla.

Prima di avviare le operazioni di taglio di caduta,

FR EN DE ES IT P NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Italiano

prendere in considerazione la pendenza dell'albero, la disposizione dei rami più grandi e la direzione del vento per prevedere la posizione nella quale l'albero cadrà.

Eliminare detriti, rocce, corteccia sfibrata, chiodi, cavi e altri oggetti dall'albero prima di abbatterlo.

Intaglio a tacche (Un intaglio a tacche per dirigere la caduta) (Fig.10)

Incidere una tacca di direzione nel fusto avente una profondità pari a circa 1/3 del diametro del tronco perpendicolare alla direzione di caduta. Per evitare di caricare la catena o la barra con il peso del tronco, eseguire sempre il taglio basso diritto per primo e quindi il taglio inclinato superiore.

Taglio di caduta (il taglio finale durante le operazioni di abbattimento, fatto dall'altro lato dell'intaglio a tacche) (Fig.10)

Effettuare il taglio di abbattimento 50mm più in alto dell'intaglio orizzontale a tacche. Mantenere il taglio di abbattimento parallelo alla tacca orizzontale. Non completare mai il taglio dalla parte della tacca, ma

lasciare sempre una porzione di fusto intatta tra la tacca di direzione e il taglio di abbattimento, questa parte del fusto agirà come una cerniera. La cerniera serve a guidare la caduta dell'albero, impedendo lo

slittamento o la torsione del fusto quando si distacca dalla ceppaia. Non tagliare la cerniera. Man mano che il taglio di abbattimento di avvicina alla cerniera, l'albero inizierà a cadere.

Se l'albero non cade nella direzione desiderata potrà rimbalzare e incastrarsi nella catena, smettere di tagliare prima che il taglio sia completo e infilare quindi cunei di legno dolce, plastica o alluminio nel taglio in modo da fornire uno spazio agile per la catena.

Quando l'albero manifesta i primi segnali di caduta, arrestare la sega e riporla a terra immediatamente. Ritirarsi lungo il percorso di fuga osservando comunque la caduta dei rami e facendo attenzione al percorso che si segue.

Sramatura (Fig.11)

Per sramatura si intende l'operazione di rimozione rami da un albero caduto.

Durante l'operazione, lasciare che i rami inferiori più grandi sostengano il tronco da terra. Rimuovere i rami più piccoli con un taglio netto. I rami sotto tensione dovranno essere tagliati dal basso verso l'alto per evitare ingolfamenti all'interno della elettrosega.

Taglio della lunghezza (Fig.12-15)

Per taglio della lunghezza si intende il sezionamento

del fusto di un albero atterrato in ceppi della lunghezza desiderata. È importante mantenere l'equilibrio e distribuire il peso su entrambi i piedi. Ove possibile il tronco dovrà essere sollevato e sostenuto dall'utilizzo di rami, tronchi o cunei.

Seguire queste semplici indicazioni per un taglio facile:

a) Quando il tronco viene sostenuto lungo tutta la sua lunghezza, deve essere tagliato dall'alto (taglio dall'alto).
b) Quando il tronco è sostenuto solo da un lato, tagliare 1/3 del diametro con un taglio dal basso (taglio dal basso). Quindi fare il taglio finale incontrando il primo taglio.
c) Quando il tronco viene sostenuto alle estremità, tagliare un terzo del diametro dall'alto (taglio dall'alto). Quindi fare il taglio finale tagliando dal basso i rimanenti 2/3 per incontrare il primo taglio.
d) Quando si svolgono le operazioni di taglio su una superficie ripida, posizionarsi sempre a monte. Mantenere sempre il controllo, rilasciare la pressione di taglio accanto al taglio senza allentare la presa sui manici dell'elettrosega.

Fare in modo che l'elettrosega non tocchi il terreno. Una volta completato il taglio, attendere fino a che la catena non si fermi prima di spostarla. Fermare sempre il motore prima di spostarsi da un albero all'altro.

MANUTENZIONE

AVVERTENZE

Rimuovere sempre il gruppo batterie dalla macchina prima di controllare il tensionamento della catena, oppure svolgere eventuali regolazioni sulla catena. Indossare guanti di protezione quando si tocca la catena, la barra e le parti attorno alla catena.

REGOLAZIONE DELLA TENSIONE DELLA CATENA (Fig. 2)

■ Allentare la manopola di serraggio del coperchio della ruota dentata (voce 15) leggermente girandola in senso anti-orario.
Per aumentare la tensione, girare l'anello di regolazione del tensionatore (13) in senso orario e controllare il tensionamento della catena frequentemente. Per ridurre la tensione della catena, girare l'anello di regolazione tensione (13) in senso antiorario e controllare frequentemente il tensionamento della catena.
■ Il tensionamento sarà corretto quando lo spazio

FR EN DE ES IT P NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Italiano

tra la lama e la barra sarà di 3-4mm. Tirare la parte centrale sulla parte inferiore della catena (allonlanandola dalla barra) e misurare la distanza tra la barra e gli elementi della catena.

■ Assicurare la manopola di tensionamento catena (15) girandola in senso orario.

SOSTITUZIONE DELLA BARRA E DELLA CATENA (Fig. 2, 3, 5, 7)

■ Appoggiare l'elettrosega su una superficie piatta ed equilibrata e fare le necessarie regolazioni alla catena.
■ Assicurarsi di avere la barra e la catena di sostituzione corrette come indicato prima nella sezione specifiche di questo manuale.
■ Svitare la manopola di serraggio del coperchio della ruota dentata (voce 15) girandola in senso antiorario fino a che il coperchio (voce 14) non si sia allentato.
■ Rimuovere il copri ruota dentata. Rimuovere la barra e la catena dall'unità.
■ Per sostituire la barra, svitare il dado della punta di sicurezza, montare la punta di sicurezza sulla nuova barra e serrare il dado.
Inserire la nuova catena nella direzione corretta come mostrato nella figura 7 sulla barra e assicurarsi che gli elementi di trasmissione siano allineati nell'alloggiamento della barra (figura 5).
■ Montare la barra sulla elettrosega e mettere la catena attorno alla ruota dentata come mostrato nella figura 3.
■ Sostituire il coperchio della ruota dentata (voce 14) avvitare il coperchio e serrare la manopola (voce 15).
- Seguire le fasi indicate nel paragrafo "REGOLAZIONE DELLA TENSIONE CATENA" nel presenta manuale.

AGGIUNGERE OLIO PER CATENA E BARRA

■ Svitare e rimuovere il tappo (6) dal serbatoio dell'olio.
■ Versare l'olio nel sebatoio e monitorarne il livello tramite l'apposito indicatore (voce 7). Assicurarsi che non non entri sporo nel serbatoio dell'olio mentre lo si riempie.
■ Riposizionare il tappo dell'olio e serrarlo.
■ Un serbatoio d'olio pieno permetterà di utilizzare l'utensile per 20 – 40min.

TRASPORTO DELL'ELETTROSEGA

Prima di trasportare l'elettrosega, rimuovere sempre la presa dall'alimentazione e finserire la copertura della catena sulla barra e sulla catena. Se si prevedono operazioni di taglio sparse su zone diverse, scollegare sempre l'utensile mentre ci si sposta da una parte all'altra.

COPERTURA BARRA DI GUIDA (Fig. 1)

La copertura della catena dovrà essere riapplicata alla catena e alla barra quando il lavoro sarà stato completato e quando la macchina dovrà essere trasportata.

AFFILATURA DELLA ELETTROSEGA

(Fig. 16-21)

Quando la catena penetra nel legno con difficoltà, avrà bisogno di essere affilata come segue:

■ Mettere la catena sotto tensione.

■ Inserire la barra in un morsetto in modo che la catena possa muoversi.
■ Inserire una lima nel reggilime e posizionarla sulla lama a un'angolazione di 35°.
■ Procedere con l'affilatura con movimenti in avanti fino a che non vi siano più parti consumate.
- Contare i movimenti fatti per affilare la lama e tenerne presente il numero come riferimento di base per le altre lame.
■ Se l'asta di profondità emerge, resettare il livello. Utilizzare una lima piatta.
■ Infine arrotondare l'angolo anteriore.
NOTE: Fare svolgere le operazioni di affilatura e regolazione profondità da una persona specializzata dotata dell'attrezzatura necessaria.

MANUTENZIONE DELLA BARRA DI GUIDA

• Una volta concluse le operazioni di lavoro, pulire l'alloggiamento della lama e i fori di lubrificazione con un raschietto.
  ■ Affilare periodicamente i lati delle lame con una lima piana.
  ■ Se queste operazioni non verranno svolte, i taglienti potranno rompersi e danneggiare la barra.
  Se una lama è pi alta dell'altra, sarà necessario limarla con una lima pana e quindi allisciarla con una lima o della carta vetro.

AVVERTENZE

Quando si svolgono operazioni di manutenzione, utilizzare solo ricambi identici. Utilizzare parti di ricambio diverse potrà causare rischi o danneggiare il prodotto.

AVVERTENZE

IPer evitare gravi lesioni personali, rimuovere sempre il gruppo batterie dall'utensile quando si svolgono le operazioni di pulizia o manutenzione.

MANUTENZIONE GENERALE

Prima dell'uso controllare il prodotto per individuare

FR EN DE ES IT P NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Italiano

danni, parti mancanti o allentate come viti, dadi, bulloni, coperchi, ecc. Serrare tutti i dispositivi di chiusura e i coperchi e non mettere il funzione il prodotto fino a che tutte le parti mancanti o danneggiate non siano state sostituite. Chiamare il Servizio Assistenza Clienti Greenworkstools per ricevere assistenza.

Evitare di utilizzare solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici è soggetta a danni di vario tipo da solventi commerciali e può essere danneggiata dal contatto con gli stessi. Utilizzare un panno pulilo per rimuovere tracce di sporco, polvere, olio, grasso ecc.

AVVERTENZE

Evitare che sostanze come sostanze per freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. entrino in contatto con parti in plastica. Le sostanze chimiche potranno danneggiare, indebolire o distruggere la plastica, il che potrà risultare in gravi lesioni personali.

Solo le parti inserite nella lista ricambi possono essere riparate o sostituite dall'operatore. Tutte le altre parti dovranno essere sostituite da un centro servizi autorizzato.

SMALTIMENTO

Gli elettroutensili e i loro accessori contengono parti in plastica o in materiali riciclabili. Tali prodotti non andranno pertanto smaltiti con i rifiuti domestici. Riciclarli in luoghi idonei. Informarsi presso le autorità locali o il rivenditore di fiducia per avere informazioni sul riciclaggio.

Le batterie contengono materiali pericolosi per le persone e per l'ambiente. Rimuovere e smaltire separatamente presso un impianto che accetti batterie agli ioni di litio.

RIMESSAGGIO

RIPONIMENTO

■ Rimuovere il gruppo batterie dall'unità prima di riporla.
■ Rimuovere gli eventuali detriti dall'unità.
■ Riporre l'utensile in un luogo non raggiungibile dai bambini.
■ Tenerlo lontano da agenti corrosivi come prodotti da giardino e sali anti-ghiaccio.
- Riporre e ricaricare la batteria in un luogo fresco. Le temperature inferiori o superiori ad una temperatura ambiente normale riducono la durata della batteria.
■ Non ripporre mai le batterie scariche. Riporre sempre le batterie con un 30%-50% di carica.
■ Riporre il gruppo batterie in un luogo in cui la temperatura sia inferiore ai 27°C, lontano da umidità.
- Tutte le batterie, nel tempo, perdono la loro capacità di carica. Più la temperatura è elevata, più la batteria perde la sua capacità di carica. Nel caso in cui l'apparecchio non venga utilizzato per un periodo prolungato, procedere alla ricarica della batteria tutti i mesi o ogni due mesi. Questa operazione ha per effetto di prolungare la durata della batteria.

RISOLUZIONE DEI PROBLEMI

PROBLEMA	CAUSA	SOLUZIONE
La barra e la catena si surriscaldano e fumano.	Controllare che la catena non sia troppo tesa.Serbatoio lubrificante vuoto.	Far riferimento al capitolo Tensione Catena nel presente manuale.Controllare il serbatoio del lubrificante barra.
Il motore gira, ma la catena non ruota	Tensione catena troppo stretta. Controllare la barra di guida e il montaggio della catena.Controllare che non vi siano danni sulla barra di guida e sulla catena.	Catena in ritensione. Far riferimento al capitolo Tensione Catena nel presente manuale.Far riferimento al capitolo Sostituzione barra e catena nel presente manuale.Controllare la barra di guida e la catena.

FR EN DE ES IT PT NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG

Portugues

DRŽANJE PILE (SI. 8)

Garanzia Utensili Greenworks per Dispositivi per Lavori fai da te

PERIODO DI GARANZIA

Tutti gli Utensili Greenworks vengono forniti con una garanzia di 2 anni per le parti e l'eventuale lavoro dalla data originale di acquisto. È disponibile una garanzia di 30 giorni per i dispositivi utilizzati professionalmente dal momento che gli Utensili Greenworks sono progettati principalmente per essere utilizzati da consumatori del mercato fai-da-te.

Questa garanzia non è trasferibile.

LIMITAZIONI

Questa garanzia si applica solo a parti/componenti difettosi e non copre eventuali riparazioni dovute a:

1. Normale usura e consumo.

2. Regolazioni o alterazioni di routine.

3. Danni causati da gestione scorretta/stress/utilizzo scorretto o non curanza.

4. Surriscaldamento a causa di mancata manutenzione.

5. Danni dovuti a dispositivi di bloccaggio/fissaggio che si allentano/scollegano a causa di mancanza di manutenzione.

6. Danni causati da operazioni di pulizia con acqua

7. Utensili sottoposti a manutenzione o riparati da centri servizi Utensili Greenworks non autorizzati.

8. Utensili non correttamente montati o regolati.

9. Danni causati da un utilizzo scorretto dell'utensile.

10. Danni causati da un riponimento invernale scorretto (idropulitrici a pressione)

11. Elementi considerati come parti consumabili non normalmente coperte da garanzia, compresi ma non limitati a:

12. Batterie
    • Cavi elettrici
    • Lame e gruppo lame
    • Cinghie
    • Filtri
    • Mandrini e reggiutensili

13. Alcuni prodotti possono contenere componenti come motori e trasmissioni prodotte da altre ditte, questi componenti potranno essere soggetti a garanzie delle rispettive ditte produttrici tranne ove la Greenworks Tools Europe GmbH indichi e sia d'accordo a sottoscrivere eventuali richieste che non rientrino nel periodo di garanzia della ditta produttrice di cui sopra. 13. Gli utensili di seconda mano non sono coperti dalla presente garanzia.

14. Il montaggio di parti di ricambio, di sostituzione o di ulteriori componenti non forniti o approvati dalla Greenworks Tools Europe GmbH.

Garanzia

Per presentare una richiesta di garanzia su qualsiasi prodotto è obbligatorio presentare una prova di acquisto dello stesso. Un estratto conto della carta di credito non si qualifica come sufficiente prova di acquisto. Quando si deve richiedere un intervento di garanzia per la prima volta il consumatore dovrà riportare il prodotto nel luogo di acquisto originale assieme alla prova di acquisto. L'utensile verrà inviato presso un centro servizi clienti centrale e verrà fatto un primo controllo. Se l'utensile è difettoso, dovrà essere riparato e inviato all'indirizzo del consumatore gratuitamente. Gli utensili venduti a meno di €100 euro comprese le tasse di vendita verranno di solito sostituiti.

Se il centro servizi clienti rileva che l'utensile non è difettoso a causa di un danno di fabbrica il consumatore dovrà pagare per il costo delle riparazioni.

Questa garanzia è soggetta a cambiamenti di tanto in tanto per rispettare le necessità di nuovi prodotti. Una copia della garanzia più recente sarà disponibile presso il sito www.greenworkstools.eu.

PT

DICHIARAZIONE DI CONFORMITÀ EC (Traduzione Dalle Istruzioni Originali)

Ditta produttrice: Globe Tools Limited

Nome e indirizzo della persona autorizzata a compilare il file tecnico:

Si dichiara con la presente che il prodotto

Numero di serie ......Vedere l'etichetta nominale sul prodotto

Anno di costruzione ...... Vedere l'etichetta nominale sul prodotto

- è conforme con i provvedimenti rilevanti della Direttiva Macchine 2006/42/EC

• è conforme con i provvedimenti delle seguenti direttive EC

2006/95/EC (Direttiva LVD)

2004/108/EC (Direttiva EMC), e

2000/14/EC (Direttiva sul rumore) compreso le modifi che (2005/88/EC)

Si dichiara inoltre che

- sono state impiegate le seguenti (parti/clausole degli) standard europei armonizzati

EN55014-1:2006, EN55014-2:1997+A1:2001+A2:2008, EN61000-3-2:2006, EN61000-3-3:2008, EN61000-3-11:2000

EN 60745-1:2009; EN60745-2-13:2009;

EN ISO 3744:1995; EN ISO22868 :2008;

Livello di potenza acustica misurato

LWA:94dB(A)

Kwa: 3dB(A)

Livello di potenza acustica garantito

97dB(A)

Metodo di valutazione sulla conformità all'allegato V/Direttiva 2000/14/EC

Il numero di certifi cato EC è 08SHW2947 emesso dalla Intertek Deutschland GmbH (ente notifi cato 0905)

Luogo, data: ShangHai, 20/12/2011

Firma: Dennis Jacobson (BEng, CEng, MIET)

In nadalie, iziavliamo, da
