BRUKSANVISNING GCM 800 SJ BOSCH

24 Vinkelviser (vandret)

Brug beskyttelseshandsker, när savklingen monteres.

Anslagsskinne forskydes (se Fig. E)

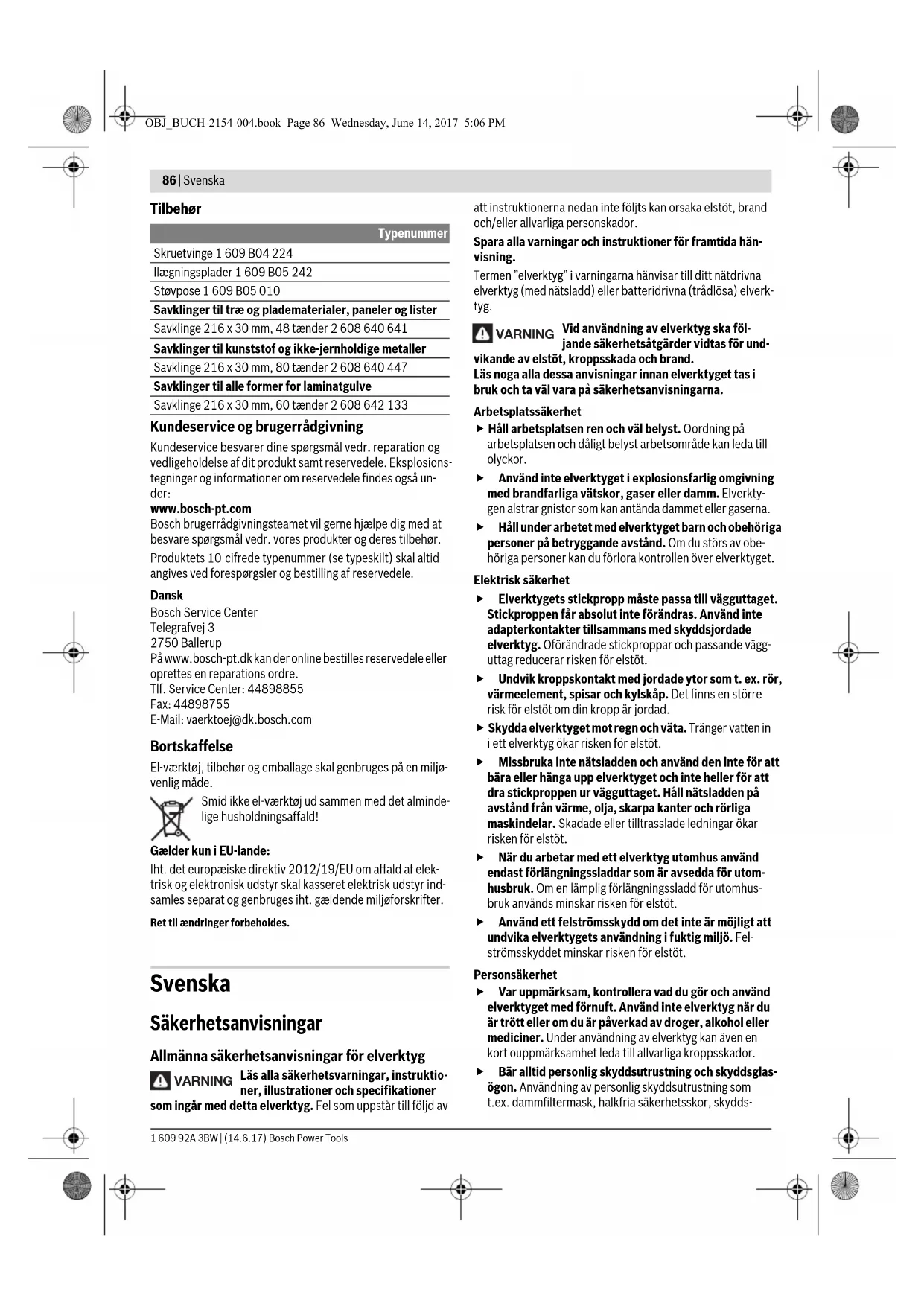

Allmänna säkerhetsanvisningar för elverktyg

WARNING Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som ingår med detta elverktyg. Fel som uppstår till följd av

att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Spara alla varningar och instruktioner för framtida hänvisning.

Termen "elverktyg" i varningarna hänvisar till ditt nätdrivna elverktyg (med nätsladd) eller batteridrivna (trådlösa) elverktyg.

WARNING

Vid användning av elverktyg ska följande säkerhetsåtgärder vidtas för und-

vikande av elstöt, kroppsskada och brand.

Läs noga alla dessa anvisningar innan elverktyget tas i bruk och ta väl vara på säkerhetsanvisningarna.

Arbetsplatssäkerhet

• Håll arbetsplatsen ren och väl belyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
  Använd inte elverktyget i explosionsfarlig omgivning med brandfarliga vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
  Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

▶ Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
- Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.

Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skydds-

Svenska | 87

hjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.

▶ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickpropen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avständ från de rörliga delarna. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och-uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En värdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg

▶ Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oätkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för kap- och geringssåg

Geringssågar är avsedda för att såga trä eller träliknande produkter. De kan inte användas med slipande kaphjul för att kapa järnhaltiga ämnen såsom stänger, stag, bultar, tappar etc. Slipdamm leder till att rörliga delar, såsom det nedre skyddet, fastnar. Gnistor vid genomgångsslipning brännskadar det nedre skyddet, sågspårinsatsen och andra plastdelar.
Använd om möjligt klämmor för att hålla fast arbetsstycket. Om du håller i arbetsstycket med handen skall handen alltid vara minst 100 mm från endera sidan av sågbladet. Såga inte bitar som är så små att de inte på ett säkert sätt kan hållas fast med en klämma eller med handen. Om din hand är för nära sågbladet finns det en ökad risk för att du skall skadas vid kontakt med sågbladet.
Arbetsstycket skall sitta fastklämt eller så skall det hållas mot både staketet och bordet. Mata inte in arbetsstycket mot bladet och "frihandssåga" inte på något sätt. Arbetsstycken som inte är fästa ordentligt eller som rör sig kan slungas iväg i hög hastighet och förorsaka personskador.
Skjut sågen genom arbetsstycket. Dra inte sågen genom arbetsstycket. För att såga lyfter du såghuvudet och drar det över arbetsstycket utan att såga, starta motorn, tryck ner såghuvudet och skjut sågen genom arbetsstycket. Om du sågar genom att dra kommer sågbladet att klättra upp på toppen av arbetsstycket och sedan kastas bladenheten våldsamt mot dig.
För aldrig handen över den avsedda såglinjen, vare sig framför eller bakom sågbladet. Att stötta arbetsstycket med "korsade händer", dvs. hålla arbetsstycket till höger om sågbladet med din vänstra hand eller vice versa är mycket farligt.
Håll inte handen bakom staketet närmare än 100 mm från endera sida av sågbladet för att ta bort träflisor eller av någon annan orsak med bladet roterar. Hur nära det roterande sågbladet är din hand kan vara svårt att se och du kan får svåra skador.
Inspektera arbetsstycket innan du sågar. Om arbetsstycket är böjt eller vridet skall det klämmas fast med den yttre böjda ytan mot staketet. Kontrollera alltid att det inte finns något mellanrum mellan arbetsstycket, staketet och bordet utmed såglinjen. Böjda slagna arbetsstycken kan vrida eller vända sig och leda till att det roterande sågbladet fastnar medan du sågar. Det får inte finnas några spikar eller främmande objekt i arbetsstycket.
Använd inte sågen innan bordet är rent från verktyg, träbitar etc., utom arbetsstycket. Skräp eller lösa träbitar eller andra objekt, som kommer i kontakt med det rörliga bladet kan slungas iväg med hög hastighet.

88 | Svenska

Kapa endast ett arbetsstycke åt gången. Flera staplade arbetsstycken kan inte klämmas fast eller förankras ordentligt och kan fastna i bladet eller vända sig under sågningen.
- Kontrollera att geringsågen är monterad eller placerad på en vågrät och stabil arbetsyta innan den används. En jämn och stabil yta minskar risken för att geringsågen skall bli ostadig.
Planera ditt arbete. Varje gång du ändrar vinkel- eller geringvinkelinställningarna kontrollerar du att staketet är rätt inställt för att ge stöd åt arbetsstycket och att det inte påverkar bladet eller skyddssystemet. Utan att sätta på verktyget och utan att ha något arbetsstycke på bordet för du sågbladet genom en hel simulerad sågning för att säkerställa att det inte finns några eller risk för att såga i staketet.
Om arbetsstycket är bredare eller längre än bordsytan skall det finnas lämpligt stöd i form av t.ex. bordsförlängning, sågbock etc. Arbetsstycken som är längre eller bredare än geringsågbordet kan välta om de inte stöttas på lämpligt sätt. Om den avsågade delen eller arbetsstycket tippar kan det nedre skyddet lyftas eller slungas iväg av sågbladet.
Använd inte en medhjälpare som ersättning för en bordsförlängning eller som ett ytterligare stöd. Ett ostadigt stöd för arbetsstycket kan förorsaka att bladet fastnar eller vänder sig under sågningen och sedan dra dig och medhjälparen mot det roterande bladet.
Den avsågade delen får inte på något sätt tryckas eller klämmas mot det roterande sågbladet. Om den avsågade delen hämmas på något sätt, t.ex. genom att använda längdstopper kan den kilas fast mot bladet och slungas iväg väldsamt.
Använd alltid en klämma eller annan fixering, som utformats för att på ett korrekt sätt stötta runda material, som t.ex. käppar eller rör. Käppar har en tendens att rulla medan de sågas, vilket leder till att bladet "biter" och sedan dras arbetsstycket in i bladet tillsammans med din hand.
- Bladet skall ha uppnått full arbetshastighet innan du börjar såga. Det minskar risken för att arbetsstycket skall slungas iväg.
- Om arbetsstycket eller bladet fastnar skall geringsågen stängas av. Vänta tills alla rörliga delar har stannat och dra ut stickkontakten ur vägguttaget eller ta bort batteripaketet. Ta sedan bort det fastnade materialet. Om du fortsätter såga med ett arbetsstycke som fastnat kan leda till att du förlorar kontrollen över geringsågen eller skadar den.
▶ Efter att ha avslutat sågningen stänger du av sågen, håller ner såghuvudet och väntar på att bladet har stannat innan den avsågade biten tas bort. Det är farligt att låta händerna komma i närheten av det roterande bladet.
▶ Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera.
Använd inte oskarpa, sprickiga, deformerade eller skadade sågklingor. Sågklingor med oskarpa eller fel inrik-

tade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag.

Använd inte sågklingor i höglegerat snabbstål (HSSstål). Dessa sågklingor kan lätt brytas sönder.
Använd alltid sågklingor i rätt storlek och med lämpligt infästningshål (t. ex. rutformat eller runt). Sågklingor som inte passar till sågens monteringskomponenter roterar orunt och leder till att kontrollen förloras över sågen.
Avlägsna inte snittrester, träspån e.dyl. från sågsnittsområdet när elverktyget är påkopplat. För först verktygsarmen till viloläget och koppla sedan från elverktyget.
▶ Berör inte sågklingan efter arbetet innan den svalnat. Sågklingan blir mycket het under arbetet.

Symboler

Beakta symbolerna nedan som kan vara viktiga för elverktygets användning. Lägg på minne symbolerna och deras betydelse. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda elverktyget.

Symboler och deras betydelse

Håll händerna på betryggande avständ från sågområdet när elverktyget är påkopplat. Kontakt med sågbladet medför risk för personskada.

Bär dammskyddsmask.

Bär skyddsglasögon.

Bär hörselskydd. Risk finns för att buller leder till hörselskada.

Riskområde! Håll händerna, fing-rarna och armarna på betryggande avständ från detta område.

Sågning av vertikala geringsvinklarna: Den mittersta lässkruven måste lossas för förskjutning av den justerbara anslags- skenan. De båda yttre fästskruvarna får inte los- sas!

Svenska | 89

Symboler och deras betydelse

ø 30 mm

Beakta sågklingans dimensioner. Centrumhålet skall passa på verktygsspindeln och vara utan spel. Om en användning av reduceringsstycken är nödvändig är det viktigt att se till att reduceringsdelens mått passar till stambladstjockleken, till sågbladets håldiameter och till verktygsspindelns diameter. Använd om möjligt de reduceringsstycken som medföljer sågbladet.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Ändamålsenlig användning

Elverktyget är avsett för stationär längs- och tvärsågning i rak vinkel i trä. Härvid är horisontala geringsvinklar mellan -47° och +47° samt vertikala geringsvinklar mellan 0° och 45° möjliga.

Elverktyget har konstruerats för sågning av hårt och mjukt trä, samt av spån- och fiberplattor.

Med lämpliga sågklingor kan även aluminiumprofiler och plast sågas.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksidan.

1 Monteringshål

2 Sågbordsförlängningens klämskruv

3 Sågbordsförlängning

4 Greppfördjupningar

5 Skala för geringsvinkel (horisontal)

6 Justerbar anslagsskena

7 Skruvtving

8 Anslag för 45°-geringsvinkel (vertikal)

9 Anslagsskruv för 45°-geringsvinkel (vertikal)

10 Spännspak för valfri geringsvinkel (vertikal)

11 Draganordningens lässkruv

12 Draganordning

13 Spånutkast

14 Spånavvisare

15 Strömställare Till/Från

16 Handtag

17 Låskontakt för upplåsning av verktygsarmen

18 Klingskydd

19 Pendlande klingskydd

20 Glidrulle

21 Anslagsskena

22 Sågbord

23 Insatsplatta

24 Vinkelindikator (horisontal)

25 Spärrknapp för valfri geringsvinkel (horisontal)

26 Spak för förinställning av geringsvinkel (horisontal)

27 Tippningsskydd

28 Jack för standardgeringsvinklar

29 Spindellåsning

30 Transportsäkring

31 Skala för geringsvinkel (vertikal)

32 Vinkelindikator (vertikal)

33 Anslagsskruv för 0°-geringsvinkel (vertikal)

34 Anslag för 0°-geringsvinkel (vertikal)

35 Sexkantnyckel (5 mm)/krysspårsmejsel

36 Insexskruv för sågklingans infästning

37 Spännfläns

38 Inre spännfläns

39 Sågblad

40 Lässkruv för ställbar anslagsskena

41 Hål för skruvtving

42 Gängstång

43 Skruvar för inmatningsplatta

44 Skruv för vinkelindikator (vertikal)

45 Skruv för vinkelindikator (horisontal)

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Panelsåg GCM 80 SJ
			GCM 800 SJ
			GCM 8000 SJ
Produktnummer3 601 M19 ...		... 0.... 06.
Upptagen märkeffekt	W	1	4	0
Tomgångsvarvtal	min-1	5500	5500
Startströmsbegränsning		●		●
Viktenligt EPTA-Procedure01:2014 kg 14,1 14,1
Skyddsklass		☐/II /II		☐

De mått (största/minsta) som är tillåtna för arbetsstycket finns angivna på sidan 92.

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Mått för lämpliga sågklingor

Sågklingans diameter	mm 216
Klingans stomtjocklek	mm	1,3-1,8
max. skärbredd	mm	3,3
Centrumhålets diameter	mm	30

90 | Svenska

Bullerinformation

Bullernivåvärde förmedlas enligt EN 62841-3-9.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 93 dB(A); ljudeffektnivå 106 dB(A). Onoggrannhet K = 3 dB.

Använd hörselskydd!

Mätningen av den bullernivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av bullernivån. Den angivna bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan bullernivån avvika. Härvid kan bullernivån under arbetsperioden öka betydligt. För en exakt bedömning av bullernivån bör även de tider beaktas när elverktyget är fränkopplat eller är igång, men inte används. Detta reducerar bullerbelastningen för den totala arbetsperioden betydligt.

Montage

▶ Undvik oavsiktlig start av elverktyget. Under montering och alla arbeten på elverktyget får stickproppen inte vara ansluten till nätströmmen.

Leveransen omfattar

Kontrollera innan elverktyget startas att alla nedan angivna delar medlevererats:

• Panelsåg med monterad sågklinga
• Skruvtving 7
• Sågbordsförlängning 3
  2x klämskruv 2, 2x krysspårskruv som utdragssäkring
• Sexkantnyckel/krysspårsmejsel 35

Anvisning: Kontrollera elverktyget avseende skador.

För fortsatt användning av elverktyget måste skyddsanordningarna eller lätt skadade delar noggrant undersökas avseende felfri och ändamålsenlig funktion. Kontrollera att de rörliga delarna fungerar felfritt, inte kärvar och att de är oskadade. Alla komponenter ska vara korrekt monterade och uppfylla alla villkor för att kunna garantera en felfri drift. Skadade skyddsanordningar och delar ska repareras eller bytas ut hos en auktoriserad fackverkstad.

Montering av sågbordsförlängningar (se bild A)

Sågbordet kan med sågbordsförlängningarna 3 utökas åt vänster eller höger.

• Skjut sågbordsförlängningen ända till anslaget genom de borrhål, som är avsedda på sågbordet.
• Tippa elverktyget, så att du kan montera de två medföljande krysspårskruvarna som utdragningssäkring. Skruva in krysspårskruvarna i den avsedda gängningen på sågbordsförlängningarna 3 och dra åt dem med krysspårskruvmejseln 35.
• Tippa tillbaka elverktyget och skruva in klämskruvarna 2, för att fixera sågbordsförlängningen 3, i de därför avsedda gängningarna på sågbordet 22.

Stationärt eller flexibelt montage

För att en säker hantering ska kunna garanteras bör elverktyget monteras på ett plant och stabilt arbetsbord (arbetsbänk).

Montage på ett arbetsbord (se bild B1)

- Spänn fast elverktyget på arbetsbordet med hjälp av lämpliga skruvar. Använd för detta ändamål borrhålen 1.

Montering på ett Bosch-arbetsbord

GTA-arbetsborden från Bosch håller med i höjdled justerbara stödben elverktyget stadigt på alla underlag. Arbetsstyckets stöd på arbetsbordet stöttar upp långa arbetsstycken.

Läs noga varningsinstruktionerna och anvisningarna för arbetsbordet. Fel som uppstår till följd av att varningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
- Sätt ihop arbetsbordet korrekt innan elverktyget monteras. En korrekt montering är viktig för att bordet inte ska braka ihop under arbetet.
- Montera elverktyget på arbetsbordet i transportläge.

Flexibel uppställning (rekommenderas inte!) (se bild B2)

Om elverktyget i undantagsfall inte kan monteras på en plan och stabil arbetsyta kan sågen provisoriskt ställas upp med tippningsskydd.

- Utan tippningsskydd står inte elverktyget säkert och kan därför vid sågning av stora geringsvinklar falla omkull.

- Skruva tippningsskyddet 27 in eller ut tills elverktyget står rakt på arbetsytan.

Damm-/spånutsugning

Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

• Använd alltid dammutsugning.
• Se till att arbetsplatsen är väl ventilerad.
• Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.

Damm-/spånutsugningen kan blockeras av damm, spån eller fragment av arbetsstycket.

- Koppla från elverktyget och dra stickproppen ur väggutta- get.

- Vänta tills sågklingan har stannat helt.

- Ta reda på orsaken till blockeringen och åtgärda problemet.

- Koppla från elverktyget och dra stickproppen ur väggutta- get. - Vänta tills sågklingan har stannat helt. - Ta reda på orsaken till blockeringen och åtgärda proble- met.

Svenska | 91

Extern utsugning

För utsugning kan till spånutkastet 13 även en dammsugar-slang (∅ 35 mm) anslutas.

- Koppla dammsugarslangen till spånutkastet 13.

Dammsugaren måste vara lämplig för det material som ska bearbetas.

Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare.

Byte av sågklinga (se bilderna C1 - C4)

Använd skyddshandskar vid montering av sågklingan.

Om sågklingan berörs finns risk för personskada.

Använd endast sågklingor vilkas högsta tillåtna hastighet är högre än elverktygets tomgångsvarvtal.

Använd endast sågklingor som motsvarar de i instruktionsbo- ken angivna specifikationerna, som testats enligt EN 847-1 och försetts med godkännandemärke.

Använd endast de sågklingor som elverktygets tillverkare rekommenderar och sådana som är lämpliga för de material som ska bearbetas. Det förhindrar en överhettning av sågtänderna vid sågningen.

Borttagning av sågklinga

• Ställ elverktyget i arbetsläge.
• Vrid insexskruven 36 med insexnyckeln (5 mm) 35 och tryck samtidigt spindellåsningen 29 tills den snäpper fast.
• Håll spindellåsknappen 29 nedtryckt och skruva medurs bort skruven 36 (vänstergångad!)
• Ta bort spännflänsen 37.
• Tryck läskontakten 17 och sväng pendlande klingskyddet 19 bakåt mot stopp.
• Håll det pendlande klingskyddet i detta läge och ta bort sågklingan 39.
• Skjut pendlande klingskyddet långsamt nedåt.

Montering av sågklinga

Om så behövs, rengör alla tillhörande delar före återmontering.

- Tryck läskontakten 17 och sväng det pendlande klingskyddet 19 bakåt mot stopp och håll i detta läge.

- Lägg upp den nya sågklingan på den inre spännflänsen 38.

- Kontrollera vid montering att tändernas skärriktning (i pilens riktning på sågklingan) överensstämmer med pilens riktning på klingskyddet!

• Skjut pendlande klingskyddet långsamt nedåt.
• Lägg upp spännflänsen 37 och skruven 36.

Tryck ned spindellåsknappen 29 tills den snäpper fast och dra moturs åt skruven.

Drift

- Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Transportsäkring (se bild D)

Transportsäkringen 30 underlättar hanteringen av elverktyget vid transport till användningsplatsen.

Upplåsning av spärren (arbetsläge)

• Tryck med handtaget 16 verktygsarmen lätt nedåt för att avlasta transportsäkringen 30.
• Dra helt ut transportsäkringen 30.
• Skjut verktygsarmen långsamt uppåt.

Så här säkras elverktyget (transportläge)

• Lossa eventuellt åtdragen lässkruv 11. Dra verktygsarmen ända fram och dra sedan fast lässkruven.
• Lås sågbordet 22 genom att dra fast läsknappen 25.
• Tryck läskontakten 17 och för verktygsarmen med handtaget 16 längsamt nedåt.
• Skjut verktygsarmen så långt nedåt tills transportsäkringsknappen 30 fullständigt kan tryckas in.

Förberedande arbeten

Förskjutning av anslagsskena (se bild E)

Vid sågning av vertikala geringsvinklar måste den justerbara anslagsskenan 6 förskjutas.

• Lossa lässkruven 40 med medföljande inexnyckel 35. De båda yttre fästskruvarna får inte lossas!
• Dra den justerbara anslagsskenan 6 utåt mot stopp.
• Dra åter fast lässkruven 40.

Efter sågning av den vertikala geringsvinkeln skjuter du den justerbara anslagsskenan 6 tillbaka igen (lässkruven 40 lossas; anslagsskenan 6 helt inåt; dra åt lässkruven igen).

Förlängning av sågbord (sebild F)

Fria ändan på långa arbetsstycken måste alltid pallas upp eller stödas.

Sågbordet kan med sågbordsförlängningarna 3 utökas åt vänster eller höger.

• Lossaklämskruven 2.
• Dra ut sågbordsförlängningen 3 till önskad längd.
• För att fixera sågbordsförlängningen drar du åt klämskruven 2 igen.

Fastspänning av arbetsstycket (se bild G)

För optimal arbetssäkerhet ska arbetsstycket alltid spännas fast.

Bearbeta inte arbetsstycken som är så små att de inte kan spännas fast.

• Tryck arbetsstycket stadigt mot anslagsskenorna 6 och 21.
• Stick in medföljande skruvtving 7 i ett härför avsett hål 41.
• Anpassa skruvtvingens gångstång 42 till arbetsstyckets höjd.
• Dra stadigt fast gängstången 42 och därmed arbetsstycket.

Inställning av geringsvinkel

För att kunna garantera exakta snitt måste efter intensiv användning elverktygets grundinställningar kontrolleras och eventuellt justeras (se "Kontroll och justering av grundinställningar", sidan 93).

Dra kraftigt fast läsknappen 25 innan sågning påbörjas. I annat fall finns risk för att sågklingan snedställs i arbetsstycket.

92 | Svenska

Inställning av horisontell geringsvinkel (se bild H)

Den horisontala geringsvinkeln kan ställas in inom ett område mellan 47° (på vänster sida) och 47° (på höger sida).

• Lossa vid behov låsknappen 25.
• Dra i spaken 26 och vrid sågbordet 22 tills vinkelindikatorn 24 visar önskad geringsvinkel.
• Dra åter fast låsknappen 25.

För snabb och exakt inställning av ofta använda geringsvinklar har sågbordet försetts med urtag 28:

vänster höger
0^

45° 22,5° 15° 15° 22,5° 45°

- Lossa vid behov låsknappen 25.

- Dra armen 26 och vrid sågbordet 22 till önskat urtag åt vänster eller höger.

- Släpp åter armen. Armen måste kännbart snäppa fast i urtaget.

- Dra åter fast låsknappen 25.

Inställning av vertikal geringsvinkel (se bild I)

Den vertikala geringsvinkeln kan ställas in inom ett område mellan 0° och 45°.

• Dra den justerbara anslagsskenan 6 utåt mot stopp.
• Lossa spännspaken 10.
• Sväng verktygsarmen med handtaget 16 tills vinkelindikatorn 32 visar önskad geringsvinkel.
• Håll verktygsarmen i detta läge och dra åter fast spännspaken 10.

För snabb och exakt inställning av standardvinkel 0° och 45° finns på huset ändanslag.

• Dra den justerbara anslagsskenan 6 utåt mot stopp.
• Lossa spännspaken 10.
• Sväng verktygets arm i handtaget 16 till anslag 34 till höger (0°) eller till anslag 8 till vänster (45°).
• Dra åter fast spännspaken 10.

Driftstart

▶ Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

Inkoppling (se bild J)

För att spara energi, koppla på elverktyget endast när du vill använda det.

- Tryck för Start ned strömställaren 15 och håll den nedtryckt.

Anvisning: Av säkerhetsskäl kan elverktygets strömställare Till/Från 15 inte låsas, utan måste under drift hållas nedtryckt.

Först efter det läskontakten tryckts 17 kan verktygsarmen föras nedåt.

- För sågning måste därför inte bara strömbrytaren 15 aktiveras utan även låsbrytaren 17.

Urkoppling

- För Urkoppling av elverktyget släpp strömställaren Till/Från 15.

Arbetsanvisningar

Allmänna såganvisningar

Innan sågning påbörjas bör kontroll ske av att såg-klingan inte berör anslagsskenan, skruvtvingarna eller andra maskindelar. Ta bort eventuella hjälpanslag eller anpassa dem.

Såga endast i material som är tillåtna enligt avsedd användning.

Skydda sågklingan mot slag och stötar. Tryck inte i sidled mot sågklingan.

Bearbeta inte snedvridna arbetsstycken. Arbetsstycket måste alltig ha en rak kant som läggs an mot anslagsskenan.

Kontrollera att pendelskyddskåpan fungerar korrekt och är lättrörlig. Vid styrning av verktygsarmen nedåt skall pendelskyddskåpan öppnas. Vid styrning av verktygsarmen uppåt skall pendelskyddskåpan stänga sig över sågbladet igen och läsa fast sig i verktygsarmens översta position.

Operatörens position (se bild K)

Stå alltid på sidan om sågklingan och inte i linje med elverktygets sågklinga. Detta skyddar kroppen mot eventuellt bakslag.
- Håll händerna, fingrarna och armarna på betryggande avständ från roterande sågklinga.
- Lägg inte armarna i kors framför verktygsarmen.

Tillåtna mått på arbetsstycket

Största arbetsstycke:

Geringsvinkel Höjd x bredd [mm]
horisontalt vertikalt

0° 0°		70 x 270
45°	0°	70 x 190
0°	45°	45 x 270

Minsta arbetsstycke (= alla arbetsstycken som kan spännas fast till höger eller till vänster om sågklingan med den medföljande skruvtvingen 7): 100 x 40 mm (längd x bredd)

max. sågdjup (0°/0°): 70 mm

Byte av insatsplattor (se bild L)

De röda inmatningsplattorna 23 kan under en längre tids användning slitas.

Byt ut defekta inmatningsplattor.

• Ställ elverktyget i arbetsläge.
• Skruva ur skruvarna 43 med en insexnyckel (4 mm) och ta ut de gamla inmatningsplattorna.
• Lägg in den nya högra inmatningsplattan.
• Fäst med skruvarna 43 inmatningsplattan möjligast långt åt höger så att sågklingan inte kan beröra inmatningsplattan över dragrörelsens hela längd.
• Upprepa arbetsstegen på motsvarande sätt för den nya vänstra inmatningsplattan.

Svenska|93

Sågning

Dra kraftigt fast läsknappen 25 innan sågning påbörjas. I annat fall finns risk för att sågklingan snedställs i arbetsstycket.

Sågning utan dragrörelse (kapning) (se bild M)

• För sågningar utan dragrörelse (små arbetsstycken), lossa fästskruven 11, om denna är åtdragen. Skjut verktygsarmen till anslag i riktning mot anslagsskenorna 6 och 21 och dra åt fästskruven 11 igen.
• Ställ in önskad horisontell och/eller vertikal geringsvinkel.
• Tryck arbetsstycket stadigt mot anslagsskenorna 6 och 21.
• Spänn fast arbetsstycket med hänsyn till dimensionerna.
• Koppla på elverktyget.
• Tryck läskontakten 17 och för verktygsarmen med handtaget 16 längsamt nedåt.
• Såga arbetsstycket med jämn matningshastighet.
• Koppla från elverktyget och vänta till sågklingan stannat helt.
• Skjut verktygsarmen långsamt uppåt.

Sågning med dragrörelse

• För snitt med draganordningen 12 (breda arbetsstycken) lossa eventuellt åtdragen lässkruv 11.
• Ställ in önskad horisontell och/eller vertikal geringsvinkel.
• Tryck arbetsstycket stadigt mot anslagsskenorna 6 och 21.
• Spänn fast arbetsstycket med hänsyn till dimensionerna.
• Dra ut verktygsarmen från anslagsskenorna 6 och 21 tills sågklingan står framför arbetsstycket.
• Koppla på elverktyget.
• Tryck låskontakten 17 och för verktygsarmen med handtaget 16 långsamt nedåt.
• Tryck nu verktygsarmen i riktning mot anslagsskenorna 6 och 21 och kapa arbetsstycket med jämn matningshastighet.
• Koppla från elverktyget och vänta till sågklingan stannat helt.
• Skjut verktygsarmen långsamt uppåt.

Speciella arbetsstycken

Böjda eller runda arbetsstycken måste säkras mot slirning. Vid snittlinjen får springa inte uppstå mellan arbetsstycke, anslagsskena och sågbord.

Om så behövs, ska speciella fästen tillverkas.

Kontroll och justering av grundinställningar

- Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

För att kunna garantera exakta snitt måste efter intensiv användning elverktygets grundinställningar kontrolleras och eventuellt justeras.

För detta behövs erfarenhet och lämpliga specialverktyg.

En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten.

Inställning av standardgeringsvinkel 0° (vertikalt)

• Ställ elverktyget i arbetsläge.
• Vrid sågbordet 22 fram till urtaget 28 för 0°. Spaken 26 måste kännbart snäppa fast i urtaget.

Kontroll: (se bilden N1)

• Ställ in en vinkeltolk på 90° och lägg upp den på sågbordet 22.
  Vinkeltolkens ben måste över hela längden ligga kant i kant med sågklingan 39.

Inställning: (se bilden N2)

• Lossa spännspaken 10.
• Lossa de båda motmuttrarna på anslagsskruven 33 med en gängse ring- eller fast skruvnyckel (10 mm).
• Vrid in eller ut anslagsskruven tills vinkeltolkens ben över hela längden ligger kant i kant med sågklingan.
• Dra åter fast spännspaken 10.
• Dra sedan fast motmuttern på anslagsskruven 33.

Om vinkelindikatorn 32 efter utförd inställning inte ligger i linje med 0°-märket på skalan 31 ta loss skruven 44 med en i handeln förekommande krysskruvdragare och rikta in vinkelindikatorn längs 0°-märket.

Inställning av standardgeringsvinkel 45° (vertikalt)

• Ställ elverktyget i arbetsläge.
• Vrid sågbordet 22 fram till urtaget 28 för 0°. Spaken 26 måste kännbart snäppa fast i urtaget.
• Lossa spännarmen 10 och sväng verktygsarmen med handtaget 16 mot stopp åt vänster (45°).

Kontroll: (se bild 01)

- Ställ in en vinkeltolk på 45° och lägg upp den på sågbordet 22.

Vinkeltolkens ben måste över hela längden ligga kant i kant med sågklingan 39.

Inställning: (se bild O2)

• Lossa spännspaken 10.
• Lossa motmuttern på anslagsskruven 9 med en gångse ring- eller fast skruvnyckel (10 mm).
• Vrid in eller ut anslagsskruven tills vinkeltolkens ben över hela längden ligger kant i kant med sågklingan.
• Dra åter fast spännspaken 10.
• Dra sedan fast motmuttern på anslagsskruven 9.

Om vinkelindikatorn 32 efter inställning inte ligger i linje med 45°-märket på skalan 31 kontrollera först 0°-inställningen för geringsvinkeln och vinkelindikatorn. Upprepa sedan inställningen av 45°-geringsvinkeln.

Rikta upp vinkelindikatorn (horisontalt) (se bild P)

• Ställ elverktyget i arbetsläge.
• Vrid sågbordet 22 fram till urtaget 28 för 0°. Spaken 26 måste kännbart snäppa fast i urtaget.

Kontroll:

Vinkelindikatorn 24 måste ligga i linje med 0°-märket på skalan 5.

Inställning:

- Lossa med en krysspårsmejsel skruven 45 och rikta in vinkelindikatorn längs 0°-märket.

- Dra åter fast skruven.

Transport (se bild Q)

Innan elverktyget transporteras ska följande åtgärder vidtas:

- Lossa eventuellt åtdragen lässkruv 11. Dra verktygsarmen ända fram och dra sedan fast lässkruven.

94 | Norsk

• Ställ elverktyget i transportläge.
• Ta bort alla tillbehörsdelar som inte kan monteras stadigt på elverktyget.
  För transport använd om möjligt en tillsluten behållare för de sågklingor som inte är i bruk.
• Lyfta eller transportera sågbordet genom att gripa tag i greppfördjupningarna 4 på sågbordets 22 sidor.
• Vid transport av elverktyget använd endast transportanordningarna och inte skyddsutrustningen.

Underhåll och service

Underhåll och rengöring

- Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg.

Rengöring

Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Pendlande klingskyddet måste alltid vara fritt rörligt och stänga automatiskt. Håll därför området kring pendlande klingskyddet rent.

Avlägsna damm och spån efter varje arbetsoperation genom renblåsning med tryckluft eller med en pensel.

Rengör regelbundet glidrullen 20.

Tillbehör

Produktnummer

Skruvtving 1 609 B04 224

Inmatningsplattor 1 609 B05 242

Dammpåse 1 609 B05 010

Sågklingor för trä och plattor, paneler och lister

Sågklinga 216 x 30 mm, 48 tänder 2 608 640 641

Sågklingor för plast och icke-järnmetaller

Sågklinga 216 x 30 mm, 80 tänder 2 608 640 447

Sågklingor för alla slags laminatgolv

Sågklinga 216 x 30 mm, 60 tänder 2 608 642 133

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålles.

Norsk

Montering på en Bosch arbeidsbenk

▶ Trekk läseknotten 25 alltid fast för sagingen. Sagbladet kan ellers kile seg fast i arbeidsstykket.

Kun ved å trykke läsebryteren 17 kan verktøyarmen föres nedover.
