NÁVOD K OBSLUZE GCM 800 SJ BOSCH

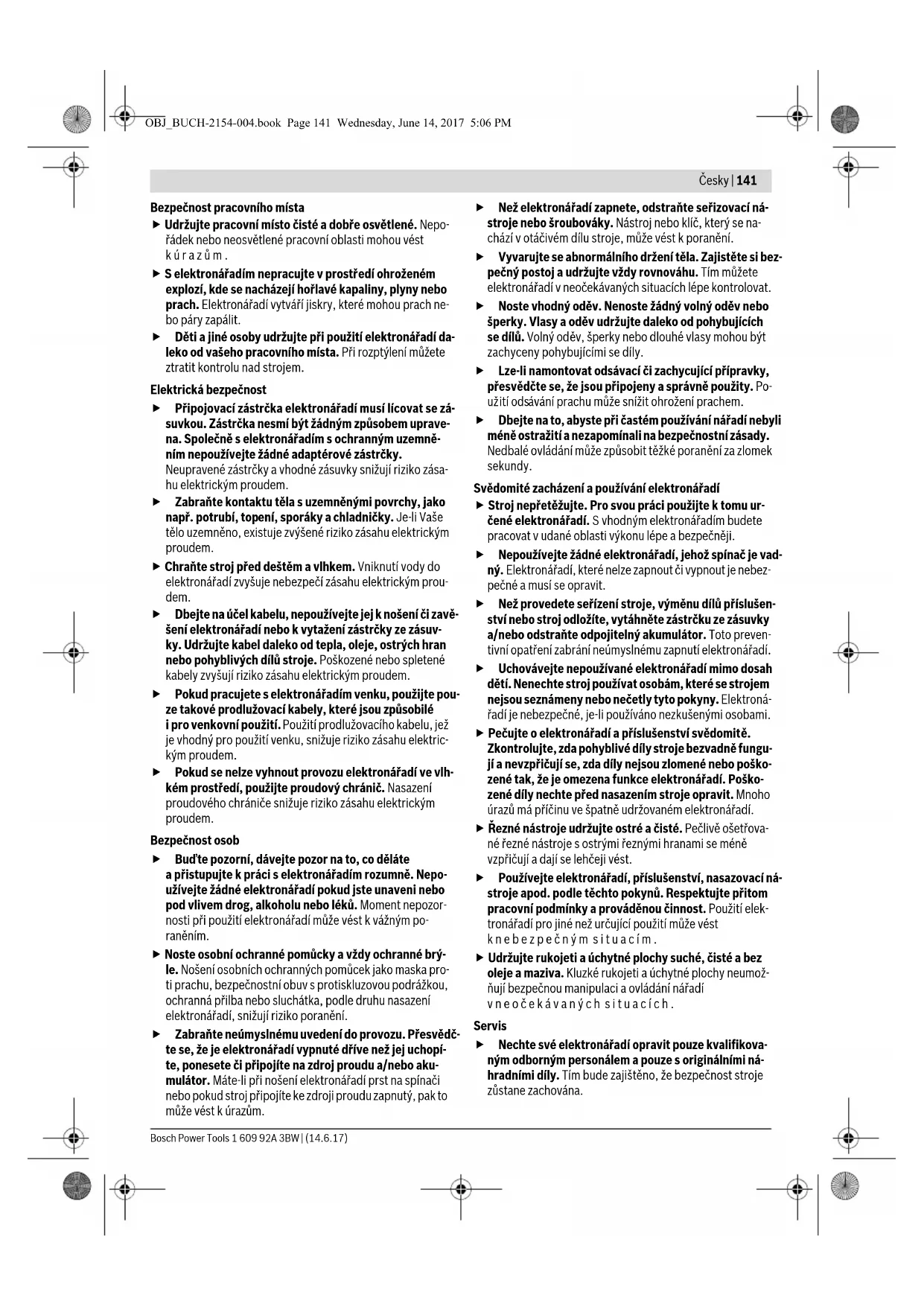

ití ods ávání prachu může snížit ohrožení prachem. Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy. Svědomité zacházení a používání elektronářadí Stroj nepřetěžujte. Pro svou práci použijte k tomu ur- čené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. Nepoužívejte žádné elektronářadí, jehož spínač je vad- ný. Elektronářadí, které nelze zapnout či vypnout je nebez- pečné a musí se opravit. Než provedete seřízení stroje, výměnu dílů příslušen- ství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preven- tivní opatření zabrání neúmyslnému zapnutí elektronářadí. Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektroná- řadí je nebezpečné, je-li používáno nezkušenými osobami. Pečujte o elektronářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungu- jí a nevzpřičují se, zda díly nejsou zlomené nebo poško- zené tak, že je omezena funkce elektronářadí. Poško- zené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřova- né řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. Používejte elektronářadí, příslušenství, nasazovací ná- stroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elek- tronářadí pro jiné než určující použití může vést knebezpečným situacím. Udržujte rukojeti a úchytné plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchytné plochy neumož- ňují bezpečnou manipulaci a ovládání nářadí vneočekávaných situacích. Servis Nechte své elektronářadí opravit pouze kvalifikova- ným odborným personálem a pouze s originálními ná- hradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. OBJ_BUCH-2154-004.book Page 141 Wednesday, June 14, 2017 5:06 PM142 | Česky 1 609 92A 3BW | (14.6.17) Bosch Power Tools Bezpečnostní upozornění pro kapovací a pokoso- vé pily Pokosové pily jsou určeny k řezání dřeva nebo materiá- lů dřevu podobných. Nelze je používat s dělicími kotou- či k řezání železitých materiálů, jako jsou tyče, šrouby apod. Brusný prach může způsobit zaseknutí spodního ochranného krytu. Jiskry z broušení mohou spálit spodní ochranný kryt, vkládací desku nebo jiné plastové části. Využívejte svěrek k upevnění obrobku, kdykoli to bude možné. Budete-li přidržovat obrobek rukou, držte jej ve vzdálenosti nejméně 100 mm od obou stran pilového kotouče. Nepoužívejte pilu k řezání kusů, které jsou příliš malé na upevnění pomocí svěrky nebo na přidrže- ní rukou. Pokud ruku položíte příliš blízko pilového kotou- če, zvyšuje se riziko zranění při kontaktu s kotoučem. Obrobek musíte upevnit svěrkami nebo jej přidržet k dorazové liště i ke stolu. Obrobek při řezání nikdy ne- držte „jen v ruce“. Nepřipevněné nebo pohyblivé obrob- ky mohou být odhozeny vysokou rychlostí a způsobit zra- nění. Pilu při řezání obrobkem tlačte. Nikdy pilu obrobkem netahejte. Řez provedete tak, že nejprve zvednete hla- vici pily a přetáhnete ji bez řezání přes obrobek. Poté zapnete motor, stlačíte hlavici pily a obrobek tlačením rozříznete. Pokud byste prováděli řez tahem, kotouč by se mohl dostat navrch obrobku a být prudce odhozen smě- rem k obsluze stroje. Nikdy nepokládejte ruce přes linku zamýšleného řezu před ani za kotoučem pily. Přidržování obrobku „opač- nou rukou“, tzn. přidržování levou rukou na pravé straně pilového kotouče a naopak, je velmi nebezpečné. Je-li kotouč v pohybu, nepřibližujte se rukou za dorazo- vou lištu k pilovému kotouči ani z jedné strany na méně než 100 mm, ať už za účelem odstranění úlomků dřeva či z jiného důvodu. Je možné, že neodhadnete správně vzdálenost ruky od kotouče a můžete se vážně zranit. Obrobek si před řezáním pečlivě prohlédněte. Pokud je pokřivený nebo prohnutý, připevněte jej vnější stranou oblouku k dorazové liště. Vždy zkontrolujte, že podél zamýšleného řezu mezi obrobkem, dorazovou lištou a stolem není žádná mezera. Prohnuté nebo pokřivené obrobky se mohou protočit nebo posunout a při řezání mo- hou sevřít pilový kotouč. V obrobku by se neměly nacházet žádné hřebíky ani cizí předměty. Pilu nepoužívejte, dokud nemáte ze stolu sklizené veš- keré nářadí, piliny apod. a nezůstává na něm pouze ob- robek. Drobné úlomky dřeva nebo jiný materiál, který při- jde do kontaktu s otáčejícím se kotoučem, může být odhozen vysokou rychlostí. Vždy řežte pouze jeden obrobek. Navrstvené obrobky nelze řádně připevnit a mohou sevřít pilový kotouč nebo se při řezání pohnout. Před používáním se ujistěte, že je pila přimontovaná nebo položená na pevné rovné ploše. Pevná rovná plo- cha snižuje riziko, že bude pila nestabilní. Práci si předem naplánujte. Pokaždé, když měníte na- stavení sklonu a úhlu řezu, se ujistěte, že dorazová lišta dostatečně podpírá obrobek a nepřekáží kotouči ani ochrannému systému. Svypnutým nástrojem abez ob- robku proveďte naprázdno zkušební řez a ujistěte se, že dorazová lišta nepřekáží, ani nehrozí její poškození. Pokud řežete obrobek, který je širší nebo delší než vr- šek stolu pily, řádně jej podepřete pomocí nástavců ke stolu, koz na řezání dřeva apod. Obrobky, které jsou širší nebo delší než stůl pokosové pily a nejsou podepřeny, se mohou překlopit. Pokud se odřezek nebo obrobek překlo- pí, mohl by nadzdvihnout spodní ochranný kryt nebo by mohl být odhozen otáčejícím se kotoučem. Nevyužívejte další osoby namísto nástavců ke stolu ne- bo jako další oporu. Nedostatečná opora obrobku může způsobit sevření kotouče nebo posunutí obrobku během řezání, a může tak vás nebo vašeho pomocníka stáhnout k otáčejícímu se kotouči. Odřezek se nesmí vzpříčit ani jinak přitisknout k otáčejícímu se kotouči. Je-li odřezek upevněný, napří- klad dorazy, může se vzpříčit proti kotouči a být prudce od- hozen. Kulaté materiály jako tyče a roury vždy pečlivě upevně- te. Tyče mají tendenci se při řezání otáčet, což způsobí, že se kotouč „zakousne“ a vtáhne vám ruku i s obrobkem pod kotouč. Před začátkem řezání obrobku nechte kotouč dosáh- nout plné rychlosti otáčení. To pomůže snížit riziko, že bude obrobek odhozen. Pokud se obrobek nebo kotouč zasekne, pokosovou pi- lu vypněte. Počkejte, než se všechny pohybující se čás- ti zastaví, vytáhněte zástrčku ze zásuvky a/nebo odejměte baterii. Teprve poté odstraňte zaseknutý ma- teriál. Pokud byste s řezáním pokračovali i přes zaseknutý obrobek, mohli byste nad strojem ztratit kontrolu nebo po- škodit pokosovou pilu.

Po dokončení řezu uvolněte spínač,

držte hlavici pily dole a počkejte, než se kotouč zastaví. Teprve poté odeberte odřezek. Přibližovat se rukou k dobíhajícímu ko- touči je velmi nebezpečné. Udržujte své pracovní místo čisté. Směsi materiálů jsou obzvlášť škodlivé. Prach lehkých kovů může hořet nebo ex- plodovat. Nepoužívejte žádné tupé, popraskané, zprohýbané ne- bo poškozené pilové kotouče. Pilové kotouče s tupými nebo špatně uspořádanými zuby způsobují díky úzké řeza- né mezeře zvýšené tření, svírání pilového kotouče a zpětný ráz. Nepoužívejte žádné pilové kotouče z vysokolegované rychlořezné oceli (ocel HSS). Takové pilové kotouče mo- hou lehce prasknout. Vždy používejte pilové kotouče o správné velikosti a s odpovídajícím upínacím otvorem (např. kosočtver- covým nebo kruhovým). Pilové kotouče, které neodpoví- dají montážním dílům pily, neběží vystředěně a vedou ke ztrátě kontroly. OBJ_BUCH-2154-004.book Page 142 Wednesday, June 14, 2017 5:06 PMČesky | 143 Bosch Power Tools 1 609 92A 3BW | (14.6.17) Zatímco elektronářadí běží, nikdy neodstraňujte zbyt- ky po řezání, dřevěné třísky aj. z místa řezu. Uveďte nej- prve rameno nářadí do klidové polohy a elektronářadí vy- pněte. Nikdy se po práci nedotýkejte pilového kotouče dříve, než se ochladí. Pilový kotouč je při práci velmi horký. Symboly Následující symboly mohou mít význam při používání Vašeho elektronářadí. Zapamatujte si prosím symboly a jejich vý- znam. Správný výklad symbolů Vám pomáhá elektronářadí lé- pe a bezpečněji používat. Popis výrobku a specifikací Čtěte všechna varovná upozornění a poky- ny. Zanedbání při dodržování varovných upo- zornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká po- ranění. Určené použití Elektronářadí je určeno jako stojanový stroj k provádění po- délných a příčných řezů do dřeva s rovným průběhem řezu. Přitom jsou možné vodorovné pokosové úhly od –47° do +47° a též svislé úhly sklonu od 0° do 45°. Výkon elektronářadí je dimenzován na řezání tvrdého a měk- kého dřeva a též dřevotřískových a dřevovláknitých desek. Při použití příslušných pilových kotoučů je možné řezání hliní- kových profilů a umělé hmoty. Zobrazené komponenty Číslování zobrazených komponent se vztahuje na vyobrazení elektronářadí na obrázkových stranách. 1 Montážní otvory 2 Upínací šroub prodloužení stolu pily 3 Prodloužení řezacího stolu 4 Prohlubně pro uchopení 5 Stupnice pokosového úhlu (horizontální) 6 Přestavitelná dorazová lišta 7 Šroubová svěrka 8 Doraz pro úhel sklonu 45° (vertikální) 9 Dorazový šroub pro úhel sklonu 45° (vertikální) 10 Upínací páčka pro libovolné úhly sklonu (vertikální) 11 Zajišťovací šroub zákluzového vedení 12 Zákluzové vedení 13 Výfuk třísek 14 Odražeč špon 15 Spínač 16 Rukojeť 17 Aretační spínač pro uvolnění nástrojového ramene 18 Ochranný kryt 19 Kyvný ochranný kryt 20 Vodící váleček Symboly a jejich význam Zatímco elektronářadí běží, nedo- staňte se svýma rukama do oblasti řezání. Při kontaktu s pilovým kotou- čem existuje nebezpečí poranění. Noste ochrannou masku proti pra- chu. Noste ochranné brýle. Noste ochranu sluchu. Působení hlu- ku může způsobit ztrátu sluchu. Nebezpečná oblast! Mějte ruce, prs- ty nebo paže co možná nejdále od té- to oblasti. Řezání vertikálních pokosových úhlů: Pro posunutí nastavitelné dorazové lišty je nutné povolit prostřední aretační šroub. Dva vnější upevňovací šrouby se nesmí povolovat! Dbejte na rozměry pilového kotouče. Prů- měr otvoru musí bez vůle pasovat na vře- teno nářadí. Pokud je nutné použít reduk- ce, dbejte na to, aby rozměry redukce odpovídaly tloušťce těla kotouče a průměru otvoru pilového kotouče a dále průměru vřetena nářadí. Pokud možno používejte redukce, které jsou součástí dodávky pilového kotouče. Symboly a jejich význam

OBJ_BUCH-2154-004.book Page 143 Wednesday, June 14, 2017 5:06 PM144 | Česky 1 609 92A 3BW | (14.6.17) Bosch Power Tools 21 Dorazová lišta 22 Stůl pily 23 Vkládací deska 24 Ukazatel úhlu (horizontální) 25 Zajišťovací knoflík pro libovolné pokosové úhly (horizontální) 26 Páčka pro přednastavení pokosového úhlu (horizontální) 27 Ochrana proti překlopení 28 Zářezy pro standardní pokosové úhly 29 Aretace vřetene 30 Přepravní zajištění 31 Stupnice pro úhel sklonu (vertikální) 32 Ukazatel úhlu (vertikální) 33 Dorazový šroub pro úhel sklonu 0° (vertikální) 34 Doraz pro úhel sklonu 0° (vertikální) 35 Klíč na vnitřní šestihrany (5 mm)/křížový šroubovák 36 Šroub s vnitřním šestihranem pro upevnění pilového kotouče 37 Upínací příruba 38 Vnitřní upínací příruba 39 Pilový kotouč 40 Aretační šroub přestavitelné dorazové lišty 41 Otvory pro svěrku 42 Závitová tyč 43 Šrouby vkládací desky 44 Šroub ukazatele úhlu (vertikální) 45 Šroub ukazatele úhlu (horizontální) Zobrazené nebo popsané příslušenství nepatří k standardnímu ob- sahu dodávky. Kompletní příslušenství naleznete v našem progra- mu příslušenství. Informace o hluku Hodnoty hlučnosti zjištěny podle EN 62841-3-9. Hodnocená hladina hluku stroje A činí typicky: hladina akus- tického tlaku 93 dB(A); hladina akustického výkonu 106dB(A). Nepřesnost K=3dB. Noste chrániče sluchu! Hodnota hluku, uvedená v těchto pokynech, byla změřena po- mocí normované měřicí metody a lze ji použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatí- žení hlukem. Uvedená hodnota hluku vibrací reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údrž- bou, může se úroveň hluku lišit. To může zatížení hlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatížení hlukem po celou pracovní dobu výrazně snížit. Technická data Montáž Zabraňte neúmyslnému nastartování elektronářadí. Během montáže a při všech pracech na elektronářadí nesmí být síťová zástrčka připojena ke zdroji proudu. Obsah dodávky Před prvním uvedením elektronářadí do provozu zkontrolujte, zda jsou dodány všechny níže uvedené díly: – Pokosová pila se zákluzem s namontovaným pilovým ko- toučem –Šroubová svěrka 7 – Prodloužení stolu pily 3 2x upínací šroub 2, 2x šroub s křížovou drážkou jako po- jistka proti vytáhnutí – Klíč na vnitřní šestihrany/křížový šroubovák 35 Upozornění: Zkontrolujte elektronářadí na případná poško- zení. Před dalším použitím elektronářadí musíte ochranné příprav- ky nebo lehce poškozené díly pečlivě prověřit na jejich bez- vadnou a určenou funkci. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nesvírají se či zda nejsou díly poškozené. Veškeré díly musí být správně namontovány a musí splňovat všechny podmínky, aby byl zaručen bezvadný provoz. Poškozené ochranné přípravky a díly musíte nechat opravit nebo vyměnit v oprávněném servisu. Montáž prodloužení stolu pily (viz obr. A) Stůl pily lze pomocí prodloužení řezacího stolu 3 směrem do- leva a doprava zvětšit. – Zasuňte prodloužení stolu pily až nadoraz do otvorů ve sto- le pily. Pokosová pila se zákluzem GCM 80 SJ GCM 800 SJ GCM 8000 SJ Objednací číslo 3 601 M19 ...

Jmenovitý příkon W14001250 Otáčky naprázdno min

Omezení rozběhového proudu

Hmotnost podle EPTA- Procedure 01:2014 kg 14,1 14,1 Třída ochrany /II /II Přípustné rozměry obrobku (maximální/minimální) viz strana 147.Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit. Rozměry vhodných pilových kotoučů Průměr pilového kotouče mm 216 Základní tloušťka kotouče mm 1,3–1,8 Max. šířka řezu mm 3,3 Průměr otvoru mm 30 OBJ_BUCH-2154-004.book Page 144 Wednesday, June 14, 2017 5:06 PMČesky | 145 Bosch Power Tools 1 609 92A 3BW | (14.6.17) – Nakloňte elektronářadí, abyste mohli namontovat dva do- dané šrouby s křížovou drážkou jako pojistku proti vytáh- nutí. Zašroubujte šrouby s křížovou drážkou do určených závitů v prodloužení stolu pily 3 a utáhněte je křížovým šroubová- kem 35. – Vraťte elektronářadí do normální polohy a zašroubujte upí- nací šrouby 2 pro upevnění prodloužení stolu pily 3 do ur- čených závitů ve stole pily 22. Stacionární nebo flexibilní montáž K zaručení bezpečné manipulace musíte elektronářadí před použitím namontovat na rovnou a stabilní pracov- ní plochu (např. pracovní stůl). Montáž na pracovní plochu (viz obr. B1) – Upevněte elektronářadí pomocí vhodného šroubového spoje na pracovní plochu. K tomu slouží otvory 1. Montáž na pracovní stůl Bosch Pracovní stoly GTA od firmy Bosch poskytují elektronářadí oporu na každém podkladu díky výškově nastavitelným no- hám. Podpěry obrobku pracovních stolů slouží k podepření dlouhých obrobků. Čtěte všechna k pracovnímu stolu přiložená varovná upozornění a pokyny. Zanedbání při dodržování varov- ných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění. Dříve než namontujete elektronářadí, smontujte správ- ně pracovní stůl. Bezvadné smontování je důležité, aby se zabránilo riziku zhroucení. – Na pracovní stůl montujte elektronářadí v přepravní polo- ze. Flexibilní instalování (nedoporučeno!) (viz obr. B2) Pokud není ve výjimečných případech možné elektronářadí namontovat na rovnou a stabilní pracovní plochu, můžete jej provizorně instalovat s ochranou proti překlopení. Bez ochrany proti překlopení nestojí elektronářadí spolehlivě a může se zvláště při řezání maximálních šik- mých úhlů překlopit. – Ochranu proti překlopení 27 natolik zašroubujte nebo vy- šroubujte, až stojí elektronářadí na pracovní ploše rovně. Odsávání prachu/třísek Prach materiálů jako olovoobsahující nátěry, některé druhy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kontakt s prachem nebo vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob. Určitý prach jako dubový nebo bukový prach je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Ma- teriál obsahující azbest smějí opracovávat pouze specialisté. – Vždy používejte odsávání prachu. – Pečujte o dobré větrání pracovního prostoru. – Je doporučeno nosit ochrannou dýchací masku s třídou fil- tru P2. Dbejte ve Vaší zemi platných předpisů pro opracovávané ma- teriály. Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznítit. Odsávání prachu/třísek se může prachem, třískami nebo úlomky obrobku zablokovat. – Elektronářadí vypněte a vytáhněte síťovou zástrčku ze zá- suvky. – Počkejte, až se pilový kotouč kompletně dostane do stavu klidu. – Zjistěte příčinu zablokování a odstraňte ji. Externí odsávání K odsávání můžete na výfuk třísek 13 připojit i odsávací hadici vysavače (Ø 35 mm). – Spojte hadici vysavače s výfukem třísek 13. Vysavač musí být vhodný pro opracovávaný materiál. Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač. Výměna pilového kotouče (viz obrázky C1–C4) Při montáži pilového kotouče noste ochranné rukavice. Při kontaktu s pilovým kotoučem existuje nebezpečí pora- nění. Používejte pouze pilové kotouče, jejichž maximální dovolená rychlost je vyšší než počet otáček při běhu naprázdno Vašeho elektronářadí. Používejte pouze pilové kotouče, jež odpovídají charakteris- tickým údajům uvedeným v tomto návodu k obsluze a jsou zkoušeny podle EN 847-1 a příslušně označeny. Používejte pouze takové pilové kotouče, jež jsou doporučeny výrobcem tohoto elektronářadí a jež jsou vhodné pro materi- ál, který chcete opracovávat. Zabráníte tak přehřívání zubů kotouče při řezání. Vymontování pilového kotouče – Dejte elektronářadí do pracovní polohy. –Otáčejte šroub svnitřním šestihranem 36 pomocí klíče na vnitřní šestihrany (5 mm) 35 a současně stiskněte aretaci vřetena 29, až zaskočí. – Podržte aretaci vřetene 29 stlačenou a šroub 36 vyšrou- bujte ve směru hodinových ručiček ven (levý závit!). – Sejměte upínací přírubu 37. – Stiskněte aretační spínač 17 a otočte kyvný ochranný kryt 19 až na doraz dozadu. – Podržte kyvný ochranný kryt v této poloze a odejměte pilo- vý kotouč 39. – Kyvný ochranný kryt pomalu uveďte opět dolů. Namontování pilového kotouče Je-li to nutné, očistěte před namontováním všechny monto- vané díly. – Stiskněte aretační spínač 17, otočte kyvný ochranný kryt 19 až na doraz dozadu a podržte jej v této poloze. – Nasaďte nový pilový kotouč na vnitřní upínací přírubu 38. Při namontování dbejte na to, aby směr břitů zubů (směr šipky na pilovém kotouči) souhlasil se směrem šipky na ochranném krytu! OBJ_BUCH-2154-004.book Page 145 Wednesday, June 14, 2017 5:06 PM146 | Česky 1 609 92A 3BW | (14.6.17) Bosch Power Tools – Kyvný ochranný kryt pomalu uveďte opět dolů. – Nasaďte upínací přírubu 37 a šroub 36. Stlačte aretaci vřetene 29 až tato zapadne a šroub pevně utáhněte proti směru hodinových ručiček. Provoz Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Přepravní zajištění (viz obr. D) Přepravní zajištění 30 Vám umožňuje lehkou manipulaci s elektronářadím při přepravě na různá místa nasazení. Odjištění elektronářadí (pracovní poloha) – Stlačte nástrojové rameno na rukojeti 16 o něco dolů, aby se odlehčilo přepravní zajištění 30. – Vytáhněte přepravní zajištění 30 zcela ven. – Nástrojové rameno uveďte pomalu nahoru. Zajištění elektronářadí (přepravní poloha) – Je-li utažen, povolte zajišťovací šroub 11. Zatáhněte ná- strojové rameno zcela dopředu a zajišťovací šroub opět pevně utáhněte. –Pro aretaci stolu pily 22 utáhněte zajišťovací knoflík 25. – Stiskněte aretační spínač 17 a veďte nástrojové rameno za rukojeť 16 pomalu dolů. – Uveďte nástrojové rameno tak daleko dolů až se nechá pře- pravní zajištění 30 zatlačit zcela dovnitř. Příprava práce Přesunutí dorazové lišty (viz obr. E) Při řezání vertikálních pokosových úhlů musíte posunout na- stavovací dorazovou lištu 6. – Povolte aretační šroub 40 dodaným klíčem na vnitřní šesti- hran 35. Dva vnější upevňovací šrouby se nesmí povolovat! – Vytáhněte přestavitelnou dorazovou lištu 6 zcela směrem ven. –Aretační šroub 40 zase pevně utáhněte. Po řezání vertikálních pokosových úhlů posuňte nastavitelnou dorazovou lištu 6 zase zpět (povolte aretační šroub 40; po- suňte dorazovou lištu 6 úplně dovnitř, znovu utáhněte aretač- ní šroub). Prodloužení řezacího stolu (viz obr. F) Dlouhé obrobky musejí být na volném konci podloženy nebo podepřeny. Stůl pily lze pomocí prodloužení řezacího stolu 3 směrem do- leva a doprava zvětšit. – Povolte upínací šroub 2. –Vytáhněte prodloužení řezacího stolu 3 směrem ven až na požadovanou délku. – K fixaci prodloužení stolu pily opět dotáhněte upínací šroub 2. Upevnění obrobku (viz obrázek G) K zaručení optimální bezpečnosti práce musíte obrobek vždy pevně upnout. Neopracovávejte žádné obrobky, které jsou příliš malé pro pevné upnutí. – Přitlačte obrobek pevně k dorazovým lištám 6 a 21. – Nastrčte dodávanou šroubovou svěrku 7 do jednoho z k to- mu určených otvorů 41. – Přizpůsobte závitovou tyč 42 šroubové svěrky výšce ob- robku. – Závitovou tyč 42 pevně utáhněte a tím zafixujte obrobek. Nastavení šikmých úhlů Pro zaručení přesných řezů musíte po intenzívním použití zkontrolovat základní nastavení elektronářadí a případně je seřídit (viz „Kontrola a seřízení základních nastavení“, strana 148). Zajišťovací knoflík 25 před řezáním vždy pevně utáh- něte. Jinak se může pilový kotouč v obrobku zpříčit. Nastavení horizontálního úhlu pokosu (viz obr. H) Horizontální úhel pokosu lze nastavit v rozsahu od 47° (zleva) do 47° (zprava). – Povolte zajišťovací knoflík 25, je-li utažen. –Vytáhněte páčku 26 a otáčejte stůl pily 22 až ukazatel úhlu 24 ukazuje požadovaný úhel. – Zajišťovací knoflík 25 opět utáhněte. Pro rychlé a přesné nastavení často používaných úhlů jsou na stole pily připraveny zářezy 28: – Povolte zajišťovací knoflík 25, je-li utažen. –Vytáhněte páčku 26 a otočte řezací stůl 22 až k požadova- nému zářezu vlevo nebo vpravo. – Páčku opět uvolněte. Páčka musí znatelně zaskočit do zá- řezu. – Zajišťovací knoflík 25 opět utáhněte. Nastavení vertikálního úhlu sklonu (viz obr. I) Vertikální úhel sklonu lze nastavit v rozsahu od 0° do 45°. – Vytáhněte přestavitelnou dorazovou lištu 6 zcela směrem ven. – Povolte upínací páčku 10. – Natočte nástrojové rameno za rukojeť 16 až ukazatel úhlu 32 ukazuje požadovaný úhel. – Podržte nástrojové rameno v této poloze a upínací páčku 10 opět utáhněte. Pro rychlé a přesné nastavení standardních úhlů 0° a 45° jsou na tělese připraveny koncové dorazy. – Vytáhněte přestavitelnou dorazovou lištu 6 zcela směrem ven. – Povolte upínací páčku 10. – Otočte za tímto účelem rameno nářadí za rukojeť 16 až nadoraz 34 doprava (0°) nebo až nadoraz 8 doleva (45°). – Upínací páčku 10 opět pevně utáhněte. vlevo vpravo

45° 22,5° 15° 15° 22,5° 45° OBJ_BUCH-2154-004.book Page 146 Wednesday, June 14, 2017 5:06 PMČesky | 147 Bosch Power Tools 1 609 92A 3BW | (14.6.17) Uvedení do provozu Dbejte síťového napětí! Napětí zdroje proudu musí sou- hlasit s údaji na typovém štítku elektronářadí. Elektro- nářadí označené 230 V smí být provozováno i na 220 V. Zapnutí (viz obr. J) Aby se šetřila energie, zapínejte elektronářadí jen pokud jej používáte. –Pro uvedení do provozu stlačte spínač 15 a podržte jej stlačený. Upozornění: Z bezpečnostních důvodů nelze spínač 15 zaa- retovat, nýbrž musí zůstat během provozu neustále stlačený. Pouze stisknutím aretačního spínače 17 lze vést nástrojové rameno dolů. –Pro řezání proto musíte kromě stisknutí vypínače 15 stisk- nout aretační spínač 17. Vypnutí –Pro vypnutí spínač 15 uvolněte. Pracovní pokyny Všeobecná upozornění k pile Při všech řezech musíte nejprve zajistit, aby se pilový kotouč v žádné chvíli nemohl dotýkat dorazové lišty, šroubové svěrky nebo ostatních dílů stroje. Odstraňte případné namontované pomocné dorazy nebo je pří- slušně přizpůsobte. Řezejte pouze materiály, pro které je pila určená. Chraňte pilový kotouč před nárazem a úderem. Nevystavujte pilový kotouč žádnému bočnímu tlaku. Neopracovávejte žádné pokřivené obrobky. Obrobek musí vždy mít rovné hrany pro přiložení na dorazovou lištu. Zajistěte, aby kyvný ochranný kryt náležitě fungoval a mohl se volně pohybovat. Při vedení ramena nářadí dolů se kyvný ochranný kryt musí otevřít. Při vedení ramena nářadí nahoru se kyvný ochranný kryt nad pilovým kotoučem musí opět za- vřít a v nejhornější poloze ramena nářadí se zaaretovat. Postavení obsluhy (viz obr. K) Nestůjte přímo před elektronářadím, nýbrž vždy stra- nou od pilového kotouče. Tím je Vaše tělo chráněno před možným zpětným rázem. – Mějte ruce, prsty a paže daleko od rotujícího pilového ko- touče. – Vaše paže před nástrojovým ramenem nepřekřižujte. Přípustné rozměry obrobku Maximální obrobky: Minimální obrobky (= všechny obrobky, jež lze pomocí dodá- vané šroubové svěrky 7 upnout vpravo nebo vlevo od pilové- ho kotouče): 100 x 40 mm (délka x šířka) max. hloubka řezu (0°/0°): 70 mm Výměna vkládacích desek (viz obr. L) Červené vkládací desky 23 se mohou po dlouhém používání elektronářadí opotřebovat. Vadné vkládací desky vyměňte. – Dejte elektronářadí do pracovní polohy. – Vyšroubujte šrouby 43 pomocí klíče na vnitřní šestihrany (4 mm) a odejměte staré vkládací desky. – Vložte novou pravou vkládací desku. – Vkládací desku přišroubujte pomocí šroubů 43 co nejdále vpravo tak, aby se po celé délce možného zákluzu pilový kotouč nedostal do kontaktu s vkládací deskou. – Opakujte pracovní postup analogicky pro novou levou vklá- dací desku. Řezání Zajišťovací knoflík 25 před řezáním vždy pevně utáh- něte. Jinak se může pilový kotouč v obrobku zpříčit. Řezání bez zákluzu (kapování) (viz obr. M) – Pro řezy bez zákluzu (malé obrobky) povolte upevňovací šroub 11, pokud je utažený. Posuňte rameno nářadí až nadoraz směrem k dorazovým lištám 6 a 21 aznovu utáh- něte upevňovací šroub 11. – Nastavte požadovaný horizontální a/nebo vertikální šikmý úhel. – Přitlačte obrobek pevně k dorazovým lištám 6 a 21. – Obrobek úměrně rozměrům pevně upněte. – Elektronářadí zapněte. – Stiskněte aretační spínač 17 a veďte nástrojové rameno za rukojeť 16 pomalu dolů. –Obrobek s rovnoměrným posuvem prořízněte. – Elektronářadí vypněte a počkejte až se pilový kotouč kom- pletně dostane do klidového stavu. – Nástrojové rameno uveďte pomalu nahoru. Řezání se zákluzem – Pro řezy s pomocí zákluzového vedení 12 (široké obrobky) povolte zajišťovací šroub 11, je-li utažen. – Nastavte požadovaný horizontální a/nebo vertikální šikmý úhel. – Přitlačte obrobek pevně k dorazovým lištám 6 a 21. – Obrobek úměrně rozměrům pevně upněte. – Odtáhněte rameno nářadí natolik od dorazových lišt 6 a 21, aby byl pilový kotouč před obrobkem. – Elektronářadí zapněte. – Stiskněte aretační spínač 17 a veďte nástrojové rameno za rukojeť 16 pomalu dolů. – Nyní přitlačte rameno nářadí směrem k dorazovým lištám 6 a 21 a s rovnoměrným posuvem přeřízněte obrobek. – Elektronářadí vypněte a počkejte až se pilový kotouč kom- pletně dostane do klidového stavu. – Nástrojové rameno uveďte pomalu nahoru. Zvláštní obrobky Při řezání obloukovitých nebo kruhových obrobků je musíte zabezpečit zvláště proti vyklouznutí. Na čáře řezu nesmí vzniknout žádná mezera mezi obrobkem, dorazovou lištou a stolem pily. Je-li to nutné, musíte zhotovit speciální uchycení. Šikmý úhel Výška x šířka [mm] horizontální vertikální 0° 0° 70 x 270 45° 0° 70 x 190 0° 45° 45 x 270 OBJ_BUCH-2154-004.book Page 147 Wednesday, June 14, 2017 5:06 PM148 | Česky 1 609 92A 3BW | (14.6.17) Bosch Power Tools Kontrola a seřízení základních nastavení Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Pro zaručení přesných řezů musíte po intenzívním použití zkontrolovat základní nastavení elektronářadí a případně je seřídit. K tomu potřebujete zkušenost a příslušný speciální nástroj. Servisní středisko Bosch provádí tyto práce rychle a spolehli- vě. Seřízení standardního úhlu 0° (vertikálního) – Dejte elektronářadí do pracovní polohy. –Otočte řezací stůl 22 až k zářezu 28 pro 0°. Páčka 26 musí znatelně zaskočit do zářezu. Kontrola: (viz obr. N1) – Nastavte úhlové pravítko na 90° a umístěte jej na řezací stůl 22. Rameno úhlového pravítka musí být po celé délce v jedné přímce s pilovým kotoučem 39. Seřízení: (viz obr. N2) – Povolte upínací páčku 10. – Povolte kontramatici dorazového šroubu 33 pomocí běž- ného očkového nebo stranového klíče (10 mm). – Otáčejte dorazový šroub tak dalece dovnitř nebo ven, až je rameno úhlového pravítka po celé délce v jedné přímce s pilovým kotoučem. – Upínací páčku 10 opět pevně utáhněte. – Potom opět pevně utáhněte kontramatici dorazového šroubu 33. Jestliže není ukazatel úhlu 32 po seřízení v jedné linii se znač- kou 0° stupnice 31, povolte šroub 44 pomocí běžného křížo- vého šroubováku a ukazatel úhlu vyrovnejte podél značky 0°. Seřízení standardního úhlu 45° (vertikálního) – Dejte elektronářadí do pracovní polohy. –Otočte řezací stůl 22 až k zářezu 28 pro 0°. Páčka 26 musí znatelně zaskočit do zářezu. – Povolte upínací páčku 10 a natočte nástrojové rameno za rukojeť 16 až na doraz vlevo (45°). Kontrola: (viz obrázek O1) – Nastavte úhlové pravítko na 45° a umístěte jej na řezací stůl 22. Rameno úhlového pravítka musí být po celé délce v jedné přímce s pilovým kotoučem 39. Seřízení: (viz obrázek O2) – Povolte upínací páčku 10. – Povolte kontramatici dorazového šroubu 9 pomocí běžné- ho očkového nebo stranového klíče (10 mm). – Otáčejte dorazový šroub tak dalece dovnitř nebo ven, až je rameno úhlového pravítka po celé délce v jedné přímce s pilovým kotoučem. – Upínací páčku 10 opět pevně utáhněte.
