NAVODILA ZA UPORABO GCM 800 SJ BOSCH
Električna varnost
▶ Vtič električnega orodja se mora ujemati z vtičnico. Nikoli ne spreminjajte vtiča. Ne uporabljajte adapterjev vtiča z ozemljenim električnim orodjem. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara. Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, je tveganje električnega udara večje. ▶ Električnega orodja ne izpostavljajte dežju ali vlažnim razmeram.
Prodor vode v električno orodje povečuje tveganje električnega udara. ▶ Kabla ne zlorabljajte. Nikoli ne uporabljajte kabla za prenašanje ali vlečenje električnega orodja ali za izvlečenje iz vtičnice. Kabel držite stran od vročine, olja, ostrih robov ali premikajočih se delov. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. Pri uporabi električnega orodja na prostem uporabljajte podaljšek, primeren za uporabo na prostem. Uporaba kabla, primernega za uporabo na prostem, zmanjšuje tveganje električnega udara.
Če je uporaba električnega orodja na vlažnem mestu neizogibna, uporabite zaščiteno napajanje z zaščitno napravo na diferenčni tok (RCD). Uporaba RCD (zaščitna naprava na diferenčni tok) zmanjšuje tveganje električnega udara.
Varnost osebja
Bodite previdni, pazite na to, kaj delate, in razumno ravnajte s svojim električnim orodjem. Ne uporabljajte električnega orodja, ko ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja lahko povzroči resne poškodbe. ▶ Nosite osebno zaščitno opremo. Vedno nosite zaščito za oči. Zaščitna oprema, kot so maske za prah, nedrseči varnostni čevlji, čelada ali zaščita za sluh, zmanjšuje tveganje za poškodbe, če se uporablja v ustreznih pogojih. Preprečite nenamerni zagon. Pred priklopom na električno omrežje in/ali akumulatorsko baterijo, dvigovanjem ali nošenjem orodja se prepričajte, da je stikalo izklopljeno. Nošenje električnega orodja s prstom na stikalu ali priklop na električno omrežje vklopljenega električnega orodja vodi do nesreče. Odstranite morebitne nastavitvene ključe ali ključe za vijake, preden vklopite električno orodje. Če ključ za vijake ali nastavitveni ključ ostane pritrjen na vrtljivi del električnega orodja, lahko pride do telesnih poškodb. ▶ Ne zavzemajte neprimernega položaja. Ves čas ohranjajte ravnotežje in pravilen položaj nog. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah. ▶ Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Lase in oblačila držite stran od premikajočih se delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele. Če so na voljo naprave za priklop naprav za odsesavanje in zbiranje prahu, se prepričajte, da so pravilno priklopljene in uporabljene. Odsesavanje prahu lahko zmanjša tveganja, povezana s prahom. ▶ Ne dovolite, da bi zaupanje, pridobljeno s pogosto uporabo orodja, vplivalo na to, da postanete neprevidni in zanemarite varnostna načela za uporabo orodja. Neprevidno ravnanje lahko v delčku sekunde povzroči hude poškodbe.
Uporaba in skrb za električna orodja
▶ Ne preobremenjujte električnega orodja. Uporabljajte električno orodje, ki ustreza vaši uporabi. S pravim električnim orodjem delate bolje in varneje s hitrostjo, za katero je zasnovano. ▶ Ne uporabljajte električnega orodja, če je stikalo pokvarjeno. Vsako električno orodje, ki ga ni mogoče nadzorovati s stikalom, je nevarno in ga je treba popraviti. - Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, če je to mogoče, iz električnega orodja, preden izvedete kakršne koli nastavitve, zamenjavo
pribora ali preden shranite električno orodje. Takšni preventivni varnostni ukrepi zmanjšujejo tveganje nenamernega zagona električnega orodja.
Električno orodje, ki ga ne uporabljate, hranite izven dosega otrok in ne dovolite osebam, ki niso seznanjene z orodjem ali temi navodili, da ga uporabljajo. Električno orodje je v rokah neusposobljenih uporabnikov nevarno. Vzdržujte električno orodje in pribor. Preverite, ali so gibljivi deli poravnani in se ne zatikajo, ali ni prišlo do zloma delov in ali ni drugih okoliščin, ki bi lahko vplivale na delovanje orodja. Če je poškodovano, dajte orodje pred uporabo v popravilo. Številne nesreče so posledica slabega vzdrževanja orodja. Rezila naj bodo ostra in čista. Pravilno vzdrževana rezila z ostrimi robovi se manj verjetno zatikajo in jih je lažje voditi. Električno orodje, pribor in vložna orodja uporabljajte v skladu s temi navodili ter ob upoštevanju delovnih pogojev in predvidene naloge. Uporaba orodja za namene, ki niso predvideni, lahko povzroči nevarne situacije. Ročaje in prijemalne površine naj bodo suhi, čisti ter brez olja in masti. Spolzki ročaji in prijemalne površine ne omogočajo varnega rokovanja in nadzora nad orodjem v nepričakovanih situacijah.
Servisiranje
- Obdelovanec trdno pritisnite ob mejni vodili 6 in 21.
Največji obdelovanci:
| Ugao iskošenja visina x širina [mm] horizontalno vertikalno |
| 0° 0° | 70 x 270 |
| 45° 0° | 70 x 190 |
| 0° 45° | 45 x 270 |
Najmanjši obdelovanci (= vsi obdelovanci, ki jih je mogoče z dobavljeno spono 7 trdno vpeti levo ali desno od žaginega lista): 100 x 40 mm (dolžina x širina)
maks. globina reza (0°/0°): 70 mm
Zamenjava vložnih plošč (glejte sliko L)
Rdeči vložni plošči 23 se lahko po daljši uporabi orodja obrabita.
Poškodovani vložni plošči zamenjajte.
- Orodje postavite v delovni položaj.
- Vijaka 43 odvijte s šestrobim ključem (4 mm) in odstranite stari plošči.
- Vstavite novo desno vložno ploščo.
- Vložno ploščo z vijakoma 43 privijte čim bolj desno, tako da se žagin list po celotni dolžini možnega pomika ne dotika vložne plošče. – Enako ponovite za novo levo vložno ploščo.
Žaganje
▶ Pred žaganjem vedno trdno zategnite fiksirni gumb 25. V nasprotnem primeru se lahko žagin list v obdelovancu nagne.
Testerisanje bez vučenja (odsecanje) (pogledajte sliku M)
- Za rezove bez vučnog pokreta (mali radni komadi) otpustite fiksni zavrtanj 11, ukoliko je zategnut. Gurnite ručicu alata do graničnika u pravcu graničnih šina 6 i 21 i ponovo zategnite fiksni zavrtanj 11.
- Podesite željeni horizontalan i/ili vertikalan ugao iskošenia.
- Čvrsto pritisnite radni komad o granične šine 6 i 21.
- Stegnite radni komad prema dimenzijama.
- Uključite električni alat.
- Pritisntie prekidač za blokadu 17 i vodite krak alata sa drškom 16 polako unazad.
- Presecite radni komad sa ravnomernim pomeranjem napred.
- Isključite električni alat i sačekajte da se list testere kompletno umiri.
- Povucite krak alata polako na gore.
Posebni radni komadi
Pri testerisanju izvijenih ili okruglih radnih komada morate ih posebno obezbediti od klizanja. Na liniji sečenja ne sme nastati zazor izmedju radnog komada, šine graničnika i postolja testere.
Ako je potrebno morate izraditi specijalne držače.
Prekontrolisati i podesiti osnovna podešavanja
- Izvucite pre svih radova na električnem orodju omrežni vtič iz vtičnice.
Za zagotavljanje natančnih rezov morate po intenzivni uporabi preveriti osnovne nastavitve električnega orodja in jih po potrebi prilagoditi. Za to potrebujete izkušnje in ustrezno posebno orodje. Servis Bosch to delo opravi hitro in zanesljivo.
Nastavitev standardnega kota poševnosti 0° (navpično)
- Električno orodje postavite v delovni položaj.
- Obrnite mizo za žaganje 22 do reže 28 za 0°. Ročica 26 mora opazno zaskočiti v režo.
Preverite: (glejte sliko N1)
Vložne plošče 1 609 B05 242
Vrečka za prah 1 609 B05 010
Žagini listi za les in plošče, panele in letve
Žagin list 216 x 30 mm, 48 zob 2 608 640 641
Slovensko | 239
Žagin list 216 x 30 mm, 80 zob 2 608 640 447
Žagini listi za vse vrste laminatnih tal
List testere 216 x 30 mm, 60 zupci 2 608 642 133

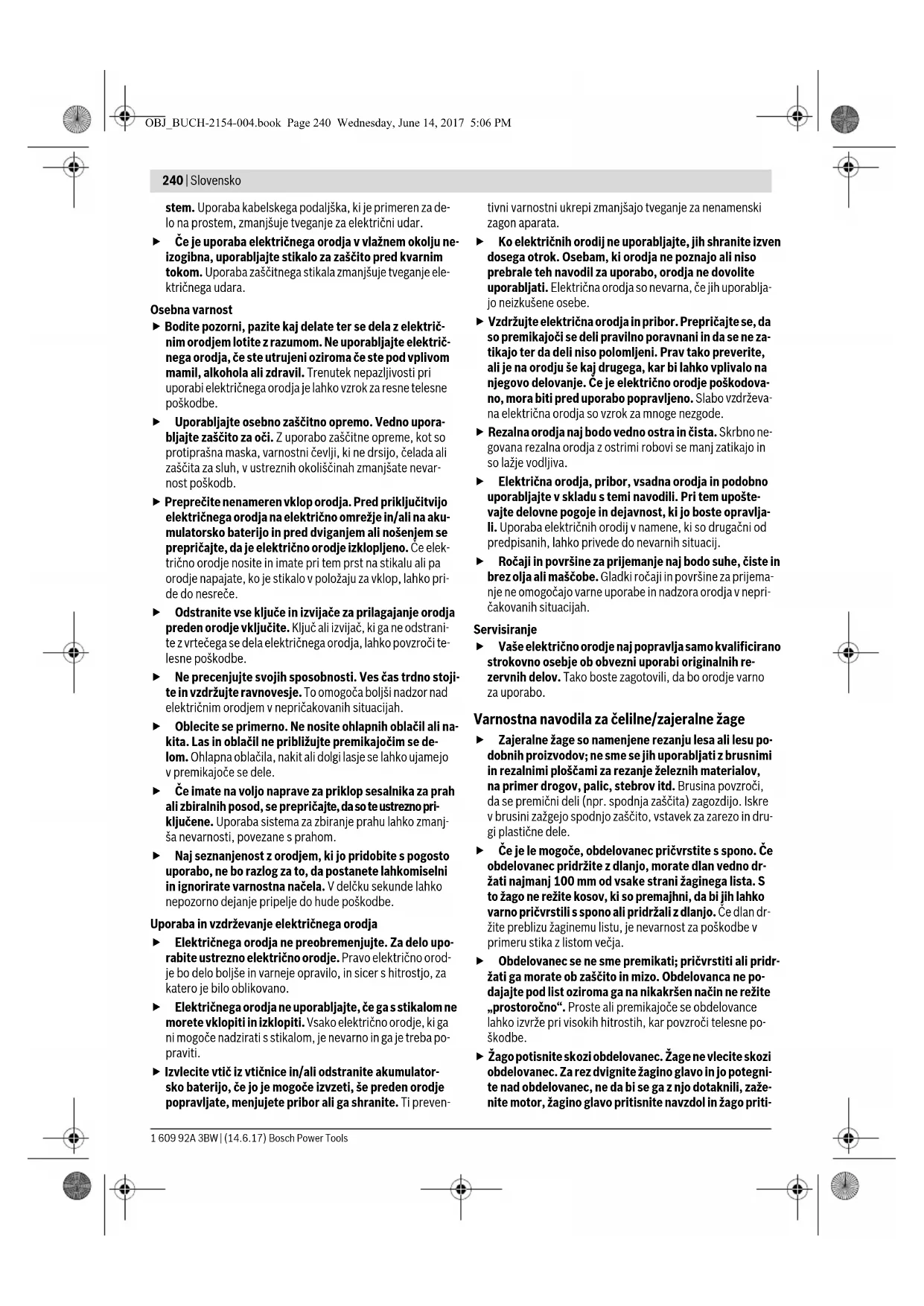

Splošna varnostna opozorila za električna orodja
OPOZORILO Preberite vsa varnostna opozorila, navodila, ilustracije in specifikacije,
ki so priložene temu električnemu orodju. Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe.
Vsa opozorila in navodila shranite, saj jih boste v prihodnosti morda potrebovali.
Izraz „električno orodje“ v opozorilih se nanaša na električno orodje z električnim pogonom (z električnim kablom) ali na akumulatorska električna orodja (brez električnega kabla).
OPOZORILO Pri uporabi električnih orodij morate zaradi zaščite proti električnemu
udaru, nevarnosti poškodb in požara upoštevati naslednje temeljne varnostne ukrepe.
Pred uporabo tega električnega orodja si prosimo preberite vsa navodila in opozorila ter dobro shranite ta varnostna navodila in opozorila.
▶ Delovno mesto naj bo vedno čisto in dobro osvetljeno.
Nered in neosvetljena delovna mesta lahko povzročijo nezgode.
Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.
▶ Ko uporabljate električno orodje, otrokom ali drugim navzočim ne dovolite, da bi se vam približali. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.
Električna varnost
Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtičev. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara. - Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje električnega udara je večje, če je vaše telo ozemljeno. ▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar. Kabel uporabljajte pravilno. Ne uporabljajte ga za prenašanje orodja, vlečenje ali izklapljanje iz električnega omrežja. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem.
stem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar.
Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.
Osebna varnost
Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe. ▶ Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb. ▶ Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče. Odstranite vse ključe in izvijače za prilagajanje orodja preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe. ▶ Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah. ▶ Oblecite se primerno. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele. Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom. Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.
Uporaba in vzdrževanje električnega orodja
Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo boljše in varneje opravilo, in sicer s hitrostjo, za katero je bilo oblikovano. Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti. - Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, če jo je mogoče izvzeti, še preden orodje popravljate, menjujete pribor ali ga shranite. Ti preven-
tivni varnostni ukrepi zmanjšajo tveganje za nenamenski zagon aparata.
▶ Ko električnih orodij ne uporabljate, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode. ▶ Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij. Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.
Servisiranje
▶ Vaše električno orodje naj popravlja samo kvalificirano strokovno osebje ob obvezni uporabi originalnih rezervnih delov. Tako boste zagotovili, da bo orodje varno za uporabo.
Varnostna navodila za čelilne/zajeralne žage
Zajeralne žage so namenjene rezanju lesa ali lesu podobnih proizvodov; ne sme se jih uporabljati z brusnimi in rezalnimi ploščami za rezanje železnih materialov, na primer drogov, palic, stebrov itd. Brusina povzroči, da se premični deli (npr. spodnja zaščita) zagozdijo. Iskre v brusini zažgejo spodnjo zaščito, vstavek za zarezo in druge plastične dele. Če je le mogoče, obdelovanec pričvrstite s spono. Če obdelovanec pridržite z dlanjo, morate dlan vedno držati najmanj 100 mm od vsake strani žaginega lista. S to žago ne režite kosov, ki so premajhni, da bi jih lahko varno pričvrstili s spono ali pridržali z dlanjo. Če dlan držite preblizu žaginemu listu, je nevarnost za poškodbe v primeru stika z listom večja. Obdelovanec se ne sme premikati; pričvrstiti ali pridržati ga morate ob zaščito in mizo. Obdelovanca ne podajajte pod list oziroma ga na nikakršen način ne režite "prostoročno". Proste ali premikajoče se obdelovance lahko izvrže pri visokih hitrostih, kar povzroči telesne poškodbe. - Žago potisnite skozi obdelovanec. Žage ne vlecite skozi obdelovanec. Za rez dvignite žagino glavo in jo potegnite nad obdelovanec, ne da bi se je z njo dotaknili, zaženite motor, žagino glavo pritisnite navzdol in žago potisnite skozi obdelovanec. Pri rezanju v smeri vleka lista se lahko zgodi, da se žagin list povzpne na vrh obdelovanca in mehanizem z listom grobo izvrže proti upravljavcu.
snite skozi obdelovanec. Pri rezanju v smeri vleka lista se lahko zgodi, da se žagin list povzpne na vrh obdelovanca in mehanizem z listom grobo izvrže proti upravljavcu.
Z dlanjo nikoli ne segajte čez črto načrtovanega reza, niti pred žaginim listom niti za njim. Zelo nevarno je obdelovanec držati „prekrižano“, to je, če ga z levo dlanjo držite na desni strani lista in obratno. Da bi odstranili drobce lesa ali iz katerega koli drugega vzroka med vrtenjem lista z nobeno dlanjo ne segajte za zaščito bližje od 100 mm kateri koli strani žaginega lista. Razdalje med vrtečim se žaginim listom in roko ni mogoče jasno oceniti in se lahko resno poškodujete. Pred rezom preverite svoj obdelovanec. Če je obdelovanec upognjen ali zvit, ga s spono pričvrstite z zunanjo upognjeno stranjo proti zaščiti. Vsakič se prepričajte, da vzdolž reza med obdelovancem, zaščito in mizo ni prostora. Upognjeni ali zviti obdelovanci se lahko zasukajo ali premaknejo in pri rezu zagozdijo vrteč se žagin list. V obdelovancu ne sme biti žičnikov ali tujkov. Žage ne uporabljajte, dokler z mize ne pospravite vsega orodja, ostankov lesa itd., razen obdelovanca. Vrteči se list lahko drobir, koščke lesa ali druge predmete, ki se ga dotikajo, izvrže z visoko hitrostjo. ▶ Režite samo en obdelovanec naenkrat. Naloženih obdelovancev ni mogoče ustrezno pričvrstiti ali speti, med rezom pa se lahko zataknejo ob list ali premaknejo. ▶ Pred uporabo se prepričajte, da je zajeralna žaga vpeta ali da stoji na ravni, trdni delovni površini. Na ravni in trdni površini je nevarnost, da zajeralna žaga izgubi stabilnost, manjša. Svoje delo načrtujte. Vsakič ko spremenite kot reza ali zajere, se prepričajte, da je prilagodljiva zaščita pravilno nastavljena, da podpira obdelovanec in ne ovira lista ali sistema vodil. Brez obdelovanca na mizi in ne da bi orodje vključili, pomaknite žagin list v smeri načrtovanega reza in tako zagotovite, da nič ne ovira zaščite ali da ne morete zarezati vanjo. Priskrbite si primerno oporo (npr. podaljške mize, tesarske koze itd.) za obdelovanec, ki je širši ali daljši od vrhnje stranice mize. Če obdelovancev, daljših ali širših od mize zajeralne žage, ne podprete čvrsto, se lahko prevrnejo. Če se odrezan kos ali obdelovanec prevrne, lahko dvigne spodnje vodilo ali pa ga vrteč se list izvrže. Ne prosite druge osebe za pomoč namesto podaljška mize ali dodatne opore. Če podpora za obdelovanec ni stabilna, se lahko list zagozdi ali pa se obdelovanec med rezom premakne in vas skupaj s pomočnikom povleče proti vrtečemu se listu. ▶ Odrezanega kosa se nikakor ne sme stisniti ali pritisniti ob vrteč se žagin list. Če ga blokirate, npr. z zaporami za dolžino, se lahko odrezan kos zagozdi ob list, ta pa ga izvrže z veliko silo. Okrogel material, npr. palice ali cevi, vedno pričvrstite s spono ali pritrdilnim elementom, oblikovanim za ustrezno podporo. Palice se med rezom rade zavrtijo, zaradi česar se list „zagrize“ in obdelovanec skupaj z vašo dlanjo potegne k sebi.
▶ Preden se dotaknete obdelovanca, počakajte, da list doseže polno hitrost. S tem bo nevarnost, da bi obdelovanec izvrglo, manjša. Če se obdelovanec ali list zagozdita, izključite zajeralno žago. Počakajte, da se vsi premikajoči se deli ustavijo in izvlecite vtič iz vtičnice in/ali odstranite baterijo. Šele nato začnite odstranjevati zagozden material. Če nadaljujete z žaganjem kljub zagozdenem materialu, lahko izgubite nadzor ali poškodujete zajeralno žago. ▶ Po koncu reza sprostite stikalo, držite žagino glavo navzdol, počakajte, da se list ustavi, in šele nato odstranite odrezan kos. Nevarno je segati z dlanjo v bližino lista, ki se ustavlja. ▶ Dovno mesto naj bo vedno čisto. Posebno nevarne so mešanice materialov. Prah lahkih kovin se lahko vname ali eksplodira. ▶ Ne uporabljajte topih, razpokanih, zvitih ali poškodovanih žaginih listov. Žagini listi s topimi in napačno usmerjenimi zobmi povzročijo zaradi preozke reže žaganja povečano trenje, zataknitev žaginega lista in povratni udarec. ▶ Ne uporabljajte žaginih listov iz visoko legiranega hitrorezljivega jekla (HSS-visokozmogljivo hitrorezljivo jeklo). Takšni žaginili listi se lahko zlomijo. Vedno uporabite žagine liste pravilne velikosti in z ustrezno izvrtino za vgradnjo (npr. v obliki romba ali okroglo). Žagini listi, ki ne ustrezajo sestavnim delom žage, nimajo enakomernega okroglega teka, kar ima za posledico izgubo kontrole. Nikoli ne odstranjujte ostankov rezanja, lesenih ostružkov ali česa podobnega iz območja rezanja, medtem ko električno orodje obratuje. Vedno najprej prestavite vzvod na ročaju v pozicijo mirovanja in izključite električno orodje. ▶ Po končanem delu ne prijemajte žaginega lista, dokler se ne ohladi. Žagin list se pri delu zelo segreje.
Simboli
Simboli, ki sledijo, so lahko pomembni za uporabo Vašega električnega orodja. Zapomnite si, prosimo, simbole in njihov pomen. Pravilna razlaga simbolov Vam pomaga, da električno orodje bolje in varneje uporabljate.
Simboli in njihov pomen
▶ Ne segajte s svojimi rokami v območje žage, medtem ko električno orodje obratuje. Pri stiku z žaginim listom obstaja nevarnost poškodbe.
▶ Nosite zaščitno masko proti prahu.
242 | Slovensko
Simboli in njihov pomen
▶ Nosite zaščitna očala.
▶ Nosite zaščitne glušnike. Vpliv hrupa lahko povzroči izgubo sluha.
Območje nevarnosti! Imejte roke, prste ali lahti kolikor mogoče stran od tega območja.
Žaganje navpičnih kotov zajere:
Za prestavljanje nastavljivega prislonskega traku je treba sprostiti srednji aretirni vijak.
Obeh zunanjih pritrdilnih vijakov ne smete sprostiti!
ø 30 mm
Upoštevajte ustrezne dimenzije žaginega lista. Premer odprtine mora natančno ustrezati vretenu orodja. Če je treba uporabiti reducirni obroč, morajo njegove dimenzije ustrezati debelini osnovne plošče, premeru odprtine žaginega lista in premeru vretena orodja. Uporabite reducirne obroče, ki so priloženi žaginemu listu.
Opis in zmogljivost izdelka
Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.
Uporaba v skladu z namenom
Električno orodje je kot stoječ stabilen aparat namenjeno izvajanju vzdolžnih in prečnih rezov v lesu s postopkom rezanja v ravni liniji. Pri tem je možno nastaviti vodoravni jeralni kot od -47° do +47° in navpični jeralni kot od 0° do 45°. Zmogljivost električnega orodja je primerna za žaganje trdega in mehkega lesa ter ivernih in vlaknenih plošč.
Pri uporabi ustreznih žaginih listov je možno žaganje aluminijastih profilov in umetnih mas.
Komponente na sliki
Oštevilčenje komponent na sliki se nanaša na predstavitev orodja na strani z grafiko.
1 Izvrtine za montažo
2 Privojni vijak podaljška žagalne mize
3 Podaljšek rezalne mize
4 Prijemna vdolbina
5 Skala za nastavitev jeralnega kota (vodoravno)
6 Prestavljiv prislonski trak
7 Primež
8 Prislon za 45°-poševni kot (navpično)
9 Prislonski vijak za 45°-jeralni kot (navpično)
10 Vpenjalna ročica za poljubne jeralne kote (navpično)
11 Nastavitveni gumb potezne naprave
12 Potezna naprava
13 Izmet ostružkov
14 Odvajalnik ostružkov
15 Vklopno/izklopno stikalo
16 Ročaj
17 Aretirno stikalo za sprostitev roke orodja
18 Zaščitni pokrov
19 Premični zaščitni pokrov
20 Drsni valjček
21 Prislonski trak
22 Zasučna plošča
23 Vložna plošča
24 Kotni kazalnik (vodoravno)
25 Gumb za nastavitev poljubnega žeralnega kota (vodoravno)
26 Ročica za prednastavitev žeralnega kota (vodoravno)
27 Noga za zaščito pred prevrnitvijo
28 Zareze za standardni žeralni kot
29 Blokada vretena
30 Transportno varovalo
31 Skala za nastavitev žeralnega kota (navpično)
32 Kotni kazalnik (navpično)
33 Prislonski vijak za 0°-žeralni kot (navpično)
34 Prislon za 0°-poševni kot (navpično)
35 Notranji šestrobni ključ (5 mm)/križni izvijač
36 Šesterorobi vijak za pritrditev žaginega lista
37 Vpenjalna prirobnica
38 Notranja vpenjalna prirobnica
39 Žagin list
40 Arertirni vijak prestavljivega prislonskega traku
41 Izvrtine za primež
42 Navojna ročica
43 Vijaki za vložno ploščo
44 Vijak za kotni kazalnik (navpično)
45 Vijak za kotni kazalnik (vodoravno)
Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.
Slovensko | 243
Tehnični podatki
| Žaga za rezanje panelnih plošč | GCM 80 SJ |
| GCM 800 SJ |
| GCM 8000 SJ |
| Številka artikla3 601 M19 ... | | ... 0... ... 06. |
| Nazivna odjemna moč | W | 1 | 4 | 0 |
| Število vrtljajev v prostem teku | min 1 | 5500 | 5500 | |
| Omejitev zagonskega toka | | ● | ● |
| Teža po EPTA-Procedure01:2014 | kg 14,1 | 14,1 | | |
| Zaščitni razred | | ☐ /II /II | ☐ |
Dovoljene mere obdelovanca (maksimalno/minimalno) glejte stran 246.
Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.
Dimenzije za primerne žagine liste
| Premer žaginega lista | mm 216 |
| Debelina osnovnega žaginega lista | mm | 1,3–1,8 |
| najv. širina reza | mm | 3,3 |
| Premer izvrtine | mm | 30 |
Merilne vrednosti hrupa izračunane v skladu z EN 62841-3-9.
Nivo hrupa naprave po vrednotenju A tipično znaša: nivo zvočnega tlaka 93 dB(A); nivo jakosti hrupa 106 dB(A). Nezanesljivost meritve K=3 dB.
Nosite zaščitne glušnike!
Podane vrednosti nivoja hrupa v teh navodilih so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti s hrupom.
Naveden nivo hrupa velja za glavne načine uporabe električnega orodja. Če pa se električno orodje uporablja še v druge namene, z odstopajočimi nastavki ali pri nezadostnem vzdrževanju, lahko nivo hrupa odstopa. To lahko obremenjenosti s hrupom v obdobju uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti s hrupom morate upoštevati tudi čas, ko je naprava izklopljena oz. ko teče, vendar dejansko ni v uporabi. To lahko obremenjenost s hrupom preko celotnega obdobja dela občutno zmanjša.
Montaža
- Izogibajte se nenamernemu zagonu. Pred montažo in vsemi deli na električnem orodju izvlecite omrežni vti- kač iz vtičnice.
Obseg pošiljke
Pred prvim zagonom preverite, ali ste s pošiljko prejeli vse spodaj navedene dele:
- Žaga za rezanje panelnih plošč z montiranim žaginim listom
- Primež 7
- Podaljšek rezalne mize 3
2 x navojni vijak 2, 2x križni vijak kot varovalo pred izvlekom
- Notranji šestrobni ključ/križni izvijač 35
Opozorilo: Preverite, ali ni električno orodje eventualno poškodovano.
Pred nadaljnjo uporabo električnega orodja morate skrbno preveriti, ali zaščitne naprave ali lažje poškodovani deli delujejo brezhibno in v skladu z namenom njihovega delovanja.
Preverite, ali premični deli brezhibno delujejo ter se ne zatikajo in ali so deli poškodovani. Vsi deli morajo biti pravilno montirani in vsi pogoji izpolnjeni, da je zagotovljeno brezhibno obratovanje.
Poškodovane zaščitne naprave in deli morajo biti strokovno popravljeni ali zamenjani v pooblaščeni servisni delavnici.
Montaža podaljškov rezalne mize (glejte sliko A)
Žagino mizo lahko s pomočjo podaljškov žaginih miz 3 podaljšate na levo in desno.
- Podaljške mize za žago potisnite do prislona skozi temu namenjene reže na mizi.
- Električno orodje nagnite, tako da boste lahko namestili oba priložena križna vijaka, ki služita kot varovalo pred izvlekom.
Privijte križna vijaka v temu namenjena navoja na podaljških mize za žago 3 in ju zategnite s križnim izvijačem 35.
- Električno orodje nagnite nazaj in privijte navojna vijaka 2 za pritrditev podaljškov mize za žago 3 v temu namenjena navoja na mizi 22.
Montaža stabilnih ali fleksibilnih orodij
Da zagotovite varno ravnanje, morate električno orodje pred uporabo montirati na ravno in stabilno delovno površino (npr. delovni pult).
Montaža na ravni delovni površini (glejte sliko B1)
- Pritrdite električno orodje s primernim navojnim spojem na delovno površino. Za to služijo izvrtine 1.
Montaža na delovno mizo Bosch
Delovne mize GTA Bosch so opora električnemu orodju na vsaki podlagi, saj imajo višinsko nastavljive noge. Podporniki obdelovanca na delovni mizi služijo za podporo dolgih obdelovancev.
▶ Preberite vsa varnostna opozorila in napotila, ki so priložena delovni mizi. Netočno izpolnjevanje opozoril in napotil lahko pripelje do električnega udara, požara in/ali težkih poškodb. ▶ Delovno mizo pravilno sestavite, preden montirate električno orodje. Brezhibna postavitev je važna zato, da preprečite zrušenje mize. - Montirajte električno orodje v transportnem položaju na delovno mizo.
Fleksibilna postavitev (ni priporočljivo!) (glejte sliko B2)
Če v izjemnih primerih ni možno montirati električnega orodja na ravni in stabilni delovni površini, ga lahko v skladu z navodili montirate z nogo za zaščito pred prevrnitvijo.
- Brez noge za zaščito pred prevrnitvijo električno orodje ne stoji varno in se lahko prevrne zlasti pri žaganju z maksimalnim jeralnim kotom.
- Zasukajte nogo za zaščito pred prevrnitvijo 27 tako daleč noter ali ven, da bo električno orodje ravno stalo na delovni površini.
Odsesavanje prahu/ostružkov
Prah nekaterih materialov kot npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju škodljiv. Dotik ali vdihavanje tega prahu lahko povzroči alergične reakcije in/ali obolenja dihal uporabnika ali oseb, ki se nahajajo v bližini.
Določene vrste prahu kot npr. prah hrastovine ali bukovja veljajo kot kancerogene, še posebej v povezavi z dodatnimi snovmi za obdelavo lesa (kromat, zaščitno sredstvo za les).
Material z vsebnostjo azbesta smejo obdelovati le strokovnjaki.
- Vedno uporabite sesalnik prahu.
- Poskrbite za dobro zračenje delovnega mesta.
- Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2.
Upoštevajte veljavne nacionalne predpise za obdelovalne materiale.
▶ Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.
Lahko pride do blokade odsesovanja prahu/odrezkov zaradi prahu, odrezkov ali odlomkov orodja.
- Odklopite električno orodje in potegnite omrežni vtič iz vtičnice.
- Počakajte na to, da se žagin list popolnoma ustavi.
- Ugotovite in odstranite vzrok za blokado.
Odsesavanje s tujim sesalnikom
Za odsesavanje lahko na izmet ostružkov 13 priključite tudi cev sesalnika (∅ 35 mm).
- Povežite gibko cev sesalnika z izmetom ostružkov 13.
Odsesovalnik za prah mora ustrezati obdelovancu, ki ga boste brusili.
Za odsesovanje izredno zdravju nevarnih, kancerogenih ali suhih vrst prahu uporabljajte specialni sesalnik za prah.
Menjava žaginega lista (glejte slike C1–C4)
▶ Pri vgradnji žaginega lista nosite zaščitne rokavice. Pri dotiku žaginega lista obstaja nevarnost poškodbe.
Uporabite samo žagine liste, katerih najvišja dovoljena hitrost je višja kot število obratov pri prostem teku Vašega električnega orodja.
Uporabite samo žagine liste, ki ustrezajo karakteristikam, navedenim v teh navodilih za uporabo, in ki so preizkušeni po EN 847-1 ter ustrezno označeni.
Uporabljajte samo žagine liste, ki jih je priporočil proizvajalec tega električnega orodja in ki so primerni za material, ki ga želite obdelati. S tem boste preprečili pregrevanje zobov žaginega lista pri žaganju.
Odstranjevanje žaginega lista
- Postavite električno orodje v delovni položaj.
- Z imbus ključem (5 mm) 35 zavrtite notranji šestrobni vijak 36 in hkrati pritisnite blokado vretena 29, dokler se ne zaskoči.
- Držite blokado vretena 29 pritisnjeno in izvijte vijak 36 v smeri urinega kazalca (levi navoj!).
- Snemite vpenjalno prirobnico 37.
- Pritisnite aretirno stikalo 17 in obrnite premični zaščitni pokrov 19 nazaj do omejila.
- Pridržite premični zaščitni pokrov v tem položaju in snemite žagin list 39.
- Nato počasi vodite premični zaščitni pokrov navzdol.
Namestitev žaginega lista
Če je potrebno, pred namestitvijo očistite vse dele, ki jih boste montirali.
- Pritisnite aretirno stikalo 17, obrnite premični zaščitni pokrov 19 do omejila nazaj in ga pridržite v tem položaju.
- Postavite novi žagin list na notranjo vpenjalno prirobnico 38. ▶ Pri namestitvi upoštevajte, da je smer rezanja zob (smer puščice na žaginem listu) usklajena s smerjo puščice na zaščitnem ohišju! – Nato počasi vodite premični zaščitni pokrov navzdol.
- Namestite vpenjalno prirobnico 37 in vijak 36. Pritisnite blokado vretena 29, dokler ne zaskoči, in zategnite vijak v nasprotni smeri urinega kazalca.
Delovanje
Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtikač iz vtičnice.
Varovalo za transport (glejte sliko D)
Varovalo za transport 30 vam omogoča lažje rokovanje z električnim orodjem pri transportiranju na različna mesta uporabe.
Odstranitev varovala električnega orodja (delovni položaj)
- Potisnite roko orodja za ročaj 16 nekoliko v smeri navzdol, da bi tako lahko razbremenili transportno varovalo 30.
- Povlecite varovalo za transport 30 povsem ven.
- Vzvod na ročaju povlecite počasi navzgor.
Varovanje električnega aparata (položaj za transportiranje)
- V primeru, da je nastavitveni vijak 11 privit, ga sprostite. Potegnite roko orodja do konca naprej in ponovno zategnite nastavitveni vijak.
- Za aretiranje rezalne mize 22 pritegnite gumb za nastavitev 25.
- Pritisnite aretirno stikalo 17 in potisnite roko orodja z ročajem 16 počasi navzdol.
- Vzvod pomikajte navzdol, dokler ni mogoče transportnega varovala 30 pritisniti povsem navznoter.
Priprava dela
Premaknitev prislonskega traku (glejte sliko E)
Pri žaganju navpičnih kotov zajere je treba nastavljiv prislonski trak 6 prestaviti.
- Sprostite aretirni vijak 40 s priloženim inbus ključem 35. Obeh zunanjih pritrdilnih vijakov ne smete sprostiti!
- Potegnite prestavljiv prislonski trak 6 v celoti navzven.
- Ponovno privijte aretirni vijak 40.
Po žaganju navpičnega kota zajere potisnite nastavljiv prislonski trak 6 spet nazaj (sprostite aretirni vijak 40; potisnite prislonski trak 6 popolnoma navznoter; ponovno privijte aretirni vijak).
Podaljšanje rezalne mize (glejte sliko F)
Dolge obdelovance je na prostem koncu potrebno podložiti ali podpreti.
Žagino mizo lahko s pomočjo podaljškov žaginih miz 3 podaljšate na levo in desno.
- Odvijte privojni vijak 2.
- Potisnite podaljšek rezalne mize 3 do željene dolžine navzven.
- Ponovno zategnite privojni vijak 2, da fiksirate podaljšek žagalne mize.
Pritrditev obdelovanca (glejte sliko G)
Da zagotovite optimalno varnost pri delu, morate obdelovanec vedno trdno vpeti.
Ne obdelujte obdelovancev, ki so premajhni za čvrsto vpenjanje.
- Potisnite obdelovanca tesno ob prislonska trakova 6 in 21.
- Primež 7, ki ga prejmete skupaj z orodjem, vtaknite v eno od izvrtin 41, ki so za to predvidene.
- Prilagodite navojni drog 42 primeža višini obdelovanca.
- Trdno pritegnite navojni drog 42 in s tem fiksirajte obdelovanec.
Nastavitev jeralnega kota
Da zagotovite natančne reze, morate po intenzivni uporabi orodja preveriti osnovne nastavitve električnega orodja in jih eventualno popraviti (glejte „Preverjanje in izvajanje osnovnih nastavitev“, stran 246).
Pred žaganjem vedno trdno privijte nastavitveni gumb 25. Žagin list se sicer lahko zatakne v obdelovancu.
Nastavitev vodoravnih jeralnih kotov (glejte sliko H)
Vodoravni jeralni kot lahko nastavite v območju od 47° (na levi strani) do 47° (na desni strani).
- Odvijte nastavitveni gumb 25, če je le-ta privit.
- Potegnite ročico 26 in vrtite zasučno ploščo 22, dokler kotni kazalnik 24 ne pokaže želenega jeralnega kota.
- Nastavitveni gumb 25 ponovno privijte.
Za hitre in natančne nastavitve večkrat uporabljenih jeralnih kotov so predvidene zareze 28 na zasučni plošči:
Nastavitev navpičnih jeralnih kotov (glejte sliko I)
Navpični jeralni kot lahko nastavite v območju od 0° do 45°.
- Potegnite prestavljiv prislonski trak 6 v celoti navzven.
- Odvijte vpenjalno ročico 10.
- Zasukajte vzvod orodja na ročaju 16, dokler kotni kazalnik ne pokaže želenega jeralnega kota 32.
- Držite vzvod v tem položaju in ponovno privijte vpenjalno ročico 10.
Za hitrejše in natančnejše nastavljanje standardnih kotov 0° in 45° so na ohišju predvideni končni prisloni.
- Potegnite prestavljiv prislonski trak 6 v celoti navzven.
- Odvijte vpenjalno ročico 10.
- Za to prestavite roko orodja na ročaju 16 do prislona 34 v desno (0°) ali do prislona 8 v levo (45°).
- Zategnite vpenjalni ročaj 10.
Zagon
Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na tipski ploščici električnega orodja. Orodje, ki je označeno z 230 V, lahko priključite tudi na napetost 220 V.
Vklop (glejte sliko J)
Da bi privarčevali z energijo, vklopite električno orodje le takrat, ko ga boste uporabljali.
- Za zagon pritisnite vklopno/izklopno stikalo 15 in ga držite pritisnjenega.
Opozorilo: Iz varnostnih razlogov aretiranje vklopno/izklopnega stikala 15 ni možno, ampak mora biti le-to med delovanjem žage stalno pritisnjeno.
Le s pritiskom aretirnega stikala 17 lahko vodite roko orodja v smeri navzdol. - Za žaganje je treba poleg stikala za vklop in izklop 15 pritisniti tudi aretirno stikalo 17.
Izklop
- Za izklop delovanja izključite vklopno/izklopno stikalo 15.
Navodila za delo
Splošna navodila za žaganje
▶ Pri vseh rezih morate najprej zagotoviti, da se žagin list nikoli ne more dotakniti prislonskega traku, primežev ali drugih aparatov. Odstranite eventualno vgrajene pomožne prislone ali jih ustrezno prilagodite.
Žagajte samo obdelovance, ki so dovoljeni v skladu z namembnostjo.
Žagin list zaščitite pred udarci in sunki. Ne izpostavljajte ga stranskemu pritisku.
Ne obdelujte zveganih obdelovancev. Obdelovanec mora imeti vedno raven rob za naleganje k prislonu.
Prepričajte se, da nihajni zaščitni pokrov pravilno deluje in se lahko prosto premika. Pri premikanju ročice orodja navzdol se mora nihajni zaščitni pokrov odpreti. Pri premikanju ročice orodja navzgor se mora nihajni zaščitni pokrov nad žaginim listom znova zapreti in v najvišjem položaju ročice orodja tudi blokirati.
Položaj uporabnika (glejte sliko K)
▶ Ne smete se postaviti pred električno orodje v isto linijo kot žagin list, temveč vedno le zamaknjeno ob strani žaginega lista. Tako zaščitite telo pred možnim udarcem nazaj. - Imejte roke, prste in lahti stran od vrtečega se žaginega lista. - Ne križajte svojih rok pred vzvodom orodja.
Dovoljene mere obdelovanca
Maksimalni obdelovanci:
| Jeralni kot Višina x širina [mm] |
| vodoravno navpično |
| 0° 0° | 70 x 270 |
| 45° 0° | 70 x 190 |
| 0° 45° | 45 x 270 |
Minimalni obdelovanci (= vsi obdelovanci, ki se lahko vpnejo z dobavljenimi primeži 7 levo ali desno od žaginega lista): 100 x 40 mm (dolžina x širina)
Maks. globina reza (0°/0°): 70 mm
Zamenjava vložnih plošč (glejte sliko L)
Rdeči vložni plošči 23 se lahko po daljši uporabi električnega orodja obrabita.
Defektne vložne plošče zamenjajte.
- Postavite električno orodje v delovno pozicijo.
- Vijake 43 odvijte s šesterorobim ključem (4 mm) in snemite stare vložne plošče. – Vložite novo desno vložno ploščo.
- Vložno ploščo privijte z vijaki 43 kolikor mogoče daleč na desno, tako da žagin list po vsej dolžini eventualnega poteznega gibanja ne pride v stik z vložno ploščo.
- Ponovite analogni postopek tudi za novo levo vložno ploščo.
Žaganje
Pred žaganjem vedno trdno privijte nastavitveni gumb 25. Žagin list se sicer lahko zatakne v obdelovancu.
Žaganje brez natega (čeljenje) (glejte sliko M)
- Za rezanje brez natega (manjši obdelovanci) sprostite naravnalni vijak 11, če je ta privit. Potisnite roko orodja do prislona v smeri prislonskih trakov 6 in 21 ter ponovno privijte naravnalni vijak 11. – Nastavite željen vodoravni ali navpični jeralni kot.
- Potisnite obdelovanca tesno ob prislonska trakova 6 in 21.
- Obdelovanec vpnite trdno in ustrezno njegovim dimenzijam.
- Vključite električno orodje.
- Pritisnite aretirno stikalo 17 in potisnite roko orodja z ročajem 16 počasi navzdol.
- Obdelovanec žagajte z enakomernim podajanjem.
- Izključite električno orodje in počakajte, da žagin list povsem obmiruje.
- Vzvod orodja premaknite počasi navzgor.
Žaganje z nategom
- Za rezanje s pomočjo potezne naprave 12 (široki obdelovanci) odvijte nastavitveni vijak 11, če je le-ta privit. – Nastavite željen vodoravni ali navpični jeralni kot.
- Potisnite obdelovanca tesno ob prislonska trakova 6 in 21.
- Obdelovanec vpnite trdno in ustrezno njegovim dimenzijam.
- Povlecite roko orodja toliko stran od prislonskih trakov 6 in 21, dokler ne bo žagin list pred obdelovancem.
- Vključite električno orodje.
- Pritisnite aretirno stikalo 17 in potisnite roko orodja z ročajem 16 počasi navzdol.
- Potisnite roko orodja v smeri prislonskih trakov 6 in 21 ter začnite z žaganjem obdelovanca z enakomernim podajanjem.
- Izključite električno orodje in počakajte, da žagin list povsem obmiruje.
- Vzvod orodja premaknite počasi navzgor.
Posebni obdelovanci
Pri žaganju upognjenih ali ravnih obdelovancev morate le-te zavarovati proti drsenju. Na liniji rezanja ne sme nastati nobena reža med obdelovancem, prislonskim trakom in zasučno ploščo.
Če je potrebno, morate namestiti posebna držala.
Preverjanje in izvajanje osnovnih nastavitev
Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtikač iz vtičnice.
Da zagotovite precizne reze, morate po intenzivni uporabi preveriti osnovne nastavitve električnega orodja in jih eventualno ponovno opraviti.
Za to potrebujete izkušnje in ustrezno specialno orodje.
To delo bo hitro in zanesljivo opravila servisna delavnica Bosch.
Nastavitev standardnega jeralnega kota 0° (navpično)
- Postavite električno orodje v delovno pozicijo.
- Zavrtite rezalno mizo 22 do zareze 28 za 0°. Ročaj 26 mora občutno zaskočiti v zarezo.
Preverite: (glejte sliko N1)
- Nastavite kaliber kota na 90° in ga postavite na rezalno mizo 22.
Krak kalibra kota mora biti po celotni dolžini poravnan v liniji z žaginim listom 39.
Nastavitev: (glejte sliko N2)
- Odvijte vpenjalno ročico 10.
- Sprostite protimatici prislonskega vijaka 33 z običajnim obročnim ali viličastim ključem (10 mm).
- Zavrtite prislonski vijak tako daleč v smeri noter ali ven, dokler ni krak kalibra kota po celotni dolžini poravnan z žaginim listom.
- Zategnite vpenjalni ročaj 10.
Slovensko | 247
- Nato ponovno zategnite protimatico prislonskega vijaka 33.
Če kotni kazalnik 32 po opravljeni nastavitvi izravnan z 0°-oznako skale 31, sprostite vijak 44 z običajnim križnim vijakom in naravnajte kotni kazalnik vzdolž 0°-oznake.
Nastavitev standardnega jeralnega kota 45° (navpično)
- Postavite električno orodje v delovno pozicijo.
- Zavrtite rezalno mizo 22 do zareze 28 za 0°. Ročaj 26 mora občutno zaskočiti v zarezo.
- Odvijte vpenjalno ročico 10 in premaknite vzvod na ročaju 16 do prislona v levo (45°).
Preverite: (glejte sliko O1)
- Nastavite kaliber kota na 45° in ga postavite na rezalno mizo 22.
Krak kalibra kota mora biti po celotni dolžini poravnan v liniji z žaginim listom 39.
Nastavitev: (glejte sliko O2)
- Odvijte vpenjalno ročico 10.
- Sprostite protimatici prislonskega vijaka 9 z običajnim obročnim ali viličastim ključem (10 mm).
- Zavrtite prislonski vijak tako daleč v smeri noter ali ven, dokler ni krak kalibra kota po celotni dolžini poravnan z žaginim listom.
- Zategnite vpenjalni ročaj 10.
- Nato ponovno zategnite protimatico prislonskega vijaka 9.
Če kotni kazalnik 32 po nastavitvi ni v liniji z oznako za 45° na skali 31, preverite najprej še enkrat nastavitev 0° za rezalni kot in kotni kazalnik. Potem še enkrat opravite nastavitev rezalnega kota 45°.
Naravnavanje kotnega kazalnika (vodoravno) (glejte sliko P)
- Postavite električno orodje v delovno pozicijo.
- Zasukajte zasučno ploščo 22 do zareze 28 za 0°. Ročica 26 se mora slišno zaskočiti v zarezi.
Preverite:
Kotni kazalnik 24 mora biti v liniji z oznako za 0° na skali 5.
Nastavitev:
- Sprostite vijak 45 s križnim izvijačem in naravnajte kotni prikazovalnik vzdolž oznake 0°.
- Ponovno zategnite vijak.
Transport (glejte sliko Q)
Pred transportom električnega orodja morate izvesti naslednje korake:
- Odvijte nastavitveni vijak 11, če je le-ta privit. Vzvod potegnite čisto naprej in ponovno trdno privijte nastavitveni vijak.
- Postavite električno orodje v položaj za transportiranje.
- Odstranite vse dele pribora, ki jih ni mogoče trdno montirati na električno orodje.
Če je mogoče, položite neuporabljene žagine liste med transportom v zaprto posodo.
- Za privzdignitev ali transport sezite v odprtine 4 stransko ob rezalni mizi 22.
Za transportiranje električnega orodja uporabljajte samo transportne priprave in nikoli zaščitnih priprav.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtikač iz vtičnice.
Da bi se izognili ogrožanju varnosti v primeru, da morate zamenjati priključni kabel, mora to storiti servis podjetja Bosch ali pooblaščen servis za električna orodja Bosch.
Čiščenje
Skrbite za čistočo električnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.
Premični zaščitni pokrov se mora vedno prosto gibati in se lahko samostojno zapre. Zato poskrbite, da bo območje okoli premičnega zaščitnega pokrova vedno čisto.
Odstranite po vsakem delovnem postopku prah in ostružke z izpihavanjem s tlačnim zrakom ali s čopičem.
Drsni valjček 20 morate redno čistiti.
Pribor
| Številka artikla |
| Primež 1 609 B04 224 |
| Vložne plošče 1 609 B05 242 |
| Vrečka za prah 1 609 B05 010 |
Žagini listi za les in material za plošče, za opaže in letve
Žagin list 216 x 30 mm, 48 zob 2 608 640 641
Žagini listi za umetne mase in neželezne kovine
Žagin list 216 x 30 mm, 80 zob 2 608 640 447
Žagini listi za vse vrste laminatnih tal
Žagin list 216 x 30 mm, 60 zob 2 608 642 133
Servis in svetovanje o uporabi
Servis Vam bo dal odgovore na Vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod: www.bosch-pt.com
Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pri bora.
Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.
Slovensko
Robert Bosch d.o.o.
Verovškova 55a
1000 Ljubljana
Tel.: +00 803931
Fax: +00 803931
Mail : servis.pt@si.bosch.com
www.bosch.si
Odlaganje
Električno orodje, pribor in embalažo je treba dostaviti v okolju prijazno ponovno predelavo.
Električnih orodij ne vrzite med gospodinjske odpadke!
248 | Hrvatski
Samo za države EU:
V skladu z Direktivo 2012/19/EU Evropskega Parlamenta in Sveta o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu se morajo električna orodja, ki niso več v uporabi, ločeno zbirati ter okolju prijazno reciklirati.
Pridržujemo si pravico do sprememb.
Hrvatski
Upute za sigurnost
Pojam »električni alat« u upozorenjima odnosi se na električne alate s napajanjem putem priključka na električnu mrežu (s mrežnim kabelom) ili električne alate s napajanjem iz akumulatorske baterije (bežične alate).
OPOZORILO
Pri uporabi električnega orodja za zmanjšanje nevarnosti električnega udara
Električna varnost
37 Vpenjalna prirobnica
38 Notranja vpenjalna prirobnica
39 Žagin list
40 Vijak za pritrditev nastavljivega mejnega vodila
41 Luknje za vijačno objemko
42 Navojna palica 43 Vijaki za vložno ploščo 44 Vijak za kazalnik kota (navpičnega) 45 Vijak za kazalnik kota (vodoravnega) Prikazana ali opisana oprema ne spada v standardni obseg dobave. Celotno opremo najdete v našem programu opreme.
Tehnični podatki
| Pila za panel ploče GCM 80 SJ |
| | | GCM 800 SJ |
| GCM 8000 SJ |
| Kataloški br. | | | | |
| 3 601 M19 ... | | ... 0.... 06. |
| Nazivna primljena snaga | W | 1 | 4 | 0 |
| Broj okretaja pri praznom hodu | min -1 | 5500 | 5500 | |
| Ograničenje struje zaleta | | ● | | ● |
| Težina odgovara EPTA-Procedure 01:2014 | kg 14,1 | 14,1 | | |
| Klasa zaštite | | ☐/II /II | ☐ |
Dovoljene dimenzije obdelovancev (največjo/najmanjšo) glejte na strani 254.
Podatki veljajo za nazivno napetost [U] 230 V. V primeru odstopanja napetosti in pri izvedbah, specifičnih za posamezno državo, lahko ti podatki odstopajo.
Pri žaganju navpičnih kotov poševnega reza morate premakniti nastavljivo mejno vodilo 6.
- Popustite vijak za blokiranje 40 s priloženim imbus ključem 35. Oba zunanja pritrdilna vijaka se ne smeta popuščati!
- Nastavljivo mejno vodilo 6 povlecite do konca navzven.
- Ponovno zategnite vijak za aretiranje 40.
Po piljenju navpičnih kotov poševnega reza ponovno pomaknite nastavljivo mejno vodilo 6 nazaj (za sprostitev vijaka za aretiranje 40; mejno vodilo 6 potisnite do konca noter; ponovno zategnite vijak za aretiranje).
