РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GCM 800 SJ BOSCH

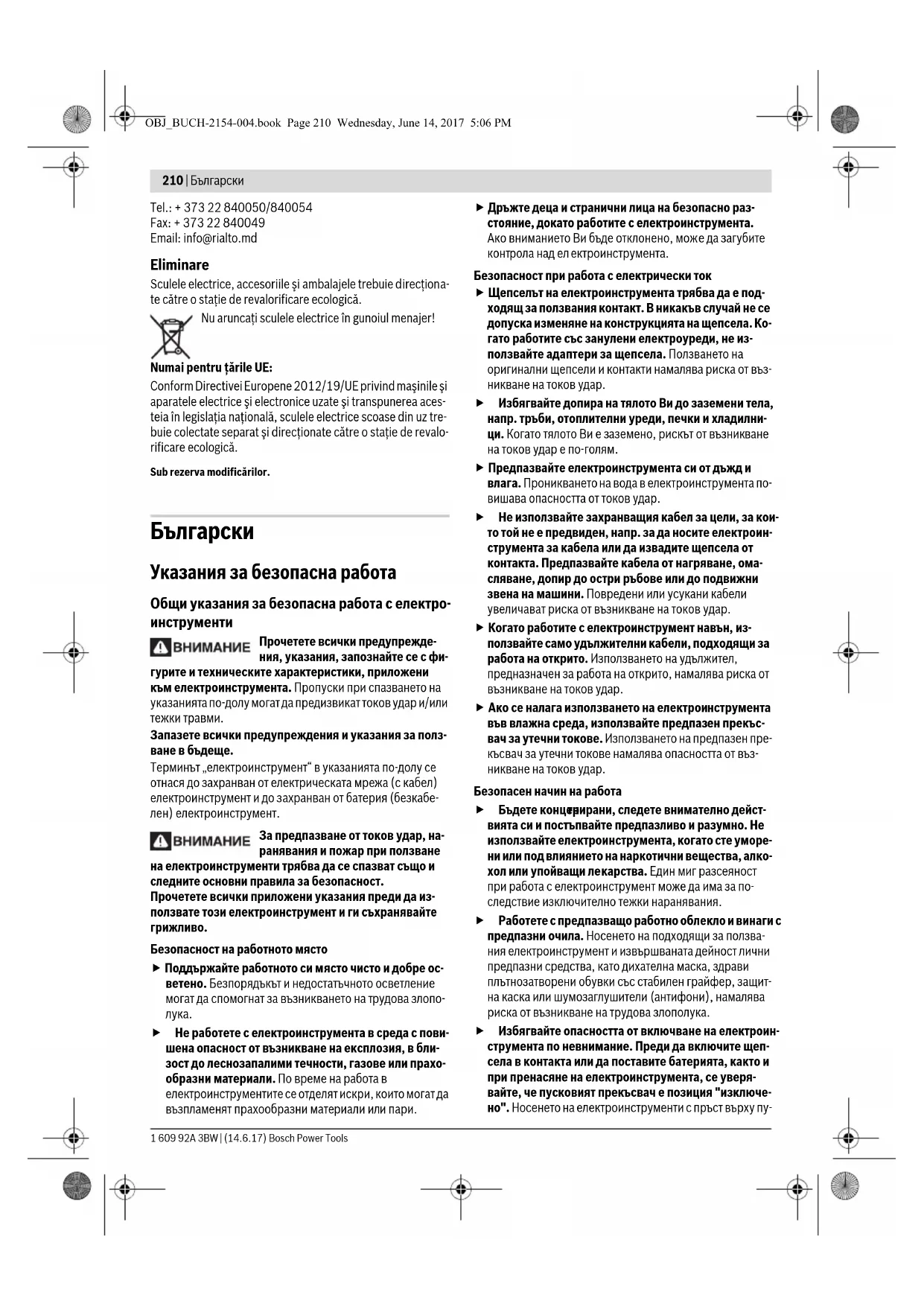

Български...... Страница 210

Указания за безопасна работа

Общи указания за безопасна работа с електро- инструменти

ВНИМАНИЕ

Прочетете всички предупрежде- ния, указания, запознайте се с фи-

гурите и техническите характеристики, приложени

към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.

Запазете всички предупреждения и указания за ползване в бъдеще.

Терминът „електроинструмент“ в указанията по-долу се отнася до захранван от електрическата мрежа (с кабел) електроинструмент и до захранван от батерия (безкабелен) електроинструмент.

ВНИМАНИЕ

За предпазване от токов удар, на- ранявания и пожар при ползване

на електроинструменти трябва да се спазват също и следните основни правила за безопасност.

Прочетете всички приложени указания преди да из- ползвате този електроинструмент и ги съхранявайте грижливо.

Безопасност на работното място

▶ Поддържайте работното си място чисто и добре осветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова злополука.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.

▶ Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроин-струмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, ома- сляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
Kogato работите с електроинструмент навън, из- ползвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концерирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пу-

Български | 211

сковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.

▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.
Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахове.
Добрто познаване на електроинструмента вследствие на честа работа с него не є повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
He използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
▶ Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните зве-

на функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.

▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните.

Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

Поддържане

Допускайте ремовы на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

Указания за безопасна работа с циркулярни фрези за отрязване и скосяване

Настолните циркулярни машини са предназначени за рязане на дърво и дървесни материали, те не могат да бъдат ползвани с абразивни режещи дискове за рязане на черни метали като профили, тръби, пръти и др.п. Стружките от абразивното рязане причиняват заклинване на движещите се елементи, напр. долния предпазител. Искрите от абразивното рязане могат да запалят долния предпазител, предпазната вложка и други пластмасови детайли.
▶ Използвайте подходящи скоби за укрепване на обработвания детайл, когато е възможно. Ако държите обработвания детайл на ръка, тя трябва да е на разстояние, не по-малко от 100 mm от циркулярния диск (отпред или отзад). Не ползвайте циркулярната машина за разрязване на детайли, които са твърде малки, за да бъдат захванати със скоби или държани безопасно с ръка. Ако ръцете Ви сатвърде близо до циркулярния диск, съществува голяма опасност от тежки травми при неволен допир до диска.
▶ Разрязваният детайл трябва да бъде захванат с винтови скоби или да бъде притискан към опорната шина и към работния плот. По време на рязане не премествайте обработвания детайл и не режете на ръка „свободно стоящи“ детайли. Незахванати или движе-

212|Български

щи се детайли могат да бъдат увлечени и да отхвърчат с висока скорост, като причинят травми и/или щети.

▶ При рязане бутайте циркулярния диск напред. Не дърпайте циркулярния диск. За да разрежете детайл вдигнете режещата глава и я издърпайте над детайла, без да я врязвате, включете двигателя, натиснете режещата глава надолу и я избутайте през детайла. При рязане по посока на изтеглянето съществува опасност циркулярният диск да се заклини в детайла и целият модул да отскочи по посока на оператора с голяма сила.
▶ Никога не кръстосвайте линията на среза с ръката си, нито пред нито зад циркулярния диск. Държането на детайла „с кръстосани ръце“ т.е. захващането на де- сния край на детайла с лявата ръка или обратно е много опасно.
▶ Не поставяйте ръцете си на разстояние, по-малко от 100 mm от предния или задния край на циркулярния диск, напр. за да отстраните отчупени парченца, да премахнете стърготини или по каквато и да е друга причина. Възможно е близостта на въртящия се диск до ръцете ви да не е очевидна и това да причини тежки травми.
▶ Преди да разрязвате детайла, го проверявайте внимателно. Ако е огънат или усукан, го притиснете с външната страна към опорната шина. Винаги се уверявайте, че по цялата дължина на линията на среза няма между детайла, опорната шина и работния плот. Огъването или усукването на детайла по време на рязане може да предизвика внезапното заклинване на диска. В детайла не трябва да има пирони или други външни тела.
▶ Не включвайте двигателя, докато работният плот не е почистен от всички помощни инструменти, отрязани парченца и др.п.; на работния плот трябва да бъде само разрязвания детайл. Малки детайли или свободни отрязани парченца дърво могат да допрат въртящия се диск и да отхвърчат с голяма скорост.
▶ Разрязвайте само по един детайл. Притиснати в пакет детайли не могат да бъдат застопорени добре и по време на рязане могат да се изместят и да причинят заклинване на диска.
▶ Преди да започнете работа се уверете, че настолната циркулярна машина е захваната здраво към стабилна повърхност. Захващането към стабилна повърхност намалява опасностите, причинени от нестабилност на циркулярната машина.
▶ Планирайте действията си предварително. Всеки път, когато променяте въгъла на скосяване във вертикална или хоризонтална равнина се уверявайте, че регулируемата опорна шина е монтирана правило и няма да влезе в контакт с диска или предпазния кожух. Без да включвате машината и захванат детайл преместете циркулярния диск по цялата дължина на среза, за да се уверите, че няма да има контакт с опорната шина.
▶ Ако разрязваният детайл е дълъг, подпирайте свободните му краища по подходящ начин, напр. с удължители на работния плот, външни подпори и

др.п. Детайли, по-дълги или по-широки от работния плот на циркулярната машина могат да се преобърнат, ако не са подпрени сигурно. Ако отязаната част или детайла се преобърне, може да повдигне долния предпазител или да отхвърчи при допир до въртящия се диск.

▶ Не ползвайте други хора за поддържане на свободния край на отрязвания детайл. Нестабилното задържане на свободния край може да причини блокиране на диска или изместване на детайла по време на рязане и да увлече Вас или помагащия Ви към въртящия се диск.
▶ Отрязваният детайл не трябва да бъде притискан или преместван към въртящия се диск по какъвто и да било начин. Ако е ограничен, напр. с ограничители по дължина, отрязвания детайл може да се заклини в диска и да отхвърчи с голяма сила.
Kogato разрязвате кръгли пръти или тръби, винаги използвайте скоби или крепежни елементи, предназначени да захващат здраво детайли с кръгло сечение. При разрязване пръти и тръби с кръгло сечение имат склонност да се завъртат, при което възниква „откат“ и съществува опасност циркулярният диск да допре ръката Ви.
▶ Преди да врежете циркулярния диск, изчакайте да достигне номиналната си скорост на въртене. Това намалява опасността от отхвърчане на разрязвания детайл.
▶ Ако детайлът или циркулярният диск се заклини, незабавно изключете машината. Изчакайте всички движещи се детайли да спрат, изключете щепсела от контакта и/или извадете акумулаторната батерия. След това освободете заклинилите се елементи. Продължаването на работа със заклинен детайл може да предизвика загуба на контрол или да повреди циркулярната машина.
▶ След приключване на рязането отпуснете бутона, задръжте режещата глава натисната надолу до окончателното спиране на въртенето и след това отстранете разрязвания детайл. Не поставяйте ръцете си в близост до режещите ръбове на диска.
▶ Поддържайте работното си място чисто. Смесите от различни материали са особено опасни. Фини стружки от леки метали могат да се самовъзпламенят или да експлодират.
▶ Не използвайте затъпени, напукани, огънати или повредени циркулярни дискове. При циркулярни дискове със затъпени зъби или зъби с лош чапраз в резултат на тесния срез се увеличава триенето и съществува повишена опасност.
▶ Не използвайте циркулярни дискове от високолегирана бързорезна стомана (обозначена с HSS). Таки- ва циркулярни дискове са крехки и се чупят лесно.
Използвайте винаги циркулярни дискове, които с с посочените размери и подходящ присъединителен отвор (напр. ромбоиден или кръгъл). Циркулярни дискове, които не пасват на монтажните елементи на цир-

Български | 213

куляра, по време на работа бият и водят до загуба на контрол над електроинструмента.

Никога не се опитвайте да отстранявате от зоната на рязане дребни отрязъци, стружки или др.п., докато електроинструментът работи. Винаги първо поставяйте рамото на електроинструмента в изходна позиция и го изключвайте.
▶ След спиране на работа не допирайте режещия диск, преди да се е охладил. По време на работа режещият диск се нагрява силно.

Символи

Следните символи могат да бъдат важни в процеса на експлоатация на Вашия електроинструмент. Моля, запомнете символите и значението им. Правилното интерпретиране на символите и тяхното значение ще Ви помогнат при подоброто и по-сигурно ползване на електроинструмента.

Символи и тяхното значение

▶ Не поставяйте ръцете си в близост до мястото на рязане, докато електроинструментът работи. Съществува опасност да се нараните при допир до циркулярния диск.

Работете с предпазни очила.

Работете с шумозаглушители. Въздействието на шум може да предиз- вика загуба на слух.

▶ Опасна зона! По възможност дръжте ръцете и пръстите си на разстояние от тази зона.

Рязане под наклон във вертикална рав- нина:

За изместване на регулируемата опорна шина трябва да се развие средния винт. Двата външни винта не трябва да се развиват!

Символи и тяхното значение

ø 30 mm

Съобразявайте се с размерите на циркулярния диск. Отворът му трябва да пасва без луфт на присъединителното стъпало на вала. Ако е необходимо използването на редуциращи звена, внимавайте размерите на редуциращото звено да пасват на дебелината на фланеца на диска, на диаметъра на отвора му, както и на диаметъра на вала на машината. По възможност използвайте редуциращите звена, включени в окомплектовката на циркулярния диск.

Описание на продукта и възмож- ностите му

Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми.

Предназначение на електроинструмента

Електроинструментът е предназначен за стационарен монтаж. Той е предназначен за изпълняване на праволинейни надljжни или напречни срезове в дървесни материали. При това е възможно изпълняването на срезове под наклон в хоризонтална равнина от -47° до +47°, както и във вертикална равнина 0° до 45°.

Мощността на електроинструмента е разчетена за разрязване на твърд и мек дървесен материал, както и за пресовани плоскости и фазери.

При използване на подходящи циркулярни дискове е възможно и разрязването на алуминиеви профили и пластмаси.

Изобразени елементи

Номерирането на изобразените модули се отнася до фигурите на електроинструмента на графичните страници.

1 Монтажни отвори
2 Застопоряващ винт за удължителя на работния плот
3 Удължител на стенда
4 Повърхност за захвашане
5 Скала за наклона на среза (в хоризонтална равнина)
6 Регулируема опорна шина

7 Винтова скоба

8 Опора за наклон на среза във вертикална равнина 45°

9 Опорен винт за наклон на среза 45° (във вертикална равнина)

10 Ръкохватка за застопоряване под произволен ъгъл (във вертикална равнина)

214|Български

11 Винт за застопоряване на приспособлението за изтегляне
12 Приспособление за теглене
13 Отвор за изхвърляне на стружките
14 Предпазна пластина
15 Пусков прекъсвач
16 Ръкохватка
17 Бутон за освобождаване на рамото на електроинструмента
18 Предпазен кожух
19 Шарнирно окачен предпазен кожух
20 Ролка
21 Опорна шина
22 Maca
23 Вложка
24 Стрелка за отчитане на ъгъла (в хоризонтална равнина)
25 Ръкохватка за застопоряване под произведен ъгъл (в хоризонтална равнина)
26 Лост за предварително установяване на наклона на среза (в хоризонтална равнина)
27 Опорен крак
28 Канали за фиксиране на стандартни ъгли
29 Бутон за застопоряване на вала
30 Бутон за застопоряване при транспортиране
31 Скала за наклона на среза (във вертикална равнина)
32 Стрелка за отчитане на ъгъла (във вертикална равнина)
33 Опорен винт за наклон на среза 0° (във вертикална равнина)
34 Опора за наклон на среза във вертикална равнина 0°
35 Шестостенен ключ (5 mm)/кръстата отвертка
36 Винт с глава с вътрешен шестостен за захващане на режещия лист
37 Застопоряващ фланец
38 Вътрешен опорен фланец
39 Циркулярен диск
40 Застопоряващ винт за регулируемата опорна шина
41 Отвори за скоби
42 Щанга с винтова резба
43 Винтове за вложката
44 Винт за стрелката за отчитане на ъгъла (във вертикална равнина)
45 Винт за стрелката за отчитане на ъгъла (в хоризонтална равнина)

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Технически данни

Циркуляр за ламперия					GCM 80 SJGCM 800 SJGCM 8000 SJ
Каталожен номер3 601 M19 ...				... 0... ... 06.
Номинална консумирана мощност W	1	4	0	0	1
Скорост на въртене на празен ход		min^-1		5500	5500
Ограничение на пуско-вия ток				●
Маса съгласно EPTA-Pro-cedure 01:2014		kg 14,1 14,1
Клас на защита				☐/II /II	☐

Допустими размери на обработвания детайл (максимални/минимални) вижте страница 218.

Данните се отнасят до номинално напрежение [U] 230 V. При раз- лично напрежение, както и при специалните изпълнения за някои страни данните могат да се различават.

Размери на подходящи циркулярни дискове

Диаметър на циркулярния диск mm 216
Дебелина на тялото на диска	mm	1,3–1,8
макс. широчина на рязане	mm	3,3
Диаметър на отвора на диска	mm	30

Информация за излъчван шум

Стойностите на излъчвания шум са определени съгласно EN 62841-3-9.

Равнището А на генерирания шум обикновено е: равнище на звуковото налягане 93 dB(A); мощност на звука 106 dB(A). Неопределеност K = 3 dB.

Посоченото в това ръководство за експлоатация ниво на излъчвания шум е измерено по посочен в стандартите метод и може да служи за сравняване на различни електроинструменти. То е подходящо също така за предварителна оценка на емисиите шум.

Посоченото ниво на излъчвания шум е представително за основните приложения на електроинструмента. Ако обаче електроинструментът се ползва в други условия, с различни работни инструменти или след недобро поддържане, нивото на излъчвания шум може да е различно. Това би могло значително да увеличи емитирания шум през периода на ползване на електроинструмента.

За по-точното оценяване на излъчвания шум трябва да се отчитат и периодите, в които електроинструментъте из- ключен или работи на празен ход. Това би могло значител- но да намали емитирания шум през периода на ползване на електроинструмента.

Български | 215

Монтиране

Избягвайте включване по невнимание на електроинструмента. По време на монтирането и при извършване на каквито и да е дейности по електроинструмента щепсельт трябва да е изключен от захранващата мрежа.

Окомплектовка

Преди пускане в експлоатация на електроинструмента проверете дали всички изброени по-долу елементи са налични в окомплектовката:

- у дъл жител на стенда 3

2x крепежни винта 2, 2x винта с кръстат шлиц за осигуряване срещу изваждане

- Шестостенен ключ/кръстата отвертка 35

Упътване: Огледайте електроинструмента за евентуални повреди.

Преди да продължите използването на електроинструмента, трябва внимателно да проверите дали предпазните съоръжения или леко повредени детайли функционират изрядно и съобразно предназначението си. Проверете дали подвижните детайли функционират правилно и не се заклинват или дали има други повредени детайли. Всички детайли трябва да са монтирани правилно и да изпълняват всички условия за безопасна работа.

Повредени предпазни съоръжения и детайли трябва да бъдат ремонтирани или заменени от квалифициран техник в оторизиран сервис за електроинструменти на Бош.

Монтиране на удължителите на работния плот (вижте фиг. А)

С помощта на удължителите 3 стендът може да бъде разширен наляво и надясно.

• Вкарайте удължителя на работния плот до упор през предвидените за целта отвори в работния плот.
• Наклонете електроинструмента така, че да можете да монтирате включените в окомплектовката два винта с кръстат шлиц за осигуряване срещу изваждане. Навийте винтовете с кръстат шлиц в предвидените за целта резбови отвори на удължителите на работния плот 3 и ги затегнете с кръстатата отвертка 35.
• Върнете електроинструмента в изходна позиция и навийте винтовете 2 за захващане на удължителите на работния плот 3 в предвидените за целта резбови отвори на работния плот 22.

Стационарно или мобилно монтиране

За осигуряване на сигурна работа с електроинструмента, преди да го използвате, трябва да го монтирате на равна и стабилна работна повърхност (напр. работен тезгях).

Монтиране на работна повърхност (вижте фигура B1)

- Застопорете електроинструмента с подходящи винтови съединения към работната повърхност. За целта използвайте отворите 1.

Монтиране към работен стенд на Бош

Стендовете GTA на Бош осигуряват сигурно захващане на електроинструмента към всякаква повърхност благодарение на регулируемите си по височина крака. Опорните повърхности за детайлите на стендовете служат за подпиране на дълги детайли.

▶ Прочетете всички приложени към стенда предупреждения и указания. Несъобразяването с предупрежденията и неспазването на указанията могат да имат за последствие токов удар, пожар и/или тежки травми.
▶ Преди да монтирате електроинструмента, сглобете внимателно и правилно стенда. Правилното сглобяване на стенда е важно, зада бъде избягната опасността от внезапното му разпадане по време на работа.
- Монтирайте електроинструмента към стенда, докато е в позиция за транспортиране.

Работа без монтиране (не се препоръчва!) (вижте фигура В2)

Ако в редки случаи не е възможно монтирането на електроинструмента към равна и стабилна работна повърхност, по изключение можете да го използвате и с подпорите му.

▶ Без подпорите електроинструментът не стои стабилно и особено при разрязване под максимально възможни наклони съществува опасност да се преобърне.
- Навийте или развийте опорния крак 27, така че електроинструментът да стъпи стабилно на работната повърхност.

Система за прахоулавяне

Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работащия с електроинструмента или намиращи се наблизо лица.
Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обучени квалифицирани лица.

• Винаги работете със система за прахоулавяне.
  – Осигурявайте добро проветряване на работното място.
• Препоръчва се използването на дихателна маска с филтър от клас P2.

Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.

Избягвайте натрупване на прах на работното място.

Прахът може лесно да се самовъзпламени.

Прахоулавянето може да бъде блокирано от прах, стърготини или откъртени от детайла парченца.

216|Български

• Изключете електроинструмента и извадете щепесела от контакта.
• Изчакайте, докато циркулярният диск спре напълно.
  – Открийте и отстранете причината за запушването.

Външна система за прахоулавяне

Към щущера на отвора за извърляне на стружки 13 можете да включите и шланг на прахосмукачка (∅ 35 mm).

- Свържете шланга на прахосмукачката с отвора за из- хвърляне на стружките 13.

Използваната прахосмукачка трябва да е пригодна за работа с обработвания материал.

Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализирана прахосмукачка.

Смяна на режещия диск (вижте фигури C1-C4)

▶ При монтирането на циркулярния диск работете с предпазни ръкавици. При допир до циркулярния диск съществува опасност да се нараните.

Използвайте само режещи дискове, чиято максимально допустима скорост на въртене е по-висока от скоростта на въртене на празен ход на Вашия електроинструмент.

Използвайте само циркулярни дискове, които съответстват на посочените в това ръководство за експлоатация данни и са изпитани по EN 847-1 и обозначени по съответния начин.

Използвайте само дискове, които се препоръчват от производителя на електроинструмента и са подходящи за обработвания от Вас материал. Това предотвратява прегряването на зъбите при рязане.

Демонтиране на циркулярния диск

– Поставете електроинструмента в работна позиция.
- Завъртете винта с глава с вътрешен шестостен 36 с по- мощта на шестостенния ключ (5 mm) 35 и едновремен- но натиснете бутона за блокиране на вала 29, докато влезе с прещракване.
- Задръжте бутона за блокиране на вала 29 натиснат и развитите винта 36 като го въртите по посока на часовниковата стрелка (лява резба!!).
- Демонтирайте застопоряващия фланец 37.
- Натиснете бутона 17 и изместете шарнирно окачения предпазен кожух 19 до упор назад.
- Задръжте предпазния кожух в тази позиция и демонти- райте циркулярния диск 39.
- Бавно спуснете шарнирно окачения предпазен кожух надолу.

Монтиране на циркулярния диск

Ако е необходимо, почистете всички детайли, които ще монтирате.

- Натиснете бутона 17, изместете шарнирно окачения предпазен кожух 19 до упор назад и го задръжте в тази позиция.

– Поставете новия циркулярен диск на вътрешния застопоряващ фланец 38.

▶ При монтиране внимавайте посоката на рязане на зъбите (означена със стрелка върху циркулярния диск) да съвпада с посоката на стрелката върху предпазния кожух!
- Бавно спуснете шарнирно окачения предпазен кожух надолу.
- Поставете застопоряващия фланец 37 и винта 36. Натиснете бутона за блокиране на вала 29, докато усетите прещракване, и затегнете винта, като го въртите обратно на часовниковата стрелка.

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

Бутон за застопоряване при транспортиране (вижте фигур. D)

Бутоньт за застопоряване при транспортиране 30 улеснява пренасянето на електроинструмента до различни работни площадки.

Освобождаване на електроинструмента (работна позиция)

• Натиснете малко надолу рамото на електроинструмента, като го захванете за ръкохватката 16, за да освободите приспособлението за застопоряване при транспортиране 30.
• Издърпайте бутона за застопоряване при транспортиране 30 докрай навън.
• Повдигнете бавно нагоре рамото на електроинструмента.

Блокиране на електроинструмента (позиция за транспортиране)

• Освободете застопоряващия винт 11, ако е затегнат. Издърпайте рамото на електроинструмента докрай напред и отново затегнете застопоряващия винт.
• За застопоряване на стенда 22 затегнете ръкохватката 25.
• Натиснете бутона 17 и спуснете бавно надолу рамото на електроинструмента с ръкохватката 16.
• Спуснете рамото на електроинструмента надолу толкова, колкото е необходимо, за да натиснете бутона за застопоряване при транспортиране 30 докрай навътре.

Подготовка за работа

Изместване на опорната шина (вижте фиг. Е)

При рязане под наклон във вертикална равнина трябва да изместите регулируемата опорна шина 6.

• Развийте застопоряващия винт 40 с включения в окомплектовката шестостенен ключ 35.
  Двата външни винта не трябва да се развиват!
• Издърпайте докрай навън регулируемата опорна шина 6.
• Отново затегнете винта 40.

Български | 217

След приключване на рязането под наклон във вертикална равнина върнете отново обратно регулируемата опорна шина 6 (развийте винта 40; преместете регулируемата опорна шина 6 докрай навътре; отново затегнете винта).

Удължаване на опорната площ на стенда (вижте фиг. F)

Дълги детайли трябва да бъдат подпирани в свободния им край.

С помощта на удължителите 3 стендът може да бъде раз- ширен наляво и надясно.

• Освободете застопоряващия болт 2.
• Издърпайте удължителя на работния плот 3 до желана- та дължина навън.
• За застопоряване на удължителя на работния плот от- ново затегнете болта 2.

Застопоряване на детайла (вижте фигура G)

За осигуряване на оптимална сигурност на работа трябва винаги да застопорявате детайла.

Не обработвайте детайли, които са твърде малки, за да бъдат застопорени.

– Притискайте разрязвания детайл здраво към опорните шини 6 и 21.
- Вкарайте включената в окомплектовката винтова скоба 7 в един от предвидените за целта отвори 41.
- Настройте резбовия вал 42 на винтовата стяга спрямо височината на обработвания детайл.
- Затегнете здраво резбовия вал 42 и така захванете детайла.

Регулиране на ъгъла на скосяване

За осигуряване на прецизни срезове след интензивно използване трябва да проверите и при нужда да настроите основните параметри на електроинструмента (вижте „Проверка и настройка на основните параметри“, страница 219).

▶ Винаги преди разрязване затягайте ръкохватката за застопоряване под произволен ъгъл 25. В противен случай циркулярният диск може да се заклини в разрязвания детайл.

Настройване на ъгъл на среза в хоризонтална равнина (вижте фигура Н)

Ъгълът на среза в хоризонтална равнина може да бъде на- строен в диапазона от 47° (наляво) до 47° (надясно).

• Ако ръкохватката за застопоряване под произведенъгъл 25 е затегната, я освободете.
• Издърпайте лоста 26 и завъртете масата за рязане 22, докато стрелката 24 застане срещу желания ъгъл.
• Затегнете отново ръкохватката за застопоряване под произволен ъъл 25.

За бързото и прецизно настройване на често използвани ъгли в масата за рязане са направени канали 28:

наляво надясно
0°
45^22,5^15^15^22,5^45^

- Ако ръкохватката за застопоряване под произведенъгъл 25 е затегната, я освободете.

• Изд ърпайте лоста 26 и завъртете стенда 22 наляво или надясно до желания надрез.
• След това отпуснете лоста. Трябва да усетите отчетливото прещракване, с което той влиза в надреза.
• Затегнете отново ръкохватката за застопоряване под произволен ъгъл 25.

Настройване на наклона на среза във вертикална равнина (вижте фиг. I)

Наклонът на среза във вертикална равнина може да бъде настроен в диапазона от 0° до 45°.

• Издърпайте докрай навън регулируемата опорна шина 6.
• Развийте ръкохватката 10.
• Наклонете рамото на електроинструмента, като го държите за ръкохватката 16 докато стрелката 32 застане срещу желания ъгъл.
• Задръжте рамото на електроинструмента в тази позиция и отново затегнете ръкохватката 10.

За бързо и прецизно настройване на стандартни наклони 0° и 45° в корпуса са предвидени крайни ограничители.

• Издърпайте докрай навън регулируемата опорна шина 6.
  -Развийхваткар 10.к о
• За цел та наклонете рамото на електроинструмента, като го държите за ръкохватката 16, до опората 34 надясно (0°) или до опората 8 наляво (45°).
• Отново затегнете застопоряващата ръкохватка 10.

▶ Внимавайте за напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, посочени на табелката на електроинструмента. Уреди, обозначени с 230 V, могат да бъдат захранвани и с напрежение 220 V.

Включване (вижте фиг. J)

За да пестите енергия, дръжте електроинструмента включен само когато го ползвате.

- За включване натиснете и задръжте пусковия прекъсвач 15.

Упътване: Поради съображения за сигурност пусковият прекъсвач 15 не може да бъде застопорен във включено положение и по време на работа трябва да бъде държан натиснат.

Рамото на електроинструмента може да бъде спуснато на- долу само след натискане на бутона 17.

За рязане освен натискане на пусковия прекъсвач 15 трябва да натиснете и застопоряващия превключвател 17.

Изключване

- За изключване отпуснете пусковия прекъсвач 15.

Указания за работа

Общи указания за рязане

▶ Винаги, когато разрязвате, предварително трябва да се уверите, че по цялата дължина на среза цирку-

218|Български

лярният диск няма да допре опорната шина, винтовите скоби или други елементи на електроинструмента. Отстранете евентуално монтирани помощни опори или съответно ги преместете.

Разрязвайте само материали, включени в описанието на предназначението на електроинструмента.

Не обработвайте деформирани детайли. Детайлът трябва да има винаги прав ръб, с който да се опира в опорната шина.

Уверете се, че шарнирно окаченият предпазен кожух функционира нормално и може да се двжики свободно. При спускане на рамото на електроинструмента надолу предпазният кожух трябва да се отваря. При повдигане на рамото на електроинструмента нагоре предпазният кожух трябва отново да се затваря над циркулярния диск и да се застопорява в най-горна позиция.

▶ Не заставайте в една равнина с циркулярния диск пред електроинструмента, а винаги встрани. Така тялото Ви е предпазено от евентуален откат.
- Дръжте пръстите и ръцете си на безопасно разстояние от въртящите се елементи на електроинструмента.
- Не поставяйте ръцете си напряко пред рамото на електроинструмента.

Допустими размери на обработвания детайл Максимален размер на детайла:

Наклон Височина х широчина
хоризонтално вертикално	[mm]
0° 0°	70 x 270
45° 0°	70 x 190
0° 45°	45 x 270

Минимален размер на детайла (= всички, които могат да бъдат захванати с включената в окомплектовката винтова скоба 7 отляво или отдясно на циркулярния диск): 100 x 40 mm (дължина х широчина)

Макс. дълбочина на рязане (0°/0°): 70 mm

Смяна на вложките (вижте фигур. L)

След продължителна работа с електроинструмента червените вложки 23 могат да се износят.

– Поставете електроинструмента в работна позиция.
- Развийте винтовете 43 с шестостенен ключ (4 mm) и демонтирайте старите вложки.
– Поставете новата дясна вложка.
- Затегнете вложката с винтовете 43 по възможност понадясно, така че циркулярният диск да не я допира по цялата дължина на хода си при изтегляне.
- Повторете аналогично същото за новата лява вложка.

Рязане

▶ Винаги преди разрязване затягайте ръкохватката за застопоряване под произволен ъгъл 25. В противен случай циркулярният диск може да се заклини в разрязвания детайл.

Рязане без подаване (отрязване по дължина) (вижте фигура М)

• За рязане без надлъжно изместване (малки детайли) развийте винта 11, ако е затегнат. Преместете рамото на електроинструмента до упор в посока опорните ши- ни 6 и 21 и отново затегнете винта 11.
• Установете желания ъгъл на скосяване в хоризонтална и/или вертикална равнина.
  – Притискайте разрязвания детайл здраво към опорните шини 6 и 21.
• Застопорете детайла по подходящ за размерите му начин.
• Включете електроинструмента.
• Натиснете бутона 17 и спуснете бавно надолу рамото на електроинструмента с ръкохватката 16.
• Разрежете детайла с равномерно подаване.
  – Изк лючете електроинструмента и изчакайте циркуляр- ният диск напълно да спре да се върти.
• Вдигнете рамото на електроинструмента внимателно нагоре.

Рязане с подаване

• За разрязване с помощта на приспособлението за теглене 12 (широки детайли) развитите, ако е необходимо, застопоряващия винт 11.
• Установете желания ъгъл на скосяване в хоризонтална и/или вертикална равнина.
  – Притискайте разрязвания детайл здраво към опорните шини 6 и 21.
• Застопорете детайла по подходящ за размерите му начин.
• Отдалечете рамото на електроинструмента от опорните шини 6 и 21, така че циркулярният диск да е преддетайла.
• Включете електроинструмента.
• Натиснете бутона 17 и спуснете бавно надолу рамото на електроинструмента с ръкохватката 16.
• След това преместете рамото на електроинструмента към опорните шини 6 и 21 и разрежете детайла с постоянна скорост.
• Изключете електроинструмента и изчакайте циркуляр- ният диск напълно да спре да се върти.
• Вдигнете рамото на електроинструмента внимателно нагоре.

Специални детайли

При разрязване на огънати или крыгли детайли трябва да ги застопорите специално, така че да ги осигурите срещу измятане. По линията на среза не трябва да възниква между между детайла, опорната шина и масата.

Ако е необходимо, трябва предварително да изработите подходящи застопоряващи детайли.

Български | 219

Проверка и настройка на основните параметри

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранвщата мрежа.

За осигуряване на прецизни срезове след интензивно използване трябва да проверявате основните параметри на електроинструмента и при необходимост да ги коригирате.

За целта трябва да имате опит и съответните специализирани инструменти.

Тази дейност ще бъде извършена бързо и качествено в оторизиран сервис за електроинструменти на Бош.

Настройване на стандартен наклон на среза 0° (във вертикална равнина)

- Поставете електроинструмента в работна позиция.

- Завъртете стенда 22 до надреза 28 за 0°. Лостът 26 трябва да захване надреза с осезаемо прещракване.

- Установете ъгломер на 90° и го поставете на стенда 22.

Рамото на ъгломера трябва да е подравнено с циркулярния диск 39 по цялата си дължина.

Настройване: (вижте фигура N2)

• Развийте ръкохватката 10.
• Развийте контра-гайката на опорния винт 33 с обикновен гаечен ключ или ключ „звезда“ (10 mm).
  – Навийте или развийте опорния винт тол кова, че циркулярният диск да се подравни по цялата дължина на рамото на ъгломера.
• Отново затегнете застопоряващата ръкохватка 10.
• След това отново затегнете контра-гайката на опорния винт 33.

Ако след регулирането стрелката 32 не е на една линия с маркировката 0° на скалата 31, развийте винта 44 с обикновена кръстата отвертка и настройте стрелката да е точно срещу маркировката 0°.

Настройване на стандартен наклон на среза 45° (във вертикална равнина)

– Поставете електроинструмента в работна позиция.
- Завъртете стенда 22 до надреза 28 за 0°. Лостът 26 трябва да захване надреза с осезаемо прещракване.
- Освободете ръкохватката 10 и наклонете рамото на електроинструментадо упор наляво, като го държите за ръкохватката 16 (45°).

Установете ъгломер на 45° и го поставете на стенда 22.

Рамото на ъгломера трябва да е подравнено с циркулярния диск 39 по цялата си дължина.

На стройване: (вижте фигура 02)

Развийте ръкохватката 10.

• Развийте контра-гайката на опорния винт 9 с обикновен гаечен ключ или ключ „звезда“ (10 mm).
• Навийте или развийте опорния винт толкова, че циркулярният диск да се подравни по цялата дължина на рамото на ъгломера.
• Отново затегнете застопоряващата ръкохватка 10.
• След това отново затегнете контра-гайката на опорния винт 9.

Ако след настройването стрелката 32 не показва точно маркировката 45° на скалата 31, їпърво проверете още веднъж стандартния наклон 0° и позицията на стрелката. След това повторете настройването на 45°.

Настройване на стрелката за ъгъла в хоризонтална равнина (вижте фигура Р)

– Поставете електроинструмента в работна позиция.
- Завъртете масата 22 до канала 28 за 0°. Лостът 26 трябва да се захване в канала с отчетливо прещракване.

Проверка:

Стрелката 24 трябва да е подравнена спрямо маркировка- та 0° на скалата 5.

Настройване:

• Развийте винта 45 с кръстата отвертка и подравнете стрелката за ъгъла спрямо маркировкатаг 0°.
• Затегнете винта отново.

Транспортиране (вижте фигура Q)

Преди транспортиране на електроинструмента трябва да изпълните следните стъпки:

• Развийте застопоряващия винт 11, ако е затегнат. Издърпайте рамото на електроинструмента докрай напред и отново затегнете застопоряващия винт.
  – Поставете електроинструмента в позиция за транспортиране.
  – Отстранете всички детайли и приспособления, които не могат да бъдат монтирани здраво към електроинструмента.

При транспортиране по възможност поставяйте неизползваните циркулярни дискове в затворени кутии.

• За повдигане или пренасяне захвашайте електроин-струмента за предвидените за целта повърхности 4 от двете страни на стенда 22.
  ▶ За захващане на електроинструмента при пренасяне използвайте само предвидените за целта приспособления и никога предпазните съоръжения.

Поддържане и сервис

Поддържане и почистване

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроинструменти на Бош, за да се запази нивото на безопасност на електроинструмента.

Почистване

За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти. Шарнирно окаченият предпазен кожух трябва да може да се затваря самостоятельно. Затова поддържайте зоната около него чиста.

Винаги след работа почиствайте праха и стърготините с продухване със сгъстен въздух или с мека четка.

Почиствайте ролката 20 редовно.

220 | Македонски

Допълнителни приспособления

Каталожен номер

Прахоуловителна торба 1 609 В05 010

Циркулярни дискове за дърво и плочи, панели и летви

Циркулярни дискове за пластмаса и цветни метали

Циркулярен диск 216 x 30 mm, 80 зьба 2 608 640 447

Циркулярни дискове за всички видове ламиниран паркет

Сервиз и технически съвети

Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервисен отдел. Монтажни чертежи и информация за резервни части можете да намерите също на адрес:

www.bosch-pt.com

Екипът на Бош за технически съвети и приложения ще отговори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти при битовите отпадъци!

Само за страни от ЕС:

Съгласно Директивата на ЕС 2012/19/ЕС относно бракувани електрически и електронни устройства и утвърждаването й като национален закон електроинструментите, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях вторични суровини.

Правата за изменения запазени.

Македонски

Монтажа на Bosch-работна маса
