Технички карактеристики	Радијална склоплива пила, моторна моќност 1600 W, дијаметар на сечилото 216 мм, капацитет на сечење на 90° од 70 x 312 мм.
Употреба	Идеална за прецизни сечења на дрво, плочи и слични материјали, погодна за столарски и домашни работи.
Одржување и поправка	Редовно проверувајте го заточувањето на сечилото, чистете остатоци од струготини, подмачкувајте ги подвижните делови ако е потребно.
Безбедност	Користете заштитни очила, заштита за слухот и внимавајте рацете да бидат далеку од сечилото додека работи.
Општи информации	Тежина 15,5 кг, димензии 670 x 500 x 400 мм, гаранција 2 години, вклучени додатоци: сечило за пила, водич за сечење.

Frequently Asked Questions - GCM 800 SJ BOSCH

Како да го составам BOSCH GCM 800 SJ пилата?

За да ја составите пилата, следете ги упатствата од приложениот кориснички прирачник. Осигурајте се дека основата е цврсто прицврстена и проверете дали сите завртки се затегнати пред да ја користите пилата.

Која е максималната длабочина на сечење на BOSCH GCM 800 SJ?

Максималната длабочина на сечење на BOSCH GCM 800 SJ е 70 мм при 90°.

Како да го сменам сечилото на пилата?

За да го смените сечилото, исклучете ја пилата од струја, потоа користете го приложениот клуч за да го одвртите завртката на сечилото. Отстранете го старото сечило и инсталирајте го новото, осигурувајќи се дека е правилно поставено.

Која е моќноста на BOSCH GCM 800 SJ пилата?

BOSCH GCM 800 SJ има моќност од 1400 W.

Како да го прилагодам аголот на сечење?

За да го прилагодите аголот на сечење, отклучете ја рачката за прилагодување на аголот и прилагодете ја главата на пилата на посакуваниот агол, потоа повторно заклучете ја рачката.

Зошто мојата пила не се вклучува?

Проверете дали пилата е правилно приклучена и дали безбедносниот прекинувач е во положба ON. Исто така, осигурајте се дека сечилото е правилно инсталирано.

Како да ја исчистам пилата?

Исклучете ја пилата пред чистење. Користете сува крпа за отстранување на прашина и остатоци. Избегнувајте употреба на вода или агресивни хемикалии.

Која е гаранцијата на BOSCH GCM 800 SJ?

BOSCH GCM 800 SJ обично има гаранција од 2 години. Проверете ги специфичните услови во корисничкиот прирачник или на официјалната веб-страница на BOSCH.

Како да ја користам функцијата за сечење под агол?

За да ја користите функцијата за сечење под агол, отклучете го механизмот за сечење под агол, прилагодете го посакуваниот агол, а потоа заклучете го пред да започнете со сечењето.

Каде можам да најдам резервни делови за мојата пила?

Резервните делови може да се нарачаат од овластени BOSCH дистрибутери или на официјалната веб-страница на BOSCH.

КОРИСНИЧКИ ПРИРАЧНИК GCM 800 SJ BOSCH

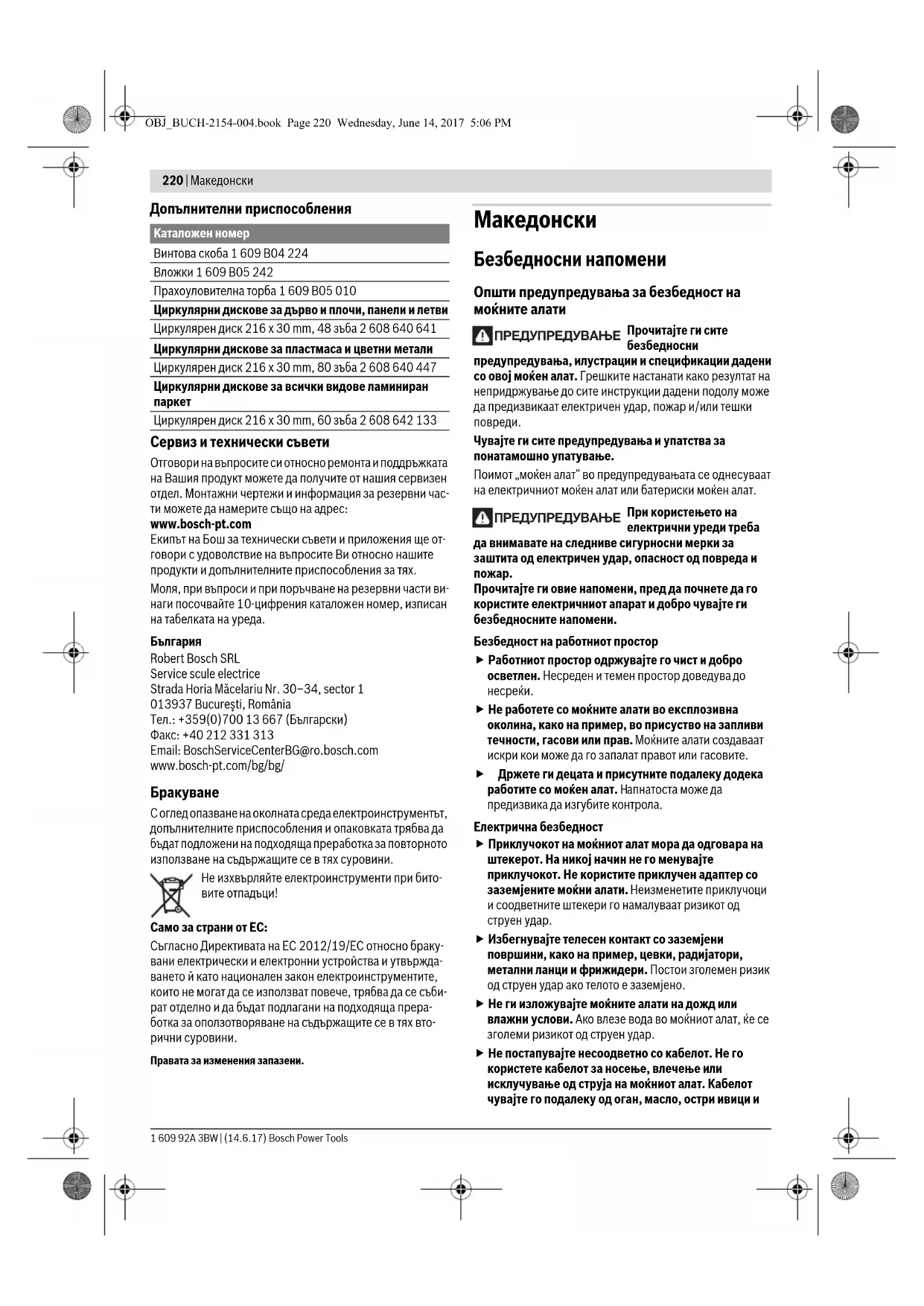

Македонски ...... Страна 220

Srpski. Strana 230

Slovensko .... Stran 239

Hrvatski.... Stranica 248

Eesti Lehekülg 256

Безбедносни напомени

Општи предупредувања за безбедност на моїните алати

ПРЕДУПРЕДУВАЊЕ Прочитајте ги сите безбедносни

предупредувања, илустрации и спецификации дадени со овој мојен алат. Грешките настанати како резултат на непридржување до сите инструкции дадени подолу може да предизвикаат електричен удар, пожар и/или тешки повреди.

Чувајте ги сите предупредувања и упатства за понатамошно упатување.

Поимот „моюен алат“ во предупредувањата се однесуваат на електричниот моюен алат или батериски моюен алат.

ПРЕДУПРЕДУВАНЬЕ При користењето на електрични уреди треба

да внимавате на следниве сигурносни мерки за заштита од електричен удар, опасност од повреда и пожар.

Прочитајте ги овие напомени, пред да почнете да го користите електричниот апарат и добро чувајте ги безбедносните напомени.

Безбедност на работниот простор

▶ Работниот простор одржувајте го чист и добро осветлен. Несреден и темен простор доведува до несреќи.
▶ Не работете со моќните алати во експлозивна околина, како на пример, во присуство на запливи течности, гасови или прав. Моќните алати создаваат искри кои може да го запалат правот или гасовите.
Држете ги децата и присутните подалеку додека работите со моюен алат. Напнатоста може да предизвика да изгубите контрола.

Електрична безбедност

▶ Приклучокот на моćниот алат мора да одговара на штекерот. На никој начин не го менувајте приклучокот. Не користите приклучен адаптер со заземјените моćни алати. Неизменетите приклучоци и соодветните штекери го намалуваат ризикот од струен удар.
▶ Избегнувајте телесен контакт со заземјени површини, како на пример, цевки, радијатори, метални ланци и фрижидери. Постои зголемен ризик од струен удар ако телото е заземјено.
▶ Не ги изложувајте моćните алати на дожд или влажни услови. Ако влезе вода во моćниот алат, ќе се зголеми ризикот од струен удар.
▶ Не постапувајте несоодветно со кабелот. Не го користете кабелот за носење, влечење или исклучување од струја на моќниот алат. Кабелот чувајте го подалеку од орган, масло, остри ивици и

Македонски|221

подвижни делови. Оштетени или заплеткани кабли го зголемуваат ризикот од струен удар.

▶ При работа со мојен алат на отворено, користете продолжен кабел соодветен за надворешна употреба. Користењето на кабел соодветен за надворешна употреба го намалува ризикот од струен удар.
▶ Ако мора да работите со моћен алат на влажно место, користете заштитен уред за диференцијална струја (RCD). Користењето на RCD го намалува ризикот од струен удар.

Лична безбедност

▶ Бидете внимателни, внимавајте како работите и работете разумно со моћен алат. Не користете моћен алат ако сте уморни или под дејство на дроги, алкохол или лекови. Еден момент на невнимание додека работите со моћните алати може да доведе до сериозна лична повреда.
Користете лична заштитна опрема. Секогаш носете заштита за очи. Заштитната опрема, како на пр., маска за прав, безбедносни чевли кои не се лизгаат, шлем или зашлита за уши, кои се користат за соодветни услови, їе доведат до намалување на лични повреди.
▶ Спречете ненамерно активирање. Проверете дали копчето е на позиција-исклучено, пред да го включите во струја и/или во комплетот со батерии, пред да го земете или носите алатот. Носење на моќните алати со прстот на копчето или вклучување во струја на моќните алати кои имаат вклучено копче доведува до несреći.
▶ Отстранете било каков клуч за регулирање или француски клуч пред да го включите моќниот алат. Француски клуч или клуч прикачен за ротирачки дел на моќниот алат може да доведе до лична повреда.
▶ Не ги пречекорувајте ограничувањата. Одржувајте соодветна положба и рамнотежа цело време. Ова овозможува подобра контрола на моќниот алат во неочекувани ситуации.
Облечете се соодветно. Не носете широка облека и накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови.
▶ Ако се коршат поврзани уреди за вадење прав и собирање предмети, проверете дали се правилно поврзани и користени. Собирањето прав може да ги намали опасностите предизвикани од прав.
▶ Не дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при неговото користење. Невнимателно движење може да предизвика сериозна повреда во дел од секунда.

Употреба и чување на моќните алати

▶ Не го преоптоварувајте моќниот алат. Користете соодветен моќен алат за намената. Со соодветниот моќен алат подобро, побезбедно и побрзо єе ја извршите работата за која е наменет.

▶ Не користете мојен алат ако со копчето не можете да го включите и исклучите. Секој мојен алат кој не може да се контролира со копчето е опасен и морада се поправи.
▶ Исключете го моќниот алат од струја и/или извадете го комплетот со батерии, ако се одделува, пред да правите некакви прилагодувања, менувате дополнителна опрема или да го складирате моќниот алат. Со овие превентивни безбедносни мерки се намалува ризикот од случајно вклучување на моќниот алат.
▶ Чувајте ги моќните алати подалеку оддофат на деца и не дозволувајте лицата кои не ракувале со моќниот алат или не се запознаени со ова упатство да работат со истиот. Моќните алати се опасни во рацете на необучени корисници.
▶ Одржување на моќните алати и дополнителната опрема. Проверете го порамнувањето или прицврстување на подвижните делови, спојот на деловите и сите други услови кои може негативно да влијаат врз функционирањето на моќниот алат. Ако е оштетен, однесете го моќниот алат на поправка предда го користите. Многу несреći се предизвикани заради несоодветно одржување на моќните алати.
▶ Острете ги и чистете алатите за сечење. Соодветно одржуваните ивици на алатите за сечење помалку се виткаат и полесно се контролираат.
Моїниот ат, дополнителната опрема, деловите и др., користете ги во согласност со ова упатство, внимавајте на работните услови и работата која ја вршите. Користењето на моїниот алат за други активности од наменетите може да доведе до опасни ситуации.
▶ Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во неочекувани ситуации.

Сервисирање

▶ Моїниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се обезбедува безбедно одржување на моїниот алат.

Безбедносни напомени за пили за отсекување и сечење под агол

▶ Пилите за сечење под агол се наменети за сечење дрво или слични производи, не може да се употребуваат со абразивни дискови за сечење на црни метали, како на пр., шипки, палки, шајки и др. Абразивниот прав предизвигува блокирање на подвижните делови, на пр. долниот штитник. ИскRITE од абразивно сечење го горат долниот штитник, засекот и пластичните делови.
▶ Користете стегачи за држење на парчето за обработка кога постои можност. Ако го потпирате парчето за обработка со рака, раката постојано

222 | Македонски

мора да биде на оддалеченост од најмалку 100 mm од двете страни на сечилото од пилата. Не ја користете оваа пила за сечење на многу мали парчиња кои не може безбедно да се зацврстат или да се држат со рака. Ако раката ја ставите премногу блиску до сечилото на пилата, постои голема опасност од повреда ако го допрете сечилото.

Парчето за обработка мора да биде статично и прицврстено или да се држи и за граничникот и за масата. Не го ставајте парчето за обработка во сечилото или жлебот „со слободна рака“ на никој начин. Слободно или неприцврстено парче за обработка може да се отфрли со голема брзина и да предизвика повреда.
▶ Притиснете ја пилата низ парчето за обработка. Не ја влечете пилата низ парчето за обработка. За да пресечете, подигнете ја главата на пилата и повлечете ја преку парчето за обработка без сечење, включете го моторот, притиснете ја главата на пилата надолу и притиснете ја пилата низ парчето. Со повлекување на пилата додека сечете сечилото може да се искачи на врвот на парчето за обработка и силно да го отфрли склопот на сечилото кон ракувачот.
▶ Не ги прекрствувајте рацете врз одредената линија за сечење пред и зад сечилото на пилата. Држење на парчето за обработка „со вкрстени раце“ т.е. држење на парчето за обработка на десната страна од сечилото на пилата со лева рака или обратно е многу опасно.
▶ Не ги посегнувајте раçете зад граничникот поблиску од 100 mm од двете страни на сечилото за да ги отстраните дрвените остатоци или заради друга причина додека сечилото ротира. Може да не забележите колку блиску е сечилото до вашата рака и може сериозно да се повредите.
▶ Разгледајте го парчето за обработка пред да започнете со сечење. Ако парчето за обработка е накривено или навалено, прицврстете ја надворешната навалена страна на граничникот. Секогаш проверувајте дали има празнина меѓу парчето за обработка, граничникот и масата покрај линијата на сечење. Накривено или навалено парче за обработка може да се извитка или помести и да предизвика замотување на сечилото кое ротира при сечење. Не смее да има шајки или други надворешни предмети во парчето за обработка.
He ја утребувајте пилата ако на масата, освен парчето за обработка, има алати, дрвени остатоци и др. Мали остатоци или расфрлени парчиња дрво или други предмети ако се допрат до ротирачкото сечило може да се расфрлат со голема брзина.
▶ Сечете само едно парче истовремено. Повеќе парчиња не може соодветно да се зацврстат или поврзат и може да се фатат за сечилото или да се изместат во текот на сечењето.
▶ Проверете дали пилата за сечење под агол е монтирана или наместена на рамна, цврста работна површина пред да ја користите. Рамна и цврста

работна површина го намалува ризикот пилата за сечење под агол да стане нестабилна.

• Испланирајте ја работата. Кога ће ја промените косината или подесениот агол на закосување, проверете дали граничникот кој се подесува е правилно поставен за држење на парчето за обработка и дека нема да попречува на сечилото или на заштитниот систем. Без вклучување на алатот на „ON“ и без парчето за обработка на масата, движете го сечилото на пилата низ целосно симулиран пресек за да проверите дали има некакви пречки или опасност да се пресече граничникот.
  Obезбедете соодветен потпирач, како на пр., додаток на масата, ногарки за потпора на пилата и др., за парче за обработка кое е пошироко или подолго од горниот дел на масата. Ако парчињата за обработуват се подолги или пошироки од пилата за сечење под агол може да се навалат доколку не се зацврстени. Ако отсечено парче или парче за обработка се навали, може да го подигне долното обезбедување или да биде отфрлено од ротирачкото сечило.
  ▶ Не користете друго лице како замена за додаток на масата или како дополнителен држач. Нестабилен држач за парчето за обработка може да предизвика зафаќање на сечилото или поместување на парчето за обработка во текот на сечењето и да ве повлече вас и помошникот кон ротирачкото сечило.
  Отсеченото парче не смее да се заглави или притиска кон ротирачкото сечило. Ако е ограничено, т.е. со помош на должинските граничници, исеченото парче може да се заглави на сечилото и силно да се отфрли.
  ► Постојано користете стега или прицврстувач правилно дизајниран за држење на тркалезен материјал, како на пр., мотки или цевки. Мотките се склони кон вртење додека се сечат и предизвикуваат сечилото да го „засекува“ и влече парчето со вашата рака кон сечилото.
  ▶ Оставете сечилото да достигне целосна брзина пред да го допре парчето за обработка. Со ова ће се намали ризикот парчето за обработка да биде отфрлено.
  ▶ Ако парчето за обработка или сечилото се блокира, исключете ја пилата за сечење под агол. Почекајте сите подвижни делови да застанат и исключете го приклучокот од струја и/или извадете го пакувањето со батерии. Потоа извадете го заглавениот материјал. Ако продолжите да сечете со заглавено парче за обработка може да изгубите контрола или да ја оштетите пилата.
  ▶ Откако ће завршите со сечењето, ослободете го копчето, држете ја главата на пилата надолу и почекајте сечилото да застане пред да го извадите исеченото парче. Приближување на раката до сечило кое се уште врти е опасно.

Македонски|223

▶ Одржувајте ја чистотата на работното место. Мешавините на материјали се особено опасни. Правта од лесен метал може да се запали или експлодира.
▶ Не користете тапи, пукнати, свиткани или оштетени листови за пила. Листовите на пилата со тапи или неправилни запци, заради претесниот резен процеп, предизвигуваат зголемено триење и заглавување на листот на пилата или повратен удар.
▶ Не користете листови за пила од високо легиран брзорезен челик (HSS-челик). Таквите листови на пила може лесно да се скршат.
Секогаш користете листови за пила во правилна големина и со соодветен отвор на прифатот (на пр. со ромбоиден или тркалезен облик). Листовите за пила, што не одговараат на монтажните делови на пилата, нема да сечат рамно и може да доведат до губење на контролата.
▶ Никогаш не ги отстранувајте остатоците од сечењето, дрвените струготини и сл. од полето за сечење, додека е включен електричниот уред. Најпрво ставете ја рачката на апаратот во позиција на мирување и потоа исключете го електричниот апарат.
▶ Не го факајте листот од пилата по работата, додека не се олади. Листот за пилата за време на работата се вжештува.

Ознаки

Следните ознаки се од големо значење за користењето на вашиот електричен апарат. Ве молиме запаметете ги ознаките и нивното значење. Вистинската интерпретација на ознаките Ви помага подобро и побезбедно да го користите електричниот апарат.

▶ Не посегнувајте со дланките во полето на сечење, додека работи електричниот уред. Доколку дојдете во контакт со листовите за пила постои опасност од повреда.

▶ Носете маска за заштита од прав.

▶ Носете заштитни очила.

▶ Носете заштита за слухот. Изложеноста на бучава може да влијае на губењето на слухот.

▶ Опасна зона! Држете ги дланките, прстите или рацете колку е можно подалеку од оваа зона.

Сечење на вертикални агли со закосување:

За поместување на подесливата гранична водилка мора да се олабави средната завртка за фиксирање. Двете надворешни завртки за прицврстување не смеат да се олабавуваат!

ø 30 mm

Внимавајте на димензиите на листот за пилата. Дијаметарот на отворот мора точно да биде наместен на вретеното на алатот. Доколку е неопходно користење на редуцирни делови, внимавајте димензиите на редуцирниот дел да одговараат на дебелината на листот за сечење и на дијаметарот на отворот на листот за пилата, како и на дијаметарот на вретеното на алатот. Доколку е можно, со листот за пилата користете ги испорачаните редуцирни делови.

Опис на производот и мокноста

Прочитајте ги сите напомени и упатства за безбедност. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди.

Употреба со соодветна намена

Електричниот апарат е наменет за правење на должински и напречни резови на цврста подлога со прав рез во дрво, како фиксен уред. Притоа, можени се хоризонтални агли на закосување од-47° до +47° како и вертикални агли на закосување од0° до 45°.

Капацитетот на електричниот апарат е предвиден за сечење на тврдо и меко дрво, како и иверки и фибер плочи.

Со користење на соодветни листови за пила, можно е и сечење на алуминиумски профили и пластика.

224 | Македонски

Илустрација на компоненти

Нумерирањето на сликите со компоненти се однесува на приказот на електричните апарати на графичката страница.

1 Отвори за монтажа
2 Завртка за затворање на продолжетокот на масата за пила
3 Продолжеток за масата за пилата
4 Жлебови за држење
5 Скала за аголот на закосување (хоризонтално)
6 Подеслива гранична водилка
7 Столарска стега
8 Граничник за 45°-агол на закосување (вертикално)
9 Завртка-граничник за 45°-агол на закосување (вертикално)
10 Затезна дршка за саканиот агол на закосување (вертикално)
11 Завртка за фиксирање на механизмот за влечење
12 Механизам за влечење
13 Исфрлувач на струготини
14 Одбивач на струготини
15 Прекинувач за включување/исклучување
16 Дршка
17 Прекинувач за блокада за олабавување на кракот на алатот
18 Заштитна хауба
19 Заштитна хауба со повратен механизмам
20 Лизгачки валјак
21 Гранична водилка
22 Маса за пила
23 Плоча за вметнување
24 Показател на агли (хоризонтално)
25 Копче за фиксирање на саканиот агол на закосување (хоризонтално)
26 Лост за претходно поставување на аголот на закосување (хоризонтално)
27 Заштита од превртува ње
28 Жлебови за стандарден агол на закосување
29 Блокада за вретеното
30 Транспортен осигурувач
31 Скала за аголот на закосување (вертикално)
32 Показател на агли (вертикално)
33 Завртка-граничник за 0°-агол на закосување (вертикално)
34 Граничник за 0°-агол на закосување (вертикално)
35 Внатрешен шестаголен клуч (5 мм)/ Крстест одвртувач
36 Завртка со внатрешна шестаголна глава за прицврстување на листот за пилата
37 Стезна прирабница
38 Внатрешна стезна прирабница
39 Лист за пилата

40 Завртка за блокада на подесливата гранична водилка
41 Отвори на столарската стега
42 Прачка со навој
43 Шрафови за плочата за вметнување
44 Шраф за показателот на агол (вертикално)
45 Завртка за показателот на агли (хоризонтално)

Опишаната опрема прикажана на сликите не е дел од стандариот обем на испорака. Комплетната опрема може да ја најдете во нашата Програма за опрема.

Технички податоци

Пила за оплата GCM 80 SJ
			GCM 800 SJ
			GCM 8000 SJ
Број на дел/артикл3 601 M19 ...		... 0.... 06.
Номинална јачина	W	1	4	0
Број на празни вртежи	min ^-1	5500	5500
Ограничување настартната струја		●		●
Тежина согласно EPTA-Procedure 01:2014 кг 14,1 14,1
Класа на заштита		☐/II /II ☐

Дозволени димензии за делот што се обработува (максимални/минимални) види страна 228.

Податоциите важат за номинален напон [U] од 230 волти. Овие податоци може да отстапуваат при различни напони, во зависност од изведбата во односната земја.

Димензии за соодветни листови за пила

Дијаметар на листовите за пилата	мм	216
Дебелина на сечилото на пилата	мм	1,3-1,8
макс.ширина на сечење	мм	3,3
Дијаметар на отворот	мм	30

Информација за бучава

Вредностите на емисија набучава одредени во согласност со EN 62841-3-9.

Нивото на звук на уредот, оценето со А, типично изнесува: ниво на звучен притисок 93 dB(A); ниво на звучна јачина 106 dB(A). Несигурност K = 3 dB.

Носете заштита за слухот!

Вредноста на емисија на бучава наведена во овие упатства е измерена со нормирана постапка за мерење и може да се користи за меѓусебна споредба на електрични алати. Исто така може да се прилагоди за предвремена процена на емисијата на бучава.

Наведената вредност на емисија на бучава се однесува на основната примена на електричниот алат. Доколку електричниот алат се користи за други примени, алатот што се вметнува отстапува од нормите или недоволно се одржува, вредноста на емисијата на бучава може да отстапува. Ова може значително да ја зголеми емисијата на бучава во целокупниот период на работење.

За прецизно одредување на емисијата на бучава, треба да се земе предвид периодот во кој уредот е ислучен или

Македонски|225

едвај работи, а не во моментот кога е во употреба. Ова може значително да ја намали емисијата на бучава во целокупниот период на работење.

Монтажа

▶ Избегнувајте невнимателно вклучување на електричниот апарат. За време на монтажата и при сите интервенции на електричниот апарат, струјниот приключок не смее да се приклучува на напојување на струја.

Обем на испорака

Пред првата употреба на електричниот апарат, дали сите долу наведени делови се испорачани:

• Пилаза оплата со монтиран лист на
• Столарска стега 7
• Продолжеток за масата за пилата 3

2x завртки за затворање 2, 2x завртки со крестест жлеб како осигурувач на извлекување

- Внатрешен шестаголен клуч/крстест одвртувач 35

Напомена: Проверете дали електричниот апарат има оштетувања.

Пред понатамошната употреба на електричниот апарат, мора да ги проверите заштитните уреди и деловите што лесно може да се оштетат дали се беспрекорни и соодветни на намената. Проверете дали подвижните делови функционираат беспрекорно и не се заглавуваат, и дали се оштетени деловите. Сите делови мора да се правилно монтирани и да ги исполнуваат сите услови, за да обезбедат беспрекорна работа.

Оштетените заштитни уреди и делови мора да бидат поправени или заменети од страна на овластена сервисна работилница.

Монтирање на продолжетоците за масата за пила (види слика А)

Масата за пила може да се зголеми на десната и левата страна со помош на продолжетоците 3.

• Вметнете ги продолжетоците за маса за сечење до крај низ предвидените отвори на масата за сечење.
• Навалете го електричниот алат, така што испорачаните две завртки со крестест жлеб їе може да се монтираат како осигурувач на извлекување.
  Навртете ги завртките со крестест жлеб во предвидениот навој на продолжетоците за маса за сечење 3 и затегнете ги со крестест одвртувач 35.
• Навалете го електричниот алат наназад и навртете ги завртките за затворање 2 за фиксирање на продолжетоците за маса за сечење 3 во предвидениот навој на масата за сечење 22.

Фиксна или флексибилна монтажа

▶ За да се овозможи безбедно ракување, електричниот апарат мора да се монтира пред употребата на рамна и стабилна работна површина (на пр. работна клупа).

- Зацврстете го електричниот апарат со соодветни шрафови на работната површина. За тоа служат отворите 1.

GTA-работните маси на Bosch на електричниот апарат му нудат стабилност на секоја подлога со помош на ногарките што се подесливи во висина. Подлогите за делот што се обработува на работната маса служат како потпора на подолгите делови за обработка.

▶ Прочитајте ги сите напомени за предупредување и упатства што се приложени кон работната маса.

Грешките настанати при непридржување до напомените за предупредување и упатствата може да предизвикаат електричен удар, пожар и/или тешки повреди.

▶ Монтирајте ја прописно работната маса, пред да го монтирате електричниот уред. Беспрекорната монтажа е важна за избегнување на ризикот од нејзино распағање.
- Монтирајте го електричниот апарат во транспортна положба на работната маса.

Доколку, во ислучителни случаи, не е возможно да го монтирате електричниот апарат на рамна и стабилна работна подлога, може привремено да го поставите со заштита од превртување.

▶ Без заштитата од превртување, електричниот апарат нема да биде стабилен и може да се преврти при сечење на максимальни агли на закосување.
- Свртете ја заштитата од превртување 27 навнатре или нанадвор додека електричниот апарат не застане рамно на работната површина.

Вшмукување на прав/струготини

Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или заболувања на дишните патишта на корисникот или лицата во околината.

Одредени честички прав како на пр. прав од даб или бука важат како канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат азбест може да бидат обработувани само од страна на стручни лица.

• Секогаш користете вшмукувач за прав.
• П о г р и жете се за добра проветреност на работното место.
• Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2.

Внимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате.

▶ Избегнувајте собирање прав на работното место. Правта лесно може да се запали.

226 | Македонски

Вшмукувачот за прав/струготини може да се блокира поради прав, струготини или скршени парчиња од делот што се обработува.

• Исключете го електричниот уред и извлечете го струјниот приклучок од сидната дозна.
• Почекајте додека листот на пилата целосно не дојде во Costaјба на мирување.
• Откријте ја причината за блокада и отстранете ја.

Надворешно вшмукување

За вшмукување, на исфрлувают на струготини 13 може да приключите и црево за вшмукување на прав (∅ 35 мм).

- Поврзете го цревото за вшмукување на прав со исфрлувают на струготини 13.

Вшмукувачот за прав мора да е соодветен на материјалот на парчето што се обработува.

При вшмукување на особено опасни по здравје, канцерогени или суви честички прав, користете специјален вшмукувач.

Менување на листови за пилата (види слики C1-C4)

▶ При ставањето на листот на пилата носете заштитни ракавици. Доколку го допрете листот на пилата постои опасност од повреда.

Употребувајте само листови за пила, чија максимально дозволена брзина е повисока од бројот на празни вртежи на вашиот електричен апарат.

Користете само листови за пила, кои одговараат на наведените податоци во ова упатство за употреба или се проверени според EN 847-1 и се соодветно означени.

Користете само листови за пила, што се препорачани од производителот на овој електричен апарат и со погодни за материјалот што сакате да го обработувате. Ова ќе спречи прекумерно загревање на запците на пилата за време на сечењето.

Вадење на листот од пилата

• Подесете го електричниот апарат во работна позиција.
• Свртете ја завртката со внатрешна шестаголна глава 36 со инбус клуч (5 mm) 35 и истовремено притиснете ја блокадата на вретеното 29, додека не се вклопи.
• Држете ја притисната блокадата на вретеното 29 и одвртете го шрафот 36 во правец на стрелките на часовникот (лев навој!).
• Извадете ја стезната прирабница 37.
• Притиснете го прекинувачот за блокада 17 и навалете ја осцилаторната заштитна хауба 19 наназад до крај.
• Држете ја осцилаторната заштитна хауба во оваа позиција и извадете го листот за пилата 39.
• Полека вратете ја осцилаторната заштитна хауба надолу.

Монтирање на листот за пилата

Доколку е потребно, пред монтажата исчистете ги сите делови што треба да се монтираат.

- Притиснете го прекинувачот за блокада 17, навалете ја осцилаторната заштитна хауба 19 наназад до крај и држете ја во оваа позиција.

• Ставете го новиот лист за пила на внатрешната стезна прирабница 38.
  ▶ При монтажата, внимавајте правецот на сечење на запците (правецот на стрелката на листот за пилата) да се совпаға со правецот на стрелката на заштитната хауба!
• Полека вратете ја осцилаторната заштитна хауба надолу.
• Поставете ја стезната прирабница 37 и шрафот 36. Притиснете ја блокадата на вретеното 29 додека не се вклопи и зацврстете го шрафот во правец спротивен на стрелките на часовникот.

Употреба

▶ Пред било каква интервенција на електричниот апарат, извлечете го струјниот приклучок од сидната дозна.

Транспортниот осигурувач 30 Ви овозможува лесно ракување на електричниот апарат при транспорт на различни места на примена.

Отклучување на електричниот апарат (работна позиција)

• Притиснете ја рачката на апаратот на дршката 16 надолу, за да го отключите транспортниот осигурувач 30.
• Полека водете ја рачката на апаратот нагоре.

- Притоа, целосноизвле чете готранспоря осигурувач на надвор 30.

Прицврстување на електричниот апарат (позиција за транспорт)

• Олабавете ја завртката за фиксирање 11, доколку истата е затегната. Извлечете го кракот на алатот целосно нанапред и повторно затегнете ја завртката за фиксирање.
• За фиксирање на масата за пила 22 затегнете го копчето за фиксирање 25.
• Притиснете го прекинувачот за блокада 17 и полека водете го кракот на алатот со рачката 16 надолу.
• Водете ја рачката на апаратот надолу додека транспортниот осигурувач 30 може да се притисне навнатре.

Подготовка за работа

Поместување на граничната водилка (види слика E)

При сечење на вертикални агли на закосување мора да ја поместите подесливата гранична водилка 6.

- Олабавете ја завртката за фиксирање 40 со испорачаниот инбус клуч 35. Двете надворешни завртки за прицврстување не смеат да се олабавуваат!

– Целосно извлечете ја граничната водилка 6 нанадвор.

- Повторно затегнете ја завртката за фиксирање 40.

По сечење на вертикални агли на закосување, повторно вратете ја подесливата гранична водилка 6 назад

Македонски|227

(олабавете ја завртката за фиксирање 40; поместете ја граничната водилка 6 соседма навнатре; повторно зетегнете ја завртката за фиксирање).

Продолжување на масата за пилата (види слика F)

Долгите делови што се обработуваат мора да се потпрат на слободниот крај или да се прицврстат.

Масата за пила може да се зголеми на десната и левата страна со помош на продолжетоците 3.

• Олабавете ја завртката за затворање 2.
• Извлечете го продолжетокот на масата за пила 3 до саканата должна.
• За фиксирање на продолжетокот на масата за пила повторно затегнете ја завртката за затворање 2.

Прицврстување на делот што се обработува (види слика G)

За овозможување на оптимална работна безбедност, секогаш мора добро да го прицврстите делот што се обработува.

Не обработувајте мали парчиња, кои се премали за добро да се зацврстат.

– Притиснете го делот што се обработува кон граничната водилка 6 и 21.
- Вметнете ја столарската стега 7 во отворите предвидени за таа намена 41.
- Прилагодете ја прачката со навој 42 на столарската стега според висината на делот што се обработува.
- Затегнете ја прачката со навој 42 и со неа фиксирајте го делот што се обработува.

Подесување на закосениот агол

За да обезбедите прецизни резови мора да ги проверите основните поставки по интензивно користење на електричниот апарат и евентуално да ги подесите (види „Проверка на основните поставки и подесување“, страна 229).

▶ Секогаш зацврстете го копчето за фиксирање 25 пред сечењето. Инаку листот на пилата може да се заглави во делот што се обработува.

Подесување на хоризонталниот агол на закосување (види слика Н)

Хоризонталните агли на закосување може да се подесат во граници од 47° (на левата страна) до 47° (на десната страна).

• Отпуштете го копчето за фиксирање 25, доколку е затегнато.
• Повлечете го лостот 26 и свртете ја масата за пила 22 додека показателот на агли 24 не го покаже саканиот агол на закосување.
• Повторно зацврстете го копчето за фиксирање 25.

За брзо и прецизно подесување на често користени агли на закосување на масата за пила има жлебови 28:

лево десно

0^

45^22,5^15^15^22,5^45^

• Отпуштете го копчето за фиксирање 25, доколку е затегнато.
• Повлечете голостот 26 и свртете ја масата за пила 22 до саканиот жлеб на левата или десната страна.
• Повторно отпуштете го лостот. Лостот мора осетно да се вклопи во жлебот.
• Повторно зацврстете го копчето за фиксирање 25.

Подесување на вертикалниот агол на закосување (види слика I)

Вертикалниот агол на закосување може да се постави во граници од 0° до 45°.

– Целосно извлечете ја граничната водилка 6 нанадвор.
- Олабавете ја затезната рачка 10.
- Рачката на апаратот навалете ја на дршката 16 додека показателот на агли 32 не го прикаже саканиот агол на закосување.
- Држете ја рачката на апаратот во оваа позиција и повторно затегнете ја затезната дршка 10.

За брзо и прецизно подесување на стандарденагол 0° и 45° на кујиштето има крајни граничници.

– Целосно извлечете ја граничната водилка 6 нанадвор.
- Олабавете ја затезната рачка 10.
- Навалете го кракот на алатот на рачката 16 до крај 34 надесно (0°) или до крај 8 налево (45°).
- Повторно цврсто стегнете ја затезната дршка 10.

Ставање во употреба

▶ Внимавајте на електричниот напон! Напонот на изворот на струја мора да одговара на оној кој е наведен на спецификационата плочка на електричниот уред. Електричните апарати означени со 230 V исто така може да се користат и на 220 V.

За да се заштеди енергија, вклучувајте го електричниот алат само доколку го користите.

- За ставање во употреба притиснете го прекинувачот за вклучување/исклучување 15 и држете го притиснат.

Напомена: Од безбедносни причини, прекинувачот за включување/исклучување 15 нема да се блокира, туку за време на работата постојано мора да биде притиснат.

Само со притискање на прекинувачот за блокада 17 кракот на алатот може да се спушки надолу.

- За сечење, дополнительно кон активирањето на прекинувачот за включување/исклучување 15, морада го притиснете прекинувачот за блокада 17.

Исклучување

- За Исклучување отпуштете го прекинувачот за вклучување/исклучување 15.

Совети при работењето

Општи напомени за сечење

▶ При сите резови најпрво мора да се осигурате, дека листот на пилата во ниеден момент нема да ја допре граничната водилка, столарските стеги или другите делови на уредот. Извадете го евентуално

228 | Македонски

монтираниот помошен граничник или соодветно подесете го.

Сечете само материјали, кои се дозволени за наменската употреба.

Заштитете го листот за пилата од удари. Не го изложувајте листот за пилата на страничен притисок.

Не обработувајте искривени делови. Делот што се обработува мора да има секогаш прав раб за поставување на шината на граничникот.

Проверете дали осцилаторната заштитна хауба може правилно да функционира и дали може слободно да се движи. Кога го водите кракот на алатот надолу, мора да ја отворите осцилаторната заштитна хауба. Кога го водите кракот на алатот нагоре, осцилаторната заштитна хауба мора да се затвори преку листот за пилата и да се фиксира во најгорната позиција на кракот на алатот.

▶ Не се поставувајте во една линија со листот за пилата пред електричниот апарат, туку секогаш странично од листот за пилата. На тој начин, вашето тело е заштитено од можен повратен удар.

• Држете ги дланките прстите и рацете подалеку од ротирачкиот лист за пилата.
• Не ги прекrstувајте рацете пред рачката на апаратот.

Дозволени димензии на делот што се обработува

Максимални делови за обработка:

Агол на косо сечењехоризонтално вертикално	Висина х ширина[мм]
0° 0°	70 x 270
45° 0°	70 x 190
0° 45°	45 x 270

Минимални делови за обработка (= сите делови што се обработуваат, што може да се затегнат со столарска стега 7 лево или десно на листот на пилата): 100 x 40 мм (должина х ширина)

макс. длабочина на резот (0°/0°): 70 мм

Менување на плочата за вметнување (види слика L)

Црвените плочи за вметнување 23 може да го истрошат електричниот уред по подолга употреба.

Заменете ја дефектната плоча за вметнување.

• Подесете го електричниот апарат во работна позиција.

• Одвртете ги завртките 43 со инбус клуч (4 mm) и извадете ги старите плочи за вметнување.

• Ставете ја новата десна плоча за вметнување.

• Прицвртете ја плочата за вметнување со завртките 43 што е можно подесно, така што по целата должна на можното повлекување листот за пилата нема да доаға во контакт со плочата за вметнување.
  – Повторете ги работните чекори аналогно за новата лева плоча за вметнување.

Сечење

▶ Секогаш зацврстете го копчето за фиксирање 25 пред сечењето. Инаку листот на пилата може да се заглави во делот што се обработува.

Сечење без влечење (отсекување) (види слика М)

• За сечење без повлекување (мали делови за обработка) олабавете ја завртката за фиксирање 11, доколку истата е затегната. Поместете го кракот на алатот до крај во правец на граничните водилки 6 и 21 и повторно затегнете ја завртката за фиксирање 11.
  – Поставете го саканиот хоризонтален и/или вертикален агол на закосување.
  – Притиснете го делот што се обработува кон граничната водилка 6 и 21.
  – Прицврстете го делот што се обработува согласно димензиите.
• Включете го електричниот апарат.
• Притиснете го прекинувачот за блокада 17 и полека водете го кракот на алатот со рачката 16 надолу.
• С е чете го делот што се обработува со ист притисок.
• Исключете го електричниот апарат и почекајте додека листот за пилата не дојде целосно во состојба на мирување.
• Полека водете ја рачката на апаратот нагоре.

Сечење со влечење

• За сечење со помош на механизмот за влечење 12 (широки делови за обработка) олабавете ја завртката за фиксирање 11, доколку истата е затегната.
  – Поставете го саканиот хоризонтален и/или вертикален агол на закосување.
  – Притиснете го делот што се обработува кон граничната водилка 6 и 21.
  – Прицврстете го делот што се обработува согласно димензиите.
• Поместете го кракот на алатот од граничните водилки 6 и 21, додекалистот за пилата не дојде пред делот што се обработува.
  – Включете го електричниот апарат.
• Притиснете го прекинувачот за блокада 17 и полека водете го кракот на алатот со рачката 16 надолу.
  – Сега притиснете го кракот на алатот во правец на граничните водилки 6 и 21 и сечете го делот што се обработува со рамномерен притисок.
• Исключете го електричниот апарат и почекајте додека листот за пилата не дојде целосно во состојба на мирување.
• Полека водете ја рачката на апаратот нагоре.

Специјални делови за обработка

При сечење на свиткани или тркалезни делови за обработка, мора добро да ги обезбедите од склизнување. На линијата на сечење не смее да постои процеп меѓу делот што се обработува, граничната водилка и масата за пила.

Доколку е неопходно. мора да припремите специјални држачи.

Македонски|229

Проверка на основните поставки и подесување

▶ Пред било каква интервенција на електричниот апарат, извлечете го струјниот приклучок од сидната дозна.

За да обезбедите прецизни резови мора да ги проверите основните поставки по интензивно користење на електричниот апарат и евентуално да ги подесите. За тоа ви е потребно искусство и соодветен специјален алат.

Сервисната служба на Bosch оваа работа ја води прецизно и доверливо.

Поставување на стандардниот агол на закосување 0° (вертикално)

• Подесете го електричниот апарат во работна позиција.
• Свртете ја масата за пила 22 до жлебот 28 за 0°. Лостот 26 мора осетно да се вклопи во жлебот.

- Поставете го агломерот 90° и ставете го на масата за пила 22.

Кракот на агломерот мора да биде прецизен по целата должна со листот на пилата 39.

• Олабавете ја затезната рачка 10.
• Олабавете ја контра-навртката на завртката-граничник 33 со обичен окаст или вилушкаст клуч (10 mm).
  – Завртете ја завртката-граничник навнатре или нанадвор, додека кракот од агломерот не е рамен по целата должна со листот на пилата.
• Повторно цврсто стегнете ја затезната дршка 10.
  – Потоа повторно затегнете ја контра-навртката на завртката-граничник 33.

Доколку показателот на агли 32 по подесувањето не е во линија со 0°-ознаката на скалата 31, олабавете ја завртката 44 со обичен крестест одвртувач и насочете го показателот на агли по должина на 0°-ознаката.

Поставување на стандартниот агол на закосување 45° (вертикално)

• Подесете го електричниот апарат во работна позиција.
• Свртете ја масата за пила 22 до жлебот 28 за 0°. Лостот 26 мора осетно да се вклопи во жлебот.
• Олабавете ја затезната дршка 10 и навалете ја рачката на алатот на дршката 16 до крај налево (45°).

Кракот на агломерот мора да биде прецизен по целата должна со листот на пилата 39.

• Олабавете ја затезната рачка 10.
• Олабавете ја контра-навртката на завртката-граничник 9 со обичен окаст или вилушкаст клуч (10 mm).
• Завртете ја завртката-граничник навнатре или нанадвор, додека кракот од агломерот не е рамен по целата должна со листот на пилата.
• Повторно цврсто стегнете ја затезната дршка 10.

- Потоа повторно затегнете ја контра-навртката на завртката-граничник 9.

Доколку показателот на агли 32 по подесувањето не е во иста линија со 45°-ознаката на скалата 31, најпрво уште еднаш проверете ја 0°-поставката за аголот на закосување и показателот на агли. Потоа повторете го подесувањето за 45°-аголот на закосување.

• Подесете го електричниот апарат во работна позиција.
• Свртете ја масата за пила 22 до жлебот 28 за 0°. Лостот 26 мора осетно да се вклопи во жлебот.

Проверете:

Показателот на агли 24 мора да биде во линија со 0°-ознаката на скалата 5.

Поставување:

• Олабавете ја завртката 45 со крестест одвртувач и центрирајте го показателот на агли по должина на 0°-ознаката.
• Повторно зацврстете го шрафот.

Пред транспортот на електричниот апарат мора да ги извршите следните чекори:

• Олабавете ја завртката за фиксирање 11, доколку истата е затегната. Извлечете го кракот на алатот целосно нанапред и повторно затегнете ја завртката за фиксирање.
  – Подесете го електричниот апарат во транспортна позиција.
• Отстранете ги деловите на опремата, кои не може цврсто да се монтираат на електричниот апарат. Неискористените листови за пила, доколку сакате да ги транспортирате ставете ги во затворена кутија.
• При подигање или транспорт, држете за жлебовите за држење 4 странично на масата за пила 22.

▶ За транспортирање на електричниот апарат, користете ги секогаш уредите за транспорт, а не заштитните уреди.

Одржување и сервис

Одржување и чистење

▶ Пред било каква интервенција на електричниот апарат, извлечете го струјниот приклучок од сидната дозна.

Доколку е потребно користење на приключен кабел, тогаш набавете го од Bosch или специјализирана продавница за Bosch-електрични апарати, за да го избегнете загрозувањето на безбедноста.

Чистенье

Одржувајте ја чистотата на електричниот апарат и отворите за проветрување, за да може добро и безбедно да работите.

Заштитната хауба со повратен механизмам мора секогаш да се движи слободно и самостојно да се затвора. Пределот

230 | Srpski

околу заштитната хауба со повратен механизмам секогаш треба да биде чист.

Отстранете ја правта и струготините со издувување со компресиран воздух или со четка по секоја работна постапка.

Редовно чистете го лизгачкиот валјак 20.

Опрема

Број на дел/артикл
Столарска стега 1 609 B04 224
Плочи за вметнување	1 609 B05 242
Вреќичка за прав 1 609 B05 010
Листови за пилата за дрво и плочести материјали,панели и лајсни
Лист за пилата 216 x 30 мм, 48 запци	2 608 640 641
Листови за пила за пластика и неметали
Лист за пилата 216 x 30 мм, 80 запци	2 608 640 447
Листови за пила за сите видови ламинатни подови
Лист за пилата 216 x 30 мм, 60 запци	2 608 642 133

Сервисна служба и совети при користење

Сервисната служба їе одговори на Вашите прашања во врска со поправката и одржувањето на Валиот производ како и резервните делови. Експлозивен цртеж и информации за резервни делови їе најдете на: www.bosch-pt.com

Тимот за советување при користење на Bosch će ви помогне доколку имате прашања за нашите производи и опрема.

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Македонија

Д.Д.Електрис

Електричните апарати, опремата и амбалажите требада се отстранат на еколошки прифатлив начин.

Не ги фрлајте електричните апарати во домашната канта за губре!

Само за земји во рамки на ЕУ

Според Европската регулатива 2012/19/EU за електрични и електронски уреди и нивна национална употреба, електричните апарати што се вон употреба мора одделно да се собираат и да се рециклираат на еколошки прифатлив начин.

Се задржува правото на промена.

Srpski

Uputstva o sigurnosti
