| Technische Merkmale | Radial-Kapp-Gehrungssäge, Motorleistung 1600 W, Sägeblattdurchmesser 216 mm, Schnittkapazität bei 90° von 70 x 312 mm. |
|---|---|
| Anwendung | Ideal für präzise Schnitte von Holz, Platten und ähnlichen Materialien, geeignet für Tischler- und Heimwerkerarbeiten. |
| Wartung und Reparatur | Regelmäßig die Schärfe des Sägeblatts überprüfen, Sägespäne entfernen, bewegliche Teile bei Bedarf schmieren. |
| Sicherheit | Schutzbrille und Gehörschutz verwenden und darauf achten, dass die Hände während des Betriebs vom Sägeblatt ferngehalten werden. |
| Allgemeine Informationen | Gewicht 15,5 kg, Abmessungen 670 x 500 x 400 mm, 2 Jahre Garantie, Zubehör inklusive: Sägeblatt, Führungsschiene. |
Häufig gestellte Fragen - GCM 800 SJ BOSCH
Benutzerfragen zu GCM 800 SJ BOSCH
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Säge kostenlos im PDF-Format! Finden Sie Ihr Handbuch GCM 800 SJ - BOSCH und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GCM 800 SJ von der Marke BOSCH.
BEDIENUNGSANLEITUNG GCM 800 SJ BOSCH
de Originalbetriebsanleitung.
en Original instructions
fr Notice originale
es Manual original
at Manual original
1. Member Original
Deutsch......Seite 10
English Page 19
Français Page 28

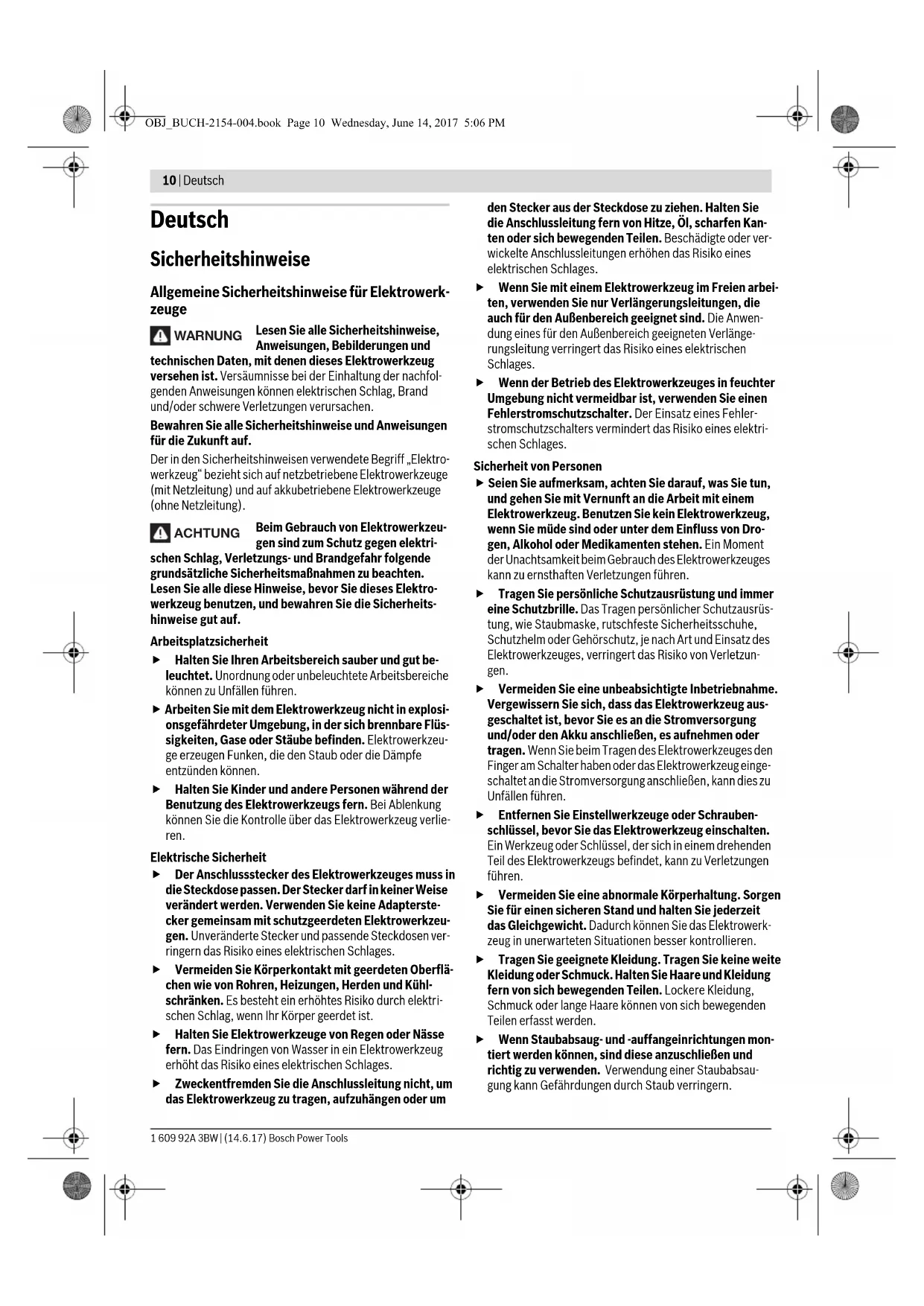

Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNING
Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).
ACHTUNG
Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.
Arbeitsplatzsicherheit
▶ Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
▶ Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
▶ Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
▶ Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
▶ Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
▶ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
▶ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
▶ Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
Deutsch | 11
▶ Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
Verwendung und Behandlung des Elektrowerkzeuges
Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
▶ Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
▶ Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
▶ Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Gehrungskappsägen
Gehrungskappsägen sind zum Schneiden von Holz oder holzartigen Produkten vorgesehen, sie können nicht zum Schneiden von Eisenwerkstoffen wie Stäben, Stangen, Schrauben usw. verwendet werden. Abrasiver Staub führt zum Blockieren von beweglichen Teilen wie der unteren Schutzhaube. Schneidfunken verbrennen die untere Schutzhaube, die Einlegeplatte und andere Kunststoffteile.
Fixieren Sie das Werkstück nach Möglichkeit mit Zwingen. Wenn Sie das Werkstück mit der Hand festhalten, müssen Sie Ihre Hand immer mindestens 100 mm von jeder Seite des Sägeblatts entfernt halten. Verwenden Sie diese Säge nicht zum Schneiden von Stücken, die zu klein sind, um sie einzuspannen oder mit der Hand zu halten. Wenn Ihre Hand zu nahe am Sägeblatt ist, besteht ein erhöhtes Verletzungsrisiko durch Kontakt mit dem Sägeblatt.
Das Werkstück muss unbeweglich sein und entweder festgespannt oder gegen den Anschlag und den Tisch gedrückt werden. Schieben Sie das Werkstück nicht in das Sägeblatt, und schneiden Sie nie „freihändig“. Lose oder sich bewegende Werkstücke könnten mit hoher Geschwindigkeit herausgeschleudert werden und zu Verletzungen führen.
Schieben Sie die Säge durch das Werkstück. Vermeiden Sie es, die Säge durch das Werkstück zu ziehen. Für einen Schnitt heben Sie den Sägekopf und ziehen ihn über das Werkstück, ohne zu schneiden. Dann schalten Sie den Motor ein, schwenken den Sägekopf nach unten und drücken die Säge durch das Werkstück. Bei ziehendem Schnitt besteht die Gefahr, dass das Sägeblatt am Werkstück aufsteigt und die Sägeblatteinheit dem Bediener gewaltsam entgegengeschleudert wird.
Kreuzen Sie nie die Hand über die vorgesehene Schnittlinie, weder vor noch hinter dem Sägeblatt. Abstützen des Werkstücks „mit gekreuzten Händen“, d.h. Halten des Werkstücks rechts neben dem Sägeblatt mit der linken Hand oder umgekehrt, ist sehr gefährlich.
▶ Greifen Sie bei rotierendem Sägeblatt nicht hinter den Anschlag. Unterschreiten Sie nie einen Sicherheitsabstand von 100 mm zwischen Hand und rotierendem Sägeblatt (gilt auf beiden Seiten des Sägeblatts, z. B. beim Entfernen von Holzabfällen). Die Nähe des rotierenden Sägeblatts zu Ihrer Hand ist möglicherweise nicht erkennbar, und Sie können schwer verletzt werden.
Prüfen Sie das Werkstück vor dem Schneiden. Wenn das Werkstück gebogen oder verzogen ist, spannen Sie es mit der nach außen gekrümmten Seite zum Anschlag. Stellen Sie immer sicher, dass entlang der Schnittlinie kein Spalt zwischen Werkstück, Anschlag und Tisch ist. Gebogene oder verzogene Werkstücke können sich verdrehen oder verlagern und ein Klemmen des rotierenden Sägeblatts beim Schneiden verursachen. Es dürfen keine Nägel oder Fremdkörper im Werkstück sein.
▶ Verwenden Sie die Säge erst, wenn der Tisch frei von Werkzeugen, Holzabfällen usw. ist; nur das Werkstück darf sich auf dem Tisch befinden. Kleine Abfälle, lose
12 | Deutsch
Holzstücke oder andere Gegenstände, die mit dem rotierenden Blatt in Berührung kommen, können mit hoher Geschwindigkeit weggeschleudert werden.
▶ Schneiden Sie jeweils nur ein Werkstück. Mehrfach gestapelte Werkstücke lassen sich nicht angemessen spannen oder festhalten und können beim Sägen ein Klemmen des Blatts verursachen oder verrutschen.
Sorgen Sie dafür, dass die Gehrungskappsäge vor Gebrauch auf einer ebenen, festen Arbeitsfläche steht. Eine ebene und feste Arbeitsfläche verringert die Gefahr, dass die Gehrungskappsäge instabil wird.
Planen Sie Ihre Arbeit. Achten Sie bei jedem Verstellen der Sägeblattneigung oder des Gehrungswinkels darauf, dass der verstellbare Anschlag richtig justiert ist und das Werkstück abstützt, ohne mit dem Blatt oder der Schutzhaube in Berührung zu kommen. Ohne die Maschine einzuschalten und ohne Werkstück auf dem Tisch ist eine vollständige Schnittbewegung des Sägeblatts zu simulieren, um sicherzustellen, dass es nicht zu Behinderungen oder der Gefahr des Schneidens in den Anschlag kommt.
Sorgen Sie bei Werkstücken, die breiter oder länger als die Tischoberseite sind, für eine angemessene Abstützung, z. B. durch Tischverlängerungen oder Sägeböcke. Werkstücke, die länger oder breiter als der Tisch der Gehrungskappsäge sind, können kippen, wenn sie nicht fest abgestützt sind. Wenn ein abgeschnittenes Stück Holz oder das Werkstück kippt, kann es die untere Schutzhaube anheben oder unkontrolliert vom rotierenden Blatt weggeschleudert werden.
Ziehen Sie keine anderen Personen als Ersatz für eine Tischverlängerung oder zur zusätzlichen Abstützung heran. Eine instabile Abstützung des Werkstücks kann zum Klemmen des Blatts führen. Auch kann sich das Werkstück während des Schnitts verschieben und Sie und den Helfer in das rotierende Blatt ziehen.
Das abgeschnittene Stück darf nicht gegen das rotierende Sägeblatt gedrückt werden. Wenn wenig Platz ist, z. B. bei Verwendung von Längsanschlägen, kann sich das abgeschnittene Stück mit dem Blatt verkeilen und gewaltsam weggeschleudert werden.
▶ Verwenden Sie immer eine Zwinge oder eine geeignete Vorrichtung, um Rundmaterial wie Stangen oder Rohre ordnungsgemäß abzustützen. Stangen neigen beim Schneiden zum Wegrollen, wodurch sich das Blatt „fest-beißen“ und das Werkstück mit Ihrer Hand in das Blatt gezogen werden kann.
▶ Lassen Sie das Blatt die volle Drehzahl erreichen, bevor Sie in das Werkstück schneiden. Dies verringert das Risiko, dass das Werkstück fortgeschleudert wird.
Wenn das Werkstück eingeklemmt wird oder das Blatt blockiert, schalten Sie die Gehrungskappsäge aus. Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, ziehen Sie den Netzstecker und/oder nehmen Sie den Akku heraus. Entfernen Sie anschließend das eingeklemmte Material. Wenn Sie bei einer solchen Blockierung weitersägen, kann es zum Verlust der Kontrolle oder zu Beschädigungen der Gehrungskappsäge kommen.
Lassen Sie nach beendetem Schnitt den Schalter los, halten Sie den Sägekopf unten und warten Sie den Stillstand des Blatts ab, bevor Sie das abgeschnittene Stück entfernen. Es ist sehr gefährlich, mit der Hand in die Nähe des auslaufenden Blatts zu reichen.
▶ Halten Sie Ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.
▶ Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.
▶ Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl). Solche Sägeblätter können leicht brechen.
▶ Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z. B. rautenförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.
Entfernen Sie niemals Schnittreste, Holzspäne o.Ä. aus dem Schnittbereich, während das Elektrowerkzeug läuft. Führen Sie den Werkzeugarm immer zuerst in die Ruheposition und schalten Sie das Elektrowerkzeug aus.
Fassen Sie das Sägeblatt nach dem Arbeiten nicht an, bevor es abgekühlt ist. Das Sägeblatt wird beim Arbeiten sehr heiß.
Symbole
Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen.
Symbole und ihre Bedeutung
- Kommen Sie mit Ihren Händen nicht in den Sägebereich, während das Elektrowerkzeug läuft. Beim Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.
▶ Tragen Sie eine Staubschutzmaske.
▶ Tragen Sie eine Schutzbrille.
- Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Deutsch | 13
Symbole und ihre Bedeutung
▶ Gefahrenbereich! Halten Sie möglichst Hände, Finger oder Arme von diesem Bereich fern.
Sägen von vertikalen Gehrungswinkeln:
Zum Verschieben der verstellbaren Anschlagschiene muss die mittlere Arretierschraube gelöst werden. Die beiden äußeren Befestigungsschrauben dürfen nicht gelöst werden!
216 mm
ø 30 mm
Beachten Sie die Abmessungen des Sägeblatts. Der Lochdurchmesser muss ohne Spiel zur Werkzeugspindel passen. Falls eine Verwendung von Reduzierstücken notwendig ist, achten Sie darauf, dass die Abmessungen des Reduzierstücks zur Stammblattdicke und zum Lochdurchmesser des Sägeblatts sowie zum Durchmesser der Werkzeugspindel passen. Verwenden Sie möglichst die mit dem Sägeblatt mitgelieferten Reduzierstücke.
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und Querschnitte mit geradem Schnittverlauf in Holz auszuführen. Dabei sind horizontale Gehrungswinkel von -47^ bis +47^ sowie vertikale Gehrungswinkel von 0^ bis 45^ möglich. Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sägen von Hart- und Weichholz sowie Span- und Faserplatten. Bei Verwendung von entsprechenden Sägeblättern ist das Sägen von Aluminiumprofilen und Kunststoff möglich.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf den Grafikseiten.
1 Bohrungen für Montage
2 Klemmschraube der Sägetischverlängerung
3 Sägetischverlängerung
4 Griffmulden
5 Skala für Gehrungswinkel (horizontal)
6 Verstellbare Anschlagschiene
7 Schraubzwinge
8 Anschlag für 45°-Gehrungswinkel (vertikal)
9 Anschlagschraube für 45°-Gehrungswinkel (vertikal)
10 Spanngriff für beliebige Gehrungswinkel (vertikal)
11 Feststellschraube der Zugvorrichtung
12 Zugvorrichtung
13 Spanauswurf
14 Spanabweiser
15 Ein-/Ausschalter
16 Handgriff
17 Arretierschalter zum Lösen des Werkzeugarms
18 Schutzhaube
19 Pendelschutzhaube
20 Gleitrolle
21 Anschlagschiene
22 Sägetisch
23 Einlegeplatte
24 Winkelanzeiger (horizontal)
25 Feststellknauf für beliebige Gehrungswinkel (horizontal)
26 Hebel für Gehrungswinkelvoreinstellung (horizontal)
27 Kippschutz
28 Einkerbungen für Standard-Gehrungswinkel
29 Spindelarretierung
30 Transportsicherung
31 Skala für Gehrungswinkel (vertikal)
32 Winkelanzeiger (vertikal)
33 Anschlagschraube für 0°-Gehrungswinkel (vertikal)
34 Anschlag für 0°-Gehrungswinkel (vertikal)
35 Innensechskantschlüssel (5 mm)/ Kreuzschlitzschraubendreher
36 Innensechskantschraube für Sägeblattbefestigung
37 Spannflansch
38 Innerer Spannflansch
39 Sägeblatt
40 Arretierschraube der verstellbaren Anschlagschiene
41 Bohrungen für Schraubzwinge
42 Gewindestange
43 Schrauben für Einlegeplatte
44 Schraube für Winkelanzeiger (vertikal)
45 Schraube für Winkelanzeiger (horizontal)
Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.
14 | Deutsch
Technische Daten
| Paneelsäge GCM 80 SJ | ||||
| GCM 800 SJ | ||||
| GCM 8000 SJ | ||||
| Sachnummer | ||||
| 3 601 M19 ... | ... 0... ... 06. | |||
| Nennaufnahmeleistung | W | 1 | 4 | 0 |
| Leerlaufdrehzahl | min-1 | 5500 | 5500 | |
| Anlaufstrombegrenzung | ● | ● | ||
| Gewicht entsprechend EPTA-Procedure 01:2014 | kg 14,1 | 14,1 | ||
| Schutzklasse | ☐ /II /II | ☐ | ||
Zulässige Werkstückmaße (maximal/minimal) siehe Seite 17.
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Maße für geeignete Sägeblätter
| Sägeblattdurchmesser | mm 216 | |
| Stammblattdicke | mm | 1,3-1,8 |
| max. Schnittbreite | mm | 3,3 |
| Bohrungsdurchmesser | mm | 30 |
Geräuschinformation
Geräuschemissionswerte ermittelt entsprechend EN 62841-3-9.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 93 dB(A); Schallleistungspegel 106 dB(A). Unsicherheit K=3 dB.
Gehörschutz tragen!
Der in diesen Anweisungen angegebene Geräuschemissionswert ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Geräuschemission.
Der angegebene Geräuschemissionswert repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Geräuschemissionswert abweichen. Dies kann die Geräuschemission über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Geräuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Geräuschemissionen über den gesamten Arbeitszeitraum deutlich reduzieren.
Montage
▶ Vermeiden Sie ein unabsichtliches Starten des Elektrowerkzeugs. Während der Montage und bei allen Arbeiten an dem Elektrowerkzeug darf der Netzstecker nicht an die Stromversorgung angeschlossen sein.
Lieferumfang
Prüfen Sie vor der Erstinbetriebnahme des Elektrowerkzeugs, ob alle unten aufgeführten Teile mitgeliefert wurden:
- Paneelsäge mit montiertem Sägeblatt
- Schraubzwinge 7
- Sägetischverlängerung 3 2x Klemmschraube 2, 2x Kreuzschlitzschraube als Aus- zieh-Sicherung 2 5 0
- Innensechskantschlüssel/Kreuzschlitzschraubendreher 35
Hinweis: Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen.
Vor dem weiteren Gebrauch des Elektrowerkzeugs müssen Sie Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersuchen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb zu gewährleisten.
Beschädigte Schutzvorrichtungen und Teile müssen Sie sachgerecht durch eine anerkannte Fachwerkstatt reparieren oder auswechseln lassen.
Sägetischverlängerungen montieren (siehe Bild A)
Der Sägetisch kann mithilfe der Sägetischverlängerungen 3 nach links und rechts vergrößert werden.
- Schieben Sie die Sägetischverlängerungen bis zum Anschlag durch die am Sägetisch vorgesehenen Bohrungen.
- Kippen Sie das Elektrowerkzeug, so dass Sie die mitgelieferten zwei Kreuzschlitzschrauben als Auszieh-Sicherung montieren können.
Schrauben Sie die Kreuzschlitzschrauben in die vorgesehenen Gewinde an den Sägetischverlängerungen 3 und ziehen Sie sie mit dem Kreuzschlitzschraubendreher 35 an.
- Kippen Sie das Elektrowerkzeug zurück und schrauben Sie die Klemmschrauben 2 zur Fixierung der Sägetischverlängerungen 3 in die dafür vorgesehenen Gewinde am Sägetisch 22.
Stationäre oder flexible Montage
Zur Gewährleistung einer sicheren Handhabung müssen Sie das Elektrowerkzeug vor dem Gebrauch auf eine ebene und stabile Arbeitsfläche (z. B. Werkbank) montieren.
Montage auf eine Arbeitsfläche (siehe Bild B1)
- Befestigen Sie das Elektrowerkzeug mit einer geeigneten Schraubverbindung auf der Arbeitsfläche. Dazu dienen die Bohrungen 1.
Montage auf einen Bosch-Arbeitstisch
Die GTA-Arbeitstische von Bosch bieten dem Elektrowerkzeug Halt auf jedem Untergrund durch höhenverstellbare Füße. Die Werkstückauflagen der Arbeitstische dienen der Unterstützung langer Werkstücke.
Lesen Sie alle dem Arbeitstisch beigefügten Warnhinweise und Anweisungen. Versäumnisse bei der Einhal-
Deutsch | 15
tung der Warnhinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben.
Bauen Sie den Arbeitstisch korrekt auf, bevor Sie das Elektrowerkzeug montieren. Einwandfreier Aufbau ist wichtig, um das Risiko eines Zusammenbrechens zu verhindern.
- Montieren Sie das Elektrowerkzeug in der Transportstellung auf den Arbeitstisch.
Flexible Aufstellung (nicht empfohlen!) (siehe Bild B2)
Sollte es in Ausnahmefällen nicht möglich sein, das Elektrowerkzeug auf eine ebene und stabile Arbeitsfläche zu montieren, können Sie es behelfsmäßig mit Kippschutz aufstellen.
▶ Ohne den Kippschutz steht das Elektrowerkzeug nicht sicher und kann besonders beim Sägen von maximalen Gehrungswinkeln kippen.
- Drehen Sie den Kippschutz 27 so weit hinein oder heraus, bis das Elektrowerkzeug gerade auf der Arbeitsfläche steht.
Staub-/Späneabsaugung
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.
- Benutzen Sie immer eine Staubabsaugung.
- Sorgen Sie für gute Belüftung des Arbeitsplatzes.
- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.
▶ Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden.
Die Staub-/Späneabsaugung kann durch Staub, Späne oder durch Bruchstücke des Werkstücks blockiert werden.
- Schalten Sie das Elektrowerkzeug aus und ziehen Sie den Netzstecker aus der Steckdose.
- Warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist.
- Ermitteln Sie die Ursache der Blockade und beheben Sie diese.
Fremdabsaugung
Zur Absaugung können Sie an den Spanauswurf 13 auch einen Staubsaugerschlauch ( 35 mm) anschließen.
- Verbinden Sie den Staubsaugerschlauch mit dem Spanauswurf 13.
Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.
Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.
Sägeblatt wechseln (sieheBilder C1-C4)
- Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei Berührung des Sägeblattes besteht Verletzungsgefahr.
Verwenden Sie nur Sägeblätter, deren maximal zulässige Geschwindigkeit höher ist als die Leerlaufdrehzahl Ihres Elektrowerkzeugs.
Verwenden Sie nur Sägeblätter, die den in dieser Betriebsanleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entsprechend gekennzeichnet sind.
Verwenden Sie nur Sägeblätter, die vom Hersteller dieses Elektrowerkzeugs empfohlen wurden und die für das Material, das Sie bearbeiten wollen, geeignet sind. Dies verhindert eine Überhitzung der Sägezähne beim Sägen.
Sägeblatt ausbauen
- Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
- Drehen Sie die Innensechskantschraube 36 mit dem Innensechskantschlüssel (5 mm) 35 und drücken Sie gleichzeitig die Spindelarretierung 29, bis diese einrastet.
- Halten Sie die Spindelarretierung 29 gedrückt und drehen Sie die Schraube 36 im Uhrzeigersinn heraus (Linksgewinde!).
- Nehmen Sie den Spannflansch 37 ab.
- Drücken Sie den Arretierschalter 17 und schwenken Sie die Pendelschutzhaube 19 bis zum Anschlag nach hinten.
- Halten Sie die Pendelschutzhaube in dieser Position und entnehmen Sie das Sägeblatt 39.
- Führen Sie die Pendelschutzhaube langsam wieder nach unten.
Sägeblatt einbauen
Falls erforderlich, reinigen Sie vor dem Einbau alle zu montierenden Teile.
- Drücken Sie den Arretierschalter 17, schwenken Sie die Pendelschutzhaube 19 bis zum Anschlag nach hinten und halten Sie sie in dieser Position.
- Setzen Sie das neue Sägeblatt auf den inneren Spannflansch 38.
Beachten Sie beim Einbau, dass die Schneiderichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der Pfeilrichtung auf der Schutzhaube übereinstimmt!
- Führen Sie die Pendelschutzhaube langsam wieder nach unten.
- Setzen Sie den Spannflansch 37 und die Schraube 36 auf. Drücken Sie die Spindelarretierung 29, bis diese einrastet, und ziehen Sie die Schraube gegen den Uhrzeigersinn fest.
Betrieb
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Transportsicherung (siehe Bild D)
Die Transportsicherung 30 ermöglicht Ihnen eine leichtere Handhabung des Elektrowerkzeugs beim Transport zu verschiedenen Einsatzorten.
16 | Deutsch
Elektrowerkzeug entsichern (Arbeitsstellung)
- Drücken Sie den Werkzeugarm am Handgriff 16 etwas nach unten, um die Transportsicherung 30 zu entlasten.
- Ziehen Sie die Transportsicherung 30 ganz nach außen.
- Führen Sie den Werkzeugarm langsam nach oben.
Elektrowerkzeug sichern (Transportstellung)
- Lösen Sie die Feststellschraube 11, falls diese angezogen ist. Ziehen Sie den Werkzeugarm ganz nach vorn und ziehen Sie die Feststellschraube wieder fest.
- Ziehen Sie zum Arretieren des Sägetischs 22 den Feststellknauf 25 an.
- Drücken Sie den Arretierschalter 17 und führen Sie den Werkzeugarm mit dem Handgriff 16 langsam nach unten.
- Führen Sie den Werkzeugarm so weit nach unten, bis sich die Transportsicherung 30 ganz nach innen drücken lässt.
Arbeitsvorbereitung
Anschlagschiene verschieben (siehe Bild E)
Beim Sägen von vertikalen Gehrungswinkeln müssen Sie die verstellbare Anschlagschiene 6 verschieben.
- Lösen Sie die Arretierschraube 40 mit dem mitgelieferten Innensechskantschlüssel 35. Die beiden äußeren Befestigungsschrauben dürfen nicht gelöst werden!
- Ziehen Sie die verstellbare Anschlagschiene 6 ganz nach außen.
- Ziehen Sie die Arretierschraube 40 wieder fest.
Nach dem Sägen der vertikalen Gehrungswinkel schieben Sie die verstellbare Anschlagschiene 6 wieder zurück (Arretierschraube 40 lösen; Anschlagschiene 6 ganz nach innen schieben; Arretierschraube wieder anziehen).
Sägetisch verlängern (siehe Bild F)
Lange Werkstücke müssen am freien Ende unterlegt oder abgestützt werden.
Der Sägetisch kann mithilfe der Sägetischverlängerungen 3 nach links und rechts vergrößert werden.
- Lösen Sie die Klemmschraube 2.
- Ziehen Sie die Sägetischverlängerung 3 bis zur gewünschten Länge nach außen.
- Zur Fixierung der Sägetischverlängerung ziehen Sie Klemmschraube 2 wieder an.
Werkstück befestigen (siehe Bild G)
Zur Gewährleistung einer optimalen Arbeitssicherheit müssen Sie das Werkstück immer festspannen.
Bearbeiten Sie keine Werkstücke, die zu klein zum Festspannen sind.
- Drücken Sie das Werkstück fest gegen die Anschlagschienen 6 und 21.
- Stecken Sie die mitgelieferte Schraubzwinge 7 in eine der dafür vorgesehenen Bohrungen 41.
- Passen Sie die Gewindestange 42 der Schraubzwinge der Werkstückhöhe an.
- Ziehen Sie die Gewindestange 42 fest an und fixieren Sie somit das Werkstück.
Gehrungswinkel einstellen
Zur Gewährleistung präziser Schnitte müssen Sie nach intensivem Gebrauch die Grundeinstellungen des Elektrowerkzeugs überprüfen und gegebenenfalls einstellen (siehe „Grundeinstellungen prüfen und einstellen“, Seite 18).
Ziehen Sie den Feststellknauf 25 vor dem Sägen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten.
Horizontale Gehrungswinkel einstellen (siehe Bild H)
Der horizontale Gehrungswinkel kann in einem Bereich von 47° (linksseitig) bis 47° (rechtsseitig) eingestellt werden.
- Lösen Sie den Feststellknauf 25, falls dieser angezogen ist.
- Ziehen Sie den Hebel 26 und drehen Sie den Sägetisch 22, bis der Winkelanzeiger 24 den gewünschten Gehrungswinkel anzeigt.
- Ziehen Sie den Feststellknauf 25 wieder an.
Zum schnellen und präzisen Einstellen von oft verwendeten Gehrungswinkeln sind am Sägetisch Einkerbungen 28 vorgesehen:
links rechts
0°
45^22,5^15^15^22,5^45^
- Lösen Sie den Feststellknauf 25, falls dieser angezogen ist.
- Ziehen Sie den Hebel 26 und drehen Sie den Sägetisch 22 bis zur gewünschten Einkerbung nach links oder rechts.
- Lassen Sie den Hebel wieder los. Der Hebel muss spürbar in die Einkerbung einrasten.
- Ziehen Sie den Feststellknauf 25 wieder an.
Vertikale Gehrungswinkel einstellen (siehe Bild I)
Der vertikale Gehrungswinkel kann in einem Bereich von 0° bis 45° eingestellt werden.
- Ziehen Sie die verstellbare Anschlagschiene 6 ganz nach außen.
- Lösen Sie den Spanngriff 10.
- Schwenken Sie den Werkzeugarm am Handgriff 16, bis der Winkelanzeiger 32 den gewünschten Gehrungswinkel anzeigt.
- Halten Sie den Werkzeugarm in dieser Stellung und ziehen Sie den Spanngriff 10 wieder fest.
Zum schnellen und präzisen Einstellen der Standardwinkel 0° und 45° sind am Gehäuse Endanschläge vorgesehen.
- Ziehen Sie die verstellbare Anschlagschiene 6 ganz nach außen.
- Lösen Sie den Spanngriff 10.
- Schwenken Sie dazu den Werkzeugarm am Handgriff 16 bis zum Anschlag 34 nach rechts (0°) oder bis zum Anschlag 8 nach links (45°).
- Ziehen Sie den Spanngriff 10 wieder fest.
Inbetriebnahme
Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit
Deutsch | 17
230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.
Einschalten (siehe Bild J)
Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es benutzen.
- Zur Inbetriebnahme drücken Sie den Ein-/Ausschalter 15 und halten ihn gedrückt.
Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter 15 nicht arretiert werden, sondern muss während des Betriebes ständig gedrückt bleiben.
Nur durch Drücken des Arretierschalters 17 kann der Werkzeugarm nach unten geführt werden.
- Z u m Sägen müssen Sie daher zusätzlich zum Betätigen des Ein-/Ausschalters 15 den Arretierschalter 17 drücken.
Ausschalten
- Zum Ausschalten lassen Sie den Ein-/Ausschalter 15 los.
Arbeitshinweise
Allgemeine Sägehinweise
Bei allen Schnitten müssen Sie zuerst sicherstellen, dass das Sägeblatt zu keiner Zeit die Anschlagschiene, Schraubzwingen oder sonstige Geräteteile berühren kann. Entfernen Sie eventuell montierte Hilfsanschläge oder passen Sie sie entsprechend an.
Sägen Sie nur Werkstoffe, die im bestimmungsgemäßen Gebrauch zugelassen sind.
Schützen Sie das Sägeblatt vor Schlag und Stoß. Setzen Sie das Sägeblatt keinem seitlichen Druck aus.
Bearbeiten Sie keine verzogenen Werkstücke. Das Werkstück muss immer eine gerade Kante zum Anlegen an die Anschlagschiene haben.
Stellen Sie sicher, dass die Pendelschutzhaube ordnungsgemäß funktioniert und sich frei bewegen kann. Beim Führen des Werkzeugarms nach unten, muss sich die Pendelschutzhaube öffnen. Beim Führen des Werkzeugarms nach oben, muss sich die Pendelschutzhaube über dem Sägeblatt wieder schließen und in der obersten Position des Werkzeugarms arretieren.
Position des Bedieners (siehe Bild K)
Stellen Sie sich nicht in einer Linie mit dem Sägeblatt vor das Elektrowerkzeug, sondern immer seitlich versetzt vom Sägeblatt. Damit ist Ihr Körper vor einem möglichen Rückschlag geschützt.
- Halten Sie Hände, Finger und Arme vom rotierenden Sägeblatt fern.
- Überkreuzen Sie Ihre Arme nicht vor dem Werkzeugarm.
Zulässige Werkstückmaße
Maximale Werkstücke:
| Gehrungswinkel Höhe x Breite [mm] | |
| horizontal vertikal | |
| 0° 0° | 70 x 270 |
| 45° 0° | 70 x 190 |
| 0° 45° | 45 x 270 |
Minimale Werkstücke (= alle Werkstücke, die mit der mitgelieferten Schraubzwinge 7 links oder rechts vom Sägeblatt festgespannt werden können): 100 x 40 mm (Länge x Breite)
max. Schnitttiefe (0°/0°): 70 mm
Einlegeplatten auswechseln (siehe Bild L)
Die roten Einlegeplatten 23 können nach längerem Gebrauch des Elektrowerkzeugs verschleiben.
Wechseln Sie defekte Einlegeplatten aus.
- Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
- Schrauben Sie die Schrauben 43 mit einem Innensechskantschlüssel (4 mm) heraus und entnehmen Sie die alten Einlegeplatten.
- Legen Sie die neue rechte Einlegeplatte ein.
- Schrauben Sie die Einlegeplatte mit den Schrauben 43 möglichst weit rechts an, sodass auf der ganzen Länge der möglichen Zugbewegung das Sägeblatt nicht mit der Einlegeplatte in Berührung kommt.
- Wiederholen Sie die Arbeitsschritte analog für die neue linke Einlegeplatte.
Sägen
Ziehen Sie den Feststellknauf 25 vor dem Sägen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten.
Sägen ohne Zugbewegung (Kappen) (siehe Bild M)
- Für Schnitte ohne Zugbewegung (kleine Werkstücke) lösen Sie die Feststellschraube 11, falls diese angezogen ist. Schieben Sie den Werkzeugarm bis zum Anschlag in Richtung Anschlagschienen 6 und 21 und ziehen Sie die Feststellschraube 11 wieder an.
- Stellen Sie den gewünschten horizontalen und/oder vertikalen Gehrungswinkel ein.
- Drücken Sie das Werkstück fest gegen die Anschlagschienen 6 und 21.
- Spannen Sie das Werkstück entsprechend den Abmessungen fest.
- Schalten Sie das Elektrowerkzeug ein.
- Drücken Sie den Arretierschalter 17 und führen Sie den Werkzeugarm mit dem Handgriff 16 langsam nach unten.
- Sägen Sie das Werkstück mit gleichmäßigem Vorschub durch.
- Schalten Sie das Elektrowerkzeug aus und warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist.
- Führen Sie den Werkzeugarm langsam nach oben.
Sägen mit Zugbewegung
- Für Schnitte mithilfe der Zugvorrichtung 12 (breite Werkstücke) lösen Sie die Feststellschraube 11, falls diese angezogen ist.
- Stellen Sie den gewünschten horizontalen und/oder vertikalen Gehrungswinkel ein.
- Drücken Sie das Werkstück fest gegen die Anschlagschienen 6 und 21.
- Spannen Sie das Werkstück entsprechend den Abmessungen fest.
- Ziehen Sie den Werkzeugarm soweit von den Anschlagschienen 6 und 21 weg, bis das Sägeblatt vor dem Werkstück ist.
18 | Deutsch
- Schalten Sie das Elektrowerkzeug ein.
- Drücken Sie den Arretierschalter 17 und führen Sie den Werkzeugarm mit dem Handgriff 16 langsam nach unten.
- Drücken Sie nun den Werkzeugarm in Richtung Anschlagschienen 6 und 21 und sägen Sie das Werkstück mit gleichmäßigem Vorschub durch.
- Schalten Sie das Elektrowerkzeug aus und warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist.
- Führen Sie den Werkzeugarm langsam nach oben.
Sonderwerkstücke
Beim Sägen von gebogenen oder runden Werkstücken müssen Sie diese besonders gegen Verrutschen sichern. An der Schnittlinie darf kein Spalt zwischen Werkstück, Anschlagschiene und Sägetisch entstehen.
Falls erforderlich, müssen Sie spezielle Halterungen anfertigen.
Grundeinstellungen prüfen und einstellen
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Zur Gewährleistung präziser Schnitte müssen Sie nach intensivem Gebrauch die Grundeinstellungen des Elektrowerkzeugs überprüfen und gegebenenfalls einstellen.
Dazu benötigen Sie Erfahrung und entsprechendes Spezialwerkzeug.
Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus.
Standard-Gehrungswinkel 0° (vertikal) einstellen
- Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
- Drehen Sie den Sägetisch 22 bis zur Einkerbung 28 für 0°. Der Hebel 26 muss spürbar in die Einkerbung einrasten.
Überprüfen: (siehe Bild N1)
- Stellen Sie eine Winkellehre auf 90° ein und stellen Sie sie auf den Sägetisch 22.
Der Schenkel der Winkellehre muss mit dem Sägeblatt 39 auf der ganzen Länge bündig sein.
Einstellen: (siehe Bild N2)
- Lösen Sie den Spanngriff 10.
- Lösen Sie die Kontermutter der Anschlagschraube 33 mit einem handelsüblichen Ring- oder Gabelschlüssel (10 mm).
- Drehen Sie die Anschlagschraube so weit ein oder heraus, bis der Schenkel der Winkellehre mit dem Sägeblatt auf der ganzen Länge bündig ist.
- Ziehen Sie den Spanngriff 10 wieder fest.
- Danach ziehen Sie die Kontermutter der Anschlagschraube 33 wieder fest.
Falls der Winkelanzeiger 32 nach dem Einstellen nicht in einer Linie mit der 0°-Marke der Skala 31 ist, lösen Sie die Schraube 44 mit einem handelsüblichen Kreuzschlitzschraubendreher und richten den Winkelanzeiger entlang der 0°-Marke aus.
Standard-Gehrungswinkel 45° (vertikal) einstellen
- Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
- Drehen Sie den Sägetisch 22 bis zur Einkerbung 28 für 0°. Der Hebel 26 muss spürbar in die Einkerbung einrasten.
- Lösen Sie den Spanngriff 10 und schwenken Sie den Werkzeugarm am Handgriff 16 bis zum Anschlag nach links (45°).
Überprüfen: (siehe Bild O1)
- Stellen Sie eine Winkellehre auf 45° ein und stellen Sie sie auf den Sägetisch 22.
Der Schenkel der Winkellehre muss mit dem Sägeblatt 39 auf der ganzen Länge bündig sein.
Einstellen: (siehe Bild O2)
- Lösen Sie den Spanngriff 10.
- Lösen Sie die Kontermutter der Anschlagschraube 9 mit einem handelsüblichen Ring- oder Gabelschlüssel (10 mm).
- Drehen Sie die Anschlagschraube so weit ein oder heraus, bis der Schenkel der Winkellehre mit dem Sägeblatt auf der ganzen Länge bündig ist.
- Ziehen Sie den Spanngriff 10 wieder fest.
- Danach ziehen Sie die Kontermutter der Anschlagschraube 9 wieder fest.
Falls der Winkelanzeiger 32 nach dem Einstellen nicht in einer Linie mit der 45°-Marke der Skala 31 ist, überprüfen Sie zuerst noch einmal die 0°-Einstellung für den Gehrungswinkel und den Winkelanzeiger. Dann wiederholen Sie die Einstellung des 45°-Gehrungswinkels.
Winkelanzeiger (horizontal) ausrichten (siehe Bild P)
- Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
- Drehen Sie den Sägetisch 22 bis zur Einkerbung 28 für 0°. Der Hebel 26 muss spürbar in die Einkerbung einrasten.
Überprüfen:
Der Winkelanzeiger 24 muss in einer Linie mit der 0°-Marke der Skala 5 sein.
Einstellen:
- Lösen Sie die Schraube 45 mit einem Kreuzschlitzschraubendreher und richten Sie den Winkelanzeiger entlang der 0^ -Marke aus.
- Ziehen Sie die Schraube wieder fest.
Transport (siehe Bild Q)
Vor einem Transport des Elektrowerkzeugs müssen Sie folgende Schritte durchführen:
- Lösen Sie die Feststellschraube 11, falls diese angezogen ist. Ziehen Sie den Werkzeugarm ganz nach vorn und ziehen Sie die Feststellschraube wieder fest.
- Bringen Sie das Elektrowerkzeug in Transportstellung.
- Entfernen Sie alle Zubehörteile, die nicht fest an dem Elektrowerkzeug montiert werden können. Legen Sie unbenutzte Sägeblätter zum Transport, wenn möglich, in einen geschlossenen Behälter.
- Greifen Sie zum Anheben oder Transportieren in die Griffmulden 4 seitlich am Sägetisch 22.
▶ Verwenden Sie beim Transportieren des Elektrowerkzeuges nur die Transportvorrichtungen und niemals die Schutzvorrichtungen.
Wartung und Service
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststel-
English | 19
le für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.
Reinigung
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.
Die Pendelschutzhaube muss sich immer frei bewegen und selbstständig schließen können. Halten Sie deshalb den Bereich um die Pendelschutzhaube stets sauber.
Entfernen Sie nach jedem Arbeitsgang Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel.
Reinigen Sie regelmäßig die Gleitrolle 20.
Zubehör
| Sachnummer |
| Schraubzwinge 1 609 B04 224 |
| Einlegeplatten 1 609 B05 242 |
| Staubbeutel 1 609 B05 010 |
| Sägeblätter für Holz und Plattenmaterialien, Paneele und Leisten |
| Sägeblatt 216 x 30 mm, 48 Zähne 2 608 640 641 |
| Sägeblätter für Kunststoff und Nichteisenmetalle |
| Sägeblatt 216 x 30 mm, 80 Zähne 2 608 640 447 |
| Sägeblätter für alle Laminatfußbodenarten |
| Sägeblatt 216 x 30 mm, 60 Zähne 2 608 642 133 |
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.
www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040460
Fax: (0711) 40040461
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Anwendungsberatung: Tel.: (0711) 40040460
Fax: (0711) 40040462
E-Mail: kundenberatung.ew@de.bosch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: Aftersales.Service@de.bosch.com
Luxemburg
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-Mail: outillage.gereedschap@be.bosch.com
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Änderungen vorbehalten.
English
Safety Notes
19 Pendelbeschermkap
20 Glijrol
21 Aanslagrail
22 Zaagtafel
23 Inlegplaat
24 Hoekaanduiding (horizontaal)
Sopivien sahanterien mitat
Tel.: +420 519 305700
Fax: +420 519 305705
E-Mail: servis.naradi@cz.bosch.com
www.bosch.cz
Zpracování odpadů
Tel.: +40 21 405 7541
Fax: +40 21 233 1313
E-Mail: BoschServiceCenter@ro.bosch.com
www.bosch-pt.ro
Moldova
RIALTO-STUDIO S.R.L.
Piata Cantemir 1, etajul 3, Centrul comercial TOPAZ
2069 Chisinau
210|Български
Tel.: +373 22 840050/840054
Fax: +373 22 840049
Email: info@rialto.md
Eliminare
E-Mail: RBKN-bsc@hr.bosch.com
www.bosch.hr
Bosnia
Elektro-Servis Vl. Mehmed Nalić
Dzemala Bijedića bb
71000 Sarajevo
Tel./Fax: +387 33454089
E-Mail: bosch@bih.net.ba
Zbrinjavanje
Električni alat, pribor i ambalažu treba dovesti na ekološki pri-hvatljivu ponovnu primjenu.
Električne alate ne bacajte u kućni otpad!
