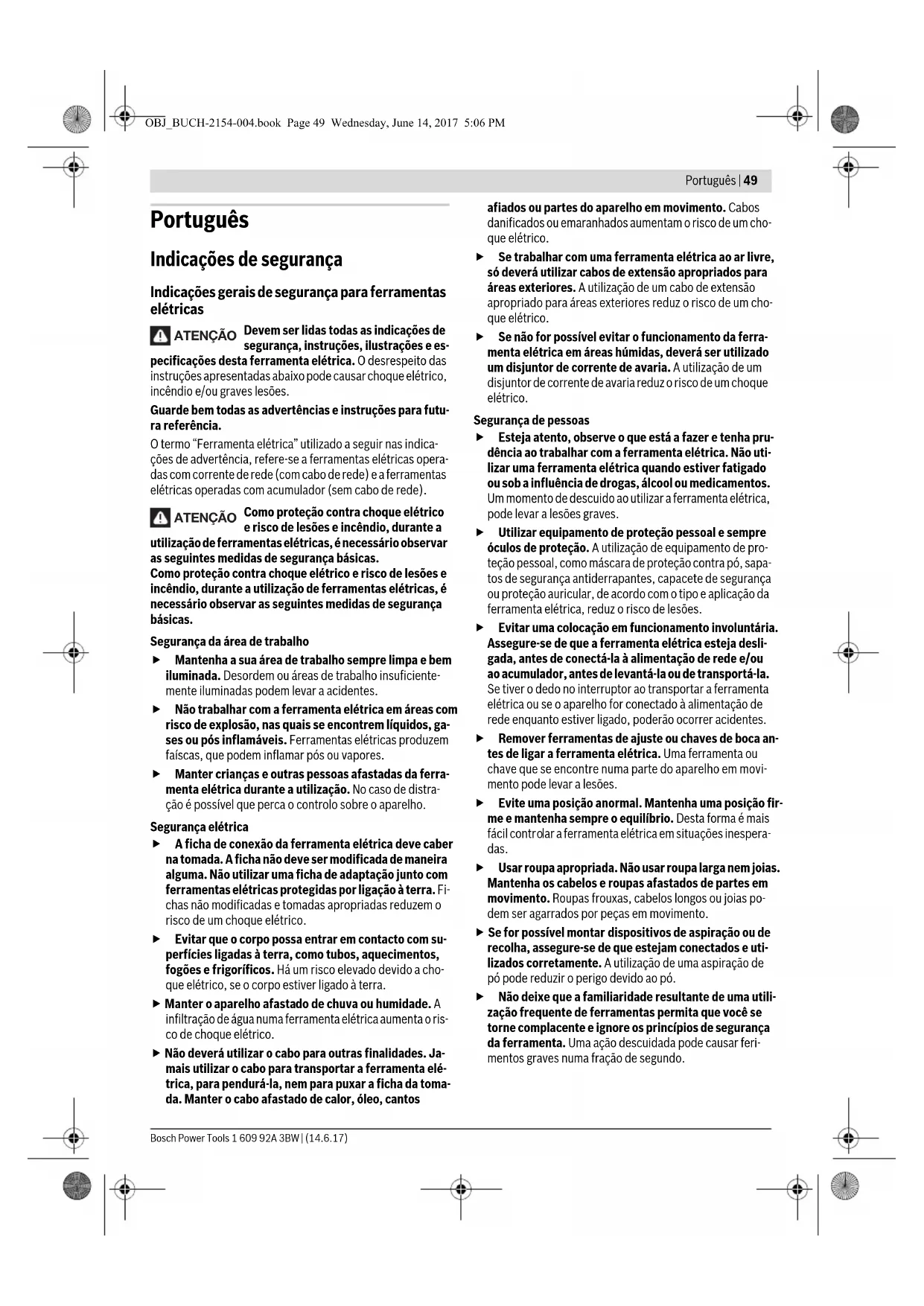

lar a ferramenta elétrica em situações inespera- das. Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os cabelos e roupas afastados de partes em movimento. Roupas frouxas, cabelos longos ou joias po- dem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e uti- lizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. Não deixe que a familiaridade resultante de uma utili- zação frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar feri- mentos graves numa fração de segundo. ATENÇÃO ATENÇÃO OBJ_BUCH-2154-004.book Page 49 Wednesday, June 14, 2017 5:06 PM50 | Português 1 609 92A 3BW | (14.6.17) Bosch Power Tools Utilização e manuseio cuidadoso de ferramentas elétricas Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. Não utilizar uma ferramenta elétrica com um interrup- tor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada, é perigosa e deve ser repa- rada. Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da fer- ramenta elétrica. Guardar ferramentas elétricas não utilizadas fora do al- cance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não te- nham lido estas instruções, utilizem o aparelho. Ferra- mentas elétricas são perigosas se forem utilizadas por pes- soas inesperientes. Tratar a ferramenta elétrica e os acessórios com cuida- do. Controlar se as partes móveis do aparelho funcio- nam perfeitamente e não emperram, e se há peças que- bradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insufi- ciente de ferramentas elétricas. Manter as ferramentas de corte afiadas e limpas. Ferra- mentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e po- dem ser conduzidas com maior facilidade. Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Conside- rar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas a não ser as aplicações previstas, pode levar a situações pe- rigosas. Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o ma- nuseio e controle seguros da ferramenta em situações inesperadas. Serviço Só permita que o seu aparelho seja reparado por pesso- al especializado e qualificado e só com peças de reposi- ção originais. Desta forma é assegurado o funcionamento seguro do aparelho. Indicações de segurança para serras de corte e de meia-esquadria As serras de meia-esquadria destinam-se ao corte de produtos de madeira ou semelhantes a madeira e não podem ser usadas com discos abrasivos de corte para cortar material ferroso como barras, varas, tachas, etc. O pó abrasivo causa o emperramento de peças móveis co- mo p. ex. a proteção inferior. As faíscas resultantes do cor- te abrasivo queimam a proteção inferior, o entalhe ou ou- tras partes de plástico. Sempre que possível, use grampos para segurar a peça a ser trabalhada. Ao segurar a peça a ser trabalhada com a mão, mantenha sempre a mão pelo menos 100 mm afastada de cada lado do disco de serra. Não utilize esta serra para cortar peças que são demasiado peque- nas para serem presas de forma segura com grampos ou com a mão. Se a sua mão estiver demasiado próxima do disco de serra, existe um risco elevado de ferimentos através do contacto com disco de serra. A peça a ser trabalhada tem de estar imóvel e fixa ou ser pressionada contra o batente e a mesa. Não empur- re a peça a ser trabalhada para o disco de serra, nem nunca corte em modo “mãos livres”. As peças soltas ou móveis podem ser ejetadas a alta velocidade e causar feri- mentos. Desloque a serra pela peça a ser trabalhada. Evite pu- xar a serra através da peça a ser trabalhada. Para fazer um corte, levante a cabeça da serra e puxe-a por cima da peça a ser trabalhada sem a cortar. Depois ligue o motor, baixe a cabeça da serra e pressione a serra con- tra a peça a ser trabalhada. Ao efetuar um corte a puxar, existe o perigo de o disco de serra subir a peça e fazer com que a unidade do disco de serra seja projetada com violên- cia contra o utilizador. Nunca passe a mão sobre a linha de corte pretendida, nem atrás do disco de serra. Segurar a peça com as “mãos cruzadas”, ou seja, segurar a peça à direita do disco de corte com a mão esquerda ou vice-versa é muito perigoso. Nunca introduza as mãos atrás do batente, nem desres- peite a distância de segurança de 100 mm entre a mão e o disco de serra em rotação (aplica-se a ambos os la- dos do disco de serra, p. ex. para retirar aparas de ma- deira. A proximidade entre o disco de serra em rotação e a sua mão pode não ser tão percetível e pode magoar-se se- riamente. Verifique a peça a ser trabalhada antes de efetuar o corte. Se a peça a trabalhar estiver arqueada ou empe- nada, fixe-a com a face arqueada virada para o batente. Certifique-se sempre de que não existe uma folha entre a peça, o batente e a mesa ao longo da linha de corte. As peças arqueadas ou empenadas podem virar-se ou emper- rar e causar o bloqueio do disco de corte. A peça a ser tra- balhada deve estar livre de pregos e objetos estranhos. Utilize a serra só depois de a mesa estar livre de ferra- mentas, aparas, etc., apenas pode estar a peça a ser trabalhada em cima da mesa. Pequenos desperdícios, peças de madeira soltas ou outros objetos que entrem em contacto com o disco de serra podem ser ejetados a alta velocidade. Corte apenas uma peça de cada vez. Não é possível fixar ou segurar adequadamente peças empilhadas e as mes- mas podem causar um bloqueio do disco ou escorregar. Assegure-se de que a serra de meia-esquadria está montada numa base fixa e estável antes de a utilizar. Uma base fixa e estável reduz o risco de a serra de meia-es- quadria se tornar instável. OBJ_BUCH-2154-004.book Page 50 Wednesday, June 14, 2017 5:06 PMPortuguês | 51 Bosch Power Tools 1 609 92A 3BW | (14.6.17) Planeie o seu trabalho. Cada vez que alterar a inclina- ção do disco de serra ou o ângulo de meia-esquadria, certifique-se de que o batente ajustável está ajustado corretamente, para apoiar a peça, e de que não interfe- re com o disco ou o sistema de proteção. Sem ligar a fer- ramenta e sem peça na mesa, mova o disco de serra simu- lando um corte completo para assegurar que não vai haver qualquer interferência ou perigo de cortar o batente. No caso de peças mais largas ou compridas do que a mesa, providencie um suporte adequado através de ex- tensões ou cavaletes, etc. Peças mais largas ou compri- das do que a mesa podem tombar quando não estão bem apoiadas. Se uma peça cortada ou a peça a ser trabalhada tombar, ela pode levantar a proteção inferior ou ser ejeta- da descontroladamente pelo disco de serra. Não peça a outra pessoa para servir de extensão de me- sa ou de suporte adicional. Um suporte instável para a peça a ser trabalhada pode bloquear o disco de serra ou o deslocamento da peça durante a operação, fazendo com que o operador e a pessoa que está a ajudar sejam puxados para o disco. A peça cortada não pode ser ejetada nem pressionada contra o disco de serra em rotação sob qualquer cir- cunstância. Em caso de pouco espaço, p. ex. ao usar ba- tentes de comprimento, a peça cortada pode emperrar no disco e ser ejetada com violência. Utilize sempre um grampo ou um dispositivo de fixação adequado para apoiar adequadamente material redon- do como barras e tubos. As barras têm tendência a rolar durante o corte, fazendo com que o disco “emperre” e que a peça com a sua mão seja puxada para o disco. Deixe que o disco alcance a velocidade plena antes de começar a cortar a peça. Isto reduz o risco de a peça ser ejetada. Se a peça ficar entalada ou o disco bloqueado, desligue a serra de meia-esquadria. Espere até que todas as par- tes móveis parem e desligue a ficha da tomada e/ou re- tire o acumulador. Depois retire o material entalado. Continuar a serrar com uma peça entalada pode causar perda de controlo ou danos na serra de meia-esquadria. Depois de terminado o corte, solte o interruptor, man- tenha a cabeça da serra em baixo e espere que o disco pare antes de remover a peça cortada. É muito perigoso colocar a mão próxima do disco a parar de rodar. Manter o seu local de trabalho limpo. Misturas de mate- rial são especialmente perigosas. Pó de metal leve pode queimar ou explodir. Não utilizar lâminas de serra embotadas, rachadas, em- penadas ou danificadas. Lâminas de serra com dentes embotados ou incorretamente alinhados causam um atrito maior, um contragolpe e emperram devido à fenda de cor- te apertada. Não utilizar lâminas de serra de aço de alta liga para tra- balhos rápidos (aço HSS). Estas lâminas de serra podem quebrar facilmente. Utilizar sempre lâminas de serra do tamanho correto e com orifício de admissão apropriado (p. ex. em forma de losango ou redondo). Lâminas de serra não apropria- das para as peças de montagem da lâmina funcionam de- sequilibradamente e levam à perda de controlo. Jamais remover resíduos de corte, aparas ou objetos semelhantes da área de corte, enquanto a ferramenta elétrica estiver a funcionar. Sempre conduzir primeira- mente o braço da ferramenta para a posição de repouso e desligar a ferramenta. Jamais tocar na lâmina de serra após terminar o traba- lho, antes que possa esfriar. A lâmina de serra torna-se extremamente quente durante o trabalho. Símbolos Os seguintes símbolos podem ser importantes para a utiliza- ção da sua ferramenta elétrica. Os símbolos e os seus signifi- cados devem ser memorizados. A interpretação correta dos símbolos facilita a utilização segura e aprimorada da ferra- menta elétrica. Símbolos e seus significados Manter as suas mãos afastadas da área de corte enquanto a ferramenta elétrica estiver em funcionamento. Há perigo de lesões se houver contacto com a lâmina de serra. Usar uma máscara de proteção con- tra pó. Usar óculos de proteção. Usar proteção auricular. Ruídos po- dem provocar a surdez. Área perigosa! Manter as mãos, os dedos e os braços afastados desta área. Serrar ângulos de meia-esquadria ver- ticais: Para deslocar o carril limitador, é neces- sário soltar o parafuso de travamento. Os dois parafusos de fixação exteriores não podem ser soltos! OBJ_BUCH-2154-004.book Page 51 Wednesday, June 14, 2017 5:06 PM52 | Português 1 609 92A 3BW | (14.6.17) Bosch Power Tools Descrição do produto e da potência Devem ser lidas todas as indicações de ad- vertência e todas as instruções. O desres- peito das advertências e instruções apresenta- das abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Utilização conforme as disposições A ferramenta é destinada à utilização como aparelho estacio- nário, para cortes longitudinais e transversais, retos, em ma- deira. Há a possibilidade de ângulos de meia-esquadria hori- zontais de –47° a +47°, assim como ângulos de meia- esquadria verticais de 0° a 45°. A ferramenta elétrica foi projetada com uma potência apro- priada para serrar madeira dura e macia, assim como painéis de partículas e painéis de fibras. Utilizando as respetivas lâminas de serra é possível serrar perfis de alumínio e de plástico. Componentes ilustrados A numeração dos componentes ilustrados refere-se à apre- sentação da ferramenta elétrica na página de esquemas. 1 Orifícios para montagem 2 Parafuso de fixação da extensão da mesa de serra 3 Alongamento da mesa de trabalho 4 Cavidades de pega 5 Escala para ângulo de meia-esquadria (horizontal) 6 Carril limitador móvel 7 Sargento 8 Limitador para ângulo de meia-esquadria 45° (vertical) 9 Parafuso limitador para ângulo de meia-esquadria de 45° (vertical) 10 Punho de aperto para qualquer ângulo de meia-esqua- dria (vertical) 11 Parafuso de fixação do dispositivo de tração 12 Dispositivo de tração 13 Expulsão de aparas 14 Proteção contra aparas 15 Interruptor de ligar-desligar 16 Punho 17 Interruptor de travamento para soltar o braço da ferra- menta 18 Capa de proteção 19 Capa de proteção pendular 20 Rolo de deslize 21 Carril limitador 22 Mesa para serrar 23 Placa de alimentação 24 Indicador de ângulo (horizontal) 25 Manípulo de fixação para qualquer ângulo de meia-es- quadria (horizontal) 26 Alavanca para pré-ajuste do ângulo de meia-esquadria (horizontal) 27 Proteção contra queda 28 Ranhuras para ângulos de meia-esquadria padrões 29 Bloqueio do fuso 30 Proteção para o transporte 31 Escala para ângulo de meia-esquadria (vertical) 32 Indicador de ângulo (vertical) 33 Parafuso limitador para ângulo de meia-esquadria de 0° (vertical) 34 Limitador para ângulo de meia-esquadria 0° (vertical) 35 Chave de sextavado interior (5 mm)/chave de fenda em cruz 36 Parafuso de sextavado interior para fixação da lâmina de serra 37 Flange de aperto 38 Flange de aperto interior 39 Lâmina de serra 40 Parafuso de travamento do carril limitador móvel 41 Orifícios para sargentos 42 T irante roscado 43 Par afusos para a placa de alimentação 44 Parafuso para indicador de ângulo (vertical) 45 Parafuso para indicador de ângulo (horizontal) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Informação sobre ruídos Os valores de emissão de ruído determinados de acordo com EN 62841-3-9. O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 93 dB(A); Nível de potência acústi- ca 106 dB(A). Incerteza K=3 dB. Usar proteção auricular! O nível de emissões sonoras indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado e pode ser utilizado para a comparação de apa- relhos. Ele também é apropriado para uma avaliação provisó- ria da emissão sonora. O nível de emissões sonoras indicado representa as aplica- ções principais da ferramenta elétrica. Se a ferramenta elétri- Observe as dimensões do disco de serra. Não deve haver folga entre o diâmetro do orifício e o fuso da ferramenta. Se for ne- cessária a utilização de peças redutoras, certifique-se de que as dimensões da pe- ça redutora são adequadas para a espes- sura da base do disco e ao diâmetro do fu- ro do disco de serra, assim como o diâmetro do fuso da ferramenta. Se possí- vel, use a peça redutora fornecida junto com o disco de serra. Símbolos e seus significados

OBJ_BUCH-2154-004.book Page 52 Wednesday, June 14, 2017 5:06 PMPortuguês | 53 Bosch Power Tools 1 609 92A 3BW | (14.6.17) ca for utilizada para outras aplicações, com outras ferramen- tas de trabalho ou com manutenção insuficiente, é possível que o nível de emissões sonoras seja diferente. Isto pode au- mentar sensivelmente a emissão sonora para o período com- pleto de trabalho. Para uma estimação exata da emissão sonora, também deve- riam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto po- de reduzir a emissão sonora durante o completo período de trabalho. Dados técnicos Montagem Evitar um arranque involuntário da ferramenta elétri- ca. A ficha de rede não deve estar conectada à alimen- tação de rede durante a montagem e durante todos tra- balhos na ferramenta elétrica. Volume de fornecimento Antes de colocar a ferramenta elétrica em funcionamento pe- la primeira vez, deverá verificar se todas as peças especifica- das abaixo foram fornecidas: – Serra de painéis com lâmina de serra montada –Sargento 7 – Extensão da mesa de trabalho 3 2 parafusos de aperto 2, 2 parafusos de fenda em cruz co- mo proteção contra extração – Chave de sextavado interior/chave de fenda em cruz 35 Nota: Verificar se a ferramenta elétrica apresenta danos. Antes de utilizar a ferramenta elétrica, deverá controlar cui- dadosamente todos os dispositivos de proteção e peças leve- mente danificadas e verificar se estão funcionando correta- mente. Controlar se as peças móveis funcionam perfeitamente e não emperram, ou se há peças danificadas. Todas as peças devem ser montadas corretamente e corres- ponder a todas exigências, para que seja assegurado um fun- cionamento impecável. Dispositivos de segurança e peças danificados devem ser de- vidamente reparados ou substituídos por uma oficina espe- cializada. Montar a extensão da mesa de serra (veja figura A) A mesa de serra pode ser ampliada, para a esquerda e para a direita, com ajuda da extensão da mesa de serra 3. – Empurre os prolongamentos até ao batente através dos fu- ros na mesa de serrar. – Incline a ferramenta elétrica de forma a que os dois parafu- sos de fenda em cruz fornecidos possam ser montados co- mo proteção contra extração. Aperte os parafusos de fenda em cruz nas respetivas ros- cas nos prolongamentos da mesa de serrar 3 e aperte-os com uma chave de fendas 35. – Incline a ferramenta elétrica para trás e aperte os parafu- sos de aperto 2 para fixar os prolongamentos da mesa de serrar 3 nas respetivas roscas na mesa de serrar 22. Montagem estacionária ou flexível Para assegurar um manuseio seguro, é necessário que, antes da utilização, a ferramenta elétrica seja montada sobre uma superfície de trabalho plana e estável (p. ex. bancada de trabalho). Montagem numa superfície de trabalho (veja figura B1) – Fixar a ferramenta elétrica à superfície de trabalho com uma união roscada apropriada. Para tal servem os orifícios

Montagem a uma mesa de trabalho Bosch As mesas de trabalho GTA da Bosch oferecem firmeza à ferra- menta elétrica, sobre qualquer solo, devido aos pés de altura ajustável. As mesas de trabalho possuem bases de apoio para o apoio de peças longas. Ler todas as indicações de advertência e instruções fornecidas com a mesa de trabalho. O desrespeito das indicações de advertência e das instruções pode causar choque elétrico, queimaduras e/ou graves lesões. Montar corretamente a mesa de trabalho, antes de montar a ferramenta elétrica. É importante que a monta- gem seja perfeita, para evitar o risco de desmoronamento. – Montar a ferramenta elétrica na posição de transporte so- bre a mesa de trabalho. Instalação flexível (não recomendada!) (veja figura B2) Se excecionalmente não for possível montar a ferramenta elé- trica sobre uma superfície de trabalho plana e firme, poderá instalá-la provisoriamente com uma proteção contra queda. Serra para painéis GCM 80 SJ GCM 800 SJ GCM 8000 SJ N.° do produto 3 601 M19 ...

Potência nominal consumida W14001250 N.° de rotações em ponto morto rpm 5500 5500 Limitação de corrente de arranque

Peso conforme EPTA- Procedure 01:2014 kg 14,1 14,1 Classe de proteção /II /II Admissíveis dimensões da peça a ser trabalhada (máximo/mínimo), ve- ja página 56. As indicações valem para tensões nominais [U] de 230 V. Estas indica- ções podem variar dependendo de tensões inferiores e dos modelos es- pecíficos dos países. Medidas de lâminas de serra apropriadas Diâmetro da lâmina de serra mm 216 Espessura da lâmina mestre mm 1,3–1,8 Largura de corte máx. mm 3,3 Diâmetro do orifício mm 30 OBJ_BUCH-2154-004.book Page 53 Wednesday, June 14, 2017 5:06 PM54 | Português 1 609 92A 3BW | (14.6.17) Bosch Power Tools Sem a proteção contra queda, a ferramenta elétrica não está segura e pode tombar, especialmente ao ser- rar com máximos ângulos de meia-esquadria. – Atarraxar ou desatarraxar a proteção contra queda 27 até a ferramenta elétrica estar reta sobre a superfície de traba- lho. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chum- bo, alguns tipos de madeira, minerais e metais, podem ser no- civos à saúde. O contacto ou a inalação dos pós pode provo- car reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são con- siderados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cro- mato, preservadores de madeira). Material que contém as- besto só deve ser processado por pessoal especializado. – Utilizar sempre uma aspiração de pó. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respirató- ria com filtro da classe P2. Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país. Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição. A aspiração de pó/de aparas pode ser bloqueada por pó, apa- ras ou por estilhaços da peça a ser trabalhada. – Desligar a ferramenta elétrica e puxar a ficha de rede da to- mada. – Aguardar até que a lâmina de serra esteja completamente parada. – Verificar a causa do bloqueio e eliminá-la. Aspiração externa Para a aspiração também é possível conectar a mangueira de um aspirador de pó (Ø 35 mm) à expulsão de aparas 13. – Conectar a mangueira do aspirador com a expulsão de apa- ras 13. O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilizar um aspirador especial para aspirar pó que seja extre- mamente nocivo à saúde, cancerígeno ou seco. Substituir a lâmina de serra (veja figuras C1 –C4) Para a montagem da lâmina de serra é necessário usar luvas de proteção. Há perigo de lesões no caso de um contacto com a lâmina de serra. Só utilizar lâminas de serra com uma máxima velocidade ad- missível superior à velocidade da marcha em vazio da ferra- menta elétrica. Só utilizar lâminas de serra que correspondam aos dados ca- racterísticos indicados nesta instrução de serviço e que se- jam controlados conforme EN 847-1 e respetivamente mar- cados. Só usar lâminas de serra recomendadas pelo fabricante desta ferramenta elétrica e apropriadas para o material com que de- seja trabalhar. Desta forma, evita-se o sobreaquecimento dos dentes de serra ao serrar. Desmontar a lâmina de serra – Colocar a ferramenta elétrica na posição de trabalho. – Girar o parafuso de sextavado interior 36 com a chave de sextavado interior (5 mm) 35 e ao mesmo tempo premir o bloqueio do fuso 29, até engatar. – Manter o bloqueio do veio 29 premido e desatarraxar o pa- rafuso 36 no sentido dos ponteiros do relógio (rosca à es- querda!). – Retirar o flange de aperto 37. – Premir o interruptor de travamento 17 e deslocar a capa de proteção pendular 19 completamente para trás. – Manter a capa de proteção pendular nesta posição e retirar a lâmina de serra 39. – Reconduzir a capa de proteção pendular lentamente para baixo. Montar a lâmina de serra Se necessário, deverá limpar todas as partes antes de serem montadas. – Premir o interruptor de travamento 17 e deslocar a capa de proteção pendular 19 completamente para trás e man- tê-la nesta posição. – Colocar a nova lâmina de serra no flange de aperto interior

Durante a montagem, deverá observar que o sentido de corte dos dentes (sentido da seta sobre a lâmina de cor- te) coincida com o sentido da seta sobre a capa de pro- teção! – Reconduzir a capa de proteção pendular lentamente para baixo. – Colocar o flange de aperto 37 e o parafuso 36. Premir o bloqueio do veio 29 até ele engatar e apertar o pa- rafuso no sentido contrário dos ponteiros do relógio. Funcionamento Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Proteção para o transporte (veja figura D) A proteção para o transporte 30 facilita o manuseio da ferra- menta elétrica durante o transporte para outros locais de uti- lização. Liberar a ferramenta elétrica (posição de trabalho) – Premir o braço da ferramenta no punho 16 um pouco para baixo, para aliviar a proteção para o transporte 30. – Puxar a proteção para o transporte 30 completamente pa- ra fora. – Conduzir lentamente o braço da ferramenta para cima. Proteger a ferramenta elétrica (posição de transporte) – Soltar o parafuso de fixação 11, se estiver apertado. Puxar o braço da ferramenta completamente para frente e rea- pertar o parafuso de fixação. OBJ_BUCH-2154-004.book Page 54 Wednesday, June 14, 2017 5:06 PMPortuguês | 55 Bosch Power Tools 1 609 92A 3BW | (14.6.17) – Apertar o manípulo de fixação 25 para travar a mesa de serra 22. – Premir o interruptor de travamento 17 e conduzir o braço da ferramenta, com o punho 16, lentamente para baixo. – Conduzir o braço da ferramenta para baixo, até que a pro- teção para o transporte 30 possa ser premida completa- mente para dentro. Preparação de trabalho Deslocar o carril limitador (veja figura E) Ao serrar ângulos de meia-esquadria verticais tem de se des- locar o carril limitador ajustável 6. – Soltar o parafuso de travamento 40 com a chave sextava- da interior fornecida 35. Os dois parafusos de fixação exteriores não podem ser sol- tos! – Puxar o carril limitador móvel 6 completamente para fora. – Voltar a apertar o parafuso de travamento 40. Depois de serrar o ângulo de meia-esquadria vertical, voltar a empurrar o carril limitador ajustável 6 para trás (soltar o para- fuso de travamento 40; empurrar o carril limitador 6 todo pa- ra dentro; reapertar o parafuso de travamento). Alongar a mesa de serra (veja figura F) Apoiar ou escorar as extremidades de peças compridas. A mesa de serra pode ser ampliada, para a esquerda e para a direita, com ajuda da extensão da mesa de serra 3. – Solte o parafuso de fixação 2. – Puxar a extensão da mesa de serra 3 para fora, até o com- primento desejado. – Para fixar a extensão da mesa de serra, aperte novamente o parafuso de fixação 2. Fixar a peça a ser trabalhada (veja figura G) A peça a ser trabalhada deverá ser sempre firmemente fixa, para assegurar uma segurança ideal de trabalho. Não trabalhar peças que sejam demasiadamente pequenas para serem fixas. – Premir a peça a ser trabalhada firmemente contra o carril limitador 6 e 21. – Introduzir um dos sargentos 7, fornecidos com o aparelho, num dos orifícios 41 previstos para tal. – Adaptar a barra roscada 42 do sargento à altura da peça a ser trabalhada. – Apertar a barra roscada 42 e fixar a peça a ser trabalhada com ela. Ajustar ao ângulo de chanfradura Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta elétrica, para assegurar cor- tes precisos (veja “Controlar e realizar os ajustes básicos”, página 57). Sempre apertar bem o manípulo de fixação 25 antes de serrar. Caso contrário a lâmina de serra poderá emperrar na peça a ser trabalhada. Ajustar ângulos de meia-esquadria horizontais (veja figura H) O ângulo de meia-esquadria horizontal pode ser ajustado nu- ma faixa de 47° (na esquerda) a 47° (na direita). – Soltar o manípulo de fixação 25, se estiver apertado. – Puxar a alavanca 26 e girar a mesa de serrar 22 até o indi- cador de ângulo 24 indicar o ângulo de meia-esquadria de- sejado. – Reapertar o manípulo de fixação 25. Para o ajuste rápido e preciso de ângulos de meia-esqua- dria frequentemente usados existem ranhuras 28 na mesa de serrar: – Soltar o manípulo de fixação 25, se estiver apertado. – Puxar a alavanca 26 e girar a mesa de serra 22 para a es- querda ou para a direita, até a ranhura desejada. – Soltar novamente a alavanca. A alavanca deve engatar per- cetivelmente na ranhura. – Reapertar o manípulo de fixação 25. Ajustar ângulos de meia-esquadria verticais (veja figura I) O ângulo de meia-esquadria vertical pode ser ajustado numa faixa de 0° a 45°. – Puxar o carril limitador móvel 6 completamente para fora. – Soltar o punho de aperto 10. – Deslocar o braço da ferramenta no punho 16, até o indica- dor de ângulo 32 indicar o ângulo de meia-esquadria dese- jado. – Segurar o braço da ferramenta nesta posição e reapertar o punho de aperto 10. Para o ajuste rápido e preciso dos ângulos padrões de 0° e 45°, existem limitadores na caixa do aparelho. – Puxar o carril limitador móvel 6 completamente para fora. – Soltar o punho de aperto 10. – Para tal, oscilar o braço da ferramenta no punho 16 até ao batente 34 para a direita (0°) ou até ao batente 8 para a es- querda (45°). – Reapertar o punho de aperto 10. Colocação em funcionamento Observar a tensão de rede! A tensão da fonte de corren- te deve coincidir com a indicada na chapa de identifica- ção da ferramenta elétrica. Ferramentas elétricas mar- cadas para 230 V também podem ser operadas com 220 V. Ligar (veja figura J) Para poupar energia só deverá ligar a ferramenta elétrica quando ela for utilizada. –Para colocar em funcionamento é necessário premir o in- terruptor de ligar-desligar 15 e mantê-lo premido. Nota: Por motivos de segurança o interruptor de ligar-desli- gar 15 não pode ser travado, mas deve permanecer premido durante o funcionamento. esquerda direita

45° 22,5° 15° 15° 22,5° 45° OBJ_BUCH-2154-004.book Page 55 Wednesday, June 14, 2017 5:06 PM56 | Português 1 609 92A 3BW | (14.6.17) Bosch Power Tools Só é possível conduzir o braço da ferramenta para baixo, pre- mindo o interruptor de travamento 17. –Para serrar é necessário premir adicionalmente, para acionar o interruptor de ligar/desligar 15, o interruptor en- cravável 17. Desligar –Para desligar, deverá soltar o interruptor de ligar-desligar

Indicações de trabalho Indicações gerais para serrar Antes de todos os cortes, deverá assegura-se de que a lâmina de serra não possa de modo algum entrar em contacto com o carril limitador, com os sargentos ou com quaiquer outras partes do aparelho. Se houverem limitadores auxiliares montados, estes deverão ser re- movidos ou respetivamente adaptados. Serre apenas materiais que estão permitidos em termos de utilização adequada. Proteger a lâmina de serra contra golpes e pancadas. A lâmina de serra não deve ser exposta a nenhuma pressão lateral. Não trabalhar peças empenadas. A peça a ser trabalhada de- ve sempre ter um lado reto para encostar no carril de esbarro. Assegurar que a capa de proteção pendular está a funcionar corretamente e pode ser movimentada livremente. Ao condu- zir o braço da ferramenta para baixo, a capa de proteção pen- dular tem de se abrir. Ao conduzir o braço da ferramenta para cima, a capa de proteção pendular tem de se voltar a fechar por cima da lâmina e engatar na posição superior do braço da ferramenta. Posição do operador (veja figura K) Não se posicione em uma linha com a lâmina de serra, na frente da ferramenta elétrica, mas sempre desloca- do lateralmente em relação à lâmina de serra. Desta for- ma o seu corpo estará protegido contra um possível con- tragolpe. – Manter as mãos, os dedos e os braços afastados da lâmina de serra em rotação. – Não cruze os braços na frente do braço da ferramenta. Dimensões admissíveis da peça a ser trabalhada Máximas peças a serem trabalhadas: Mínimas peças a serem trabalhadas (= todas as peças a se- rem trabalhadas, que podem ser fixar com o sargento 7 forne- cido, do lado esquerdo ou direito da lâmina de serra): 100 x 40 mm (comprimento x largura) máx. profundidade de corte (0°/0°): 70 mm Substituir as placas de alimentação (veja figura L) As placas de alimentação vermelhas 23 podem desgastar-se após um longo período de uso da ferramenta elétrica. Placas de alimentação defeituosas devem ser substituídas. – Colocar a ferramenta elétrica na posição de trabalho. – Desatarraxar os parafusos 43 com a chave de sextavado interior (4 mm) e retirar as placas de alimentação velhas. – Colocar uma nova placa de alimentação. – Aparafusar a placa de alimentação com os parafusos 43, o mais para direita possível, de modo que a lâmina de serra não entre em contacto com a placa de alimentação ao lon- go de todo o movimento de tração possível. – Repetir os passos de trabalho, do mesmo modo, como pa- ra a nova placa de alimentação esquerda. Serrar Sempre apertar bem o manípulo de fixação 25 antes de serrar. Caso contrário a lâmina de serra poderá emperrar na peça a ser trabalhada. Serrar sem movimento de tração (cortar) (veja figura M) – Para cortes sem movimento de tração (peças pequenas) soltar o parafuso de fixação 11, caso este esteja apertado. Empurrar o braço da ferramenta até ao batente no sentido do carril limitador 6 e 21 e voltar a apertar o parafuso de fi- xação 11. – Ajustar o ângulo de chanfradura horizontal e/ou vertical desejado. – Premir a peça a ser trabalhada firmemente contra o carril limitador 6 e 21. – Fixar a peça a ser trabalhada de acordo com as dimensões. – Ligar a ferramenta elétrica. – Premir o interruptor de travamento 17 e conduzir o braço da ferramenta, com o punho 16, lentamente para baixo. – Serrar a peça com avanço uniforme. – Desligar a ferramenta elétrica e aguardar até a lâmina de serra estar completamente parada. – Conduzir lentamente o braço da ferramenta para cima. Serrar com movimento de tração – Para cortes com ajuda do dispositivo de tração 12 (peças largas), deverá soltar o parafuso de fixação 11, caso esti- ver apertado. – Ajustar o ângulo de chanfradura horizontal e/ou vertical desejado. – Premir a peça a ser trabalhada firmemente contra o carril limitador 6 e 21. – Fixar a peça a ser trabalhada de acordo com as dimensões. – Afastar o braço da ferramenta do carril limitador 6 e 21 até a lâmina de serra estar na frente da peça a ser trabalhada. – Ligar a ferramenta elétrica. – Premir o interruptor de travamento 17 e conduzir o braço da ferramenta, com o punho 16, lentamente para baixo. – Premir então o braço da ferramenta no sentido do carril li- mitador 6 e 21 e serrar a peça com avanço uniforme. – Desligar a ferramenta elétrica e aguardar até a lâmina de serra estar completamente parada. – Conduzir lentamente o braço da ferramenta para cima. Ângulo de meia-esquadria Altura x largura [mm] horizontal vertical 0° 0° 70 x 270 45° 0° 70 x 190 0° 45° 45 x 270 OBJ_BUCH-2154-004.book Page 56 Wednesday, June 14, 2017 5:06 PMPortuguês | 57 Bosch Power Tools 1 609 92A 3BW | (14.6.17) Peças especiais Ao serrar peças curvadas ou redondas é necessário fixá-las firmemente, de modo que não possam se movimentar. Na li- nha de corte não deve haver fendas entres a peça a ser traba- lhada, o carril limitador e a mesa de serrar. Se necessário, deverão ser fabricados suportes especiais. Controlar e realizar os ajustes básicos Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta elétrica, para assegurar cor- tes precisos. Para tal são necessárias experiência e ferramentas especiais. Uma oficina de serviço pós-venda Bosch executa este traba- lho de forma rápida e fiável. Ajustar o ângulo de meia-esquadria padrão de 0° (vertical) – Colocar a ferramenta elétrica na posição de trabalho. – Girar mesa de serra 22 até a ranhura 28 para 0°. A alavan- ca 26 deve engatar percetivelmente na ranhura. Controlar: (vejafiguraN1) – Ajustar um calibre angular em 90° e colocá-lo sobre a mesa de serra 22. O lado do calibre angular deve estar alinhado no comprimento completo com a lâmina de serra 39. Ajustar: (veja figura N2) – Soltar o punho de aperto 10. – Soltar a contraporca do parafuso limitador 33 com uma chave anular ou de forqueta (10 mm) de tipo comercial. – Apertar ou desapertar o parafuso limitador, até o lado do calibre angular estar alinhado em todo o comprimento com a lâmina de serra. – Reapertar o punho de aperto 10. – Em seguida, reapertar a contraporca do parafuso limitador

Se após o ajuste, o indicador de ângulo 32 não estiver em uma linha com a marca de 0°-da escala 31, deverá soltar o parafu- so 44 com uma chave de fenda em cruz de tipo comercial e alinhar o indicador de ângulo ao longo da marca de 0°. Ajustar o ângulo de meia-esquadria padrão de 45° (vertical) – Colocar a ferramenta elétrica na posição de trabalho. – Girar mesa de serra 22 até a ranhura 28 para 0°. A alavan- ca 26 deve engatar percetivelmente na ranhura. – Soltar o punho 10 e deslocar o braço da ferramenta, no pu- nho 16, completamente para a esquerda (45°). Controlar: (ver figura O1) – Ajustar um calibre angular em 45° e colocá-lo sobre a mesa de serra 22. O lado do calibre angular deve estar alinhado no comprimento completo com a lâmina de serra 39. Ajustar: (ver figura O2) – Soltar o punho de aperto 10. – Soltar a contraporca do parafuso limitador 9 com uma cha- ve anular ou de forqueta (10 mm) de tipo comercial. – Apertar ou desapertar o parafuso limitador, até o lado do

lib re angular estar alinhado em todo o comprimento com a lâmina de serra. – Reapertar o punho de aperto 10. – Em seguida, reapertar a contraporca do parafuso limitador

Se após o ajuste, o indicador de ângulo 32 não estiver alinha- do à marcação de 45 ° da escala 31, deverá primeiro controlar mais uma vez o ajuste de 0° para o ângulo de meia-esquadria e para o indicador de ângulo. Em seguida deverá repetir o ajuste do ângulo de meia-esquadria de 45°. Alinhar o indicador de ângulo (horizontal) (veja figura P) – Colocar a ferramenta elétrica na posição de trabalho. – Girar a mesa de serrar 22 até a ranhura 28 para 0°. A ala- vanca 26 deve engatar percetivelmente na ranhura. Controlar: O indicador de ângulo 24 de estar numa linha com a marcação 0°-da escala 5. Ajustar: – Soltar o parafuso 45 com uma chave para parafusos de fenda em cruz e alinhar o indicador do ângulo ao longo da marcação de 0°. – Reapertar o parafuso. Transporte (veja figura Q) Antes de um transporte da ferramenta elétrica é necessário executar os seguintes passos: – Soltar o parafuso de fixação 11, se estiver apertado. Puxar o braço da ferramenta completamente para frente e rea- pertar o parafuso de fixação. – Colocar a ferramenta elétrica na posição de transporte. – Remover todos os acessórios que não estão montados fir- memente na ferramenta elétrica. Se possível, as lâminas de serra não utilizadas devem ser colocadas dentro de um recipiente fechado durante o transporte. – Para levantar ou transportar, deverá pegar pelas cavida- des 4 que se encontram nos lados da mesa de serra 22. A ferramenta elétrica só deve ser transportada pelos dispositivos de transporte e jamais pelos dispositivos de proteção. Manutenção e serviço Manutenção e limpeza Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma oficina de serviço pós- venda autorizada para todas as ferramentas elétricas Bosch para evitar riscos de segurança. Limpeza Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. A capa de proteção pendular deve sempre movimentar-se li- vremente e fechar-se automaticamente. Portanto deverá OBJ_BUCH-2154-004.book Page 57 Wednesday, June 14, 2017 5:06 PM58 | Italiano 1 609 92A 3BW | (14.6.17) Bosch Power Tools manter a área em volta da capa de proteção pendular sempre limpa. Após cada etapa de trabalho deverá remover o pó e as aparas, soprando com ar comprimido ou limpando com um pincel. Limpar o rolo de deslize 20 em intervalos regulares. Acessórios Serviço pós-venda e consultoria de aplicação O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, apli- cação e ajuste dos produtos e acessórios. Indique para todas as questões e encomendas de peças so- bressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Caixa postal 1195 – CEP: 13065-900 Campinas – SP Tel.: 0800 7045 446 www.bosch.com.br/contato Eliminação Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não deitar ferramentas elétricas no lixo doméstico! Apenas países da União Europeia: De acordo com a diretiva europeia 2012/19/UE para apare- lhos elétricos e eletrónicos velhos, e com as respetivas reali- zações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separada- mente a uma reciclagem ecológica. Sob reserva de alterações. Italiano Norme di sicurezza Avvertenze generali di pericolo per elettroutensi-
