Caratteristiche tecniche	Sega radiale a troncatrice, potenza motore 1600 W, diametro lama 216 mm, capacità di taglio a 90° di 70 x 312 mm.
Utilizzo	Ideale per tagli precisi di legno, pannelli e materiali simili, adatta per lavori di falegnameria e fai-da-te.
Manutenzione e riparazione	Controllare regolarmente l'affilatura della lama, pulire i residui di segatura, lubrificare le parti mobili se necessario.
Sicurezza	Indossare occhiali protettivi, protezioni auricolari e assicurarsi che le mani siano lontane dalla lama in funzione.
Informazioni generali	Peso di 15,5 kg, dimensioni 670 x 500 x 400 mm, garanzia di 2 anni, accessori inclusi: lama da sega, guida di taglio.

Domande frequenti - GCM 800 SJ BOSCH

Come assemblare la sega BOSCH GCM 800 SJ?

Per assemblare la sega, seguite le istruzioni del manuale d'uso fornito. Assicuratevi di fissare bene la base e di verificare che tutte le viti siano serrate prima di utilizzare la sega.

Qual è la profondità massima di taglio della BOSCH GCM 800 SJ?

La profondità massima di taglio della BOSCH GCM 800 SJ è di 70 mm a 90°.

Come cambiare la lama della sega?

Per cambiare la lama, scollegate la sega, quindi utilizzate la chiave fornita per svitare il bullone della lama. Rimuovete la lama vecchia e installate quella nuova assicurandovi che sia posizionata correttamente.

Qual è la potenza della sega BOSCH GCM 800 SJ?

La BOSCH GCM 800 SJ ha una potenza di 1400 W.

Come regolare l'angolo di taglio?

Per regolare l'angolo di taglio, sbloccare la leva di regolazione dell'angolo e regolare la testa della sega all'angolo desiderato, quindi bloccare nuovamente la leva.

Perché la mia sega non si avvia?

Verificate che la sega sia correttamente collegata e che l'interruttore di sicurezza sia in posizione ON. Assicuratevi inoltre che la lama sia installata correttamente.

Come pulire la mia sega?

Scollegate la sega prima di pulirla. Usate un panno asciutto per rimuovere polvere e detriti. Evitate di usare acqua o prodotti chimici aggressivi.

Qual è la garanzia della BOSCH GCM 800 SJ?

La BOSCH GCM 800 SJ è generalmente coperta da una garanzia di 2 anni. Verificate le condizioni specifiche nel manuale d'uso o sul sito ufficiale BOSCH.

Come usare la funzione di taglio a 45°?

Per usare la funzione di taglio a 45°, sbloccare il meccanismo di taglio a 45°, impostare l'angolo desiderato, quindi bloccarlo prima di iniziare il taglio.

Dove posso trovare pezzi di ricambio per la mia sega?

I pezzi di ricambio possono essere ordinati presso i rivenditori autorizzati BOSCH o sul sito ufficiale BOSCH.

MANUALE UTENTE GCM 800 SJ BOSCH

1. Struzioni Original all

Colóquese una mascarilla antipolvo.

Ajustar: (ver figura O2)

Avvertenze generali di pericolo per elettroutensi- li

AVVERTENZA

Leggere tutte le avvertenze di pericolo, le istruzioni operative, le fi-

gure e le specifiche accluse al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con cavo) e ad utensili elettrici alimentati a batteria (senza cavo).

AVVERTENZA

Durante l'uso di elettroutensili devono essere osservate le seguenti

misure di sicurezza fondamentali per la protezione contro scosse elettriche, pericolo di lesioni ed incendio.

Leggere tutte queste indicazioni prima di utilizzare il presente elettroutensile e conservare accuratamente le indicazioni di sicurezza.

Sicurezza della postazione di lavoro

• Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
  Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigorife-

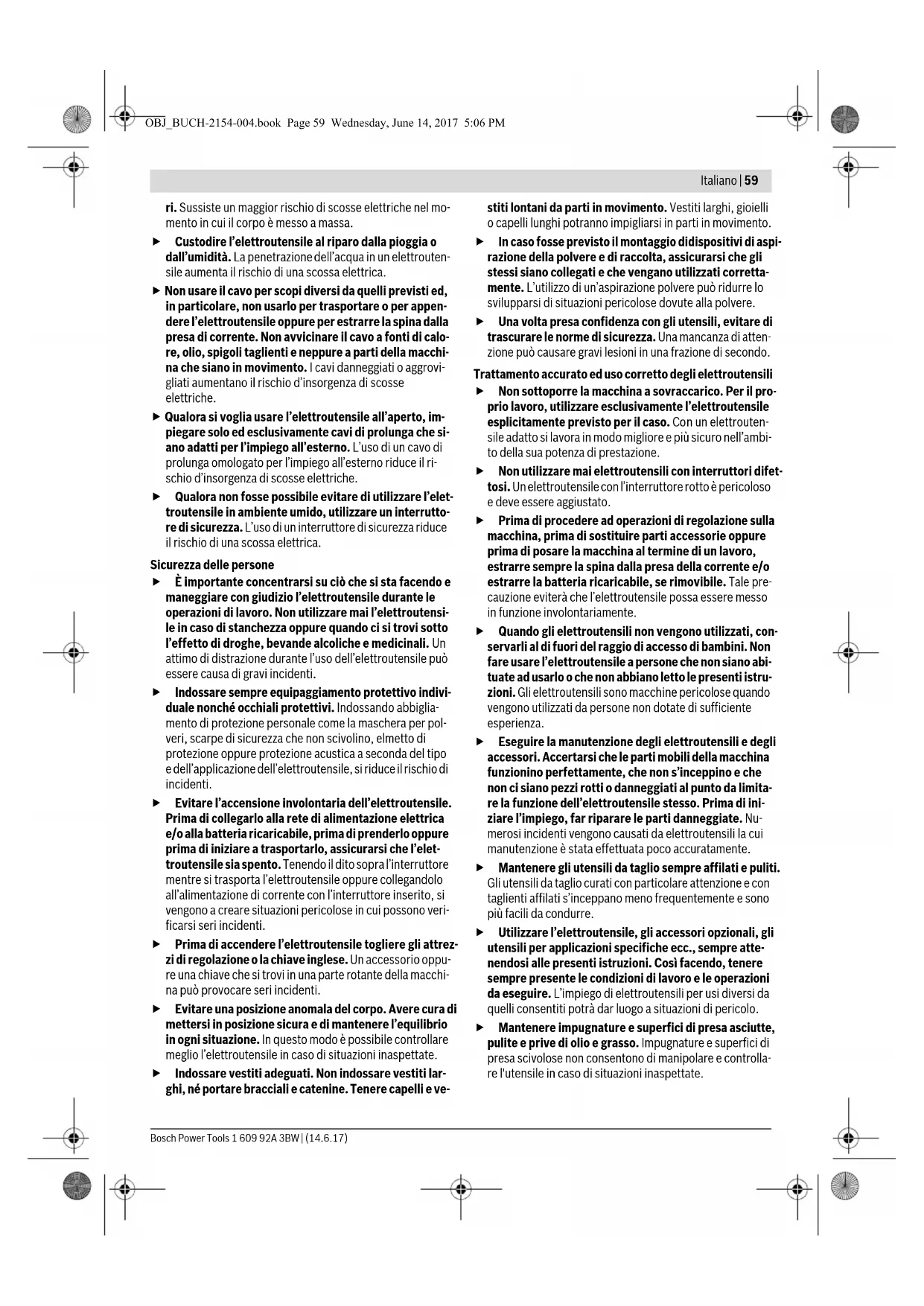

Italiano | 59

ri. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

▶ Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che si-ano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elet-troutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere capelli e ve-

stiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.

In caso fosse previsto il montaggio didispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
▶ Una volta presa confidenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare mai elettroutensili con interruttori difet- tosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione degli elettroutensili e degli accessori. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.

60 | Italiano

Assistenza

Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Indicazioni di sicurezza per seghe troncatrici e seghe per tagli obliqui

Le troncatrici sono progettate per tagliare il legno o materiali simili al legno e non possono essere utilizzate con dischi abrasivi da taglio per materiali ferrosi quali barre, aste, traversine, ecc. La polvere derivante dagli abrasivi può causare l'inceppamento di parti mobili quali la cuffia di protezione inferiore. Le scintille prodotte dal taglio con gli abrasivi possono bruciare la cuffia di protezione inferiore, l'inserto di taglio e altre parti in plastica.
Ogniquivalvolta possibile, utilizzare gli appositi morsetti per sostenere il pezzo in lavorazione. Se si sostiene il pezzo in lavorazione con la mano, è assolutamente necessario tenere sempre la mano ad almeno 100 mm da entrambi i lati della lama. Non utilizzare la troncatrice per tagliare pezzi troppo piccoli per essere fissati saldamente mediante i morsetti o per essere tenuti con le mani. Se si tiene la mano troppo vicina alla lama della troncatrice, aumenta il rischio di lesioni derivanti dal possibile contatto con la lama stessa.
Il pezzo in lavorazione deve essere stabile e fissato mediante morsetti oppure tenuto sia contro la guida di battuta, sia contro il banco. Non spingere il pezzo il lavorazione contro la lama né eseguire in alcun caso tagli «a mano libera». Pezzi in lavorazione fuori controllo o mobili possono essere scagliati lontano a velocità elevate, causando possibili lesioni.
▶ Spingere la troncatrice attraverso il pezzo in lavorazione. Non tirare la troncatrice attraverso il pezzo in lavorazione. Per eseguire un taglio, sollevare la testa della troncatrice e collocarla sopra il pezzo in lavorazione senza tagliarlo, avviare il motore, premere la testa della troncatrice verso il basso spingendola attraverso il pezzo in lavorazione. Se si esegue un taglio tirante, sussiste la possibilità che la lama "salga" sopra il pezzo in lavorazione e che il gruppo lama venga scagliato violentemente verso l'utilizzatore.
▶ Non passare mai con la mano sopra la linea di taglio prestabilita, né davanti, né dietro la lama della troncatrice. È estremamente pericoloso sostenere il pezzo in lavorazione «a mani incrociate», cioè tenendo il pezzo in lavorazione alla destra della lama con la mano sinistra o viceversa.
Fintanto che la lama è in rotazione, non mettere la mano dietro la guida di battuta a meno di 100 mm da entrambi i lati della lama al fine di rimuovere eventuali frammenti di legno, né per qualsiasi altro motivo. La vicinanza della lama in rotazione alla mano potrebbe non essere evidente e ne potrebbero derivare lesioni di grave entità.
Esaminare il pezzo in lavorazione prima di procedere con il taglio. Se il pezzo in questione è curvo oppure imbarcato, occorrerà fissarlo tenendo la superficie curva

esterna verso la guida di battuta. Accertarsi sempre che non vi sia spazio tra pezzo in lavorazione, guida di battuta e banco lungo la linea di taglio. Pezzi in lavorazione curvi oppure imbarcati possono girarsi o spostarsi, causando un potenziale grippaggio della lama della troncatrice durante l'esecuzione del taglio. All'interno del pezzo in lavorazione non devono essere presenti chiodi né altri oggetti estranei.

Non utilizzare la troncatrice finché il banco non è stato sgombrato da tutti gli attrezzi, eventuali residui di legno, ecc., ad eccezione del pezzo in lavorazione. Qualora piccoli residui o frammenti liberi di legno o altri oggetti dovessero venire a contatto con la lama in rotazione, verrebbero scagliati lontano a velocità elevata.
▶ Tagliare solamente un pezzo per volta. Più pezzi in lavorazione impilati l'uno sull'altro non possono essere fissati né sostenuti in modo adeguato e potrebbero provocare il grippaggio della lama o dell'alberino durante le operazioni di taglio.
Prima di utilizzare la troncatrice, accertarsi che sia montata o posizionata su di una superficie di lavoro piana e stabile. Una superficie di lavoro piana e stabile riduce il rischio di possibile instabilità per la troncatrice.
Pianificare il lavoro. Ognivalvolta si modifica l'inclinazione dei listelli di battuta o l'angolo della troncatrice, accertarsi che la guida di battuta regolabile sia impostata correttamente per sostenere il pezzo in lavorazione e che non interferisca con la lama o il sistema di protezione. Senza mettere in funzione l'utensile e senza pezzi in lavorazione sul banco, spostare la lama della troncatrice in modo da simulare un taglio completo per assicurarsi che non vi sia alcuna interferenza né pericolo di tagliare la guida di battuta.
Predisporre adeguati supporti, quali ad esempio prolunghe del banco, cavalletti, ecc. per un pezzo in lavorazione che sia più largo o più lungo rispetto alla superficie del banco da lavoro. Pezzi più lunghi o più larghi del banco della troncatrice possono ribaltarsi qualora non vengano sostenuti in modo adeguato. Se il pezzo tagliato o il pezzo in lavorazione si ribaltano, possono causare il sollevamento della cuffia di protezione inferiore oppure possono essere scagliati lontano dalla lama in rotazione.
Non avvalersi dell'aiuto di un'altra persona in sostituzione di una prolunga del banco da lavoro o in qualità di supporto aggiuntivo. Un supporto instabile per il pezzo in lavorazione può causare il grippaggio della lama oppure lo spostamento del pezzo durante le operazioni di taglio, trascinando l'utilizzatore e il suo aiutante verso la lama in rotazione.
Il pezzo tagliato non deve essere spinto o premuto in alcun modo contro la lama della troncatrice in rotazione. Se confinato, cioè in caso si faccia uso di dispositivi d'arresto per la lunghezza, il pezzo tagliato potrebbe venire bloccato contro la lama ed essere scagliato via violentemente.
Utilizzare sempre un morsetto o un attrezzo di fissaggio ideato per supportare in modo appropriato materiali di forma tonda quali barre o tubazioni. Le barre hanno la tendenza a rotolare quando vengono tagliate: ciò fa sì

Italiano | 61

che la lama «morda» e trascini il lavoro e la mano dell'utilizzatore verso la lama.

▶ Lasciare che la lama raggiunga la velocità massima prima di farla venire in contatto con il pezzo in lavorazione. Ciò ridurrà il rischio che il pezzo venga scagliato lonta-no.
Se il pezzo in lavorazione o la lama rimangono inceppati, spegnere la troncatrice. Attendere che tutte le parti in movimento si arrestino e scollegare la spina dall'alimentazione di rete e/o rimuovere le batterie. Procedere quindi a liberare il materiale inceppato. Continuare a tagliare con un pezzo inceppato potrebbe causare una perdita di controllo o danneggiare la troncatrice.
Dopo aver completato l'operazione di taglio, rilasciare l'interruttore, tenere giù la testa della troncatrice ed attendere che la lama si arresti prima di rimuovere il pezzo tagliato. Avvicinare la mano alla lama che ruota per inerzia è pericoloso.
Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva.
Non utilizzare mai lame smussate, incrinate, deformate oppure danneggiate. Lame per seghe non più affiliate oppure deformate implicano un maggiore attrito nella fessura di taglio aumentando il pericolo di blocchi e di contraccolpi.
- Mai utilizzare lame di acciaio rapido ad alta lega (Acciaio HSS). Questo tipo di lame possono rompersi facilmente.
Utilizzare sempre lame per seghe che abbiano la misura corretta ed il foro di montaggio adatto (p. es. a rombo oppure rotondo). In caso di lame per sega inadatte ai relativi pezzi di montaggio, la rotazione non sarà perfettamente circolare e si crea il pericolo di una perdita di controllo.
Mentre l'elettroutensile è ancora in funzione, mai cercare di rimuovere resti di tagli, trucioli di legno o simile dalla zona di taglio. Prima di tutto bisogna sempre mettere il braccio dell'utensile in posizione di riposo e poi spegnere l'elettroutensile.
▶ Una volta terminati i lavori, mai afferrare la lama prima che si sia raffreddata completamente. La lama di taglio tende a scaldarsi molto durante la fase operativa.

Simboli

I seguenti simboli possono essere molto importanti per l'utilizzo dell'elettroutensile in dotazione. È importante imprimersi bene nella mente i simboli ed il rispettivo significato. Un'interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l'elettroutensile.

Simboli e loro significato

▶ Mai avvicinare le mani alla zona di taglio mentre l'elettroutensile è in funzione. Toccando la lama vi è un serio rischio di incidente.

Simboli e loro significato

Indossare una maschera di protezione contro la polvere.

Indossare degli occhiali di protezione.

▶ Portare cuffie di protezione. L'effetto del rumore può provocare la perdita dell'udito.

Area di pericolo! Possibilmente, non avvicinare mai a questa zona né le mani, né le dita e neppure le braccia.

Esecuzione di tagli obliqui verticali: per spostare la guida di battuta regolabile andrà allentata la vite di bloccaggio centrale. Le due viti di fissaggio esterne non andranno allentate.

ø 30 mm

Tenere in considerazione le dimensioni della lama di taglio. Il diametro del foro deve combaciare perfettamente con l'alberino portautensili e deve essere senza gioco. Se è necessario utilizzare riduzioni, accertarsi che le dimensioni della riduzione siano adatte allo spessore del corpo lama, al diametro del foro della lama e al diametro dell'alberino portautensili. Utilizzare possibilmente le riduzioni fornite in dotazione con la lama.

Descrizione del prodotto e caratteristiche

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

62 | Italiano

Uso conforme alle norme

L'elettroutensile è idoneo per essere utilizzato come macchina fissa per tagli longitudinali e trasversali nel legno seguendo un corso diritto del taglio. Entro tali utilizzazioni sono possibili angoli obliqui orizzontali da -47° fino a +47° ed angoli obliqui verticali da 0° fino a 45°.

La prestazione dell'elettroutensile è prevista per tagliare legno duro e legno tenero come pure pannelli di masonite e pannelli in fibra.

Utilizzando lame di taglio adatte è possibile il taglio di profili di alluminio e plastica.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla rappresentazione dell'elettroutensile sulle pagine con le rappresentazione grafiche.

1 Forature per montaggio
2 Vite di fissaggio della prolunga del banco per tagliare
3 Prolunga del banco per tagliare
4 Profilo per il trasporto
5 Scala graduata per angolo obliquo (orizzontale)
6 Guida di battuta regolabile

7 Morsetto

8 Guida per angolo obliquo di 45° (verticale)

9 Vite di battuta per angolo obliquo di 45° (verticale)

10 Leva di blocco per angoli obliqui variabili (verticale)

11 Vite di fissaggio del dispositivo di trazione

12 Dispositivo di trazione

13 Espulsione dei trucioli

14 Protezione contro i trucioli

15 Interruttore di avvio/arresto

16 Impugnatura

17 Interruttore di bloccaggio per allentamento del braccio dell'utensile

18 Cuffia di protezione

19 Cuffia di protezione oscillante

20 Rullo di scorrimento

21 Guida di battuta

22 Tavolo per troncare multiuso

23 Piastra di posizionamento

24 Indicazione dei gradi (orizzontale)

25 Pomello di fissaggio per angoli obliqui variabili (orizzontale)

26 Levetta per la preimpostazione di angoli obliqui (orizzontale)

27 Antirovesciamento

28 Tacche per angoli obliqui standard

29 Blocco dell'alberino

30 Dispositivo di sicurezza per il trasporto

31 Scala graduata per angolo obliquo (verticale)

32 Indicazione dei gradi (verticale)

33 Vite di battuta per angolo obliquo di 0° (verticale)

34 Guida per angolo obliquo di 0° (verticale)

35 Chiave esagonale (5 mm)/cacciavite a croce
36 Vite esagonale a brugola per fissaggio della lama
37 Flangia di serraggio
38 Flangia di serraggio interna
39 Lama di taglio
40 Vite di bloccaggio della guida di battuta regolabile
41 Forature per morsetto a C
42 Barra filettata
43 Viti per piastra di posizionamento
44 Vite per indicazione dei gradi (verticale)
45 Vite per indicazione dei gradi (orizzontale)

L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Dati tecnici

Troncatrice radiale GCM 80 SJ
					GCM 800 SJGCM 8000 SJ
Codice prodotto3 601 M19 ...				... 0... ... 06.
Potenza nominaleassorbita W	1	4	0	0	1
Numero di giri a vuoto		min^-1		5500	5500
Limitatore di spunto alla partenza

Peso in funzione della EPTA-Procedure 01:2014 kg 14,1 14,1

Classe di sicurezza	□/II /II □
Dimensioni ammissibili del pezzo in lavorazione (massimo/minimo) vedi pagina 66.
I dati sono validi per una tensione nominale [U] di 230V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variare.

Misure per lame per segatrice adatte

Diametro della lama	mm	216
Spessore della lama originale	mm	1,3-1,8
Larghezza di taglio max.	mm	3,3
Diametro di foratura	mm	30

Informazione sulla rumorosità

Valori di emissione acustica rilevati conformemente a EN 62841-3-9.

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 93 dB(A); livello di potenza acustica 106 dB(A). Incertezza della misura K=3 dB.

Usare la protezione acustica!

Il livello di emissione acustica indicato nelle presenti istruzioni è stato rilevato in conformità ad una procedura di misurazione standardizzata e può essere utilizzato per eseguire un confronto tra gli elettroutensili. La stessa procedura è idonea anche per una valutazione temporanea dell'emissione acustica. Il livello di emissione acustica indicato è riferito agli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venis-

Italiano | 63

se utilizzato tuttavia per altre applicazioni, con accessori differenti oppure con manutenzione insufficiente, il livello di emissione acustica potrebbe variare. Ciò potrebbe aumentare sensibilmente l'emissione acustica per l'intero periodo di funzionamento.

Per una valutazione precisa dell'emissione acustica bisogne-rebbe considerare anche i tempi in cui l'utensile è spento oppure è acceso ma non viene effettivamente utilizzato. Ciò potrebbe ridurre sensibilmente l'emissione acustica per l'intero periodo di funzionamento.

Montaggio

Assicurarsi sempre che la macchina non possa avviarsi involontariamente. La spina di rete non deve mai essere collegata all'alimentazione elettrica né durante le operazioni di montaggio, né nel corso di qualunque tipo di intervento sull'elettroutensile.

Volume di fornitura

Prima di mettere in esercizio l'elettroutensile per la prima volta, accertarsi che lo stesso sia stato fornito completo di tutte le componenti riportate sotto:

• Troncatrice radiale con lama di taglio montata
• Morsetto 7
• Prolunga del banco per tagliare 3

2 viti di fissaggio 2, 2 viti con taglio a croce come sicurezza contro l'estrazione

- Chiave esagonale/cacciavite a croce 35

Nota bene: Accertarsi che l'elettroutensile non abbia nessun tipo di difetto.

Prima di ogni utilizzo dell'elettroutensile devono essere controllati attentamente i dispositivi di protezione oppure eventuali parti leggermente danneggiate per accertarsi che esse funzionino perfettamente e conformemente allo specifico utilizzo previsto. Controllare che le parti mobili funzionano perfettamente e che non si bloccano ed accertarsi che non vi siano componenti danneggiati. Tutte le parti devono essere montate correttamente e secondo tutte le condizioni previste per garantire un perfetto esercizio della macchina. In caso di dispositivi di protezione e parti danneggiati si deve provvedere a far eseguire una riparazione oppure una sostituzione degli stessi rivolgendosi ad un'officina specializzata munita di debita autorizzazione.

Montaggio delle prolunghe del banco per tagliare (vedi figura A)

Il banco per tagliare può essere ampliato verso sinistra e verso destra con l'ausilio delle prolunghe del banco per tagliare 3.

• Spingere fino a battuta le prolunghe del banco attraverso i fori previsti sul banco sega.
• Inclinare l'elettroutensile in modo da poter inserire le due viti con taglio a croce fornite in dotazione come sicurezza contro l'estrazione.

Avvitare le viti con taglio a croce nelle filettature previste sulle prolunghe del banco 3 e serrarle con il cacciavite per intaglio a croce 35.

- Riportare l'elettroutensile nella posizione corretta e avvitare le viti 2 per il fissaggio delle prolunghe del banco 3 nelle apposite filettature sul banco sega 22.

Montaggio stazionario oppure flessibile

Per poter garantire una maneggevolezza sicura, prima dell'utilizzo, l'elettroutensile deve essere montato su una superficie di lavoro piana e resistente (p. es. banco di lavoro).

Montaggio su una superficie di lavoro (vedi figura B1)

- Utilizzando un adatto raccordo a vite, fissare l'elettroutensile sulla superficie di lavoro. A tal fine sono previste le forature 1.

Montaggio su un tavolo da lavoro Bosch

I tavoli da lavoro GTA della Bosch offrono all'elettroutensile un bloccaggio su ogni fondo grazie ai piedini regolabili in altezza. I supporti per il pezzo in lavorazione dei tavoli da lavoro hanno la funzione di supportare pezzi in lavorazione lunghi.

Leggere tutte le avvertenze di pericolo ed istruzioni operative fornite insieme al tavolo universale. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o lesioni gravi.
▶ Prima di applicarvi l'elettroutensile, montare correttamente il tavolo da lavoro. Un montaggio corretto è indispensabile per impedire il rischio di crollo.
- Montare l'elettroutensile sul tavolo da lavoro in posizione di trasporto.

Montaggio flessibile (non consigliato!) (vedi figura B2)

Se in casi eccezionali non dovesse essere possibile installare l'elettroutensile su una superficie di lavoro piana e resistente, è possibile ricorrere all'impiego eccezionale del dispositivo antirovesciamento.

Senza il dispositivo antirovesciamento, l'elettroutensile non si trova in posizione sicura e può rovesciarsi in modo particolare durante l'operazione di taglio di angoli obliqui massimi.
- Avvitare oppure svitare l'antirovesciamento 27 fino a quando l'elettroutensile appoggia diritto sulla superficie di lavoro.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

• Utilizzare sempre un'aspirazione polvere.
• Provvedere per una buona aerazione del posto di lavoro.

64 | Italiano

- Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.

▶ Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare facilmente.

L'aspirazione polvere/aspirazione trucioli può venire bloccata da polvere, trucioli oppure da pezzetti rotti del pezzo in lavorazione.

• Spegnere l'elettroutensile e staccare la spina di rete dalla presa di corrente.
• Attendere fino a quando la lama di taglio è completamente ferma.
• Individuare la causa del bloccaggio ed eliminarla.

Aspirazione esterna

Per l'aspirazione è possibile collegare all'espulsione dei trucioli 13 anche un tubo di aspirapolvere (∅ 35 mm).

- Collegare il tubo dell'aspirapolvere con l'espulsione dei trucioli 13.

L'aspirapolvere deve essere adatto per il materiale da lavorare.

Utilizzare un aspiratore speciale per l'aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.

Sostituzione della lama di taglio (vedifigure C1-C4)

▶ Montando la lama portare sempre guanti di protezione. Toccando la lama vi è il pericolo di incidenti.

Utilizzare esclusivamente lame per sega la cui velocità massima ammessa sia maggiore di quella del funzionamento a vuoto dell'elettroutensile in dotazione.

Utilizzare esclusivamente lame per sega che corrispondono ai dati caratteristici indicati nelle presenti istruzioni d'uso, omologate secondo la norma EN 847-1 e munite della rispettivo contrassegno.

Utilizzare esclusivamente lame da taglio consigliate dal produttore del presente elettroutensile e che siano adatte per il materiale che si desidera lavorare. Ciò impedirà che i denti della lama si surriscaldino durante il taglio.

Smontaggio della lama

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare la vite ad esagono cavo 36 con la chiave per esagono interno (5 mm) 35 e premere contemporaneamente il blocco dell'alberino 29, fino a farlo scattare in posizione.
• Tenere premuto il blocco del mandrino 29 e svitare la vite 36 in senso orario (filettatura sinistrorsa!).
• Rimuovere la flangia di serraggio 37.
• Premere l'interruttore di bloccaggio 17 e orientare indietro fino all'arresto la cuffia di protezione oscillante 19.
• Tenere la cuffia di protezione oscillante in questa posizione e togliere la lama da taglio 39.
• Condurre lentamente di nuovo verso il basso la cuffia di protezione oscillante.

Montaggio della lama

Se necessario, prima del montaggio pulire tutte le parti che devono essere montate.

• Premere l'interruttore di bloccaggio 17, orientare indietro fino all'arresto la cuffia di protezione oscillante 19 e tenerla in questa posizione.
• Applicare la nuova lama di taglio sulla flangia di serraggio interna 38.

Durante il montaggio accertarsi che la direzione di taglio della dentatura (direzione della freccia sulla lama di taglio) corrisponda alla direzione della freccia sulla cuffia di protezione!

• Condurre lentamente di nuovo verso il basso la cuffia di protezione oscillante.
• Applicare la flangia di serraggio 37 e la vite 36. Premere il blocco dell'alberino 29 fino a quando lo stesso scatta in posizione e serrare in senso antiorario la vite.

Uso

- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.

Dispositivo di sicurezza per il trasporto (vedi figura D)

Il dispositivo di sicurezza per il trasporto 30 facilita sensibilmente le operazioni di trasporto dell'elettroutensile da un luogo di operazione ad un altro.

Sblocco dell'elettroutensile (posizione operativa)

• Premere leggermente verso il basso il braccio dell'utensile sull'impugnatura 16 per sbloccare il dispositivo di sicurezza per il trasporto 30.
• Tirare il dispositivo di sicurezza per il trasporto 30 completamente all'esterno.
• Spostare il braccio dell'utensile lentamente verso l'alto.

Bloccaggio dell'elettroutensile (posizione prevista per il trasporto)

• Allentare la vite di fissaggio 11 qualora la stessa fosse serrata. Tirare completamente in avanti il braccio dell'utensile e serrare di nuovo saldamente la vite di fissaggio.
• Per il blocco del tavolo per troncare 22 serrare il pomello di fissaggio 25.
• Premere l'interruttore di bloccaggio 17 e condurre lenta- mente verso il basso il braccio dell'utensile con l'impugna- tura 16.
• Portare il braccio dell'utensile quanto necessario verso il basso in modo che il dispositivo di sicurezza per il trasporto 30 potrà essere premuto completamente verso l'interno.

Pianificazione operativa

Spostamento della guida di battuta (vedi figura E)

Per eseguire tagli obliqui verticali occorrerà spostare la guida di battuta regolabile 6.

- Allentare la vite di bloccaggio 40 con la chiave a brugola 35 in dotazione.

Le due viti di fissaggio esterne non andranno allentate.

Italiano | 65

• Estrarre completamente la guida di battuta regolabile 6.
• Serrare di nuovo saldamente la vite di bloccaggio 40.

Eseguiti i tagli obliqui verticali, spingere nuovamente indietro la guida di battuta regolabile 6 (allentare la vite di bloccaggio 40, spingere completamente all'interno la guida di battuta 6 e serrare nuovamente la vite di bloccaggio).

Prolunga del banco per tagliare (vedi figura F)

Pezzi in lavorazione lunghi devono essere supportati all'estre- mità libera.

Il banco per tagliare può essere ampliato verso sinistra e verso destra con l'ausilio delle prolunghe del banco per tagliare 3.

- Allentare la vite di serraggio 2.

• Tirare verso l'esterno la prolunga del banco per tagliare 3 fino alla lunghezza desiderata.
• Per fissare la prolunga del banco per tagliare, stringere nuovamente la vite di serraggio 2.

Fissaggio del pezzo in lavorazione (vedi figura G)

Per poter garantire un'ottimale sicurezza sul posto di lavoro, il pezzo in lavorazione deve sempre essere bloccato in posizione. Non lavorare mai pezzi troppo piccoli per poter essere bloccati correttamente in posizione.

• Premere saldamente il pezzo in lavorazione contro le guide di battuta 6 e 21.
• Infilare il morsetto a C in dotazione 7 in uno dei fori appositamente previsti 41.
• Adattare la barra filettata 42 del morsetto all'altezza del pezzo in lavorazione.
• Serrare saldamente la barra filettata 42 fissando in questo modo il pezzo in lavorazione.

Impostazione dell'angolo obliquo

Per garantire tagli precisi anche in seguito ad uso intenso, è necessario controllare la regolazione di base dell'elettroutensile e se il caso correggerla (vedere «Controllare ed eseguire le registrazioni di base», pagina 67).

▶ Prima di eseguire l'operazione di taglio, stringere sempre bene il pomello di fissaggio 25. In caso contrario la lama di taglio può prendere angolature involontarie nel pezzo in lavorazione.

Regolazione della posizione orizzontale dell'angolo obli- quo (vedi figura H)

L'angolo obliquo in senso orizzontale può essere registrato in un campo che va da 47° (lato sinistro) fino a 47° (lato destro).

• Allentare il pomello di fissaggio 25, qualora questo dovesse essere stretto forte.
• Tirare la levetta 26 e ruotare il tavolo per troncare multiuso 22 fino a quando l'indicazione dei gradi 24 arriverà ad indicare l'angolo obliquo richiesto.
• Avvitare di nuovo forte il pomello di fissaggio 25.

Per poter regolare in modo veloce e preciso angoli obliqui utilizzati frequentemente, al tavolo per troncare multiuso sono previste apposite incisioni 28:

sinistra destra

0^

45^22,5^15^15^22,5^45^

• Allentare il pomello di fissaggio 25, qualora questo dovesse essere stretto forte.
• Tirare la leva 26 e ruotare il banco per tagliare 22 verso sinistra o destra fino alla tacca desiderata.
• Rilasciare la leva. La leva deve scattare in posizione nella tacca in modo percettibile.
• Avvitare di nuovo forte il pomello di fissaggio 25.

Regolazione della posizione verticale dell'angolo obliquo (vedi figura I)

L'angolo obliquo verticale può essere regolato entro un cam- po che va da 0° fino a 45°.

• Estrarre completamente la guida di battuta regolabile 6.
• Allentare la leva di blocco 10.
• Ribaltare il braccio dell'utensile all'impugnatura 16 fino a quando l'indicazione dei gradi 32 arriverà a visualizzare l'angolo obliquo che si desidera.
• Tenere in questa posizione il braccio dell'utensile e stringere di nuovo forte la leva di blocco 10.

Per una regolazione veloce e precisa degli angoli standard 0° e 45° sulla carcassa della macchina si trovano apposite tacche.

• Estrarre completamente la guida di battuta regolabile 6.
• Allentare la leva di blocco 10.
• A tale scopo, ruotare il braccio dell'utensile sull'impugnatura 16 fino a battuta 34 verso destra (0°) oppure fino a battuta 8 verso sinistra (45°).
• Serrare nuovamente la leva di blocco 10.

Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegati anche alla rete di 220 V.

Accensione (vedi figura J)

Per risparmiare energia accendere l'elettroutensile solo se lo stesso viene utilizzato.

- Per la messa in funzione premere l'interruttore di avvio/arresto 15 e tenerlo premuto.

Nota bene: Per motivi di sicurezza non è possibile bloccare l'interruttore avvio/arresto 15 che deve essere tenuto sempre premuto durante l'esercizio.

Solo premendo l'interruttore di bloccaggio 17 è possibile posizionare il braccio dell'utensile verso il basso.

- Per tagliare occorrerà quindi, oltre ad azionare l'interruttore di avvio/arresto 15, spingere l'interruttore di bloccaggio 17.

Spegnimento

- Per spegnere rilasciare l'interruttore di avvio/arresto 15.

Indicazioni operative

Indicazioni generali per l'operazione di taglio

Prima di ogni operazione di taglio ci si deve accertare che in nessuna occasione la lama di taglio potrà arrivare a toccare né la guida di battuta, né i morsetti e neppure altre parti della macchina. Rimuovere battute au-

66 | Italiano

siliarie eventualmente montate oppure adattarle in modo conforme.

Tagliare solo i materiali ammessi riportati nella sezione Uso conforme alle norme.

Proteggere la lama di taglio da battute e da colpi. Non sotto- porre mai la lama da taglio a pressione laterale.

Non lavorare mai pezzi in lavorazione deformati. Il pezzo in lavorazione deve avere sempre un bordo diritto che permetta di poggiarvi la guida di battuta.

Accertarsi che la cuffia di protezione oscillante funzioni correttamente e che si possa muovere liberamente. Conducendo il braccio dell'utensile verso il basso, la cuffia di protezione oscillante dovrà aprirsi. Conducendo il braccio dell'utensile verso l'alto, la cuffia di protezione oscillante dovrà richiudersi sopra la lama e bloccarsi nella posizione più in alto del braccio dell'utensile.

Posizione dell'operatore (vedi figura K)

Non posizionarsi mai in linea con la lama di taglio davanti all'elettroutensile bensì sempre spostati lateralmente dalla lama di taglio. In questo modo il corpo è protetto da un possibile contraccolpo.

• Non avvicinare mai le mani, le dita oppure le braccia alla la ma in rotazione.
• Non incrociare mai le proprie braccia davanti al braccio dell'utensile.

Dimensioni ammissibili del pezzo in lavorazione

Dimensioni massime dei pezzi in lavorazione:

Angolo obliquo Altezza x larghezza
orizzontale verticale	[mm]
0° 0°	70 x 270
45° 0°	70 x 190
0° 45°	45 x 270

Dimensioni minime dei pezzi in lavorazione (= tutti i pezzi in lavorazione che possono essere fissati, con il morsetto fornito in dotazione 7, a sinistra o a destra della lama di taglio): 100 x 40 mm (lunghezza x larghezza)

Max. profondità di taglio (0°/0°): 70 mm

Sostituzione delle piastre di posizionamento (vedi figura L)

Le piastre rosse di posizionamento 23 sono soggette ad usura dopo lunghi periodi di utilizzo dell'elettroutensile.

Sostituire piastre di posizionamento difettose.

• Portare l'elettroutensile in posizione di lavoro.
• Svitare le viti 43 con una chiave per esagono interno (4 mm) e rimuovere le piastre di posizionamento vecchie.
• Applicare la nuova piastra di posizionamento destra.
• Avvitare la piastra di posizionamento con le viti 43 il più possibile verso sinistra in modo che la lama di taglio non possa entrare in contatto con la piastra di posizionamento su tutta la lunghezza del movimento di trazione possibile.
• Ripetere i passi operativi in modo analogo per la nuova piastra di posizionamento sinistra.

Tagli

Prima di eseguire l'operazione di taglio, stringere sempre bene il pomello di fissaggio 25. In caso contrario la lama di taglio può prendere angolature involontarie nel pezzo in lavorazione.

Taglio senza movimento di trazione (tranciatura) (vedere figura M)

• Per tagli senza movimento di trazione (pezzi in lavorazione piccoli) allentare la vite di fermo 11, nel caso sia serrata. Spingere il braccio dell'utensile fino a battuta verso le guide di battuta 6 e 21 e serrare nuovamente la vite di fermo 11.
• Regolare l'angolo obliquo in senso orizzontale e/o in senso verticale desiderato.
• Premere saldamente il pezzo in lavorazione contro le guide di battuta 6 e 21.
• Serrare il pezzo in lavorazione a seconda delle rispettive dimensioni.
• Accendere l'elettroutensile.
• Premere l'interruttore di bloccaggio 17 e condurre lenta- mente verso il basso il braccio dell'utensile con l'impugna- tura 16.
• Tagliare completamente il pezzo in lavorazione esercitando una pressione uniforme.
• Spegnere l'elettroutensile ed attendere fino a quando la la ma si sarà fermata completamente.
• Spostare il braccio dell'utensile lentamente verso l'alto.

Taglio con movimento di trazione

• Per tagli eseguiti con l'aiuto del dispositivo di trazione 12 (pezzi in lavorazioni larghi) allentare la vite di fissaggio 11, qualora questa dovesse essere avvitata.
• Regolare l'angolo obliquo in senso orizzontale e/o in senso verticale desiderato.
• Premere saldamente il pezzo in lavorazione contro le guide di battuta 6 e 21.
• Serrare il pezzo in lavorazione a seconda delle rispettive dimensioni.
• Allontanare tirando il braccio dell'utensile dalle guide di battuta 6 e 21 fino a posizionare la lama di fronte al pezzo in lavorazione.
• Accendere l'elettroutensile.
• Premere l'interruttore di bloccaggio 17 e condurre lenta- mente verso il basso il braccio dell'utensile con l'impugna- tura 16.
• Spingere ora il braccio dell'utensile verso le guide di battuta 6 e 21 e tagliare il pezzo in lavorazione con avanzamento uniforme.
• Spegnere l'elettroutensile ed attendere fino a quando la la ma si sarà fermata completamente.
• Spostare il braccio dell'utensile lentamente verso l'alto.

Pezzi speciali in lavorazione

Eseguendo dei tagli su pezzi in lavorazione ricurvi oppure ro- tondi è necessario assicurarli in modo particolare contro il per- ricolo di scivolamento. Alla linea di taglio non deve prodursi nessuna fessura tra il pezzo in lavorazione, la guida di battuta ed il tavolo per troncare multiuso.

Se necessario, si dovranno predisporre dei supporti speciali.

Italiano | 67

Controllare ed eseguire le registrazioni di base

- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.

Per poter garantire tagli precisi, dopo un utilizzo intenso della macchina, controllare le registrazioni di base dell'elettroutensile e se il caso, provvedere ad eseguire le dovute modifiche. Per queste operazioni è necessario avere esperienza e relativi utensili speciali.

Ogni Punto di servizio Clienti Bosch esegue questo tipo di operazione in modo veloce ed affidabile.

Regolazione dell'angolo obliquo standard 0° (verticale)

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare il banco per tagliare 22 fino alla tacca 28 per 0°. La leva 26 deve scattare in posizione nella tacca in modo percettibile.

Controllo: (vedi figura N1)

- Regolare un calibro per angoli su 90° e posizionarlo sul banco per tagliare 22.

Il lato del calibro per angoli deve essere allineato al banco per tagliare 39 per l'intera lunghezza.

Regolazione: (vedi figura N2)

- Allentare la leva di blocco 10.

• Allentare il controdado della vite di battuta 33 con una chiave ad anello oppure una chiave fissa normalmente in commercio (10 mm).
• Avvitare o svitare la vite di battuta fino a quando il lato del calibro angolare è allineato alla lama di taglio per l'intera lunghezza.
• Serrare nuovamente la leva di blocco 10.
• Successivamente serrare di nuovo il controdado della vite di battuta 33.

Qualora dopo la regolazione l'indicazione dei gradi 32 non è in linea con la marcatura 0° della scala 31, allentare la vite 44 con un cacciavite a croce comunemente in commercio ed allineare l'indicazione dei grandi lungo la marcatura 0°.

Regolazione dell'angolo obliquo standard 45° (verticale)

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare il banco per tagliare 22 fino alla tacca 28 per 0°. La leva 26 deve scattare in posizione nella tacca in modo percettibile.
• Allentare la leva di blocco 10 e ribaltare il braccio dell'uten- sile all'impugnatura 16 fino alla battuta di arresto verso si- nistra (45°).

Controllo: (vedi Fig. 01)

- Regolare un calibro per angoli su 45° e posizionarlo sul banco per tagliare 22.

Il lato del calibro per angoli deve essere allineato al banco per tagliare 39 per l'intera lunghezza.

Regolazione: (vedi Fig. 02)

• Allentare la leva di blocco 10.
• Allentare il controdado della vite di battuta 9 con una chiave ad anello oppure una chiave fissa normalmente in commercio (10 mm).

• Avvitare o svitare la vite di battuta fino a quando il lato del calibro angolare è allineato alla lama di taglio per l'intera lunghezza.

• Serrare nuovamente la leva di blocco 10.

• Successivamente serrare di nuovo il controdado della vite di battuta 9.

Se dopo la regolazione l'indicazione dei gradi 32 non dovesse trovarsi in una linea con la marcatura 45° della scala graduata 31 controllare prima ancora una volta la regolazione 0° per l'angolo obliquo e l'indicazione dei gradi. Ripetere quindi di nuovo l'impostazione dell'angolo obliquo 45°.

Regolazione dell'indicazione dei gradi (orizzontalmente) (vedere figura P)

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare il tavolo per troncare multiuso 22 fino all'intaglio 28 per 0°. La levetta 26 deve scattare in modo percettibile nell'intaglio.

Controllo:

L'indicazione dei gradi 24 deve trovarsi in una linea con la marcatura 0° della scala 5.

Regolazione:

• Con un cacciavite per intaglio a croce allentare la vite 45 ed allineare l'indicazione dei gradi lungo la marcatura 0°.
• Serrare di nuovo saldamente la vite.

Trasporto (vedi figura Q)

Prima del trasporto dell'elettroutensile devono essere effettuate le seguenti operazioni:

• Allentare la vite di fissaggio 11, qualora dovesse essere avvitata. Tirare il braccio dell'utensile completamente in avanti ed avvitare di nuovo forte la vite di fissaggio.
• Mettere l'elettroutensile nella posizione prevista per il trasporto.
• Rimuovere tutti gli accessori che non possono essere montati in modo fisso all'elettroutensile. Per il trasporto, se possibile, mettere lame da taglio inutilizzate in un contenitore chiuso.
• Per il sollevamento o il trasporto afferrare nei profili di presa 4 posti lateralmente sul banco per tagliare 22.

Trasportando l'elettroutensile utilizzare esclusivamente i dispositivi di trasporto e mai i dispositivi di protezione.

Manutenzione ed assistenza

Manutenzione e pulizia

- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.

Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata dalla Bosch oppure da un centro di assistenza clienti autorizzato per elet-troutensili Bosch per evitare pericoli per la sicurezza.

Pulizia

Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione. La cuffia oscillante di protezione deve poter sempre muoversi liberamente e deve poter chiudersi sempre autonomamente. Per questo motivo, tenere sempre pulito il campo intorno alla cuffia di protezione oscillante.

68 | Nederlands

Ogni volta dopo aver terminato un lavoro, eliminare sempre polvere e trucioli soffiando aria compressa oppure utilizzando un pennello.

Pulire regolarmente il rullo di scorrimento 20.

Accessori

Codice prodotto

Morsetto 1 609 B04 224

Piastre di posizionamento 1 609 B05 242

Sacchetto per la polvere 1 609 B05 010

Lame per il taglio di legno e materiali in pannelli, pannelli e listelli

Lama di taglio 216 x 30 mm, 48 denti 2 608 640 641

Lame di taglio per plastica e metalli non ferrosi

Lama di taglio 216 x 30 mm, 80 denti 2 608 640 447

Lame da taglio per tutti i tipi di pavimenti in laminato

Lama di taglio 216 x 30 mm, 60 denti 2 608 642 133

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione del prodotto.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla norma della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elet-troutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Nederlands
