LIETOŠANAS INSTRUKCIJA GCM 800 SJ BOSCH

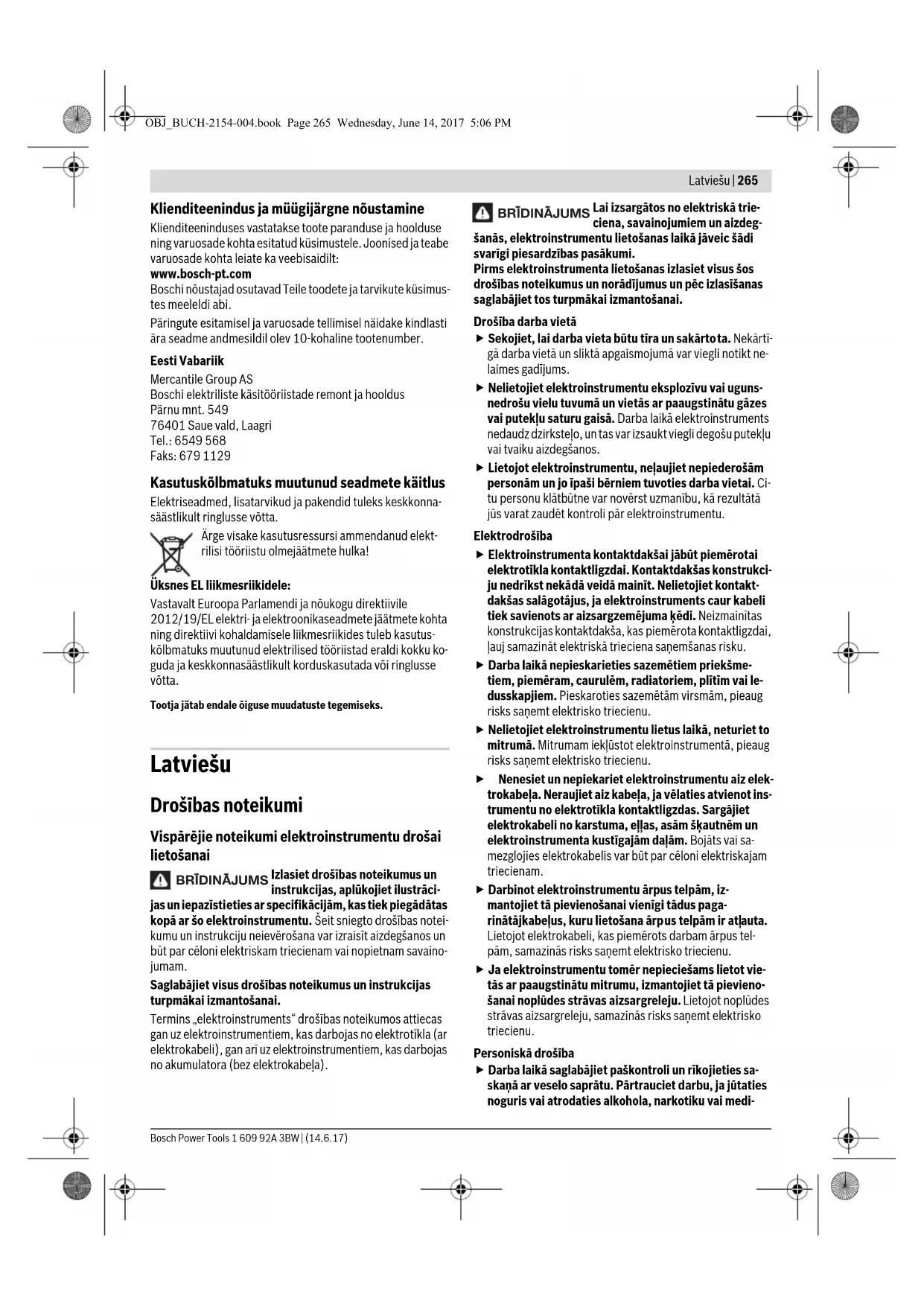

Vispārējie noteikumi elektroinstrumentu drošai lietošanai
BRĪDINĀJUMS
Izlasiet drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas.
Jūs un iepazīstieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskam triecienam vai nopietnam savainojumam.
Saglabājiet visus drošības noteikumus un instrukcijas turpmākai izmantošanai.
BRĪDINĀJUMS: Lai izsargātos no elektriskā trieciena, savainojumiem un aizdegšanās, elektroinstrumentu lietošanas laikā jāveic šādi svarīgi piesardzības pasākumi.
BRĪDINĀJUMS: Lai izsargātos no elektriskā trieciena, savainojumiem un aizdegšanās,
šanās, elektroinstrumentu lietošanas laikā jāveic šādi svarīgi piesardzības pasākumi.
Pirms elektroinstrumenta lietošanas izlasiet visus šos drošības noteikumus un norādījumus un pēc izlasīšanas saglabājiet tos turpmākai izmantošanai.
Elektrodrošība
▶ Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā un sliktā apgaismojumā var viegli notikt nelaimes gadījums. ▶ Nelietojiet elektroinstrumentu eksplozīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. Lietojot elektroinstrumentu, nelaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošība
Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku.
Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. ▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. Nenesiet un nepienesiet elektroinstrumentu aiz elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot instrumentu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un elektroinstrumenta kustīgajām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam. Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabeļus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu. ▶ Ja elektroinstrumentu tomēr nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.
Personiskā drošība
Darba laikā saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
kamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Izmantojiet individuālos darba aizsardzības līdzekļus. Darba laikā nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. ▶ Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. ▶ Pirms elektroinstrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai atslēgas. Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. Darba laikā izvairieties ieņemt neērtu vai nedabisku ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo elektroinstrumenta vadību neparedzētās situācijās. Izvēlieties darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes elektroinstrumenta kustīgajām daļām. Vaļīgas drēbes, rotaslietas un gari mati var iekerties elektroinstrumenta kustīgajās daļās. ▶ Ja elektroinstrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un pareizi darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību. ▶ Nepaļaujieties uz iemaņām, kas tiek iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu.
Saudzējoša apiešanās un darbs ar elektroinstrumentiem
▶ Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālas slodzes. ▶ Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. ▶ Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai
nav iepazinušas ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu savlaicīgi nomainītas vai remontētas pilnvarotā remonta darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. Savlaicīgi notīriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. Lietojiet vienīgi tādus elektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos darba apstākļus un pielietojuma īpatnības. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām. ▶ Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas un tīras, sargājiet tās no eļļas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.
Apkalpošana
Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot oriģinālas rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
Drošības noteikumi leņķzāģiem/slīpzāģiem
▶ Panelzāģi ir paredzēti koka un tam līdzīgu materiālu zāģēšanai; tos nevar lietot kopā ar abrazīvajiem diskiem dzelzi saturošu materiālu, piemēram, dzelzs stieņu, kniežu u.c. griešanai. Abrazīvie putekļi var izraisīt kustīgo daļu, piemēram, apakšējā aizsarga iestrēgšanu. Dzirksteles, kas veidojas abrazīvās griešanas laikā, dedzina apakšējo aizsargu, plastmasas ieliktni un citas plastmasas daļas. Ja iespējams, lietojiet spīles apstrādājamā priekšmeta nostiprināšanai. Ja apstrādājamais priekšmets tiek turēts ar roku, tai visu laiku jāatrodas vismaz 100 mm attālumā no asmens jebkurā tā pusē. Nelietojiet zāģi tādu priekšmetu zāģēšanai, kas ir pārāk mazi, lai tos varētu droši nostiprināt ar spīlēm vai noturēt ar roku. Ja Jūsu roka atrodas pārāk tuvu zāģa asmenim, pieaug savainojuma risks, rokai saskaroties ar asmeni. ▶ Apstrādājamais priekšmets jānovieto stacionāri un jānostiprina ar spīļu palīdzību vai jātur, piespiežot pie galda un vadotnes. Neveiciet zāģēšanu, bīdot apstrādājamo priekšmetu zāģa asmens virzienā un nezāģējiet, jebkādā veidā vadot apstrādājamo priekšmetu „ar brīvu roku“. Nenostiprināti vai kustīgi apstrādājamie
priekšmeti var tikt ar lielu ātrumu mesti prom, radot savainojumus.
Zāģēšanas laikā iespiediet zāģa asmeni apstrādājamajā priekšmetā. Nevelciet zāģa asmeni caur apstrādājamo priekšmetu. Lai veidotu zāģējumu, vispirms paceliet augšup asmens galvu un velkot pārbīdiet to virs apstrādājamā priekšmeta bez zāģēšanas, tad ieslēdziet dzinēju, nolaidiet asmens galvu lejup un veidojiet zāģējumu, spiežot zāģa asmeni caur apstrādājamo priekšmetu. Ja zāģēšana notiek, velkot zāģa asmeni caur apstrādājamo priekšmetu, tas izraisa zāģa asmens kāpšanu ārā no zāģējuma un asmens galvas pārvietošanos lietotāja virzienā. Neturiet roku uz paredzētās zāģējuma trases ne zāģa asmens priekšā, ne arī aiz tā. Apstrādājamā priekšmeta „krustiska“ turēšana, t.i., priekšmeta turēšana zāģa asmens labajā pusē ar kreiso roku un otrādi ir ļoti bīstama. ▶ Ja asmens griešanās laikā vēlaties noņemt no galda koka atlūzas vai veikt kādu citu darbību, nesniedzieties aiz vadotnes ar jebkuru roku, ja tā atrodas tuvāk par 100 mm no asmens jebkurā tā pusē. Rotējošā asmens tuvums rokai var nebūt acīmredzams, un šādā situācijā Jūs varat gūt nopietnu savainojumu. ▶ Pirms zāģēšanas pārbaudiet apstrādājamo priekšmetu. Ja apstrādājamais priekšmets ir saliekts vai savērpts, iespīlējiet to vietā, kas atrodas ārpus liekuma, vēršot liekumu vadotnes virzienā. Vienmēr pārliecinieties, ka zāģējuma trases apvidū neveidojas sprauga starp apstrādājamo priekšmetu, zāģēšanas galdu un vadotni. Saliekti vai savērpti apstrādājamie priekšmeti zāģēšanas laikā var pagriezties vai pārvietoties, izraisot rotējošā zāģa asmens iestrēgšanu. Apstrādājamais priekšmets nedrīkst saturēt naglas vai citus svešķermeņus. ▶ Nelietojiet zāģi, kamēr tā zāģēšanas galds nav atbrīvots no darbarīkiem, koka atlūzām u.c. priekšmetiem, izņemot apstrādājamo priekšmetu. Nelieli gruži, nenostiprinātas koka skaidas un atlūzas, kā arī citi objekti, kas saskaras ar rotējošo asmeni, var tikt ar lielu ātrumu mesti prom. Vienlaicīgi zāģējiet tikai vienu priekšmetu. Vairāki kopā salikti apstrādājamie priekšmeti nevar tikt apmierinošā veidā iespīlēti vai citādi iestiprināti un var iestrēgt asmenī vai zāģēšanas laikā pārvietoties. Nodrošiniet, lai panelzāģis pirms lietošanas tiktu nostiprināts vai novietots uz stingras, līmeniskas virsmas. Ja panelzāģis atrodas uz stingras, līmeniskas virsmas, tas samazina instrumenta nestabilitātes risku darba laikā. Plānojiet darbu ar panelzāģi. Ik reizi, izmainot horizontālā vai vertikālā zāģēšanas leņķa iestatījumus, nodrošiniet, lai pārbīdāmā vadotne būtu pareizi nostiprināta un droši atbalstītu apstrādājamo priekšmetu, nesaskaroties ar zāģa asmeni vai aizsargu sistēmu. Neieslēdzot instrumentu un nenovietojot apstrādājamo priekšmetu uz zāģēšanas galda, pārvietojiet zāģa asmeni tā, lai tiktu pilnībā modelēts zāģēšanas process, šādi nodrošinoties pret zāģa asmens saskaršanos ar instrumenta daļām, tai skaitā ar vadotni zāģēšanas laikā.
Lietojot zāģēšanas galda pagarinātājus un balstus, pienācīgā veidā atbalstiet apstrādājamos priekšmetus, kas ir platāki vai garāki par zāģēšanas galda virsmu. Ja apstrādājamie priekšmeti, kas ir platāki vai garāki par zāģēšanas galdu, netiek droši atbalstīti, tie zāģēšanas laikā var sašķiebties. Ja apstrādājamais priekšmets vai tā atzāģētais posms sašķiebjas, tas var pacelt augšup apakšējo aizsargu vai arī tikt mests prom, saskaroties ar rotējošo zāģa asmeni. ▶ Neizmantojiet citas personas palīdzību zāģēšanas galda pagarinātāja turēšanai vai kā papildu balstu. Nestabils balsts var izraisīt zāģa asmens zobu iestrēgšanu apstrādājamajā priekšmetā, zāģēšanas laikā izraisot tā pārvietošanos, kā rezultātā instrumenta lietotājs un viņa palīgs var tikt vilkti rotējošā zāģa asmens virzienā. ▶ Apstrādājamā priekšmeta atzāģētais posms nekādā veidā nedrīkst iestrēgt rotējošajā zāģa asmenī vai tikt tam piespiests. Ja atzāģētais posms kaut kādā veidā tiek ierobežots, piemēram, pielietojot garuma atdures, tas var slīpi piespiesties zāģa asmenim un ar lielu ātrumu tikt mests prom. Vienmēr lietojiet spīles vai citu stiprinājuma ierīci, kas spēj droši noturēt vietā apaļus priekšmetus, piemēram, apaļus stieņus vai caurules. Apaļie stieņi zāģēšanas laikā tiecas aizlidot prom, kā rezultātā zāģa asmens zobi "iekožas" priekšmetā un rauj stieni kopā ar lietotāja roku zāģa asmens virzienā. ▶ Pirms kontaktējat zāģa asmeni ar apstrādājamo priekšmetu, nogaidiet, līdz asmens sasniedz pilnu griešanās ātrumu. Tas ļauj samazināt apstrādājamā priekšmeta aizmešanas risku. ▶ Ja apstrādājamais priekšmets vai zāģa asmens iestrēgst, nekavējoties izslēdziet panelzāģi. Nogaidiet, līdz apstājas visas kustīgās daļas, un tad atvienojiet instrumentu no barojošā elektrotīkla vai arī atvienojiet no tā akumulatoru. Tad veiciet pasākumus, lai izbrīvētu iestrēgušo materiālu. Turpinot zāģēt iestrēgušo materiālu, var tikt zaudēta kontrole pār panelzāģi, vai arī tas var tikt bojāts. ▶ Pēc zāģēšanas beigām atlaidiet panelzāģa slēdzi un noturiet asmens galvu apakšējā stāvoklī, līdz zāģa asmens ir apstājies un kļūst iespējams noņemt apstrādājamā priekšmeta atzāģēto posmu. Sniegšanās ar roku gar asmeni tā izskrējiena laikā ir bīstama. ▶ Uzturiet darba vietu tīru. Īpaši bīstams ir dažādu materiālu putekļu sajaukums. Vieglo metālu putekļi ir ļoti ugunsnedroši un sprādzienbīstami. ▶ Nelietojiet neasus, ieplaisājušus, saliektus vai citādi bojātus zāģa asmeņus. Zāģa asmeņi ar neasiem vai nepareizi izliektiem zobiem veido šauru zāģējumu, kas rada pastiprinātu berzi, var būt par cēloni zāģa asmens iespiešanai zāģējumā un izraisīt atsitienu. ▶ Nelietojiet zāģa asmeņus, kas izgatavoti no stipri leģēta ātrgriezējtērauda (HSS). Šādi asmeņi var viegli salūzt. ▶ Vienmēr lietojiet vajadzīgā izmēra zāģa asmeņus ar piemērotu stiprināšanas urbumu (piemēram, romba veida vai apaļu). Zāģa asmeņi, kas nav piemēroti zāģa
stiprinājuma ierīcēm, slikti centrējas un var būt par cēloni kontroles zaudēšanai pār elektroinstrumentu.
Nekādā gadījumā nemēģiniet novākt zāga asmens tuvumā esošos zāģēšanas blakusproduktus, piemēram, zāģu skaidas, koka šķembas u.c., kamēr elektroinstruments darbojas. Vienmēr vispirms pārvietojiet darbinstrumenta galvu augšējā (izejas) stāvoklī un izslēdziet elektroinstrumentu. ▶ Pēc darba nepieskarieties zāģa asmenim, līdz tas nav atdzisis. Darba laikā zāģa asmens stipri sakarst.
Simboli
Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt, lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos apzīmējumus un to nozīmi. Apzīmējumu pareiza interpretācija ļaus vieglāk un drošāk strādāt ar elektroinstrumentu.
Simboli un to nozīme
Elektroinstrumenta darbības laikā netuviniet rokas zāģēšanas vietai un zāģa asmenim. Pieskaršanās zāģa asmenim ir bīstama, jo var izraisīt savainojumu.
▶ Nēsājiet putekļu aizsargmasku.
▶ Nēsājiet aizsargbrilles.
▶ Lietojiet līdzekļus dzirdes orgānu aizsardzībai. Trokšņa iedarbība var radīt paliekošus dzirdes traucējumus.
▶ Bīstama zona! Sekojiet, lai Jūsu rokas, delnas un pirksti atrastos pēc iespējas tālāk no šīs zonas.
Zāģēšana ar vertikālu nolieces leņķi
Lai pārvietotu pārbīdāmo vadotni, jāatskrūvē vidējā fiksējošā skrūve.
Abas malējās fiksējošās skrūves nedrīkst atskrūvēt!
Simboli un to nozīme
ø 30 mm
Izvēloties zāģa asmeni, ņemiet vērā tā izmērus. Asmens centrālā atvēruma diametram jābūt tādam, lai asmens novietotos uz darbvārpstas cieši, bez brīvkustības. Gadījumā, ja tomēr ir nepieciešams lietot diametra salāgotājus, sekojiet, lai salāgotāja izmēri atbilstu zāģa asmens pamatnes biezumam un centrālā atvēruma diametram, kā arī instrumenta darbvārpstas diametram. Ja iespējams, lietojiet kopā ar zāģa asmeni piegādātos salāgotājus.
Izstrādājuma un tā darbības apraksts
Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pielietojums
Šis elektroinstruments ir izmantojams stacionārā režīmā taisnu zāģējumu veidošanai kokā gareniskā un šķērsvirzienā. Tas spēj darboties ar horizontālo zāģēšanas leņķi robežās no -47° līdz +47° un vertikālo zāģēšanas leņķi robežās no 0° līdz 45°.
Pēc savas jaudas elektroinstruments ir piemērots cieta un mīksta koka, kā arī skaidu un šķiedru plākšņu zāģēšanai. Lietojot atbilstošus zāģa asmeņus, instrumentu iespējams lietot arī alumīnija profilu un plastmasas zāģēšanai.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst elektroinstrumenta attēliem, kas sniegti lietošanas pamācības grafiskajā daļā.
1 Urbumi elektroinstrumenta nostiprināšanai 2 Skrūve zāģēšanas galda pagarinātāja fiksēšanai 3 Zāģēšanas galda pagarinātājs 4 Padziļinājumi satveršanai 5 Horizontālā zāģēšanas leņķa skala 6 Pārbīdāma vadotne 7 Skrūvspīles 8 Atdure vertikālā zāģēšanas leņķa 45° iestādīšanai 9 Atdurskrūve vertikālā zāģēšanas leņķa 45° iestādīšanai 10 Svira brīvi izvēlēta vertikālā zāģēšanas leņķa fiksēšanai 11 Skrūve horizontālās pārbīdes ierīces stiprināšanai 12 Asmens horizontālās pārbīdes ierīce 13 Izvadcaurule skaidu izvadīšanai 14 Skaidu aizsargs 15 Ieslēdzējs 16 Rokturis 17 Fiksatora taustiņš darbinstrumenta galvas atbrīvošanai
18 Aizsargpārsegs
19 Kustīgais aizsargpārsegs
20 Slīdrullītis
21 Vadotne
22 Zāģēšanas galds
23 Asmens aptverplāksne
24 Horizontālā zāģēšanas leņķa rādītājs
25 Rokturis brīvi izvēlēta horizontālā zāģēšanas leņķa fiksēšanai
26 Svira horizontālā zāģēšanas leņķa fiksēto vērtību fiksēšanai
27 Pretapgāšanās balsts
28 Ierobes zāģēšanas leņķa fiksēto vērtību iestādīšanai
29 Poga darbvārpstas fiksēšanai
30 Fiksators stiprināšanai transporta stāvoklī
31 Vertikālā zāģēšanas leņķa skala
32 Vertikālā zāģēšanas leņķa rādītājs
33 Atdurskrūve vertikālā zāģēšanas leņķa 0° iestādīšanai
34 Atdure vertikālā zāģēšanas leņķa 0° iestādīšanai
35 Sešstūra stieņatslēga (5 mm)/krustrievas skrūvgriezis
36 Sešstūra ligzdskrūve zāģa asmens stiprināšanai
37 Piespiedējpaplāksne
38 Iekšējā balstvirsma
39 Zāģa asmens
40 Skrūve pārbīdāmās vadotnes fiksēšanai
41 Urbumi skrūvspīlēm
42 Vītņstienis
43 Skrūves asmens aptverplāksnes stiprināšanai
44 Vertikālā zāģēšanas leņķa rādītāja skrūve
45 Horizontālā zāģēšanas leņķa rādītāja skrūve
Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie parametri
| Pane|zāgis | GCM 80 SJGCM 800 SJGCM 8000 SJ |
| Izstrādājuma numurs3 601 M19 ... | | ... 0... ... 06. |
| Nominālā patērējamā jauda | W 1400 1250 |
| Griešanās ātrums brīvgaitā | min.1 | 5500 5500 |
| Palaišanas strāvas ierobe-žošana | | ● ● |
| Svars atbilstoši EPTA-Procedure 01:2014 kg 14,1 14,1 | |
| Elektroaizsardzības klase | ☐ /TT /TT ☐ |
| Pieļaujamie apstrādājamā priekšmeta izmēri (maksimalais/minimalais)ir sniegti lappusē 272.Šādi parametri tiek nodrošināti pie nominalā elektrobarošanas spriegu-ma [U] 230 V. lekārtām, kas paredzētas citam spriegumam vai ir modifi-cētas atbilstoši nacionalajiem standartiem, šie parametri var atškirties. |
Piemērotu zāģa asmeņu izmēri
| Zāga asmens diametrs | mm | 216 |
| Zāga asmens pamatnes biezums | mm | 1,3-1,8 |
| Maks. zāgējuma platums | mm | 3,3 |
| Centrālā atvēruma diametrs | mm | 30 |
Trokšņa parametru vērtības ir noteiktas atbilstoši EN 62841-3-9.
Elektroinstrumenta radītā pēc raksturlīknes A izsvērtā trokšņa parametru tipiskās vērtības ir šādas: trokšņa spiediena līmenis 93 dB(A); trokšņa jaudas līmenis 106 dB(A). Izkliede K=3 dB. Nēsājiet ausu aizsargus!
Šajā pamācībā norādītais trokšņa līmenis ir izmērīts atbilstoši standartā noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.
Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā radītā trokšņa līmenis var atšķirties no šeit norādītās vērtības. Tas var ievērojami palielināt trokšņa radīto papildu slodzi kopējam darba laika posmam.
Lai precīzi izvērtētu trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt trokšņa radīto papildu slodzi kopējam darba laika posmam.
Montāža
▶ Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Elektroinstrumenta salikšanas un apkalpošanas laikā tā elektrokabela kontaktdakša nedrīkst būt pievienota pie barojošā elektrotīkla kontaktligzdas.
Piegādes komplekts
Pirms elektroinstrumenta lietošanas pirmo reizi, pārliecinieties, ka tā piegādes komplektā ietilpst šādas vienības.
- Paneļzāģis ar iestiprinātu zāģa asmeni
- Skrūvspiles 7
- Zāģēšanas galda pagarinātājs 3
2x fiksējošas skrūves 2, 2x krustrievas skrūves kā nodrošinājums pret izvilkšanu
- Sešstūra stienatslēga/krustrievas skrūvgriezis 35
Piezīme. Pārbaudiet, vai nav bojāts elektroinstruments vai kāda no tā daļām.
Turpinot elektroinstrumenta lietošanu, rūpīgi pārbaudiet, vai tā aizsargierīces un daļas ar nelieliem bojājumiem funkcionē pareizi un bez traucējumiem. Pārbaudiet, vai elektroinstrumenta kustīgās daļas netraucēti pārvietojas un nav iespīlētas un vai kāda no daļām nav bojāta. Ikvienai daļai jābūt pareizi nostiprinātai un jāpilda tai paredzētais uzdevums, nodrošinot pareizu elektroinstrumenta darbību.
Bojātās aizsargierīces vai citas instrumenta daļas nekavējoties jānomaina vai kvalificēti jāizremontē pilnvarotā remonta darbnīcā.
Zāģēšanas galda pagarinātāju montāža (attēls A)
Zāģēšanas galdu ar pagarinātāja 3 palīdzību var pagarināt virzienā pa kreisi vai pa labi.
- Līdz galam iebīdiet zāģēšanas galda pagarinātājus šim nolūkam paredzētajos zāģēšanas galda urbumos.
- Sagāziet elektroinstrumentu uz sāniem, lai varētu ieskrūvēt divas kopā ar to piegādātās krustrievas skrūves, kas paredzētas kā nodrošinājums pret izvilkšanu. Ieskrūvējiet krustrievas skrūves šim nolūkam paredzētajos zāģēšanas galda pagarinātāju 3 vītņurbumos un pievelciet tās ar krustrievas skrūvgriezi 35.
- Atgāziet elektroinstrumentu atpakaļ un ieskrūvējiet fiksējošās skrūves 2, kas paredzētas zāģēšanas galda pagarinātāju 3 fiksēšanai, šim nolūkam paredzētajos zāģēšanas galda 22 vītņurbumos.
Stacionāra vai pusstacionāra uzstādīšana
▶ Lai varētu droši strādāt ar elektroinstrumentu, tas pirms lietošanas jānostiprina uz līdzenas un stabilas virsmas (piemēram, uz darba galda).
Nostiprināšana uz darba virsmas (attēls B1)
- Nostipriniet elektroinstrumentu uz darba virsmas, lietojot piemērotus skrūvju savienojumus. Stiprināšanai izmantojiet atvērumus 1.
Nostiprināšana uz Bosch darba galda
Pateicoties kājām ar regulējamu garumu, Bosch darba galds GTA ir stabili novietojams uz jebkuras virsmas. Darba galda pārvietojamie balsti ir izmantojami garāku apstrādājamo priekšmetu atbalstīšanai.
- Izlasiet visus darba galdam pievienotos drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un lietošanas norādījumu neievērošana var kļūt par cēloni elektriskā trieciena saņemšanai, kā arī izraisīt aizdegšanos vai smagu savainojumu. Pirms elektroinstrumenta nostiprināšanas pareizi samontējiet darba galdu. Ja galds ir pareizi salikts, samazinās tā „sabrukšanas“ risks.
- Pirms elektroinstrumenta nostiprināšanas uz darba galda pārvietojiet tā darbinstrumenta galvu transporta stāvoklī.
Pusstacionāra uzstādīšana (nav ieteicama!) (attēls B2)
Izņēmuma gadījumos, kad nav iespējama elektroinstrumenta stacionāra uzstādīšana uz līdzenas un stabilas virsmas, to var uzstādīt pagaidu lietošanai.
- Bez pretapgāšanās balsta elektroinstrumentu nav iespējams droši uzstādīt, un tas var apgāzties, darbojoties ar maksimālo zāģēšanas leņķi.
- Ieskrūvējiet vai izskrūvējiet pretapgāšanās balstu 27, līdz elektroinstruments taisni novietojas uz darba virsmas.
Putekļu un skaidu uzsūkšana
Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.
Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām.
- Vienmēr pielietojiet putekļu uzsūkšanu.
- Darba vietai jābūt labi ventilējamai.
- Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2.
Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Putekļu/skaidu aizvadīšanas kanālu var nosprostot putekļi, skaidas vai apstrādājamā priekšmeta atlūzas.
- Izslēdziet elektroinstrumentu un atvienojiet tā kontaktdakšu no elektrotīkla kontaktligzdas.
- Nogaidiet, līdz pilnīgi apstājas zāģa asmens.
- Noskaidrojiet nosprostošanās cēloni un novērsiet nosprostojumu.
Putekļu uzsūkšana ar ārējā putekļsūcēja palīdzību
Veicot putekļu uzsūkšanu ar ārējā putekļsūcēja palīdzību, skaidu izvadīšanas īscaurulei 13 jāpievieno uzsūkšanas šļūtene (Ø 35 mm).
- Savienojiet putekļsūcēja šļūteni ar skaidu izvadīšanas īscauruli 13.
Putekļsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai.
Veselībai īpaši kaitīgu, kancerogēnu vai sausu putekļu uzsūkšanai lietojiet speciālus putekļsūcējus.
Zāģa asmens nomaiņa (attēli C1–C4)
Zāģa asmeņu nomaiņas laikā uzvelciet aizsargcimdus. Pieskaroties zāģa asmeņiem, var gūt savainojumus.
Izmantojiet vienīgi zāģa asmeņus, kuru maksimālais pieļaujamais griešanās ātrums ir lielāks par elektroinstrumenta griešanās ātrumu brīvgaitā.
Izmantojiet tikai zāģa asmeņus, kas atbilst šajā lietošanas pamācībā noteiktajiem parametriem, ir pārbaudīti atbilstoši standarta EN 847-1 prasībām un attiecīgi marķēti.
Lietojiet tikai tādus zāģa asmeņus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir piemēroti materiālam, ko vēlaties apstrādāt. Tas ļaus novērst zāģa asmens zobu pārkaršanu zāģēšanas laikā.
Zāģa asmens noņemšana
- Pārvietojiet darbinstrumenta galvu darba stāvoklī.
- Grieziet sešstūra ligzdskrūvi 36 ar sešstūra stieņatslēgu (5 mm) 35 un vienlaikus spiediet darbvārpstas fiksēšanas pogu 29, līdz darbvārpsta fiksējas.
- Turiet nospiestu darbvārpstas fiksēšanas pogu 29 un izskrūvējiet skrūvi 36, griežot to pulksteņa rādītāju kustības virzienā (kreisā vītne!).
- Noņemiet piespiedējpaplāksni 37.
- Nospiediet fiksatora taustiņu 17 un pārvietojiet kustīgo asmens aizsargu 19 līdz galam atpakaļ.
- Noturot asmens aizsargu šajā stāvoklī, noņemiet zāģa asmeni 39.
- Lēni nolaidiet kustīgo asmens aizsargu lejup.
Zāģa asmens iestiprināšana
Ja nepieciešams, pirms zāģa asmens iestiprināšanas notīriet visas iestiprināmās daļas.
- Nospiediet fiksatora taustiņu 17, pārvietojiet kustīgo asmens aizsargu 19 līdz galam atpakaļ un noturiet to šajā stāvoklī.
- Novietojiet jauno zāģa asmeni uz iekšējās balstvirsmas 38.
- Iestiprināšanas laikā sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz asmens) sakristu ar bultas virzienu uz asmens aizsargpārsega.
- Lēni nolaidiet kustīgo asmens aizsargu lejup.
- Novietojiet uz asmens piespiedējpaplāksni 37 un ieskrūvējiet skrūvi 36.
Nospiediet darbvārpstas fiksēšanas pogu 29, līdz darbvārpsta fiksējas, un tad stingri pieskrūvējiet skrūvi, griežot to pretēji pulksteņa rādītāju kustības virzienam.
Lietošana
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
Fiksators stiprināšanai transporta stāvoklī (attēls D)
Fiksators stiprināšanai transporta stāvoklī 30 atvieglo elektroinstrumenta pārvietošanu no vienas darba vietas uz otru.
Elektroinstrumenta atbrīvošana (pāreja darba stāvoklī)
- Satveriet darbinstrumenta galvu aiz roktura 16 un nedaudz nospiediet lejup, lai atbrīvotu fiksatoru 30, kas notur galvu transporta stāvoklī.
- Līdz galam pavelciet uz āru fiksatoru stiprināšanai transporta stāvoklī 30.
- Lēni pārvietojiet darbinstrumenta galvu augšup.
Elektroinstrumenta fiksēšana (pāreja transporta stāvoklī)
- Atskrūvējiet fiksējošo skrūvi 11, ja tā ir pieskrūvēta. Pavelciet darbinstrumenta galvu līdz galam uz priekšu un no jauna pieskrūvējiet fiksējošo skrūvi.
- Lai nostiprinātu zāģēšanas galdu 22, stingri pieskrūvējiet fiksējošo rokturi 25.
- Nospiediet fiksatora taustiņu 17 un lēni laidiet lejup darbinstrumenta galvu, turot to aiz roktura 16.
- Pārvietojiet darbinstrumenta galvu lejup, līdz fiksatoru 30 kļūst iespējams pilnīgi iebīdīt elektroinstrumenta korpusā.
Sagatavošana darbam
Vadotnes pārbīdīšana (attēls E)
Veicot zāģēšanu ar vertikālu nolieces leņķi, jāpārvieto pārbīdāmā vadotne 6.
- Atskrūvējiet fiksējošo skrūvi 40, lietojot kopā ar instrumentu piegādāto sešstūra stieņatslēgu 35.
Abas malējās fiksējošās skrūves nedrīkst atskrūvēt!
- Līdz galam izvelciet uz āru pārbīdāmo vadotni 6.
- No jauna stingri pieskrūvējiet fiksējošo skrūvi 40.
Pēc zāģēšanas ar vertikālu nolieces leņķi pārvietojiet pārbīdāmo vadotni 6 atpakaļ iepriekšējā stāvoklī (atskrūvējiet fiksējošo skrūvi 40, pārvietojiet vadotni 6 līdz galam uz iekšu un tad no jauna stingri pieskrūvējiet fiksējošo skrūvi).
Zāģēšanas galda pagarināšana (attēls F)
Gari apstrādājamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta.
Zāģēšanas galdu ar pagarinātāja 3 palīdzību var pagarināt virzienā pa kreisi vai pa labi.
- Atskrūvējiet fiksējošo skrūvi 2.
- Izvelciet zāģēšanas galda pagarinātāju 3 vēlamajā garumā.
- Lai nostiprinātu zāģēšanas galda pagarinātāju, no jauna pieskrūvējiet fiksējošo skrūvi 2.
Lai panāktu optimālu darba drošību, apstrādājamo priekšmetu nepieciešams stingri nostiprināt.
Neapstrādājiet priekšmetus, kuri ir par maziem, lai tos stingri nostiprinātu.
- Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm 6 un 21.
- Ievietojiet kopā ar elektroinstrumentu piegādātās skrūvspīles 7 vienā no šim nolūkam paredzētajiem urbumiem 41.
- Pielāgojiet skrūvspīlu vītnstieņa 42 garumu apstrādājamā priekšmeta augstumam.
- Nostipriniet apstrādājamo priekšmetu, stingri pieskrūvējot vītnstieni 42.
Zāģēšanas leņķa iestādīšana
Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos iestādījumus (skatīt sadaļu „Svarīgāko iestādījumu pārbaude un korekcija“ lappusē 273).
- Pirms zāģēšanas vienmēr stingri pieskrūvējiet fiksējošo rokturi 25. Pretējā gadījumā zāģa asmens var novirzīties zāģējumā.
Horizontālā zāģēšanas leņķa iestādīšana (attēls H)
Horizontālo zāģēšanas leņķi var iestādīt robežās no 47° (virzienā pa kreisi) līdz 47° (virzienā pa labi).
- Atskrūvējiet fiksējošo rokturi 25, ja tas ir pieskrūvēts.
- Pavelciet fiksējošo sviru 26 un pagrieziet zāģēšanas galdu 22 stāvoklī, kurā leņķa rādītājs 24 rāda vēlamo zāģēšanas leņķi.
- Pieskrūvējiet fiksējošo rokturi 25.
Lai ātri un precīzi iestādītu biežāk nepieciešamās horizontālā zāģēšanas leņķa vērtības, zāģēšanas galdā ir izveidotas īpašas ierobes 28, kas atbilst šādām leņķa vērtībām:
Pa kreisi Pa labi
0°
45°22,5°15°15°22,5°45°
- Atskrūvējiet fiksējošo rokturi 25, ja tas ir pieskrūvēts.
- Pavelciet fiksējošo sviru 26 un pagrieziet zāģēšanas galdu 22 par vēlamo leņķi pa kreisi vai pa labi.
- Atlaidiet fiksējošo sviru. Tai jūtami jāfiksējas kādā no ierobēm.
- Pieskrūvējiet fiksējošo rokturi 25.
Vertikālā zāģēšanas leņķa iestādīšana (attēls I)
Vertikālo zāģēšanas leņķi var iestādīt robežās no 0° līdz 45°.
- Līdz galam izvelciet uz āru pārbīdāmo vadotni 6.
- Atbrīvojiet fiksējošo sviru 10.
- Satveriet darbinstrumenta galvu aiz roktura 16 un nolieciet to sānu virzienā, līdz leņķa rādītājs 32 parāda vēlamo zāģēšanas leņķa vērtību.
- Noturot darbinstrumenta galvu šajā stāvoklī, stingri pievelciet fiksējošo sviru 10.
Lai ātri un precīzi iestādītu vertikālā zāģēšanas leņķa vērtības 0° un 45°, elektroinstrumenta korpusā ir izveidotas īpašas atdures.
- Līdz galam izvelciet uz āru pārbīdāmo vadotni 6.
- Atbrīvojiet fiksējošo sviru 10.
- Šim nolūkam satveriet darbinstrumenta galvu aiz roktura 16 un līdz galam nolieciet to sānu virzienā līdz atdurei 34 pa labi (0°) vai līdz atdurei 8 pa kreisi (45°).
- Stingri pievelciet fiksējošo sviru 10.
Uzsākot lietošanu
Pievadiet instrumentam pareizu spriegumu! Spriegumam elektrotīklā jāatbilst vērtībai, kas norādīta instrumenta marķējuma plāksnītē. Elektroinstrumenti, kas paredzēti 230 V spriegumam, var darboties arī no 220 V elektrotīkla.
Ieslēgšana (attēls J)
Lai taupītu enerģiju, ieslēdziet elektroinstrumentu tikai tad, kad tas tiek lietots.
- Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju 15 un turiet to nospiestu.
Piezīme. Drošības apsvērumu dēļ ieslēdzēja 15 fiksēšana ieslēgtā stāvoklī nav paredzēta, tāpēc tas jātur nospiests visu elektroinstrumenta darbības laiku.
Darbinstrumenta galvu kļūst iespējams pārvietot lejup tikai pēc fiksatora taustiņa 17 nospiešanas.
- Tāpēc zāģēšanas laikā vienlaicīgi ar ieslēdzēju 15 jānospiež arī fiksatora taustiņš 17.
Izslēgšana
- Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju 15.
Norādījumi darbam
Vispārēji norādījumi zāģēšanai
▶ Pirms zāģēšanas vienmēr pārliecinieties, ka zāģa asmens jebkurā zāģēšanas fāzē neskars vadotni, skrūvspīles vai citas elektroinstrumenta daļas. Noņemiet palīgvadotni, ja tā ir nostiprināta, vai arī pielāgojiet to darba apstākļiem.
Zāģējiet vienīgi materiālus, kuru zāģēšanai instruments ir normāli paredzēts.
Sargājiet zāģa asmenus no kritieniem un triecieniem. Nepakļaujiet zāģa asmenus sānu spiedienam.
Neapstrādājiet greizus vai neregulāras formas priekšmetus. Apstrādājamajam priekšmetam jābūt ar vismaz vienu taisnu malu, kurai vienmēr jābūt piespiestai pie vadotnes.
Nodrošiniet, lai kustīgais aizsargpārsegs pareizi funkcionētu un varētu brīvi kustēties. Pārvietojot darbinstrumenta galvu lejup, kustīgajam aizsargpārsegam jāatveras. Pārvietojot darbinstrumenta galvu augšup, kustīgajam aizsargpārsegam jāaizveras virs zāģa asmens un jāfiksējas, darbinstrumenta galvai nonākot augšējā stāvoklī.
Lietotāja atrašanās vieta (attēls K)
Nestāviet elektroinstrumenta priekšā pret zāģa asmeni, bet gan vienmēr turieties sānis no tā. Tā Jūsu ķermenis būs pasargāts no iespējamā atsitiena. - Netuviniet rokas un pirkstus rotējošam zāģa asmenim. - Nenovietojiet rokas zem darbinstrumenta galvas.
Maksimālie izmēri
| Zāgēšanas lenkishorizontālais vertikālais | Augustums x platums[mm] |
| 0° 0° | 70 x 270 |
| 45° 0° | 70 x 190 |
| 0° 45° | 45 x 270 |
Minimālie izmēri (= izmēri visiem priekšmetiem, kurus ar piegādes komplektā ietilpstošo skrūvspīļu 7 palīdzību var nostiprināt pa kreisi vai pa labi no zāģa asmens):
100 x 40 mm (garums x platums).
Maks. zāģēšanas dziļums (0°/0°): 70 mm
Asmens aizsargplākšņu nomaiņa (attēls L)
Ilgstoši lietojot instrumentu, tā sarkanās asmens aizsargplāksnes 23 var nodilt.
Nomainiet bojātās asmens aizsargplāksnes.
- Pārvietojiet darbinstrumenta galvu darba stāvoklī.
- Izskrūvējiet skrūves 43 ar sešstūra stieņatslēgu (4 mm) un noņemiet nolietotās aizsargplāksnes.
- Novietojiet jauno labās puses aizsargplāksni tai paredzētajā vietā.
- Pieskrūvējiet jauno asmens aizsargplāksni ar skrūvēm 43 pēc iespējas tālāk pa labi, nodrošinot, lai zāģa asmens nesaskartos ar aizsargplāksni jebkurā no iespējamajiem asmens stāvokļiem.
- Līdzīgā veidā iestipriniet arī jauno kreisās puses aizsargplāksni.
Zāģēšana
Pirms zāģēšanas vienmēr stingri pieskrūvējiet fiksējošo rokturi 25. Pretējā gadījumā zāģa asmens var novirzīties zāģējumā.
Zāģēšana bez pārbīdes (apzāģēšana) (attēls M)
- Ja jāveic zāģēšana bez pārbīdes (zāģējot nelielus priekšmetus), atskrūvējiet stiprinošo skrūvi 11, ja tā ir pieskrūvēta. Līdz galam pārbīdiet darbinstrumenta galvu vadotņu 6 un 21 virzienā un tad no jauna pieskrūvējiet stiprinošo skrūvi 11.
- lestādiet vēlamo horizontālo un/vai vertikālo zāģēšanas leņķi.
- Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm 6 un 21.
- Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem.
- Ieslēdziet elektroinstrumentu.
- Nospiediet fiksatora taustiņu 17 un lēni laidiet lejup darbinstrumenta galvu, turot to aiz roktura 16.
- Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi pārvietojot darbinstrumenta galvu.
- Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa asmens pilnīgi apstājas.
- Lēni paceliet augšup darbinstrumenta galvu.
Zāģēšana ar pārbīdi
- Zāģēšanas laikā izmantojot asmens horizontālās pārbīdes ierīci 12 (platiem priekšmetiem), atskrūvējiet fiksējošo skrūvi 11, ja tā ir pieskrūvēta.
- Iestādiet vēlamo horizontālo un/vai vertikālo zāģēšanas leņķi.
- Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm 6 un 21.
- Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem.
- Atvelciet darbinstrumenta galvu prom no vadotnēm 6 un 21, līdz zāģa asmens nonāk apstrādājamā priekšmeta priekšā.
- Ieslēdziet elektroinstrumentu.
- Nospiediet fiksatora taustiņu 17 un lēni laidiet lejup darbinstrumenta galvu, turot to aiz roktura 16.
- Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi pārvietojot darbinstrumenta galvu vadotņu 6 un 21 virzienā.
- Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa asmens pilnīgi apstājas.
- Lēni paceliet augšup darbinstrumenta galvu.
Zāģējot izliektas formas vai apalus priekšmetus, tie īpaši jānodrošina pret izslīdēšanu. Zāģējuma trases apvidū nedrīkst palikt atstarpe starp apstrādājamo priekšmetu, vadotni un zāģēšanas galdu.
Vajadzības gadījumā nepieciešams sagatavot un pielāgot īpašus turētājelementus.
Svarīgāko iestādījumu pārbaude un korekcija
Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos iestādījumus.
Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti.
Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnīcā šis darbs tiks veikts ātri un kvalitatīvi.
Vertikālā zāģēšanas leņķa fiksētās vērtības 0° regulēšana
- Pārvietojiet darbinstrumenta galvu darba stāvoklī.
- Pagrieziet zāģēšanas galdu 22 līdz ierobei 28, kas atbilst horizontālajam zāģēšanas leņķim 0°. Fiksējošajai svirai 26 jūtami jāfiksējas ierobē.
Pārbaude (attēls N1)
- Iestādiet uz leņķmēra leņķi 90° un novietojiet to uz zāģēšanas galda 22. Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa asmenim 39.
Regulēšana (attēls N2)
- Atbrīvojiet fiksējošo sviru 10.
- Atskrūvējiet atdurskrūves 33 kontruzgriezni, lietojot piemērotu gredzenatslēgu vai vaļējā tipa atslēgu (10 mm).
- Ieskrūvējiet vai izskrūvējiet atdurskrūvi, panākot, lai leņķmēra mērstienis visā garumā cieši piespiestos zāģa asmenim.
- Stingri pievelciet fiksējošo sviru 10.
- Stingri pieskrūvējiet atdurskrūves 33 kontruzgriezni.
Ja pēc iestādīšanas leņķa rādītājs 32 neatrodas uz vienas līnijas ar 0° atzīmi uz skalas 31, ar piemērotu krustrievas skrūvgriezi atskrūvējiet skrūvi 44 un savietojiet leņķa rādītāju ar 0° atzīmi.
Vertikālā zāģēšanas leņķa fiksētās vērtības 45° regulēšana
- Pārvietojiet darbinstrumenta galvu darba stāvoklī.
- Pagrieziet zāģēšanas galdu 22 līdz ierobei 28, kas atbilst horizontālajam zāģēšanas leņķim 0°. Fiksējošajai svirai 26 jūtami jāfiksējas ierobē.
- Atbrīvojiet fiksējošo sviru 10. Satveriet darbinstrumenta galvu aiz roktura 16 un līdz galam nolieciet to sānu virzienā pa kreisi (45°).
Pārbaude (attēls O1)
- Iestādiet uz leņķmēra leņķi 45° un novietojiet to uz zāģēšanas galda 22.
Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa asmenim 39.
Regulēšana (attēls O2)
- Atbrīvojiet fiksējošo sviru 10.
- Atskrūvējiet atdurskrūves 9 kontruzgriezni, lietojot piemērotu gredzenatslēgu vai vaļējā tipa atslēgu (10 mm).
- Ieskrūvējiet vai izskrūvējiet atdurskrūvi, panākot, lai leņķmēra mērstienis visā garumā cieši piespiestos zāģa asmenim.
- Stingri pievelciet fiksējošo sviru 10.
- Stingri pieskrūvējiet atdurskrūves 9 kontruzgriezni. Ja pēc veiktās iestādīšanas zāģēšanas leņķa rādītājs 32 vairs nesakrīt ar 45° atzīmi uz skalas 31, vispirms vēlreiz pārbaudiet zāģēšanas leņķa 0° vērtības iestādījumus un zāģēšanas leņķa rādītāju. Tad atkārtojiet vertikālā zāģēšanas leņķa fiksētās vērtības 45° iestādīšanu.
Horizontālā zāģēšanas leņķa rādītāja regulēšana (attēls P)
- Pārvietojiet darbinstrumenta galvu darba stāvoklī.
- Pagrieziet zāģēšanas galdu 22 tādā stāvoklī, lai tas fiksētos ierobē 28, kas atbilst leņķim 0°. Svirai 26 jūtami jāfiksējas šajā ierobē.
Pārbaude
Leņķa rādītājam 24 jāatrodas uz vienas taisnes ar 0° atzīmi uz skalas 5.
Regulēšana
- Ar piemērotu krustrievas skrūvgriezi atskrūvējiet skrūvi 45 un savietojiet leņķa rādītāju ar 0° iedaļu.
- Stingri pieskrūvējiet fiksējošo skrūvi.
Pārvietošana (attēls Q)
Pirms elektroinstrumenta transportēšanas veiciet šādas darbības.
- Atskrūvējiet fiksējošo skrūvi 11, ja tā ir pieskrūvēta. Līdz galam izvelciet darbinstrumenta galvu virzienā uz elektroinstrumenta priekšpusi un pieskrūvējiet fiksējošo skrūvi.
- Pārvietojiet darbinstrumenta galvu transporta stāvoklī.
- Noņemiet visus piederumus, ko nevar stingri nostiprināt uz elektroinstrumenta.
Ja iespējams, transportēšanas laikā ievietojiet rezerves zāģa asmeņus noslēdzamā futrālī.
- Lai paceltu un/vai pārvietotu elektroinstrumentu, satveriet to aiz padziļinājumiem 4 zāģēšanas galda 22 sānos.
▶ Elektroinstrumenta transportēšanas laikā tā pacelšanai un nostiprināšanai izmantojiet vienīgi transportēšanas ierīces, bet ne aizsargierīces.
Apkalpošana un apkope
Apkalpošana un tīrīšana
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
Ja nepieciešams nomainīt elektrotikla kabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai Bosch pilnvarotā elektroinstrumentu remonta darbnīcā, jo tā tiks saglabāts vajadzīgais darba drošības līmenis.
Tīrīšana
Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.
Ik reizi pēc pabeigtas darba operācijas attīriet izstrādājumu un tā daļas no putekļiem un skaidām ar saspiesta gaisa strūklu vai otu.
Regulāri tīriet vadotnes rullīti 20.
Piederumi
| Izstrādājuma numurs |
| Skrūvspiles | 1 609 B04 224 |
| Asmens aptverplāksne 1 609 B05 242 |
| Putekļu maisiņš | 1 609 B05 010 |
| Zāga asmeņi kokam un plākšņu materiāliem, paneļiem un listēm |
| Zāga asmens 216 x 30 mm, 48 zobi 2 608 640 641 |
| Zāga asmeņi plastmasai un krāsainajiem metāliem |
| Zāga asmens 216 x 30 mm, 80 zobi 2 608 640 447 |
| Zāga asmeņi visu veidu lamināta grīdas materiāliem |
| Zāga asmens 216 x 30 mm, 60 zobi 2 608 642 133 |
Klientu konsultāciju dienests un konsultācijas par lietošanu
Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jautājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju par rezerves daļām var atrast arī interneta vietnē:
Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, sniedzot atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, to piederumi un iepakojuma materiāli jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!
Tikai ES valstīm
Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Tiesības uz izmaiņām tiek saglabātas.
Lietuviškai
Saugos nuorodos
