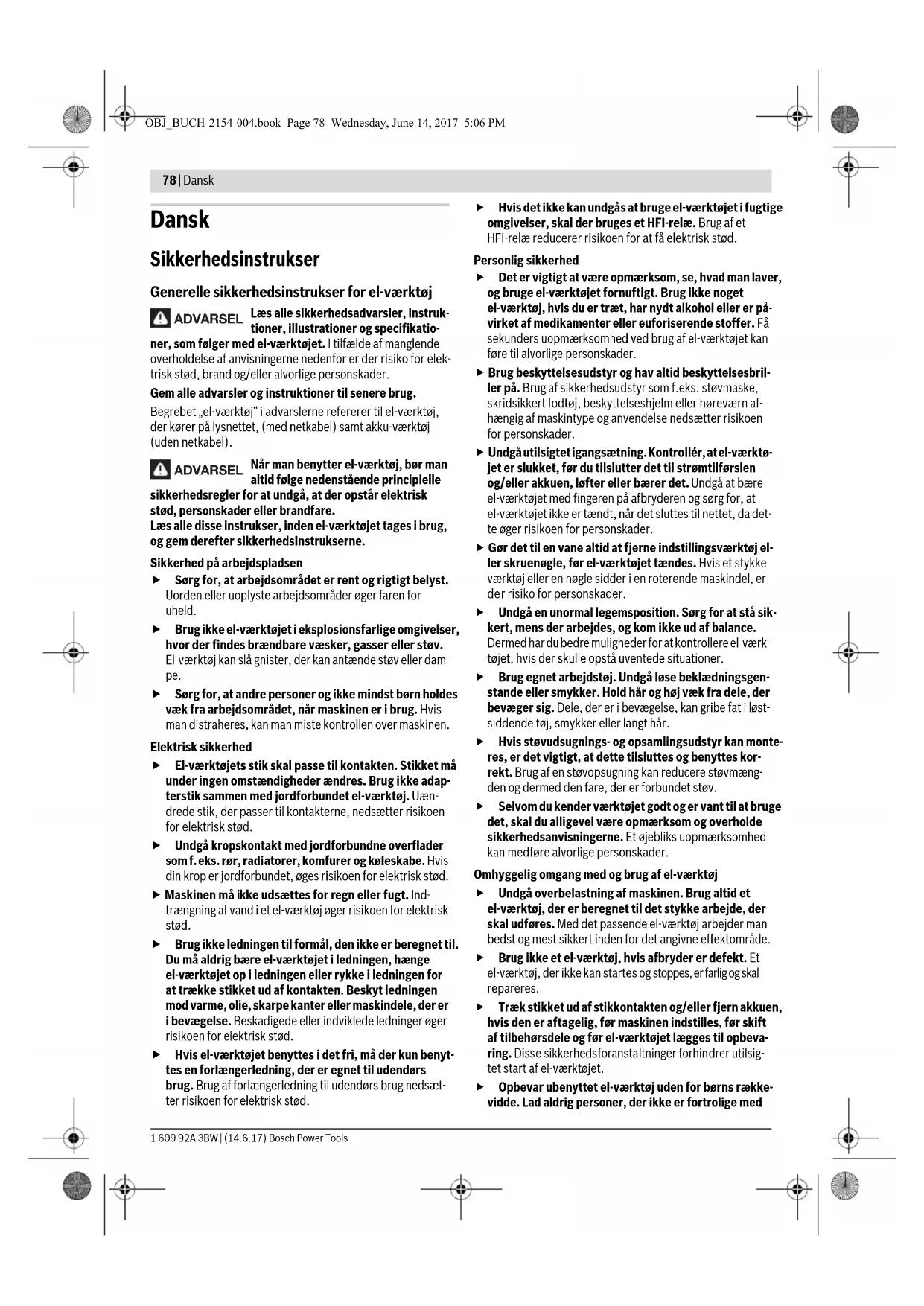

BRUGSANVISNING GCM 800 SJ BOSCH
Sikkerhedsinstrukser
Generelle sikkerhedsinstrukser for el-værktøj
ADVARSEL
Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikatio-
ner, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Begrebet „el-værktøj“ i advarslerne refererer til el-værktøj, der kører på lysnettet, (med netkabel) samt akku-værktøj (uden netkabel).
ADVARSEL
Når man benytter el-værktøj, bør man altid følge nedenstående principielle
sikkerhedsregler for at undgå, at der opstår elektrisk stød, personskader eller brandfare.
Læs alle disse instrukser, inden el-værktøjet tages i brug, og gem derefter sikkerhedsinstrukserne.
Sikkerhed på arbejdspladsen
▶ Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
▶ Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
Personlig sikkerhed
Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
▶ Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
▶ Undgå utilsigtetigangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
▶ Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og høj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.
▶ Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.
Omhyggelig omgang med og brug af el-værktøj
▶ Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.
Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, før maskinen indstilles, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
▶ Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med
Dansk | 79
maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
▶ Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.
▶ Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
▶ Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.
Service
Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
Sikkerhedsinstrukser til kap- og geringssave
Geringssave benyttes til savning af træ eller trælignende produkter. De kan ikke bruges med slibeskiver til savning af jernholdige materialer som f.eks. stænger, stave, stolper o.l. Slibestøv får bevægelige dele såsom den nederste skærm til at sætte sig fast. Gnister fra slibe-skæring vil få den nederste skærm, indlægsskinnen og andre plastdele til at brænde.
Brug altid skruetvinger til at holde emnet, hvis det er muligt. Hvis du støtter emnet med hånden, skal du altid holde hånden mindst 100 mm fra den ene side af savklingen. Brug ikke denne sav til at skære emner, der er for små til at kunne fastspændes sikkert eller holdes med hånden. Hvis du holder hånden for tæt på savklingen, er der større risiko for kvæstelser ved kontakt med savklingen.
Emnet må ikke kunne bevæges sig, og det skal spændes fast eller holdes mod både den justerbare anlægsflade og bordet. Du må ikke føre emnet ind i savklingen eller save „frihånds“ på nogen måde. Emner, der ikke er fastspændt, eller som bevæger sig, kan slynges bort med høj hastighed og forårsage kvæstelser.
Skub saven gennem emnet. Træk ikke saven gennem emnet. For at save skal du løfte savhovedet og trække det over emnet uden at save, starte motoren, presse savhovedet ned og skubbe saven gennem emnet. Savning under træk kan medføre, at savklingen bevæger sig op på toppen af emnet, og klingeenheden med stor kraft slynges mod operatøren.
Læg aldrig hånden over den planlagte savelinje, hverken foran eller bag savklingen. Det er meget farligt at
støtte emnet med „krydsede hænder“, dvs. holde emnet til højre for savklingen med venstre hånd eller omvendt.
Ræk ikke hånden ind over anlægsfladen mindre end 100 mm fra savklingen fra nogen af siderne for at fjerne træstumper eller af andre grunde, mens klingen roterer. Du kan ikke altid se, hvor tæt på din hånd den roterende savklinge befinder sig, og du kan komme alvorligt til skade.
Undersøg emnet, før du saver. Hvis emnet er buet eller skævt, skal du spænde det fast med den buede yderside mod anlægsfladen. Sørg altid for, at der ikke er mellemrum mellem emne, anlægsflade og bord langs med skærelinjen. Bøjede eller skæve emner kan vride eller flytte sig og føre til blokering på den roterende savklinge under savning. Der bør ikke være søm eller fremmedlegemer i emnet.
Brug ikke saven, før alt værktøj, trækstykker m.m. undtagen emnet er fjernet fra bordet. Små stumper, løse træstykker eller andre genstande kan blive slynget bort med stor kraft, hvis de kommer i kontakt med den roterende savklinge.
▶ Sav kun et emne ad gangen. En stabel med flere emner kan ikke fastgøres eller støttes forsvarligt og kan sætte sig fast i klingen eller bevæge sig under savning.
Sørg for at placere eller montere geringssaven på en plan, stabil arbejdsflade før brug. En plan og stabil arbejdsflade nedsætter risikoen for, at geringssaven bliver ustabil.
Planlæg dit arbejde. Hver gang du ændrer fase- eller geringsvinklen, skal du huske at kontrollere, at den justerbare anlægsflade er indstillet korrekt, så den støtter emnet og ikke berører savklingen eller afskærmningen. Bevæg savklingen gennem et komplet simuleret snit uden at slå værktøjet "TIL" og uden et emne på bordet for at sikre, at savklingen ikke kan komme i berøring med eller beskadige den justerbare anlægsflade.
▶ Sørg for egnet støtte som f.eks. bordudvidelser, savbukke e.l., hvis emnet er længere eller bredere end bordpladen. Emner, der er længere eller bredere end geringssaven, kan vippe hvis de ikke er understøttet forsvarligt. Hvis det savede stykke eller emne vipper, kan det løfte den nederste skærm eller blive slynget ud af den roterende savklinge.
Brug ikke en anden person som erstatning for en bordudvidelse eller som ekstra støtte. Hvis emnet ikke holdes stabilt, kan savklingen sætte sig fast, eller emnet kan bevæge sig under savningen, så du og din medhjælper trækkes ind i den roterende savklinge.
Det afskårne stykke må ikke blokeres eller på nogen måde presses imod den roterende savklinge. Hvis det begrænses, f.eks. ved at bruge længdestop, kan det afskårne stykke blive trykket imod savklingen og slynget bort med stor kraft.
Brug altid en klemme eller en fastgørelsesanordning, der er designet til at give runde materialer som stænger eller rør en forsvarlig støtte. Stænger har en tendens
80 | Dansk
til at rulle under savning, så savklingen „bider“ og kan trække emnet med din hånd ind i savklingen.
Lad savklingen komme op på fuld hastighed før kontakt med emnet. Dette reducerer faren for, at emnet slynges ud.
Stands geringssaven, hvis emnet eller savklingen sætter sig fast. Vent, til alle bevægelige dele står stille, og træk så stikket ud af strømkilden og/eller fjern batteriet. Først derefter må du fjerne materialet, der har sat sig fast. Ved fortsat savning med et blokeret emne kan du miste kontrollen over geringssaven eller beskadige den.
Når du har fuldført snittet, skal du slippe kontakten, holde savhovedet nede og vente, til savklingen er standset, før du fjerner det afskårne stykke. Det er farligt at stikke hånden hen til savklingen, mens den stadig er i bevægelse.
▶ Renhold arbejdspladsen. Blandede materialer er særlig farlige. Letmetalstøv kan brænde eller eksplodere.
Anvend ikke uskarpe, revnede, bøjede eller beskadigede savklinger. Savklinger med uskarpe eller forkert indstillede tænder fører til øget friktion, fastklemning af savklingen og tilbageslag, fordi savspalten er for smal.
Brug ikke savklinger af højlegeret hurtigstål (HSSstål). Sådanne savklinger kan let brække.
▶ Brug altid savklinger i den rigtige størrelse og med passende holderform (f.eks. rombisk eller rund). Savklinger, der ikke passer til savens monteringsdele, gør, at du mister kontrollen over maskinen.
Fjern aldrig snitrester, træspåner osv. fra snitområdet, mens el-værktøjet kører. Stil altid først værktøjsarmen i hvileposition, før el-værktøjet slukkes.
▶ Berør først savklingen efter arbejdet, når den er kølet helt af. Savklingen bliver meget varm under arbejdet.
Symboler
De efterfølgende symboler kan være af betydning for dit elværktøj. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af el-værktøjet.
Hold fingrene væk fra saveområdet, når el-værktøjet kører. Kontakt med savklingen er forbundet med kvæstelsesfare.
Brug høreværn. Støjpåvirkning kan føre til tab af hørelse.
Farligt område! Hold helst hænder, fingre eller arme væk fra dette område.
Savning af vertikale geringsvinkler:
For at forskyde de justerbare anslagsskinner skal den midterste låseskrue løsnes. De to udvendige monteringsskruer må ikke løsnes!
ø 30 mm
Overhold målene på savklingen. Huldiameteren skal passe til værktøjsspindlen uden slør. Hvis det er nødvendigt at anvende et reduktionsstykke, skal du sikre, at reduktionsstykket er dimensioneret til stambladstykkelsen og savbladets huldiameter samt værktøjsspindlens diameter. Anvend så vidt muligt reduktionsstykket, som leveres med savbladet.
Beskrivelse af produkt og ydelse
Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Beregnet anvendelse
El-værktøjet er beregnet til som standmodel at udføre længde- og tværsnit med lige snitforløb i træ. Vandrette geringsvinkler fra -47^ til +47^ samt lodrette geringsvinkler fra 0^ til 45^ er mulige.
El-værktøjets ydelse er konstrueret til at save i hårdt og blødt træ samt spåne- og fiberplader.
Det er muligt at save i aluminiumsprofiler og kunststof, hvis der bruges tilsvarende savklinger.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiderne.
1 Boringer til montering
2 Klemskrue til savbordsforlængelse
Dansk | 81
3 Forlængelse af savbord
4 Grebfordybning
5 Skala til geringsvinkel (vandret)
6 Justerbar anslagsskinne
7 Skruetvinge
8 Anslag til 45°-geringsvinkel (lodret)
9 Anslagsskrue til 45°-geringsvinkel (vertikal)
10 Spændegreb til vilkårlig geringsvinkel (lodret)
11 Stilleskrue til trækanordning
12 Trækanordning
13 Spånudkast
14 Spånafviser
15 Start-stop-kontakt
16 Håndgreb
17 Låsekontakt til løsning af værktøjsarm
18 Beskyttelsesskærm
19 Pendulbeskyttelsesskærm
20 Gliderulle
21 Anslagsskinne
22 Savbord
23 llægningsplade
25 Knop til indstilling af geringsvinkler (vandret)
26 Arm til indstilling af geringsvinkel (vandret)
27 Vippebeskyttelse
28 Fast indstilling af standard-geringsvinkel
29 Spindellås
30 Transportsikring
35 Unbraconøgle (5 mm)/krydsskruetrækker
36 Unbrakoskrue til savklingefastgørelse
37 Spændeflange
38 Indvendig spændeflange
39 Savklinge
40 Låseskrue til den justerbare anslagsskinne
43 Skruer til ilægningsplade
Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
Tekniske data
| Kap- og geringssav GCM 80 SJ | ||||
| GCM 800 SJ | ||||
| GCM 8000 SJ | ||||
| Typenummer | ||||
| 3 601 M19 ... | ... 0... ... 06. | |||
| Nominel optagen effekt | W | 1 | 4 | 0 |
| Omdrejningstal, ubelastet | min ^-1 | 5500 | 5500 | |
| Startstømsbegrænsning | ● | ● | ||
| Vægt svarer til EPTA-Procedure 01:2014 | kg 14,1 | 14,1 | ||
| Beskyttelsesklasse | ☐/Π /Π | ☐ | ||
Tilladte emnemål (max./min.) se side 84.
Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.
| Savklingediameter | mm 216 | |
| Savklingetykkelse | mm 1,3-1,8 | |
| maks. skærebredde | mm | 3,3 |
| Boringsdiameter | mm | 30 |
Støjinformation
Støjemissionsværdier bestemt iht. EN 62841-3-9.
Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 93 dB(A); lydeffektniveau 106 dB(A). Usikkerhed K = 3 dB.
Brug høreværn!
Det støjemissionsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af støjemissionen.
Den angivne støjemissionsværdi repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan støjemissionsniveauet afvige. Dette kan føre til en betydelig forøgelse af støjemissionen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af støjemissionsniveauet i hele arbejdstidsrummet.
Montering
Undgå utilsigtet igangsætning af maskinen. Netstikket skal altid være trukket ud, når maskinen monteres og når der arbejdes på el-værktøjet.
Leveringsomfang
Kontrollér at alle dele, der nævnes i det følgende, er blevet leveret sammen med maskinen, før den tages i brug første gang:
- Forlængelse af savbord 3
2x klemskrue 2, 2x krydskærvsskrue som udtrækningssikring
- Un braconøgle/krydsskruetrækker 35
Bemærk: Kontrollér el-værktøjet for eventuelle beskadigelser.
Inden fortsat brug af el-værktøjet skal sikkerhedsanordninger eller andre beskadigede dele kontrolleres omhyggeligt for at konstatere, om værktøjet kan fungere rigtigt til de formål, det er beregnet til. Kontrollér, at de bevægelige dele fungerer korrekt og ikke sidder fast, eller om delene er beskadiget. Alle de-le skal være monteret rigtigt og alle betingelser opfyldt for at sikre en fejlfri drift.
Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes korrekt på et anerkendt værksted.
Savbordsforlængelser monteres (se Fig. A)
Savbordet kan gøres større til højre og venstre vha. forlængelsen af savbordet 3.
- Skub savbordsforlængerne gennem boringerne i savbordet, indtil den ikke kan komme længere.
- Vip elværktøjet, så de to medfølgende krydskærvsskruer kan monteres som udtrækningssikring. Skru krydskærvsskruerne i gevindene på savbordsforlængerne 3, og spænd dem med krydskærvsskruetrækkeren 35.
- Vip elværktøjet tilbage, og skru klemskruerne 2 fast for at låse savbordsforlængerne 3 fast i gevindene på savbordet 22.
Stationær eller fleksibel montering
For at sikre en sikker håndering skal el-værktøjet monteres på en lige og stabil arbejdsflade (f.eks. værktøjsbænk), før det tages i brug.
Montering på en arbejdsflade (se Fig. B1)
- Fastgør el-værktøjet på arbejdsfladen med en egnet skrue-forbindelse. Hertil benyttes boringerne 1.
Montering på et Bosch arbejdsbord
GTA-arbejdsbordene fra Bosch støtter el-værktøjet på enhver undergrund vha. højdejusterbare fødder. Emneunderlagene på arbejdsbordene bruges til at understøtte lange emner.
Læs alle advarselshenvisninger og instruksioner, der følger med arbejdsbordet. I tilfælde af manglende overholdelse af advarselshenvisningerne og instruktionerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
- Opstil arbejdsbordet korrekt, før du monterer el-værktøjet. Korrekt opstilling af vigtig for at forhindre, at bordet falder sammen.
- Montér el-værktøjet i transporpositionen på arbejdsbordet.
Fleksibel opstilling (kan ikke anbefales!) (se Fig. B2)
Skulle det i undtagelsestilfælde ikke være muligt at montere el-værktøjet på en lige og stabil arbejdsflade, kan den opstilles med vippebeskyttelse.
Uden vippebeskyttelse står el-værktøjet ikke sikkert og kan især vippe ved savning af max. geringsvinkler.
- Drej vippebeskyttelsen 27 så meget ind eller ud, at elværktøjet står lige på arbejdsfladen.
Støv-/spånudsugning
Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen.
Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.
- Anvend altid en støvopsugning.
- Sørg for god udluftning af arbejdspladsen.
- Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.
▶ Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.
Støv-/spånopsugningen kan blive blokeret af støv, spåner eller brudstykker fra emnet.
- Sluk for el-værktøjet og træk elstikket ud af stikdåsen.
- Vent til savklingen står helt stille.
- Find frem til årsagen til blokeringen og afhjælp den.
Støvet kan også opsuges ved at tilslutte en støvsugerslange til spånudkastet (∅ 35 mm) 13.
- Forbind støvsugerslangen med spånudkastet 13.
Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørt støv.
Udskiftning af savklinge (se Fig. C1 -C4)
Berøring med savklingen er forbundet med kvæstelsesfare.
Anvend kun savklinger, hvis max. tilladte hastighed er højere end dit el-værktøjs omdrejningstal i ubelastet tilstand.
Brug kun savklinger, der svarer til de tekniske data, der er angivet i denne vejledning, og som er kontrolleret og mærket tilsvarende iht. EN 847-1.
Brug kun savklinger, der er anbefalet af el-værktøjets producent og som er egnet til det materiale, der skal bearbejdes.
Dette forhindrer overophedning af savtænderne ved savning.
Udskiftning af savklinge
- Stil el-værktøjet i arbejdsstilling.
- D rej un brakos kruen 36 med indvendig sekskantnøglen (5 mm) 35, og tryk samtidig på spindellåsen 29, indtil den går i indgreb.
- Tryk på spindellåsen 29 og hold den nede og drej skruen 36 ud mod højre (venstregevind!).
- Tag spændeflangen 37 af.
Dansk | 83
- Tryk på låsekontakten 17 og sving pendulbeskyttelsesskærmen 19 helt bagud.
- Hold pendulbeskyttelsesskærmen i denne position og tag savklingen 39 ud.
- Før pendulbeskyttelsesskærmen langsomt op igen.
Isætning af savklinge
Alle dele rengøres før isætning, hvis det er nødvendigt.
- Tryk på låsekontakten 17, sving pendulbeskyttelsesskærmen 19 helt bagud og hold den i denne position.
- Anbring den nye savklinge på den indvendige spændeflange 38.
Savklingen skal anbringes på en sådan måde, at tændernes skæreretning (pilretning på savklinge) er i overensstemmelse med pilretningen på beskyttelsesskærmen!
- Før pendulbeskyttelsesskærmen langsomt op igen.
- Sæt spændeflangen 37 og skruen 36 på. Tryk på spindellåsen 29, til denne falder i indgreb og spænd skruen til venstre.
Brug
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Transportsikring (se Fig. D)
Transportsikringen 30 gør det nemmere at håndtere el-værktøjet, når den transporteres til forskellige brugssteder.
Afsikring af el-værktøjet (arbejdsstilling)
- Tryk værktøjsarmen en smule nedad vha. håndgrebet 16 for at aflaste transportsikringen 30.
- Træk transportsikringen
- Før værktøjsarmen langsomt opad.
Sikring af el-værktøjet (transportstilling)
- Løsne stilleskruen 11, hvis den er spændt. Træk værktøjsarmen helt frem og spænd stilleskruen igen.
- Spænd knoppen 25 for at fastlåse savbordet 22.
- Tryk på låsekontakten 17 og før værktøjsarmen langsomt ned med håndgrebet 16.
- Før værktøjsarmen ned, til transportsikringen 30 kan trykkes helt ind.
Arbejdsforberedelse
Ved savning af vertikale geringsvinkler skal du forskyde den justerbare anslagsskinne 6.
- Løsn låseskruen 40 med den medfølgende unbrakonøgle 35.
De to udvendige monteringsskruer må ikke løsnes!
- Træk den justerbare anslagsskinne 6 helt ud.
- Spænd låseskruen 40igen.
Når du har savet den vertikale geringsvinkel, skal du skubbe den justerbare anslagsskinne 6 tilbage igen (løsn läseskruen 40; skub anslagsskinnen 6 helt ind; spænd läseskruen igen).
Forlængelse af savebord (se Fig. F)
Lange emner skal understøttes i den frie ende ved at lægge noget ind under dem eller støtte dem mod noget.
Savbordet kan gøres større til højre og venstre vha. forlængelsen af savbordet 3.
- Løsn klemskruen 2.
- Træk forlængelsen af savbordet 3 ud i den ønskede længde.
- Spænd klemskruen 2 igen for at läse savbordsforlængelsen.
Fastgørelse af emne (se Fig. G)
Emnet skal altid være spændt fast for at sikre en optimal arbejdssikkerhed.
Bearbejd ikke emner, der er så små, at de ikke kan spændes fast.
- Tryk emnet fast mod anslagsskinnerne 6 og 21.
- Stik den medleverede skruetvinge 7 ind i en af de dertil indrettede huller 41.
- Tilpas gevindstangen 42 til emnehøjdens skruetvinge.
- Spænd gevindstangen 42 fast og fastgør således emnet.
Indstilling af geringsvinkel
For at sikre at saven altid saver præcise snit er det vigtigt at kontrollere el-værktøjets grundindstillinger og evt. indstille det efter intensiv brug (se „Kontrol og indstilling af grundinstillinger“, side 85).
- Spænd altid knoppen 25 før savning. Ellers kan savklingen sætte sig fast i emnet.
Indstilling af vandrette geringsvinkler (se Fig. H)
Den vandrette geringsvinkel kan indstilles i et område på 47° (venstre side) til 47° (højre side).
- Løsne knoppen 25, hvis den skulle være spændt.
- Træk i armen 26 og drej savbordet 22, til vinkelviseren 24 viser den ønskede geringsvinkel.
- Spænd knoppen 25 igen.
Savbordet er udstyret med hak 28 for hurtigere og mere præcist at kunne indstille ofte benyttede geringsvinkler:
venstre højre
0°
45^22,5^15^15^22,5^45^
- Løsne knoppen 25, hvis den skulle være spændt.
- Træk i armen 26 og drej savbordet 22, til det ønskede hak til højre eller venstre.
- Slip derefter armen. Armen skal falde rigtigt i hak.
- Spænd knoppen 25 igen.
Indstilling af lodrette geringsvinkler (se Fig. I)
Den lodrette geringsvinkel kan indstilles i et område mellem 0° og 45°.
- Træk den justerbare anslagsskinne 6 helt ud.
- Løsne spændegrebet 10.
- Sving værktøjsarmen med håndgrebet 16, til vinkelvisere 32 viser den ønskede geringsvinkel.
- Hold værktøjsarmen i denne position og spænd grebet 10 fast igen.
84 | Dansk
Stopanslag er monteret på huset til hurtig og præcis indstilling af standardvinklerne 0° og 45°.
- Træk den justerbare anslagsskinne 6 helt ud.
- Løsne spændegrebet 10.
- Svin værktøjsarmen på håndgrebet 16 mod højre til anslag 34 (0°) eller mod venstre til anslag 8 (45°).
- Spænd spændegrebet 10 igen.
Ibrugtagning
- Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.
Start (se Fig. J)
For at spare på energien bør du kun tænde for el-værktøjet, när du bruger det.
Bemærk: Af sikkerhedstekniske grunde kan start-stop-kontakten 15 ikke fastlåses; den skal trykkes ned og holdes nede, så længe saven er i drift.
Værktøjsarmen kan først føres nedad, när der trykkes på läse- kontakten 17.
- Til savning skal du trykke på både tænd/sluk-kontakten 15 og läsekontakten 17.
Stop
- Maskinen slukkes ved at slippe start-stop-kontakten 15.
Arbejdsvejledning
Generelle savehenvisninger
Før savearbejdet startes: Kontroller at savklingen på intet tidspunkt kan berøre anslagsskinnen, skruetvingerne eller andre maskindele. Fjern evt. monterede hjælpeanslag eller tilpas dem efter behov.
Sav kun i emner, som er omfattet af savens tiltænkte brug. Beskyt savklingen mod slag og stød. Udsæt ikke savklingen for tryk fra siden.
Bearbejd ikke skæve emner. Emnet skal altid have en lige kant, som lægges op ad anslagsskinnen.
Sørg for, at pendulbeskyttelsesskærmen fungerer, som den skal, og at den kan bevæges frit. Når værktøjsarmen føres nedad, skal pendulbeskyttelsesskærmen åbne sig. Når værktøjsarmen føres opad, skal pendulbeskyttelsesskærmen lukke sig over savbladet igen, og når den er helt oppe, skal den låses.
Brugerens position (se Fig. K)
Stil dig ikke i en linje med savklingen foran el-værktøjet, men altid forskudt i siden i forhold til savklingen.
Dermed er din krop beskyttet mod et muligt tilbageslag.
- Hold hænder, fingre og arme væk fra den roterende savklinge.
- Kryds ikke armene foran værktøjsarmen.
Tilladte emnemål
Maximale emner:
Geringsvinkel Højde x bredde [mm]
Vandret Lodret
| 0° 0° | 70 x 270 |
| 45° 0° | 70 x 190 |
| 0° 45° | 45 x 270 |
Minimale emner (= alle emner, der kan spændes fast til højre eller venstre for savklingen med den medleverede skruetvinge 7): 100 x 40 mm (længde x bredde)
Max. snitdybde (0°/0°): 70 mm
Udskiftning af ilægningsplader (se Fig. L)
De røde ilægningsplader 23 kan blive slidte, når el-værktøjet har været brugt i længere tid.
Udskift defekte ilægningsplader.
koßtålel-værktøjet i arbejdsstilling.
- Skru skruerne 43 ud med unbrakonøglen (4 mm), og tag de gamle ilægningsplader ud.
- Læg den nye højre ilægningsplade i.
- Fastskru ilægningspladen så langt til højre som muligt med skruerne 43, så savklingen ikke kommer i berøring med ilægningspladen i den længde, hvor den mulige trækbevægelse finder sted.
- Gentag arbejdsskridtene i analogi med den nye venstre ilægningsplade.
Savning
- Spænd altid knoppen 25 før savning. Ellers kan savklingen sætte sig fast i emnet.
Savning uden trækbevægelse (kapper) (se Fig. M)
- Til savning uden trækbevægelse (små emner) skal du løsne justeringsskruen 11, hvis den er spændt. Skub værktøjsarmen til anslag i retning mod anslagsskinnerne 6 og 21, og spænd justeringsskruen 11 igen.
- Indstil den ønskede, vandrette og/eller lodrette geringsvinkel.
- Tryk emnet fast mod anslagsskinnerne 6 og 21.
- Spænd emnet, så det passer til målene.
- Tænd for el-værktøjet.
- Tryk på låsekontakten 17 og før værktøjsarmen langsomt ned med håndgrebet 16.
- Sav emnet igennem med jævn fremføring.
- Sluk for el-værktøjet og vent til savklingen står helt stille.
- Før værktøjsarmen langsomt opad.
Savning med trækbevægelse
- Til snit ved hjælp af trækanordning 12 (brede emner) løsnes stilleskruen 11, hvis den er spændt.
- Indstil den ønskede, vandrette og/eller lodrette geringsvinkel.
- Tryk emnet fast mod anslagsskinnerne 6 og 21.
- Spænd emnet, så det passer til målene.
- Træk værktøjsarmen så langt væk fra anslagsskinnerne 6 og 21, at savklingen befinder sig foran emnet.
- Tænd for el-værktøjet.
Dansk | 85
- Tryk på låsekontakten 17 og før værktøjsarmen langsomt ned med håndgrebet 16.
- Tryk nu værktøjsarmen i retning mod anslagsskinnerne 6 og 21, og sav emnet igennem med jævn fremføring.
- Sluk for el-værktøjet og vent til savklingen står helt stille.
- Før værktøjsarmen langsomt opad.
Specielle emner
Når der saves i bøjede eller runde emner, er det vigtigt at sørge for, at disse er særligt godt sikret mod at rutsje væk. På snitlinjen må der ikke være nogen spalte mellem emne, anslagsskinne og savbord.
Få fremstillet specielle holdere, hvis det skulle være nødven- digt.
Kontrol og indstilling af grundinstillinger
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
For at sikre at saven altid saver præcise snit er det vigtigt at kontrollere el-værktøjets grundindstillinger og evt. indstille det efter intensiv brug.
Dette kræver erfaring og tilsvarende specialværktøj.
Dette arbejde gennemføres hurtigt og pålideligt af en Bosch-servicetekniker.
Indstilling af standard-geringsvinkel 0° (lodret)
- Stil el-værktøjet i arbejdsstilling.
- Drej savbordet 22 indtil hakket 28 for 0°. Armen 26 skal falde rigtigt i hak.
Kontrol: (se Fig. N1)
- Indstil en vinkellære på 90° og stil den på savbordet 22.
Benet på vinkellæren skal flugte med hele savklingens længde 39.
Indstilling: (se Fig. N2)
- Løsne spændegrebet 10.
- Løsne kontramøtrikken på anslagsskruen 33 med en almindelig ring- eller gaffelnøgle (10 mm).
- Drej anslagsskruen så meget ind eller ud, til benet på vinkellæren flugter med hele savklingens længde.
- Spænd spændegrebet 10 igen.
- Spænd herefer kontramøtrikken til anslagsskruen 33 igen.
Hvis vinkelviseren 32 ikke er i en linje med skalens 0°-mærke 31, når indstillingen er færdig, løsnes skruen 44 med en almindelig krydsskruetrækker, hvorefter vinkelviseren indstilles langs med 0°-mærket.
Indstilling af standard-geringsvinkel 45° (lodret)
- Stil el-værktøjet i arbejdsstilling.
- Drej savbordet 22 indtil hakket 28 for 0°. Armen 26 skal falde rigtigt i hak.
- Løsne spændegrebet 10 og sving værktøjsarmen med håndgrebet 16 helt til venstre (45°).
Kontrol: (se billede O1)
- Indstil en vinkellære på 45° og stil den på savbordet 22.
Benet på vinkellæren skal flugte med hele savklingens længde 39.
Indstilling: (se billede O2)
- Løsne spændegrebet 10.
- Løsne kontramøtrikken på anslagsskruen 9 med en almindelig ring- eller gaffelnøgle (10mm).
- Drej anslagsskruen så meget ind eller ud, til benet på vinkellæren flugter med hele savklingens længde.
- Spænd spændegrebet 10 igen.
- Spænd herefter kontramøtrikken til anslagsskruen 9 igen. Hvis vinkelviseren 32 efter indstillingen ikke er i en linje med 45°-mærket på skalaen 31, kontrolleres først en gang til 0°-indstillingen for geringsvinklen og vinkelviseren. Herefter gentages indstillingen af 45°-geringsvinklen.
Positionering af vinkelviser (vandret) (se Fig. P)
- Stil el-værktøjet i arbejdsstilling.
- Drej savbordet 22 indtil hakket 28 for 0^ . Armen 26 skal falde rigtigt i hak.
Kontrol:
Vinkelviseren 24 skal være i en linje med 0°-mærket på skala-en 5.
Indstilling:
- Løsnskruen 45 med en kærvskruetrækker og indstil vinkelviseren langs med 0°-mærket.
- Spænd skruen fast igen.
Transport (se Fig. Q)
Før el-værktøjet transporteres, skal du gennemføre følgende skridt:
- Løsne stilleskruen 11, hvis den er spændt. Træk værktøjsarmen helt frem og spænd stilleskruen igen.
- Stil el-værktøjet i transportstilling.
- Fjern alle tilbehørsdele, der ikke kan monteres fast på elværktøjet. Ubenyttede savklinger skal helst opbevares i en lukket beholder, när de transporteres.
- Værktøjet løftes eller transporteres ved at stikke fingrene ind i fordybningerne 4 på siden af savbordet 22.
▶ Brug altid transportanordningerne og aldrig beskyttelsesanordningerne til transport af el-værktøjet.
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.
Rengøring
El-værktøj og ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
Pendulbeskyttelsesskærmen skal altid kunne bevæges frit og lukkes automatisk. Derfor skal området omkring beskyttelsesskærmen altid være rent.
Fjern støv og spåner med trykluft eller en pensel efter hver arbejdsgang.
Rengør gliderullen med regelmæssige mellemrum 20.
86 | Svenska
Tilbehør
| Typenummer |
| Skruetvinge 1 609 B04 224 |
| llægningsplader 1 609 B05 242 |
| Støvpose 1 609 B05 010 |
| Savklinger til træ og pladematerialer, paneler og lister |
| Savklinge 216 x 30 mm, 48 tænder 2 608 640 641 |
| Savklinger til kunststof og ikke-jernholdige metaller |
| Savklinge 216 x 30 mm, 80 tænder 2 608 640 447 |
| Savklinger til alle former for laminatgulve |
| Savklinge 216 x 30 mm, 60 tænder 2 608 642 133 |
Kundeservice og brugerrådgivning
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions-tegninger og informationer om reservedele findes også under:
www.bosch-pt.com
Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk
El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.
Ret til ændringer forbeholdes.
Svenska
Säkerhetsanvisningar
Den midtre låseskruen må løsnes när den justerbare anslagsskinnen skal flyttes. De to ytre festeskruene må ikke løsnes!
∅ 30 mm
Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
Tekniske data
| Kapp- og gjæringssag GCM 80 SJ | ||||
| GCM 800 SJ | ||||
| GCM 8000 SJ | ||||
| Produktnummer | ||||
| 3 601 M19 ... | ... 0... ... 06. | |||
| Opptatt effekt | W | 1 | 4 | 0 |
| Tomgangsturtall | min ^-1 | 5500 | 5500 | |
| Startstrømbegrensing | ● | ● | ||
| Vekt tilsvarende EPTA-Procedure 01:2014 | kg 14,1 | 14,1 | ||
| Beskyttelsesklasse | ☐ /II /II | ☐ | ||
Til avsuging kan du også koble en støvsugerslange (∅ 35 mm) på sponutkastet 13.
- Forbind støvsugerslangen med sponutkastet 13.
Lange arbeidsstykker må støttes på den frie enden.
Om nødvendig må du lage spesielle holdere.
- Innstill en vinkellære på 90° og legg den på sagbordet 22. Benet på vinkellæret må være kant i kant med sagbladet 39 over hele lengden.
Innstilling: (se bilde N2)
- Innstill en vinkellære på 45° og legg den på sagbordet 22. Benet på vinkellæret må være kant i kant med sagbladet 39 over hele lengden.
Innstilling:(se bilde O2)
Vinkelanviseren 24 må være i en linje med 0°-merket på skalaen 5.
Innstilling:
Sagblad for kunststoff og ikke-jernholdige metaller
Sagblad 216 x 30 mm, 80 tenner 2 608 640 447
Sagblader for alle laminatgulvtyper
Sagblad 216 x 30 mm, 60 tenner 2 608 642 133
Elektroverktøy må ikke kastes i vanlig søppel!
