BRUKSANVISNING GCM 800 SJ BOSCH

Gem alle advarsler og instruktioner til senere brug.

Symboler og deres betydning

▶ Brug beskyttelsesmaske.

▶ Brug sikkerhedsbriller.

Symboler og deres betydning

31 Skala til geringsvinkel (lodret)

32 Vinkelviser (lodret)

33 Anslagsskrue til 0°-geringsvinkel (vertikal)

34 Anslag til 0°-geringsvinkel (lodret)

41 Boringer til skruetvinge

42 Gevindstang

44 Skrue til vinkelviser (lodret)

45 Skrue til vinkelviser (vandret)

Mål på egnede savklinger

- Kap- og geringssav med monteret savklinge

- Skruetvinge 7

82 | Dansk

Opsugning med fremmed støvsuger

Støvsugeren skal være egnet til det materiale, som skal opsuges.

- Maskinen ibrugtages ved at trykke på start-stop ten 15 og holde den nede.

Vedligeholdelse og service

Vedligeholdelse og rengøring

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesi-

fikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta vare på alle advarsler og instruksjoner for fremtidig referanse.

Uttrykket «elektroverktøy» i advarslene henviser til ditt nett-drevne (med ledning) eller batteridrevne (trådløse) elektro-verktøy.

ADVARSEL Ved bruk av elektroverktøy må følgen- de prinsipielle sikkerhetstiltak følges

til beskyttelse mot elektriske støt, skade- og brannfare. Les alle disse informasjonene før du bruker elektroverktøyet og ta godt vare på sikkerhetsinformasjonene.

Sikkerhet på arbeidsplassen

▶ Hold arbeidsområdet rent og ryddig og sørg for bra be- lysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
Hold barn og andre personer unna når elektroverktøy-et brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Norsk|95

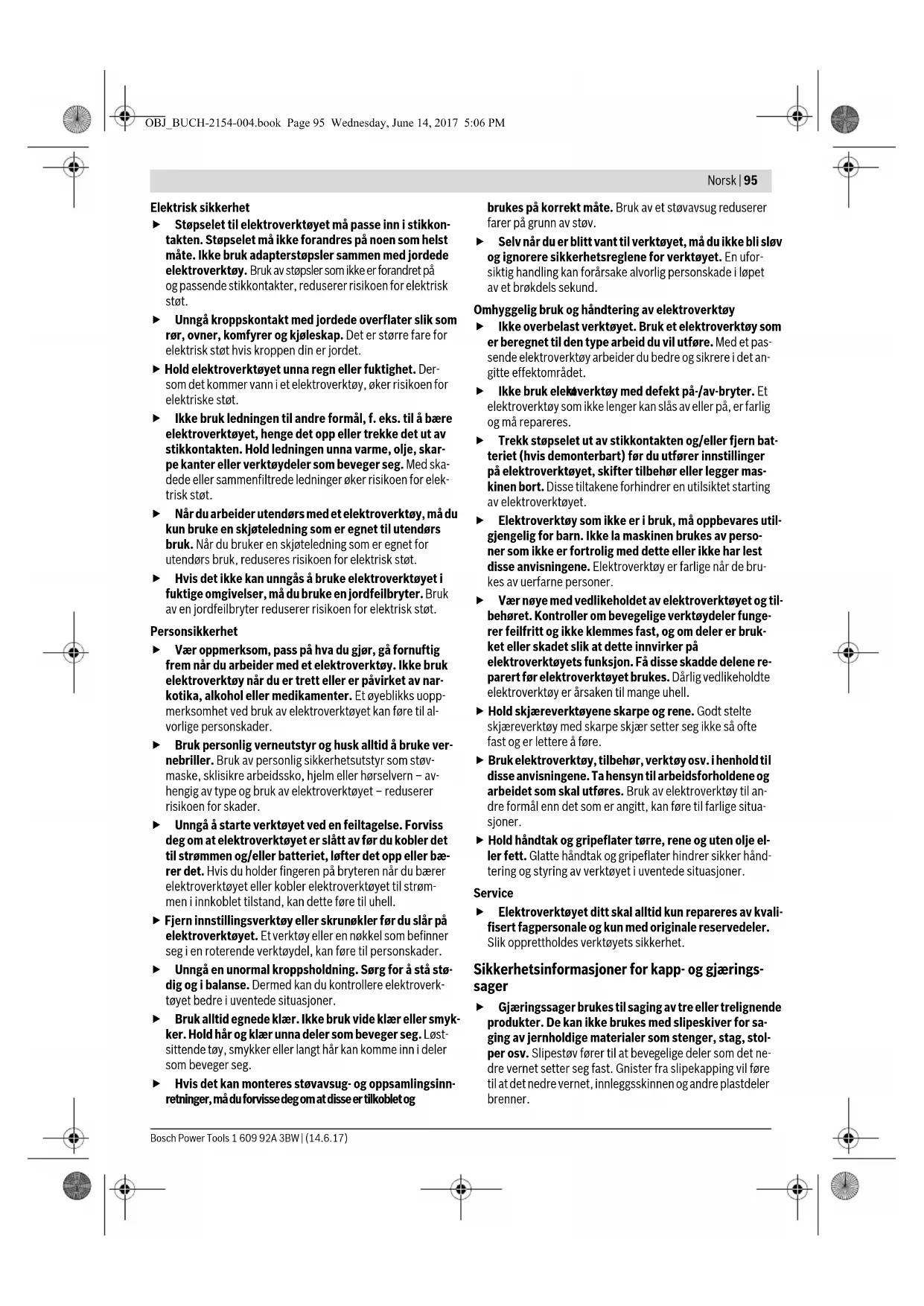

Elektrisk sikkerhet

Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
- Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
- Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

Personsikkerhet

Vær oppmerksom, pass på hva du gjør, gå fornuftig frem när du arbeider med et elektroverktøy. Ikke bruk elektroverktøy när du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.
Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.
▶ Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.
▶ Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og

brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En ufor- siktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

Omhyggelig bruk og håndtering av elektroverktøy

Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elekoverktøy med defekt på/-av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
- Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet slik at dette innvirker på elektroverktøyets funksjon. Få disse skadde delene reparert før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.
▶ Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

Service

Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for kapp- og gjæringssager

Gjæringssager brukes til saging av tre eller trelignende produkter. De kan ikke brukes med slipeskiver for saging av jernholdige materialer som stenger, stag, stolper osv. Slipestøv fører til at bevegelige deler som det nedre vernet setter seg fast. Gnister fra slipekapping vil føre til at det nedre vernet, innleggsskinnen og andre plastdeler brenner.

96 | Norsk

Støtt alltid emnet med klemmer hvis det mulig. Hvis du støtter emnet med hånden, må du alltid holde hånden minst 100 mm fra den ene siden av sagbladet. Bruk ikke denne sagen til å kappe emner som er for små til at de kan spennes fast eller holdes sikkert for hånd. Hvis du holder hånden for nær sagbladet, øker faren for skade på grunn av berøring av sagbladet.
Emnet må ikke bevege seg, og det må spennes fast eller holdes mot både det justerbare anlegget og bordet. Du må ikke mate inn emnet i bladet eller sage på «frihånd» på noen måte. Emner som ikke er festet eller som beveger seg kan slynges bort ved høy hastighet og forårsake per- sonskader.
Skyv sagen gjennom emnet. Du må ikke trekke sagen gjennom emnet. Når du skal sage, løfter du saghodet og trekker det over emnet uten å sage, starter motoren, trykker saghodet ned og skyver sagen gjennom emnet. Saging under trekking kan føre til at sagbladet "klatrer" på toppen av emnet og bladenheten slynges med stor kraft mot brukeren.
Du må aldri legge hånden din over den planlagte kuttelinjen, verken foran eller bak sagbladet. Det er svært farlig holde emnet «med hendene i kryss», dvs. ved at du holder emnet til høyre for sagbladet med venstre hånd eller omvendt.
Du må ikke strekke hånden over kanten nærmere enn 100 m fra en av sidene på sagbladet for å fjerne trebiter mens bladet roterer. Det kan hende du ikke ser hvor nær det roterende sagbladet er hånden din, og du kan bli alvorlig skadet.
▶ Inspiser emnet før saging. Hvis emnet er bøyd eller skjevt, spenner du det fast med den ytre buede siden mot det justerbare anlegget. Du må alltid passe på at det ikke er noe mellomrom mellom emnet, anlegget og bordet langs kuttelinjen. Bøyde eller skjeve emner kan tvinnes eller flytte seg og føre til blokkering på det roterende sagbladet under saging. Det bør ikke være noen spikre eller fremmedlegemer i emnet.
Du må ikke bruke sagen før bordet er fritt for verktøy, trebiter osv., med unntak av emnet. Så rester eller løse trebiter eller andre objekter som berører det roterende bladet kan slynges ut med høy hastighet.
Kapp bare ett emne om gangen. En stabel med flere emner kan ikke festes eller støttes tilstrekkelig, og kan sette seg fast i bladet eller bevege seg under saging.
▶ Sørg for å plassere eller montere gjæringssagen på en plan, stabil overflate før bruk. En plan og stabil arbeidsflate reduserer faren for at gjæringssagen blir ustabil.
▶ Planlegg arbeidet. Hver gang du endrer fasings- eller gjæringsvinkelen, må du huske å kontrollere at den justerbare rammen er riktig innstilt, slik at den støtter emnet og ikke berører bladet eller vernesystemet. Slå på verktøyet, og beveg sagbladet et helt, simulert kutt uten emne på bordet, for å forvisse deg om at det ikke vil bli noen berøring av eller fare for at det justerbare anlegget sages.

Sørg for tilstrekkelig støtte, som bordforlengere, sagbukker osv. hvis emnet er bredere enn bordplaten. Emner som er lengre eller bredere enn gjæringssagen, kan velte hvis de ikke sikres godt nok. Hvis det kappede emnet velter, kan det løfte opp det nedre vernet eller slynges ut av det roterende bladet.
Bruk ikke en annen person som erstatning for en bordforlenger eller som tilleggsstøtte. Hvis ikke emnet holdes stabilt, kan bladet sette seg fast, eller emnet kan flytte på seg under sagingen, slik at du og hjelperen trekkes inn i det roterende bladet.
Det avkappede stykket må ikke blokkeres eller på noen måte trykkes mot det roterende sagbladet. Hvis det sperres, for eksempel hvis det brukes lengdestoppere, kan det avkappede stykket klemmes mot bladet og bli slyngt ut med stor kraft.
Bruk alltidæklemme eller festeanordning som er konstruert for å gi tilstrekkelig for runde materialer som for eksempel stenger eller rør. Stenger har en tendens til å rulle under kapping, noe som gjør at bladet «biter» og emnet og hånden din kan trekkes inn i bladet.
▶ La bladet nå full hastighet før berøring av emnet. Dette reduserer faren for at emnet slynges ut.
Hvis emnet eller bladet setter seg fast, skal du slå av gjæringssagen. Vent til alle deler som beveger seg, har stoppet, og koble støpselet fra strømkilden og/eller fjern batteripakken. Deretter fjerner du materialet som har satt seg fast. Hvis du fortsetter å sage med et blokkert emne, kan du miste kontrollen over eller skade gjæringssagen.
Etter at du har fullført sagingen, slipper du bryteren, holder saghodet ned og venter til bladet stopper før du fjerner det avkappede stykket. Det er farlig å holde hånden nær bladet som fortsatt beveger seg.
▶ Hold arbeidsplassen ren. Materialblandinger er spesielt farlige. Lettmetallstøv kan brenne eller eksplodere.
▶ Bruk ikke butte, revnede, bøyde eller skadede sagblad. I en for smal sagespalte forårsaker sagblad med butte eller galt opprettede tenner stor friksjon, fastklemming av sagbladet eller tilbakeslag.
Ikke bruk sagblad av høylegert hurtigskjærende stål (HSS-stål). Slike sagblad kan lett brekke.
Bruk alltid sagblad med rett størrelse og med passende festehull (f. eks. firkantet eller rundt). Sagblad som ikke passer sammen med sagens montasjedeler, går urundt og fører til tap av kontrollen.
Fjern aldri snittrester, trespon e.l. fra skjæreområdet mens elektroverktøyet går. Før verktøyarmen alltid først til hvileposisjon og slå av elektroverktøyet.
Ikke ta i sagbladet etter arbeidet før det er avkjølt. Sagbladet blir svært varmt i løpet av arbeidet.

Norsk | 97

Symboler

De nedenstående symbolene kan være av betydning for bruk av elektroverktøyet. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg med å bruke elektroverktøyet en bedre og sikrere måte.

Symboler og deres betydning

▶ Pass på at hendene ikke kommer inn i sagområdet när elektroverktøyet går. Ved kontakt med sagbladet er det fare for skader.

▶ Bruk en støvmaske.

▶ Bruk hørselvern. Innvirkning av støy kan føre til at man mister hørselen.

▶ Fareområde! Hold helst hender, fingre eller armer borte fra dette området.

Saging av vertikale gjæringsvinkler:

Ta hensyn til sagbladets dimensjoner. Hulldiameteren må passe uten klaring på verktøyspindelen. Hvis det er nødvendig å bruke reduksjonsstykker, må reduksjonsstykkenes dimensjoner passe til tykkelsen på hovedbladet, sagbladets hulldiameter og diameteren på verktøyspindelen. Bruk fortrinnsvis reduksjonsstykkene som fulgte med sagbladet.

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Elektroverktøyet er som fastmontert modell beregnet til å lage langsgående og tverrsnitt med rett skjæring i tre. Det er da mulig med horisontale gjæringsvinkler på -47^ til +47^ og vertikale gjæringsvinkler på 0^ til 45^ .

Effekten til elektroverktøyet er beregnet til saging av hardt og mykt tre pluss spon- og fiberplater.

Ved bruk av tilsvarende sagblad er det mulig å sage aluminiumsprofiler og kunststoff.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssidene.

1 Boringer for montering
2 Klemskrue for sagbordforlengelse
3 Sagbordforlengelse
4 Grep-fordypninger
5 Skala for gjæringsvinkel (horisontal)
6 Innstillbar anleggsskinne
7 Skrutvinge
8 Anlegg for 45°-gjæringsvinkel (vertikal)

9 Anleggsskrue for 45°-gjæringsvinkel (vertikal)

10 Spenngrep for valgfri gjæringsvinkel (vertikal)

11 Låseskrue for trekkelement

12 Trekkelement

13 Sponutkast

14 Sponavviser

15 På-/av-bryter

16 Håndtak

17 Låsebryter for løsning av verktøyarmen

18 Vernedeksel

19 Vernedeksel

20 Gliderulle

21 Anleggsskinne

22 Sagbord

23 Innleggsplate

26 Arm til forinnstilling av gjæringsvinkelen (horisontal)

27 Beskyttelse mot kanting

28 Kjerver for standard-gjæringsvinkel

29 Spindellås

30 Transportsikring

31 Skala for gjæringsvinkel (vertikal)

32 Vinkelanviser (vertikal)

33 Anleggsskrue for 0°-gjæringsvinkel (vertikal)

98 | Norsk

34 Anlegg for 0°-gjæringsvinkel (vertikal)
35 Umbrakonøkkel (5 mm)/stjerneskrutrekker
36 Innvendig sekskantskrue for sagbladfesting
37 Spennflens
38 Innvendig spennflens
39 Sagblad
40 Läseskrue for den innstillbare anleggsskinnen
41 Boringer for skrutvinge
42 Gjengestang
43 Skruer for innleggsplaten
44 Skrue for vinkelanviser (vertikal)
45 Skrue for vinkelanviser (horisontal)

Godkjente arbeidsstykkemål (maksimal/minimal) se side 101. Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe.

Mål for egnede sagblad
Sagbladdiameter	mm	216
Stambladtykkelse	mm	1,3-1,8
Maks. sagebredde	mm	3,3
Boringsdiameter	mm	30

Støyinformasjon

Støyutslippsverdier målt i henhold til EN 62841-3-9.

Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 93 dB(A); lydeffektnivå 106 dB(A). Usikkerhet K=3 dB.

Bruk hørselvern!

Støyutslippsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig estimering av støyutslippet.

Den angitte støyutslippsverdien representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av støyutslippet for hele arbeidstidsrommet.

For en nøyaktig vurdering av støyutslippet skal det også tas hensyn til de tidene maskinen er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere støyutslippet for hele arbeidstidsrommet betraktelig.

Montering

▶ Unngå en uvilkårlig starting av elektroverktøyet. I løpet av monteringen og ved alle arbeider på elektroverktøyet må støpselet ikke være tilkoblet strømtilførselen.

Leveranseomfang

Kontroller før første igangsetting av elektroverktøyet om alle nedenstående oppførte deler er medlevert:

- Kapp- og gjæringssag med montert sagblad

- Skrutvinge 7

- Sagbordforlengelse 3

2 klemskruer 2, 2 stjerneskruer som uttrekkssikring

- Umbrakonøkkel/stjerneskrutrekker 35

Merk: Sjekk om elektroverktøyet er skadet.

Før ytterligere bruk av elektroverktøyet må beskyttelsesinnretninger eller lett skadede deler kontrolleres nøye med hensyn til feilfri og formålsmessig funksjon. Kontroller om de bevegelige delene fungerer feilfritt og ikke klemmer, eller om deler er skadet. Samtlige deler må være riktig montert og oppfylle alle betingelser for å sikre en feilfri drift.

Skadede beskyttelsesinnretninger og deler må repareres eller skiftes ut på en sakkyndig måte av et godkjent fagverksted.

Montering av sagbordforlengelsene (se bilde A)

Sagbordet kan ved hjelp av sagbordforlengelsene 3 utvides mot venstre og høyre.

• Skyv sagbordforlengerne gjennom hullene på sagbordet helt til de stopper.
• Sett elektroverktøyet skrått, slik at du kan montere de to stjerneskruene som fulgte med, som uttrekkssikring. Skru stjerneskruene inn i gjengene for disse på sagbordforlengerne 3, og stram dem med stjerneskrutrekkeren 35.
• Vipp elektroverktøyet tilbake, og skru klemskruene 2 som holder sagbordforlengerne 3 på plass, i gjengene for disse på sagbordet 22.

Stasjonær eller fleksibel montering

- Til en sikker bruk må du montere elektroverktøyet før bruk på et jevn og stabil arbeidsflate (f. eks. arbeidsbenk).

Montering på en arbeidsflate (se bilde B1)

- Fest elektroverktøyet på arbeidsflaten med en egnet skruforbindelse. Boringene 1 er beregnet til dette.

GTA-arbeidsbenkene til Bosch gir elektroverktøyet feste på hver undergrunn med høydejusterbare føtter. Arbeidsstykkefestene til arbeidsbenkene er til støtte av lange arbeidsstykker.

Norsk|99

Les gjennom alle advarsler og instrukser som følger med arbeidsbenken. Feil ved overholdelsen av advarslene og instruksene kan medføre elektriske støt, brann og/eller alvorlige skader.
- Sett arbeidsbenken korrekt opp før du monterer elektroverktøyet. En feilfri oppbygging er viktig for å forhindre at benken bryter sammen.
- Monter elektroverktøyet i transportstilling på arbeidsbenken.

Fleksibel oppstilling (anbefales ikke!) (se bilde B2)

Hvis det i unntakstilfeller ikke er mulig å montere elektroverktøyet på en plan og stabil arbeidsflate, kan du plassere det med kantebeskyttelsen.

▶ Uten kantebeskyttelse står elektroverktøyet ikke sikkert og kan spesielt kante ved saging av maksimale gjæringsvinkler.

- Drei kantebeskyttelsen 27 så langt inn eller ut at elektroverktøyet står rett på arbeidsflaten.

Støv-/sponavsuging

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.

Visse typer støv som eik- eller bøkstøv gjelder som kreftfrem-kallende, spesielt i kombinasjon med tilsetningsstoffer til tre-bearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.

• Bruk alltid et støvavsug.
• Sørg for god ventilasjon av arbeidsplassen.
• Det anbefales å bruke en støvmaske med filterklasse P2.
  Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

▶ Unngå støv på arbeidsplassen. Støv kan lett antennes.

Støv-/sponavsuget kan blokkeres av støv, spon eller avbrukne deler på arbeidsstykket.

- Slå av elektroverktøyet og trekk støpselet ut av stikkontakten.

- Vent til sagbladet er helt stanset.

- Finn årsaken til blokkeringen og fjern denne.

Ekstern avsuging

Støvsugeren må være egnet til materialet som skal bearbeides.

Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tört støv må du bruke en spesialstøvsuger.

Utskifting av sagblad (se bildene C1 - C4)

▶ Bruk vernehansker ved montering av sagbladet. Ved berøring av sagbladet er det fare for skader.

Bruk kun sagblad med en maksimal godkjent hastighet som er høyere enn elektroverktøyets tomgangsturtall. Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og som er kontrollert jf. EN 847-1 og tilsvarende markert.

Bruk kun sagblad som anbefales av elektroverktøy-produsenten og som er egnet for det materialet du vil bearbeide. Dette hindrer overoppheting av sagtennene under sagingen.

Demontering av sagbladet

• Sett elektroverktøyet i arbeidsstilling.
• Skru den innvendige sekskantskruen 36 med unbrakonøkkelen (5 mm) 35 og trykk samtidig på spindellåsen 29 til denne går i lås.
• Hold spindellåsen 29 trykt inne og skru ut skruen 36 med urviserne (venstregjenget!).
• Ta av spennflensen 37.
• Trykk låsebryteren 17 og sving vernedekselet 19 bakover inntil anslaget.
• Hold vernedekselet i denne posisjonen og ta ut sagbladet 39.
• Før vernedekselet langsomt nedover igjen.

Montering av sagbladet

Om nødvendig må alle deler som skal monteres rengjøres før innbyggingen.

• Trykk läsebryteren 17, sving vernedekselet 19 bakover inntil anslaget og hold det i denne posisjonen.
• Sett et nytt sagblad på den indre spennflensen 38.

▶ Ved montering må du passe på at tennenes skjæreretning (pilretning på sagbladet) stemmer overens med pilretningen på vernedekselet!

- Før vernedekselet langsomt nedover igjen.

- Sett spennflensen 37 og skruen 36 på. Trykk på spindellåsen 29 til den smekker i lås og trekk skruen fast mot urviserne.

Bruk

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Transportsikring (se bilde D)

Transportsikringen 30 gjør det enklere å håndtere elektroverktøyet ved transporten til de forskjellige bruksstedene.

Avsikring av elektroverktøyet (arbeidsstilling)

• Trykk verktøyarmen på håndtaket 16 litt nedover for å avlaste transportsikringen 30.
• Trekk transportsikringen 30 helt ut.
• Før verktøyarmen langsomt oppover.

Sikring av elektroverktøyet (transportstilling)

• Løsne låseskruen 11, hvis denne er trukket fast. Trekk verktøyarmen helt fremover og trekk låseskruen fast igjen.
• Til låsing av sagbordet 22 trekker du fast läseknotten 25.
• Trykk låsebryteren 17 og før verktøyarmen med håndtaket 16 langsomt nedover.
• Før verktøyarmen så langt ned at transportsikringen 30 kan trykkes helt inn.

100 | Norsk

Arbeidsforberedelse

Forskyvning av anleggsskinnen (se bilde E)

Ved saging av vertikale gjæringsvinkler må du justere anslagsskinnen 6.

• Løsne låseskruen 40 med unbrakonøkkelen 35 som følger med.
  De to ytre festeskruene må ikke løsnes!
• Trekk den innstillbare anleggsskinnen 6 helt utover.
• Stram låseskruen 40 igjen.

Etter saging av de vertikale gjæringsvinklene skyver du den justerbare anslagsskinnen 6 tilbake igjen (løsne låseskruen 40; skyv anslagsskinnen 6 helt inn; stram låseskruen igjen).

Forlengelse av sagbordet (se bilde F)

Sagbordet kan ved hjelp av sagbordforlengelsene 3 utvides mot venstre og høyre.

• Løsne klemskruen 2.
• Trekk sagbordforlengelsen 3 utover til ønsket lengde.
• Sagbordforlengelsen festes ved at du strammer klemskruen 2 igjen.

Festing av arbeidsstykket (se bilde G)

For å oppnå en optimal arbeidssikkerhet må arbeidsstykket alltid spennes fast.

Ikke bearbeid arbeidsstykker som er for små til å kunne spennes fast.

• Trykk emnet godt fast mot anslagsskinnene 6 og 21.
• Sett den medleverte skrutvingen 7 inn i en av de passende boringene 41.
• Tilpass gjengestangen 42 til skrutvingen arbeidsstykkets høyde.
• Trekk gjengestangen 42 fast til og fest arbeidsstykket på denne måten.

Innstilling av gjæringsvinkelen

For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse (se «Kontroll og innstilling av grunninnstillingene», side 101).

Innstilling av horisontal gjæringsvinkel (se bilde H)

Den horisontale gjæringsvinkelen kan innstilles i et område på 47° (venstre side) opp til 47° (høyre side).

• Løs låseknotten 25 hvis denne er trukket fast.
• Trekk i armen 26 og drei sagbordet 22 til vinkelanviseren 24 anviser den ønskede gjæringsvinkelen.
• Trekk läseknotten 25 fast igjen.

Til en hurtig og presis innstilling av gjæringsvinkler som brukes ofte er det beregnet plass til kjerver 28 på sagbordet:

venstre høyre
0^

45°22,5°15°15°22,5°45°

- Løs låseknotten 25 hvis denne er trukket fast.

• Trekk armen 26 og drei sagbordet 22 mot høyre eller venstre til ønsket kjerv.
• Slipp deretter armen. Armen må da følbart gå i lås i kjervet.
• Trekk läseknotten 25 fast igjen.

Innstilling av vertikal gjæringsvinkel (se bilde I)

Den vertikale gjæringsvinkelen kan innstilles i et område på 0° til 45°.

• Trekk den innstillbare anleggsskinnen 6 helt utover.
• Løsnespenngrepet 10.
• Sving verktøyarmen på håndtaket 16 til vinkelanviseren 32 viser den ønskede gjæringsvinkelen.
• Hold verktøyarmen i denne stillingen og trekk spenngrepet 10 fast igjen.

Til en hurtig og nøyaktig innstilling av standardvinklene 0° og 45° finnes det endeanlegg på huset.

• Trekk den innstillbare anleggsskinnen 6 helt utover.
• Løsnespenngrepet 10.
• Sving verktøyarmen på håndtaket 16 til den stopper 34 mot høyre (0°) eller til den stopper 8 mot venstre (45°).
• Trekk spenngrepet 10 fast igjen.

Igangsetting

Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V.

Innkobling (se bilde J)

Slå elektroverktøyet kun på når du bruker det for å spare energi.

- Til igangsetting trykker du på på/-av-bryteren 15 og holder den trykt inne.

Merk: Av sikkerhetsgrunner kan på-/av-bryteren 15 ikke låses, men må stadig holdes trykt inne i løpet av driften.

- For å sage må du derfor, i tillegg til å aktivere av/på-bryteren 15, trykke på läsebryteren 17.

Utkobling

- Til utkopling slipper du på-/av-bryteren 15.

Arbeidshenvisninger

Generelle informasjoner om saging

Ved alle snitt må du først passe på at sagbladet aldri kan berøre anleggsskinnen, skrutvingene eller andre maskindeler. Fjern eventuelt monterte hjelpeanlegg eller tilpass disse på tilsvarende måte.

Må bare brukes til saging av materialer som er i overensstemmelse med forskriftsmessig bruk.

Beskytt sagbladet mot slag og støt. Ikke utsett sagbladet for trykk fra siden.

Ikke bearbeid deformerte arbeidsstykker. Arbeidsstykket må alltid ha en rett kant som anleggskinnen kan legges mot.

Sørg for at pendelvernedekselet fungerer korrekt og kan beveges fritt. Pendelvernedekselet må åpnes når verktøyarmen føres nedover. Når verktøyarmen føres oppover, må pendel-

Norsk | 101

vernedekselet lukke seg igjen over sagbladet og låses i den øverste posisjonen til verktøyarmen.

Brukerens posisjon (se bilde K)

Ikke still deg opp på linje med sagbladet foran elektroverktøyet, men alltid litt på siden av sagbladet. Slik er kroppen din beskyttet mot et mulig tilbakeslag.

- Hold hender, fingre og armer borte fra det roterende sagbladet.

- Ikke legg armene over kors foran verktøyarmen.

Godkjente arbeidsstykkemål

Maksimale arbeidsstykker:

Gjæringsvinkel Høyde x bredde [mm]
horizontal vertikal
0° 0°	70 x 270
45° 0°	70 x 190
0° 45°	45 x 270

Minimale arbeidsstykker (= alle arbeidsstykker som kan spennes fast på venstre eller høyre side av sagbladet med den medleverte skrutvingen 7): 100 x 40 mm (lengde x bredde)

max. skjæredybde (0°/0°): 70 mm

Utskifting av innleggsplatene (se bilde L)

De røde innleggsplatene 23 kan slites etter lengre bruk av elektroverktøyet.

Skift ut defekte innleggsplater.

• Sett elektroverktøyet i arbeidsstilling.
• Skru ut skruene 43 med en unbrakonøkkel (4 mm), og ta ut de gamle innleggsplatene.
• Legg inn den nye høyre innleggsplaten.
• Skru innleggsplaten på så langt til høyre som mulig med skruene 43, slik at hele lengden til mulig trekkbevegelse ikke kommer i berøring med innleggsplaten.
  – Gjenta arbeidsskrittene analog for den nye venstre innleggsplaten.

Saging

- Trekk läseknotten 25 alltid fast før sagingen. Sagbladet kan ellers kile seg fast i arbeidsstykket.

Saging uten trekkebevegelse (kapping) (se bilde M)

• For kutting uten trekkbevegelse (små emner) løsner du låseskruen 11 hvis denne er strammet. Skyv verktøyarmen i retning anslagsskinnene 6 og 21 helt til den stopper, og stram låseskruen 11 igjen.
• Innstill ønsket horisontal og/eller vertikal gjæringsvinkel.
• Trykk emnet godt fast mot anslagsskinnene 6 og 21.
• Spenn arbeidsstykket fast i henhold til målene.
• Slå på elektroverktøyet.
• Trykk låsebryteren 17 og før verktøyarmen med håndtaket 16 langsomt nedover.
• Sag gjennom arbeidsstykket med jevn fremføring.
• Slå av elektroverktøyet og vent til sagbladet er helt stanset.
• Før verktøyarmen langsomt oppover.

Saging med trekkebevegelse

• Til snitt med trekkelementet 12 (brede arbeidsstykker) løser du låseskruen 11, hvis denne er trukket til.
• Innstill ønsket horisontal og/eller vertikal gjæringsvinkel.
• Trykk emnet godt fast mot anslagsskinnene 6 og 21.
• Spenn arbeidsstykket fast i henhold til målene.
• Trekk verktøyarmen bort fra anslagsskinnene 6 og 21 helt til sagbladet er foran emnet.
• Slå på elektroverktøyet.
• Trykk låsebryteren 17 og før verktøyarmen med håndtaket 16 langsomt nedover.
• Trykk verktøyarmen i retning anslagsskinnene 6 og 21, og sag jevnt gjennom emnet.
• Slå av elektroverktøyet og vent til sagbladet er helt stanset.
• Før verktøyarmen langsomt oppover.

Spesialarbeidsstykker

Ved saging av buede eller urunde arbeidsstykker må disse sikres ekstra mot gliding. På skjarekanten må det ikke oppstå en spalte mellom arbeidsstykket, anleggsskinnen og sagbordet.

Kontroll og innstilling av grunninnstillingene

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse.

Hertil trenger du erfaring og tilsvarende spesialverktøy.

En Bosch-kundeservice utfører disse arbeidene hurtig og på-litelig.

Innstilling av standard gjæringsvinkel 0° (vertikal)

• Sett elektroverktøyet i arbeidsstilling.
• Drei sagbordet 22 til kjervet 28 for 0°. Spaken 26 må da følbart gå i lås i kjervet.

Kontroll: (se bilde N1)

• Løsnespenngrepet 10.
• Løs de to kontramutrene til anleggsskruen 33 med vanlig ring- eller fastnøkkel (10 mm).
• Skru anleggsskruen så langt inn eller ut til benet på vinkel- læren er i kant med sagbladet over hele lengden.
• Trekk spenngrepet 10 fast igjen.
• Deretter trekker du kontramutrene til anleggsskruen 33 fast igjen.

Hvis vinkelanviseren 32 etter innstillingen ikke er i samme linje som 0°-merket på skalaen 31, løser du skruen 44 med en vanlig stjerneskrutrekker og retter vinkelanviseren opp langs 0°-merket.

Innstilling av standard gjæringsvinkel 45° (vertikal)

• Sett elektroverktøyet i arbeidsstilling.
• Drei sagbordet 22 til kjervet 28 for 0°. Spaken 26 må da følbart gå i lås i kjervet.

102 | Norsk

- Løsnespenngrepet 10 og svingverktøy Rengjøringåndtaket 16 mot venstre til anslaget (45°). Hold selve elektrov

Kontroll: (se bilde O1)

• Løsnespenngrepet 10.
• Løs de to kontramutrene til anleggsskruen 9 med vanlig ring- eller fastnøkkel (10 mm).
• Skru anleggsskruen så langt inn eller ut til benet på vinkellæren er i kant med sagbladet over hele lengden.
• Trekk spenngrepet 10 fast igjen.
• Deretter trekker du kontramutrene til anleggsskruen 9 fast igjen.

Hvis vinkelanviseren 32 etter innstillingen ikke er i en linje med 45°-merket på skalaen 31 må du først igjen sjekke 0°-innstillingen for gjæringsvinkelen og vinkelanviseren. Deretter gjentar du innstillingen av 45°-gjæringsvinkelen.

Oppretting av vinkelanviseren (horisontal) (se bilde P)

• Sett elektroverktøyet i arbeidsstilling.
• Drei sagbordet 22 til kjervet 28 for 0°. Spaken 26 må da følbart gå i lås i kjervet.

Kontroll:

• Løsneskruen 45 med en stjerneskrutrekker o vinkelanviseren langs 0°-merket.
• Trekk skruen fast igjen.

Transport (se bilde Q)

Før en transport av elektroverktøyet må du utføre følgende skritt:

• Løsnelåseskruen 11, hvis denne er verktøyarmen helt fremover og trekk låseskruen fast igjen.
• Sett elektroverktøyet i transportstilling.
• Fjern alle tilbehørsdelene som ikke kan monteres fast på elektroverktøyet. Legg ubenyttede sagblad til transport helst i en lukket beholder.
• Til løfting eller transport griper du inn i fordypningene 4 på siden av sagbordet 22.
• Til transport av elektroverktøyet må du kun bruke transportinnretningene og aldri bruke beskyttelsesinnretningene.

Service og vedlikehold

Vedlikehold og rengjøring

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Hvis det er nødvendig å skifte ut tilkoplingsledningen, må dette gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten.

yRengjöringåndta-

Hold selve elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.

Vernedekselet må alltid bevege seg fritt og kunne stenges automatisk. Hold derfor området rundt vernedekselet alltid rent.

Fjern støv og spon etter hver arbeidsrunde ved å blåse gjennom med trykkluft eller bruk en pensel.

Rengjør gliderullen 20 med jevne mellomrom.

Tilbehør

	Produktnummer
Skrutvinge 1 609 B04 224
Innleggsplater 1 609 B05 242
Støvpose 1 609 B05 010

Sagblad for tre og platemateriell, paneler og lister

Sagblad 216 x 30 mm, 48 tenner 2 608 640 641

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Sprengskisser og informasjon om reservedeler finner du også på:

www.bosch-pt.com

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk Kerfast. Trekk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdes.

Suomi | 103

Suomi

Turvallisuusohjeita
