KÄYTTÖOHJE GCM 800 SJ BOSCH

45° 22,5° 15° 15° 22,5° 45° OBJ_BUCH-2154-004.book Page 100 Wednesday, June 14, 2017 5:06 PMNorsk | 101 Bosch Power Tools 1 609 92A 3BW | (14.6.17) vernedekselet lukke seg igjen over sagbladet og låses i den øverste posisjonen til verktøyarmen. Brukerens posisjon (se bilde K) Ikke still deg opp på linje med sagbladet foran elektro- verktøyet, men alltid litt på siden av sagbladet. Slik er kroppen din beskyttet mot et mulig tilbakeslag. – Hold hender, fingre og armer borte fra det roterende sag- bladet. – Ikke legg armene over kors foran verktøyarmen. Godkjente arbeidsstykkemål Maksimale arbeidsstykker: Minimale arbeidsstykker (= alle arbeidsstykker som kan spennes fast på venstre eller høyre side av sagbladet med den medleverte skrutvingen 7): 100 x 40 mm (lengde x bredde) max. skjæredybde (0°/0°): 70 mm Utskifting av innleggsplatene (se bilde L) De røde innleggsplatene 23 kan slites etter lengre bruk av elektroverktøyet. Skift ut defekte innleggsplater. – Sett elektroverktøyet i arbeidsstilling. – Skru ut skruene 43 med en unbrakonøkkel (4 mm), og ta ut de gamle innleggsplatene. – Legg inn den nye høyre innleggsplaten. – Skru innleggsplaten på så langt til høyre som mulig med skruene 43, slik at hele lengden til mulig trekkbevegelse ikke kommer i berøring med innleggsplaten. – Gjenta arbeidsskrittene analog for den nye venstre inn- leggsplaten. Saging Trekk låseknotten 25 alltid fast før sagingen. Sagbladet kan ellers kile seg fast i arbeidsstykket. Saging uten trekkebevegelse (kapping) (se bilde M) – For kutting uten trekkbevegelse (små emner) løsner du lå- seskruen 11 hvis denne er strammet. Skyv verktøyarmen i retning anslagsskinnene 6 og 21 helt til den stopper, og stram låseskruen 11 igjen. –Innstill ønsket horisontal og/eller vertikal gjæringsvinkel. – Trykk emnet godt fast mot anslagsskinnene 6 og 21. – Spenn arbeidsstykket fast i henhold til målene. – Slå på elektroverktøyet. – Trykk låsebryteren 17 og før verktøyarmen med håndtaket 16 langsomt nedover. – Sag gjennom arbeidsstykket med jevn fremføring. – Slå av elektroverktøyet og vent til sagbladet er helt stanset. – Før verktøyarmen langsomt oppover. Saging med trekkebevegelse – Til snitt med trekkelementet 12 (brede arbeidsstykker) lø- ser du låseskruen 11, hvis denne er trukket til. – Innstill ønsket horisontal og/eller vertikal gjæringsvinkel. – Trykk emnet godt fast mot anslagsskinnene 6 og 21. – Spenn arbeidsstykket fast i henhold til målene. – Trekk verktøyarmen bort fra anslagsskinnene 6 og 21 helt til sagbladet er foran emnet. – Slå på elektroverktøyet. – Trykk låsebryteren 17 og før verktøyarmen med håndtaket 16 langsomt nedover. – Trykk verktøyarmen i retning anslagsskinnene 6 og 21, og sag jevnt gjennom emnet. – Slå av elektroverktøyet og vent til sagbladet er helt stanset. – Før verktøyarmen langsomt oppover. Spesialarbeidsstykker Ved saging av buede eller urunde arbeidsstykker må disse sik- res ekstra mot gliding. På skjærekanten må det ikke oppstå en spalte mellom arbeidsstykket, anleggsskinnen og sagbordet. Om nødvendig må du lage spesielle holdere. Kontroll og innstilling av grunninnstillingene Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille dis- se. Hertil trenger du erfaring og tilsvarende spesialverktøy. En Bosch-kundeservice utfører disse arbeidene hurtig og på- litelig. Innstilling av standard gjæringsvinkel 0° (vertikal) – Sett elektroverktøyet i arbeidsstilling. – Drei sagbordet 22 til kjervet 28 for 0°. Spaken 26 må da følbart gå i lås i kjervet. Kontroll: (se bilde N1) – Innstill en vinkellære på 90° og legg den på sagbordet 22. Benet på vinkellæret må være kant i kant med sagbladet 39 over hele lengden. Innstilling: (se bilde N2) –Løsne spenngrepet 10. – Løs de to kontramutrene til anleggsskruen 33 med vanlig ring- eller fastnøkkel (10 mm). – Skru anleggsskruen så langt inn eller ut til benet på vinkel- læren er i kant med sagbladet over hele lengden. – Trekk spenngrepet 10 fast igjen. – Deretter trekker du kontramutrene til anleggsskruen 33 fast igjen. Hvis vinkelanviseren 32 etter innstillingen ikke er i samme lin- je som 0°-merket på skalaen 31, løser du skruen 44 med en vanlig stjerneskrutrekker og retter vinkelanviseren opp langs 0°-merket. Innstilling av standard gjæringsvinkel 45° (vertikal) – Sett elektroverktøyet i arbeidsstilling. – Drei sagbordet 22 til kjervet 28 for 0°. Spaken 26 må da følbart gå i lås i kjervet. Gjæringsvinkel Høyde x bredde [mm] horisontal vertikal 0° 0° 70 x 270 45° 0° 70 x 190 0° 45° 45 x 270 OBJ_BUCH-2154-004.book Page 101 Wednesday, June 14, 2017 5:06 PM102 | Norsk 1 609 92A 3BW | (14.6.17) Bosch Power Tools –Løsne spenngrepet 10 og sving verktøyarmen på håndta- ket 16 mot venstre til anslaget (45°). Kontroll: (se bilde O1) – Innstill en vinkellære på 45° og legg den på sagbordet 22. Benet på vinkellæret må være kant i kant med sagbladet 39 over hele lengden. Innstilling:(se bilde O2) –Løsne spenngrepet 10. – Løs de to kontramutrene til anleggsskruen 9 med vanlig ring- eller fastnøkkel (10 mm). – Skru anleggsskruen så langt inn eller ut til benet på vinkel- læren er i kant med sagbladet over hele lengden. – Trekk spenngrepet 10 fast igjen. – Deretter trekker du kontramutrene til anleggsskruen 9 fast igjen. Hvis vinkelanviseren 32 etter innstillingen ikke er i en linje med 45°-merket på skalaen 31 må du først igjen sjekke 0°- innstillingen for gjæringsvinkelen og vinkelanviseren. Deret- ter gjentar du innstillingen av 45°-gjæringsvinkelen. Oppretting av vinkelanviseren (horisontal) (se bilde P) – Sett elektroverktøyet i arbeidsstilling. – Drei sagbordet 22 til kjervet 28 for 0°. Spaken 26 må da følbart gå i lås i kjervet. Kontroll: Vinkelanviseren 24 må være i en linje med 0°-merket på ska- laen 5. Innstilling: –Løsne skruen 45 med en stjerneskrutrekker og rett opp vinkelanviseren langs 0°-merket. – Trekk skruen fast igjen. Transport (se bilde Q) Før en transport av elektroverktøyet må du utføre følgende skritt: –Løsne låseskruen 11, hvis denne er trukket fast. Trekk verktøyarmen helt fremover og trekk låseskruen fast igjen. – Sett elektroverktøyet i transportstilling. – Fjern alle tilbehørsdelene som ikke kan monteres fast på elektroverktøyet. Legg ubenyttede sagblad til transport helst i en lukket be- holder. – Til løfting eller transport griper du inn i fordypningene 4 på siden av sagbordet 22. Til transport av elektroverktøyet må du kun bruke transportinnretningene og aldri bruke beskyttelses- innretningene. Service og vedlikehold Vedlikehold og rengjøring Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Hvis det er nødvendig å skifte ut tilkoplingsledningen, må det- te gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Rengjøring Hold selve elektroverktøyet og ventilasjonsspaltene alltid re- ne, for å kunne arbeide bra og sikkert. Vernedekselet må alltid bevege seg fritt og kunne stenges au- tomatisk. Hold derfor området rundt vernedekselet alltid rent. Fjern støv og spon etter hver arbeidsrunde ved å blåse gjen- nom med trykkluft eller bruk en pensel. Rengjør gliderullen 20 med jevne mellomrom. Tilbehør Kundeservice og rådgivning ved bruk Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Spreng- skisser og informasjon om reservedeler finner du også på: www.bosch-pt.com Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an- gående våre produkter og deres tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljø- vennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! Kun for EU-land: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elek- triske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. Rett til endringer forbeholdes. Produktnummer Skrutvinge 1 609 B04 224 Innleggsplater 1 609 B05 242 Støvpose 1 609 B05 010 Sagblad for tre og platemateriell, paneler og lister Sagblad 216 x 30 mm, 48 tenner 2 608 640 641 Sagblad for kunststoff og ikke-jernholdige metaller Sagblad 216 x 30 mm, 80 tenner 2 608 640 447 Sagblader for alle laminatgulvtyper Sagblad 216 x 30 mm, 60 tenner 2 608 642 133 OBJ_BUCH-2154-004.book Page 102 Wednesday, June 14, 2017 5:06 PMSuomi | 103 Bosch Power Tools 1 609 92A 3BW | (14.6.17) Suomi Turvallisuusohjeita Yleiset sähkötyökalujen turvallisuuteen liittyvät varoitukset Lue kaikki tämän sähkötyökalun muka- na toimitetut varoitukset, ohjeet, ku- vat ja tekniset tiedot. Alla mainittujen ohjeiden noudattami- sen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet hyvässä tallessa tule- vaa käyttöä varten. Varoituksissa käytetty termi ”sähkötyökalu” viittaa verkkovir- takäyttöiseen sähkötyökaluun (johdollinen) tai akkukäyttöi- seen sähkötyökaluun (johdoton). Sähkötyökaluja käytettäessä on suo- jauduttava sähköiskulta, loukkaantu- miselta ja tulipalolta noudattamalla seuraavia perustavia turvaohjeita. Lue kaikki nämä ohjeet, ennen kuin käytät sähkötyökalua, ja säilytä turvallisuusohjeet hyvin. Työpaikan turvallisuus Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt- tää pölyn tai höyryn. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä- essäsi. Voit menettää laitteen hallinnan, jos suuntaat huo- miosi muualle. Sähköturvallisuus Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. Vältä maadoitettujen pintojen, kuten putkien, patterei- den, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö- kalun kantamiseen, ripustamiseen tai pistotulpan ir- rottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta- vat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vikavir- tasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja nouda- ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy- tä mitään sähkötyökalua, jos olet väsynyt tai huumei- den, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö- kohtaisen suojavarustuksen (esim. pölynaamari, luista- mattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaan- tumisriskiä. Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. Poista ma hdollinen säätöty ökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjes- telmän käyttö vähentää pölyn aiheuttamia vaaroja. Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi- tettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin. Älä käytä sähkötyökalua, jota ei voida käynnistää ja py- säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. VAROITUS VAROITUS OBJ_BUCH-2154-004.book Page 103 Wednesday, June 14, 2017 5:06 PM104 | Suomi 1 609 92A 3BW | (14.6.17) Bosch Power Tools Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii- tä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemus- ta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkö- työkalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai ju- mittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia viko- ja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolletuista sähkötyökaluista. Pidä leikkausterät terävinä ja puhtaina. Asianmukaises- ti huolletut leikkaustyökalut, joiden leikkausreunat ovat te- räviä, eivät jumitu herkästi ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liuk- kaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitse- maan työkalua turvallisesti. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. Katkaisu- ja jiirisahojen turvallisuusohjeet Katkaisu- ja jiirisahat on tarkoitettu puun ja puumais- ten materiaalien sahaukseen. Niitä ei saa käyttää hio- malaikoilla rautamateriaalien (esimerkiksi tangot, sau- vat, tapit yms.) katkaisuun. Hiomapöly voi aiheuttaa liikkuvien osien (esimerkiksi alasuojus) jumittumisen. Hio- vassa leikkauksessa syntyvät kipinät voivat aiheuttaa palo- vaurioita alasuojukseen, terän alavasteeseen ja muihin muoviosiin. Kiinnitä työkappale mahdollisuuksien mukaan puristi- milla. Jos pidät työkappaletta paikallaan kädellä, pidä kättä molemmilla puolilla aina vähintään 100 mm:n turvaetäisyydellä sahanterästä. Älä leikkaa sahalla sel- laisia paloja, jotka ovat niin pieniä, ettei niitä voi pitää turvallisesti paikallaan puristimella tai kädellä. Jos pi- dät kättä liian lähellä sahanterää, tämä lisää loukkaantu- misriskiä terän kosketusvaaran takia. Työkappale täytyy pitää kunnolla paikallaan puristimil- la tai painamalla työkappaletta kädellä ohjainta ja pöy- tää vasten. Älä syötä työkappaletta terään äläkä sahaa varomattomasti ”vapaalla kädellä”. Kiinnittämättömät tai liikkuvat työkappaleet voivat sinkoutua suurella nopeu- della ympäriinsä ja aiheuttaa vammoja. Sahaa työntävällä liikkeellä työkappaleen lävitse. Älä sahaa vetävällä liikkeellä työkappaleen lävitse. Saha- uksen tekemiseksi nosta sahan pää ja vedä se työkap- paleen yli sahaamatta, käynnistä moottori, paina sa- han pää alas ja sahaa työntävällä liikkeellä työkappaleen lävitse. Jos sahaat vetävällä liikkeellä, sil- loin sahaterä voi ponnahtaa työkappaleen päälle ja singota teräosan koneen käyttäjää päin. Älä missään tapauksessa pidä kättä aiotulla sahauslin- jalla sahanterän edessä tai takana. Työkappaleen paikal- laan pitäminen ”ristiotteella” (ts. työkappaletta painetaan sahanterän oikealla puolella vasemmalla kädellä ja sama toisinpäin) on erittäin vaarallista. Pidä molemmat kädet vähintään 100 mm:n etäisyydel- lä sahanterän kummaltakin puolelta, jos kosket terän pyöriessä ohjaimen taakse puupalojen poiston tai muun syyn takia. Jos pidät kättä liian lähellä pyörivää te- rää, terä voi odottamatta koskettaa kättä ja aiheuttaa vaka- via vammoja. Tarkista työkappale ennen sahausta. Jos työkappale on kaareva tai käyrä, kiinnitä se paikalleen niin, että ulospäin kaareva puoli on ohjainta vasten. Varmista ai- na, ettei sahauslinjan kohdalla ole rakoa työkappaleen, ohjaimen ja pöydän välissä. Taipuneet tai kaarevat työ- kappaleet voivat kiertyä tai siirtyä paikaltaan ja aiheuttaa sahauksen yhteydessä sahanterän juuttumisen. Työkap- paleessa ei saa olla nauloja tai muita vieraita esineitä. Älä käytä sahaa, jos pöydällä ei ole vain työkappaletta, vaan myös työkaluja, puujätteitä yms. Pienet roskat, ir- tonaiset puupalat tai muut esineet voivat koskettaa pyöri- vää terää ja sinkoutua suurella nopeudella ympäriinsä. Sahaa vain yksi työkappale kerrallaan. Päällekkäin pi- nottuja työkappaleita ei pystytä pitämään kunnolla paikoil- laan ja ne voivat juuttua terään tai siirtyä paikaltaan saha- uksen aikana. Varmista ennen käyttöä, että katkaisu- ja jiirisaha on kiinnitetty tai asennettu tasaiselle ja tukevalle alustal- le. Tasainen ja tukeva alusta vähentää katkaisu- ja jiirisa- han kallistumisvaaraa. Suunnittele työt huolellisesti. Varmista aina vaihtaes- sasi kaltevuuden tai jiirikulman asetusta, että säädet- tävä ohjain on asetettu oikein paikalleen työkappaleen tueksi eikä pysty koskettamaan terää tai suojusta. Kun työkalu on ”POIS PÄÄLTÄ” ja pöydällä ei ole työkappaletta, käy sahanterällä koko sahauslinja läpi varmistaaksesi, ettei terä voi koskettaa suojusta eikä sahata ohjainta. Tue työkappale riittävän hyvin esimerkiksi pöydän jat- ko-osilla, tukipukeilla tms., jos työkappale on pöytää leveämpi tai pidempi. Sahapöytää pidemmät tai leveäm- mät työkappaleet voivat kallistua, jos niitä ei tueta kunnol- la. Jos sahattava pala tai työkappale kallistuu, se voi nostaa alasuojuksen ylös tai pyörivä terä voi singota kappaleen ympäriinsä.

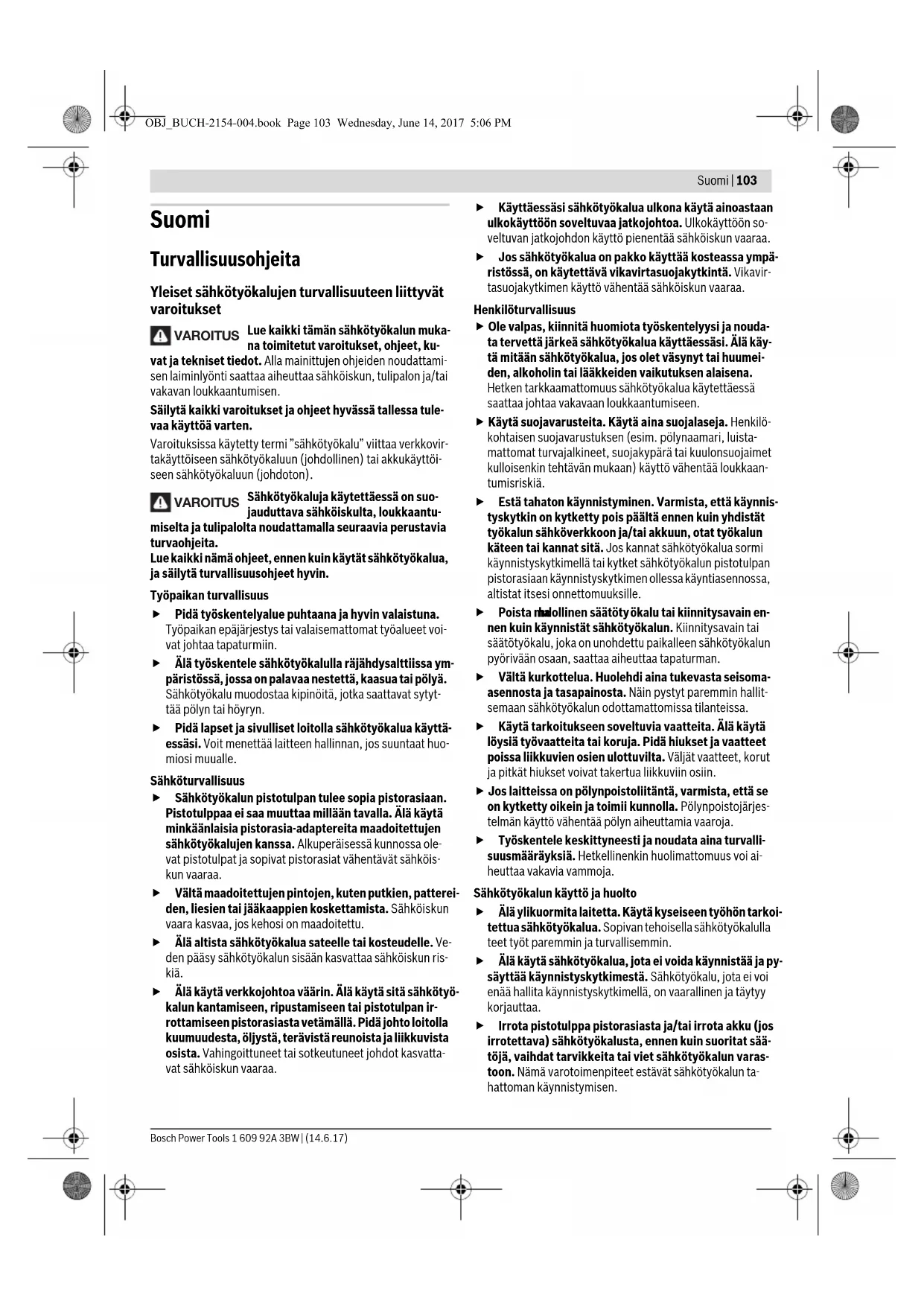

Älä käytä apuria korvaamaan pöydän jatko-osaa tai li-

tuk ea. Työkappaleen huono tuenta voi aiheuttaa terän jumittumisen tai työkappaleen liikkumisen sahauksen ai- kana. Tällöin työkappale voi vetää sinut tai apurisi pyörivää terää vasten. Sahattava pala ei saa juuttua tai puristua millään taval- la pyörivää terää vasten. Jos käytetään esimerkiksi pit- kittäisrajoittimia, sahattava pala voi kiilautua terään vasten ja sinkoutua suurella voimalla ympäriinsä. OBJ_BUCH-2154-004.book Page 104 Wednesday, June 14, 2017 5:06 PMSuomi | 105 Bosch Power Tools 1 609 92A 3BW | (14.6.17) Käytä pyöreiden materiaalien (esimerkiksi tangot tai putket) tuentaan aina sopivaa kiinnitintä tai pidintä. Tangot vierivät herkästi pois paikaltaan sahauksen yhtey- dessä, silloin terä voi ”haukata” ja vetää työkappaleen ja kätesi terää vasten. Anna terän kiihtyä täyteen nopeuteensa ennen kuin ohjaat sen työkappaleeseen. Tämä vähentää työkappa- leen sinkoutumisvaaraa. Jos työkappale tai terä juuttuvat kiinni, sammuta kat- kaisu- ja jiirisaha. Odota, että kaikki liikkuvat osat py- sähtyvät ja vedä pistoke irti virtalähteestä ja/tai irrota akku. Poista sen jälkeen jumittuma. Jos jatkat sahausta jumittuneesta työkappaleesta huolimatta, tämä voi aiheut- taa hallinnan menettämisen tai vaurioittaa katkaisu- ja jiiri- sahaa. Sahauksen jälkeen vapauta käyttökytkin, pidä sahan pää alhaalla ja odota, että terä pysähtyy, ennen kuin poistat sahatun palan. Käden pitäminen vähitellen pysäh- tyvän terän lähellä on vaarallista. Pidä työpaikka puhtaana. Materiaalien sekoitukset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä pala- maan tai räjähtää. Älä käytä tylsiä, säröisiä, taipuneita tai vaurioituneita sahanteriä. Sahanterät, joissa on tylsät tai väärin suunna- tut hampaat tekevät liian ahtaan sahausuran, mikä johtaa liialliseen kitkaan, sahanterän puristukseen ja takaiskuun. Älä koskaan käytä runsasseosteisesta pikateräksestä valmistettuja HSS-sahanteriä. Nämä sahanterät voivat helposti murtua. Käytä aina oikean kokoisia ja sopivalla kiinnitysreiällä varustettuja sahanteriä (esim. vinoneliön muotoinen tai pyöreä). Sahanterät, jotka eivät sovi sahan asennus- osiin, pyörivät epäkeskeisesti ja johtavat sahan hallinnan menettämiseen. Älä koskaan poista sahausjätteitä, puulastuja tms. sa- hausalueelta , sähkötyökalun käydessä. Vie aina ensin konevarsi lepoasentoon ja katkaise virta sähkötyökalusta. Älä kosketa sahanterää työn jälkeen, ennen kuin se on jäähtynyt. Sahanterä tulee sahattaessa hyvin kuumaksi. Tunnusmerkit Jotkut seuraavista merkeistä voivat olla tärkeitä käyttäessäsi sähkötyökaluasi. Opettele merkit ja niiden merkitys. Merkki- en oikea tulkinta auttaa sinua käyttämään sähkötyökaluasi pa- remmin ja turvallisemmin. Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu puun suoraan pituus- ja poikit- taissahaukseen pöytäkoneena. Tällöin ovat vaakasuorat jiiri- kulmat kulmasta –47° kulmaan +47° sekä pystysuorat jiiri- kulmat kulmasta 0° kulmaan 45° mahdollisia. Sähkötyökalun teho on suunniteltu kovan ja pehmeän puun sekä lastu- ja kuitulevyjen sahaukseen. Vastaavia sahanteriä käyttäen on alumiiniprofiilien ja muovin sahaus mahdollista. Tunnusmerkit ja niiden merkitys Pidä kädet loitolla sahausalueelta sähkötyökalun ollessa käynnissä. Sahanterää kosketettaessa on olemas- sa loukkaantumisvaara. Käytä pölynsuojanaamaria. Käytä suojalaseja. Käytä kuulonsuojainta. Melu saattaa aiheuttaa kuulon menetystä. Vaaravyöhyke! Pidä mikäli mahdol- lista kädet, sormet ja käsivarret loi- tolla tältä alueelta. Pystysuorien jiirikulmien sahaus: Säädettävän ohjainkiskon siirtämiseksi keskimmäinen lukitusruuvi täytyy avata. Kahta ulompaa kiinnitysruuvia ei saa ava- ta! Ota huomioon sahanterän mitat. Aukon halkaisijan tulee sopia työkalun karaan vä- lyksittä. Jos sahassa on käytettävä supis- tuskappaleita, varmista, että supistuskap- pale on sopivan mittainen sahanterän rungon paksuudelle ja aukon halkaisijalle sekä työkalun karan halkaisijalle. Käytä mieluiten sahanterän mukana toimitettuja supistuskappaleita. Tunnusmerkit ja niiden merkitys

OBJ_BUCH-2154-004.book Page 105 Wednesday, June 14, 2017 5:06 PM106 | Suomi 1 609 92A 3BW | (14.6.17) Bosch Power Tools Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole- vaan sähkötyökalun kuvaan. 1 Reikiä asennusta varten 2 Sahapöydän pidennyksen kiristysruuvi 3 Sahapöydän pidennys 4 Kahvasyvennykset 5 Asteikko jiirikulmaa varten (vaakatasossa) 6 Säädettävä ohjainkisko 7 Ruuvipuristin 8 Ohjain 45°-jiirikulmaa varten (pystysuora) 9 45°-jiirikulman rajoitinruuvi (pystysuora) 10 Lukkokahva mielivaltaista jiirikulmaa varten (pystysuora) 11 Teräkelkan ohjaimen lukitusruuvi 12 Teräkelkan ohjain 13 Lastun poistoaukko 14 Lastunohjain 15 Käynnistyskytkin 16 Kahva 17 Lukittava kytkin konevarren vapautukseen 18 Suojus 19 Heilurisuojus 20 Liukurulla 21 Ohjainkisko 22 Sahapöytä 23 Välilaatta 24 Sahauskulmaosoitin (vaakatasossa) 25 Lukkonuppi mielivaltaista jiirikulmaa varten (vaakatasossa) 26 Vipu jiirikulman esiasetusta varten (vaakatasossa) 27 Kaatumisesto 28 Lovet vakiojiirikulmia varten 29 Karalukitus 30 Käynnistysvarmistin 31 Asteikko jiirikulmaa varten (pystysuora) 32 Sahauskulmaosoitin (pystysuora) 33 0°-jiirikulman rajoitinruuvi (pystysuora) 34 Ohjain 0°-jiirikulmaa varten (pystysuora) 35 Kuusiokoloavain (5 mm)/ristiuraruuvitaltta 36 Sahanterän kiinnityskohdan kuusiokoloruuvi 37 Kiristyslaippa 38 Sisempi kiristyslaippa 39 Sahanterä 40 Säädettävän ohjainkiskon lukitusruuvi 41 Reiät ruuvipuristinta varten 42 Kierretanko 43 Ruuvit välilaattaa varten 44 Sahauskulmaosoittimen ruuvi (pystysuora) 45 Kulmaosoittimen ruuvi (vaakasuora) Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme. Tekniset tiedot Melutieto Melun mittausarvot on määritetty EN 62841-3-9 mukaan. Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 93 dB(A); äänen tehotaso 106 dB(A). Epävarmuus K=3dB. Käytä kuulonsuojaimia! Näissä ohjeissa ilmoitettu värähtelyarvo on mitattu standar- doidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyn väliaikaiseen arviointiin. Ilmoitettu värähtelyarvo vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään muissa töissä, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettu- na, saattaa värähtelyarvo poiketa ilmoitetusta. Tämä saattaa lisätä huomattavasti koko työskentelyaikana mitattua väräh- telyä. Värähtelyn tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi pienentää huomattavasti koko työskentelyajan värähtelyä. Asennus Vältä sähkötyökalun tahatonta käynnistämistä. Asen- nuksen aikana sekä kaikissa sähkötyökaluun kohdistu- vissa töissä tulee verkkopistotulpan olla irrotettuna pistorasiasta. Vakiovarusteet Tarkista ennen sähkötyökalun ensimmäistä käyttöönottoa, että kaikki alla luetellut osat löytyvät: – Katkaisu- ja jiirisaha asennetulla sahanterällä – Ruuvipuristin 7 – Sahapöydän pidennys 3 2 kiristysruuvia 2, 2 ulosvedon estävää ristiuraruuvia Katkaisu- ja jiirisaha GCM 80 SJ GCM 800 SJ GCM 8000 SJ Tuotenumero 3 601 M19 ...

Ottoteho W14001250 Tyhjäkäyntikierrosluku min

Käynnistysvirran rajoitin

Paino vastaa EPTA- Procedure 01:2014 kg 14,1 14,1 Suojausluokka /II /II Työkappaleen sallitut mitat (maksimi/minimi) katso sivu 109.Tiedot koskevat 230V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Sopivien sahanterien mitat Sahanterän läpimitta mm 216 Runkoterän paksuus mm 1,3–1,8 Maks. leikkausura mm 3,3 Reiän halkaisija mm 30 OBJ_BUCH-2154-004.book Page 106 Wednesday, June 14, 2017 5:06 PMSuomi | 107 Bosch Power Tools 1 609 92A 3BW | (14.6.17) – Kuusiokoloavain/ristiuraruuvitaltta 35 Huomio: Tarkista, ettei sähkötyökalussa ole vaurioita. Ennen töiden jatkamista sähkötyökalun kanssa tulee tutkia perusteellisesti, että suojavarusteet ja lievästi vaurioituneet osat toimivat moitteettomasti ja määräyksenmukaisesti. Tar- kista, että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksessa sekä ettei löydy vaurioituneita osia. Kaikkien osien tulee olla oikein asennettuja ja niiden tulee täyttää kaik- ki moitteettoman toiminnan vaatimat edellytykset. Vaurioituneet suojavarusteet ja osat on asianmukaisesti an- nettava sopimushuollon korjattaviksi tai vaihdettaviksi. Sahapöydän pidennyksien asennus (katso kuva A) Sahapöytää voidaan jatkaa vasemmalle tai oikealle sahapöy- dän pidennysten 3 avulla. – Työnnä sahapöydän pidennykset sahapöydän reikien läpi rajoittimeen asti. – Kallista sähkötyökalua niin, että pystyt asentamaan kaksi mukana toimitettua ulosvedon estävää ristiuraruuvia. Kierrä ristiuraruuvit sahapöydän pidennysten 3 asiaankuu- luviin kierteisiin ja kiristä ne ristiuraruuvitaltalla 35. – Käännä sähkötyökalu takaisin pystyyn ja kierrä sahapöy- dän pidennykset 3 lukitsevat kiristysruuvit 2 sahapöydän 22 asiaankuuluviin kierteisiin. Kiinteä tai joustava asennus Turvallisen käsittelyn varmistamiseksi tulee sähkötyö- kalu ennen käyttöä asentaa tasaiselle ja tukevalle työ- pinnalle (esim. työpenkki). Asennus työtasoon (katso kuva B1) – Kiinnitä sähkötyökalu sopivan ruuvikiinnityksen avulla työ- tasoon. Tätä varten ovat reiät 1. Asennus Bosch-sahapöytään Boschin GTA-sahapöydät antavat sähkötyökalulle tukea kai- killa alustoilla säädettävien jalkojen ansiosta. Työpöytien työ- kappaletuet toimivat pitkien työkappaleiden tukena. Lue kaikki sahapöydän mukana tulevat varo-ohjeet ja käyttöohjeet. Varo-ohjeiden tai käyttöohjeiden noudatta- misen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Kokoa sahapöytä oikein, ennen kuin asennat sähkötyö- kalun. Moitteeton kokoaminen on tärkeää hajoamisen es- tämiseksi. – Asenna sähkötyökalu kuljetusasennossa sahapöydälle. Joustava asennus (ei suositella!) (katso kuva B2) Jos poikkeustapauksissa ei olisi mahdollista asentaa sähkö- työkalua tasaiselle ja vakaalle työpinnalle, voidaan se tilapäi- sesti pystyttää kaatumiseston avulla. Ilman kaatumisestoa ei sähkötyökalu seiso tukevasti, ja se saattaa kaatua, etenkin sahattaessa suuria jiiri- kulmia. – Käännä kaatumisesto 27 niin paljon sisään tai ulos, että sähkötyökalu on suorassa suorassa työpinnassa. Pölyn ja lastun poistoimu Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puu- laatujen, kivennäispölyt ja metallipölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyt- täjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisina, eritoten yhdessä puukäsittelyssä käytetty- jen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbesti- pitoisia aineita saavat käsitellä vain ammattilaiset. – Käytä aina pölynimua. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Ota huomioon maassasi voimassaolevat säännökset koskien käsiteltäviä materiaaleja. Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan. Pöly, lastut tai työkappaleesta murtuneet osat saattavat ju- mittaa pölyn-/lastunimun. – Pysäytä sähkötyökalu ja irrota pistotulppa pistorasiasta. – Odota, kunnes sahanterä on pysähtynyt kokonaan. – Määrittele ja poista puristukseen joutumisen syy. Ulkopuolinen poistoimu Voit myös liittää lastun poistoaukkoon 13 pölynimurin letkun (Ø 35 mm). – Liitä pölynimurin letku lastun poistoaukkoon 13. Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria terveydelle erityisen vaarallisten, karsino- geenisten tai kuivien pölyjen imurointiin. Sahanterän vaihto (katso kuvat C1 – C4) Käytä suojakäsineitä sahanterää asentaessasi. Sahan- terää kosketettaessa on olemassa loukkaantumisvaara. Käytä ainoastaan sahanteriä, joiden suurin sallittu nopeus on sähkötyökalun tyhjäkäyntikierroslukua suurempi. Käytä ainoastaan sahanteriä, jotka vastaavat tässä käyttöoh- jeessa määriteltyjä ominaistietoja, ovat koestettuja EN 847-1 mukaan ja vastaavasti merkittyjä. Käytä vain sellaisia sahanteriä, joita tämän sähkötyökalun val- mistaja suosittelee ja jotka sopivat työstettävälle materiaalil- le. Näin saat estettyä sahanterän hampaiden ylikuumenemi- sen sahauksen yhteydessä. Sahanterän irrotus – Saata sähkötyökalu työasentoon. – Kierrä kuusiokoloruuvia 36 kuusiokoloavaimella (5 mm) 35 ja paina samanaikaisesti karalukitusta 29, kunnes se lukkiutuu. – Pidä karalukitus 29 painettuna ja kierrä irti ruuvi 36 myötä- päivään (vasen kierre!). – Poista kiristyslaippa 37. – Paina lukittavaa kytkintä 17 ja käännä heilurisuojus 19 vas- teeseen asti taaksepäin. – Pidä heilurisuojus tässä asennossa ja irrota sahanterä 39. – Vie heilurisuojus hitaasti takaisin alas. OBJ_BUCH-2154-004.book Page 107 Wednesday, June 14, 2017 5:06 PM108 | Suomi 1 609 92A 3BW | (14.6.17) Bosch Power Tools Sahanterän asennus Puhdista tarvittaessa ennen asennusta kaikki asennettavat osat. – Paina lukittavaa kytkintä 17, käännä heilurisuojus 19 vas- teeseen asti taaksepäin ja pidä se tässä asennossa. – Asenna uusi sahanterä sisempään kiristyslaippaan 38. Tarkista asennettaessa, että sahanterän hampaiden sahaussuunta (sahanterässä olevan nuolen suunta) on sama kuin nuolen suunta suojuksessa! – Vie heilurisuojus hitaasti takaisin alas. –Aseta kiristyslaippa 37 ja ruuvi 36 paikoilleen. Paina karalukitusta 29, kunnes se lukkiutuu ja kiristä ruuvia vastapäivään. Käyttö Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Kuljetusvarmennin (katso kuva D) Kuljetusvarmennin 30 mahdollistaa laitteen helpomman kä- sittelyn siirrettäessä sitä käyttöpaikasta toiseen. Sähkötyökalun vapautus (työasento) –Paina kahvasta 16 konevartta hieman alaspäin käynnistys- varmistimen 30 vapauttamiseksi. – Vedä käynnistysvarmistin 30 kokonaan ulospäin. – Siirrä konevarsi hitaasti ylös. Sähkötyökalun varmennus (kuljetusasento) – Avaa lukitusruuvi 11, jos se on kiristettynä. Työnnä kone- varsi eteen asti ja kiristä lukitusruuvi uudelleen. –Lukitse sahapöytä 22 vetämällä lukkonupista 25. – Paina lukittavaa kytkintä 17 ja siirrä kahvalla 16 konevarsi hitaasti alaspäin. – Siirrä konevarsi niin kauas alaspäin, että kuljetusvarmen- nin 30 antaa painaa itsensä sisään. Työn valmistelu Ohjainkiskon siirto (katso kuva E) Pystysuoria jiirikulmia sahattaessa säädettävä ohjainkisko 6 täytyy siirtää. – Avaa lukitusruuvi 40 oheisella kuusiokoloavaimella 35. Kahta ulompaa kiinnitysruuvia ei saa avata! – Vedä säädettävä ohjainkisko 6 ulos asti. – Kiristä lukitusruuvi 40 jälleen pitävästi kiinni. Pystysuoran jiirikulman sahauksen jälkeen siirrä säädettävä ohjainkisko 6 jälleen takaisin (avaa lukitusruuvi 40; siirrä oh- jainkisko 6 aivan sisään; kiristä lukitusruuvi jälleen pitävästi kiinni). Sahapöydän pidentäminen (katso kuva F) Pitkät kappaleet tulee tukea vapaasta päästään. Sahapöytää voidaan jatkaa vasemmalle tai oikealle sahapöy- dän pidennysten 3 avulla. – Avaa kiristysruuvi 2. – Vedä ulos sahapöydän pidennys 3 ulos haluttuun pituu- teen. – Sahapöydän pidennyksen lukitsemiseksi kiristä kiristys- ruuvi 2 jälleen pitävästi kiinni. Työkappaleen kiinnitys (katso kuva G) Parhaan mahdollisen työskentelyvarmuuden saavuttamiseksi tulee työkappale aina kiinnittää. Älä työstä työkappaleita, jotka ovat liian pieniä kiinnitettävik- si. – Paina työkappale tukevasti ohjainkiskoja 6 ja 21 vasten. – Työnnä nyt toimitukseen kuuluva ruuvipuristin 7 yhteen si- tä varten olevaan reikään 41. – Sovita ruuvipuristimen kierretanko 42 työkappaleen kor- keuden mukaan. – Kiristä kierretanko 42 ja lukitse täten työkappale paikoil- leen. Jiirikulman asetus Tarkkojen sahausten takaamiseksi tulee sähkötyökalun pe- rusasetukset tarkistaa ja tarvittaessa säätää kovan käytön jäl- keen (katso ”Perusasetusten tarkistus ja säätö”, sivu 110). Kiristä aina lukkonuppi 25 hyvin ennen sahausta. Sa- hanterä saattaa muuten kallistua työkappaleessa. Vaakasuoran jiirikulman asetus (katso kuva H) Vaakasuora jiirikulma voidaan säätää alueella 47° (vasen puoli) –47° (oikea puoli). – Avaa lukkonuppi 25, jos se on kiristettynä. – Vedä vivusta 26 ja käännä sahauspöytää 22, kunnes sa- hauskulman osoitin 24 osoittaa haluttua jiirikulmaa. – Kiristä lukkonuppi 25 uudelleen. Usein käytettyjen jiirikulmien nopeaa ja tarkkaa asetusta varten sahapöydässä on uria 28: – Avaa lukkonuppi 25, jos se on kiristettynä. – Vedä vivusta 26 ja kierrä sahapöytä 22 haluttuun loveen vasemmalle tai oikealle. – Vapauta sitten vipu. Vivun tulee lukkiutua tuntuvasti loveen. – Kiristä lukkonuppi 25 uudelleen. Pystysuoran jiirikulman asetus (katso kuva I) Pystysuora jiirikulma voidaan säätää alueella 0° kulmaan 45°. – Vedä säädettävä ohjainkisko 6 ulos asti. – Avaa lukkokahva 10. – Käännä kahvan 16 konevarsi, kunnes sahauskulmaosoitin 32 osoittaa haluttua jiirikulmaa. – Pidä konevarsi tässä asennossa ja kiristä lukkokahva 10 uudelleen. Nopeaa ja tarkkaa vakiokulmien 0° ja 45° asetusta varten on kotelossa pääterajoittimia. – Vedä säädettävä ohjainkisko 6 ulos asti. – Avaa lukkokahva 10. – Käännä sitä varten työkalun varsi kahvasta 16 ohjaimeen 34 asti oikealle (0°) tai ohjaimeen 8 asti vasemmalle (45°). – Kiristä kiinnityskahva 10 uudelleen. vasen oikea

45° 22,5° 15° 15° 22,5° 45° OBJ_BUCH-2154-004.book Page 108 Wednesday, June 14, 2017 5:06 PMSuomi | 109 Bosch Power Tools 1 609 92A 3BW | (14.6.17) Käyttöönotto Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. Käynnistys (katso kuva J) Käynnistä energiansäästön takia sähkötyökalu vain, kun käy- tät sitä. – Käynnistä painamalla käynnistyskytkintä 15 ja pitämällä se painettuna. Huomio: Turvallisuussyistä laitteen käynnistyskytkintä 15 ei voida lukita, vaan sitä on painettava koko käytön ajan. Vasta lukittavaa kytkintä 17 painamalla konevarsi voidaan siirtää alaspäin. –Siksi sahausta varten käyttökytkimen 15 painamisen li- säksi on painettava lukituskytkintä 17. Poiskytkentä – Pysäytä sähkötyökalu päästämällä käynnistyskytkin 15 vapaaksi. Työskentelyohjeita Yleisiä sahausohjeita Kaikkia sahauksia suoritettaessa on ensin varmistetta- va, ettei sahanterä missään vaiheessa pysty kosketta- maan ohjainkiskoa, ruuvipuristinta tai laitteen muita osia. Poista mahdollisesti asennetut apuohjaimet tai aseta ne työtä vastaaviksi. Sahaa sahalla vain materiaaleja, jotka vastaavat sen määräys- tenmukaista käyttöä. Suojaa sahanterää iskuilta ja kolhuilta. Älä paina sahanterää sivuttain. Älä koskaan työstä kieroutuneita työkappaleita. Työkappa- leessa on aina oltava suora reuna, jota voi painaa ohjainkiskoa vasten. Varmista, että heilurisuojus toimii asianmukaisesti ja pystyy liikkumaan vapaasti. Kun painat työkalun varren alas, heiluri- suojuksen täytyy avautua. Kun nostat työkalun varren ylös, sa- hanterän heilurisuojuksen täytyy jälleen sulkeutua ja lukittua työkalun varren yläasennossa. Käyttäjän sijainti (katso kuva K) Älä koskaan asetu seisomaan sahanterän suunnassa sähkötyökalun edessä, vaan asetu aina sivulle sahante- rästä. Tällöin keho on suojattu mahdollisen takaiskun sat- tuessa. – Pidä kädet, sormet ja käsivarret loitolla pyörivästä sahan- terästä. – Älä pidä käsivarsia poikittain konevarren edessä. Työkappaleen sallitut mitat Suurimmat sallitut työkappaleet: Pienimmät sallitut työkappaleet (= kaikki työkappaleet, joi- ta toimitukseen kuuluvalla ruuvipuristimella 7 voidaan kiinnit- tää sahanterän vasemmalle tai oikealle puolelle): 100 x 40 mm (pituus x leveys) Suurin sahaussyvyys (0°/0°): 70 mm Välilaattojen vaihto (katso kuva L) Punaiset välilaatat 23 saattavat kulua sähkötyökalun pitkän käytön jälkeen. Vaihda vaurioituneet välilaatat. – Saata sähkötyökalu työasentoon. – Irrota ruuvit 43 kuusiokoloavaimella (4 mm) ja poista van- hat välilaatat. – Asenna uusi oikea välilaatta. – Ruuvaa välilaatta ruuveilla 43 mahdollisimman pitkälle oi- kealle, jotta sahanterä ei koko vetoliikkeen aikana kosketa välilaattaa. – Toista työvaiheet johdonmukaisesti uuden vasemmanpuo- leisen välilaatan kanssa. Sahaus Kiristä aina lukkonuppi 25 hyvin ennen sahausta. Sa- hanterä saattaa muuten kallistua työkappaleessa. Sahaus ilman vetoliikettä (katkaisu) (katso kuva M) – Avaa ilman vetoliikettä tehtävissä sahauksissa (pienet työ- kappaleet) lukitusruuvi 11, jos se on vielä kiristettynä. Siir- rä työkalun varsi ohjaimeen asti ohjainkiskojen 6 ja 21 suuntaan ja kiristä lukitusruuvi 11 jälleen pitävästi kiinni. – Aseta haluttu vaaka- ja/tai pystytason jiirikulma. – Paina työkappale tukevasti ohjainkiskoja 6 ja 21 vasten. – Kiinnitä työkappale sen mittojen mukaisesti. –Käynnistä sähkötyökalu. – Paina lukittavaa kytkintä 17 ja siirrä kahvalla 16 konevarsi hitaasti alaspäin. – Sahaa työkappale läpi tasaisesti syöttäen. – Pysäytä sähkötyökalu ja odota, kunnes sahanterä on py- sähtynyt kokonaan. – Siirrä konevarsi hitaasti ylös. Sahaus vetoliikkeellä – Avaa lukitusruuvi 11, ellei se ole auki teräkelkan ohjainta 12 käyttävää sahausta varten (leveät työkappaleet). – Aseta haluttu vaaka- ja/tai pystytason jiirikulma. – Paina työkappale tukevasti ohjainkiskoja 6 ja 21 vasten. – Kiinnitä työkappale sen mittojen mukaisesti. – Vedä työkalun varsi niin kauas ohjainkiskoista 6 ja 21, kun- nes sahanterä on työkappaleen edessä. –Käynnistä sähkötyökalu. – Paina lukittavaa kytkintä 17 ja siirrä kahvalla 16 konevarsi hitaasti alaspäin. – Paina sitten työkalun varsi ohjainkiskojen 6 ja 21 suuntaan ja sahaa työkappale tasaisesti työntämällä. – Pysäytä sähkötyökalu ja odota, kunnes sahanterä on py- sähtynyt kokonaan. – Siirrä konevarsi hitaasti ylös. Jiirikulma Korkeus x leveys [mm] vaaka pysty 0° 0° 70 x 270 45° 0° 70 x 190 0° 45° 45 x 270 OBJ_BUCH-2154-004.book Page 109 Wednesday, June 14, 2017 5:06 PM110 | Suomi 1 609 92A 3BW | (14.6.17) Bosch Power Tools Erikoiset työkappaleet Taivutettuja tai pyöreitä työkappaleita sahattaessa on niiden liikkuminen estettävä erityisen hyvin. Sahausviivalla ei saa ol- la rakoa työkappaleen, ohjainkiskon ja sahapöydän välissä. Tarvittaessa täytyy valmistaa erikoisia pidikkeitä. Perusasetusten tarkistus ja säätö Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Tarkkojen sahausten takaamiseksi tulee sähkötyökalun pe- rusasetukset tarkistaa ja tarvittaessa säätää kovan käytön jäl- keen. Siihen tarvitset kokemusta ja vastaavaa erikoistyökalua. Valtuutetut Bosch-huoltopisteet suorittavat nämä työt nope- asti ja luotettavasti. Perusjiirikulman 0° (pystysuora) asetus – Saata sähkötyökalu työasentoon. – Kierrä sahapöytä 22 0°-loveen 28 asti. Vivun 26 tulee luk- kiutua tuntuvasti loveen. Tarkistus: (katso kuva N1) – Säädä kulmatulkki asentoon 90° ja aseta se sahapöydälle

Kulmatulkin haaran tulee olla koko pituudeltaan tasassa sa- hanterän 39 kanssa. Asetus: (katso kuva N2) – Avaa lukkokahva 10. – Avaa rajoitinruuvin vastamutteri 33 yleismallisella lenkki- tai kiintoavaimella (10 mm). – Kierrä rajoitinruuvi niin paljon sisään tai ulos, että kulma- tulkin haara on tasassa sahanterän kanssa koko pituudel- taan. – Kiristä kiinnityskahva 10 uudelleen. – Kiristä tämän jälkeen rajoitinruuvin 33 vastamutteri uudel- leen. Jos sahauskulmaosoitin 32 säädön jälkeen ei ole kohdakkain asteikon 31 0°-merkin kanssa, tulee ruuvi 44 avata yleismalli- sella ristipääruuvitaltalla ja sahauskulmaosoitin oikaistava pit- kin 0°-merkkiä. Perusjiirikulman 45° (pystysuora) asetus – Saata sähkötyökalu työasentoon. – Kierrä sahapöytä 22 0°-loveen 28 asti. Vivun 26 tulee luk- kiutua tuntuvasti loveen. – Avaa lukkokahva 10 ja käännä konevarsi kahvasta 16 va- semmalle vasteeseen asti (45°). Tarkistus: (katso kuva O1) – Säädä kulmatulkki asentoon 45° ja aseta se sahapöydälle

Kulmatulkin haaran tulee olla koko pituudeltaan tasassa sa- hanterän 39 kanssa. Asetus: (katso kuva O2) – Avaa lukkokahva 10. – Avaa rajoitinruuvin vastamutteri 9 yleismallisella lenkki- tai kiintoavaimella (10 mm). – Kierrä rajoitinruuvi niin paljon sisään tai ulos, että kulma- tulkin haara on tasassa sahanterän kanssa koko pituudel- taan. – Kiristä kiinnityskahva 10 uu dell een. – Kiristä tämän jälkeen rajoitinruuvin 9 vastamutteri uudel- leen. Jos sahauskulmaosoitin 32 ei säädön jälkeen ole linjassa 45°- merkin kanssa asteikossa 31, tulee ensin tarkistaa vielä ker- ran 0°-säätö jiirikulmaa ja sahauskulmaosoitinta varten. Tois- ta tämän jälkeen 45°-jiirikulman säätö. Sahauskulmaosoittimen (vaakasuora) suuntaus (katso kuva P) – Saata sähkötyökalu työasentoon. – Kierrä sahapöytä 22 0°-loveen 28 asti. Vivun 26 tulee luk- kiutua tuntuvasti uraan. Tarkistus: Sahauskulmaosoittimen 24 tulee olla linjassa 0°-merkin kans- sa asteikossa 5. Asetus: –Avaa ruuvi 45 ristiuraruuvitaltalla ja suuntaa sahauskulma- osoitin pitkin 0°-merkkiä. – Kiristä ruuvi uudelleen. Kuljetus (katso kuva Q) Ennen sähkötyökalun kuljetusta tulee sinun suorittaa seuraa- vat toimenpiteet: – Avaa lukitusruuvi 11, jos se on kiristettynä. Työnnä kone- varsi eteen asti ja kiristä lukitusruuvi uudelleen. – Saata sähkötyökalu kuljetusasentoon. – Poista kaikki lisätarvikkeet, joita ei voi kiinnittää hyvin säh- kötyökaluun. Aseta mahdollisuuksien mukaan ei-käytössä olevat sahan- terät suljettuun säiliöön kuljetusta varten. – Tartu nostamista ja kuljetusta varten kahvasyvennyksiin 4 sahapöydän 22 sivuissa. Käytä sähkötyökalun kuljetuksessa vain kuljetuslait- teita, älä koskaan suojalaitetta. Hoito ja huolto Huolto ja puhdistus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit- taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli- suuden vaarantamisen välttämiseksi. Puhdistus Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti. Heilurisuojuksen tulee aina voida liikkua vapaasti ja sulkeutua itsestään. Pidä sen tähden aina aluetta heilurisuojuksen ym- pärillä puhtaana. Poista pöly ja lastut paineilmalla puhaltaen tai siveltimellä jo- kaisen työvaiheen jälkeen. Puhdista liukurullaa 20 säännöllisesti. OBJ_BUCH-2154-004.book Page 110 Wednesday, June 14, 2017 5:06 PMΕλληνικά | 111 Bosch Power Tools 1 609 92A 3BW | (14.6.17) Lisätarvikkeet Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita kos- kevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusio- käyttöön. Oikeus teknisiin muutoksiin pidätetään.
