NAUDOJIMO INSTRUKCIJA GCM 800 SJ BOSCH
GCM 80 SJ
GCM 800 SJ
GCM 8000 SJ
252627123|28
4

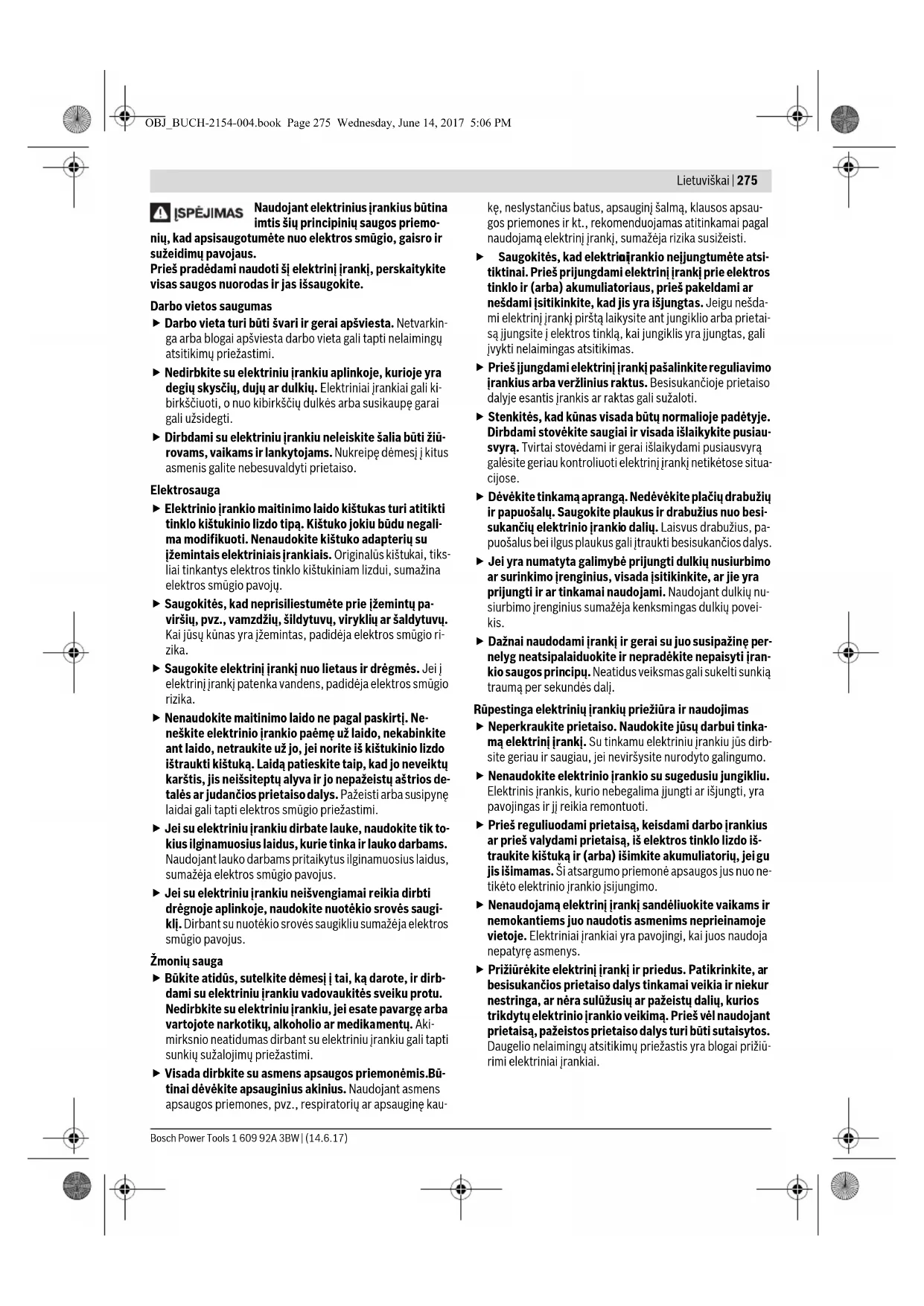

Bendrieji elektrinių įrankių saugos įspėjimai
ĮSPĖJIMAS
Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas.
Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.
Išsaugokite visus perspėjimus ir instrukcijas, kad vėliau galėtumėte pasinaudoti.
Terminas „elektrinis įrankis“ įspėjimuose nurodo iš tinklo maitinamą (laidinį) elektrinį įrankį arba iš akumuliatoriaus maitinamą (belaidį) elektrinį įrankį.
ĮSPĖJIMAS
Naudojant elektrinius įrankius būtina imtis šių pagrindinių saugos priemonių, kad apsisaugotumėte nuo elektros smūgio, gaisro ir sužeidimų pavojaus.
nių, kad apsisaugotumėte nuo elektros smūgio, gaisro ir sužeidimų pavojaus.
Prieš pradėdami naudoti šį elektrinį įrankį, perskaitykite visas saugos nuorodas ir jas išsaugokite.
Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. ▶ Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.
Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus. Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.
Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. ▶ Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. ▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. ▶ Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. ▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus. ▶ Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.
Būkite atidūs, sutelkite dėmesį į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Aki-mirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
Būkite atidūs, sutelkite dėmesį į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Aki-mirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
kę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas. ▶ Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti. ▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose. ▶ Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys. ▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis. ▶ Dažnai naudodami įrankį ir gerai su juo susipažinę pernelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sunkią traumą per sekundės dalį.
Rūpestinga elektrinių įrankių priežiūra ir naudojimas
▶ Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektrinių įrankių jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. ▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo. ▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. ▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrimi pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti. Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. ▶ Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.
Techninė priežiūra
▶ Elektrinį įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.
Saugos nuorodos, dirbantiems su skersavimo ir suleidimo pjūklais
Reguliuojamo kampo pjūklais galite pjauti medieną ar kitas panašias medžiagas; jie negali būti naudojami su metalui skirtais abrazyviniais pjovimo diskais (pvz., pjaunant metalines juostas, strypus, vinis ir pan.). Dėl trinties atsiradusių dulkių judančios dalys, pvz., apatinė apsauga, gali užstrigti. Pjaunant tokias medžiagas dėl kylančių kibirkščių apdegs apatinė apsauga, pjūklo angos įdėklas ir kitos plastikinės dalys.
Esant galimybei, apdirbamą detalę visada pritvirtinkite spaustuvais. Jei apdirbamą detalę laikote ranka, ją visada laikykite bent 100 mm nuo bet kurios pjūklo ašmenų pusės. Šiuo pjūklu nepjaukite detalių, kurios yra per smulkios, kad jas būtų galima saugiai prispausti spaustuvais ar laikyti ranka. Jei ranką laikysite per arti pjūklo ašmenų, prie jų prisilietę galite susižeisti.
Apdirbama detalė turi nejudėti ir būti prispausta spaustuvais arba laikoma prispausta prie atramos ir stalo. Apdirbamos detalės nestumkite link ašmenų arba nepjaukite „nenaudodami jokių pagalbinių priemonių“. Greitai besisukantis pjūklas neprispaustą arba judančią apdirbamą detalę gali sviesti ir sužeisti.
Pjūklą per apdirbamą detalę stumkite. Pjūklo per apdirbamą detalę netraukite. Jei reikia pjauti, pakelkite pjūklo galvą ir užtraukite ją ant apdirbamos detalės nepjaudami, įjunkite variklį, paspauskite pjūklo galvą žemyn ir stumkite pjūklą per apdirbamą detalę. Kai pjaunama pjūklui sukantis atbuline eiga, pjūklo ašmenys gali užlipti ant apdirbamos detalės viršaus ir staiga mesti pjūklo prietaisą operatoriaus link.
Niekada nelaikykite rankos skersai numatomos pjovimo linijos – nesvarbu, ar priešais, ar už pjūklo ašmenų. Apdirbamą detalę prispausti „ranką laikant skersai“, t. y. detalę laikyti kaire ranka į dešinę nuo pjūklo ašmenų arba priešingai, yra labai pavojinga.
Kol pjūklas sukasi, prireikus nuvalyti pjuvenas ar dėl kitos priežasties, nė viena ranka nebandykite siekti už atramos ir nedėkite rankų arčiau nei 100 mm atstumu nuo bet kurios pjūklo ašmenų pusės. Taip galite neįvertinti rankos atstumo iki besisukančio pjūklo ašmenų ir galite sunkiai susižaloti.
tinti rankos atstumo iki besisukančio pjūklo ašmenų ir galite sunkiai susižaloti.
Prieš pjaudami, apžiūrėkite ir patikrinkite apdirbamą detalę. Jei detalė išlinkusi ar susisukusi, prispauskite ją, išorinę išlinkimo pusę dėdami prie atramos. Visada įsitikinkite, kad tarp detalės, atramos ir stalo nėra jokio tarpo per visą pjovimo liniją. Išlinkusios ar susisukusios detalės gali pasisukti ar pasislinkti, todėl pjaunant besisukantis pjūklas gali užstrigti. Apdirbamoje detalėje negali būti vinių ar kitų nereikalingų detalių.
Prieš naudodami pjūklą, nuimkite nuo stalo visus įrankius, nuvalykite medžio drožles ir pan., palikite tik apdirbamą detalę. Besisukantis pjūklas, prisilietęs prie smulkių skiedrų ir besimėtančių medienos gabalėlių ar kitų objektų, gali juos dideliu greičiu sviesti.
▶ Vienu metu pjaukite tik vieną apdirbamą detalę. Kelių vienos ant kitos sudėtų detalių nėra galimybės tinkamai prispausti ar sutvirtinti, todėl pjaunant pjūklas jose gali užstrigti arba detalės gali pasislinkti.
Prieš naudodami reguliuojamo kampo pjūklą, jį būtinai pritvirtinkite arba padėkite ant lygaus, tvirto darbo stalo. Lygus ir tvirtas darbo stalas sumažina pavojų, kad reguliuojamo kampo pjūklas taps nestabilus.
Suplanuokite numatomus darbus. Kaskart keisdami pjovimo kampo nustatymą, įsitikinkite, kad tinkamai nustatėte reguliuojamą atramą, ji yra prispausta prie apdirbamos detalės ir netrukdys pjūklo ašmenims ar apsaugos sistemai. Neįjungę įrankio ir nepasidėję apdirbamos detalės ant stalo, patikrinkite visą įsivaizduojamą pjovimo kelią, kad įsitikintumėte, jog niekas netrukdo arba nėra pavojaus perpjauti atramą.
▶ Jei apdirbama detalė yra platesnė ar ilgesnė nei darbo stalas, pasirūpinkite tinkama atrama, pavyzdžiui, stalo pailginimu, ožiais ar pan. Jei ilgesnių ar platesnių nei reguliuojamo kampo pjūklo stalas detalių tvirtai neprispausite, jos gali apvirsti. Nupjauta detalės dalis ar virstanti apdirbama detalė gali pakelti apatinę apsaugą arba ją gali sviesti besisukantis pjūklas.
Vietoje stalo pailginimo ar papildomos atramos neprašykite kito asmens detalės palaikyti. Dėl netinkamos apdirbamos detalės atramos pjaunant pjūklas gali užstrigti arba detalė gali pasislinkti ir pastumti jus ar jūsų pagalbininką link besisukančio pjūklo ašmenų.
▶ Saugokite, kad nupjauta detalės dalis jokiais būdais neįstrigtų arba nebūtų prispausta prie besisukančio pjūklo. Jei detalė užstrigs, pvz., kai naudojami ilgio stabdikliai, nupjauta dalis gali būti prispausta prie pjūklo ašmenų ir stipriai sviesta.
Visada naudokite spaustuvus ar fiksavimo priemones, skirtas tinkamai pritvirtinti apvalias detales, pvz., rąstelius ar vamzdžius. Pjaunant rąsteliai dažnai rieda, o pjūklas į juos tik „kimba“, todėl pastumkite detalę ranka link pjūklo.
▶ Prieš pradėdami pjauti, palaukite, kol pjūklas pasieks visą sukimosi greitį. Taip išvengsite pavojaus, kad apdirbama detalė bus sviesta.
▶ Jei apdirbama detalė ar pjūklas užstringa, reguliuojamo kampo pjūklą išjunkite. Palaukite, kol sustos visos besisukančios dalys, atjunkite laido kištuką nuo maitinimo lizdo ir (arba) išimkite akumuliatorių. Tada pašalinkite strigimo priežastį. Jei užstrigus pjausite toliau, galite prarasti kontrolę arba sugadinti reguliuojamo kampo pjūklą. Baigę pjauti, atleiskite jungiklį, palaikykite pjūklą nuleidę, kol jis nustos suktis, tada patraukite nupjautą dalį. Laikyti ranką prie sustojusio pjūklo yra pavojinga. ▶ Visuomet valykite darbo vietą. Medžiagų mišiniai yra ypač pavojingi. Spalvotųjų metalų dulkės gali užsidegti arba sprogti. ▶ Nenaudokite atšipusių, įtrūkusių, sulinkusių ar pažeistų pjūklo diskų. Neaštrūs ar netinkamai praskėsti pjūklo dantys palieka siauresnį pjovimo taką, todėl atsiranda per didelė trintis, stringa pjūklo diskas ir sukeliama atatranka. ▶ Nenaudokite pjovimo diskų, pagamintų iš didelio atsparumo greitapjovio plieno (HSS). Tokie diskai gali greitai sulūžti. Naudokite tik tinkamo dydžio pjūklo diskus ir su tinkama tvirtinimo kiauryme (pvz., rombo formos arba apvalia). Pjūklo diskai, kurie neatitinka pjūklo tvirtinamųjų dalių formos, sukasi ekscentriškai, todėl iškyla pavojus nesuvaldyti prietaiso. Kai elektrinis įrankis veikia, iš pjovimo zonos niekada nebandykite pašalinti pjovimo likučių, medienos drožlių ar pan. Pirmiausia nustatykite elektrinio įrankio svirtį į ramybės padėtį ir išjunkite elektrinį įrankį. ▶ Baigę dirbti nelieskite pjūklo disko, kol jis neatvėso. Pjūklo diskas dirbant su prietaisu labai įkaista.
Simboliai
Žemiau pateikti simboliai gali būti svarbūs naudojant jūsų elektrinį įrankį. Prašome įsiminti simbolius ir jų reikšmes. Teisinga simbolių interpretacija padės geriau ir saugiau naudotis elektriniu įrankiu.
Simboliai ir jų reikšmės
▶ Nekiškite rankų į pjovimo zoną, kai prietaisas veikia. Prisilietus prie pjovimo disko galima susižaloti.
Dirbkite su apsaugine kauke.
Dirbkite su apsauginiais akiniais.
Simboliai ir jų reikšmės
▶ Naudokite klausos apsaugos priemones. Dėl triukšmo poveikio galima prarasti klausą.
Pavojinga zona! Rankas, pirštus ir plaštakas laikykite toliau nuo šios zonos.
Pjovimas įstrižuoju kampu vertikalioje plokštumoje:
Norint paslinkti reguliuojamą atraminį bėgelį, reikia atlaisvinti vidurinį fiksuojamąjį varžtą.
Abu išorinius tvirtinamuosius varžtus atsukti draudžiama!
ø 30 mm
Atkreipkite dėmesį į pjūklo disko matmenis. Kiaurymės skersmuo turi tiksliai atitikti įrankio suklį. Jei reikia naudoti siaurinamuosius jungimo elementus, tai siaurinamojo jungimo elemento matmenys turi tikti pjūklo disko korpuso storiui ir pjūklo disko kiaurymės skersmeniui bei įrankio suklio skersmeniui. Jei tik galima, naudokite kartu su pjūklo disku pateiktus siaurinamuosius jungimo elementus.
Gaminio ir techninių duomenų aprašas
Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.
Elektrinio įrankio paskirtis
Šis elektrinis įrankis skirtas naudoti stacionariai, atliekant medienoje tiesius išilginius ir skersinius pjūvius. Galima atlikti įstrižus pjūvius nuo -47° iki +47° kampu horizontalioje plokštumoje bei įstrižus pjūvius nuo 0° iki 45° vertikalioje plokštumoje.
Elektrinio įrankio galia yra apskaičiuota kietajai ir minkštajai medienai bei drožlių ir pluošto plokštėms pjauti.
Naudojant atitinkamus pjūklo diskus, galima pjauti aliuminio profilius ir plastiką.

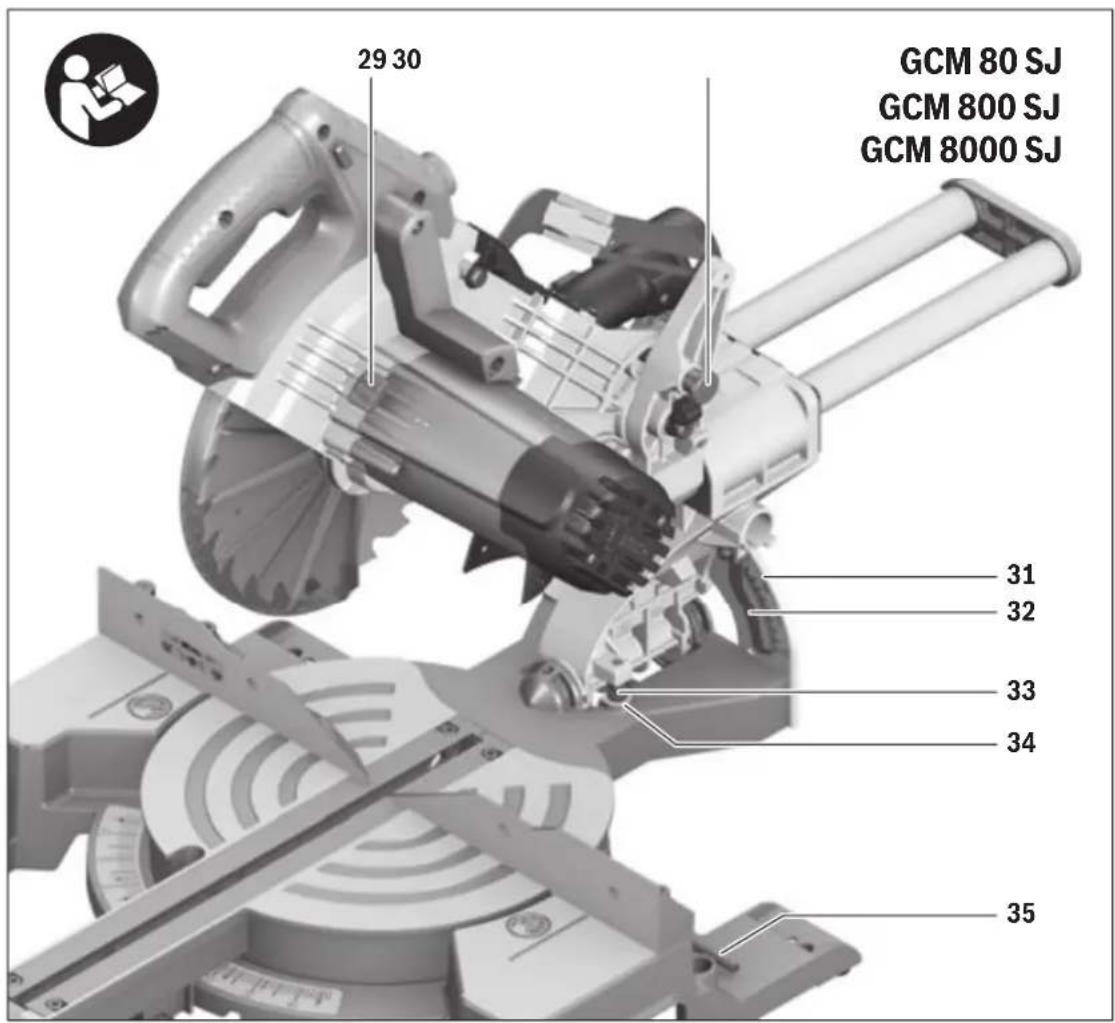

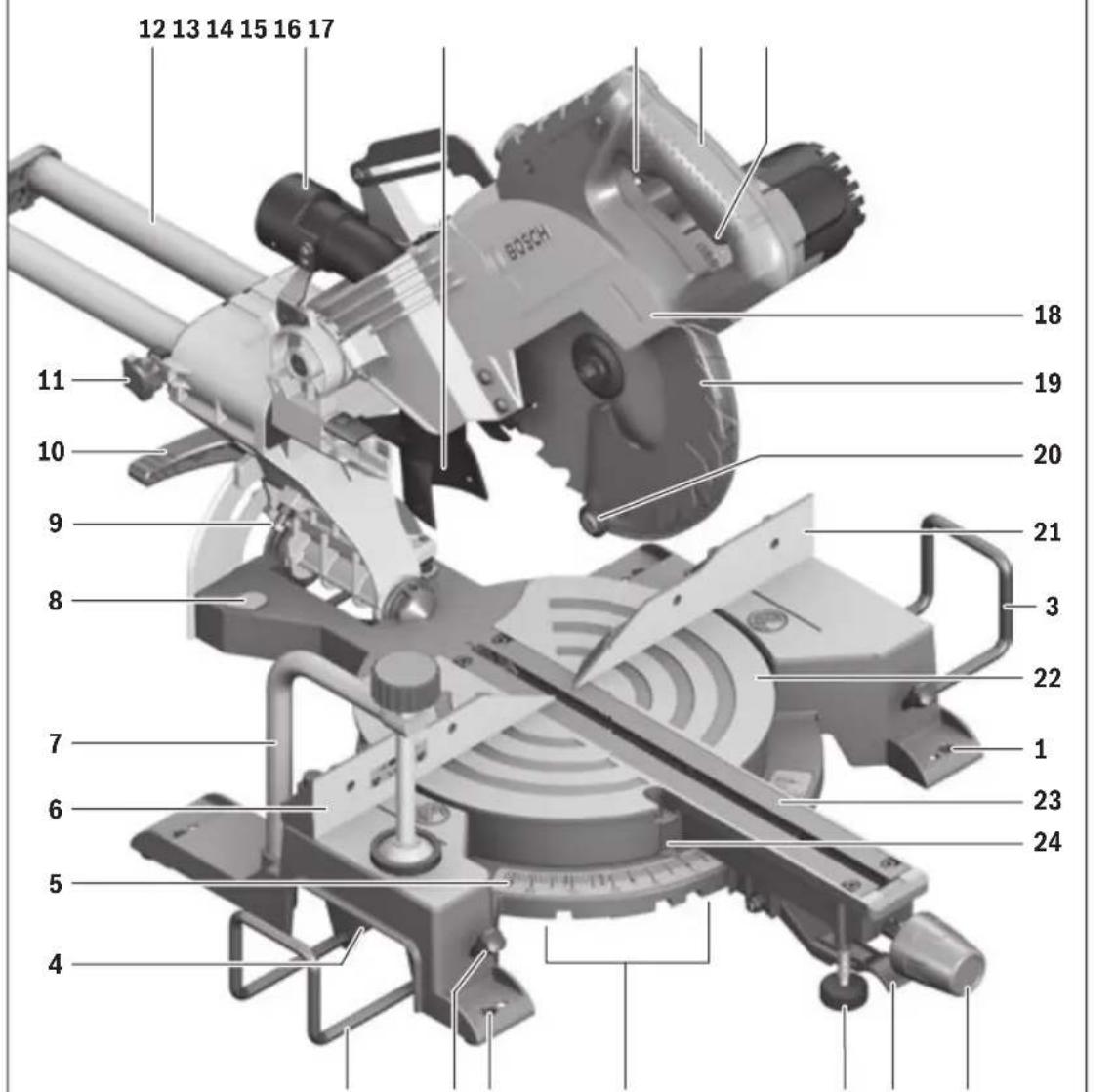

Pavaizduoti prietaiso elementai
Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio prietaiso schemose nurodytus numerius.
1 Montavimo kiaurymės 2 Pjovimo stalo ilginamosios dalies prispaudžiamasis varžtas 3 Pjovimo stalo ilginamoji dalis
4 Įtempties prietaisui nešti
5 Įstrižo pjūvio kampo skalė (horizontalioje plokštumoje)
6 Reguliuojamas atraminis bėgelis
7 Veržtuvas
8 45° įstrižo pjūvio kampo (vertikalioje plokštumoje) atrama
9 Atraminis varžtas 45° įstrižo pjūvio kampui (vertikalioje plokštumoje)
10 Rankenėlė įstrižo pjūvio kampui užfiksuoti (vertikalioje plokštumoje)
11 Traukiamojo įtaiso fiksuojamasis varžtas
12 Traukiamasis įtaisas
13 Pjuvenų išmetimo anga
14 Drožlių nukreipimo įtaisas
15 Įjungimo-išjungimo jungiklis
16 Rankena
17 Fiksatorius prietaiso svertui atblokuoti
18 Apsauginis gaubtas
19 Slankusis apsauginis gaubtas
20 Slydimo ratukas
21 Atraminis bėgelis
22 Pjovimo stalas
23 Įstatomoji plokštelė
24 Kampo žymeklis (horizontalioje plokštumoje)
25 Fiksuojamoji rankenėlė įstrižo pjūvio kampui užfiksuoti (horizontalioje plokštumoje)
26 Svirtelė įstrižo pjūvio kampui nustatyti (horizontalioje plokštumoje)
27 Apsauga nuo apvirtimo
28 Įpjovos standartiniam įstrižo pjūvio kampui
29 Suklio fiksatorius
30 Transportavimo apsauga
31 Įstrižo pjūvio kampo skalė (vertikalioje plokštumoje)
32 Kampo žymeklis (vertikalioje plokštumoje)
33 Atraminis varžtas 0° įstrižo pjūvio kampui (vertikalioje plokštumoje)
34 0° įstrižo pjūvio kampo (vertikalioje plokštumoje) atrama
35 Šešiabriaunis raktas (5 mm)/kryžminis atsuktuvas
36 Varžtas su vidiniu šešiakampiu pjūklo diskui tvirtinti
37 Prispaudžiamoji jungė
38 Vidinė prispaudžiamoji jungė
39 Pjūklo diskas
40 Reguliuojamo atraminio bėgelio fiksuojamasis varžtas
41 Kiaurymės veržtuvui
42 Srieginis strypas 43 Istatomosios plokštelės varžtai 44 Kampo žymeklio varžtas (vertikalioje plokštumoje) 45 Kampo žymeklio varžtas (horizontalioje plokštumoje)
Pavaizduoti ar aprašyti priedai į standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.
Techniniai duomenys
| Stacionarusis diskinis pjūklas | GCM 80 SJ |
| GCM 800 SJ |
| GCM 8000 SJ |
| Gaminio numeris3 601 M19 ... | | ... 0... ... 06. |
| Nominali naudojamoji galia | W | 1 | 4 | 0 |
| Tuščiosios eigos sūkių skaičius | min-1 | 5500 | 5500 | |
| Paleidimo srovės ribotuvas | | ● | | ● |
| Svoris pagal „EPTA-Procedure 01:2014“ kg 14,1 14,1 | | | | |
Apsaugos klasė
回/11/11
回
Leidžiami ruošinio matmenys (didžiausi ir mažiausi) nurodyti 281 psl.
Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.
Tinkamų pjūklo diskų matmenys
| Pjūklo disko skersmuo | mm 216 |
| Pjūklo disko korpuso storis | mm 1,3-1,8 |
| Maks. pjovimo plotis | mm 3,3 |
| Kiaurymės skersmuo | mm 30 |
Triukšmo emisijos vertės nustatytos pagal EN 62841-3-9.
Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 93 dB(A); garso galios lygis 106 dB(A). Paklaida K=3 dB.
Dirbkite su klausos apsaugos priemonėmis!
Šioje instrukcijoje pateikta triukšmo emisijos vertė buvo išmatuota pagal standartizuotą matavimo metodą, ir ją galima naudoti lyginant elektrinius įrankius. Ji taip pat skirta triukšmo emisijai iš anksto įvertinti.
Nurodyta triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, triukšmo emisijos vertė gali kisti. Tokiu atveju triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.
Norint tiksliai įvertinti triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, triukšmo emisija per visą darbo laiką žymiai sumažės.
Lietuviškai | 279
Montavimas
Venkite netikėto elektrinio įrankio įsijungimo. Atliekant montavimo ir visus kitus elektrinio įrankio reguliavimo ar priežiūros darbus kištuką į elektros tinklą jungti draudžiama.

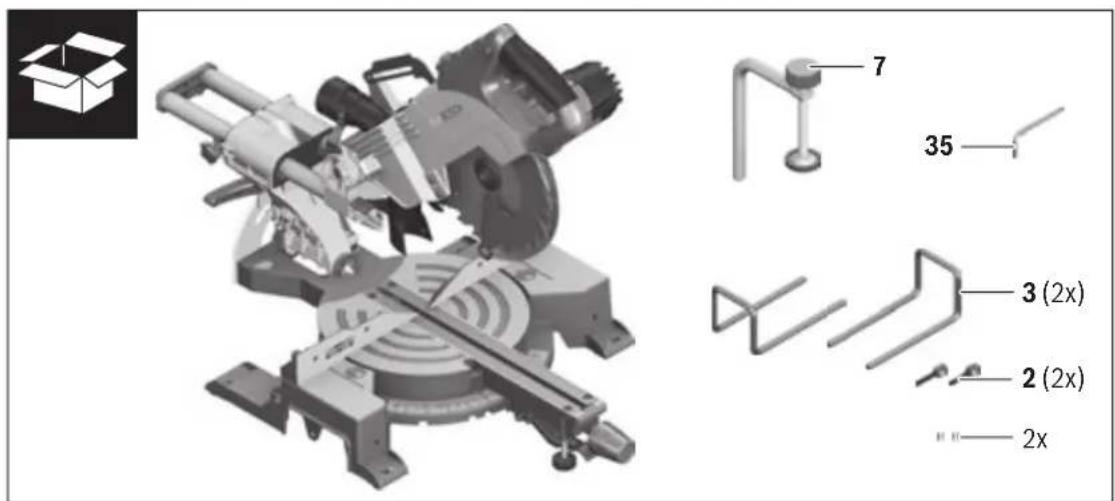

Tiekiamas komplektas
Prieš pradėdami elektrinį įrankį pirmą kartą eksploatuoti patikrinkite, ar komplekte yra visos žemiau nurodytos dalys:
- Slankusis skersavimo ir suleidimo pjūklas su įmontuotu pjūklo disku
- Veržtuvas 7
- Pjovimo stalo ilginamoji dalis 3
2x prispaudžiamieji varžtai 2, 2x varžtai kryžmine galvute kaip apsaugos nuo ištraukimo
- Šešiabriaunis raktas/kryžminis atsuktuvas 35
Nuoroda: patikrinkite, ar elektrinis įrankis nepažeistas.
Prieš pradėdami prietaisą naudoti būtinai patikrinkite, ar apsauginiai įtaisai bei truputį pažeistos elektrinio įrankio dalys veikia nepriekaištingai ir atlieka savo funkcijas. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar jos nepažeistos. Kad elektrinis įrankis nepriekaištingai veiktų, visos dalys turi būti tinkamai sumontuotos ir atitikti visus reikalavimus.
Pažeisti apsauginiai įtaisai ir dalys turi būti tinkamai suremontuoti arba pakeisti įgaliotose specializuotose dirbtuvėse.
Pjovimo stalo ilginamųjų dalių montavimas (žr. pav. A)
Naudojant pjovimo stalo ilginamąsias dalis 3 galima padidinti pjovimo stalą kairėje ir dešinėje.
- Pjovimo stalo ilginamąsias dalis stumkite per pjovimo stale esančias kiaurymes iki atramos.
- Elektrinį įrankį paverskite tiek, kad kaip apsaugą nuo ištraukimo galėtumėte įsukti kartu pateiktus du varžtus kryžmine galvute.
Varžtus kryžmine galvute įsukite į pjovimo stalo ilginamosiose dalyse 3 esančias kiaurymes su sriegiu ir užveržkite kryžminiu atsuktuvu 35.
Elektrinį įrankį atverskite atgal ir, kad užfiksuotumėte pjovimo stalo ilginamąsias dalis 3, įsukite prispaudžiamuosius varžtus 2 į pjovimo stale 22 esančias kiaurymes su sriegiu.
Stacionarus ir lankstus montavimas
Norint užtikrinti saugų darbą, elektrinį įrankį prieš pradedant naudoti reikia pritvirtinti ant lygaus ir stabilaus darbinio paviršiaus (pvz., darbastalio).
Montavimas ant darbinio paviršiaus (žr. pav. B1)
Pritvirtinkite elektrinį įrankį specialia sriegine jungtimi prie darbinio paviršiaus. Tam tikslui skirtos kiaurymės 1.
Montavimas prie Bosch darbinio stalo
Naudojantis Bosch GTA darbiniais stalais su reguliuojamo aukščio kojelėmis, elektrinį įrankį galima pastatyti ant bet kokio pagrindo. Darbinio stalo ruošinio atramos skirtos ilgiems ruošiniams padėti.
Perskaitykite visas prie darbinio stalo pridedamas įspėjamąsias nuorodas ir reikalavimus. Nesilaikant įspėjamųjų nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras ir (arba) galima susižaloti ar sužaloti kitus asmenis. Prieš pradėdami montuoti prietaisą, tinkamai surinkite darbinį stalą. Kad stalas su prietaisu nesulūžtų, būtina nepriekaištingai sumontuoti. Elektrinį įrankį ant darbinio stalo montuokite transportavimo padėtyje.
Nestabilus pastatymas (nerekomenduojama!) (žr. pav. B2)
Jei išimtinais atvejais nebus galimybės prietaiso pritvirtinti prie lygaus ir stabilaus darbinio stalo, jį galite pastatyti naudodamiesi apsauga nuo apvirtimo.
▶ Be apsaugos nuo apvirtimo prietaisas stovi nestabiliai ir, ypač pjaunant įstrižus pjūvius didžiausiu kampu, gali apvirsti. - Apsaugą nuo apvirtimo 27 įsukite arba išsukite tiek, kad elektrinis įrankis ant darbinio paviršiaus stovėtų lygiai.
Dulkių, pjuvenų ir drožlių nusiurbimas
Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai.
Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.
Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.
- Visada naudokite dulkių nusiurbimo įrangą.
- Pasirūpinkite geru darbo vietos vėdinimu.
- Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru.
Laikykitės jūsų šalyje galiojančių apdorojamoms medžiagoms taikomų taisyklių.
▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.
Dulkių ir pjuvenų nusiurbimo įrangą gali užblokuoti dulkės, pjuvenos ir atskilusios ruošinio dalys.
- Elektrinį įrankį išjunkite ir iš kištukinio lizdo ištraukite kištuką.
- Palaukite, kol pjūklo diskas visiškai sustos.
- Nustatykite užsiblokavimo priežastį ir ją pašalinkite.
Išorinis dulkių nusiurbimas
Dulkėms nusiurbti prie pjuvenų išmetimo angos 13 taip pat galite prijungti dulkių siurblio žarną (Ø 35 mm).
Dulkių siurblio žarną sujunkite su pjuvenų išmetimo anga 13.
Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti.
Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.
Pjūklo disko keitimas (žr. pav. C1-C4)
Montuodami pjūklo diską mūvėkite apsaugines pirštines. Prisilietus prie pjūklo disko iškyla susižalojimo pavojus.
Naudokite tik tokius diskus, kurių maksimalus leistinas greitis yra didesnis už elektrinio prietaiso tuščiosios eigos sūkių skaičių.
Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudojimo instrukcijoje pateiktus duomenis ir yra patikrinti pagal EN 847-1 bei atitinkamai paženklinti.
Naudokite tik šio elektrinio įrankio gamintojo rekomenduojamus ir apdorojamai medžiagai tinkamus pjūklo diskus. Taip apsaugosite pjūklo dantis nuo perkaitimo pjaunant.
Pjūklo disko išėmimas
- Elektrinį įrankį nustatykite į darbinę padėtį.
- Šešiabriauniu raktu (5 mm) 35 sukite varžtą su vidiniu šešiakampiu 36 ir tuo pačiu metu spauskite suklio fiksatorių 29, kol jis užsifiksuos.
- Suklio fiksatorių 29 laikykite paspaustą ir išsukite varžtą 36, sukdami pagal laikrodžio rodyklę (kairinis sriegis!).
- Nuimkite prispaudžiamąją jungę 37.
- Paspauskite fiksatorių 17 ir lenkite slankųjį apsauginį gaubtą 19 iki atramos atgal.
- Slankųjį apsauginį gaubtą laikykite šioje padėtyje ir išimkite pjūklo diską 39.
- Slankųjį apsauginį gaubtą atsargiai vėl nuleiskite žemyn.
Pjūklo disko įdėjimas
Jei reikia, prieš pradėdami montuoti nuvalykite visas dalis, kurias ketinate montuoti.
- Paspauskite fiksatorių 17, lenkite slankųjį apsauginį gaubtą 19 iki atramos atgal ir laikykite jį šioje padėtyje.
- Uždėkite naują pjūklo diską ant vidinės prispaudžiamosios jungės 38.
▶ Įdėdami naują pjūklo diską atkreipkite dėmesį, kad pjūklo dantų pjovimo kryptis (rodyklės ant pjūklo disko) sutaptų su rodyklės ant slankiojo apsauginio gaubto kryptimi!
Slankųjį apsauginį gaubtą atsargiai vėl nuleiskite žemyn.
Uždėkite prispaudžiamąją jungę 37 ir varžtą 36.
Spauskite suklio fiksatorių 29, kol jis užsifiksuos, ir užveržkite varžtą, sukdami prieš laikrodžio rodyklę.
Naudojimas
Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Transportavimo apsauga (žr. pav. D)
Su transportavimo apsauga 30 lengviau elektrinį įrankį transportuoti į įvairias eksploatavimo vietas.
Prietaiso atblokavimas (darbinė padėtis)
- Rankena 16 lenkite prietaiso svertą šiek tiek žemyn, kad atblokuotumėte transportavimo apsaugą 30.
- Transportavimo apsaugą 30 visiškai ištraukite.
- Lėtai kelkite prietaiso svertą aukštyn.
Prietaiso užblokavimas (transportavimo padėtis)
- Atlaisvinkite fiksuojamąjį varžtą 11, jei jis yra užveržtas. Traukite prietaiso svertą kiek galima į priekį ir vėl užveržkite fiksuojamąjį varžtą.
- Kad užfiksuotumėte pjovimo stalą 22, užveržkite fiksuojamąją rankenėlę 25.
- Spauskite fiksatorių 17 ir lėtai lenkite rankena 16 prietaiso svertą žemyn.
- Lenkite prietaiso svertą žemyn tol, kol transportavimo apsaugą 30 bus galima visiškai įspausti į vidų.
Paruošimas darbui
Atraminio bėgelio pastūmimas (žr. pav. E)
Pjaunant įstrižuoju kampu vertikalioje plokštumoje, reikia paslinkti reguliuojamą atraminį bėgelį 6.
- Kartu tiekiamu šešiabriauniu raktu 35 atlaisvinkite fiksuojamąjį varžtą 40. Abu išorinius tvirtinamuosius varžtus atsukti draudžiama!
- Reguliuojamą atraminį bėgelį 6 visiškai ištraukite.
- Vėl tvirtai užveržkite fiksuojamąjį varžtą 40.
Atlikę pjūvį įstrižuoju kampu vertikalioje plokštumoje, reguliuojamą atraminį bėgelį 6 vėl pastumkite atgal (atlaisvinkite fiksuojamąjį varžtą 40; atraminį bėgelį 6 kiek galima pastumkite į vidų; fiksuojamąjį varžtą vėl užveržkite).
Pjovimo stalo pailginimas (žr. pav. F)
Ilgų ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.
Naudojant pjovimo stalo ilginamąsias dalis 3 galima padidinti pjovimo stalą kairėje ir dešinėje.
- Atlaisvinkite prispaudžiamąjį varžtą 2.
- Pjovimo stalo ilginamąją dalį 3 iki pageidaujamo ilgio traukite į išorę.
- Norėdami užfiksuoti stalo ilginamąją dalį, vėl užveržkite prispaudžiamąjį varžtą 2.
Ruošinio tvirtinimas (žr. pav. G)
Kad užtikrintumėte optimalų darbo saugumą, ruošinį visada privalote gerai priveržti.
Neapdorokite ruošinių, kurie yra per maži, kad juos būtų galima gerai priveržti.
- Spauskite ruošinį į atraminius bėgelius 6 ir 21.
- Įstatykite kartu teikiamą veržtuvą 7 į specialią kiaurymę 41.
- Prispaudimo veržtuvo srieginį strypą 42 priderinkite prie ruošinio aukščio.
- Užveržkite srieginį strypą 42 ir tokiu būdu užfiksuokite ruošinį.
Pjovimo kampo nustatymas
Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prietaiso naudojimo turite patikrinti pagrindinius prietaiso nustatymus ir, jei reikia, nustatyti iš naujo (žr. „Pagrindinių nustatymų patikrinimas ir reguliavimas“, psl. 282).
Prieš pradėdami pjauti, visada gerai užveržkite fiksuojamąją rankenėlę 25. Priešingu atveju pjūklo diskas gali užstrigti ruošinyje.
Įstrižo pjūvio kampo nustatymas horizontalioje plokštumoje (žr. pav. H)
Įstrižo pjūvio kampą horizontalioje plokštumoje galima nustatyti nuo 47° (kairėje pusėje) iki 47° (dešinėje pusėje).
- Atlaisvinkite fiksuojamąją rankenėlę 25, jei ji yra užveržta.
- Traukite svirtelę 26 ir sukite pjovimo stalą 22, kol kampo žymeklis 24 parodys norimą pjovimo kampą.
- Fiksuojamąją rankenėlę 25 vėl užveržkite.
Kad būtų galima greitai ir tiksliai nustatyti dažnai naudojamus įstrižo pjūvio kampus, ant pjovimo stalo yra įpjovos 28:
45°22,5°15°15°22,5°45°
- Atlaisvinkite fiksuojamąją rankenėlę 25, jei ji yra užveržta.
- Traukite svirtelę 26 ir sukite pjovimo stalą 22 iki norimos įpjovos kairėje arba dešinėje.
- Svirtelę vėl atleiskite. Turite jausti, kaip svirtelė įsistato į įpjovą.
- Fiksuojamąją rankenėlę 25 vėl užveržkite.
Įstrižo pjūvio kampo nustatymas vertikalioje plokštumoje (žr. pav. I)
Istrižo pjūvio kampą vertikalioje plokštumoje galima nustatyti nuo 0° iki 45°.
- Reguliuojamą atraminį bėgelį 6 visiškai ištraukite.
- Atlaisvinkite fiksuojamąją rankenėlę 10.
- Rankena 16 lenkite prietaiso svertą, kol kampo žymeklis 32 parodys norimą įstrižo pjūvio kampą.
- Laikykite prietaiso svertą šioje padėtyje ir vėl užveržkite fiksuojamąją rankenėlę 10.
Kad būtų galima greitai ir tiksliai nustatyti standartinį 0° ir 45° kampą, ant korpuso yra atramos.
- Reguliuojamą atraminį bėgelį 6 visiškai ištraukite.
- Atlaisvinkite fiksuojamąją rankenėlę 10.
- Tuo tikslu prietaiso svertą, laikydami už rankenos 16, lenkite iki atramos 34 dešinėn (0°) arba iki atramos 8 kairėn (45°).
- Tvirtai užveržkite fiksuojamąją rankenėlę 10.
Paruošimas naudoti
Atkreipkite dėmesį į tinklo įtampą! Elektros tinklo įtampa turi atitikti elektrinio įrankio firmos lentelėje nurodytą įtampą. 230 V pažymėtus elektrinius įrankius galima jungti ir į 220 V įtampos elektros tinklą.
Įjungimas (žr. pav. J)
Kad tausotumėte energiją, elektrinį įrankį įjunkite tik tada, kai naudosite.
- Norėdami įjungti, paspauskite įjungimo-išjungimo jungiklį 15 ir laikykite jį paspaustą.
Nuoroda: dėl saugumo įjungimo-išjungimo jungiklio 15 užfiksuoti negalima, dirbant su įrankiu jis visada turi būti laikomas nuspaustas.
Tik paspaudus fiksatorių 17 prietaiso svertą galima lenkti žemyn.
Norėdami pjauti, turite spausti ne tik įjungimo-išjungimo jungiklį 15, bet ir fiksatorių 17.
Išjungimas
Norėdami išjungti, įjungimo-išjungimo jungiklį 15 atleiskite.
Darbo patarimai
Bendrosios pjovimo nuorodos
Prieš pradėdami pjauti įsitikinkite, kad pjūklo diskas negalės paliesti nei atraminio bėgelio, nei veržtuvų, nei kitų prietaiso dalių. Nuimkite pritvirtintas pagalbines atramas arba jas atitinkamai priderinkite.
Pjaukite tik naudojimo pagal paskirtį skyriuje nurodytas medžiagas.
Saugokite pjūklo diską nuo smūgių ir sutrenkimų. Nespauskite pjūklo disko iš šono.
Neapdorokite jokių persikreipusių ruošinių. Ruošinys turi būti su lygiu kraštu, kad jį būtų galima priglausti prie atraminio bėgelio.
Įsitikinkite, kad slankusis apsauginis gaubtas gerai veikia ir gali laisvai judėti. Įrankio svertą lenkiant žemyn, slankusis apsauginis gaubtas turi atsidaryti. Įrankio svertą keliant aukštyn, slankusis apsauginis gaubtas turi vėl uždengti pjūklo diską, o aukščiausioje įrankio sverto padėtyje užsifiksuoti.
Dirbančiojo padėtis (žr. pav. K)
Nestovėkite priešais elektrinį įrankį vienoje linijoje su pjūklo disku, visada stovėkite nuo pjovimo disko pasitraukę į šoną. Taip jūsų kūnas bus apsaugotas nuo galimos atatrankos. - Rankas ir pirštus laikykite toliau nuo besisukančio pjūklo disko. - Nesukryžiuokite savo rankų priešais prietaiso svertą.
Leistini ruošinio matmenys
Didžiausi ruošiniai:
| Istrižo pjūvio kampas | Aukštis x plotis [mm] |
| horizontalioje plokštumoje | vertikalioje plokštumoje |
| 0° 0° | | 70 x 270 |
| 45° 0° | | 70 x 190 |
| 0° | 45° | 45 x 270 |
Mažiausi ruošiniai (= visi ruošiniai, kuriuos galima tvirtai įveržti kartu tiekiamu veržtuvu 7 pjūklo disko kairėje ar dešinėje): 100 x 40 mm (ilgis x plotis)
Maks. pjovimo gylis (0°/0°): 70 mm
Įstatomųjų plokštelių keitimas (žr. pav. L)
Raudonos įstatomosios plokštelės 23 po ilgesnio prietaiso naudojimo susidėvi.
Pažeistas įstatomąsias plokšteles būtinai pakeiskite.
- Elektrinį įrankį nustatykite į darbinę padėtį.
- Šešiabriauniu raktu (4 mm) išsukite varžtus 43 ir išimkite senas įstatomąsias plokšteles.
- Įstatykite naują dešinę įstatomąją plokštelę.
282 | Lietuviškai
- Prisukite įstatomąją plokštelę varžtais 43 kaip galima dešiniau, kad per visą galimų traukiamųjų judesių ilgį pjūklo diskas prie įstatomosios plokštelės neprisiliestų.
- Tokius pačius veiksmus atlikite, kad pakeistumėte kairę įstatomąją plokštelę.
Pjovimas
Prieš pradėdami pjauti visada gerai užveržkite fiksuojamąją rankenėlę 25. Priešingu atveju pjūklo diskas gali užstrigti ruošinyje.
Pjovimas be traukiamojo judesio (nupjovimas) (žr. pav. M)
- Norėdami pjauti be traukiamojo judesio (mažus ruošinius), atlaisvinkite fiksuojamąjį varžtą 11, jei jis yra užveržtas. Įrankio svirtį vėl stumkite iki atramos atraminių bėgelių 6 ir 21 kryptimi ir užveržkite fiksuojamąjį varžtą 11.
- Nustatykite norimą įstrižo pjūvio kampą horizontalioje ir/arba vertikalioje plokštumoje.
- Spauskite ruošinį prie atraminių bėgelių 6 ir 21.
- Suveržkite ruošinį atitinkamai pagal matmenis.
- Prietaisą įjunkite.
- Spauskite fiksatorių 17 ir lėtai lenkite rankena 16 prietaiso svirtį žemyn.
- Pjaukite ruošinį tolygia pastūma.
- Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas visiškai sustos.
- Lėtai kelkite prietaiso svirtį aukštyn.
Pjovimas su traukiamuoju judesiu
- Norėdami atlikti pjūvius su traukiamuoju įtaisu 12 (platūs ruošiniai), atlaisvinkite fiksuojamąjį varžtą 11, jei jis yra užveržtas.
- Nustatykite norimą įstrižo pjūvio kampą horizontalioje ir/arba vertikalioje plokštumoje.
- Spauskite ruošinį prie atraminių bėgelių 6 ir 21.
- Suveržkite ruošinį atitinkamai pagal matmenis.
- Traukite slankiąją svirtį nuo atraminių bėgelių 6 ir 21 tiek, kad pjūklo diskas būtų priešais ruošinį.
- Spauskite fiksatorių 17 ir lėtai lenkite rankena 16 prietaiso svertą žemyn.
- Spauskite įrankio svertą atraminių bėgelių 6 ir 21 kryptimi ir perpjaukite ruošinį tolygia pastūma.
- Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas visiškai sustos.
- Lėtai kelkite prietaiso svertą aukštyn.
Nestandartiniai ruošiniai
Norėdami pjauti išlenktus ar apvalius ruošinius, juos turite labai gerai apsaugoti nuo nuslydimo. Pjovimo linijoje neturi būti jokio tarpelio tarp ruošinio, atraminio bėgelio ir pjovimo stalo. Jei reikia, galite naudoti specialius laikiklius.
Pagrindinių nustatymų patikrinimas ir reguliavimas
Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prietaiso naudojimo turite patikrinti pagrindinius prietaiso nustatymus ir, jei reikia, nustatyti iš naujo.
Norint tai atlikti, reikia turėti patirties ir specialių įrankių.
Bosch elektrinių įrankių remonto dirbtuvių specialistai šį darbą atliks greitai ir patikimai.
Įstrižo pjūvio standartinio kampo 0° (vertikalioje plokštumoje) nustatymas
- Elektrinį įrankį nustatykite į darbinę padėtį.
- Sukite pjovimo stalą 22 iki įpjovos 28 0°. Turite jausti, kaip svirtelė 26 įsistato į įpjovą.
Patikrinimas: (žr. pav. N1)
Nustatykite kampainį 90° kampu ir padėkite jį ant pjovimo stalo 22.
Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko 39 plokštumos.
Nustatymas: (žr. pav. N2)
- Atlaisvinkite fiksuojamąją rankenėlę 10.
- Atlaisvinkite atraminio varžto 33 antveržles standartiniu žiediniu raktu arba veržliarakčiu (10 mm).
- Įsukite arba išsukite atraminį varžtą tiek, kad kampainio kojelė per visą ilgį priglustų prie pjūklo disko plokštumos.
- Tvirtai užveržkite fiksuojamąją rankenėlę 10.
- Tada vėl tvirtai užveržkite atraminio varžto 33 antveržles. Jei nustačius kampo žymeklis 32 nėra vienoje linijoje su 0° žyme, esančia ant skalės 31, standartiniu kryžminiu atsuktuvu atlaisvinkite varžtą 44 ir nustatykite kampo žymeklį pagal 0° žymę.
Įstrižo pjūvio standartinio kampo 45° (vertikalioje plokštumoje) nustatymas
- Elektrinį įrankį nustatykite į darbinę padėtį.
- Sukite pjovimo stalą 22 iki įpjovos 28 0°. Turite jausti, kaip svirtelė 26 įsistato į įpjovą.
- Atlaisvinkite fiksuojamąją rankenėlę 10 ir rankena 16 lenkite prietaiso svirtį iki atramos į kairę (45°).
Patikrinimas: (žr. 01 pav.)
- Nustatykite kampainį 45° kampu ir padėkite jį ant pjovimo stalo 22.
Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko 39 plokštumos.
Nustatymas: (žr. O2 pav.)
- Atlaisvinkite fiksuojamąją rankenėlę 10.
- Atlaisvinkite atraminio varžto 9 antveržles standartiniu žiediniu raktu arba veržliarakčiu (10 mm).
- Įsukite arba išsukite atraminį varžtą tiek, kad kampainio kojelė per visą ilgį priglustų prie pjūklo disko plokštumos.
- Tvirtai užveržkite fiksuojamąją rankenėle 10.
- Tada vėl tvirtai užveržkite atraminio varžto 9 antveržles.
Jei nustačius kampo žymeklis 32 nėra vienoje linijoje su 45° žyme, esančia skalėje 31, dar kartą patikrinkite 0° įstrižo pjūvio kampo ir kampo žymeklio nustatymą. Po to pakartokite 45° įstrižo pjūvio kampo nustatymą.
Kampo žymeklio (horizontalioje plokštumoje) nustatymas (žr. pav. P)
- Elektrinį įrankį nustatykite į darbinę padėtį.
- Sukite pjovimo stalą 22 iki įpjovos 28 0°. Turite jausti, kaip svirtelė 26 įsistato į įpjovą.
Patikrinimas:
Kampo žymeklis 24 turi būti vienoje linijoje su 0° žyme, esančia skalėje 5.
Nustatymas:
- Kryžminiu atsuktuvu atlaisvinkite varžtą 45 ir nustatykite kampo žymeklį ties 0° žyme.
- Vėl tvirtai priveržkite varžtą.
Transportavimas (žr. pav. Q)
Prieš transportuodami elektrinį prietaisą atlikite šiuos veiksmus:
- Atlaisvinkite fiksuojamąjį varžtą 11, jei jis yra užveržtas. Traukite prietaiso svertą kiek galima į priekį ir vėl užveržkite fiksuojamąjį varžtą.
- Nustatykite elektrinį įrankį į transportavimo padėtį.
- Nuimkite visą papildomą įrangą, kurios negalite tvirtai pritvirtinti prie elektrinio prietaiso. Jei yra galimybė, nenaudojamus pjūklo diskus transportuokite uždaroje talpykloje.
- Norėdami elektrinį įrankį pakelti ar transportuoti, paimkite elektrinį įrankį už specialių išėmų 4, esančių pjovimo stalo šonuose 22.
Elektriniam prietaisui transportuoti naudokite tik transportavimo įtaisus ir niekada nenaudokite apsauginių įtaisų.
Priežiūra ir servisas
Priežiūra ir valymas
Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.
Valymas
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų švarūs.
Slankusis apsauginis gaubtas turi laisvai judėti ir savaime užsidaryti. Todėl slankųjį apsauginį gaubtą ir aplink jį esančias dalis reguliariai valykite.
Po kiekvienos darbinės operacijos dulkes ir pjuvenas išpūskite suspaustu oru arba išvalykite teptuku.
Reguliariai valykite slydimo ratuką 20.
Papildoma įranga
| Gaminio numeris |
| Veržtuvas 1 609 B04 224 |
| Jstatomosios plokštelės 1 609 B05 242 |
| Dulkių surinkimo maišelis 1 609 B05 010 |
| Pjūklo diskai medienai ir plokštėms, paneliams ir len-tjuostėms |
| Pjūklo diskas 216 x 30 mm,dantų skaičius: 48 2 608 640 641 |
| Pjūklo diskai plastikui ir spalvotiesiems metalams |
| Pjūklo diskas 216 x 30 mm,dantų skaičius: 80 2 608 640 447 |
| Pjūklo diskai visų rūšių grindų laminatams |
| Pjūklo diskas 216 x 30 mm,dantų skaičius: 60 2 608 642 133 |
Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba
Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:
Bosch naudotojų konsultavimo tarnybos specialistai mielai atsakys į klausimus apie mūsų gaminius ir papildomą įrangą.
Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.
Lietuva
Bosch įrankių servisas
Informacijos tarnyba: (037) 713350
Įrankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-pt@lv.bosch.com
Šalinimas
Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.
Nemeskite elektrinių įrankių į buitinių atliekų konteinerius!
Tik ES šalims:
Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
Galimi pakeitimai.
