NAVODILA ZA UPORABO IS 2360 STEINEL

Priprava montaže (sl. B) Določitev kraja montaže ► Ob upoštevanju naslednjega določite položaj montaže:

Previdno Nevarnost kratkega stika zaradi preobremenitve Načrtujte priključitev števila svetil, s katerim ne boste prekoračili največje vklopne moči, npr. 2000vatov za sijal- ke, glejte poglavje „Tehnični podatki“. Preverite pogoje okolice Če izdelek uporabljate v zelo vlažni okolici: ► S 5-mm svedrom izvrtajte odprtine za odtekanje vode v navrtane luknje (10). Montaža (sl. C)

Nevarnost Življenjska nevarnost zaradi dotika napeljav pod napetostjo! Iz napeljav izklopite tok! ► Snemite prekrivni obroč (9) in prekriv- ne skodelice (8). ► Vijak za pritrditev ohišja (7) odpustite in potisnite držalo iz njega. ► Luknje izvrtajte v predvidene montaž- ne položaje. ► Pritrdite držalo z materialom za pritr- ditev (11). Priključite IS 2360-3 ECO (sl. D)

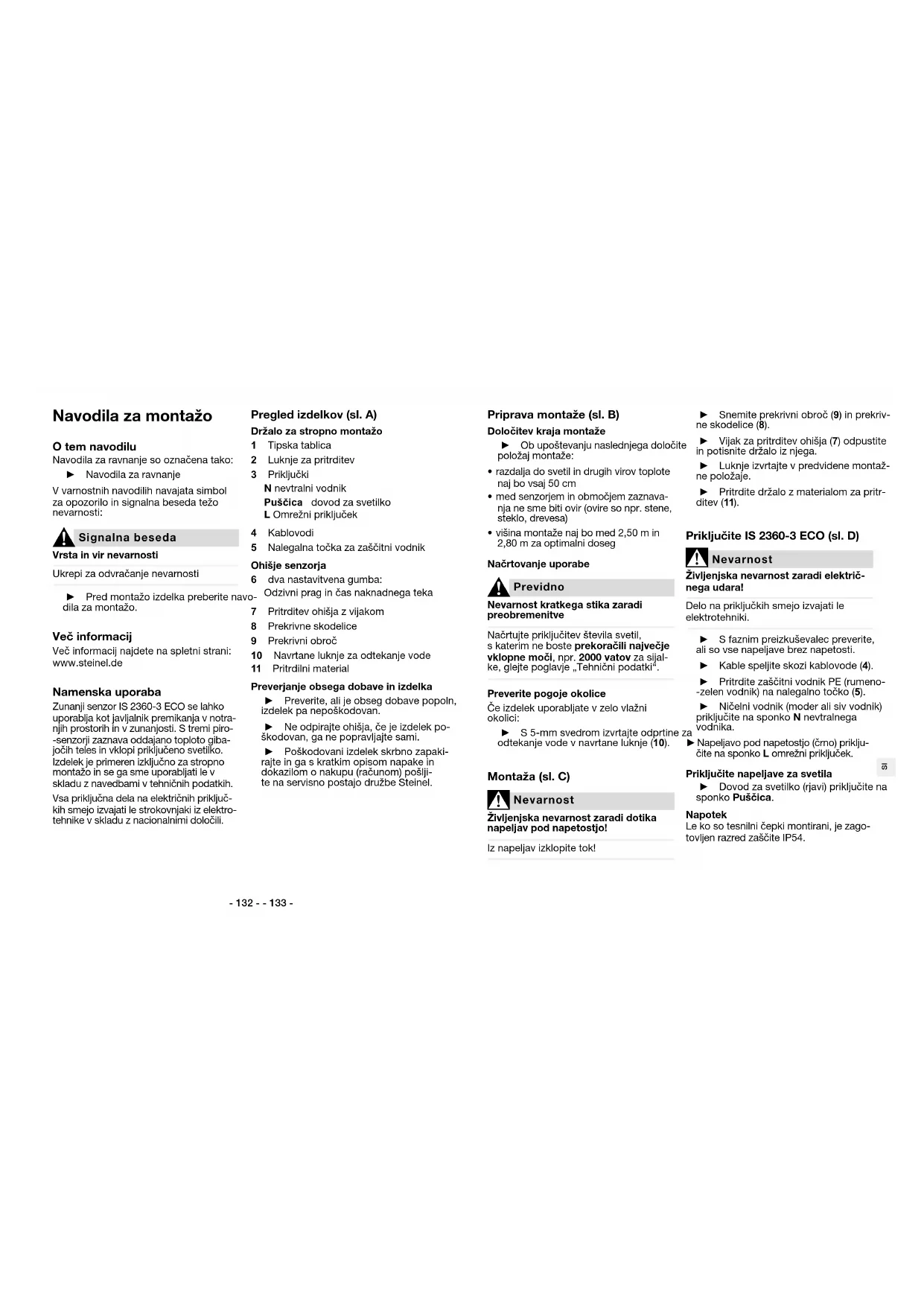

Nevarnost Življenjska nevarnost zaradi električ- nega udara! Delo na priključkih smejo izvajati le elektrotehniki. ► S faznim preizkuševalec preverite, ali so vse napeljave brez napetosti. ► Kable speljite skozi kablovode (4). ► Pritrdite zaščitni vodnik PE (rumeno- -zelen vodnik) na nalegalno točko (5). ► Ničelni vodnik (moder ali siv vodnik) priključite na sponko N nevtralnega vodnika. ► Napeljavo pod napetostjo (črno) priklju- čite na sponko L omrežni priključek. Priključite napeljave za svetila ► Dovod za svetilko (rjavi) priključite na sponko Puščica. Napotek Le ko so tesnilni čepki montirani, je zago- tovljen razred zaščite IP54. Navodila za montažo O tem navodilu Navodila za ravnanje so označena tako: ► Navodila za ravnanje V varnostnih navodilih navajata simbol za opozorilo in signalna beseda težo nevarnosti:

Signalna beseda Vrsta in vir nevarnosti Ukrepi za odvračanje nevarnosti ► Pred montažo izdelka preberite navo- dila za montažo. Več informacij Več informacij najdete na spletni strani: www.steinel.de Namenska uporaba Zunanji senzor IS 2360-3 ECO se lahko uporablja kot javljalnik premikanja v notra- njih prostorih in v zunanjosti. S tremi piro- -senzorji zaznava oddajano toploto giba- jočih teles in vklopi priključeno svetilko. Izdelek je primeren izključno za stropno montažo in se ga sme uporabljati le v skladu z navedbami v tehničnih podatkih. Vsa priključna dela na električnih priključ- kih smejo izvajati le strokovnjaki iz elektro- tehnike v skladu z nacionalnimi določili. Pregled izdelkov (sl. A) Držalo za stropno montažo 1 Tipska tablica 2 Luknje za pritrditev 3 Priključki N nevtralni vodnik Puščicadovod za svetilko LOmrežni priključek 4 Kablovodi 5 Nalegalna točka za zaščitni vodnik Ohišje senzorja 6 dva nastavitvena gumba: Odzivni prag in čas naknadnega teka 7 Pritrditev ohišja z vijakom 8 Prekrivne skodelice 9 Prekrivni obroč 10 Navrtane luknje za odtekanje vode 11 Pritrdilni material Preverjanje obsega dobave in izdelka ► Preverite, ali je obseg dobave popoln, izdelek pa nepoškodovan. ► Ne odpirajte ohišja, če je izdelek po- škodovan, ga ne popravljajte sami. ► Poškodovani izdelek skrbno zapaki- rajte in ga s kratkim opisom napake in dokazilom o nakupu (računom) pošlji- te na servisno postajo družbe Steinel.- 134 - - 135 -

Z odzivnim pragom lahko brezstopenj- sko nastavite, pri kateri jakosti okoliške svetlobe naj senzor vklaplja priključene naprave. Odzivni prag + Največ: 1000 luksov Dnevno delovanje: senzor vklaplja ob jakosti dnevne svetlobe, če zazna gibanje. – Najmanj: 2luksa Nastavitev ob mračitvi: senzor vklaplja ob mra- čitvi. Če je svetloba okoli- ce bolj svetla kot 2luksa, senzor ne vklopi. Območje zaznavanja (sl.G) Senzor prepogosto vklaplja zaradi neže- leni prožilcev v območju zaznavanja (npr. gibanje vozil)? S prekrivnimi skodelicami (8) lahko senzor prekrijete in omejite območje zaznavanja. ► Snemite prekrivni obroč in prekrivne skodelice. ► S škarjami prirežite prekrivno skodeli- co horizontalno in/ali vertikalno na želeno velikost. ► Na senzor postavite prekrivno skode- lico in jo po potrebi potisnite v želeni položaj. ► Prekrivni obroč ponovno nataknite. Zagon izvedba preizkusa delovanja ► Nastavite odzivni prag na trenutno svetlost okolice. Tovarniška nastavitev je delovanje pri dnevni svetlobi ► Nastavite čas naknadnega teka na zelo kratko vrednost. Tovarniška nastavitev je 5 sekund. ► Ohišje senzorja dajte na držalo in ga potiskajte, da se zaskoči. ► Privijačite pritrditev ohišja (7). ► Vklopite napajanje. ► Preverite, ali se senzor odziva na gibanje in vklopi svetilko. Če da, je senzor pripravljen: ► Nastavite želene nastavitve in ponov- no nataknite prekrivni obroč (9). Če ne: ► Preverite priključke in napajanje napetosti. Odpravljanje motenj

Nevarnost Življenjska nevarnost zaradi električ- nega udara! Delo na priključkih smejo izvajati le elektrotehniki. Priključite svetila ► Svetila priključite na obstoječe ničelne vodnike, kot prikazuje primer priklju- čitve 1. ► Svetila priključite z ničelnimi vodniki, kot prikazuje primer priključitve 2. Namestite serijsko stikalo Če želite vse priključene naprave izklopiti z enim stikalom: ► Namestite serijsko stikalo za ročno in avtomatsko delovanje (primer priklju- čitve 3). Namestitev izmeničnega stikala Če želite vklapljati in izklapljati ročno s stikalom in uporabljati tudi senzorsko delovanje (avtomatika): ► Namestitev izmenično stikalo (primer priključitve 4) Možnosti izmeničnega stikala:

• Položaj I senzorsko delovanje (avtomatski vklop in izklop).

• Položaj II ročno delovanje: vklop in izklop s tipko, po izklopu je senzorsko delovanje spet aktivno. Vklapljanje in izklapljanje stalne osvetlitve Izmenično stikalo omogoča funkcijo stalne osvetlitve za priključene svetilke. Za vklop stalne osvetlitve: ► Svetlobno stikalo hitro zaporedoma dvakrat vklopite (manj kot pol sekun- de) na položaj izklop in vklop. Stalna osvetlitev sveti štiri ure, nato pa preklopi v senzorsko delovanje. Za izklop stalne osvetlitve: ► Svetlobno stikalo hitro zaporedoma enkrat vklopite (manj kot pol sekunde) na položaj izklop in vklop. Svetilka ta- koj preklopi v senzorsko delovanje. Nastavitve (sl. F) Med montažo ali kasneje lahko brezsto- penjsko nastavite čas naknadnega teka in prag vklopa na nastavitvenem gumbu. ► Nastavitveni gumb obrnite v želeni položaj z izvijačem: Čas naknadnega teka + Največ: 15 minut – Najmanj: 5 sekund Če nastavite čas naknadnega teka 15minut, senzor priključene svetilke izklopi po 15minutah. Ko senzor ponovno zazna gibanje, se čas naknadnega teka začne ponovno.- 136 - - 137 - Kot kupcu so vam na voljo zakon-ske garancijske pravice v skladu s 437. členom in naslednjimi Civilnega zakonika (BGB, Bürgerliches Gesetzbu-ch) (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjšanje kupnine, odškodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne omejuje. Poleg zakonskega garancijskega obdobja vam dajemo 5-letno garancijo na brezhib-no sestavo in pravilno delovanje tega izdelka STEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialnih in tovarniških napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih površin. UveljavljanjeČe želite izdelek reklamirati, pošljite cel izdelek s plačano poštnino in priložite originalni račun, ki vsebuje datum na-kupa in poimenovanje izdelka, svojemu trgovcu ali neposredno na naš naslov: VP ELEKTRO-PROJEKT D.O.O.,SREDNJE BITNJE 70, 4209 ŽABNICA. Priporočamo vam, da račun skrbno hra-nite do poteka garancijskega obdobja. Za transportne stroške in tveganja v okviru vračila družba STEINEL ne prev-zema jamstva.(Informacije o uveljavljanju garancijskega primera najdete na naši spletni strani www.veleprodaja-ep.si / www.steinel.deČe imate garancijski primer ali vprašanje glede izdelka, nas lahko pokličete na telefonsko številko servisa 040856-555 / 059365-750 (-751 / -752). Tehnični podatki Mere in različicePremer x višina 121mm × 57mmBarve belaPodatki o zmogljivostiOmrežna napetost220 – 240VOmrežna frekvenca50/60HzVklopna močObremenitev žarnice/halogenke: 2000 WNeonske svetilke EVG-ji: 1500 WNeonske svetilke nekompenzirane: 500 VANeonske svetilke zaporedno kompenzirane: 900 VANeonske svetilke vzporedno kompenzirane: 400 VANizkovoltne halogenske svetilke: 2000 VALED < 2 W: 100 W2 W < LED < 8 W: 300 WLED > 8 W: 600 WKapacitivna obremenitev: 176 µF PozorŠkoda na izdelku zaradi napačnega vzdrževanjaVzdrževanje in popravila naj se izvajajo le prek servisne postaje družbe Steinel.Senzor ne vklapljaNapaka nastavitve, napaka napajanja ali okvara naprave: ► Preverite nastavitve odzivnega praga in po potrebi nastavite višjo vrednost luksov. ► Preverite napeljave, priključke in na-pajanje napetosti, po potrebi zame-njajte varovalko. ► Izvedite preizkus delovanja s senzor-jem in priključenimi svetili, po potrebi zamenjajte okvarjene naprave.Senzor ne izklapljaNapaka nastavitve, aktivno je stalno de-lovanje ali pa se pojavlja stalno gibanje ali vir toplote v območju zaznavanja. ► Preverite, ali je nastavljen odzivni prag prenizek in ga po potrebi popravite. ► Preverite, ali je bila svetilka ročno vklopljena na stikalu. ► Preverite, ali so v območju zaznavanja viri toplote ali drugi neželeni prožilci in jih odstranite. ► Območje zaznavanja po potrebi ome-jite s prekrivnimi skodelicami. ► Povečajte razdaljo med WLAN napra-vo in senzorjem >3m.Senzor ne neželeno vklapljaSenzor zaznava trajno premikanje ali vir toplote v območju zaznavanja, zato se prepogosto ali neželeno vklaplja. ► Preverite, ali so v območju zaznavanja viri toplote ali gibanje. ► Trajne vire toplote odstranite iz obmo-čja zaznavanja. ► Območje zaznavanja po potrebi ome-jite s prekrivnimi skodelicami. ► Povečajte razdaljo med WLAN napra-vo in senzorjem >3m. Odstranjevanje Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno obde-lavo.Električnih aparatov ne odstra-njujte s hišnimi odpadki!Samo za države članice EU: V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacional-no zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno ob-delavo. Garancija proizvajalca PROIZVAJALCA
