INSTRUKCJA OBSŁUGI IS 2360 STEINEL

Przygotowanie montażu (rys. B) Określenie miejsca montażu ►Miejsce montażu wybrać na podstawie poniższych informacji:

• Minimalny odstęp od lamp i innych źródeł ciepła 50 cm

• Łączność w polu widzenia pomiędzy czuj

nikiem a obszarem wykrywania (prze- szkodami są np. ściany, szyby, drzewa)

• Wysokość montażu 2,50m do 2,80m zapewnia optymalny zasięg Zaplanowanie użytkowania

Ostrożnie Niebezpieczeństwo zwarcia w wyniku przeciążenia Należy zaplanować tylko tyle lamp do podłączenia, aby nie przekroczyć maksy

malnej mocy załączalnej, np. 2000Watt dla żarówek, patrz także rozdział „Dane techniczne“. Sprawdzić warunki otoczenia Jeżeli produkt będzie eksploatowany w bardzo wilgotnym otoczeniu: ► Wywiercić w otworach prowadzących (10), za pomocą wiertła 5 mm, otwory do odprowadzania wody. Montaż (rys. C)

Niebezpieczeństwo Śmiertelne niebezpieczeństwo w wyni- ku dotknięcia przewodów przewodzą- cych napięcie! Wyłączyć napięcie na przewodach! ► Zdjąć pierścień osłaniający (9) oraz przesłony (8). ► Poluzować śrubę mocującą obudowę (7) i wysunąć uchwyt. ► Wywiercić otwory w przewidzianym miejscu montażu. ► Zamocować uchwyt za pomocą mate

riału montażowego (11). Podłączyć IS 2360-3 ECO (rys. D)

Niebezpieczeństwo Śmiertelne niebezpieczeństwo w wyniku porażenia prądem! Wszelkie prace związane z podłącze

niem zlecać tylko wykwalifikowanemu elektrykowi. ► Za pomocą wskaźnika napięcia spraw

dzić, czy wszystkie przewody są odłą- czone od napięcia. ► Poprowadzić kable przez prowadnice kablowe (4). ► Zamocować przewód ochronny PE (żółto-zielony przewód) do punktu przyłożenia (5). ► Przewód zerowy (niebieski lub szary przewód) podłączyć do zacisku N przewodu neutralnego. ► Przewód przewodzący prąd (czarny) podłączyć do zacisku L zasilania sie

ciowego. Podłączyć przewód doprowadzający do lamp ► Przewód doprowadzający lampy (brą

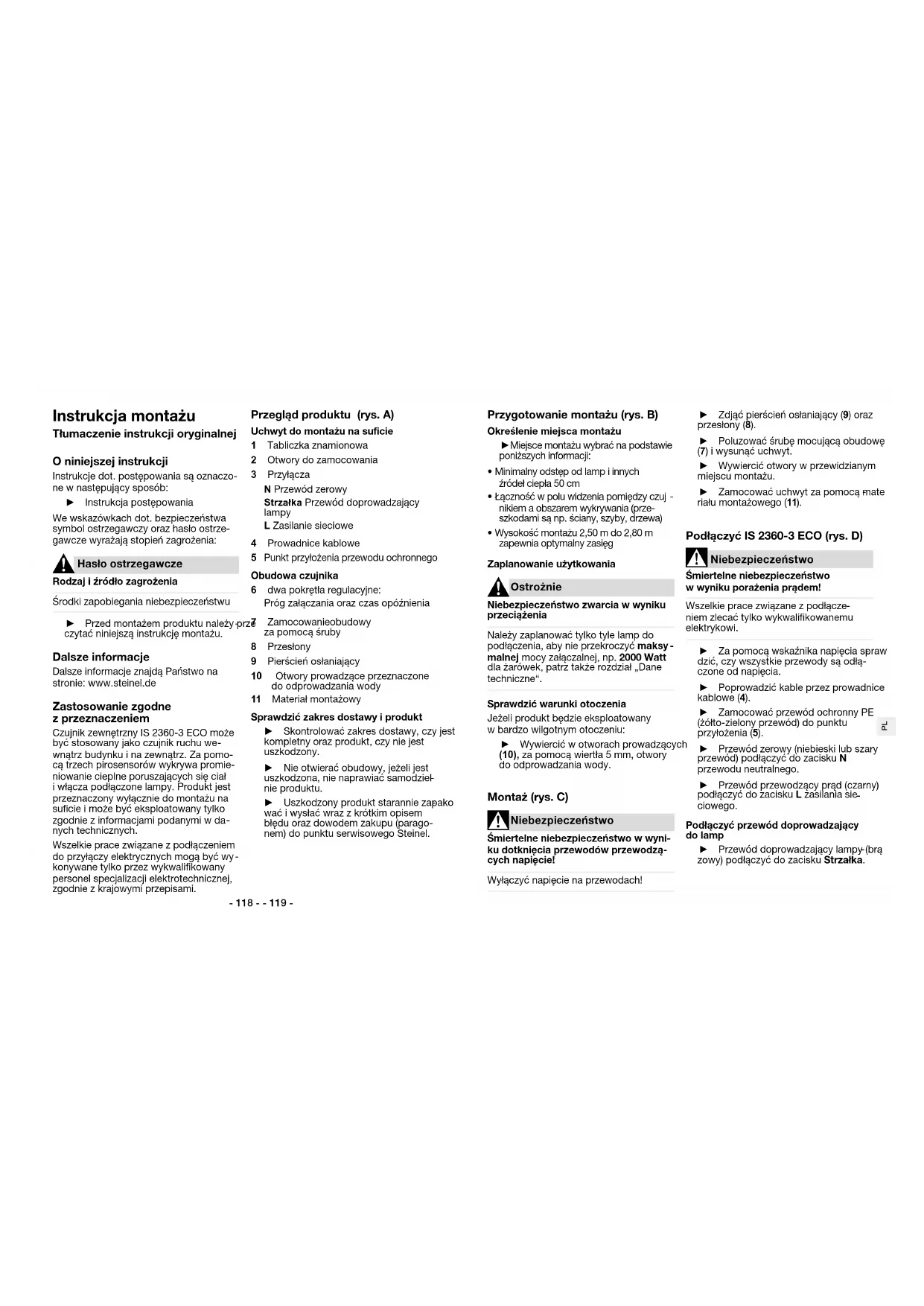

zowy) podłączyć do zacisku Strzałka. Instrukcja montażu Tłumaczenie instrukcji oryginalnej O niniejszej instrukcji Instrukcje dot. postępowania są oznaczo- ne w następujący sposób: ► Instrukcja postępowania We wskazówkach dot. bezpieczeństwa symbol ostrzegawczy oraz hasło ostrze

gawcze wyrażają stopień zagrożenia:

Hasło ostrzegawcze Rodzaj i źródło zagrożenia Środki zapobiegania niebezpieczeństwu ► Przed montażem produktu należy prze

czytać niniejszą instrukcję montażu. Dalsze informacje Dalsze informacje znajdą Państwo na stronie: www.steinel.de Zastosowanie zgodne zprzeznaczeniem Czujnik zewnętrzny IS 2360-3 ECO może być stosowany jako czujnik ruchu we

wnątrz budynku i na zewnątrz. Za pomo- cą trzech pirosensorów wykrywa promie- niowanie cieplne poruszających się ciał iwłącza podłączone lampy. Produkt jest przeznaczony wyłącznie do montażu na suficie i może być eksploatowany tylko zgodnie z informacjami podanymi w da

nych technicznych. Wszelkie prace związane z podłączeniem do przyłączy elektrycznych mogą być wy

konywane tylko przez wykwalifikowany personel specjalizacji elektrotechnicznej, zgodnie z krajowymi przepisami. Przegląd produktu (rys. A) Uchwyt do montażu na suficie 1 Tabliczka znamionowa 2 Otwory do zamocowania 3 Przyłącza N Przewód zerowy Strzałka Przewód doprowadzający lampy LZasilanie sieciowe 4 Prowadnice kablowe

Punkt przyłożenia przewodu ochronnego Obudowa czujnika 6 dwa pokrętła regulacyjne: Próg załączania oraz czas opóźnienia 7 Zamocowanie obudowy za pomocą śruby 8 Przesłony 9 Pierścień osłaniający 10 Otwory prowadzące przeznaczone do odprowadzania wody 11 Materiał montażowy Sprawdzić zakres dostawy i produkt ► Skontrolować zakres dostawy, czy jest kompletny oraz produkt, czy nie jest uszkodzony. ► Nie otwierać obudowy, jeżeli jest uszkodzona, nie naprawiać samodziel

nie produktu. ► Uszkodzony produkt starannie zapako

wać i wysłać wraz z krótkim opisem błędu oraz dowodem zakupu (parago- nem) do punktu serwisowego Steinel.- 120 - - 121 -

Za pomocą progu załączania można płynnie ustawić, przy jakim natężeniu światła w otoczeniu czujnik ma włączyć podłączone urządzenia. Próg załączania + maksymalnie: 1000 luksów Tryb pracy dziennej: czujnik włącza przy świetle dzien- nym, jeżeli wykryje ruch. – minimalnie: 2 luksy Ustawienie czułości zmierz- chowej: czujnik włącza przy świetle panującym po zmro- ku. Jeżeli światło w otocze- niu jest jaśniejsze niż 2 luksy, czujnik nie włączy się. Obszar wykrywania (rys. G) Czy czujnik włącza się za często z powo- du niepożądanych wyzwalaczy w obsza- rze wykrywania (np. z powodu przejeż- dżających obok samochodów)? Za pomocą przesłon (8) można osłonić czujnik i tym samym ograniczyć obszar wykrywania. ► Zdjąć pierścień osłaniający oraz prze

słony. ► Za pomocą nożyczek dociąć przesłony w poziomie i/lub pionie do pożądanej wielkości. ► Nałożyć przesłony na czujnik i w razie potrzeby przesunąć je we właściwe miejsce. ► Ponownie nałożyć pierścień osłaniający. Uruchomienie Wykonać test działania ► Ustawić próg załączania na aktualną jasność otoczenia. Ustawieniem fabrycznym jest tryb pracy dziennej. ► Ustawić czas opóźnienia na bardzo niską wartość. Ustawieniem fabrycz- nym jest 5 sekund. ► Założyć obudowę czujnika na uchwyt i nasunąć ją, aż do zatrzaśnięcia się. ► Dokręcić zamocowanie obudowy (7). ► Włączyć prąd. ► Sprawdzić, czy czujnik reaguje na ruch i włącza lampę. Jeżeli tak, czujnik jest gotowy do pracy: ► Wyregulować wybrane ustawienia i po

nownie założyć pierścień osłaniający (9). Jeżeli nie: ► Sprawdzić przyłącza i zasilanie napię

ciem. Usunąć zakłócenia

Niebezpieczeństwo Śmiertelne niebezpieczeństwo w wyni- ku dotknięcia komponentów przewodzących napięcie! Wszelkie prace związane z podłączeniem zlecać tylko wykwalifikowanemu elektry

kowi. Wyłączyć napięcie na przewodach! Wskazówka Klasa bezpieczeństwa IP54 jest zapew

niona tylko wtedy, gdy zamontowany jest korek uszczelniający. Przykłady podłączenia (rys. E)

Niebezpieczeństwo Śmiertelne niebezpieczeństwo w wyni- ku porażenia prądem! Wszelkie prace związane z podłącze

niem zlecać tylko wykwalifikowanemu elektrykowi. Podłączyć lampy ► Lampy bez przewodu zerowego podłą

czyć w sposób pokazany na przykła- dzie 1. ► Lampy z przewodem zerowym podłą

czyć w sposób pokazany na przykła- dzie 2. Instalacja przełącznika świeczkowego Aby wyłączyć jednym przełącznikiem wszystkie podłączone urządzenia: ► Należy zainstalować przełącznik świecz

nikowy dla trybu ręcznego i automa- tycznego (przykład podłączenia 3). Instalacja przełącznika schodowego Aby jednym przełącznikiem móc ręcznie włączać i wyłączać, a także używać trybu czujnika (automatyczny): ► należy zainstalować przełącznik scho

dowy (przykład podłączenia 4). Opcje przełącznika schodowego:

• Położenie I Tryb czujnika (automatycz

ne włączanie i wyłączanie)

• Położenie II Tryb ręczny: włączanie i wyłączanie za pomocą klawisza, po wyłączeniu tryb czujnika jest ponownie aktywny Włączanie i wyłączanie światła stałego Przełącznik schodowy umożliwia korzy

stanie z funkcji światła stałego dla podłą- czonych lamp. Aby włączyć światło stałe: ► Przełączyć wyłącznik oświetleniowy dwa razy szybko (mniej niż pół sekundy) do położenia wył. i wł. Światło stałe bę

dzie świecić przez cztery godziny, po czym przełączy się do trybu czujnika. Aby wyłączyć światło stałe: ► Przełączyć wyłącznik oświetleniowy je

den raz szybko (mniej niż pół sekundy) do położenia wył. i wł. Lampa przełą- czy się od razu na tryb czujnika. Ustawienia (rys. F) Podczas montażu lub później można ustawić płynnie, za pomocą pokręteł, czas opóźnienia oraz próg załączania. ► Obrócić pokrętło za pomocą śrubokrę

tu do pożądanej pozycji: Czas opóźnienia + maksymalnie: 15 minut – minimalnie: 5 sekund Jeżeli ustawiono czas opóźnienia 15 minut, wtedy czujnik wyłączy podłączone lampy po 15 minutach. Jeżeli czujnik wykryje ponownie ruch, wtedy czas opóźnienia będzie liczony od nowa.- 122 - - 123 -

Gwarancja producenta GWARANCJI

PRODUCENTA GWARANCJI LATA PRODUCENTA GWARANCJI LAT PRODUCENTA Jako kupującemu wrazie potrzeby przysługują Państwu w stosunku do sprzedającego prawa ztytułu rękojmi. Oile prawa te obowiązują wPaństwa kraju, to nie ulegają one na podstawie naszej deklaracji gwarancji ani skróceniu ani ograniczeniu. Udzielamy Państwu 5-letniej gwarancji na nienaganną jakość iprawidłowe funkcjonowanie zakupione-go przez Państwa profesjonalnego pro-duktu techniki czujników firmy STEINEL. Gwarantujemy, że produkt ten jest wolny od wad materiałowych, produkcyjnych ikonstrukcyjnych. Gwarantujemy prawidłowe funkcjonowanie wszystkich podzespołów elektronicznych, atakże, że wszystkie zastosowane materiały iich powierzchnie są wolne od wad.Dochodzenie roszczeńGwarancja jest ważna jedynie komplet-nie wypełniona zpodpisem Sprzedawcy potwierdzającym warunki gwarancji. Gwarancja na sprzedany towar kon-sumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających zrękojmi/niezgodności towaru zumową na podstawie dowodu zakupu. Ztego powodu zalecamy staranne przechowywanie dowodu zakupu. Reklamowany towar wstanie kompletnym prosimy przesłać do Gwa-ranta wraz z krótkim opisem usterki, ory-ginalną kartą gwarancyjną, paragonem lub rachunkiem zakupu (opatrzonym datą zakupu ipieczęcią sklepu). Dane techniczne Wymiary i wersjeŚrednica x wysokość121mm × 57mmKolory białyDane eksploatacyjneNapięcie zasilające220 – 240VCzęstotliwość sieciowa50/60HzMoc załączalnaObciążenie żarówkami/lampami halogenowymi: 2000 WŚwietlówki EVG: 1500 WŚwietlówki bez kompensacji: 500 VAŚwietlówki kompensowane szeregowo: 900 VAŚwietlówki kompensowane równolegle: 400 VANisko woltowe lampy halogenowe: 2000 VALED < 2 W: 100 W2 W < LED < 8 W: 300 WLED > 8 W: 600 WObciążenie pojemnościowe: 176 µF UwagaUszkodzenie produktu w skutek błędnej konserwacjiPrace konserwacyjne i naprawy zlecać tylko punktom serwisowym Steinel.czujnik nie włącza sięwystępuje błąd w ustawieniach, błąd napięcia lub produkt jest uszkodzony: ► Sprawdzić ustawienia progu załączania i w razie potrzeby ustawić wyższą war tość luksów. ► Sprawdzić przewody, przyłącza i zasi lanie napięciem, w razie potrzeby wy-mienić bezpiecznik. ► Wykonać test działania czujnika i pod łączonej lampy, w razie potrzeby wy-mienić uszkodzone urządzenia.czujnik nie wyłącza sięWystępuje błąd w ustawieniach, aktywny jest tryb ciągły lub w obszarze wykrywania ciągle występuje ruch lub źródło ciepła. ► Sprawdzić, czy nie ustawiono zbyt niskiego progu załączania i w razie potrzeby poprawić ustawienia. ► Sprawdzić, czy lampy nie zostały włą czone ręcznie za pomocą przełącznika. ► Sprawdzić, czy w obszarze wykrywania nie znajdują się źródła ciepła lub inne niepożądane wyzwalacze i je usunąć. ► W razie potrzeby ograniczyć obszar wykrywania za pomocą przesłon. ► Zwiększyć odległość pomiędzy urzą dzeniem WLAN aczujnikiem >3m.Czujnik włącza się w sposób niezamierzonyCzujnik wykrywa trwający ruch lub źródło ciepła w obszarze wykrywania i dlatego włącza się za często lub w sposób nieza mierzony. ► Sprawdzić obszar wykrywania pod kątem źródeł ciepła lub ruchu. ► Usunąć trwałe źródła ciepła z obszaru wykrywania. ► W razie potrzeby ograniczyć obszar wykrywania za pomocą przesłon. ► Zwiększyć odległość pomiędzy urzą dzeniem WLAN aczujnikiem >3m. Utylizacja Urządzenia elektryczne, akcesoria iopa-kowania należy oddać do recyklingu przy-jaznego środowisku.Nie wyrzucać urządzeń elektrycz-nych wraz zodpadami zgospo-darstw domowych!Tylko dla krajów UE: Zgodnie zobowiązującymi dyrektywami europejskimi wsprawie zużytych urzą dzeń elektrycznych ielektronicznych oraz ich wdrażaniu do prawa krajowego niena dające się do użytkowania urządzenia elektryczne należy odbierać osobno ipoddawać recyklingowi wsposób przy jazny środowisku.- 124 - - 125 -
