KULLANIM KILAVUZU IS 2360 STEINEL

Montaj hazırlığı (Şek. B) Montaj yerinin belirlenmesi ► Montaj yerini, aşağıdaki bilgiler dahilinde belirleyin:

• Lambalara ve diğer ısı kaynaklarına asgari mesafe 50cm

• Sensör ile kapsama alanıarasında engelsiz görüş bağlantısı (engeller arasında örn. duvarlar, pencere camları, ağaçlar sayılabilir)

• Optimum bir menzil için montaj yüksekliği 2,50m ila 2,80m Uygulama planlaması

Dikkat Aşırı yük nedeniyle kısa devre tehlikesi Bağlantı yapılacak lamba sayısını, maksimum çalıştırma gücünün üze- rine çıkılmayacak şekilde seçin, örn. flamanlı ampuller için 2000Watt, bunun için bakın Bölüm „Teknik özellikler“. Ortam koşullarının kontrolü Ürünü, nem oranı yüksek bir ortamda kullanacaksanız: ► 5 mm'lik bir matkapla, öngörülen su tahliye deliklerini delin(10). Monte edilmesi (Şek. C)

Tehlike Enerji ileten tellere temas nedeniyle ölüm tehlikesi! İletkenlerin bağlantısını enerjisiz haldey- ken yapın! ► Kapak halkasını (9) ve kapak siperlik- lerini (8) çıkartın. ► Gövde sabitlemesinin vidasını (7) gev- şetin ve tutucuyu dışarıya çekin. ► Öngörülen montaj pozisyonundaki delikleri delin. ► Tutucuyu sabitleme malzemesi (11) ile sabitleyin. IS 2360-3 ECO bağlantısı (Şek. D)

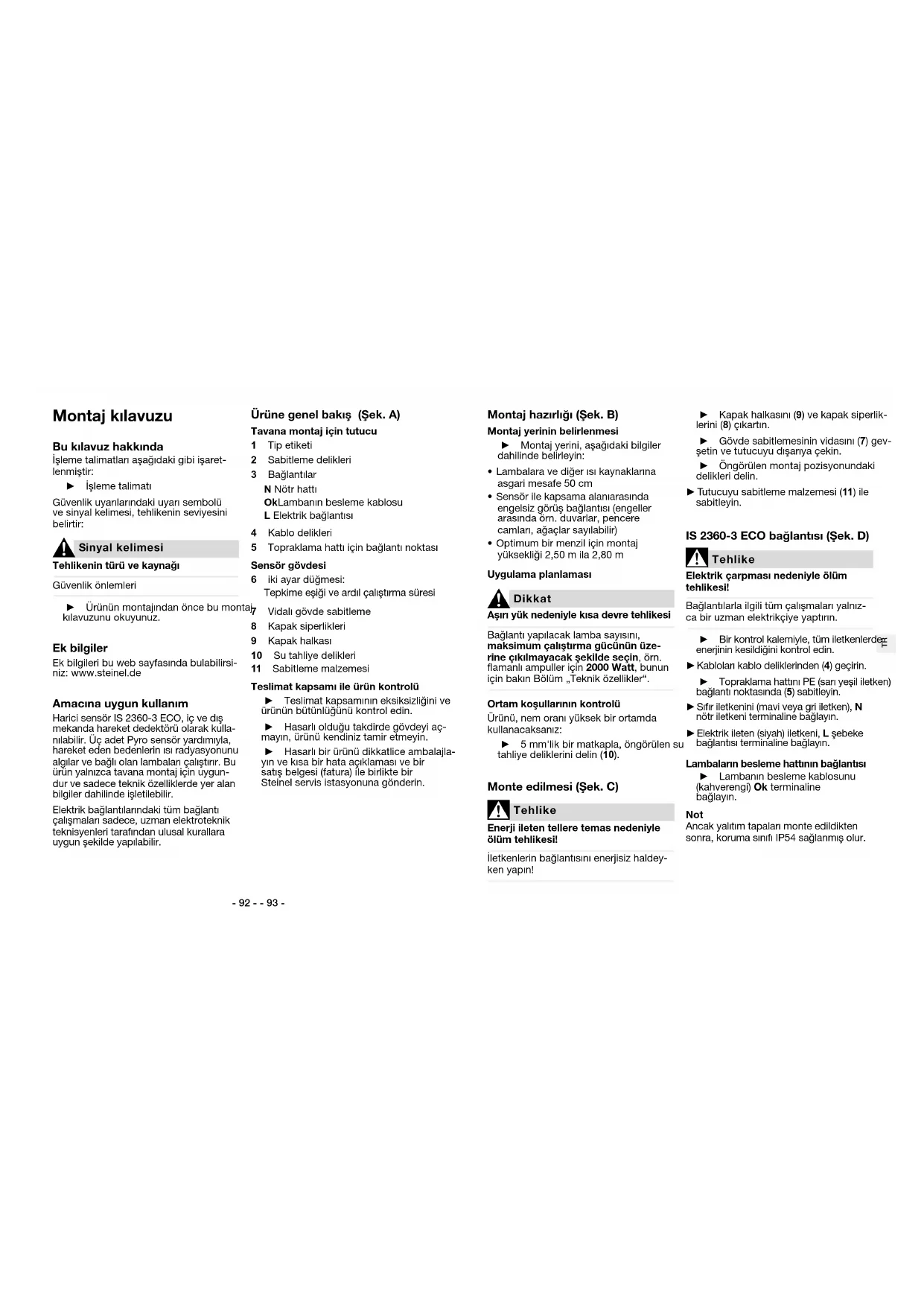

Tehlike Elektrik çarpması nedeniyle ölüm tehlikesi! Bağlantılarla ilgili tüm çalışmaları yalnız- ca bir uzman elektrikçiye yaptırın. ► Bir kontrol kalemiyle, tüm iletkenlerde enerjinin kesildiğini kontrol edin. ► Kabloları kablo deliklerinden (4) geçirin. ► Topraklama hattını PE (sarı yeşil iletken) bağlantı noktasında (5) sabitleyin. ► Sıfır iletkenini (mavi veya gri iletken), N nötr iletkeni terminaline bağlayın. ► Elektrik ileten (siyah) iletkeni, L şebeke bağlantısı terminaline bağlayın. Lambaların besleme hattının bağlantısı ► Lambanın besleme kablosunu (kahverengi) Ok terminaline bağlayın. Not Ancak yalıtım tapaları monte edildikten sonra, koruma sınıfı IP54 sağlanmış olur. Montaj kılavuzu Bu kılavuz hakkında İşleme talimatları aşağıdaki gibi işaret- lenmiştir: ► İşleme talimatı Güvenlik uyarılarındaki uyarı sembolü ve sinyal kelimesi, tehlikenin seviyesini belirtir:

Sinyal kelimesi Tehlikenin türü ve kaynağı Güvenlik önlemleri ► Ürünün montajından önce bu montaj kılavuzunu okuyunuz. Ek bilgiler Ek bilgileri bu web sayfasında bulabilirsi- niz: www.steinel.de Amacına uygun kullanım Harici sensör IS 2360-3 ECO, iç ve dış mekanda hareket dedektörü olarak kulla- nılabilir. Üç adet Pyro sensör yardımıyla, hareket eden bedenlerin ısı radyasyonunu algılar ve bağlı olan lambaları çalıştırır. Bu ürün yalnızca tavana montaj için uygun- dur ve sadece teknik özelliklerde yer alan bilgiler dahilinde işletilebilir. Elektrik bağlantılarındaki tüm bağlantı çalışmaları sadece, uzman elektroteknik teknisyenleri tarafından ulusal kurallara uygun şekilde yapılabilir. Ürüne genel bakış (Şek. A) Tavana montaj için tutucu 1 Tip etiketi 2 Sabitleme delikleri 3 Bağlantılar N Nötr hattı Ok Lambanın besleme kablosu LElektrik bağlantısı 4 Kablo delikleri 5 Topraklama hattı için bağlantı noktası Sensör gövdesi 6 iki ayar düğmesi: Tepkime eşiği ve ardıl çalıştırma süresi 7 Vidalı gövde sabitleme 8 Kapak siperlikleri 9 Kapak halkası 10 Su tahliye delikleri 11 Sabitleme malzemesi Teslimat kapsamı ile ürün kontrolü ► Teslimat kapsamının eksiksizliğini ve ürünün bütünlüğünü kontrol edin. ► Hasarlı olduğu takdirde gövdeyi aç- mayın, ürünü kendiniz tamir etmeyin. ► Hasarlı bir ürünü dikkatlice ambalajla- yın ve kısa bir hata açıklaması ve bir satış belgesi (fatura) ile birlikte bir Steinel servis istasyonuna gönderin.- 94 - - 95 -

Tepkime eşiği yardımıyla, ortam ışığının hangi kapasitesinde sensörün bağlanmış olan cihazları çalıştıracağını kademesiz olarak ayarlayabilirsiniz. Tepkime eşiği + Maksimum: 1000 Lux Gün ışığı işletimi: Sensör gün ışığı kapasitesindeyken, bir hareket algılandığında çalıştırır. – Minimum: 2 Lux Alacakaranlık ayarı: Sensör alacakaranlık ışığında çalış- tırır. Ortam ışığı 2Lux değe- rinin üzerindeyse, sensör çalıştırmaz. Kapsama alanı (Şek. G) Sensör, kapsama alanındaki istenmeyen tetikleyicilerin etkisiyle (örn. yoldan geçen araçlar nedeniyle) çok sık çalıştırma mı yapıyor? Kapak siperlikleri (8) ile sensörün üzerini örtebilir ve böylece kapsama alanını sınırlayabilirsiniz. ► Kapak halkasını ve kapak siperliklerini çıkartın. ► Bir makas yardımıyla kapak siperlikle- rini, yatay ve/veya dikey yönde istedi- ğiniz büyüklükte kesin. ► Kapak siperliklerini sensörün üzerine oturtun ve gerekirse kapak siperlikleri- ni istediğiniz pozisyona doğru itin. ► Kapak halkasını tekrar üzerine oturtun. Devreye alma Fonksiyon testinin yapılması ► Tepkime eşiğini mevcut olan ortam par- laklığına göre ayarlayın. Fabrika ayarı gün ışığı işletimidir. ► Ardıl çalıştırma süresini çok kısa bir de- ğere ayarlayın. Fabrika ayarı 5 saniyedir. ► Sensör gövdesini tutucunun üstüne oturtun ve yerine takılana kadar üzerine doğru itin. ► Gövde sabitlemesini (7) sıkıca vidalayın. ► Elektriği açın. ► Sensörün bir harekete tepki verdiğini ve bir lambayı çalıştırdığını kontrol edin. Evet ise, sensör işletime hazırdır: ► İstediğiniz ayarları yapın ve kapak halkasını (9) tekrar üstüne oturtun. Hayır ise: ► Bağlantıları ve elektrik beslemesini kontrol edin. Arızaları giderme

Tehlike Enerji ileten bileşenlere temas nedeniyle ölüm tehlikesi! Bağlantılarla ilgili tüm çalışmaları yalnızca bir uzman elektrikçiye yaptırın. İletkenleri enerjisiz hale getirin! Örnek bağlantılar (Şek. E)

Tehlike Elektrik çarpması nedeniyle ölüm tehlikesi! Bağlantılarla ilgili tüm çalışmaları yalnızca bir uzman elektrikçiye yaptırın. Lambaların bağlantısı ► Sıfır hattı olmayan lambaları, örnek bağlantı 1'de gösterildiği gibi bağlayın. ► Sıfır hattı olan lambaları, örnek bağ- lantı 2'de gösterildiği gibi bağlayın. Seri anahtar bağlantısı Bağlanmış olan tüm lambaları bir anah- tar ile kapatmak istediğinizde: ► Manüel ve otomatik işletim için bir seri anahtar bağlayın (Örnek bağlantı 3). Komütatör bağlantısı Bir seri anahtar kullanarak elle açmak veya kapatmak ve aynı zamanda sen- sörlü işletimden (otomatik) yararlanmak istediğinizde: ► Bir komütatör bağlantısı yapın (Örnek bağlantı 4). Komütatörün opsiyonları:

• Konum I Sensörlü işletim (otomatik açma ve kapatma)

• Konum II Manüel işletim: Açma ve ka- patma bir tuş yardımıyla, kapatmanın ardından sensörlü işletim yeniden etkin. Sürekli ışığı açma ve kapama Bağlanmış olan lambaların sürekli ışık fonksiyonu bir komütatör yardımıyla sağlanır. Sürekli ışığı çalıştırmak için: ► Işık anahtarını iki kere hızla (yarım sa- niyeden daha kısa süre içinde) Kapalı ve Açık pozisyonlarına getirin. Sürekli ışık dört saat boyunca açık kalır ve ardından sensörlü işletime geçer. Sürekli ışığı kapatmak için: ► Işık anahtarını bir kere hızla (yarım sa- niyeden daha kısa süre içinde) Kapalı ve Açık pozisyonlarına getirin. Lamba hemen sensörlü işletime geçer. Ayarlar (Şek. F) Montaj sırasında veya daha sonraki bir zamanda, ardıl çalıştırma süresini ve tepkime eşiğini ayar düğmelerinden kademesiz olarak ayarlayabilirsiniz. ► Ayar düğmelerini bir tornavida yardı- mıyla, istenilen pozisyonlara döndürün: Ardıl çalıştırma süresi + Maksimum: 15 dakika – Minimum: 5 saniye 15dakikalık bir ardıl çalıştırma süresi ayarladığınız takdirde sensör, bağlan- mış olan lambaları 15dakika sonra kapatır. Sensör yeni bir hareket algıladığında, ardıl çalıştırma süresi baştan başlar.- 96 - - 97 - ve sınırlanmamaktadır. STEINEL-Profes-sional STEINEL Profesyonel Sensörlü ürününüzün kusursuz kullanılabilirliği ve düzenli fonksiyonu konusunda 5yıllık bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasarım hataların-dan arınmış olduğunu garanti ediyoruz. Tüm elektronik parçaların ve kabloların işlevselliğini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeylerin-de kusursuzluğu garanti ediyoruz. Garanti haklarından faydalanmaÜrününüzle ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte satıcınıza veya doğrudan Saos Teknoloji Elektrik LTD. ŞTİ. Halil Rıfat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5No: 313 Şişli / İstanbul adresine gönderiniz. Bu nedenle, satın alma belgenizi garanti süresi sona erene kadar saklamanızı tavsiye ediyoruz. Geri göndermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorum-luluk almaz.Bir garanti durumunda yapılması gere-kenler hakkındaki bilgileri yandaki web sitemizde bulabilirsiniz: www.saosteknoloji.com.trBir garanti durumu veya ürününüzle ilgili herhangi bir sorunuz olduğunda, bize her zaman memnuniyetle Acil Servis Hattı +90 212 220 09 20 ulaşabilirsiniz. Teknik özellikler Boyutlar ve çeşitlerÇap × Yükseklik 121mm × 57mmRenkler beyazPerformans verileriŞebeke gerilimi 220 – 240VŞebeke frekansı 50/60HzÇalıştırma gücüAkkor/halojen ampul yükü: 2000 WFloresan ampuller EVG: 1500 WFloresan ampuller, dengesiz: 500 VAFloresan ampuller, seri dengeli: 900 VAFloresan ampuller, paralel dengeli: 400 VAAlçak voltaj halojen ampuller: 2000 VALED < 2 W: 100 W2 W < LED < 8 W: 300 WLED > 8 W: 600 WKapasitif yükleme: 176 µF DikkatHatalı bakım nedeniyle üründe hasarBakım ve onarım çalışmalarını yalnızca Steinel servis istasyonlarına yaptırın.Sensör çalışmıyorBir ayar hatası, bir gerilim hatası veya bir cihaz arızası mevcuttur: ► Tepkime eşiğinin ayarını kontrol edin ve gerekt. daha yüksek bir Lux değe-rine ayarlayın. ► İletkenleri, bağlantıları ve elektrik beslemesini kontrol edin, gerekt. bir sigortayı değiştirin. ► Sensör ve bağlanmış olan lambalar ile birlikte bir fonksiyon testi yapın, gerekt. arızalı cihazları değiştirin.Sensör kapanmıyorBir ayar hatası mevcuttur, bir sürekli işle-tim etkindir veya kapsama alanı dahilin-de sürekli bir hareket veya ısı kaynağı mevcuttur. ► Çok düşük bir tepkime eşiğinin ayar-lanmış olduğunu kontrol edin ve ge-rekt. ayarı düzeltin. ► Lambanın bir anahtar yardımıyla ma-nüel çalıştırılabilirliğini kontrol edin. ► Kapsama alanında ısı kaynaklarının veya istenmeyen diğer tetikleyicilerin varlığını kontrol edin ve bunları uzak-laştırın. ► Kapsama alanını gerekt. kapak siper-likleri ile sınırlayın. ► WLAN cihazı ile sensör arasındaki mesafeyi artırın >3m.Sensör istem dışı çalışıyorSensör, kapsama alanı içinde sürekli bir hareket veya bir ısı kaynağı algılıyor ve bu nedenle sık sık veya istem dışı çalışıyor. ► Kapsama alanında ısı kaynaklarını veya hareketleri araştırın. ► Kapsama alanındaki sürekli ısı kaynaklarını giderin. ► Kapsama alanını gerekt. kapak siperlikleri ile sınırlayın. ► WLAN cihazı ile sensör arasındaki mesafeyi artırın >3m. Tasfiye Elektrikli cihazlar, aksesuar ve ambalaj-lar, çevre dostu bir dönüşüme gönderil-melidir.Elektrikli cihazları evsel atıkların içine atmayın!Sadece AB ülkeleri için: Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştü-ğü ulusal yasaya göre, artık kullanılama-yacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur. Üretici garantisi ÜRETİCİ

YIL GARANTİSİ Alıcı sıfatıyla satıcıya karşı kanun ile öngörülen garanti haklarına sahipsiniz. Bu haklar ülkenizde geçerli olduğu süre-ce, garanti beyanımızla kısaltılmamakta- 98 - - 99 -
