NÁVOD NA OBSLUHU IS 2360 STEINEL

• minimálny odstup 50 cm od svietidiel a iných zdrojov tepla

• vizuálne spojenie medzi senzorom a oblasťou snímania bez prekážok (prekážky sú napr. steny, sklené tabu- le, stromy)

• montážna výška 2,50m až 2,80m na dosiahnutie optimálneho dosahu Plánovanie použitia

Pozor Nebezpečenstvo skratu v dôsledku preťaženia Naplánujte iba toľko svietidiel na pripo- jenie, aby nebol prekročený maxi- málny spínací výkon, napr. 2000W pre žiarovky, pozri kapitolu „Technické údaje“. Kontrola podmienok okolia Ak sa výrobok používa v príliš vlhkom prostredí: ► Pomocou 5 mm vrtáka vyvŕtajte do predvŕtaných otvorov(10) otvory na odvodnenie. Montáž (obr. C)

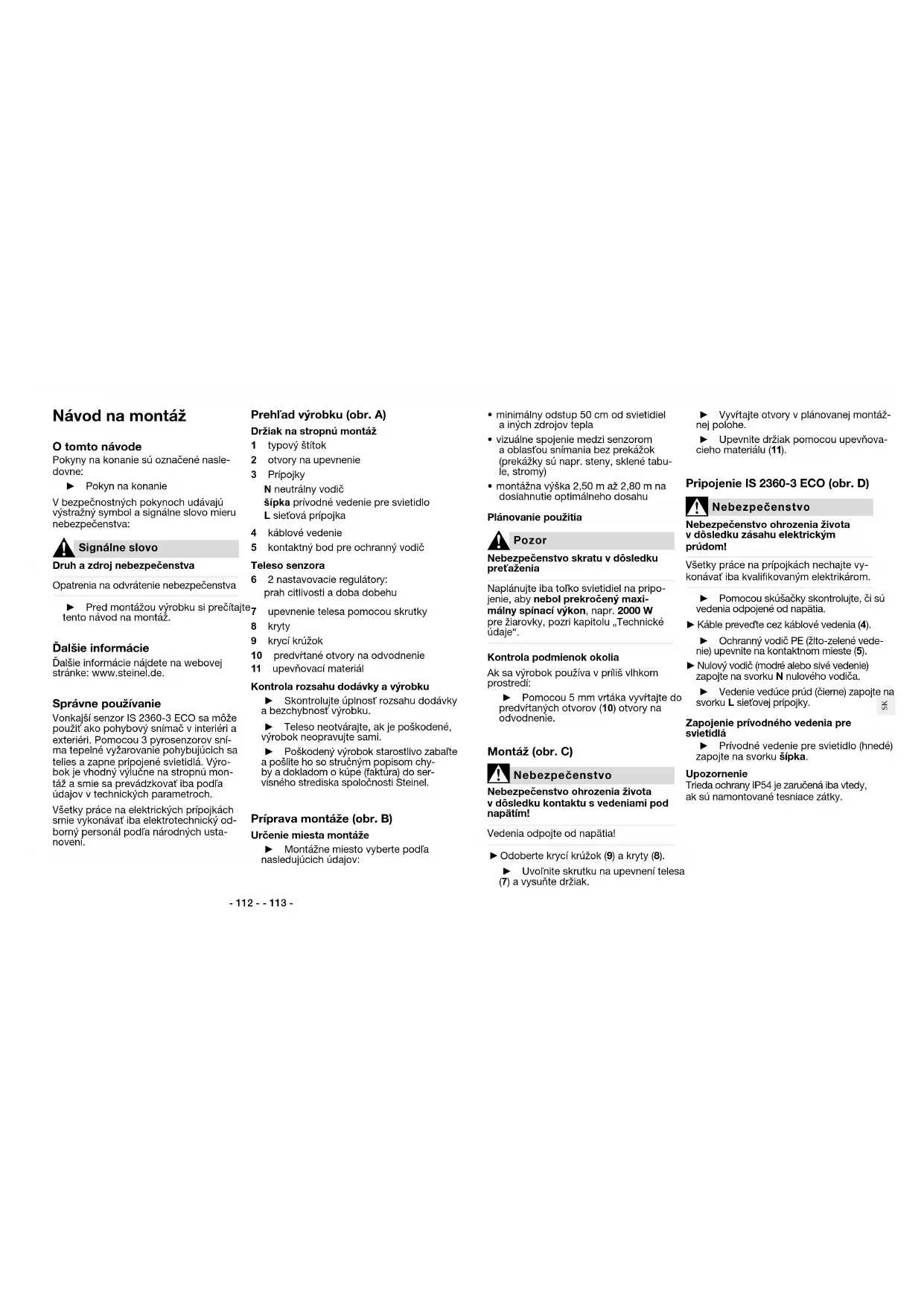

Nebezpečenstvo Nebezpečenstvo ohrozenia života v dôsledku zásahu elektrickým prúdom! Všetky práce na prípojkách nechajte vy- konávať iba kvalifikovaným elektrikárom. ► Pomocou skúšačky skontrolujte, či sú vedenia odpojené od napätia. ► Káble preveďte cez káblové vedenia (4). ► Ochranný vodič PE (žlto-zelené vede- nie) upevnite na kontaktnom mieste (5). ► Nulový vodič (modré alebo sivé vedenie) zapojte na svorku N nulového vodiča. ► Vedenie vedúce prúd (čierne) zapojte na svorku L sieťovej prípojky. Zapojenie prívodného vedenia pre svietidlá ► Prívodné vedenie pre svietidlo (hnedé) zapojte na svorku šípka. Upozornenie Trieda ochrany IP54 je zaručená iba vtedy, ak sú namontované tesniace zátky. Návod na montáž O tomto návode Pokyny na konanie sú označené nasle- dovne: ► Pokyn na konanie V bezpečnostných pokynoch udávajú výstražný symbol a signálne slovo mieru nebezpečenstva:

Signálne slovo Druh a zdroj nebezpečenstva Opatrenia na odvrátenie nebezpečenstva ► Pred montážou výrobku si prečítajte tento návod na montáž. Ďalšie informácie Ďalšie informácie nájdete na webovej stránke: www.steinel.de. Správne používanie Vonkajší senzor IS 2360-3 ECO sa môže použiť ako pohybový snímač v interiéri a exteriéri. Pomocou 3 pyrosenzorov sní- ma tepelné vyžarovanie pohybujúcich sa telies a zapne pripojené svietidlá. Výro- bok je vhodný výlučne na stropnú mon- táž a smie sa prevádzkovať iba podľa údajov v technických parametroch. Všetky práce na elektrických prípojkách smie vykonávať iba elektrotechnický od- borný personál podľa národných usta- novení. Prehľad výrobku (obr. A) Držiak na stropnú montáž 1 typový štítok 2 otvory na upevnenie 3 Prípojky N neutrálny vodič šípka prívodné vedenie pre svietidlo Lsieťová prípojka 4 káblové vedenie 5 kontaktný bod pre ochranný vodič Teleso senzora 6 2 nastavovacie regulátory: prah citlivosti a doba dobehu 7 upevnenie telesa pomocou skrutky 8 kryty 9 krycí krúžok 10 predvŕtané otvory na odvodnenie 11 upevňovací materiál Kontrola rozsahu dodávky a výrobku ► Skontrolujte úplnosť rozsahu dodávky a bezchybnosť výrobku. ► Teleso neotvárajte, ak je poškodené, výrobok neopravujte sami. ► Poškodený výrobok starostlivo zabaľte a pošlite ho so stručným popisom chy- by a dokladom o kúpe (faktúra) do ser- visného strediska spoločnosti Steinel. Príprava montáže (obr. B) Určenie miesta montáže ► Montážne miesto vyberte podľa nasledujúcich údajov:- 114 - - 115 -

Prah citlivosti + maximum: 1000 lx Prevádzka pri dennom svetle: Senzor sa zapína pri intenzite denného svet- la, ak zaregistruje pohyb. – minimum: 2 lx Nastavenie stmievania: Senzor sa zapína pri stmievaní. Ak je svetlosť okolia vyššia ako 2 lx, senzor sa nezapne. Oblasť snímania (obr. G) Zapína sa senzor príliš často na základe aktivity neželaných spúšťačov (napr. prechádzajúce vozidlá)? Pomocou krytov (8) môžete zakryť sen- zor a tým obmedziť oblasť snímania. ► Odoberte krycí krúžok a kryty. ► Nožničkami odstrihnite kryty horizon- tálne a/alebo vertikálne na požadova- nú veľkosť. ► Nasaďte kryty na senzor a zasuňte ich v prípade potreby do požadovanej polohy. ► Znova nasaďte krycí krúžok. Uvedenie do prevádzky Test funkčnosti ► Nastavte prah citlivosti podľa aktuálnej svetlosti okolia. Nastavenia z výroby predstavujú prevádzku pri dennom svetle. ► Nastavte dobu dobehu na veľmi malú hodnotu. Nastavenie z výroby je 5 sekúnd. ► Nasaďte teleso senzora na držiak a zasuňte ho, kým sa nezaaretuje. ► Upevnenie telesa (7) pevne priskrutkujte. ► Zapnite prívod prúdu. ► Skontrolujte, či senzor reaguje na pohyb a zapne svietidlo. Ak áno, senzor je pripravený na prevádzku. ► Vykonajte požadované nastavenia a znova nasaďte krycí krúžok (9). Ak nie: ► Skontrolujte prípojky a napájanie. Odstraňovanie porúch

Nebezpečenstvo Nebezpečenstvo ohrozenia života v dôsledku kontaktu s komponentmi pod napätím! Všetky práce na prípojkách nechajte vy- konávať iba kvalifikovaným elektrikárom. Vedenia odpojte od napätia!

Upozornenie Škody na výrobku v dôsledku nesprávnej údržby Nechajte údržbu a opravy vykonávať iba v servisných strediskách spoločnosti Steinel. Senzor sa nezapína Vyskytla sa chyba nastavenia, chyba napätia alebo porucha na prístroji: ► Skontrolujte nastavenie prahu citlivosti a prípadne nastavte vyššiu hodnotu lx. Príklady pripojenia (obr. E)

Nebezpečenstvo Nebezpečenstvo ohrozenia života v dôsledku zásahu elektrickým prúdom! Všetky práce na prípojkách nechajte vy- konávať iba kvalifikovaným elektrikárom. Pripojenie svietidiel ► Pripojte svietidlá bez existujúceho nu- lového vodiča, ako je zobrazené na príklade pripojenia 1. ► Pripojte svietidlá s nulovým vodičom, ako je zobrazené na príklade pripoje- nia 2. Inštalácia sériového spínača Ak chcete pomocou jedného spínača vypnúť všetky pripojené zariadenia: ► Nainštalujte sériový spínač pre ručnú a automatickú prevádzku (príklad pri- pojenia 3). Inštalácia prepínača Ak chcete pomocou spínača zapínať a vypínať pripojené zariadenia ručne a zá- roveň využívať senzorovú prevádzku (automatika): ► Nainštalujte prepínač (príklad pripoje- nia 4). Možnosti prepínača:

• Poloha I senzorová prevádzka (auto- matické zapnutie a vypnutie)

• Poloha II ručná prevádzka: zapnutie a vypnutie pomocou tlačidla, po vypnutí je znova aktívna senzorová prevádzka Zapnutie a vypnutie trvalého svetla Voličový spínač umožňuje funkciu trvalé- ho svetla pre pripojené svietidlá. Zapnutie trvalého svetla: ► Svetelný spínač zapnite dvakrát rých- lo po sebe (interval menej ako pol se- kundy) v polohách VYP a ZAP. Trvalé svetlo bude svietiť 4 hodiny a potom sa prepne do senzorovej prevádzky. Vypnutie trvalého svetla: ► Svetelný spínač zapnite raz rýchlo po sebe (interval menej ako pol sekundy) v polohách VYP a ZAP. Svietidlo sa okamžite prepne do senzorovej pre- vádzky. Nastavenia (obr. F) Dobu dobehu a prah citlivosti môžete plynulo nastaviť na nastavovacích regu- látoroch počas montáže alebo aj neskôr. ► Nastavovacie regulátory otočte skrut- kovačom do požadovanej polohy: Doba dobehu + maximum: 15 minút – minimum: 5 sekúnd Ak ste nastavili dobu dobehu na 15 minút, vypne senzor pripojené svietidlá po 15 minútach. Ak senzor zaznamená opätovný po- hyb, začne sa doba dobehu odznova. Pomocou prahu citlivosti môžete plynulo nastaviť, pri akej intenzite svetla okolia má senzor zapnúť pripojené svietidlá.- 116 - - 117 - Odporúčame vám, aby ste si svoj do-klad okúpe starostlivo uschovali až do uplynutia záručnej doby. Za prepravné náklady ariziká spojené so spätným zaslaním nepreberá spoločnosť STEI-NEL žiadnu zodpovednosť.Informácie omožnostiach uplatnenia záručného prípadu nájdete na našej stránke www.neco.skAk uvás došlo kzáručnému prípadu alebo ak máte otázky týkajúce sa výrob-ku, môžete nás kedykoľvek telefonicky kontaktovať na našej servisnej linke: +421/42/4456710. Technické údaje Rozmery a variantyPriemer × výška 121mm × 57mmFarby bielaVýkonové údajeSieťové napätie 220 – 240VSieťová frekvencia50/60HzSpínací výkonUaťaženie halogénovej žiarovky: 2000 WŽiarivky spredrad. el. prístrojmi: 1500 WŽiarivky nekompenzované: 500 VAŽiarivky so sériovou kompenzáciou: 900 VAŽiarivky sparalelnou kompenzáciou: 400 VANízkovoltové halogénové žiarovky: 2000 VALED < 2 W: 100 W2 W < LED < 8 W: 300 WLED > 8 W: 600 WKapacitné zaťaženie: 176 µFSenzorSenzorová technikapasívna infračervená,3 pyrosenzoryUhol snímania 360°Uhol otvorenia 90°Ochrana proti podlezeniu áno Dosah a nastaveniaOblasť sníma-nia a dosahpolomer 12 m, pri montážnej výške 2,50m až 2,80mPrahové hodnoty pre zapnutie2lx až 1000lx (prevádzka pri dennom svetle)Doba dobehu, plynulo nastaviteľná5sekúnd až 15minútOkolieKrytie IP54Rozsah teploty -20°C až +50°C ► Skontrolujte vedenia, prípojky a napá-janie, prípadne vymeňte poistku. ► Vykonajte test funkčnosti senzora a pripojených svietidiel, prípadne vymeňte chybné prístroje.Senzor sa nevypínaVyskytla sa chyba nastavenia, je aktívna trvalá prevádzka alebo sa v oblasti sní-mania vyskytuje trvalý pohyb, resp. zdroj tepla. ► Skontrolujte, či nie je nastavený príliš nízky prah citlivosti a prípadne upravte nastavenie. ► Skontrolujte, či bolo svietidlo zapnuté ručne pomocou spínača. ► Skontrolujte, či sa v oblasti snímania nachádzajú zdroje tepla alebo iné neželané spúšťače. ► Oblasť snímania vymedzte príp. pomo-cou krytov. ► Zväčšiť vzdialenosť medzi WiFi prístrojom asenzorom >3m.Senzor sa nežiaduco zapínaSenzor sníma trvalé pohyby alebo zdroje tepla v oblasti snímania, a preto sa príliš často alebo nežiaduco zapína. ► Skontrolujte oblasť snímania, či sa v nej nevyskytujú zdroje tepla alebo pohyby. ► Z oblasti snímania odstráňte trvalé zdroje tepla. ► Oblasť snímania vymedzte príp. pomocou krytov. ► Zväčšiť vzdialenosť medzi WiFi prístrojom asenzorom >3m. Zneškodnenie Elektrické zariadenia, príslušenstvo aobaly odovzdajte na ekologickú recykláciu.Elektrické zariadenia nevyhadzu-je do komunálneho odpadu!Iba pre krajiny EÚ: Podľa platnej európskej smernice ood-pade zelektrických aelektronických za-riadení ajej implementácie do národnej legislatívy sa musia nepoužívané elek-trické aelektronické zariadenia zbierať separovane aodovzdať na ekologickú recykláciu. Záruka výrobcu

ZÁRUKA ROK VÝROBCU ZÁRUKA ROKY VÝROBCU ZÁRUKA ROKOV VÝROBCU Ako kupujúcemu vám voči predajcovi prináležia zákonom stanovené práva. Pokiaľ takéto práva vo vašej krajine existujú, naše záručné vyhlásenie ich ne-kráti ani inak neobmedzuje. Poskytneme vám 5-ročnú záruku na bezchybný stav análežité fungovanie vášho výrobku STEINEL zo série Professional Sensorik. Garantujeme, že tento výrobok neob-sahuje žiadne materiálové, výrobné ani konštrukčné chyby. Garantujeme funkč-nosť všetkých elektronických súčiastok akáblov, ako aj bezchybnosť všetkých použitých materiálov aich povrchov. Uplatnenie zárukyAk chcete svoj výrobok reklamovať, zašlite ho vkompletnom stave asuhra-denými prepravnými nákladmi spolu soriginálnym dokladom okúpe, ktorý musí obsahovať dátum kúpy aoznače-nie výrobku, svojmu predajcovi alebo priamo nám na adresu NECO SK, a.s. Ružová 111, 019 01 Ilava.- 118 - - 119 -
