РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ IS 2360 STEINEL

• Минимално разстояние 50см от лампи и други източници на топлина

ра и областта на засичане (препятствия са напр. стени, прозорци, дървета)

• За оптимален обхват височина на мон

таж от 2,50м до 2,80м Планиране на експлоатацията

Опасност от късо съединение при претоварване Планирайте свързването само на толкова лампи, колкото да не бъде надхвърлена максималната мощност на свързване, напр. 2000вата за конвенционални круш

ки, виж раздел „Технически данни“. Проверка на околните фактори Ако използвате продукта в много влажна

► Разпробийте със свредло 5 мм предва

рително подготвените отвори за отво- дняване(10). Монтаж (рис. C)

Опасност за живота при допир на кабели с напрежение! Кабелите да се изключат от напрежението! ► Свалете покриващия ринг (9) и покрива- щите черупки (8). ► Освободете винта за закрепване на корпуса (7) и избутайте държача навън. ► Пробийте отворите на определното място за монтаж. ► Закрепете стойката с крепежните еле

менти (11). Свързване на IS 2360-3 ECO (рис. D)

Опасност за живота от токов удар! Отстъпете всички дейности по свързване

жението, дали всички проводници са изключени от напрежението. ► Изведете проводниците през кабелните водачи (4). ► Закрепете заземяващия проводник PE (жълто-зелен кабел) в опорната точка (5). ► Свържете нулата (син или сив кабел) на клема N неутрален проводник. ► Свържете фазата (черен кабел) на клема L мрежова връзка. Свързване на кабела за лампите ► Кабелът за лампата (кафяв) свържете на клема стрелка.

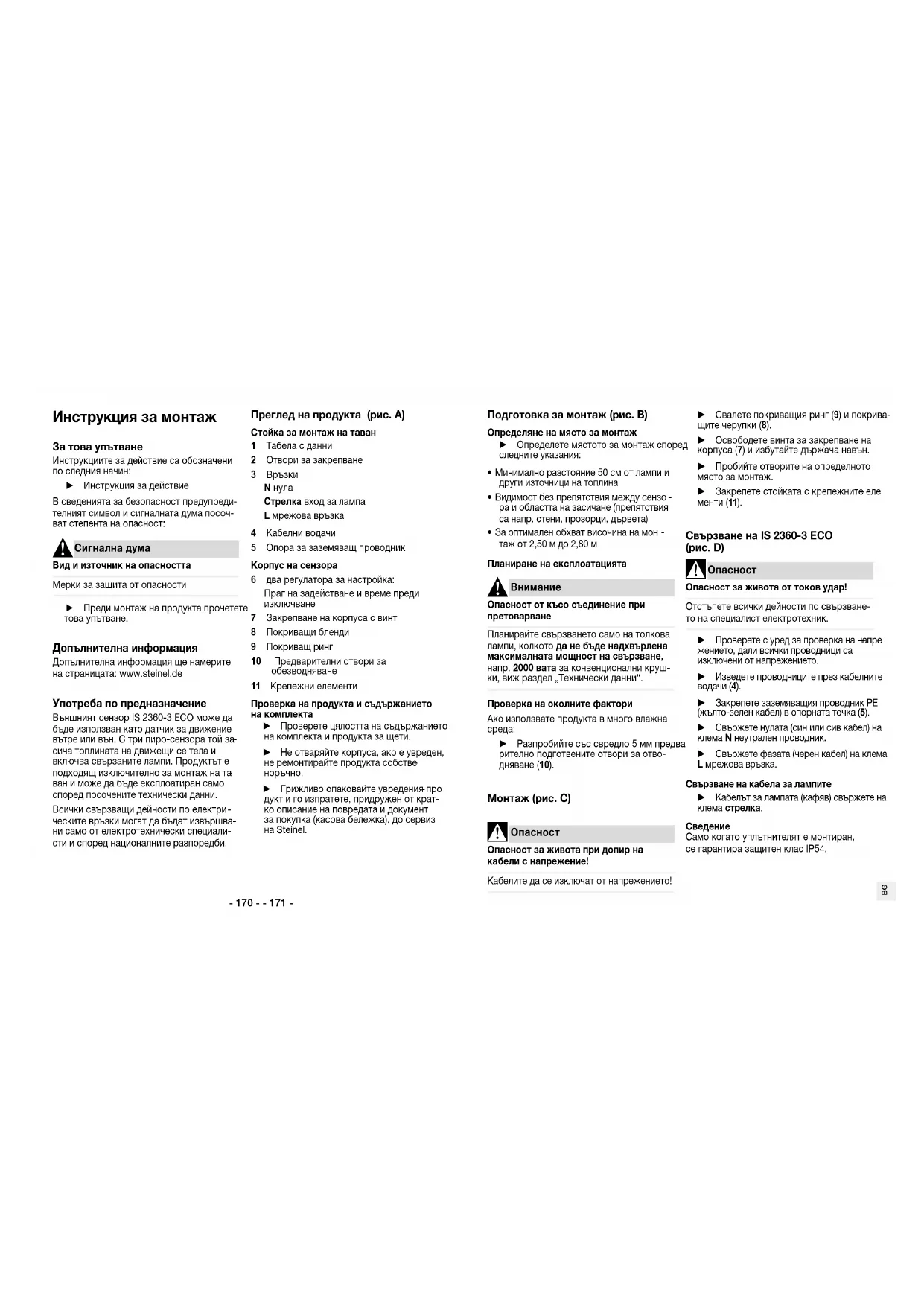

Само когато уплътнителят е монтиран, се гарантира защитен клас IP54. Инструкция за монтаж За това упътване Инструкциите за действие са обозначени по следния начин: ► Инструкция за действие В сведенията за безопасност предупреди

телният символ и сигналната дума посоч- ват степента на опасност:

Сигнална дума Вид и източник на опасността Мерки за защита от опасности ► Преди монтаж на продукта прочетете това упътване. Допълнителна информация Допълнителна информация ще намерите на страницата: www.steinel.de Употреба по предназначение Външният сензор IS 2360-3 ECO може да бъде използван като датчик за движение вътре или вън. С три пиро-сензора той за

сича топлината на движещи се тела и включва свързаните лампи. Продуктът е подходящ изключително за монтаж на та

ван и може да бъде експлоатиран само според посочените технически данни. Всички свързващи дейности по електри

ческите връзки могат да бъдат извършва- ни само от електротехнически специали- сти и според националните разпоредби. Преглед на продукта (рис. A) Стойка за монтаж на таван 1 Табела с данни 2 Отвори за закрепване 3 Връзки N нула Стрелкавход за лампа Lмрежова връзка 4 Кабелни водачи 5 Опора за заземяващ проводник Корпус на сензора 6 два регулатора за настройка: Праг на задействане и време преди

7 Закрепване на корпуса с винт 8 Покриващи бленди 9 Покриващ ринг 10 Предварителни отвори за обезводняване 11 Крепежни елементи Проверка на продукта и съдържанието на комплекта ► Проверете цялостта на съдържанието на комплекта и продукта за щети. ► Не отваряйте корпуса, ако е увреден, не ремонтирайте продукта собстве

дукт и го изпратете, придружен от крат- ко описание на повредата и документ за покупка (касова бележка), до сервиз на Steinel.- 172 - - 173 -

С прага на задействане можете безсте- пенно да регулирате при каква сила на околната светлина сензорът да включи свързаните уреди. Праг на задействане + макс.: 1000 лукса Дневен режим: на дневна светлина сензорът включва при засечено движение. – мин.: 2 лукса Нощен режим: сензорът включва при здрач. Когато околната осветеност е над 2лукса, сензорът не включва. Обхват (рис. G) Включва ли сензорът твърде често пора- ди нежелани дразнители в обхвата (напр. поради преминаващи автомобили)? С покриващите черупки (8) можете да покриете сензора и така да ограничите

► Свалете покриващия ринг и покриващи

те черупки. ► С ножица разрежете покриващите че

рупки хоризонтално и/или вертикално до желаната големина. ► Поставете покриващите черупки върху сензора и ги плъзнете според необхо

димостта до желаната позиция. ► Поставете отново покриващия ринг. Пускане в експлоатация Провеждане на функционален тест ► Регулирайте прага на задействане на моментната околна осветеност. Завод

ската настройка е дневен режим. ► Регулирайте времето преди угасване на много кратък интервал. Заводската настройка е 5 секунди. ► Поставете корпуса на стойката и го плъзгайте, докато се застопори. ► Завинтете здраво закрепването на корпуса (7). ► Включете тока. ► Проверете дали сензорът реагира на движение и включва лампа. Ако това е така, сензорът е готов за работа: ► Направете желаните настройки и поста

вете отново покриващия ринг (9). Ако това не е така: ► Проверете връзките и захранването с напрежение. Отстраняване на повреди

Опасност за живота при допир на ком- поненти с напрежение! Отстъпете всички дейности по свързване

то на специалист електротехник. Кабелите да се изключат от напрежението! Примери за свързване (рис. E)

Опасност за живота от токов удар! Отстъпете всички дейности по свързване

то на специалист електротехник. Свързване на лампите ► Свържете лампи без нулев проводник както е показано в пример 1. ► Свържете лампи с нулев проводник както е показано в пример 2. Инсталиране на сериен ключ Когато искате да изключите всички свър

зани уреди с един ключ: ► Инсталирайте сериен ключ за ръчен и автоматичен режим (пример 3). Инсталиране на девиаторен ключ Когато искате да включвате или изключ

вате ръчно с ключ и едновременно с това да използвате сензорния режим (автомат): ►Инсталирайте девиаторен ключ (пример 4). Опции на девиаторния ключ:

но включване и изключване)

• Позиция II ръчен режим: включване и изключване с ключ, след изключване се активира отново сензорния режим Включване и изключване на постоянна

Един девиаторен ключ дава възможност на свързаните лампи да светят с постоян

на светлина. За включване на постоянна светлина: ► Задействайте ключа два пъти бързо (с интервал по-малко от половин секунда) в позиция Изключен и Включен. Посто

янната светлина свети четири часа, след което преминава в сензорен режим. За изключване на постоянна светлина: ► Задействайте ключа веднъж бързо (с ин

тервал по-малко от половин секунда) в позиция Изключен и Включен. Лампата преминава веднага в сензорен режим. Настройки (рис. F) По време на монтажа или по-късно, можете да регулирате времето преди угасване и прага на задействане безсте

пенно с регулатора за настройки. ► Завъртете регулаторите с отвертка в желаните позиции: Време преди угасване + макс.: 15 минути – мин.: 5 секунди Когато настроите време преди угасва- не 15минути, сензорът изключва свър- заните лампи след 15минути. Ако сензорът отново засече движение, времето преди угасване започва отна

В ролята ви на купувач разполагате със законови права спрямо продавача. Ако тези права съществуват във вашата стра на, тази гаранционна декларация не ги ограничава, нито ги съкращава. Ние ви даваме 5години гаранция за перфектна изработка и правилно функциониране на вашия продукт STEINEL-Professional - от серията Сензорна техника. Ние гаранти раме, че този продукт няма материални, производствени и конструктивни недоста тъци. Ние гарантираме функционалността на всички електронни елементи и кабели, както и липсата на дефекти в използвани те материали и техните повърхности. Гаранционен искАко искате да направите рекламация на вашия продукт, моля да го изпратите на пълно окомплектован и за наша сметка, заедно с оригиналната касова бележка или фактура, които трябва да съдържат датата на покупката и обозначението на продукта, на вашия търговец или директ но на нас, ТАШЕВ-ГАЛВИНГ ООД, Бул. Климент Охридски № 68, 1756 София, България. Затова ви препоръч-ваме грижливо да пазите касовата бележ-ка или фактурата до изтичане на гаран-ционния срок. За щети настъпили по вре-ме на транспорта на продукта STEINEL не поема отговорност.Информация за представяне на гаранцио нен иск ще получите на нашата интернет страница www.tashev-galving.comАко имате гаранционен случай или въпрос по вашия продукт, можете да ни се обади те по всяко време на нашия сервизен те-лефон +359(2)70045454.Технически данниРазмери и вариантиДиаметър × височина121мм × 57ммЦветове бялоМощностна характеристикаЗахранване 220 – 240VМрежова честота 50/60HzМощност при включванеТовар конвенционални/халогенни лампи: 2000 WЕл. баласт луминисцентни лампи: 1500 WЛуминисцентни лампи, некомпенсирани: 500 VAЛуминисцентни лампи, последова-телно компенсирани: 900 VAЛуминисцентни лампи, паралелено компенсирани: 400 VAНисковолтови халогенни лампи: 2000 VALED < 2 W: 100 W2 W < LED < 8 W: 300 WLED > 8 W: 600 WКапацитивен товар: 176 µF

Повреда на продукта при неправилна поддръжкаИзвършвайте работите по поддръжка и ремонт само в сервизите на Steinel.Сензорът не се включваНалице е грешка в настройката, липсва напрежение или уредът е дефектен: ► Проверете настройката на прага на задействане и евентуално изберете по-висока стойност луксове. ► Проверете кабелите, връзките и захранването с напрежение, евентуал но заменете предпазител. ► Направете функционален тест със сен зора и със свързаните лампи, евенту-ално заменете дефектните уреди.Сензорът не се изключваНалице е грешка в настройката, активи ран е режим за постоянна светлина или в обхвата се извърша непрекъснато движе ние или се засича източник на топлина. ► Проверете дали прагът на задействане не е избран твърде ниско и евентуално променете настройката. ► Проверете дали лампите не са били включени ръчно с ключ. ► Проверете дали в обхвата се намират източници на топлина или други неже лани дразнители и ги отстранете. ► Евентуално ограничете обхвата с приложените покриващи черупки. ► Разстоянието между WLAN-уреда и сензора да се увеличи >3m.Сензорът включва произволноСензорът засича продължаващо движе ние или източник на топлина в обхвата, поради което включва твърде често или произволно. ► Проверете обхвата за източници на топлина или движение. ► Отстранете източниците на топлина от обхвата. ► Евентуално ограничете обхвата с приложените покриващи черупки. ► Разстоянието между WLAN-уреда и сензора да се увеличи >3m.ОтстраняванеЕлектроуреди, принадлежности и опаков-ки трябва да бъдат рециклирани, с цел опазване на околната среда.Не изхвърляйте електроуреди с общите домашни отпадъци!Само за страни от ЕС: Според действащата Директива на ЕС за стари електронни и електроуреди и транс понирането й в национално право, елек-троуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.- 176 - - 177 -

пасивен инфрачер- вен сензор, 3 пиро-сензора Ъгъл на отчитане 360° ъгъл на разтвор 90° защита за про
