NÁVOD K OBSLUZE IS 2360 STEINEL

• Minimální vzdálenost 50cm ke svíti- dlům a dalším tepelným zdrojům

• Bezpřekážkové vizuální spojení mezi senzorem a oblastí záchytu (překážky tvoří např. stěny, okenní tabule, stromy)

• Montážní výška 2,50m až 2,80m pro optimální dosah Plánování použití

Opatrně Nebezpečí zkratu kvůli přetížení Naplánujte jen tolik svítidel pro připojení, aby nebyl překročen maximální spínací výkon, např. 2000W pro žárovky, k tomu viz kapitolu „Technické parametry“. Kontrola podmínek prostředí Bude-li výrobek používán ve velmi vlhkém prostředí: ► Vrtákem 5 mm vyvrtejte otvory pro odvodnění v předvrtáních(10). Montáž (obr. C)

Nebezpečí Ohrožení života při kontaktu s vodivými vodiči! Vodiče odpojte od napětí! ► Sejměte krycí kroužek (9) a krycí segmenty (8). ► Uvolněte šroub upevnění tělesa (7) a vysuňte držák. ► V plánované montážní poloze vyvrtejte otvory. ► Upevněte držák upevňovacím mate- riálem (11). Připojení IS 2360-3 ECO (obr. D)

Nebezpečí Ohrožení života elektrickým proudem! Všechny práce připojování může prová- dět jen kvalifikovaný elektrikář. ► Zkoušečkou napětí zkontrolujte, zda jsou všechny vodiče bez napětí. ► Kabely zaveďte do kabelových kanálů (4). ► Ochranný vodič PE (žlutozelený vodič) upevněte ke styčnému bodu (5). ► Nulový vodič (modrý nebo šedý) při- pojte ke svorce N neutrálního vodiče. ► Elektrický (černý) vodič připojte ke svorce L síťové přípojky. Připojení přívodního vedení pro svítidla ► Přívodní vedení pro svítidlo (hnědé) připojte ke svorce Šipka. Upozornění Třída ochrany IP54 je zajištěna jen tehdy, jsou-li namontovány utěsňovací zátky. Příklady připojení (obr. E)

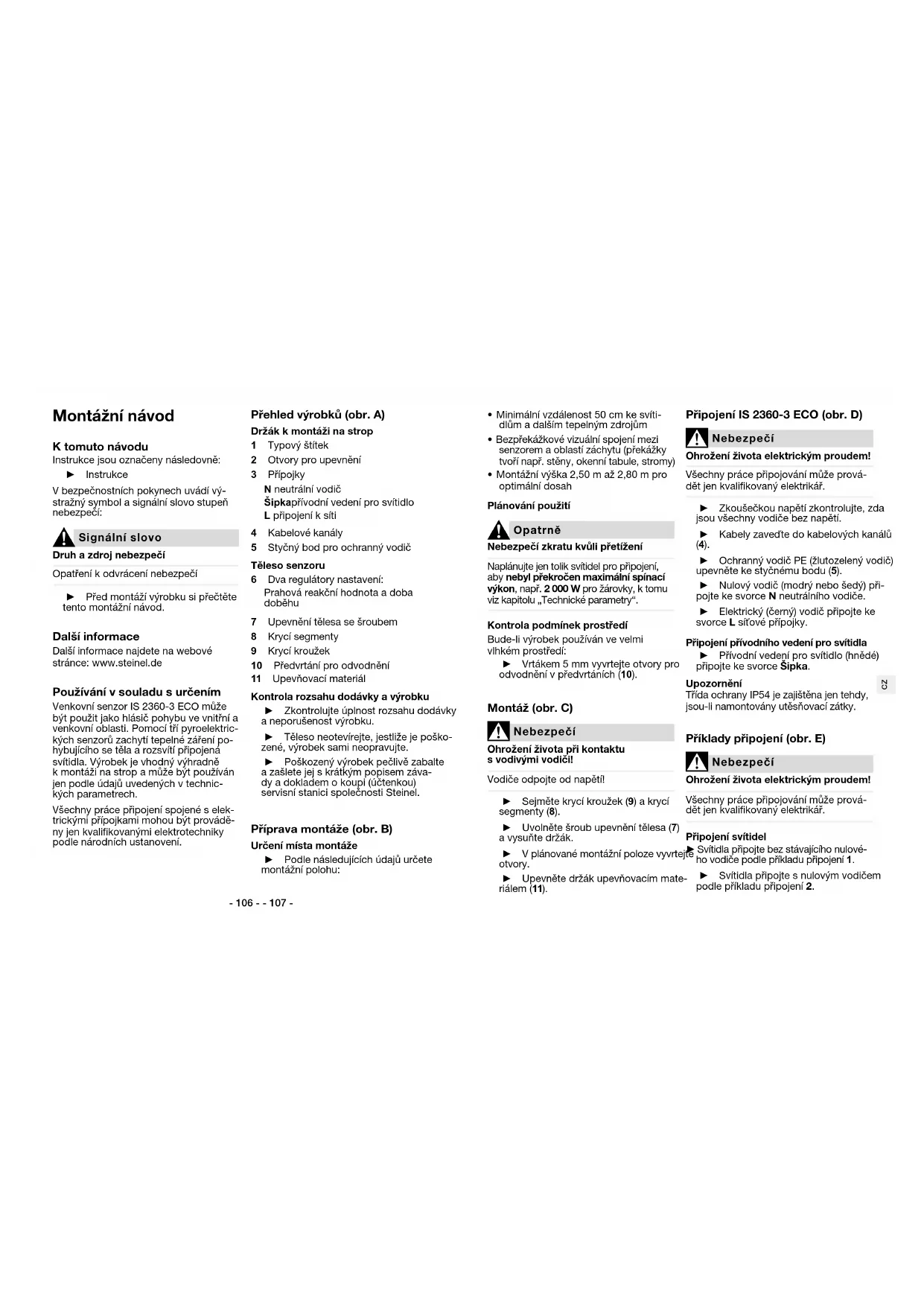

Nebezpečí Ohrožení života elektrickým proudem! Všechny práce připojování může prová- dět jen kvalifikovaný elektrikář. Připojení svítidel ► Svítidla připojte bez stávajícího nulové- ho vodiče podle příkladu připojení 1. ► Svítidla připojte s nulovým vodičem podle příkladu připojení 2. Montážní návod K tomuto návodu Instrukce jsou označeny následovně: ► Instrukce V bezpečnostních pokynech uvádí vý- stražný symbol a signální slovo stupeň nebezpečí:

Signální slovo Druh a zdroj nebezpečí Opatření k odvrácení nebezpečí ► Před montáží výrobku si přečtěte tento montážní návod. Další informace Další informace najdete na webové stránce: www.steinel.de Používání vsouladu surčením Venkovní senzor IS 2360-3 ECO může být použit jako hlásič pohybu ve vnitřní a venkovní oblasti. Pomocí tří pyroelektric- kých senzorů zachytí tepelné záření po- hybujícího se těla a rozsvítí připojená svítidla. Výrobek je vhodný výhradně k montáži na strop a může být používán jen podle údajů uvedených v technic- kých parametrech. Všechny práce připojení spojené s elek- trickými přípojkami mohou být provádě- ny jen kvalifikovanými elektrotechniky podle národních ustanovení. Přehled výrobků (obr. A) Držák k montáži na strop 1 Typový štítek 2 Otvory pro upevnění 3 Přípojky N neutrální vodič Šipka přívodní vedení pro svítidlo Lpřipojení k síti 4 Kabelové kanály 5 Styčný bod pro ochranný vodič Těleso senzoru 6 Dva regulátory nastavení: Prahová reakční hodnota a doba doběhu 7 Upevnění tělesa se šroubem 8 Krycí segmenty 9 Krycí kroužek 10 Předvrtání pro odvodnění 11 Upevňovací materiál Kontrola rozsahu dodávky a výrobku ► Zkontrolujte úplnost rozsahu dodávky a neporušenost výrobku. ► Těleso neotevírejte, jestliže je poško- zené, výrobek sami neopravujte. ► Poškozený výrobek pečlivě zabalte a zašlete jej s krátkým popisem záva- dy a dokladem o koupi (účtenkou) servisní stanici společnosti Steinel. Příprava montáže (obr. B) Určení místa montáže ► Podle následujících údajů určete montážní polohu:- 108 - - 109 -

► Sejměte krycí kroužek a krycí segmenty. ► Nůžkami horizontálně anebo vertikál- ně zastřihněte krycí segmenty na po- žadovanou velikost. ► Na senzor nasaďte krycí segmenty a v případě potřeby posuňte krycí segmenty do požadované polohy. ► Opět nasaďte krycí prstenec. Uvedení do provozu Provedení funkčního testu ► Prahovou reakční hodnotu nastavte na stávající jas prostředí. Nastavení z výroby je provoz za denního světla. ► Dobu doběhu nastavte na velmi krát- kou hodnotu. Nastavení z výroby je 5 sekund. ► Těleso senzoru nasaďte na držák a posuňte jej tak, aby zaskočil. ► Přišroubujte upevnění tělesa (7). ► Zapněte proud. ► Zkontrolujte, zda senzor reaguje na pohyb a zapněte svítidlo. Pokud ano, pak je senzor připraven k provozu: ► Proveďte požadovaná nastavení a zase nasaďte krycí kroužek (9). Pokud ne: ► Zkontrolujte přípojky a zdroj napětí. Odstranění poruch

Nebezpečí Ohrožení života při kontaktu s vodivými komponenty! Všechny práce připojování může prová- dět jen kvalifikovaný elektrikář. Vodiče odpojte od napětí!

Pozor Poškození výrobku při chybné údržbě Údržbu nebo opravy nechejte provádět jen v servisních stanicích společnosti Steinel. Senzor nezapíná Dojde-li k chybě v nastavení, napětí nebo k poškození přístroje: ► Zkontrolujte nastavení pro prahovou reakční dobu a event. nastavte vyšší hodnotu lx. ► Zkontrolujte vodiče, přípojky a zdroj napětí, event. vyměňte pojistku. ► Proveďte funkční test se senzorem a připojenými svítidly, event. nahraďte poškozené přístroje. Senzor nevypíná Došlo k chybě nastavení, je aktivní trvalý provoz nebo je k dispozici trvalý pohyb nebo tepelný zdroj v oblasti záchytu. ► Zkontrolujte, zda není nastavena příliš nízká prahová reakční hodnota a event. upravte nastavení. ► Zkontrolujte, zda bylo svítidlo ručně zapnuto spínačem. ► Zkontrolujte, zda se tepelné zdroje nebo ostatní nežádoucí spouštěcí impulzy nachází v oblasti záchytu a odstraňte je. ► Vymezte oblast záchytu krycími segmenty. Instalace sériového spínače Chcete-li jedním spínačem vypnout všechny připojené přístroje: ► Pro ruční a automatický provoz (příklad připojení 3) instalujte sériový spínač. Instalace přepínače Chcete-li zapínání a vypínání provádět jedním přepínačem a také využívat sen- zorový provoz (automatický): ► Instalujte přepínač (příklad připojení 4). Možnosti přepínače:

• Poloha I Senzorový provoz (automatické zapnutí a vypnutí)

• Poloha II Ruční provoz: Zapínání a vypínání jedním tlačítkem, po vypnutí je zase aktivní senzorový provoz. Zapnutí a vypnutí trvalého osvětlení Přepínač umožňuje funkci trvalého osvětlení pro připojená svítidla. K zapnutí trvalého osvětlení: ► Dvakrát v rychlém pořadí (po dobu krat- ší než půl sekundy) nastavte světelný spínač do polohy vyp. a zap. Trvalé osvětlení svítí čtyři hodiny a pak přejde do senzorového provozu. K vypnutí trvalého osvětlení: ► Jednou v rychlém pořadí (po dobu kratší než půl sekundy) nastavte svě- telný spínač do polohy vyp. a zap. Svítidlo okamžitě přejde do senzoro- vého provozu. Nastavení (obr. F) Během montáže nebo později můžete plynule nastavit dobu doběhu a praho- vou reakční hodnotu na regulátorech nastavení. ► Regulátory nastavení šroubovákem otočte do požadovaných poloh: Doba doběhu + maximum: 15 minut – minimum: 5 sekund Jestliže jste nastavili dobu doběhu 15minut, pak senzor po 15minutách vypne připojená svítidla. Zaznamená-li senzor opětovný po- hyb, začíná doba doběhu od začátku. Prahovou reakční hodnotou můžete ply- nule nastavit, při jaké intenzitě světla pro- středí senzor zapne připojené přístroje. Prahová reakční hodnota + maximum: 1000 lx Provoz za denního světla: Senzor spíná při intenzitě denního světla, jestliže zaregistruje pohyb. – minimum: 2 lx Nastavení soumraku: Senzor spíná u soumrako- vého světla. Je-li světlo prostředí světlejší než 2lx, senzor nespíná. Oblast záchytu (obr. G) Spíná senzor příliš často na základě ne- žádoucího spouštěcího impulzu v oblasti záchytu (např. kvůli projíždějícím vozi- dlům)? Krycími segmenty (8) můžete senzor zakrýt, a tím vymezit oblast záchytu.- 110 - - 111 -

Technické parametry Rozměry a variantyPrůměr × výška 121mm × 57mmBarvy bíláVýkonové parametrySíťové napětí 220 – 240VSíťová frekvence 50/60HzSpínaný výkonZatížení žárovky/halogenové žárovky: 2000 WZářivky elektronická předřadná zařízení: 1500 WZářivky nekompenzované: 500 VAZářivky sériově kompenzované: 900 VAZářivky paralelně kompenzované: 400 VANízkonapěťové halogenové žárovky: 2000 VALED < 2 W: 100 W2 W < LED < 8 W: 300 WLED > 8 W: 600 WKapacitní zatížení: 176 µFSenzorySenzorová technologiepasivní-infračervená,3 pyroelektrické senzoryÚhel záchytu 360°Úhel otevření 90°Ochrana proti podlezeník dispoziciDosah a nastaveníOblast záchytu a dosahpoloměr 12 m, u montážní výšky od 2,50m do 2,80mPrahové hod-noty zapnutí2lx až 1000lx (provoz za denního světla)Doba doběhu, plynule nasta-vitelná5sekund až 15minutProstředíKrytí IP54Teplotní roz- mezí –20°C až +50°C ► Zvětšit vzdálenost mezi zařízením WLAN asenzorem >3m.Senzor nechtěně zapínáSenzor zaznamenává trvalý pohyb nebo tepelný zdroj v oblasti záchytu, a proto velmi často nebo nechtěně zapíná. ► Zkontrolujte tepelné zdroje nebo pohyb v oblasti záchytu. ► Z oblasti záchytu odstraňte trvalé tepelné zdroje. ► Vymezte oblast záchytu krycími segmenty. ► Zvětšit vzdálenost mezi zařízením WLAN asenzorem >3m. Likvidace Elektrická zařízení, příslušenstvía obaly by měly být odvezeny kekologickému opětovnému zhodnocení.Nevyhazujte elektrická zařízení do domovního odpadu!Jen pro země EU: V souladu splatnou evropskou směrnicí oodpadních elektrických aelektronic-kých zařízeních ajejím převedení do ná-rodního práva musí být nepoužitelná elektrická zařízení separována aode-vzdána kekologickému opětovnému zhodnocení. Záruka výrobce

Jako kupujícímu vám vůči prodávajícímu přináleží zákonem předepsaná práva. Pokud tato práva ve vaší zemi existují, nejsou naším prohlášením ozáruce zkrácena ani omezena. Poskytne-me vám 5letou záruku na bezvadné provedení ařádnou funkčnost vašeho profesionálního senzorického výrobku značky STEINEL. Ručíme za to, že tento výrobek nemá materiálové, výrobní akonstrukční vady. Ručíme za funkč-nost všech elektronických součástek akabelů, iza nezávadnost všech použi-tých materiálů ajejich povrchů. Uplatňování zárukyChcete-li váš výrobek reklamovat, zašlete jej nedemontovaný avyplaceně soriginálním dokladem okoupi, který musí obsahovat datum koupě anázev výrobku, vašemu prodejci nebo přímo nám, na adresu STEINEL Technik s.r.o. Rumunská 655/9, 460 01 Liberec 4. Doporučujeme vám, abyste doklad okoupi do uplynutí záruční doby pečlivě uschovali. Společnost STEINEL neručí za přepravní náklady arizika týkající se zpětného zaslání.Další informace kuplatňování záruky jsou uvedeny na naší webové stránce www.steinel.czJestliže budete uplatňovat reklamaci nebo máte nějaké dotazy týkající se výrobku, můžete nám kdykoli zavolat na servisní horkou linku +420 485 253 271.- 112 - - 113 -
