GEBRUIKSAANWIJZING IS 2360 STEINEL

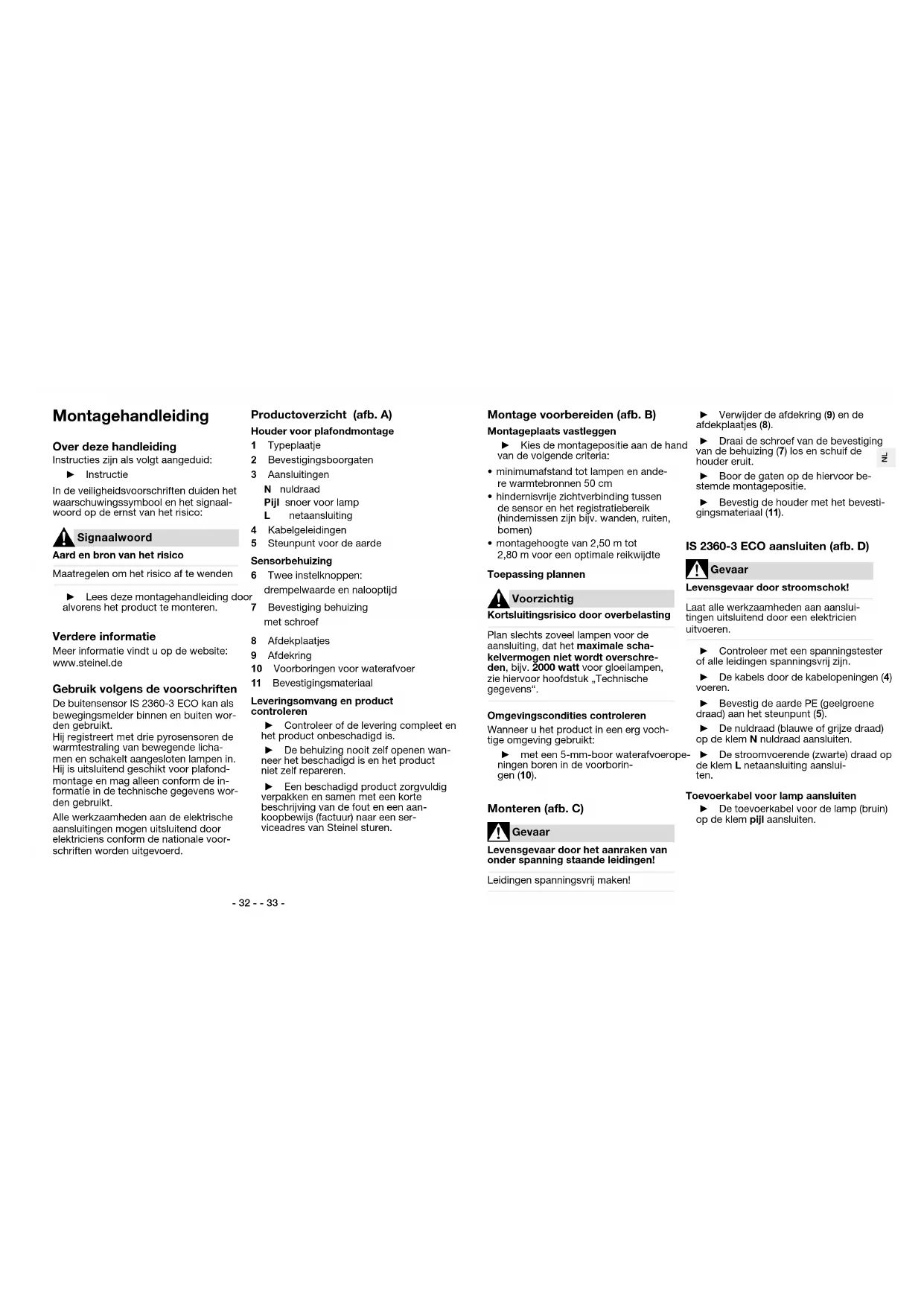

Montagehandleiding Over deze handleiding Instructies zijn als volgt aangeduid: ► Instructie In de veiligheidsvoorschriften duiden het waarschuwingssymbool en het signaal- woord op de ernst van het risico:

Signaalwoord Aard en bron van het risico Maatregelen om het risico af te wenden ► Lees deze montagehandleiding door alvorens het product te monteren. Verdere informatie Meer informatie vindt u op de website: www.steinel.de Gebruik volgens de voorschriften De buitensensor IS2360-3 ECO kan als bewegingsmelder binnen en buiten wor- den gebruikt. Hij registreert met drie pyrosensoren de warmtestraling van bewegende licha- men en schakelt aangesloten lampen in. Hij is uitsluitend geschikt voor plafond- montage en mag alleen conform de in- formatie in de technische gegevens wor- den gebruikt. Alle werkzaamheden aan de elektrische aansluitingen mogen uitsluitend door elektriciens conform de nationale voor- schriften worden uitgevoerd. Productoverzicht (afb. A) Houder voor plafondmontage 1 Typeplaatje 2 Bevestigingsboorgaten 3 Aansluitingen N nuldraad Pijl snoer voor lamp L netaansluiting 4 Kabelgeleidingen 5 Steunpunt voor de aarde Sensorbehuizing 6 Twee instelknoppen: drempelwaarde en nalooptijd 7 Bevestiging behuizing met schroef 8 Afdekplaatjes 9 Afdekring 10 Voorboringen voor waterafvoer 11 Bevestigingsmateriaal Leveringsomvang en product controleren ► Controleer of de levering compleet en het product onbeschadigd is. ► De behuizing nooit zelf openen wan- neer het beschadigd is en het product niet zelf repareren. ► Een beschadigd product zorgvuldig verpakken en samen met een korte beschrijving van de fout en een aan- koopbewijs (factuur) naar een ser- viceadres van Steinel sturen. Montage voorbereiden (afb. B) Montageplaats vastleggen ► Kies de montagepositie aan de hand van de volgende criteria:

• minimumafstand tot lampen en ande- re warmtebronnen 50cm

• hindernisvrije zichtverbinding tussen de sensor en het registratiebereik (hindernissen zijn bijv. wanden, ruiten, bomen)

• montagehoogte van 2,50m tot 2,80m voor een optimale reikwijdte Toepassing plannen

Voorzichtig Kortsluitingsrisico door overbelasting Plan slechts zoveel lampen voor de aansluiting, dat het maximale scha- kelvermogen niet wordt overschre- den, bijv. 2000watt voor gloeilampen, zie hiervoor hoofdstuk „Technische gegevens“. Omgevingscondities controleren Wanneer u het product in een erg voch- tige omgeving gebruikt: ► met een 5-mm-boor waterafvoerope- ningen boren in de voorborin- gen(10). Monteren (afb. C)

Gevaar Levensgevaar door het aanraken van onder spanning staande leidingen! Leidingen spanningsvrij maken! ► Verwijder de afdekring (9) en de afdekplaatjes (8). ► Draai de schroef van de bevestiging van de behuizing (7) los en schuif de houder eruit. ► Boor de gaten op de hiervoor be- stemde montagepositie. ► Bevestig de houder met het bevesti- gingsmateriaal (11). IS 2360-3 ECO aansluiten (afb. D)

Gevaar Levensgevaar door stroomschok! Laat alle werkzaamheden aan aanslui- tingen uitsluitend door een elektricien uitvoeren. ► Controleer met een spanningstester of alle leidingen spanningsvrij zijn. ► De kabels door de kabelopeningen (4) voeren. ► Bevestig de aarde PE (geelgroene draad) aan het steunpunt (5). ► De nuldraad (blauwe of grijze draad) op de klem N nuldraad aansluiten. ► De stroomvoerende (zwarte) draad op de klem L netaansluiting aanslui- ten. Toevoerkabel voor lamp aansluiten ► De toevoerkabel voor de lamp (bruin) op de klem pijl aansluiten.- 34 - - 35 -

Opmerking Alleen als de afdichtdopjes geplaatst zijn, is veiligheidsklasse IP54 gegaran- deerd. Aansluitvoorbeelden (afb. E)

Gevaar Levensgevaar door stroomschok! Laat alle werkzaamheden aan aanslui- tingen uitsluitend door een elektricien uitvoeren. Lampen aansluiten ► Sluit de lampen zonder nuldraad aan, zoals te zien in aansluitvoorbeeld 1. ► Sluit de lampen met nuldraad aan, zoals te zien in aansluitvoorbeeld

Serieschakelaar installeren Wanneer u met een schakelaar alle aan- gesloten apparaten wilt uitschakelen: ► Installeer een serieschakelaar voor handmatige en automatische bedie- ning (aansluitvoorbeeld 3). Wisselschakelaar installeren Wanneer u met een schakelaar handma- tig wilt in- en uitschakelen en ook de sensormodus (automatisch bedrijf) wilt gebruiken: ► Installeer een wisselschakelaar (aan- sluitvoorbeeld 4). Opties van de wisselschakelaar:

• Positie I sensormodus (automatisch in- en uitschakelen)

• Positie II handmodus: in- en uitscha- kelen per knop, na het uitschakelen is de sensormodus weer actief. Permanente verlichting in- en uitschakelen Een wisselschakelaar maakt het moge- lijk om aangesloten lampen permanent te laten branden. Om de permanente verlichting in te schakelen: ► Zet de lichtschakelaar twee keer snel achter elkaar (minder dan een halve seconde pauze ertussen) op de posi- ties Uit en Aan. De permanente ver- lichting brandt vier uur en schakelt vervolgens over op sensormodus. Om de permanente verlichting uit te schakelen: ► Zet de lichtschakelaar een keer snel achter elkaar (minder dan een halve seconde pauze ertussen) op de posi- ties Uit en Aan. De lamp schakelt on- middellijk over op sensormodus. Instellingen (afb. F) Tijdens de montage of op een later tijd- stip kunt u de nalooptijd en de drempel- waarde traploos instellen met de instel- knoppen. ► Draai de instelknoppen met een schroevendraaier in de gewenste po- sitie: Nalooptijd + maximum: 15 minuten – minimum: 5 seconden Wanneer u een nalooptijd van 15mi- nuten heeft ingesteld, schakelt de sensor de aangesloten lampen na 15minuten uit. Als de sensor een nieuwe beweging registreert, begint de nalooptijd op- nieuw. Met de drempelwaarde kunt u traploos instellen bij welke omgevingslichtsterkte de sensor de aangesloten apparaten in- schakelt. Drempelwaarde + maximum: 1000 lux Daglichtmodus: de sensor schakelt bij dag- licht, wanneer hij een bewe- ging registreert. – minimum: 2 lux Schemermodus: de sensor schakelt bij schemering. Wanneer het omgevingslicht meer dan 2lux is, schakelt de sensor niet. Registratiebereik (afb. G) Schakelt de sensor te vaak door onge- wenste activeringen in het registratiege- bied (bijv. door langs rijdende auto's)? Met de afdekplaatjes (8) kunt u de sen- sor afdekken en zodoende het registra- tiegebied verkleinen. ► Verwijder de afdekring en de afdek- plaatjes. ► Knip de afdekplaatjes met een schaar horizontaal en/of verticaal op de ge- wenste grootte. ► Plaats de afdekplaatjes op de sensor en schuif de afdekplaatjes indien ge- wenst op de goede positie. ► Plaats de afdekring weer terug. Ingebruikname Functietest uitvoeren ► Stel de drempelwaarde in op de actu- ele omgevingslichtsterkte. De fa- brieksinstelling is daglichtstand. ► Zet de nalooptijd op een erg korte waarde. De fabrieksinstelling is 5 se- conden. ► Plaats het sensorhuis op de houder en schuif dit verder tot het vast- klikt. ► Schroef de huisbevestiging (7) vast. ► Zet de stroom aan. ► Controleer of de sensor op een bewe- ging reageert en een lamp inscha- kelt. Is dat het geval, dan is de sensor be- drijfsklaar: ► Stel uw gewenste instellingen in en plaats de afdekring (9) weer terug. Als dat niet het geval is: ► Controleer de aansluitingen en de stroomtoevoer. Storingen verhelpen

Gevaar Levensgevaar bij aanraken van stroomvoerende componenten! Laat alle werkzaamheden aan aanslui- tingen uitsluitend door een elektricien uitvoeren. Maak de leidingen span- ningsvrij!- 36 - - 37 -

OpgeletSchade aan het product door onjuist onderhoudLaat onderhouds- en reparatiewerk-zaamheden alleen via de serviceadres-sen van Steinel uitvoeren.Sensor schakelt niet inEr is een instellingsfout, een spannings-fout of een defect aan het apparaat: ► Controleer de instelling voor de drem-pelwaarde en stel eventueel een ho-gere luxwaarde in. ► Controleer de leidingen, aansluitingen en de stroomtoevoer, indien nodig de zekering vervangen. ► Voer een functietest uit bij de sensor met aangesloten lampen, defecte ap-paraten indien nodig vervangen.Sensor schakelt niet uitEr is een instellingsfout, permanente verlichting is ingesteld of er zijn voortdu-rende bewegingen of een warmtebron in het registratiebereik. ► Controleer of een te lage drempel-waarde is ingesteld en corrigeer in-dien nodig de instelling. ► Controleer of de lamp met een scha-kelaar handmatig werd ingescha-keld. ► Controleer of er warmtebronnen of andere ongewenste activeringsbron-nen in het registratiebereik zijn en ver-wijder die. ► Verklein het registratiebereik eventu-eel met de afdekplaatjes. ► Afstand tussen wifi-apparaat en sen-sor vergroten >3mSensor schakelt ongewenst inDe sensor registreert een permanente beweging of een warmtebron in het re-gistratiebereik en schakelt daarom te vaak of ongewild in. ► Controleer of er warmtebronnen of bewegingen in het registratiebereik zijn. ► Verwijder permanente warmtebronnen uit het registratiebereik. ► Verklein het registratiebereik eventu-eel met de afdekplaatjes. ► Afstand tussen wifi-apparaat en sen-sor vergroten >3mVerwijderenElektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden. Doe elektrische apparaten niet bij het huisvuil! Alleen voor EU-landen:Conform de geldende Europese richtlijn voor verbruikte elektrische en elektroni-sche apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten geschei-den ingezameld en milieuvriendelijk ge-recycled te worden.Fabrieksgarantie

FABRIEKS JAAR GARANTIE FABRIEKS JAAR GARANTIE FABRIEKS JAAR GARANTIE Als koper heeft u t.o.v. de verkoper recht op de wettelijk voorgeschreven garantie. Voor zover dit recht op garantie in uw land bestaat, wordt die door onze ga-rantieverklaring noch verkort, noch be-perkt. Wij verlenen 5jaar garantie op de onberispelijke staat en het correcte functioneren van uw sensorproduct uit het STEINEL Professional assortiment. Wij garanderen dat dit product geen ma-teriaal-, productie- of constructiefouten heeft. Wij garanderen de goede werking van alle elektronische componenten en kabels, alsook dat alle toegepaste mate-rialen en hun oppervlakken vrij van ge-breken zijn. Garantie claimen Als u aanspraak wilt maken op garantie, dan kunt u het betreffende artikel, com-pleet samen met het originele aankoop-bewijs en de klachtomschrijving, terug-sturen naar uw leverancier of direct naar Van Spijk Agenturen, De Scheper 402, 5688 HP Oirschot. Wij adviseren u daar-om uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is ver- lopen. STEINEL kan niet aansprakelijk worden gesteld voor de transportkosten en het transportrisico van het terugstu- ren. (Op onze website www.vanspijk.nl vindt u meer informatie over het claimen van garantierechten)Als u een garantie-aanvraag heeft of technische vragen betreffende uw pro-duct, kunt u contact opnemen met onze helpdesk +31 499 551490.Technische gegevensAfmetingen en variantenDiameter x hoogte121 mm × 57 mmKleuren witVermogenNetspanning 220-240VNetfrequentie 50/60 HzSchakelvermogenGloei-/halogeenlampen: 2000 WTL-lampen elektr. voorschakelapp. : 1500 WTL-lampen, ongecompenseerd: 500 VATL-lampen, seriegecompenseerd: 900 VATL-lampen parallel gecompenseerd: 400 VAHalogeenlampen, laag voltage: 2000 VALED < 2 W: 100 W2 W < LED < 8 W: 300 WLED > 8 W: 600 WCapacitieve belasting: 176 µF- 38 - - 39 -
