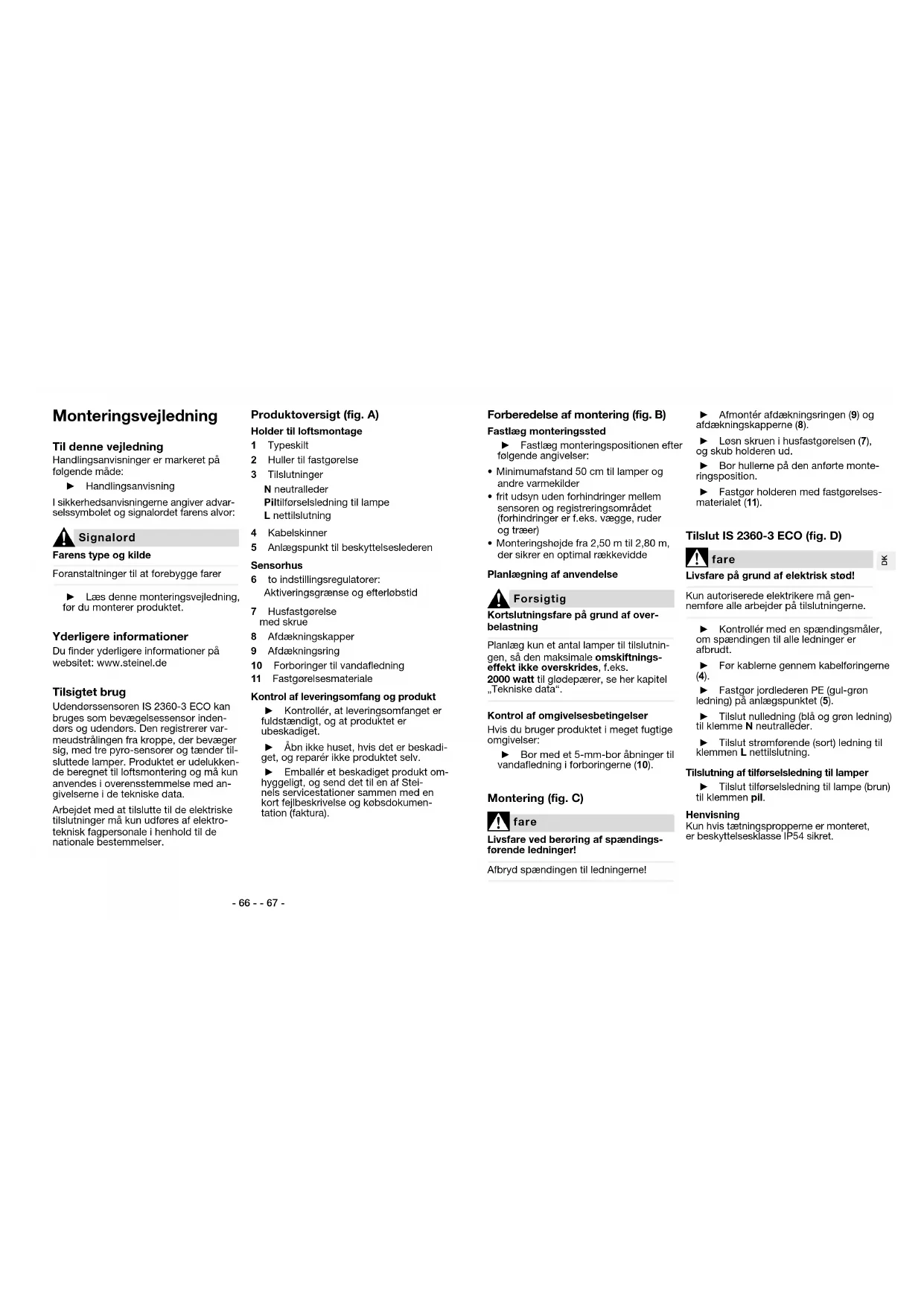

Monteringsvejledning Til denne vejledning Handlingsanvisninger er markeret på følgende måde: ► Handlingsanvisning I sikkerhedsanvisningerne angiver advar- selssymbolet og signalordet farens alvor:

Signalord Farens type og kilde Foranstaltninger til at forebygge farer ► Læs denne monteringsvejledning, før du monterer produktet. Yderligere informationer Du finder yderligere informationer på websitet: www.steinel.de Tilsigtet brug Udendørssensoren IS 2360-3 ECO kan bruges som bevægelsessensor inden- dørs og udendørs. Den registrerer var- meudstrålingen fra kroppe, der bevæger sig, med tre pyro-sensorer og tænder til- sluttede lamper. Produktet er udelukken- de beregnet til loftsmontering og må kun anvendes i overensstemmelse med an- givelserne i de tekniske data. Arbejdet med at tilslutte til de elektriske tilslutninger må kun udføres af elektro- teknisk fagpersonale i henhold til de nationale bestemmelser. Produktoversigt (fig. A) Holder til loftsmontage 1 Typeskilt 2 Huller til fastgørelse 3 Tilslutninger N neutralleder Pil tilførselsledning til lampe Lnettilslutning 4 Kabelskinner 5 Anlægspunkt til beskyttelseslederen Sensorhus 6 to indstillingsregulatorer: Aktiveringsgrænse og efterløbstid 7 Husfastgørelse med skrue 8 Afdækningskapper 9 Afdækningsring 10 Forboringer til vandafledning 11 Fastgørelsesmateriale Kontrol af leveringsomfang og produkt ► Kontrollér, at leveringsomfanget er fuldstændigt, og at produktet er ubeskadiget. ► Åbn ikke huset, hvis det er beskadi- get, og reparér ikke produktet selv. ► Emballér et beskadiget produkt om- hyggeligt, og send det til en af Stei- nels servicestationer sammen med en kort fejlbeskrivelse og købsdokumen- tation (faktura). Forberedelse af montering (fig. B) Fastlæg monteringssted ► Fastlæg monteringspositionen efter følgende angivelser:

• Minimumafstand 50cm til lamper og andre varmekilder

• frit udsyn uden forhindringer mellem sensoren og registreringsområdet (forhindringer er f.eks. vægge, ruder og træer)

• Monteringshøjde fra 2,50m til 2,80m, der sikrer en optimal rækkevidde Planlægning af anvendelse

Forsigtig Kortslutningsfare på grund af over- belastning Planlæg kun et antal lamper til tilslutnin- gen, så den maksimale omskiftnings- effekt ikke overskrides, f.eks. 2000watt til glødepærer, se her kapitel „Tekniske data“. Kontrol af omgivelsesbetingelser Hvis du bruger produktet i meget fugtige omgivelser: ► Bor med et 5-mm-bor åbninger til vandafledning i forboringerne (10). Montering (fig. C)

fare Livsfare ved berøring af spændings- førende ledninger! Afbryd spændingen til ledningerne! ► Afmontér afdækningsringen (9) og afdækningskapperne (8). ► Løsn skruen i husfastgørelsen (7), og skub holderen ud. ► Bor hullerne på den anførte monte- ringsposition. ► Fastgør holderen med fastgørelses- materialet (11). Tilslut IS 2360-3 ECO (fig. D)

fare Livsfare på grund af elektrisk stød! Kun autoriserede elektrikere må gen- nemføre alle arbejder på tilslutningerne. ► Kontrollér med en spændingsmåler, om spændingen til alle ledninger er afbrudt. ► Før kablerne gennem kabelføringerne (4). ► Fastgør jordlederen PE (gul-grøn ledning) på anlægspunktet (5). ► Tilslut nulledning (blå og grøn ledning) til klemme N neutralleder. ► Tilslut strømførende (sort) ledning til klemmen L nettilslutning. Tilslutning af tilførselsledning til lamper ► Tilslut tilførselsledning til lampe (brun) til klemmen pil. Henvisning Kun hvis tætningspropperne er monteret, er beskyttelsesklasse IP54 sikret.- 68 - - 69 -

fare Livsfare på grund af elektrisk stød! Kun autoriserede elektrikere må gen- nemføre alle arbejder på tilslutningerne. Tilslutning af lamper ►Tilslut lamper uden eksisterende nulle- der som vist i tilslutningseksempel 1. ► Tilslut lamperne med nulleder som vist i tilslutningseksempel 2. Installation af serieafbryder Hvis du ønsker at frakoble alle tilsluttede apparater med en afbryder: ► Installér en serieafbryder til manuel og automatisk brug (tilslutnings- eksempel 3). Installation af skiftekontakt Hvis du ønsker at tænde og slukke manuelt med én kontakt, men også bruge sensordrift (automatisk): ► Installér en skiftekontakt (tilslutningseksempel 4). Skiftekontaktens funktioner:

• Stilling I Sensordrift (automatisk til- og frakobling)

• Stilling II Manuel drift: Til- og frakob- ling med en tast, efter frakoblingen er sensordriften aktiv igen Til- og frakobling af permanent belysning En skiftekontakt giver mulighed for permanent lys i tilsluttede lamper. Sådan tænder du det permanente lys: ► Skift til positionerne Fra og Til på tænd/sluk-kontakten to gange hurtigt efter hinanden (kortere end et halvt sekund). Det permanente lys lyser i fire timer og skifter herefter til sensordrift. Sådan slukker du det permanente lys: ► Skift til positionerne Fra og Til på tænd/sluk-kontakten en gang hurtigt efter hinanden (mindre end et halvt sekund). Lampen skifter straks til sensordrift. Indstillinger (fig. F) Du kan indstille efterløbstiden og aktive- ringsgrænsen på indstillingsregulatorer- ne trinløst efter monteringen eller på et senere tidspunkt. ► Drej indstillingsregulatorerne til de ønskede positioner med en skruetrækker: Efterløbstid + Maksimum: 15 minutter – Minimum: 5 sekunder Hvis du har indstillet en efterløbstid på 15minutter, slukker sensoren de tilsluttede lamper efter 15minutter. Registrerer sensoren en ny bevægel- se, begynder efterløbstiden forfra. Du kan med aktiveringsgrænsen ind- stille trinløst for, ved hvilken styrke i omgivelseslyset sensoren skal tænde de tilsluttede enheder. Aktiveringsgrænse + Maksimum: 1000 lux Dagslystilstand: Sensoren tilkobler ved dagslys, hvis den registrerer en bevæ- gelse. – Minimum: 2 lux Skumringsindstilling: Sen- soren tilkobler ved skum- ringslys. Overstiger omgi- velseslyset 2lux, tilkobler sensoren ikke. Registreringsområde (fig. G) Tilkobler sensoren for ofte på grund af en uønsket udløser i registrerings- området (f.eks. på grund af forbikørende køretøjer) Du kan dække sensorer med afdæk- ningskapper (8) og hermed begrænse registreringsområdet. ► Afmontér afdækningsringen og afdækningskapperne. ► Klip afdækningskapperne til horison- talt og/eller vertikalt med en saks, så de får den ønskede størrelse. ► Sæt afdækningskapperne på senso- ren, og skub afdækningskapperne til den ønskede position ved behov. ► Sæt afdækningsringen på igen. Idrifttagning Gennemførelse af funktionstest ► Indstil aktiveringsgrænsen efter de aktuelle lysforhold. Fabriksindstil- lingen er dagslystilstand. ► Indstil efterløbstiden til en meget kort værdi. Fabriksindstillingen er 5 sekunder. ► Sæt sensorhuset på holderen, og skub den på, til den går i indgreb. ► Skru husfastgørelsen (7) på. ► Tilkobl strømmen. ► Kontrollér, om sensoren reagerer på en bevægelse og tænder en lampe. Hvis ja, er sensoren klar til brug: ► Indstil de ønskede indstillinger, og sæt afdækningsringen (9) på igen. Hvis nej: ► Kontrollér tilslutningerne og spæn- dingsforsyningen. Udbedring af fejl

fare Livsfare på grund af berøring af spændingsførende komponenter! Kun autoriserede elektrikere må udføre arbejderne på tilslutningerne. Afbryd spændingen til ledningerne!- 70 - - 71 -

OBS Produktskade på grund af forkert vedligeholdelseKun Steinels servicestationer må udføre vedligeholdelses- eller reparationsarbejder.Sensor tænder ikkeDer foreligger en indstillingsfejl, en spændingsfejl eller en fejl i apparatet: ► Kontrollér indstillingen for reaktions-grænsen, og indstil en højere lux-vær-di, om nødvendigt. ► Kontrollér ledningerne, tilslutningerne og spændingsforsyningen, udskift en sikring, om nødvendigt. ► Udfør en funktionstest af sensoren og de tilsluttede lamper, udskift defekte apparater, om nødvendigt.Sensor frakobler ikkeForeligger der en indstillingsfejl, er per-manent drift aktiv eller er der en perma-nent bevægelse eller varmekilde i regi-streringsområdet? ► Kontrollér, om den indstillede aktive-ringsgrænse er for lav, og korrigér indstillingen, om nødvendigt. ► Kontrollér, om lampen blev tændt manuelt ved hjælp af en kontakt. ► Kontrollér, om der er varmekilder eller andre uønskede udløsere i registre-ringsområdet, og fjern disse. ► Reducér registreringsområdet eventu-elt med Afdækningskapperne. ► Øg afstanden mellem WLAN-enheden og sensoren >3m.Sensor tilkobler utilsigtetSensoren registrerer en længerevarende bevægelse eller en varmekilde i registre-ringsområdet og tilkobler derfor for ofte eller utilsigtet. ► Kontrollér registreringsområdet for varmekilder eller bevægelse. ► Fjern vedvarende varmekilder fra registreringsområdet. ► Reducér registreringsområdet eventu-elt med afdækningskapperne. ► Øg afstanden mellem WLAN-enheden og sensoren >3m. Bortskaffelse Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.Smid ikke elapparater ud sam-men med husholdningsaffaldet!Kun for EU-lande: I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding. Producentgaranti PRODUCENT

GARANTIPRODUCENT ÅRS GARANTI PRODUCENT ÅRS GARANTISom køber har du de lovbestemte ret-tigheder over for sælger. Såfremt disse rettigheder eksisterer i dit land, hverken afkortes eller begrænses de af vores garantierklæring. Vi giver 5års garanti for fejlfri og korrekt funktion på dit STEINEL-Professional-sensorteknologi- produkt. Vi garanterer, at dette produkt ikke har materiale-, produktions- eller konstruktionsfejl. Vi giver garanti for alle elektroniske komponenters og kablers funktionsevne og for, at alle anvendte materialer og disses overflader ikke har mangler. Fremsættelse af kravHvis du vil fremsætte en reklamation over dit produkt, bedes du sende produktet komplet og fragtfrit med den originale købsdokumentation, som skal indeholde købsdato og produktbeteg-nelse, til din forhandler Roliba A/S, Reklamationsafdelingen, Hvidkærvej 52, DK-5250 Odense SV. Vi anbefaler, at du opbevarer din købsdokumentation sikkert, indtil garantiperioden er udløbet. Roliba A/S hæfter ikke for transportom-kostninger og risici under returneringen af produktet.Du finder informationer om gennemførel-se af et garantikrav på vores hjemmesi-de www.roliba.dkHvis du har et garantitilfælde eller et spørgsmål til dit produkt, kan du altid ringe på tlf. (+45) 6593 0357. Tekniske data Mål og varianterDiameter × højde121mm × 57mmFarver hvidYdelsesdataNetspænding 220 – 240VNetfrekvens 50/60HzOmskiftningseffektGløde-/halogenpærebelastning: 2000 WLysstofrør elektr. forkobl.enh.: 1500 WLysstofrør ukompenseret: 500 VALysstofrør seriekompenseret: 900 VALysstofrør, parallelkompenseret: 400 VALavspændingshalogenpærer: 2000 VALED < 2 W: 100 W2 W < LED < 8 W: 300 WLED > 8 W: 600 WKapacitiv belastning: 176 µFSensorSensorteknik Passiv-infrarød,3 pyro-sensorerRegistrerings-vinkel 360°- 72 - - 73 -

Åbningsvinkel 90° Krybesikring påsat Rækkevidde og indstillinger Registrerings- område og rækkevidde Radius 12 m, ved en monterings- højde på 2,50m til 2,80m Tærskelvær- dier tilkobling 2lux til 1000lux (dagslystilstand) Efterløbstid, kan indstilles trinløst 5sekunder op til 15minutter Omgivelser Beskyttelses- type IP54 Temperatur- område –20°C til +50°C Asennusohje Tämä asennusohje Toimenpideohjeet on merkitty seuraa- vasti: ► Toimenpideohje Turvallisuusohjeissa varoitussymboli ja huomiosana ilmoittavat vaaran vakavuuden:
