BEDIENUNGSANLEITUNG IS 2360 STEINEL

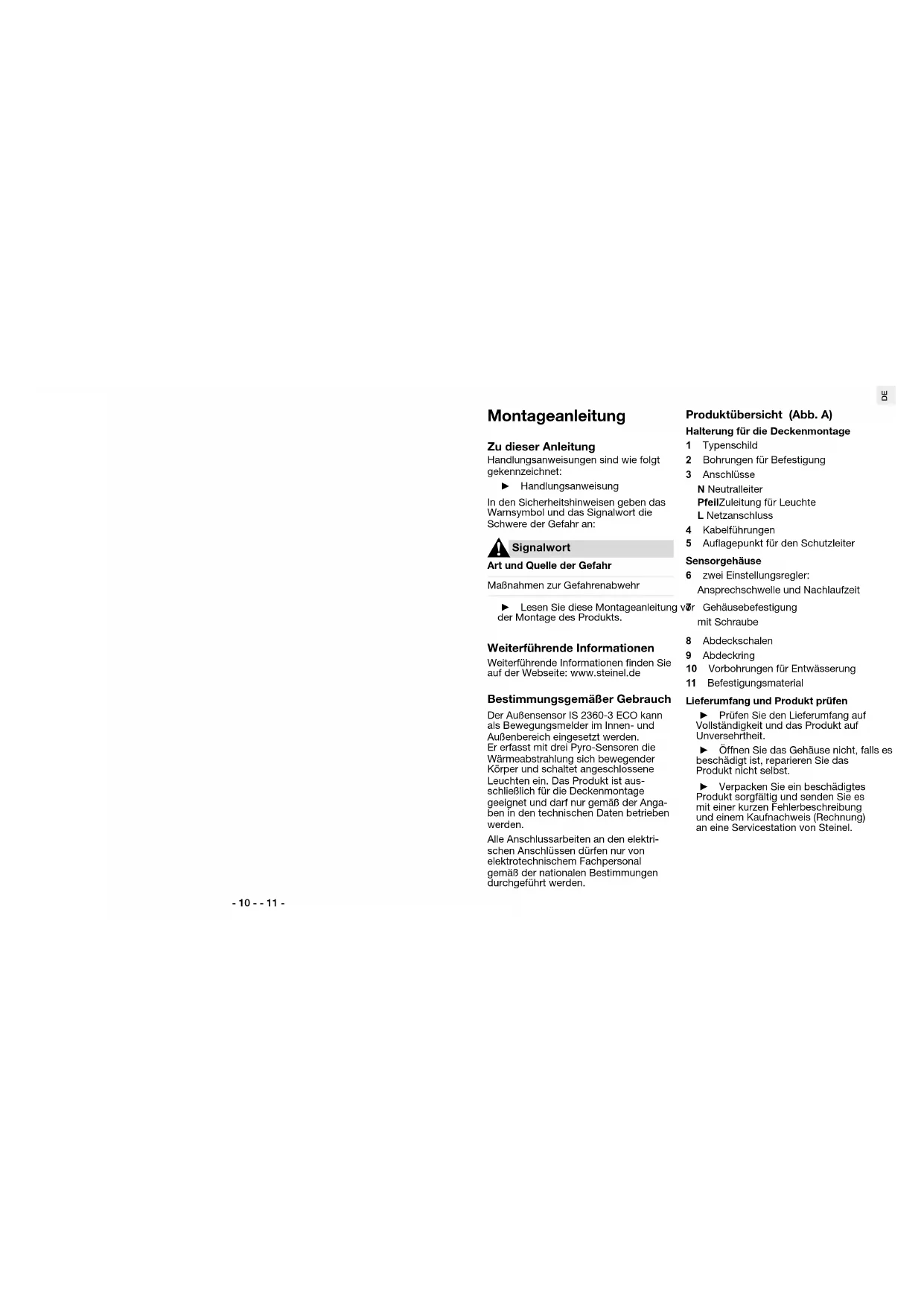

Montageanleitung Zu dieser Anleitung Handlungsanweisungen sind wie folgt gekennzeichnet: ► Handlungsanweisung In den Sicherheitshinweisen geben das Warnsymbol und das Signalwort die Schwere der Gefahr an:

Signalwort Art und Quelle der Gefahr Maßnahmen zur Gefahrenabwehr ► Lesen Sie diese Montageanleitung vor der Montage des Produkts. Weiterführende Informationen Weiterführende Informationen finden Sie auf der Webseite: www.steinel.de Bestimmungsgemäßer Gebrauch Der Außensensor IS2360-3 ECO kann als Bewegungsmelder im Innen- und Außenbereich eingesetzt werden. Er erfasst mit drei Pyro-Sensoren die Wärmeabstrahlung sich bewegender Körper und schaltet angeschlossene Leuchten ein. Das Produkt ist aus- schließlich für die Deckenmontage geeignet und darf nur gemäß der Anga- ben in den technischen Daten betrieben werden. Alle Anschlussarbeiten an den elektri- schen Anschlüssen dürfen nur von elektrotechnischem Fachpersonal gemäß der nationalen Bestimmungen durchgeführt werden. Produktübersicht (Abb. A) Halterung für die Deckenmontage 1 Typenschild 2 Bohrungen für Befestigung 3 Anschlüsse N Neutralleiter Pfeil Zuleitung für Leuchte LNetzanschluss 4 Kabelführungen 5 Auflagepunkt für den Schutzleiter Sensorgehäuse 6 zwei Einstellungsregler: Ansprechschwelle und Nachlaufzeit 7 Gehäusebefestigung mit Schraube 8 Abdeckschalen 9 Abdeckring 10 Vorbohrungen für Entwässerung 11 Befestigungsmaterial Lieferumfang und Produkt prüfen ► Prüfen Sie den Lieferumfang auf Vollständigkeit und das Produkt auf Unversehrtheit. ► Öffnen Sie das Gehäuse nicht, falls es beschädigt ist, reparieren Sie das Produkt nicht selbst. ► Verpacken Sie ein beschädigtes Produkt sorgfältig und senden Sie es mit einer kurzen Fehlerbeschreibung und einem Kaufnachweis (Rechnung) an eine Servicestation von Steinel.- 12 - - 13 -

Anschlussbeispiele (Abb. E)

Gefahr Lebensgefahr durch Stromschlag! Lassen Sie alle Arbeiten an den An- schlüssen nur von einer Elektrofachkraft durchführen. Leuchten anschließen ► Schließen Sie Leuchten ohne vorhan- denen Nullleiter wie im Anschlussbei- spiel 1 gezeigt an. ► Schließen Sie Leuchten mit Nullleiter wie im Anschlussbeispiel 2 gezeigt an. Serienschalter installieren Wenn Sie mit einem Schalter alle ange- schlossenen Geräte abschalten wollen: ► Installieren Sie einen Serienschalter für Hand- und Automatikbetrieb (Anschlussbeispiel 3). Wechselschalter installieren Wenn Sie mit einem Schalter per Hand ein- und auschalten wollen als auch den Sensorbetrieb (Automatik) nutzen wollen: ► Installieren Sie einen Wechselschalter (Anschlussbeispiel 4). Optionen des Wechselschalters:

• Stellung I Sensorbetrieb (automati- sches Ein- und Ausschalten)

• Stellung II Handbetrieb: Ein- und Ausschalten mit einem Taster, nach dem Ausschalten ist der Sensorbe- trieb wieder aktiv. Dauerlicht ein- und ausschalten Ein Wechselschalter ermöglicht die Dauerlichtfunktion für angeschlossene Leuchten. Um das Dauerlicht einzuschalten: ► Schalten Sie den Lichtschalter zwei- mal in schneller Folge (weniger als ei- ne halbe Sekunde) auf die Positionen Aus und An. Das Dauerlicht leuchtet vier Stunden und schaltet dann in den Sensorbetrieb. Um das Dauerlicht auszuschalten: ► Schalten Sie den Lichtschalter einmal in schneller Folge (weniger als eine halbe Sekunde) auf die Positionen Aus und An. Die Leuchte schaltet sofort in den Sensorbetrieb. Einstellungen (Abb. F) Sie können während der Montage oder zu einem späteren Zeitpunkt die Nach- laufzeit und die Ansprechschwelle an den Einstellungsreglern stufenlos ein- stellen. ► Drehen Sie die Einstellungsregler mit einem Schraubendreher auf die ge- wünschten Positionen: Nachlaufzeit + Maximum: 15 Minuten – Minimum: 5 Sekunden Wenn Sie eine Nachlaufzeit von 15Minuten einstellt haben, schaltet der Sensor die angeschlossenen Leuchten nach 15Minuten aus. Erfasst der Sensor eine erneute Be- wegung, beginnt die Nachlaufzeit von vorn. Montage vorbereiten (Abb. B) Montageort festlegen ► Legen Sie nach folgenden Angaben die Montageposition fest:

• Mindestabstand 50cm zu Leuchten und anderen Wärmequellen

• hindernisfreie Sichtverbindung zwi- schen dem Sensor und dem Erfas- sungsbereich (Hindernisse sind z.B. Wände, Glasscheiben, Bäume)

• Montagehöhe von 2,50m bis 2,80m für eine optimale Reichweite Einsatz planen

Vorsicht Kurzschlussgefahr durch Überlastung Planen Sie nur so viele Leuchten für den Anschluss ein, dass die maximale Schaltleistung nicht überschritten wird, z. B. 2000Watt für Glühlampen, siehe hierzu Kapitel „Technische Daten“. Umgebungsbedingungen prüfen Wenn Sie das Produkt in sehr feuchter Umgebung verwenden: ► Bohren Sie mit einem 5-mm-Bohrer Entwässerungsöffnungen in die Vor- bohrungen(10). Montieren (Abb. C)

Gefahr Lebensgefahr durch Berühren spannungsführender Leitungen! Leitungen spannungsfrei schalten! ► Nehmen Sie den Abdeckring (9) und die Abdeckschalen (8) ab. ► Lösen Sie die Schraube der Gehäuse- befestigung (7) und schieben Sie die Halterung heraus. ► Bohren Sie die Löcher an der vorge- sehenen Montage position. ► Befestigen Sie die Halterung mit dem Befestigungs material (11). IS 2360-3 ECO anschließen (Abb. D)

Gefahr Lebensgefahr durch Stromschlag! Lassen Sie alle Arbeiten an den An- schlüssen nur von einer Elektrofachkraft durchführen. ► Prüfen Sie mit einem Spannungsprü- fer, ob alle Leitungen spannungsfrei geschaltet sind. ► Führen Sie die Kabel durch die Kabel- führungen (4). ► Schutzleiter PE (gelb-grüne Leitung) am Auflagepunkt (5) befestigen. ► Nullleitung (blaue oder graue Leitung) an die Klemme N Neutralleiter anschließen. ► Stromführende (schwarze) Leitung an die Klemme L Netzanschluss anschließen. Zuleitung für Leuchten anschließen ► Zuleitung für Leuchte (braun) an die Klemme Pfeil anschließen. Hinweis Nur wenn die Dichtstopfen montiert sind, ist die Schutzklasse IP54 gewährleistet.- 14 - - 15 -

AchtungProduktschaden durch fehlerhafte WartungLassen Sie Wartungs- oder Reparatur-arbeiten nur über Servicestationen von Steinel durchführen.Sensor schaltet nicht einEs liegt ein Einstellungsfehler, ein Span-nungsfehler oder ein Gerätedefekt vor: ► Prüfen Sie die Einstellung für die Ansprechschwelle und stellen Sie ggf. einen höheren Lux-Wert ein. ► Prüfen Sie die Leitungen, Anschlüsse und die Spannungsversorgung, tau-schen Sie ggf. eine Sicherung aus. ► Führen Sie einen Funktionstest mit dem Sensor und mit den angeschlos-senen Leuchten durch, ersetzen Sie ggf. defekte Geräte.Sensor schaltet nicht ausEs liegt ein Einstellungsfehler vor, es ist ein Dauerbetrieb aktiv oder es gibt eine dauernde Bewegung oder Wärmequelle im Erfassungsbereich. ► Prüfen Sie, ob eine zu niedrige An-sprechschwelle eingestellt ist und korrigieren Sie ggf. die Einstellung. ► Prüfen Sie, ob die Leuchte über einen Schalter manuell eingeschaltet wurden. ► Prüfen Sie, ob sich Wärmequellen oder andere unerwünschte Auslöser im Erfassungsbereich befinden und entfernen Sie diese. ► Schränken Sie den Erfassungsbereich ggf. mit den Abdeckschalen ein. ► Abstand zwischen WLAN Gerät und Sensor vergrößern >3mSensor schaltet ungewollt einDer Sensor erfasst eine andauernde Bewegung oder eine Wärmequelle im Erfassungsbereich und schaltet deshalb zu oft oder ungewollt ein. ► Prüfen Sie den Erfassungsbereich auf Wärmequellen oder Bewegung. ► Beseitigen Sie dauerhafte Wärme-quellen aus dem Erfassungsbereich. ► Schränken Sie den Erfassungsbereich ggf. mit den Abdeckschalen ein. ► Abstand zwischen WLAN Gerät und Sensor vergrößern >3mEntsorgungElektrogeräte, Zubehör und Verpackun-gen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in natio-nales Recht müssen nicht mehr ge-brauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.Herstellergarantie HERSTELLER

HERSTELLER GARANTIE HERSTELLER GARANTIE Herstellergarantie für Unternehmer, wo-bei Unternehmer eine natürliche oder ju-ristische Person oder eine rechtsfähige Sie können mit der Ansprechschwelle stufenlos einstellen, bei welcher Stärke des Umgebungslichts der Sensor die angeschlossenen Geräte einschaltet.Ansprechschwelle+ Maximum: 1000 LuxTageslichtbetrieb: Der Sensor schaltet bei Tageslichtstärke, wenn er eine Bewegung registriert.– Minimum: 2 LuxDämmerungseinstellung: Der Sensor schaltet bei Dämmerungslicht. Ist das Umgebungslicht heller als 2Lux, schaltet der Sensor nicht.Erfassungsbereich (Abb. G)Schaltet der Sensor zu oft aufgrund unerwünschter Auslöser im Erfassungs-bereich (z.B. wegen vorüberfahrender Fahrzeuge)?Mit den Abdeckschalen (8) können Sie den Sensor abdecken und damit den Erfassungsbereich einschränken. ► Nehmen Sie den Abdeckring und die Abdeckschalen ab. ► Schneiden Sie mit einer Schere die Abdeckschalen horizontal und/oder vertikal auf die gewünschte Größe. ► Setzen Sie die Abdeckschalen auf den Sensor und schieben Sie die Abdeckschalen bei Bedarf auf die gewünschte Position. ► Setzen Sie den Abdeckring wieder auf. InbetriebnahmeFunktionstest durchführen ► Stellen Sie die Ansprechschwelle auf die gegenwärtige Umgebungshellig-keit ein. Die Werkseinstellung ist der Tageslichtbetrieb. ► Stellen Sie die Nachlaufzeit auf einen sehr kurzen Wert ein. Die Werksein-stellung ist 5 Sekunden. ► Setzen Sie das Sensorgehäuse auf die Halterung und schieben Sie es auf, bis es einrastet. ► Schrauben Sie die Gehäusebefesti-gung (7) fest. ► Schalten Sie den Strom ein. ► Prüfen Sie, ob der Sensor auf eine Bewegung reagiert und eine Leuchte einschaltet.Falls ja, ist der Sensor betriebsbereit: ► Stellen Sie Ihre gewünschten Einstel-lungen ein und setzen Sie den Ab-deckring (9) wieder auf.Falls nein: ► Prüfen Sie die Anschlüsse und die Spannungsversorgung.Störungen beheben GefahrLebensgefahr durch Berühren spannungsführender Komponenten!Lassen Sie alle Arbeiten an den An-schlüssen nur von einer Elektrofachkraft durchführen. Schalten Sie die Leitungen spannungsfrei!- 16 - - 17 -

Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung. Technische Daten Abmessungen und Varianten Durchmesser × Höhe 121mm × 57mm Farben weiß Leistungsdaten Netzspannung 220-240V Netzfrequenz 50/60Hz Schaltleistung Glüh-/Halogenlampenlast: 2000 W Leuchtstofflampen EVGs: 1500 W Leuchtstofflampen unkompensiert: 500 VA Leuchtstofflampen reihenkompensiert: 900 VA Leuchtstofflampen parallelkompensiert: 400 VA Niedervolt-Halogenlampen: 2000 VA

Kapazitive Belastung: 176 µF Sensor Sensortechnik Passiv-Infrarot, 3 Pyro-Sensoren Erfassungswinkel 360° Öffnungswinkel 90° Unterkriechschutz vorhanden Reichweite und Einstellungen Erfassungsbereich und Reichweite Radius 12 m, bei einer Montage- höhe von 2,50m bis 2,80m Schwellenwerte Einschaltung 2Lux bis 1000Lux (Tageslichtbetrieb) Nachlaufzeit, stufenlos einstellbar 5Sekunden bis 15Minuten Umgebung Schutzart IP54 Temperatur- bereich –20°C bis +50°C Personengesellschaft ist, die bei Ab- schluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruf- lichen Tätigkeit handelt. Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie ge- mäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch man- gelhafter Teile ggf. Austausch durch ein Nachfolgemodell oder Erstellung einer Gutschrift), die nachweislich innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für

• Sensorik / Außenleuchten / Innen- leuchten beträgt: 5 Jahre und beginnt mit dem Kaufdatum des Produktes. Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchs- bedingtem oder sonstigem natürli- chem Verschleiß zurückzuführen sind,

• bei nicht bestimmungs- oder unsach- gemäßem Gebrauch des Produkts oder Missachtung der Bedienungs- hinweise,

• wenn An- und Umbauten bzw. sonsti- ge Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatz- teilen zurückzuführen sind, die keine STEINEL-Originalteile sind,

• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,

• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,

• bei Transportschäden oder -verlusten. Diese Herstellergarantie lässt Ihre ge- setzlichen Rechte unberührt. Die hier beschriebenen Leistungen gelten zu- sätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht. Die Garantie gilt für sämtliche STEINEL- Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deut- sches Recht unter Ausschluss des Übereinkommens der Vereinten Natio- nen über Verträge über den internationa- len Warenkauf (CISG). Geltendmachung Wenn Sie Ihr Produkt reklamieren wol- len, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Diesel- straße 80-84, 33442 Herzebrock- Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der- 18 - - 19 -
