KÄYTTÖOHJE IS 2360 STEINEL

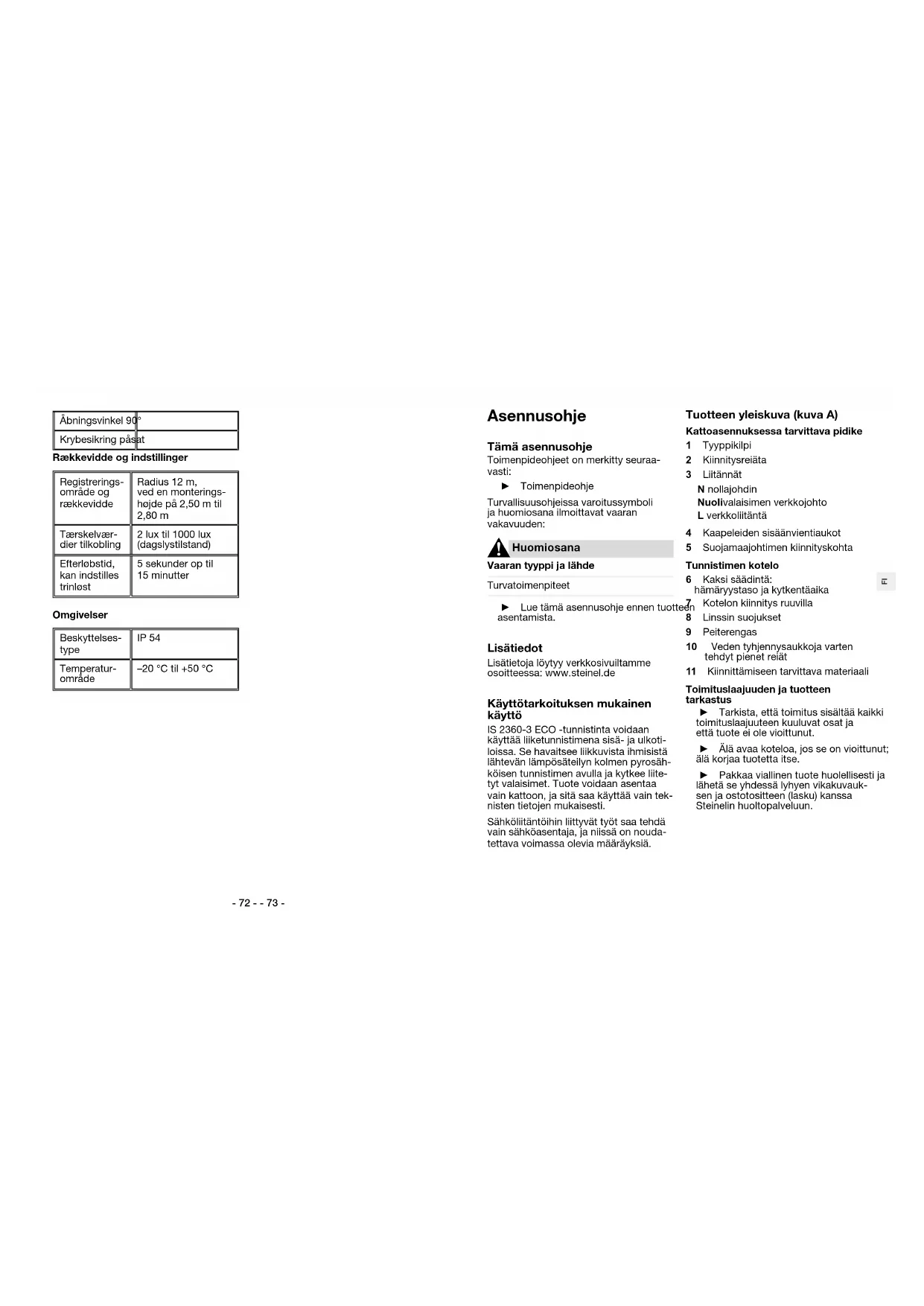

Huomiosana Vaaran tyyppi ja lähde Turvatoimenpiteet ► Lue tämä asennusohje ennen tuotteen asentamista. Lisätiedot Lisätietoja löytyy verkkosivuiltamme osoitteessa: www.steinel.de Käyttötarkoituksen mukainen käyttö IS 2360-3 ECO -tunnistinta voidaan käyttää liiketunnistimena sisä- ja ulkoti- loissa. Se havaitsee liikkuvista ihmisistä lähtevän lämpösäteilyn kolmen pyrosäh- köisen tunnistimen avulla ja kytkee liite- tyt valaisimet. Tuote voidaan asentaa vain kattoon, ja sitä saa käyttää vain tek- nisten tietojen mukaisesti. Sähköliitäntöihin liittyvät työt saa tehdä vain sähköasentaja, ja niissä on nouda- tettava voimassa olevia määräyksiä. Tuotteen yleiskuva (kuva A) Kattoasennuksessa tarvittava pidike 1 Tyyppikilpi 2 Kiinnitysreiäta 3 Liitännät N nollajohdin Nuoli valaisimen verkkojohto Lverkkoliitäntä 4 Kaapeleiden sisäänvientiaukot 5 Suojamaajohtimen kiinnityskohta Tunnistimen kotelo 6 Kaksi säädintä: hämäryystaso ja kytkentäaika 7 Kotelon kiinnitys ruuvilla 8 Linssin suojukset 9 Peiterengas 10 Veden tyhjennysaukkoja varten tehdyt pienet reiät 11 Kiinnittämiseen tarvittava materiaali Toimituslaajuuden ja tuotteen tarkastus ► Tarkista, että toimitus sisältää kaikki toimituslaajuuteen kuuluvat osat ja että tuote ei ole vioittunut. ► Älä avaa koteloa, jos se on vioittunut; älä korjaa tuotetta itse. ► Pakkaa viallinen tuote huolellisesti ja lähetä se yhdessä lyhyen vikakuvauk- sen ja ostotositteen (lasku) kanssa Steinelin huoltopalveluun.- 74 - - 75 -

Asennuksen valmistelu (kuva B) Asennuspaikan määrittäminen ► Määritä asennuspaikka seuraavien tietojen perusteella:

• Etäisyys valaisimista ja muista lämmönlähteistä vähintään 50cm

• Esteetön näköyhteys tunnistimen ja toiminta-alueen välillä (esteitä ovat esimerkiksi seinät, lasiruudut, puut)

• Asennuskorkeus 2,50m - 2,80m (optimaalinen toimintaetäisyys) Käytön suunnittelu

Varo Ylikuormituksesta aiheutuva oikosulun vaara Sisällytä liitäntään vain niin monta valaisinta, että maksimikytkentäteho ei ylity, esim. 2000W hehkulampuille, katso luku "Tekniset tiedot". Ympäristöolosuhteiden tarkistaminen Jos tuotetta käytetään hyvin kosteassa ympäristössä: ► Poraa 5 mm:n poralla valmiiksi poratut pienet reiät(10) isommiksi vedenpoistoaukoiksi. Asennus (kuva C)

Vaara Jännitteisten johtojen koskettamiseen liittyvä hengenvaara Kytke johdot jännitteettömiksi. ► Irrota suojarengas (9) ja linssin suojukset (8). ► Avaa kotelon kiinnitysruuvi (7) ja työnnä pidike ulos. ► Poraa reiät suunniteltuun asennus- paikkaan. ► Kiinnitä pidike kiinnitysmateriaalilla (11). IS 2360-3 ECO -tunnistimen liittäminen (kuva D)

Vaara Sähköiskun aiheuttama hengenvaara! Kaikki liitäntöihin liittyvät työt on annet- tava sähköasentajan tehtäväksi. ► Tarkista johtojen jännitteettömyys jännitteenkoettimella. ► Ohjaa kaapelit kaapeleiden sisään- vientiaukkoihin (4). ► Kiinnitä suojamaajohdn PE (keltainen/ vihreä johto) kiinnityskohtaan (5). ► Liitä nollajohdin (sininen johto) nollajohtimen N liittimeen. ► Liitä virrallinen (musta) johto verkkolii- tännän L liittimeen. Valaisimien verkkojohdon liittäminen ► Liitä valaisimen verkkojohto (ruskea) nuoli-liittimeen. Huomautus Asennus on suojausluokan IP54 mukai- nen vasta, kun tiivistystulpat on asen- nettu. Liitäntäesimerkkejä (kuva E)

Vaara Sähköiskun aiheuttama hengenvaara! Kaikki liitäntöihin liittyvät työt on annet- tava sähköasentajan tehtäväksi. Valaisimien liittäminen ► Liitä valaisimet ilman nollajohdinta liitäntäesimerkin 1 mukaisesti. ► Liitä nollajohtimella varustetut valaisi- met liitäntäesimerkin 2 mukaisesti. Sarjakytkimen asentaminen Kun haluat kytkeä kaikki liitetyt laitteet pois päältä yhdellä kytkimellä: ► Asenna käsi- ja automaattikäytön sarjakytkin (liitäntäesimerkki 3). Vaihtokytkimen asentaminen Kun haluat käyttää sekä käsin päälle ja pois päältä kytkettävää kytkintä että tunnistinkäyttöä (automaattinen): ► Asenna vaihtokytkin (liitäntäesimerkki 4). Vaihtokytkimen asetukset:

• Asento I: Tunnistinkäyttö (automaattinen kytkentä ja katkaisu)

• Asento II: Käsikäyttö: kytkentä ja katkaisu painikkeella, katkaisemisen jälkeen tunnistinkäyttö on taas toiminnassa Jatkuvan valon kytkeminen ja sammuttaminen Vaihtokytkin mahdollistaa liitettyjen valaisimien jatkuvan valon. Jatkuvan valon kytkeminen: ► Kytke valokatkaisin kaksi kertaa no- peasti peräkkäin (alle puolen sekunnin kuluessa) päälle- ja pois-asentoon. Valo palaa jatkuvasti neljän tunnin ajan ja kytkeytyy sen jälkeen tunnis- tinkäyttöön. Jatkuvan valon sammuttaminen: ► Kytke valokatkaisin yhden kerran nopeasti peräkkäin (alle puolen sekunnin kuluessa) päälle- ja pois-asentoon. Valaisin kytkeytyy välittömästi tunnistinkäyttöön. Asetukset (kuva F) Voit säätää kytkentäajan ja hämäryysta- son asennuksen aikana tai myöhempänä ajankohtana säätimillä. ► Kierrä säätimet ruuvimeisselin avulla haluttuihin asentoihin: Kytkentäaika + maksimi: 15 minuuttia – minimi: 5 sekuntia Jos olet asettanut 15minuutin kyt- kentäajan, tunnistin sammuttaa liitetyt valaisimet 15minuutin kuluttua. Kytkentäaika käynnistyy jälleen alus- ta, jos tunnistin havaitsee uudelleen liikettä. Voit asettaa hämäryystason asetuksen avulla portaattomasti, millaisessa ympä- ristön valoisuuden voimakkuudessa tunnistin kytkee liitetyt laitteet.- 76 - - 77 - Hämäryystaso+ maksimi: 1000 luksiaPäiväkäyttö: Tunnistin kyt-kee valaisimet päivänvalon voimakkuudessa havaites-saan liikettä.– minimi: 2 luksiaHämäryystaso: Tunnistin kytkee valaisimen hämärässä. Tunnistin ei kytke valaisimia, jos ympäristön valon kirkkaus ylittää 2luksia.Toiminta-alue (kuva G)Kytkeekö tunnistin usein turhista syistä (esim. ohi ajavien autojen takia)?Linssin suojuksilla (8) voit peittää linssiä ja rajata sitä kautta tunnistimen toiminta- aluetta. ► Irrota suojarengas ja linssin suojukset. ► Leikkaa suojukset saksilla vaaka- ja/tai pystysuunnassa sopivan kokoisiksi. ► Aseta suojukset tunnistimeen ja työn-nä ne tarvittaessa oikeisiin kohtiin. ► Aseta suojarengas takaisin paikalleen.KäyttöönottoToimintatestin tekeminen ► Säädä hämäryystason asetus ympä-ristön valoisuutta vastaavaksi. Tehdasasetuksena on päiväkäyttö. ► Säädä kytkentäaika hyvin lyhyeksi. Tehtaalla suoritettu asetus on 5 sekuntia. ► Aseta tunnistimen kotelo pidikkee-seen ja työnnä sitä, kunnes se lukit- tuu. ► Kiristä kotelon kiinnitysruuvi (7). ► Kytke virta. ► Tarkista, reagoiko tunnistin liikkee-seen ja kytkeekö se valaisimen.Jos vastaus on kyllä, tunnistin on käyttövalmis: ► Tee tarvittavat asetukset ja aseta suojarengas (9) takaisin paikoilleen.Jos vastaus on ei: ► Tarkasta liitännät ja tehonsyöttö.Häiriöiden korjaaminen VaaraJännitteisten komponenttien kosket-tamiseen liittyvä hengenvaara!Kaikki liitäntöihin liittyvät työt on annet-tava sähköasentajan tehtäväksi. Kytke johdot jännitteettömiksi! HuomioVirheellinen huolto voi aiheuttaa tuotevikojaAnna huolto- ja korjaustyöt vain Steinelin huoltopalvelun suoritettavaksi.Tunnistin ei kytkeSäätövirhe, jännitevirhe tai laitevika: ► Tarkista hämäryystason asetus ja sää-dä tarvittaessa suurempi luksiarvo. ► Tarkasta johdot, liitännät ja tehonsyöt-tö, vaihda tarvittaessa viallinen sulake. ► Suorita tunnistimella ja liitetyillä valai-similla toimintatesti, vaihda tarvittaes-sa vialliset laitteet.Tunnistin ei kytke poisSäätövirhe, jatkuva toiminta on aktivoi-tuna tai toiminta-alueella on jatkuvaa lii-kettä tai lämmönlähde. ► Tarkista, onko asetettu liian alhainen hämäryystaso, ja korjaa asetusta tarvittaessa. ► Tarkista, onko valaisin kytketty manuaalisesti katkaisimella. ► Tarkista, onko toiminta-alueella läm-mönlähteitä tai muita häiritseviä kyt-kennän aiheuttavia kohteita ja poista ne. ► Rajaa toiminta-aluetta tarvittaessa linssin suojuksilla. ► Suurenna WLAN-laitteen ja tunnisti-men välistä etäisyyttä >3m. Tunnistin kytkee tahattomastiTunnistin havaitsee jatkuvan liikkeen tai lämmönlähteen toiminta-alueella ja kytkee sen vuoksi liian usein tai tahattomasti. ► Tarkista, onko toiminta-alueella lämmönlähteitä tai liikettä. ► Poista jatkuvat lämmönlähteet toiminta-alueelta. ► Rajaa toiminta-aluetta tarvittaessa linssin suojuksilla. ► Suurenna WLAN-laitteen ja tunnisti-men välistä etäisyyttä >3m.HävittäminenSähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.Älä heitä sähkölaitteita talousjät-teiden sekaan!Koskee vain EU-maita: Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktii-vin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvotto-mat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.Valmistajan takuu VALMISTAJAN

TAKUU VALMISTAJAN VUODEN TAKUU VALMISTAJAN VUODEN TAKUU Ostajana sinulla on oikeus omassa maassasi voimassa oleviin laki-sääteisiin takuuoikeuksiin. Tämä takuuilmoitus ei lyhennä tai ra-joita niitä. Myönnämme sinulle STEINEL-Professional-tunnistintekniikan tuotteen moitteettomia ominaisuuksia ja asianmukaista toimintaa koskevan 5vuoden takuun. Takaamme, ettei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaikkien elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raaka-aineiden ja niiden pintojen virheet-tömyyden. Vaatimuksen esittäminenJos haluat tehdä tuotteestasi rekla-maation, toimita tuote täydellisenä ja rahti maksettuna yhdessä ostotositteen- 78 - - 79 -

(sisällettävä tiedot ostopäiväyksestä ja tuotenimikkeestä) kanssa ostopaik- kaan. Suosittelemme siksi ostotositteen huolellista säilyttämistä aina takuuajan päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä. Tietoja vaatimuksen esittämisestä takuu- tapauksessa löytyy kotisivuiltamme www.steinel-professional.de/garantie Tekniset tiedot Mitat ja mallit Halkaisija × korkeus 121mm × 57mm Värit valkoinen Tehotiedot Verkkojännite 220 – 240V Verkkotaajuus 50/60Hz Kytkentäteho Hehku-/halogeenilampun kuorma: 2000 W Loistelamput, elektr. liitäntälaitteet: 1500 W Loistelamput, kompensoimaton: 500 VA Loistelamput, sarjakompensoitu: 900 VA Loistelamput, rinnakkain kompensoitu: 400 VA Pienjännitehalogeenilamput: 2000 VA

Kapasitiivinen kuorma: 176 µF Tunnistin Tunnistin- tekniikka passiivinen infrapuna, 3 pyrotunnistinta Toimintakulma 360° Avauskulma 90° Alitussuoja käytettävissä Toimintaetäisyydet ja asetukset Toiminta-alue ja toiminta- etäisyys säde 12 m, asennuskorkeus 2,50m - 2,80m Kytkennän kynnysarvot 2luksia - 1000luksia (päiväkäyttö) Kytkentäaika, portaattomasti säädettä- vissä 5sekuntia - 15minuuttia Ympäristö Kotelointi- luokka IP54 Lämpötila- alue –20°C ... +50°C Monteringsanvisning Om denne bruksanvisningen Handlingsanvisninger er merket på følgende måte: ► Handlingsanvisning I sikkerhetsinstruksene viser varsel - symbolet og signalordet graden av fare:
