用户手册 IS 2360 STEINEL

登陆以下网站了解更多信息：  www.steinel.cn

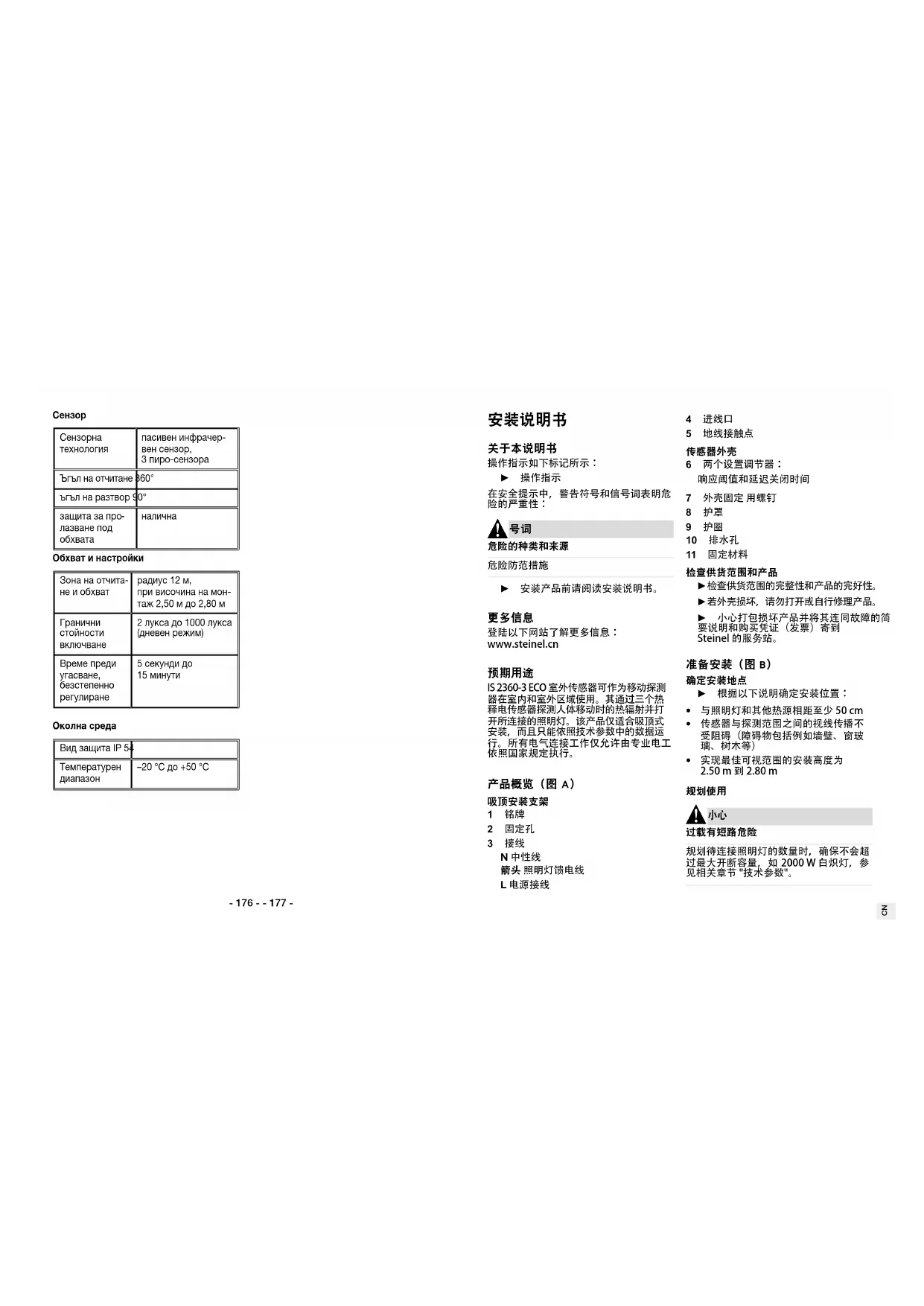

器在室内和室外区域使用。其通过三个热 释电传感器探测人体移动时的热辐射并打 开所连接的照明灯。该产品仅适合吸顶式 安装，而且只能依照技术参数中的数据运 行。所有电气连接工作仅允许由专业电工

1 铭牌 2 固定孔 3 接线 N 中性线

L 电源接线 4 进线口 5 地线接触点

6 两个设置调节器： 响应阈值和延迟关闭时间 7 外壳固定 用螺钉 8 护罩 9 护圈 10 排水孔 11 固定材料

 ►检查供货范围的完整性和产品的完好性。  ►若外壳损坏，请勿打开或自行修理产品。  ► 小心打包损坏产品并将其连同故障的简 要说明和购买凭证（发票）寄到   Steinel 的服务站。 准备安装（图 B）

• 传感器与探测范围之间的视线传播不 受阻碍（障碍物包括例如墙壁、窗玻

• 实现最佳可视范围的安装高度为   2.50 m 到 2.80 m

规划待连接照明灯的数量时，确保不会超 过最大开断容量，如 2000 W 白炽灯，参 见相关章节 "技术参数"。

设置（图 F） 在安装期间或稍后时间可通过设置调节器 无级调节延迟关闭时间和响应阈值。  ► 用螺丝刀将设置调节器旋至所需位

+ 最长：15 分钟 – 最短：5 秒钟 若已设置 15 分钟的延迟关闭时间，  传感器将在 15 分钟后关闭所连接照明

可通过响应阈值无级调节传感器在多大的 环境光强度下接通所连接设备。

+ 最大：1000 Lux 日光模式：传感器在日光 强度下，当记录到移动时

– 最小：2 Lux 暮光设置：传感器在暮光 下接通。若环境光亮度高 于 2 Lux，则传感器不会接

探测区域（图 G） 传感器是否因探测区域内的意外触发因素 （如经过的车辆）而过于频繁地接通？ 可利用护罩 (8) 遮盖传感器，借此限制探

 ► 取下护圈和护罩。  ► 用剪刀将护罩沿水平和/或垂直方向剪

 ► 将延迟关闭时间设置成非常小的值。  出厂设置为 5 秒钟。  ► 将传感器外壳安到支架上并向上推动，

如果是，则传感器准备就绪：  ► 设置所需设置并重新安上护圈 (9)。

如果在非常潮湿的环境中使用产品：  ► 用 5 mm 钻头钻出排水口 (10)。 安装（图 C）

 ► 取下护圈 (9) 和护罩 (8)。  ► 松开外壳固定螺钉 (7) 并推出支架。  ► 在指定安装位置钻孔。  ► 用固定材料 (11) 固定支架。

连接 IS 2360-3 ECO（图 D）

仅由专业电工执行所有连接工作。   ► 用测电笔检查是否所有电线均已断电。  ► 将电缆穿过进线口 (4)。   ► 地线 PE（黄绿色电线）固定在接触点  (5) 上。  ► 零线（蓝色或灰色）连接至 N 中性线

只有在安装密封塞后，才能保证 IP54 的

 ► 如连接示例 1 所示，连接没有零线的照

 ► 如连接示例 2 所示，连接带有零线的照

若要通过一个开关断开所有已连接设备：  ► 可安装用于手动和自动模式的串联开关  (连接示例 3)。 

• 位置 II 手动模式：通过按钮接通和关 闭，关闭后传感器模式重新启用

 ► 将照明开关快速连续（少于半秒）拨到 关和开位置两次。照明灯将常亮四个小 时，然后切换到传感器模式。

 ► 将照明开关快速连续（少于半秒）拨到 关和开位置一次。照明灯立即切换到传 感器模式。- 180 - - 181 - 所使用的材料及其表面无任何缺陷.  如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Rm. 25A Huadu Mansion, No. 828-838 Zhangyang Road, 200122 Shanghai, PR China . 为此，建议您妥善保存购买凭证，直至质保期到期. 施特朗对寄回过程中的运输费用和风险不承担任何责任. 质保索赔的相关信息请参见我们网站的主页 www.steinel.cn如果您对质保或产品有任何疑问，敬请垂询：服务热线 +86 21 5820 4486.  尺寸和变型直径 x 高度 121 mm × 57 mm颜色 白色 电源电压 220 ~ 240 V电源频率 50/60 Hz 白炽灯/卤素灯负载: 2000W荧光灯镇流器: 1500 W荧光灯未补偿: 500 VA荧光灯已串联补偿: 900 VA荧光灯并联补偿: 400 VA低压卤素灯: 2000 VALED < 2 W: 100 W2 W < LED < 8 W: 300 WLED > 8 W: 600 W电容负载: 176 µF 传感器技术 无源红外线3 个热释电传感器探测角度 360°视场角 90°防潜行保护 有可视范围和设置探测区域与可 半径 12 m， 当安装高度为 2.50 m 到 2.80 m 时接通阈值 2 Lux 到 1000 Lux （日光模式）延迟关闭时间，无级  5 秒钟到 15 分钟

接触通电组件有致命危险！仅由专业电工执行所有连接工作。将导

错误维护会导致产品损坏仅由 Steinel 的服务站执行维护或修理 传感器无法打开存在设置错误、电压错误或设备损坏： ► 检查响应阈值的设置并在必要时提高 Lux 值。 ► 检查电线、接口和供电，必要时更换保  ► 对传感器和所连接照明灯执行功能测试，必要时更换损坏设备。传感器无法关闭出现设置错误、启用持续运行或探测区域内存在持续移动或热源。  ► 检查响应阈值的设置是否过低并在必要时修正设置。 ► 检查是否已通过开关手动接通照明  ► 检查探测区域内是否存在热源或其他意外触发因素并将其移除。 ► 必要时利用护罩限制探测区域。 ► 增加WLAN（无线网络）设备与传感器之间的距离 >3m 。传感器意外打开传感器在探测区域内探测到持续移动或热源，因此过于频繁或意外接通。 ► 检查探测区域内有无热源或移动。 ► 将固定热源从探测区域中清除。 ► 必要时利用护罩限制探测区域。  ► 增加WLAN（无线网络）设备与传感器之间的距离 >3m 。 电子设备、附件和包装应根据环保要求寻求再次利用。不得将电子设备投入生活垃圾！仅针对欧盟国家：根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备断开、收集在一起并根据环保要求寻求再次利用。 制造商担保

作为购买方相对销售商具有法定的免费修换权和保修权. 如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制. 我们为施特朗专业传感器产品的完好性能和正常功能提供 5 年质保. 我们保证此产品不含材料、生产和结构方面的缺陷. 我们保证所有电子部件和电缆的功能可靠性以及
