BRUKSANVISNING IS 2360 STEINEL

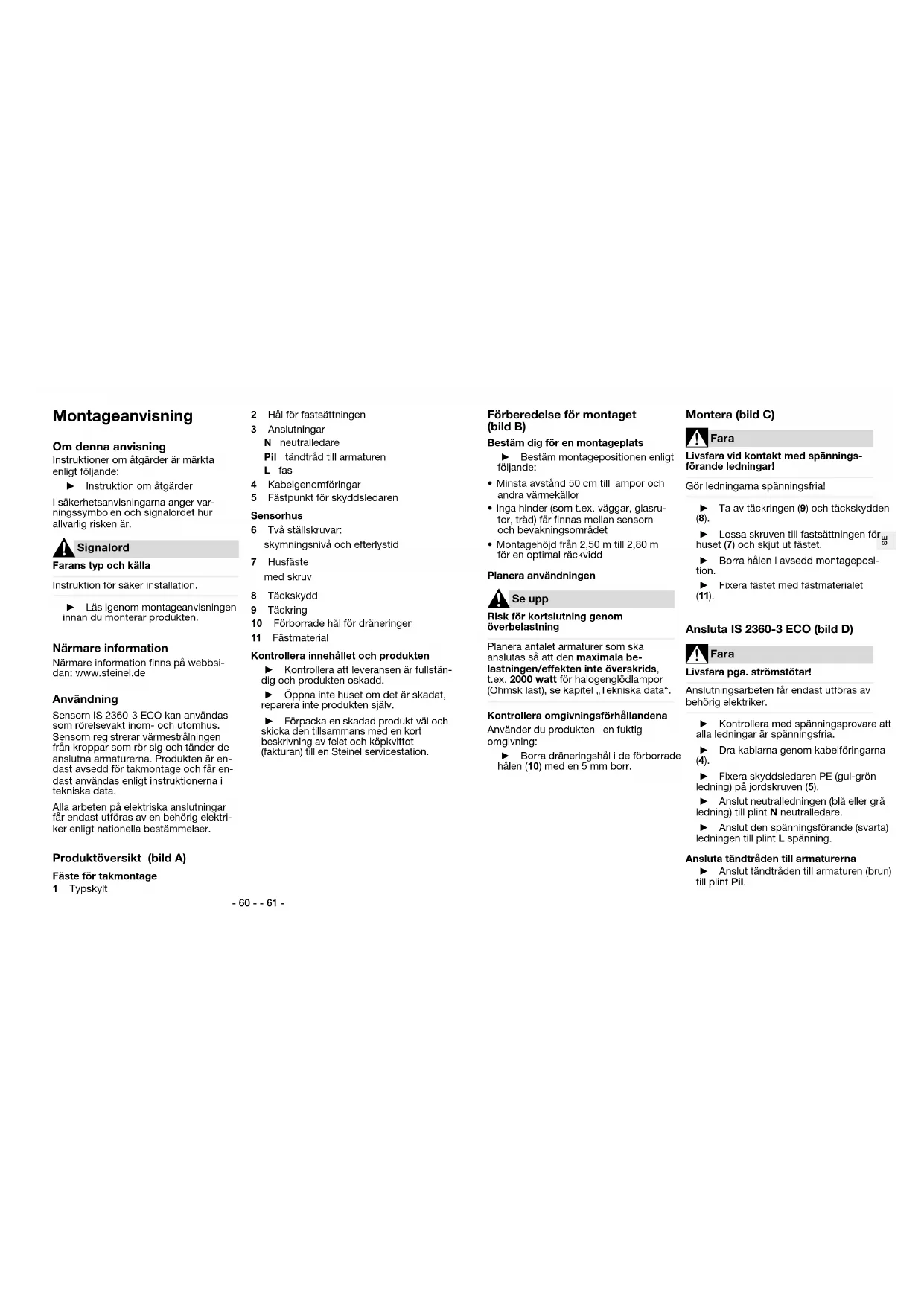

Montageanvisning Om denna anvisning Instruktioner om åtgärder är märkta enligt följande: ► Instruktion om åtgärder I säkerhetsanvisningarna anger var- ningssymbolen och signalordet hur allvarlig risken är.

Signalord Farans typ och källa Instruktion för säker installation. ► Läs igenom montageanvisningen innan du monterar produkten. Närmare information Närmare information finns på webbsi- dan: www.steinel.de Användning Sensorn IS2360-3 ECO kan användas som rörelsevakt inom- och utomhus. Sensorn registrerar värmestrålningen från kroppar som rör sig och tänder de anslutna armaturerna. Produkten är en- dast avsedd för takmontage och får en- dast användas enligt instruktionerna i tekniska data. Alla arbeten på elektriska anslutningar får endast utföras av en behörig elektri- ker enligt nationella bestämmelser. Produktöversikt (bild A) Fäste för takmontage 1 Typskylt 2 Hål för fastsättningen 3 Anslutningar N neutralledare Pil tändtråd till armaturen L fas 4 Kabelgenomföringar 5 Fästpunkt för skyddsledaren Sensorhus 6 Två ställskruvar: skymningsnivå och efterlystid 7 Husfäste med skruv 8 Täckskydd 9 Täckring 10 Förborrade hål för dräneringen 11 Fästmaterial Kontrollera innehållet och produkten ► Kontrollera att leveransen är fullstän- dig och produkten oskadd. ► Öppna inte huset om det är skadat, reparera inte produkten själv. ► Förpacka en skadad produkt väl och skicka den tillsammans med en kort beskrivning av felet och köpkvittot (fakturan) till en Steinel servicestation. Förberedelse för montaget (bild B) Bestäm dig för en montageplats ► Bestäm montagepositionen enligt följande:

• Minsta avstånd 50cm till lampor och andra värmekällor

• Inga hinder (som t.ex. väggar, glasru- tor, träd) får finnas mellan sensorn och bevakningsområdet

• Montagehöjd från 2,50m till 2,80m för en optimal räckvidd Planera användningen

Se upp Risk för kortslutning genom överbelastning Planera antalet armaturer som ska anslutas så att den maximala be- lastningen/effekten inte överskrids, t.ex. 2000watt för halogenglödlampor (Ohmsk last), se kapitel „Tekniska data“. Kontrollera omgivningsförhållandena Använder du produkten i en fuktig omgivning: ► Borra dräneringshål i de förborrade hålen (10) med en 5 mm borr. Montera (bild C)

Fara Livsfara vid kontakt med spännings- förande ledningar! Gör ledningarna spänningsfria! ► Ta av täckringen (9) och täckskydden (8). ► Lossa skruven till fastsättningen för huset (7) och skjut ut fästet. ► Borra hålen i avsedd montageposi- tion. ► Fixera fästet med fästmaterialet (11). Ansluta IS 2360-3 ECO (bild D)

Fara Livsfara pga. strömstötar! Anslutningsarbeten får endast utföras av behörig elektriker. ► Kontrollera med spänningsprovare att alla ledningar är spänningsfria. ► Dra kablarna genom kabelföringarna (4). ► Fixera skyddsledaren PE (gul-grön ledning) på jordskruven (5). ► Anslut neutralledningen (blå eller grå ledning) till plint N neutralledare. ► Anslut den spänningsförande (svarta) ledningen till plint L spänning. Ansluta tändtråden till armaturerna ► Anslut tändtråden till armaturen (brun) till plint Pil.- 62 - - 63 -

Anmärkning Skyddsklass IP54 kan bara garanteras med monterad tätning. Anslutningsexempel (bild E)

Fara Livsfara pga. strömstötar! Anslutningsarbeten får endast utföras av behörig elektriker. Ansluta armaturer ► Anslut armaturer utan nolledare enligt användningsexempel 1. ► Anslut armaturer med nolledare en- ligt användningsexempel 2. Installera kronströmställare Om du vill släcka alla anslutna armaturer med en brytare: ► Installera en kronströmställare för ma- nuell och automatisk drift (anslut- ningsexempel 3). Installera trappströmställare Om du vill tända och släcka ljuset manu- ellt med en brytare och även använda sensordriften (automatik): ► Installera en trappströmställare (an- slutningsexempel 4). Trappströmställarens funktioner:

• Läge I sensordrift (automatisk tänd- ning och släckning)

• Läge II manuell drift: Tända och släcka med en knapp, efter släckning- en är sensordriften aktiv igen. Tända och släcka permanent ljus Med en återfjädrande 1-polig strömstäl- lare kan de anslutna armaturerna använ- das med funktionen permanent ljus. För att tända permanentljuset: ► Ställ brytaren två gånger snabbt (min- dre än en halv sekund) på positioner- na Från och Till. Det permanenta lju- set lyser i fyra timmar och kopplar se- dan automatiskt om till sensordrift. För att släcka permanentljuset: ► Ställ brytaren två gånger snabbt (min- dre än en halv sekund) på positioner- na Från och Till. Armaturen går direkt över i sensordrift. Inställningar (bild F) Du kan ställa in efterlystiden och skym- ningsnivån steglöst med ställskruvarna, antingen under monteringen eller vid en senare tidpunkt. ► Vrid ställskruvarna till önskad position med en skruvmejsel: Efterlystid + maximum: 15 minuter – minimum: 5 sekunder Ställer du in en efterlystid på 15 mi- nuter, släcker sensorn de anslutna ar- maturerna efter 15 minuter. Detekterar sensorn en rörelse under denna tid, startar efterlystiden om på noll. Med skymningsnivån kan du ställa in ste- glöst vid vilken omgivningsljusnivå sen- sorn ska tända de anslutna armaturerna. Skymningsnivå + maximum: 1000 lux Dagsljusdrift Vid rörelsedetektering tän- der sensorn ljuset med dagsljusstyrka. – minimum: 2 lux Skymningsinställning: Sensorn tänder ljuset i skymningen. Sensorn rea- gerar inte om omgivnings- ljuset är över 2 lux. Bevakningsområde (bild G) Kopplar sensorn för ofta pga. oönskade detekteringar i bevakningsområdet, till exempel bilar som passerar. Med täckskydden (8) kan du täcka över delar av sensorn sensorn och på så vis begränsa bevakningsområdet. ► Ta av täckringen och täckskydden. ► Skär till täckskydden med en sax ho- risontalt och/eller vertikalt till önskad storlek. ► Sätt på täckskydden på sensorn och skjut dem till önskad position vid be- hov. ► Sätt på täckringen igen. Driftsättning Genomföra funktionstest ► Ställ in aktiveringsnivån till den momentana ljusnivån i omgivningen. Fabriksinställningen är dagsljus- drift. ► Ställ in efterlystiden till ett mycket kort värde. Fabriksinställningen är 5 sek- under. ► Placera sensorhuset på fästet och skjut på det tills det snäpper fast. ► Skruva fast fastsättningen för huset (7). ► Slå till spänningen. ► Kontrollera om sensorn reagerar på rörelse och tänder en armatur. Om ja, är sensorn driftklar: ► Genomför inställningarna som önskas och sätt på täckringen (9) igen. Om nej: ► Kontrollera anslutningarna och spän- ningsförsörjningen. Åtgärda fel

Fara Livsfara vid kontakt med spännings- förande komponenter! Anslutningsarbeten får endast utföras av behörig elektriker. Gör ledningarna spänningsfria!

Observera Skador på produkten pga. felaktigt underhåll Låt alltid en servicestation från Steinel utföra underhålls- eller reparationsar- beten. Sensorn tänder inte ljuset Orsaken är ett inställningsfel, ett spän- ningsfel eller en defekt på produkten: ► Kontrollera inställningen för aktive- ringsnivån och ställ in ett högre lux-värde vid behov.- 64 - - 65 - ► Kontrollera ledningarna, anslutningar-na och spänningsförsörjningen, byt ev. ut en säkring. ► Genomför ett funktionstest med sen-sorn och de anslutna armaturerna, byt ut defekta enheter vid behov.Sensorn släcker inte ljusetDet föreligger ett spänningsfel, perma-nent drift är aktiv eller det finns en per-manent rörelse eller en värmekälla i be-vakningsområdet. ► Kontrollera om aktiveringsnivån är för lågt inställd och korrigera inställning-en vid behov. ► Kontrollera om armaturen har tänts manuellt med en brytare. ► Kontrollera om det finns värmekällor eller andra oönskade detekteringar i bevakningsområdet och avlägsna dessa. ► Begränsa bevakningsområdet med täckskydden. ► Förstora avståndet mellan WLAN apparat och sensor >3m.Sensorn tänder ljuset oönskatSensorn detekterar en ständig rörelse eller en värmekälla inom bevakningsom-rådet och tänder därför ljuset för ofta el-ler oönskat. ► Kontrollera om det finns värmekällor eller rörelser i bevakningsområdet. ► Avlägsna ständiga värmekällor från bevakningsområdet. ► Begränsa bevakningsområdet med täckskydden. ► Förstora avståndet mellan WLAN apparat och sensor >3m.AvfallshanteringElapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvin-ning. Kasta inte elapparater i hushålls-soporna! Gäller endast EU-länder:Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i natio-nell lagstiftning, måste uttjänta elappara-ter lämnas in till miljövänlig återvinning.Tillverkargaranti TILLVERKAR

GARANTI TILLVERKAR ÅRS GARANTI TILLVERKAR ÅRS GARANTI Som köpare har du rätt till gällande ga-rantirättigheter enligt konsumentlagen alt. ALEM 09. Dessa rättigheter varken förkortas eller begränsas genom vår garantiförklaring. Utöver den rättsliga garanti-fristen, ger vi 5års garanti på att din STEINEL-Professional-Sensor- produkt är i oklanderligt skick och fung-erar korrekt. Vi garanterar, att denna produkt är helt utan material-, produk-tions- eller konstruktionsfel. Vi garante-rar, att alla elektroniska element och kablar är fullt funktionsdugliga samt att allt använt råmaterial jämte dess ytor, är helt utan brister. ReklamationOm du vill reklamera din produkt, så kontakter du inköpsstället dvs din åter-försäljare. Om återförsäljaren av olika anledningar ej kan kontaktas kan du vända dig direkt till Steinels general- agent i Sverige; Karl H Ström AB, Verktygsvägen 4, 553 02 Jönköping, 036 - 550 33 00. Vi rekommenderar att du sparar kvittot väl tills garantitiden har gått ut. För transportkostnader och -risker vid retursändningar lämnar STEINEL ingen garanti.Ytterligare uppgifter om produkter samt kontakt hittar du på vår hemsida. www.khs.se Om du har frågor beträffande produkten eller frågor om garantins omfattning, kan du alltid nå oss på 036-5503300.Tekniska dataMått och utförandendiameter x höjd 121mm × 57mmfärger vitElektriska dataspänning 220-240Vnätfrekvens 50/60HzBelastningGlöd-/halogenlamplast: 2000 WLysrör elektr. förkoppl.don: 1500 WLysrör okompenserade: 500 VALysrör seriekompenserade: 900 VALysrör parallellkompenserade: 400 VALågvolt-halogenlampor: 2000 VALED < 2 W: 100 W2 W < LED < 8 W: 300 WLED > 8 W: 600 WKapacitiv belastning: 176 µFSensorsensorteknik passiv infraröd, 3 pyrosensorerbevakningsvinkel 360°öppningsvinkel 90°underkrypskydd finnsRäckvidd och inställningarbevakningsområ-de och räckviddradie 12m, vid montagehöjd 2,50m till 2,80mskymningsnivå 2lux till 1000lux (dagsljusdrift)efterlystid 5 sekunder till 15 minuterOmgivningskyddsklass IP54temperatur- område–20°C till +50°C- 66 - - 67 -
