NAUDOJIMO INSTRUKCIJA IS 2360 STEINEL

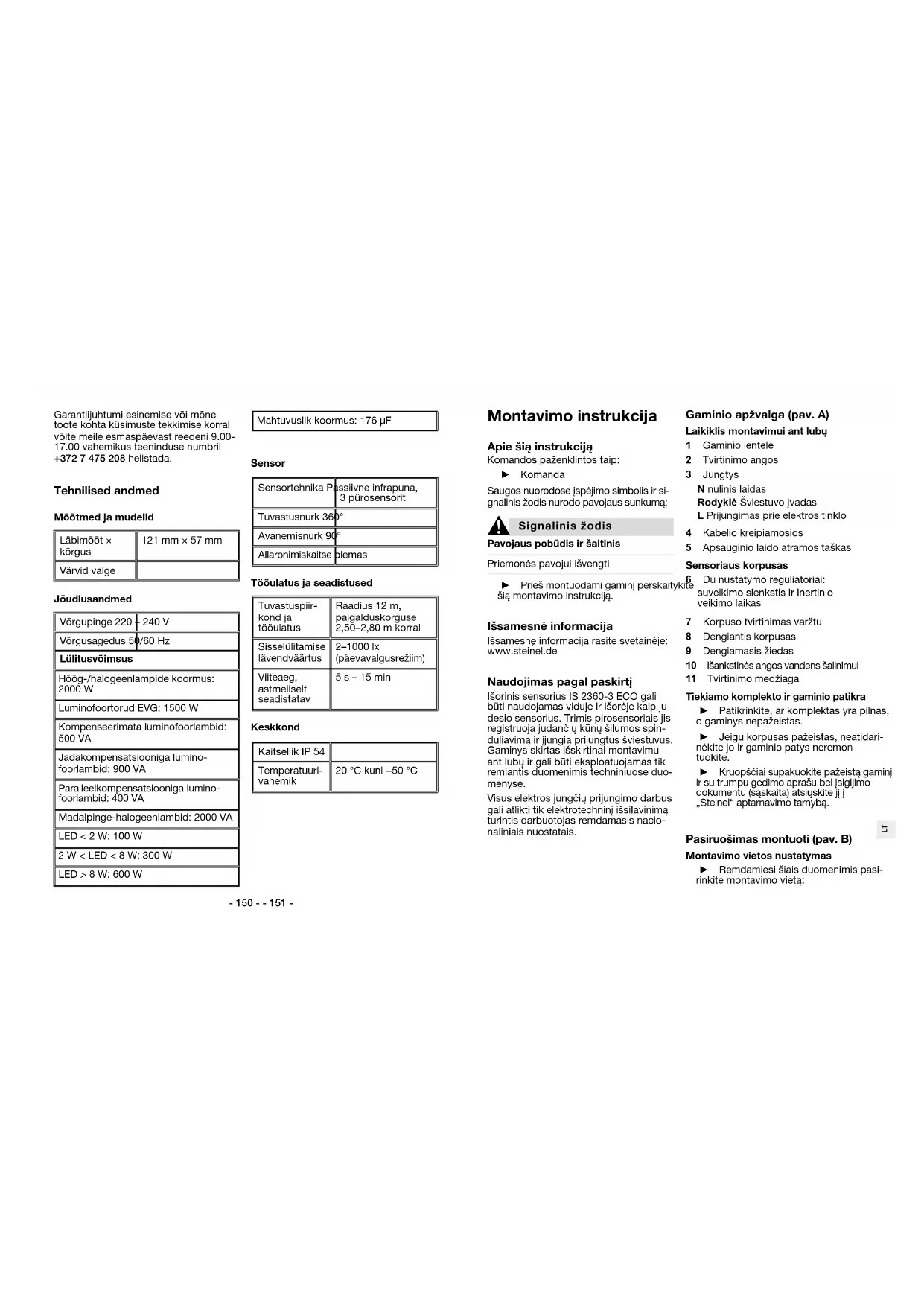

Montavimo instrukcija Apie šią instrukciją Komandos paženklintos taip: ► Komanda Saugos nuorodose įspėjimo simbolis ir si- gnalinis žodis nurodo pavojaus sunkumą:

Signalinis žodis Pavojaus pobūdis ir šaltinis Priemonės pavojui išvengti ► Prieš montuodami gaminį perskaitykite šią montavimo instrukciją. Išsamesnė informacija Išsamesnę informaciją rasite svetainėje: www.steinel.de Naudojimas pagal paskirtį Išorinis sensorius IS 2360-3 ECO gali būti naudojamas viduje ir išorėje kaip ju- desio sensorius. Trimis pirosensoriais jis registruoja judančių kūnų šilumos spin- duliavimą ir įjungia prijungtus šviestuvus. Gaminys skirtas išskirtinai montavimui ant lubų ir gali būti eksploatuojamas tik remiantis duomenimis techniniuose duo- menyse. Visus elektros jungčių prijungimo darbus gali atlikti tik elektrotechninį išsilavinimą turintis darbuotojas remdamasis nacio- naliniais nuostatais. Gaminio apžvalga (pav. A) Laikiklis montavimui ant lubų 1 Gaminio lentelė 2 Tvirtinimo angos 3 Jungtys N nulinis laidas Rodyklė Šviestuvo įvadas LPrijungimas prie elektros tinklo 4 Kabelio kreipiamosios 5 Apsauginio laido atramos taškas Sensoriaus korpusas 6 Du nustatymo reguliatoriai: suveikimo slenkstis ir inertinio veikimo laikas 7 Korpuso tvirtinimas varžtu 8 Dengiantis korpusas 9 Dengiamasis žiedas 10 Išankstinės angos vandens šalinimui 11 Tvirtinimo medžiaga Tiekiamo komplekto ir gaminio patikra ► Patikrinkite, ar komplektas yra pilnas, o gaminys nepažeistas. ► Jeigu korpusas pažeistas, neatidari- nėkite jo ir gaminio patys neremon- tuokite. ► Kruopščiai supakuokite pažeistą gaminį ir su trumpu gedimo aprašu bei įsigijimo dokumentu (sąskaita) atsiųskite jį į „Steinel“ aptarnavimo tarnybą. Pasiruošimas montuoti (pav. B) Montavimo vietos nustatymas ► Remdamiesi šiais duomenimis pasi- rinkite montavimo vietą: Garantiijuhtumi esinemise või mõne toote kohta küsimuste tekkimise korral võite meile esmaspäevast reedeni 9.00-

Šviestuvų prijungimas ► Prijunkite šviestuvus be nulinio laido, kaip parodyta prijungimo pavyzdyje 1. ► Prijunkite šviestuvus su nuliniu laidu, kaip parodyta prijungimo pavyzdyje 2. Serinio jungiklio įrengimas Jeigu visus prijungtus prietaisus norite išjungti vienu jungikliu: ► Įrenkite serinį jungiklį rankiniam ir automatiniam režimui (prijungimo pavyzdys 3). Padėčių perjungiklio įrengimas Jeigu norite tiek rankiniu būdu įjungti ir išjungti, tiek naudoti sensorinį (auto- matinį) režimą: ► įrenkite padėčių perjungiklį (prijungi- mo pavyzdys 4). Padėčių perjungiklio parinktys:

• Padėtis I – sensorinis režimas (auto- matinis įjungimas ir išjungimas)

• II padėtis – rankinis režimas: įjungi- mas ir išjungimas mygtuku, išjungus vėl suaktyvinamas sensorinis režimas. Nuolatinio apšvietimo įjungimas ir išjungimas Padėčių jungiklis suteikia galimybę naudoti nuolatinio apšvietimo funkciją prijungtuose šviestuvuose. Norėdami įjungti nuolatinį apšvietimą: ► du kartus greitai perjunkite jungiklį (greičiau nei kas pusę sekundės) tarp padėčių Išj. ir Įj. Nuolatinis apšvieti- mas įsijungs 4 valandoms ir paskui persijungs į sensorinį režimą. Norėdami išjungti nuolatinį apšvietimą: ► vieną kartą greitai perjunkite jungiklį (greičiau nei kas pusę sekundės) tarp padėčių Išj. ir Įj. Šviestuvas nedelsda- mas persijungs į sensorinį režimą. Nustatymai (pav. F) Montavimo metu arba vėliau galėsite tolygiai nustatyti inercinio veikimo laiką ir suveikimo slenkstį nustatymo regulia- toriais. ► Nustatymo reguliatorius atsuktuvu pasukite į pageidaujamą padėtį: Inercinis veikimo laikas + Maksimaliai: 15 minučių – Minimaliai: 5 sekundės Jeigu nustatėte 15 minučių inercinio veikimo laiką, sensorius prijungtus šviestuvus išjungs po 15 minučių. Jeigu sensorius užfiksuos naują judė- jimą, inercinio veikimo laikas bus pra- dėtas skaičiuoti iš naujo. Nustatę suveikimo slenkstį galite toly- giai nustatyti, kokiam aplinkos apšvieti- mui esant sensorius įjungs prijungtus prietaisus. Suveikimo slenkstis + Maksimaliai: 1000 liuksų Dienos šviesos režimas: sensorius suveiks esant dienos šviesos apšvietimui, jeigu jis užfiksuos judėjimą.

• minimalus atstumas iki šviestuvų ir kitų šilumos šaltinių – 50 cm

• nėra kliūčių matomumo lauke tarp sensoriaus ir jautrumo zonos (kliūtys, – tai, pvz., sienos, stiklas, medžiai)

• siekiant optimalaus jautrumo zonos ilgio, montavimo aukštis turi būti nuo 2,50m iki 2,80m Panaudojimo planavimas

Atsargiai Dėl perkovos galimas trumpasis jungimas Planuokite prijungti tik tiek šviestuvų, kad nebūtų viršyta maksimali prijungimo galia, pvz., 2000vatų kaitrinėms lempu- tėms, žr. skyrių „Techniniai duomenys“. Aplinkos sąlygų patikra Jeigu gaminį naudosite itin drėgnoje aplinkoje: ► 5 mm grąžtu išgręžkite angas vandens nutekėjimui išankstinių angų vietoje(10). Montavimas (pav. C)

Pavojus Pavojus gyvybei palietus laidus, kuriais teka srovė! Išjunkite įtampą laiduose! ► Nuimkite dengiamąjį žiedą (9) ir dengiamąsias užsklandas (8). ► Atlaisvinkite korpuso tvirtinimo varžtą (7) ir išstumkite laikiklį. ► Išgręžkite skyles numatytose monta- vimo padėtyse. ► Pritvirtinkite laikiklį naudodami tvirti- nimo medžiagą (11). IS 2360-3 ECO prijungimas (pav. D)

Pavojus Pavojus gyvybei dėl elektros smūgio! Visus darbus su jungtimis paveskite atlikti tik elektrotechnikos specialistui. ► Įtampos tikrintuvu patikrinkite, ar vi- suose laiduose yra atjungta įtampa. ► Kabelius prakiškite pro kabelių krei- piamąsias (4). ► Apsauginį laidą PE (geltonai-žalias lai- das) pritvirtinkite prie atramos taško (5). ► Prijunkite nulinį laidą (mėlynas arba pil- kas laidas) prie nulinio laido gnybto N. ► Laidą, kuriuo teka srovė (juodas), pri- junkite prie tinklo jungties gnybto L. Šviestuvų įvado prijungimas ► Šviestuvo įvadą (rudas) prijunkite prie gnybto su rodykle. Pastaba Apsaugos klasė IP54 gali būti užtikrinta tik tuomet, jeigu yra įrengti kaiščiai. Prijungimo pavyzdžiai (pav. E)

Pavojus Pavojus gyvybei dėl elektros smūgio! Visus darbus su jungtimis paveskite atlikti tik elektrotechnikos specialistui.- 154 - - 155 - Sensorius neišjungia šviestuvoNustatymo klaida, veikia nuolatinis reži-mas arba jautrumo zonoje yra fiksuoja-mas nuolatinis judėjimas arba šilumos šaltinis. ► Patikrinkite, ar nustatytas ne per žemas suveikimo slenkstis ir, jeigu reikia, pataisykite nustatymus. ► Patikrinkite, ar šviestuvai nebuvo įjungti jungikliu rankiniu būdu. ► Patikrinkite, ar jautrumo zonoje nėra šilumos šaltinių arba kitų nepageidau-jamų trukdžių ir juos pašalinkite. ► Jeigu reikia, apribokite jautrumo zoną dengiamosiomis užsklandomis. ► Padidinkite atstumą tarp WLAN įren-ginio ir jutiklio >3m. Sensorius įsijungia nepageidaujamu metu Sensorius fiksuoja nuolatinį judėjimą arba jautrumo zonoje yra šilumos šalti-nis, todėl sensorius įsijungia dažnai arba ne laiku. ► Patikrinkite, ar jautrumo zonoje nėra šilumos šaltinių arba judėjimo. ► Pašalinkite iš jautrumo zonos nuolati-nius šilumos šaltinius. ► Jeigu reikia, apribokite jautrumo zoną dengiamosiomis užsklandomis . ► Padidinkite atstumą tarp WLAN įren-ginio ir jutiklio >3m. Šalinimas Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!Tik ES šalims: Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įran-gos atliekų ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prie-taisai turi būti renkami atskirai ir perdirba-mi aplinkai nekenksmingu būdu. Ražotāja garantija GAMINTOJO

Kaip pirkėjas, prireikus, turite jums įsta-tymų suteiktas teises, reiškiamas parda-vėjui. Jeigu šios teisės egzistuoja jūsų šalyje, mūsų garantija jų negali sumažinti arba apriboti. Suteikiame jums 5metų garantiją užtikrindami puikias savybes ir sklandų „STEINEL-Professional“ senso-rinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukcinių defektų. Garantuojame sklandų visų elektroninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų pa-viršiai yra be trūkumų.GaliojimasJeigu norite pareikšti pretenziją dėl ga-minio, atsiųskite jį visą, apmokėję gabe-nimo išlaidas, su originaliu pirkimo doku-mentu, kuriame turi būti nurodyta pirki-mo data ir pavadinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lie-tuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už riziką grąžinant. – Minimaliai: 2 liuksaiPrieblandos lygio nustaty-mas: sensorius suveiks prieblandoje. Jeigu aplinka šviesesnė nei 2 liuksai, sensorius neįsijungs. Matavimo zona (pav. G) Ar sensorius suveikia per dažnai dėl ne-pageidaujamų trukdžių jautrumo zonoje (pvz., dėl pravažiuojančių automobilių)?Dengiamosiomis užsklandomis (8) galite uždengti sensorių ir taip apriboti jautru-mo zoną. ► Nuimkite dengiamąjį žiedą ir dengia-mąsias užsklandas. ► Žirklėmis horizontaliai ir (arba) vertika-liai dengiamąsias užsklandas sukirpki-te iki norimo dydžio. ► Uždėkite dengiamąsias užsklandas ant sensoriaus ir, esant reikalui, dengiamąsias užsklandas pastumkite į reikiamą padėtį. ► Vėl uždėkite dengiamąjį žiedą. Eksploatacijos pradžia Funkcijų testo atlikimas ► Suveikimo slenkstį nustatykite ties esa- mu aplinkos apšvietimu. Gamyklos nu-statymas yra dienos šviesos režimas. ► Inercinio veikimo laiką nustatykite ties labai trumpa reikšme. Gamyklos nusta-tymas yra 5 sekundės. ► Uždėkite sensoriaus korpusą ant laiki-klio ir ant jo užstumkite, kol užsifiksuos. ► Tvirtai priveržkite korpuso tvirtinimą (7). ► Įjunkite srovę. ► Patikrinkite, ar sensorius reaguoja į judėjimą ir šviestuvas įsijungia.Jeigu taip, sensorius yra parengtas: ► Atlikite pageidaujamus nustatymus ir vėl uždėkite dengiamąjį žiedą (9).Jeigu ne: ► patikrinkite jungtis ir maitinimo įtampos tiekimą. Trikčių šalinimas

PavojusPavojus gyvybei palietus komponen-tus, kuriais teka įtampa!Visus darbus su jungtimis paveskite atlikti tik elektrotechnikos specialistui. Atjunkite įtampą laiduose! Dėmesio!Žala gaminiui dėl nepakankamos techninės priežiūrosTechninės priežiūros ir remonto darbus paveskite atlikti tik „Steinel“ aptarnavi-mo tarnyboms.Sensorius neįsijungiaNustatymo, įtampos arba prietaiso defektas: ► patikrinkite suveikimo slenksčio nu-statymus ir, jeigu reikia, nustatykite aukštesnę reikšmę liuksais. ► Patikrinkite laidus, jungtis ir maitinimo įtampą, jeigu reikia, pakeiskite saugi-klius. ► Atlikite funkcijų testą sensoriumi ir prijungtais šviestuvais, jeigu reikia, pakeiskite, sugedusius prietaisus.- 156 - - 157 -

Talpinė apkrova: 176 µF Sensorius Sensorinė technika Pasyvūs infrarau- donieji spinduliai, 3 pirosensoriai Apimties kampas 360° Apimties kampas 90° Apsauga nuo pasislėpimo Yra Jautrumo zonos ilgis ir nustatymai Jautrumo zona ir jautrumo zonos ilgis Spindulys 12 m, esant montavimo aukščiui nuo 2,50m iki 2,80m Įjungimo slenkstinės reikšmės Nuo 2liuksų iki 1000liuksų (dienos šviesos režimas) Inercinis veikimo laikas, tolygus nustatymas Nuo 5sekundžių iki 15minučių Aplinka Saugos klasė IP54 Temperatūros diapazonas nuo 20 iki +50 °C- 158 - - 159 -
