| Vrsta izdelka | Brezžična stiskalnica za kartuše |
| Znamka | Bosch |
| Model | GCG 18V600 |
| Nazivna napetost | 18 V |
| Kapaciteta kartuše | Do 400 ml |
| Kapaciteta tubusa | Do 600 ml |
| Hitrost pomika (v prostem teku) | 7 mm/s |
| Potisna sila | 3,5 kN |
| Teža brez akumulatorja | 2,2 kg |
| Teža z akumulatorjem | 2,6 – 3,6 kg (odvisno od akumulatorja) |
| Mere (D × Š × V) | 635 × 255 × 80 mm |
| Temperatura polnjenja | 0 °C … +35 °C |
| Temperatura uporabe | −15 °C … +50 °C |
| Združljivi akumulatorji | GBA 18V…, ProCORE18V… |
| Združljivi polnilniki | GAL 18…, GAX 18…, GAL 36… |
| Raven hrupa | < 70 dB(A) |
| Vibracije (a_h) | < 2,5 m/s², K = 1,5 m/s² |
| Glavne funkcije | Neprekinjena nastavitev hitrosti pomika, zaščita pred preobremenitvijo, indikator napolnjenosti akumulatorja |
| Vzdrževanje in čiščenje | Po vsaki uporabi očistite pokrovček, šobe, nosilec kartuše in zobato letev; akumulator in ročaj očistite z vlažno krpo |
| Varnost | Samodejni izklop v primeru pregrevanja, zaklepanje stikala, dvojno zaklepanje akumulatorja |
| Rezervni deli in popravila | Bosch servis po prodaji, rezervni deli na www.bosch-pt.com |
| Splošne informacije | Pravilna uporaba: fugiranje in nanašanje lepil/tesnil; ne uporabljajte za druge izdelke |
Pogosto zastavljena vprašanja - GCG 18V600 BOSCH
Vprašanja uporabnikov o GCG 18V600 BOSCH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Električno orodje v formatu PDF brezplačno! Poiščite svoja navodila GCG 18V600 - BOSCH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GCG 18V600 znamke BOSCH.

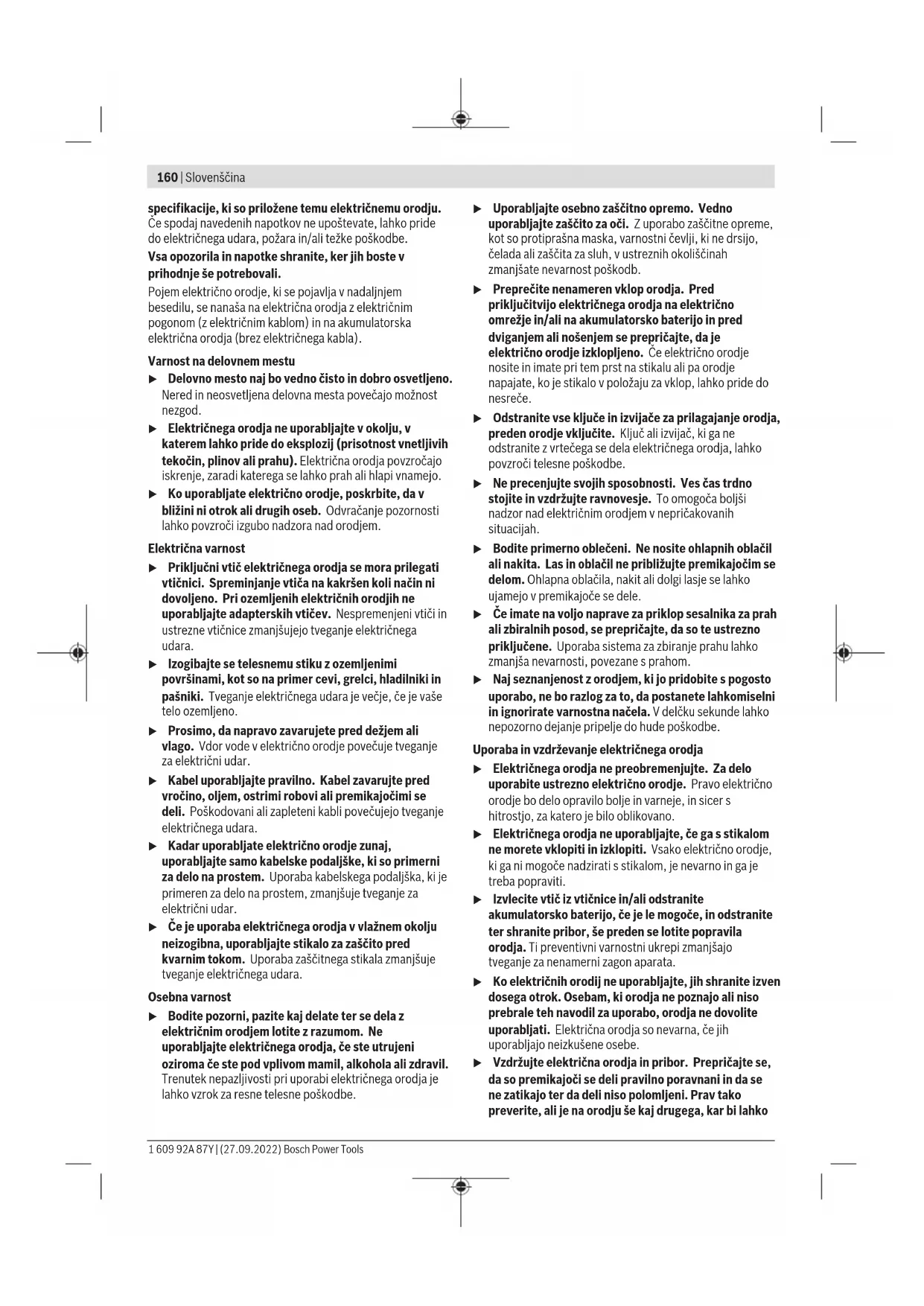

NAVODILA ZA UPORABO GCG 18V600 BOSCH
Preberite vsa varnostna opozorila, navodila, ilustracije in
specifikacije, ki so prilozene temu elektrichnenu orodju.
Če spodaj navenenih napotkov ne upostevate, lahko pride do elektrichega udara, požara in/ali težke poskodbe.
Vsa opozorila in napotke shranite, ker jih boste v prihodnje se potrebovali.
Pojem elektricno orodje, ki se povajlvja v nadaljinjem besedilu, se nanaša na elektrica na orodja z elektrichim pogonom (z elektrichnim kablom) in na akumulatorska elektrica na orodja (brez elektrichnega kabla).
Delovno mesto nj bo vedno cisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povecajo moznost nezgod.
Elektricega orodja ne uporablijate v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivh tekocin, plinov ali prahu). Elektrica orodja povrozaco jskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.
▶ Ko uporabljate elektricno orodje, poskrbite, dav blizini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroci izgubo nadzara nad orodjem.
Elektricna varnost
Priključni vtic elektricknega orodja se mora prilegati vticnici. Spreminjanje vtica na kakrsen koli nacin ni dovoljeno. Pri ozemljenih elektrichnih orodjih ne uporabljate adapterskih vticev. Nespremenjeni vtici in ustrezne vticnice zmanjsujejo tveganje elektricknega udara.
Izogibaje se telesnenu stiku z ozemljenimi povrsinami, kot so na primer cevi, grelsi, hladilniki in pašniki. Tveganje elektricega udara je vecje, ce je vaše telo ozemljeno.
Prosimo, da napravo zavarujete pred dezmem ali vlago. Vdor vode v elektricno orodje povecuje tveganje za elektrici udar.
▶ Kabel uporabljaje pravilno. Kabel zavarujte pred vrocino, oljem, ostrimi robovi ali premikajocimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnega udara.
Kadar uporabljate elektricno orodje zunaj, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsije tveganje za elektrici ni udar.
- Ce je uporaba elektricnega orodja v vlaznem okolju neizogibna, uporablajte stikalo za zašcitopred kvarnim tokom. Uporaba zašcitnega stikala zmanjsuju tveganje elektricnega udara.
Osebna varnost
Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Ne uporabljate elektricnega orodja, ce ste utrujeni oziroma ce ste pod vplivom mamil, alkohola ali zdralil. Trenutek nepazljivosti pri uporabi elektricnega orodja je lahko vroz ra resne telesne poskodbe.
Uporabljate osebno zašcitno opre mo. Vedno uporabljate zašcitno za oci. Z uporabo zašcitne opreme, kot so protiprašna maska, varnostni Čevljki, ki ne drsijo, Čelada ali zašcita za sluh, v ustreznih okolisčinah zmanjsate nevarnost poskodb.
Preprecite nenameren vklop orodja. Pred priklucitvijo elektricnega orodja na elektricno omreje in/ali na akumulatorsko baterijo in pred dviganem ali nosenjem se prepricajte, da je elektricno orodje izklopljeno. Ce elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesrece.
Odstranite vse kljuce in izvijaça za preragajanje orodja, preden orodje vklijcite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela elektricnega orodja, lahko povzroci telesne poskodbe.
Ne precenjute svojih sposobnosti. Ves cas trdno stojite in vzdrrzujte ravnovesje.To omogca bolji nadzor nad elektrnicim orodjem v nepriacakovani situacijah.
Bodite primerno obleceni. Ne nosite ohlapnih oblaicil ali nakita. Las in oblaicil ne priblizuje premikajocim se delom. Ohlapna oblaicila, nikit ali dolgi lasje se lahko ujamejo v premikajocse se dele.
Ce imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno prikljucene. UporabaSYSTEMa za zbiranje prahu laho k zmanjsa nevarnosti, povezane s prahom.
Najseznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poskodbe.
Uporaba in vzdrrzevanje elektricnega orodja
Elektricega orodja ne preobremenujte. Za delo uporabite ustrezno elektrico orodje. Pravo elektrico orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Elektricnega orodja ne uporabljaje, ce ga s stikalom ne morete vklopiti in izklopiti. Vsako elektricno orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecite vtic iz vticnice in/ali odstranite akumulatorsko baterijo, cje le mogoce, in odstraniter shranite pribor, spreden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektrichni orodij ne uporabljaje, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebraile teh navodil za uporabo, orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljo neizkušene osebe.
Vzdrzujte elektricna orodja in pribor. Prepričajte se, da so premikajci se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav takopreverite, ali je na orodju še kaj drugega, kar bi lahko
vplivalo na njegovo delovanje. Ce je elektricno orodje poskodovano, mora biti pred uporabo popravljeno. Slabo vzdrrzeva elektrica orodja so vzrok za mnoge nezgode.
- Rezalna orodja njb Bodo vedno ostra in cista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so laje vodljiva.
Elektricna orodja, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili. Pri tem upostevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektrichnih orodij v namene, ki so drugacni od predpisanih, lahko privede do nevarnih situacij.
Ročaji in povrsine za prijemanje naj bodo suhe, Čiste in brez olaj ali mascobe. Gladki ročaji in povrsine za prijemanje ne omogćaje varne uporabe in nadzora orodja v nepričakovanih situacijah.
Uporaba in vzdrrzevanje akumulatorskih orodij
Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen doloceni vsti akumulatorskih baterij, se lahko vname, Če ga boste uporabljali za polnenje drugacnih akumulatorskih baterij.
V elektrichni orodjih uporablijalte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroci telesne poškodbe ali požar.
Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniske sponke, kovanci, kljuci, zeblji, vijaki in drugi manjsi kovinski predmeti, ki bi lahko povzroci prelimostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali požar.
V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekocina. Izogibajte se stiku z njo. Če tekocina vseeno po nakljucju pridev stik s kozo, jo sperite z vodo. Če pride tekocina v oči, poišite zdravniško pomč. Iztekajoca akumulatorska tekocina lahko povzroci draženje ali opekline.
Ne uporabljaje po skodovanih ali prisagojenih akumulatorskih baterij oz. orodij. Po skodovane ali prisagojene akumulatorske baterije se lahko nepredvidljivo obnasajo, kar lahko povzroci pozar, eksplozijo ali tveganje za po skodbe.
Akumulatorske baterije ali orodja ne izpostavljate ognju ali previsoki temperaturi. Izpostavljenost ognju ali vrocin已达 130^ lahko povzroci eksplozijo.
Upostevaje navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Ce orodje polnite na nepravilen način ali pri temperaturah, ki so izven dolocenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.
Servisiranje
Vase elektricno orodje naj popravlja samo usposobljeno strokovno osebje, ki nj pri tem uporabi
- Po samodejnem izklopu pistole za kartuse ne pritiskajte stikala za vklop/izklop. S tem lahko poskodujete akumulatorsko baterijo.
Med uporabo akumulatorske pistole za kartuse nosite osebno zašcitno opremo, ki jo priporoča proizvajalec potrošnegama materiala. Ustrezna navodila so vam na voljo na varnostnem listu potrošnegama materiala. Vedno nosite zašcitna očala in rokavice, ki so primerne za ravnanje s kemičimi snovmi. Glede na vrsto materiala je morda treba upostevati tudi druge zašcitne ukrepe.
Elektricno orodje je primerno le za stiskanje tesnil in lepil iz obicajnih cevastih vreck in kartus. Uporaba drugih vrst materialov ali posebnih embalaž določenih proizvajalcev je izrecno prepovedana.
Pri obdelavi hlapljivih ali nevarnih snovi mora biti delovno mesto zadostno prezračeno, po potrebi pa si nadenite tudi ustrezno opremo za zašćito dihal.
Cevaste vrecke in kartuse se morajo po velikosti prilegati elektricnemu orodju. Cevaste vrecke in kartuse se morajo dobro prilegati nosilcu vrecke ali kartuse, ta pa mora biti cvrsto pritjen na elektricnem orodju. Material zacnite nanašati sele, ko izpolnite ta pogoja.
Materiala ne nanašajte iz zamašene ali napacno obrnjene kartuse.
Da preprecite nevarnost zaradi odletajocih delov, se prepricajte, da elektricnega orodja ne uporabljate z zrahljanimiPokrovi. Ce se brizgala soba med uporabo zamasi, jo zamenjaje.
Elektricnega orodja med uporabo nikdar ne usmerite proti sebi ali proti drugim osebam. - Ce je akumulatorska baterija poskodovana ali ce jo nepravilno uporabljate, lahko iz nje uhajajo pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svezega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzrocijo drazenje dihalnih poti.
Akumulatorske baterije ne odpirajte. Nevarnost katkega stika.
Koničasti predmeti, kot so na primer Žeblji ali izvijači, in zunanji vplivi lahko poskodujejo akumulatorsko baterijo. Pojav se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.Uporablajte akumulatorsko baterijo samo v proizvajalcevih izdelkih. Le tak je akumulatorska baterija zašcitena pred nevarno preobrenimenitvijo.
Akumulatorsko baterijo zašcitite pred vročino, njr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in katkega stika.
Opis izdelka in storitev
Preberite vsa varnostna opozorila in navodila. Neupostevanje varnostnih opozoril in navodil lahko povzroci elektrici udar, pozar in/ali hude poskodbe.
Upostevajte slikna zactku navodil za uporabo.
Namenska uporaba
Pistola za kartuse je namenjena fugiranju in nanašanju tesnil in lepil razlichnih viskoznosti na suhe in razmašcene podlage brez prahu. Pistolo za kartuse je mogoce uporabljati tudi na prostem, kadar je delavno območje zašciteno pred vlago.
Komponente na sliki
Ostvilcenje component, ki so prikazane na sliki, se nana sa na prikaz elektricega orodja na strani z grafiko.
(1) Pokrov
(2) Nosilec vrecke ali kartuse
(3) Zatezna matica
(4) Plastična potisna plošča za cevasto vrečko
(5) Kovinska potisna plošča za cevasto vrečko
(6) Aluminijasti potisni pestic
(7) Zobato vodilo
(8) Povezovalni kos
(9) Nosilec za ramenski pas
(10) Ročica za odmik zobatega vodila
(11) Nastavitveno kolesce za hitrost podajanja
(12) Gumb za sprostitev zobatega vodila
(13) Stikalo za vklop/izklop
(14) Zapora
(15) Prikaz stanja napoljenosti akumulatorske baterije a)
(16) Tipka za prikaz stanja napoljenosti
(17) Tipka za sprostitev akumulatorske baterijea
(18) Akumulatorska baterija
(19) Ročaj (izolirana oprijemalna povrsina)
a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del naSega programa pribora.
Tehnici ni podatki
| Akumulatorska tesnilna pištola GCG 18V-600 | |
| Kataloška stevilka | 3 601 JC4 0.. |
| Nazivna napetost V= 18 | |
| Kartuša ml do 400 | |
| Cevasta vrečka ml do 600 | |
| PodajanjeA) | mm/s 7 |
Akumulatorska tesnila pistola GCG 18V-600
| Iztisna sila kN 3,5 | |
| Teža po EPTA-Procedure 01:2014 | |
| - z akumulatorsko baterijo kg 2,6-3,6 | B) |
| - brez akumulatorske baterije | kg 2,2 |
| Dimenzije (dolžina × širina × višina) | mm 635 × 255 × 80 |
| Priporočena zunanja temperatura med poljenjem | °C 0 ... +35 |
| Dovoljena zunanja temperatura med delovanjemc) in med skladišenjem | °C -15 ... +50 |
| Priporočene akumulatorske baterije | GBA 18V... ProCORE18V... |
| Priporočeni polnilniki GAL 18... | GAX 18... GAL 36... |
A) brez obretenite, pri najvisji stopnji na nastavitvenem kolescu, pri 20-25°C
B) Odvisno od uporabljene akumulatorske baterije
C) Omejena zmogljivost pri temperaturah pod 0^ .
Podatki o hrupu/tresljajih
Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-1.
A-vrednotena raven zvočnega tlaka za elektrčno orodje je tipićno manjsa od 70 dB(A). Raven hrupa pri delu lahko preseze navedene vrednosti. Uporabite zašcitio za sluh!
Skupne vrednosti tresljajev a, (vektorska vsota treh smeri) in negotovost K so dolocene v skladu s standardom
Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljago za medsebojno primerjavo elektrichni orodij. Primerne so tudi za zacasno oceno oddajanja tresljajev in hrupa.
Naveden nivo tresljajev in hrupa je dolocen na osnovi glavnih načinov uporabe elektricnega orodja. Pri uporabi orodja v drugacne namene, z drugacnimi nastavki ali pri nezadostnem vzdřeovanju lahko nivo hrupa in tresljajev odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnom obdobuju uporabe občutno poveça.
Zanatanchejsooceno obremenjenosti shrupom in tresljami morate upostevelati tudi cas, ko je orodje izklopljeno, in cas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko obcutno zmanjsa obremenjenosts hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.
Dolcite dodatne varnostne ukrepe za zašcito uporabnika pred vplivi tresljajev, npr. vzdrlzevanje elektricnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.
Akumulatorska baterija
Podjetje Bosch prodaja akumulatorska elektrica orodja tudi brez prilozene akumulatorske baterije. Ali je v obseg dobave vklučena tudi akumulatorska baterija, je navedeno na embalazi.
Polnjenje akumulatorske baterije
Uporablijaje samo polnilnike, ki so navedeni v tehnicih podatkih. Samo ti polnilniki so usklajeni z litijionsko akumulatorsko baterijo, ki je namescena v elektrichem orodju.
Opomba: litij-ionske akumulatorske baterije se zaradi mednarodnih transportnih predpisov dobavljo delno napolnjene. Da zagotovite polno zmogljivost akumulatorske baterije, jo pred prvo uporabo popolnama napolnite.
Namestitev akumulatorske baterije
Napolnjeno akumulatorsko baterijo vstavite v lezišće za akumulatorsko baterijo, da se zaskovi.
Odstranitev akumulatorske baterije
Akumulatorsko baterijo odstranite tako, da pritsnete tipko za sprostitev akumulatorske baterije in izvlecate akumulatorsko baterijo. Pri tem ne uporablajte sile.
Akumulatorska baterija ima 2 ravni zapore, ki preprecujeta, da bi akumulatorska baterija ob nenamernem pritisku tipke za sprostitev akumulatorske baterije izpadla. Ko je akumulatorska baterija vstavljena v elektricno orodje, jo varuje vzmet.
Prikaz stanja napoljenosti akumulatorskabaterije
Tri zelene LED-lucke prikaza stanja napoljenosti akumulatorske baterije prikazujejo stanje napoljenosti akumulatorske baterije. Iz varnostinih razlogov je stanje napoljenosti mogoce prikazati le, ko je elektricno orodje izklopljeno.
Z prikaz stanja napoljenosti pritisnite tipko al prikazu stanja napoljenosti. To je mogocte tudi takrat, ko akumulatorska baterija ni vstavljena.
Ce po pritisk tipke za prikaz stanja napolnjenosti LED-diode nezasvetijo, je akumulatorska baterija okvarjena in jo je treba zamenjati.
Bistveno krajsi cas delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je treba zamenjati. Upostevalje navodila za odstranjevanje.
Namestitev
Namestitev cevaste vrecke
Pred začetkom kakršnih koli del na elektrčnem orodju iz njega odstranite akumulatorsko baterijo.
Pri privijanju nosilca vrecke ali kartuše v pistolo za kartuše pazite, da nosilec ustrezno privijete na navoj. Med privijanjem nosilca vrecke ali kartuše s prosto roko Čvsto držite povezvalni kos!
Pistola za kartuše je ob dobavi serijsko nastavljena za uporabo s cevastimi vrečkami. V tem primuru orodja pri prvi uporabi ni treba nastavlji.
Ce pistolo za kartuše uporabljate prvič ali Če ste pred tem uporabljali cevaste vrečke, se prepricajte, da sta plastična (4) in kovinska potisna plošča (5) nameščeni. Storite naslednje:
- OdvijtePokrov (1) z nosilca vrecke ali kartushe (2).
- Odpahnite zobato vodilo (7) z gumbom za sprostitev zobatega vodila (12) in ga povlecite nazaj.
- Cevasto vrečko sprejdaj odrežite in jo potisnite v nosilec vrečke ali kartuše.
Pred cevasto vrecko namestite ustrezno brizgalno sobo in zaprite nosilec vrecke ali kartuse (2) sPokrovom (1). - Odpahnjeno zobato vodilo previdno potiskajte naprej, dokler se plastična potisna plošca (4) ne dotakne cevaste yreške.
- Brizgalno šobo po potrebi prirežite, da jo kar njabolje, prilagodite svojim potrebam.
Ce je bila pistola za kartuše pred tem uporabljena s kartušo, storite naslednje (gleje sliko A):
- Odpahnite zobato vodilo (7) z gumbom za sprostitev zobatega vodila (12) in ga povlecite nazaj.
- Nosilec vrečke ali kartuše (2) odvjte s pistole za kartuše.
- Odstranite aluminijasti potisni pestic (6) in ga zavrtite za 180^ (uslocena povrsina je obrjena nazaj). Nato ga znova namestite.
- Na aluminijasti potisni pestic (6) najprej namestite potisno plosco (5) in nato še plasticno potisno plosco (4). Pritezno matico (3) namestite na navoj in jo močno privije.
- Nosilec vreče ali kartuše (2) privijte na pistolо za kartuše. Pri tem trdno držite povezovalni kos (8).
- OdvijtePokrov (1) z nosilca vrečke ali kartuše (2).
- Cevasto vrečko spreddaj odrezite in jo potisnite v nosilec vrečke ali kartuše (2).
Pred cevasto vrecko namestite ustrezno brizgalno sobo in zaprite nosilec vrecke ali kartuse (2) sPokrovom (1). - Odpahnjeno zobato vodilo previdno potiskajte naprej, dokler se plasticna potisna plošca (4) ne dotakne cevaste vrečke.
- Brizgalno Šobo po potrebi prirežite, da jo kar njabolje, prilagodite svojim potrebam.
Namestitev kartuše
Cste pistolo za kartuše pred tem uporabljali s kartušo, storite naslednje:
- Odpahnite zobato vodilo (7) z gumbom za sprostitev zobatega vodila (12) in ga povlecite nazaj.
- OdvijtePokrov (1)z nosilca vrecke ali kartuše (2).
-Kartušo spreddaj odrezite in nano privijte brizgalno šobo.
-Kartuso vstavite in zaprite nosilec vrecke ali kartuse (2) spokrovom (1).
Sprosceno zobato vodilo previdno potiskajte napre, dokler se aluminijasti potisni pestic (6) ne dotakne kartuse.
- Brizgalno šobo po potrebi prirežite, da jo kar njabolje,
prilagodite svojim potrebam.
Cé ste pistolo za kartuše pred tem uporabljali scevasto vrečko, storite naslednje (glejtse silko B):
- Odpahnite zobato vodilo (7) z gumbom za sprostitev zobatega vodila (12) in ga povlecite nazaj.
- Nosilec vrečke ali kartuše (2) odvjte s pistole za kartuše.
- Plasticno (4) in kovinski potisno plošć (5) odstranite takó, da odvjitete plastić no potisno plošć.
- Odstranite aluminijasti potisni pestic (6) in ga zavrtite za 180^ (usločena povrsina je obrnjena naprej). Nato ga znova namestite. Aluminijasti potisni pestic (6) privijte s pritezno matico (3).
- Nosilec vreče ali kartuše (2) privijte na pistolо za kartuše. Pri tem trdno držite povezvalni kos (8).
- OdvijtePokrov (1) z nosilca vrečke ali kartuše (2).
-Kartuoso spedaj odrezite in nano privijte brizgalno sobo.
-Kartuso vstavite in zaprite nosilec vrecke ali kartuse (2)s. poskovom (1).
Sprosceno zobato vodilo previdno potiskajte naprej, dokler se aluminijasti potisni pestic (6) ne dotakne kartuše.
- Brizgalno šobo po potrebi prirežite, da jo kar njabolje,
prilagodite svojim potrebam.
Delovanje
Uporaba
Nastavitev hitrosti potiskanja
Hitrost potiskanja zobatega vodila (7) lahko brezstopenjsko upravlaje tako, da potisnete stikalo za vklop/izklop (13) razlicno globoko.
Z nastavitvenim kolescem za hitrost potiskanja (11) lahko izberete najvecjo hitrost potiskanja zobatega vodila (7). Velike vrednosti pomenijo veliko hitrost potiskanja, majhne vrednosti pomenijo majhno hitrost potiskanja. Vnaprej izbrano vrednost lahko spremenite tudi med delovanjem. Kolicina iztisjenega materiala je prav tako odvisna od velikosti odprtine brizgale šobe.
Vklop/izklop
Za vklop tesnilne pistole potisnite zaporo (14) navzdol. Nato pritisnite stikalo za vklop/izklop (13).
Za izklop tesnilne pistole izpustite stikalo za vklop/ izklop (13). Zobato vodilo (7) se takoj prestavi v položaj mirovanja, da se prepreci nadaljnje iztiskanje materiala. Če v 10 s po zadnjem izklopu znova pritisnete stikalo za vklop/izklop (13), se zobato vodilo (7) z največjo hitrostjop prestavi v zadnji delovni položaj. V tem položaju se podajanje spet prerlagodi nastavljeni hitrosti potiskanja.
Zablokado stikala zavklop/izklop (13) protinenadzorovanemu vklopu potisnite zaporo (14) navzgor.
Zašcita pred preobrenitvijo, ki deluje gledo na temperaturo
Pistola za kartuše se izklopi, Če preseže dovoljeno temperaturo. Pocakajte, da se pistola za kartuše ohladi, šelenato je ponovno vklopite.
Navodila za delo
Upostevajte navodila proizvajalca materiala, ki ga zeilite nanesti! Dolocene materiale je mogoce uporabljati samo v predpisanem temperatumn obmoceju oz. so primerni samo za nanos na dolocene podlage.
Kartuše in cevaste vrečke odprite in uporabljaje v skladu s proizvajalčevimi navodili.
Brizgalno sobo prirezite sele, ko je material cvrsto pritrien v nosilec vrecke ali kartuse.
Zanka za naramni pas ne sluzi kot varovalo pred padcem. Zanka (9) za naramni pas je namenjena izkljucono namestitvi naramega pasu.
Hitrost potiskanja nastavite tak, da boste lahko uporabljeni material enakomerno nanesli z eno potezo in brez prekinitev.
Povrsina, na katero zeite nanesti material, mora biti cista, suha in razmascena.
Vzdrževanje in servisiranje
Vzdrževanje in cisčenje
Pred začetkom kakršnihkoli del na elektricnem orodju (na primer vzdřevanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz elektricnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
Skrbite za cistoco elektricnega orodja in prezracevalnih utorov, da lahko dobro in varno delate.
Pokrov, brizgalne硬度, nosilec vrečke ali kartuse in zobatovodilo z iztisnama plošcama po vsaki uporabi temeljito očistite v skladu z navodili proizvajalca potrošnegamateriala. Akumulatorsko baterijo in ročaj lahko očistite zvlazno krpo.
Pistola za kartuse ne potrebue vzdrrzevanja in ni opremljena z deli, ki bi jih bilo treba zamenjati ali servisirati.
Servisna sluzba in svetovanje uporabnikom
Servis vam bo dal odgovore na va sa vprašanja glede popravila in vzdřežanja izdelka ter nadomestnih delov. Tehnicne skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com
Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o nasih izdelkih in pripadajocem priboru.
Ob vseh vpraesanjih in narocilih rezervnih delov nujnosporo cite 10-mestno stevilko na tipski ploscici izdelka.
Slovensko
Robert Bosch d.o.o.
Verovskova 55a
1000 Ljubljana
Tel.: +00 803931
Fax:+00803931
Mail: servis.pt@si.bosch.com
www.bosch.si
Naslove drugih servisnih mest najdete na povezavi:
Za priporočene litij-ionske akumulatorske baterije veljazo zahteve zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevaz po cesti. Pri posiljkah, ki jih opravijo tretje osebe (npr. zračni transport ali špedicija), je treba upostevati posebine zahteve glede embalaze in oznak. Pri priprivi odpreme mora obvezno sodelovati strokovjak za nevarne snovi.
Akumulatorske baterije posiljaje samo, ce je njihovo ohišne neposkodovano. Prelepite odprte kontakte in akumulatorsko baterijo zapakirajte takto, da se v embalazi ne premika. Upostevajte tudi morebitne druge nacionalne predpise.
Odlaganje
Poskrbite za okolju prijazno recikliranje elektricnih orodij, akumulatorskih baterij, pribora in embalaž.
Elektricnih orodij in akumulatorskih/obicajnih baterij ne smete odvreci med gospodinjske opadke!
Zgolj za države Evropske unije:
V skladu z Direktivo 2012/19/EU o odapdni elektrichi in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odsluzena elektrichna orodja zbirati loceno in odstraniti na okolju prijazen naclin. Prav toko se morajo v skladu z Direktivo 2006/66/ES Pokvarjene ali odsluzene akumulatorske baterije in baterije za enkratno uporabo zbirati loceno in odstraniti na okolju prijazen naclin. Odpadna elektrica in elektronka oprema, ki ni zavrzena strokovno, lahko negativn vpliva na okolje in zdjavje ljudi, saj morda vsebuje nevarne snovi.
